[Sammelthread] Sockel 939 / 940 / 754 - Thread

[Sparksnl]

Ah I think i had this as well some day.



[bschicht86]

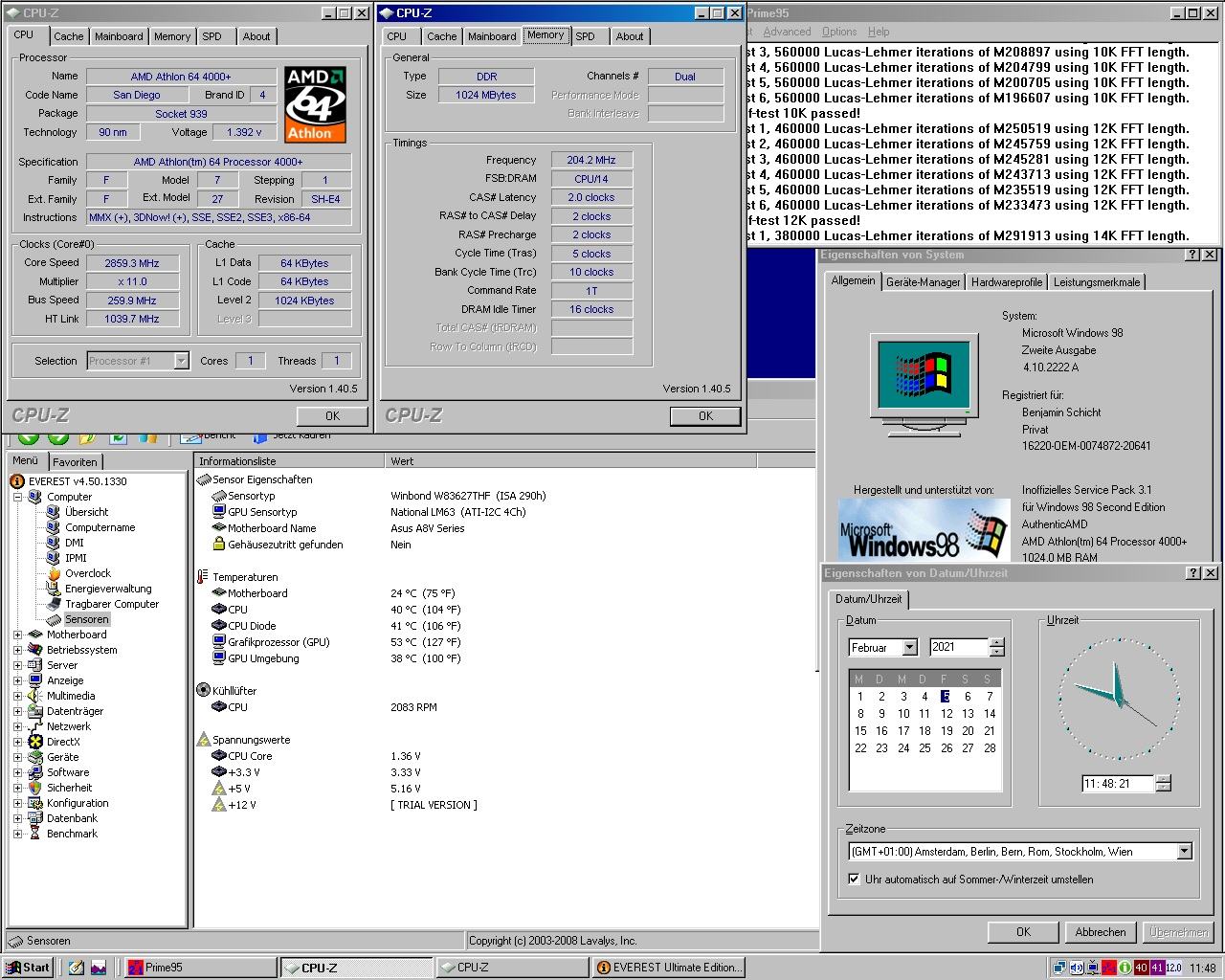

Mal ein wenig bei meinem Win98-PC probiert. (4000+ mit A8V)



Witzig ist aber auch, so funktioniert es:
CPU: 2,86GHz
HT: 1,04GHz
RAM: 204MHz
FSB: 260MHz

aber so nicht: (auch nicht mit >1,6V CPU)
CPU: 2,85GHz
HT: 1,2GHz
RAM: 200MHz
FSB: 300MHz

Nehm ich den Multi der CPU eins zurück, funktioniert alles:
CPU: 2,7GHz
HT: 1,2GHz
RAM: 200MHz
FSB: 300MHz

Ist halt die Frage, was da noch limitieren könnte. Selbst wenn ich den HT und RAM um einen Teiler senke, klappts auch nicht. 9,5x 300 bringen zwar ein BIOS-Bild, sind aber nicht bootbar, 10x 285MHz oder 11x 260MHz aber schon.

(Das Board hat schon einen Recap erhalten mit Solids im CPU-Bereich)

RAM bsteht zwar aus TCCD, welche derzeit mit 2,6V laufen, 210MHz sind aber kaum drin mit 2.0-2-2-5. Mit 2.0-3-2-5 gehen nichtmal 215, hab aber auch nicht intensiv probiert. Board macht nur 2,8V RAM.



[Tzk]

Den TCCD kannst du ruhig mal 2.7 und 2.8V geben. Teilweise brauchen die das um gut zu laufen... Meine Corsair skalieren sogar bis 2.9V recht gut und unter 2.8V wollen die auf Sockel A mal so garnicht. HT würde ich eher zu niedrig als zu hoch setzen, das führt sonst nur zu Ärger.



[MusicIsMyLife]

Witzig ist aber auch, so funktioniert es:
CPU: 2,86GHz
HT: 1,04GHz
RAM: 204MHz
FSB: 260MHz

aber so nicht: (auch nicht mit >1,6V CPU)
CPU: 2,85GHz
HT: 1,2GHz
RAM: 200MHz
FSB: 300MHz

Nehm ich den Multi der CPU eins zurück, funktioniert alles:
CPU: 2,7GHz
HT: 1,2GHz
RAM: 200MHz
FSB: 300MHz

Sicher, dass der RAM-Takt bei deinen letzten Beispielen wirklich gleich ist? Das glaube ich nämlich nicht.

Denn beim A64 wird der Speichertakt vom Prozessortakt abgeleitet. Verringerst du den Prozessortakt, so verändert sich auch bei sonst identischen BIOS-Einstellungen der Speichertakt.



[bschicht86]

Sicher, dass der RAM-Takt bei deinen letzten Beispielen wirklich gleich ist?

Sicher bin ich mir nicht, der Monitor bleibt ja dunkel. Aber auch ein niedriger RAM-Teiler hat nicht geholfen.



[Tzk]

Guter Hinweis. Da war doch was mit halben Multis und dem Ramtakt... Da macht Sockel 939 dann allerhand komische Sachen. Ich meine dafür gabs mal einen Kalkulator, eventuell fällt mir nochmal ein wie der hieß...

So oder so verändert sich der Ramtakt mit dem gewählten Cpu Multi

EDIT:
Das tool heisst "A64 MemFreq". Link:

Athlon64 RAM Clock Calculator

I wrote up a RAM Clock Calculator on MS Excel. It calculates the resulting RAM Clock (and the divider) for integer multipliers (4x-15x) for 200MHz and any other base clock ("HTT") you wish. Hope you find usefull. http://www.doompc.com/download/a64ramclock.xls (30KB)...

www.xtremesystems.org

Siehe für Hintergrundinfos:

AMD Athlon 64 Overclocking Guide

start OC Calculator! [ requires Java Virtual Machine, www.java.com ] Nachdem ich bereits einige Athlon64 Overclocking Guides gelesen habe, war ich von inhaltlichen Fehlern recht unangenehm berührt, da diese unberechtigte Vorurteile gegenüber der Athlon64 Plattform bezüglich der...

forum.planet3dnow.de



[bschicht86]

Das tool heisst "A64 MemFreq". Link:

Danke. Nach dem Tool sinkt die RAM-Freuenz mit höheren Multi. Also könnte es schonmal nicht am RAM liegen, warum er 12x 260 oder 10x 285 mag, 9,5x 300 dagegen nicht.

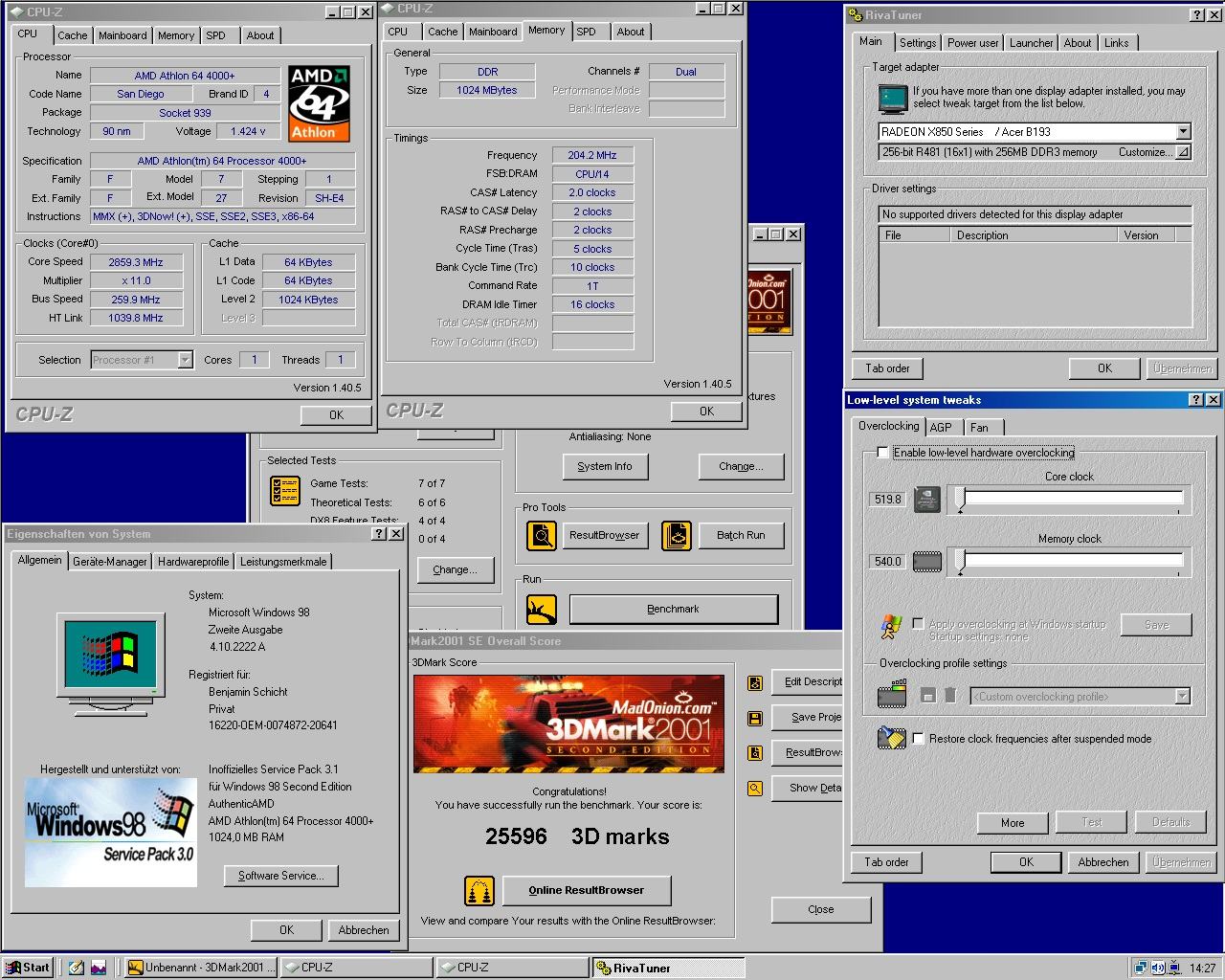

EDIT: Einen Run 3DMark 01:

Beitrag automatisch zusammengeführt: 05.02.2021

Den TCCD kannst du ruhig mal 2.7 und 2.8V geben.

Die TCCD's verhalten sich seltsam. Keine Ahnung, ob das Board eine Mitschuld trägt. Bei 2,6V ist alles paletti, Prime95 läuft wenigstens 1h fehlerfrei und 3DMark01 loopt ebenfalls fehlerfrei. Bei 2,8V gibts direkt ein Freeze beim Boot.



[The Sandman]

1:1 heißt beim Asus A8V 2:1 im Bios. Die TCCD sollten bis ~220-MHz CL2-2-2 laufen und ab da dann 2-3-3 bzw. 275-MHz 2.5.-3-3. 300-MHz (wenn es funktioniert) 3-4-4. Nimm einen anderen Teiler und du kannst den Mmx FSB unter Windows ermitteln.
Clockgen für Windows im Anhang



[bschicht86]

Clockgen für Windows im Anhang

Danke. Auch für Win98?



[The Sandman]

Weiß ich nicht. Zum Testen war bei mir nur Windows XP drauf.



[bschicht86]

Also es klappt auch unter Win98. Und ich wusste gar nicht, dass ich das Tool schon auf der Platte hatte. Sogar für noch andere Chipsätze.



[stunned_guy]

Das Clockgen gibt es offiziell für nF2, nF3 und nF4. Könnte aber auch auf anderen Chipsätzen laufen.



[The Sandman]

Der ICS für das Asus könnte auch im SysTool vom ersten Beitrag dabei sein. Damit kann man sogar automatisiert den FSB anheben und den Stabilitätstest laufen lassen. DFI sollte auch drin sein.



[Sparksnl]

I have a question about the DFI Lanparty NF4 Ultra D. With all 3 boards I have I am not able to post with jumper JP17 at 2-3 for DDR up to 4v.

Before power off I set:
- "CPU VID Startup Value" to 1.35v
- "CPU VID Control" to 1.35v (the manual states any voltage but Auto).

After power off and before power on I set JP17 from 1-2 to 2-3.
Setting "DRAM + 0.3v If it's not 3.2v" or "CPU VID Special Control" did not seem to help.

When pushing power button the board tries to do something but it freezes almost directly.
So what do I do wrong?

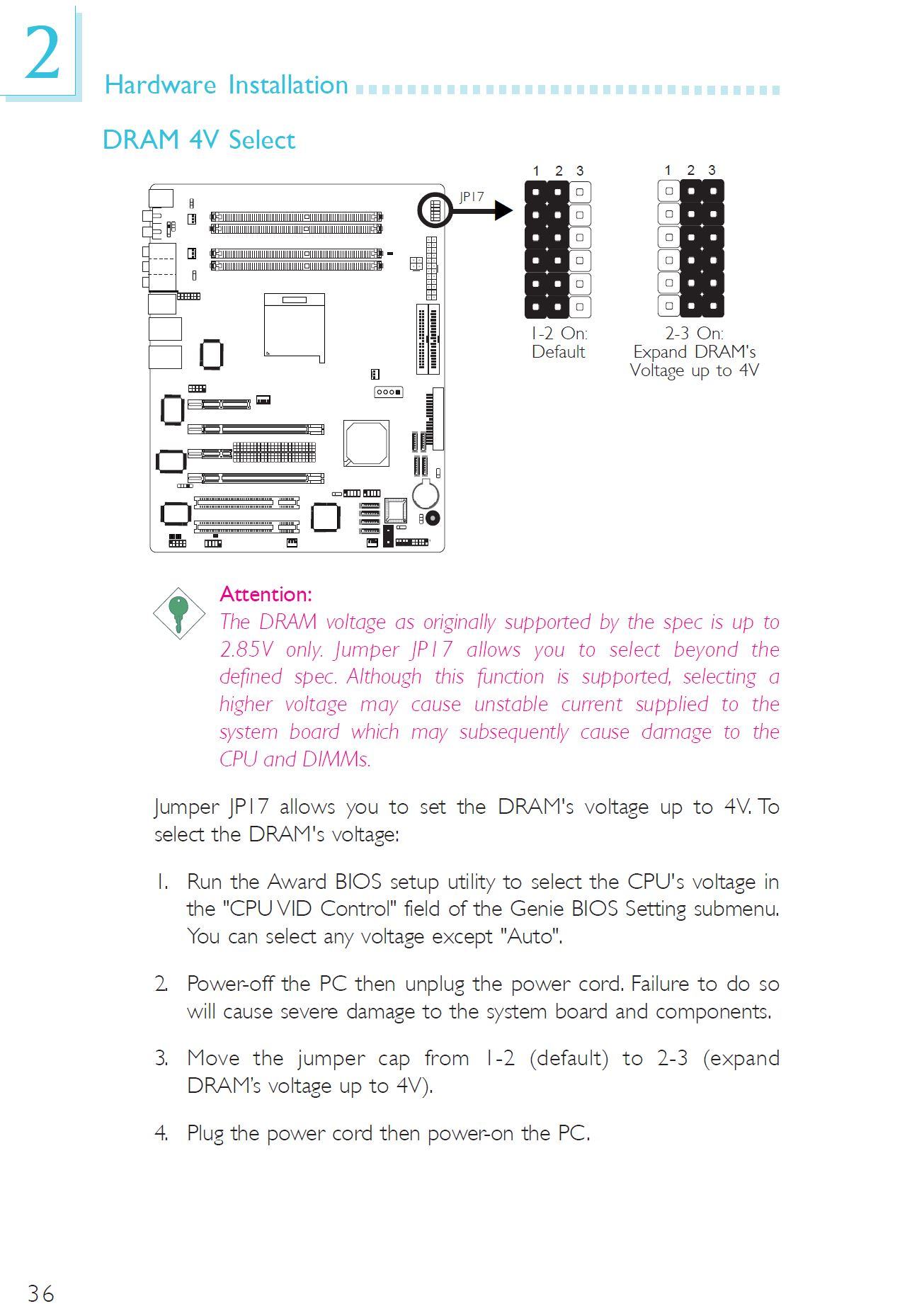

The manual states this:


Edit: BIOS Menu



[The Sandman]

20 Pin PSU?
set 3.3v rail feed to vdimm (5v doesnt work with 20 pin psus)

DFI NF4 Ultra/SLi-D BUGS and Fixes Thread

EDIT: hey, since the dfi nf4 seems to be THE overclockers choice atm there are also many reports about problems with this series of mainboard. this thread is going to be the place to check for updates and fixes and tweaks, and also the place to post if you have problems wit your board. :)...

www.xtremesystems.org

DFI LanParty nF4 (Guide)

There's always people who may need help with their motherboard, so again I decided to help out you guys who need this, also if you're planning to buy this mobo, this may be the thread you are looking for. So let me begin... Official DFI NF4 sites DFI LanParty UT nF4 Ultra-D DFI LanParty UT...

www.overclockers.com

Until someone else comes up with a new idea



[stunned_guy]

Schritt 1: Jumper 17 auf 2-3 setzen
Schritt 2: im BIOS folgende Option tätigen:
CPU VID Control -> hier darf NICHT "Auto" stehen, hier muss ein manueller Wert drin sein, z. B. 1.300V (die andere CPU-Spannung CPU VID StartUP Value sollte auf "Auto" stehen)
Schritt 3: nochmal Booten, ab ins BIOS und schon ist die DRAM Voltage Control bis 4.00V frei wählbar



[Sparksnl]

20 Pin PSU?
set 3.3v rail feed to vdimm (5v doesnt work with 20 pin psus)

DFI NF4 Ultra/SLi-D BUGS and Fixes Thread

EDIT: hey, since the dfi nf4 seems to be THE overclockers choice atm there are also many reports about problems with this series of mainboard. this thread is going to be the place to check for updates and fixes and tweaks, and also the place to post if you have problems wit your board. :)...

www.xtremesystems.org

DFI LanParty nF4 (Guide)

There's always people who may need help with their motherboard, so again I decided to help out you guys who need this, also if you're planning to buy this mobo, this may be the thread you are looking for. So let me begin... Official DFI NF4 sites DFI LanParty UT nF4 Ultra-D DFI LanParty UT...

www.overclockers.com

Until someone else comes up with a new idea

I was not using an 20 pin psu, I am using my Superflower Leadex Platinum 2000W.
I will look at the threats later today.

Schritt 1: Jumper 17 auf 2-3 setzen
Schritt 2: im BIOS folgende Option tätigen:
CPU VID Control -> hier darf NICHT "Auto" stehen, hier muss ein manueller Wert drin sein, z. B. 1.300V (die andere CPU-Spannung CPU VID StartUP Value sollte auf "Auto" stehen)
Schritt 3: nochmal Booten, ab ins BIOS und schon ist die DRAM Voltage Control bis 4.00V frei wählbar

This: die andere CPU-Spannung CPU VID StartUP Value sollte auf "Auto" stehen) I will try!



[stunned_guy]

I was not using an 20 pin psu, I am using my Superflower Leadex Platinum 2000W.

Völlig überpowert. Hier reicht ein 450 Watt Netzteil. Alles andere ist nicht wirklich sinnvoll.



[bschicht86]

Außer man will dem Netzteil beim müden Lächeln zuschauen, wenn irgendwas auf dem Board brennt.



[Neo52]

irgendwie stolpere ich immer mehr über die "alten" Threads, ich hatte ja keine Ahnung was hier in den Untiefen des Forums noch alles lauert

---

Das Board hatte ich damals gekauft, weil das DFI LanParty ewig nicht lieferbar war. Rückblickend hätte ich vielleicht doch lieber weiter warten sollen



[Sparksnl]

Völlig überpowert. Hier reicht ein 450 Watt Netzteil. Alles andere ist nicht wirklich sinnvoll.

😁😁😁

It has to be able to run all other hardware as well. Not only the older hardware. And it was just as expensive as the 1200w Seasonics for a few days... Just when I needed a PSU.

I actually have 2 recapped Enermax PSU’s (1 is 365W and 1 is 465W). I have a Tagan waiting for recap as well.

Edit: I have some AM2 here as well but I did not test it yet.


Edit 2: I just tested this:

Schritt 1: Jumper 17 auf 2-3 setzen
Schritt 2: im BIOS folgende Option tätigen:
CPU VID Control -> hier darf NICHT "Auto" stehen, hier muss ein manueller Wert drin sein, z. B. 1.300V (die andere CPU-Spannung CPU VID StartUP Value sollte auf "Auto" stehen)
Schritt 3: nochmal Booten, ab ins BIOS und schon ist die DRAM Voltage Control bis 4.00V frei wählbar

No Post (not even trying)
Mosfet gives 0.2v in stead of 3.3v on 1-2 setting or the wanted 5v.

Edit: 3: I just tested FireRam with this board and JP17 on 3.3v, this gave the same issue (switch off in <1s). FireRam is using 5v as well.
It looks like a protection of some kind.



[funkflix]

Kann eigentlich irgendwer von uns hier eine der folgenden CPUs für den S939 sein eigen nennen?

FX-60
X2 4400+
X2 4800+

Bin gerade so am rumschaun was es noch so für den S939 gibt, aber die Teile sind ja quasi unmöglich zu bekommen..



[WMDK]

Kann eigentlich irgendwer von uns hier eine der folgenden CPUs für den S939 sein eigen nennen?

FX-60
X2 4400+
X2 4800+

Davon dürfte es hier mehrere geben, mich eingeschlossen



[AgentPayne]

Die üblichen Verdächtigen hier im Forum dürften Sie (alle) haben. Ich habe z.B. nur den 4400+, dafür in der 89W Version



[WMDK]

Stunny dürfte alleine mit den 3 oben genannten CPU Typen eine nahtlose Linie von Hamburg bis München legen können.



[funkflix]

Sowas hab ich schon vermutet...

Was können die Teile denn so an Takt ab, hab die irgendwie nicht mehr verfolgt damals..



[seafs]

Ich hatte mal einen sehr frühen 4400+, auf dem noch Athlon64 ohne X2 stand. Der hat nicht mal 2,6GHz gemacht (Rohrkrepierer). Mein anderer, jetzt verstorbener, hat mit Standardspannung 3,0GHz gemacht und war bei mehr Spannung/Takt im Temperaturlimit. Der war geköpft unter einem geschliffenen IFX14. Überdurchschnittlich, aber keine Granate.

Einen Opteron 180 habe ich mit 1,55V gerade so auf 3,0 GHz bekommen. Auch nicht so prall.



[bschicht86]

FX-60
X2 4400+
X2 4800+

Hab ich seit gestern je in doppelter Ausführung da. Getestet hatte ich bisher nur einen 4800+ und einen FX60. Der 4800+ läuft schon seit Jahren mit 2,9GHz, aber auch mit 1,6V. Den FX60 hatte ich versucht, aber der kam bei 1,6V nicht an den 4800+ dran.



[stunned_guy]

Die FX60 sind hochgezüchtetet Dualcores und laufen schon an der Grenze, wenn du mit Luftkühlung übertakten möchtest. Mit Wasser gehts schon besser, die richtige Kühlung ist aber ein Kompressor, da die Teile sehr viel Abwärme geben. Sieht bei den beiden Toledos X2 4400+ und X2 4800+ nicht anders aus. Mit Luft kommt da wenig zustande.
Sind zwar seltene Prozessoren, aber nicht wirklich gut zu übertakten. Besser sind da die kastrierten Toledos oder Manchester Kerne. Da hält sich die Abwärme in Grenzen und taktfreudig sind die allemal, vorallem die X2 3800+.



[stunned_guy]

@funkflix

Ich glaube, du bist hier im Unterforum noch zu "neu" Hatte meine FX-Serie bereits letztes Jahr gepostet, sind aber mittlerweile noch ein paar Exemplare hinzu gekommen.
