[Projekt] [TJ07] Tempest
- Ersteller DaObst
- Erstellt am
Finde den Build genial! Und ja...triggert mich an
Das freut mich.
Meinst du jetzt die 24-Pin Stecker, oder meine Furcht vor dem Ausschnitt im Deckel?
In den Rahmen werden Neodym-Magnete eingesetzt, die Löcher dafür hab ich schon gemacht. Auf die Innenseite der Seitenteile kommt dann eine Umrahmung mit Metallstreifen welche den Panelen auch etwas mehr Stabilität geben sollen. So zumindest der Plan.
Krasser Mod! Sehr gut umgesetzt! Der nächste MDPC?
Danke dir.
Wer würde sich nicht darüber freuen einen MDPC sein Eigen nennen zu können.
Allerdings ist das erforderliche Niveau für die Dinger mittlerweile auf Linie mit industrieller Fertigung. Im letzten MDPC stecken 1000h CNC-Action. Ich befürchte, da komme ich nicht ran...
Zuletzt bearbeitet:
Um Nils ist es ja sowieso etwas stiller geworden.
Ich denke aber, dass es dabei nicht um Fertigungstolleranzen geht, sondern einfach um die Unsetzung und Innovation!
Na gut, ob das Endergebnis dann einem MDPC würdig ist, das müssen andere entscheiden. Ich halte mich da mal raus, im Großen und Ganzen geht's mir eigentlich auch nur darum einen Rechner zu basteln der mir taugt. (^^)
Update #10
So, wieder mal etwas mehr als eine Woche um, Zeit für Bilder, würd ich mal sagen.

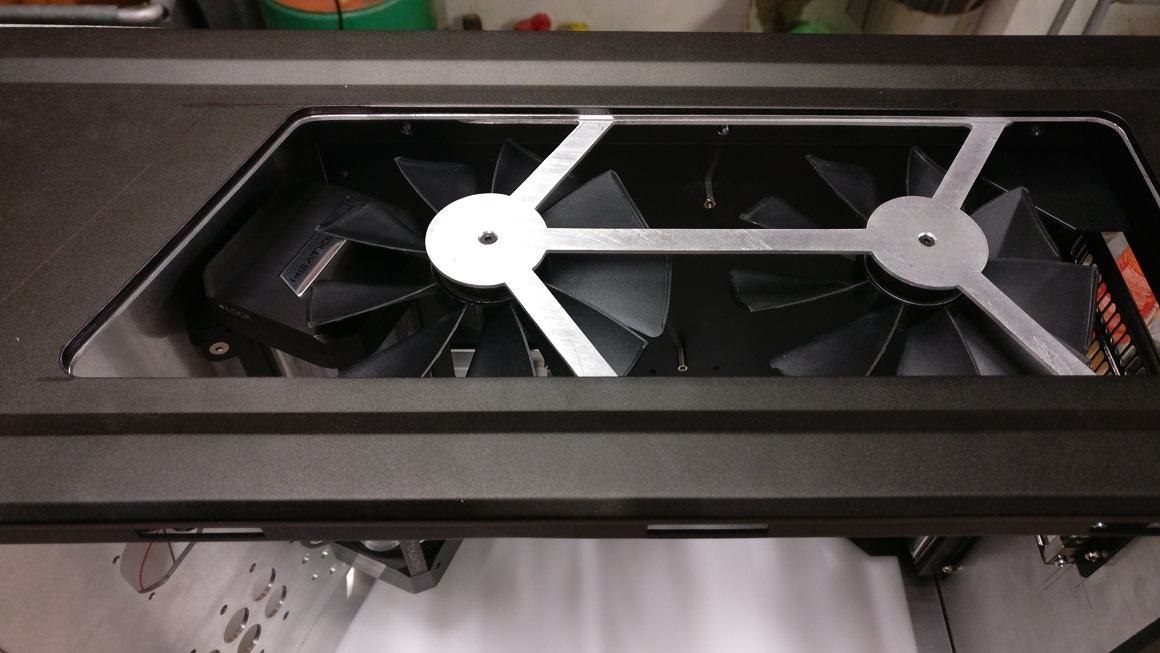

Ich hab es endlich über mich gebracht, den Ausschnitt im Deckel vom Case zu machen. Ich glaub, ich hab noch nie so oft überprüft ob die angezeichneten Kanten passen wie hier. (^^)
Beim Bohren der Löcher hatte ich durchwegs ein flaues Gefühl im Magen...
Es ist aber reibungslos über die Bühne gegangen. Der schräge Ausschnitt folgt nun parallel der schrägen Abtrennung im Innenraum. Insgesamt fügt sich das meines Erachtens jetzt viel schöner in's Gesamtbild ein.
Nach ziemlich viel Feilen und Schleifen ist es dann daran gegangen, den Deckel zu "füllen". Dafür wurde ein Rahmen gemacht auf dessen Unterseite dann die beiden 140'er sitzen. Gleichzeitig kann ich dann ein Stück Acrylglas bündig in die Öffnung einlegen. Natürlich müssen noch Öffnungen in die Abdeckung rein, sonst wär's ja ziemlich sinnbefreit - da weiß ich aber noch nicht genau wie ich das machen werde.
So sieht das aus, wenn der MB-Tray mit drinnen sitzt, ist eine ziemlich knappe Angelegenheit. Ich hab probiert, ein Lochraster in die Acrylplatte zu machen, leider bekomme ich das einfach nicht schön gleichmäßig hin. Ich spiele unter anderem mit dem Gedanken mir ein Stück Acryl passgenau lasern zu lassen. Mal gucken, ob mir nicht noch was anderes einfällt.

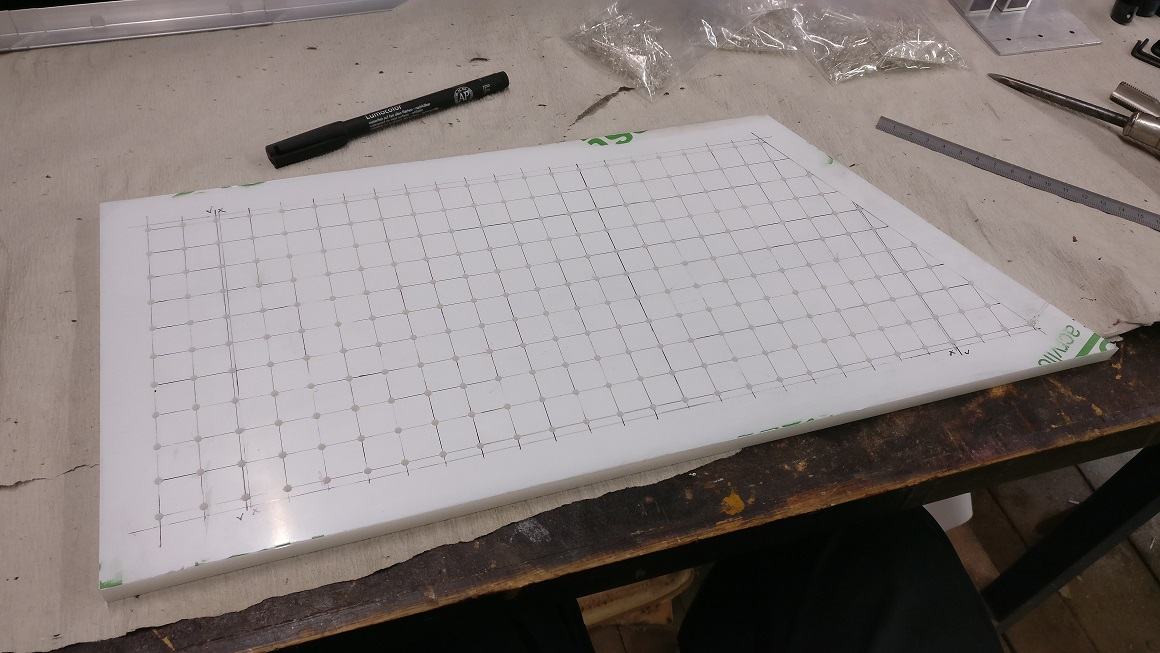

Weiter geht's mit der großen Lightbox. Hier wurden mal sämtliche Blindlöcher gebohrt...

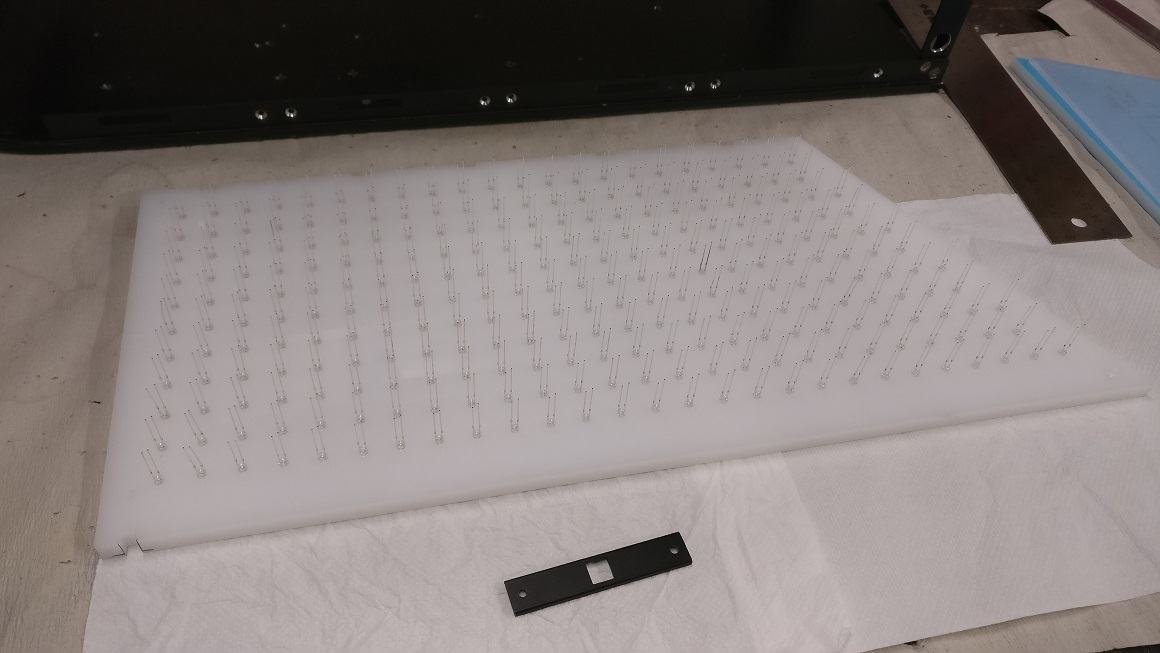

...und dann sämtliche LEDs eingepresst. Die Dioden haben alle ein kleines bisschen mehr als 3mm Durchmesser womit ich die einfach reindrücken kann. Einmal drinnen bekommt man die fast nimmer raus.

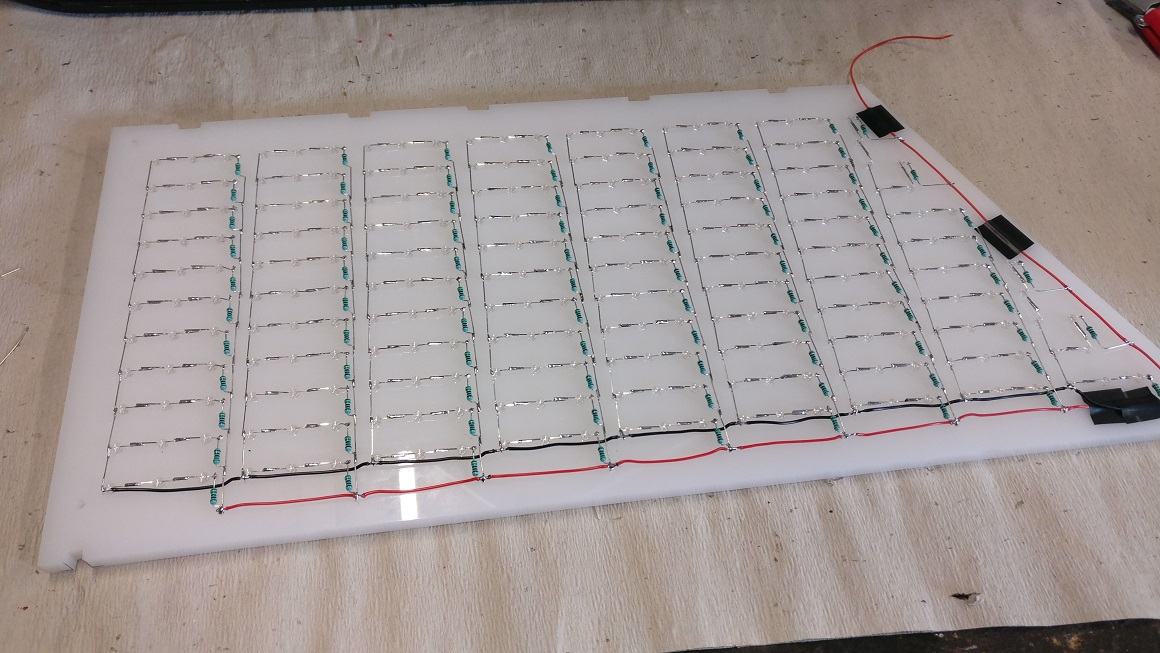

So sieht's mit allen Widerständen aus. Ursprünglich wollte ich viel mehr LEDs in die Platte packen. Bei meinen Versuchen mit der Beleuchtung habe ich irgendwie aber nicht bedacht, dass die LEDs dann um vier Millimeter in die Platte eingelassen sind. Damit eine gleichmäßige Beleuchtung zu bekommen hätte erfordert, dass ich die Platte mit einem 5mm Raster zupacke - Das wäre einerseits vom Aufwand, andererseits vom Stromverbrauch und der daraus resultierenden Abwärme aber nicht vertretbar gewesen. Die ~50W müssen am Ende ja auch irgendwo hin und Acryl leitet die Wärme nur schlecht ab...
Nach dem Motto: "If you can't change it - embrace it." hab ich nun also eine Beleuchtung mit sichtbaren Raster welche mir gefallen muss... (^^)

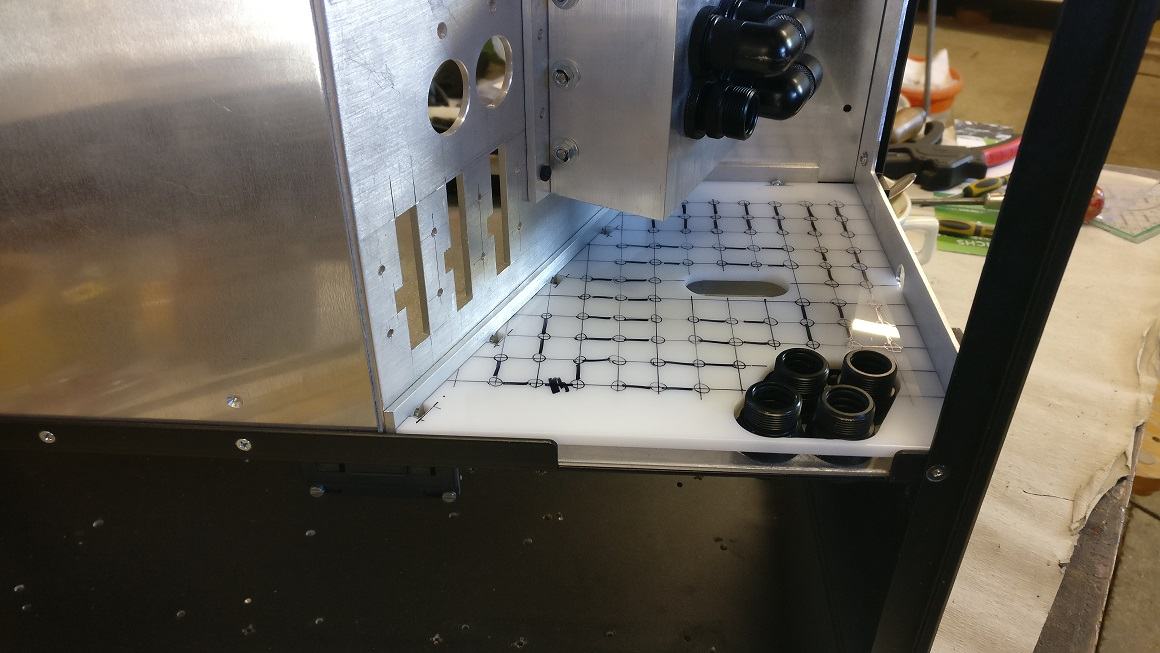

Anschließend wurde die Acrylplatte für den kleinen, vorderen Bereich eingepasst.
Auch hier sind die LEDs nun im gleichen Raster angeordnet. Man glaubt es kaum, durch den "verworrenen" Aufbau hat das fast genauso lange gedauert wie bei der großen Platte.
Und so leuchtet das Teil, mit meinem Handy ist es leider nicht so einfach ein brauchbares Bild zu bekommen.
In der Abdeckung fehlen noch die Ausschnitte - Die kommen in nächster Zeit dann rein.
Zum Schluss noch die neue Abdeckung für den Monarch. Als das POM endlich angekommen ist hab ich mich da sofort dran gemacht.
Es fehlt natürlich noch eine gute Portion Feinschliff. Die Löcher für die Schrauben gehören noch gleichmäßig eingesenkt, die Kanten bekommen eine Rundung und das Teil wird dann aufpoliert.
Im Großen und Ganzen bin ich aber schon mal recht zufrieden damit. Wobei an dem Ding auch nicht viel dran ist - Ein Klotz mit paar Löchern und zwei Gewinden, das war's...
Damit ist die To-Do Liste wieder um ein Stückchen kürzer geworden.
Mittlerweile bin ich schon dabei den Teilen etwas Feinschliff zu verpassen, das zieht sich allerdings noch hin. Ist ja doch so einiges an Zeugs zusammen gekommen...

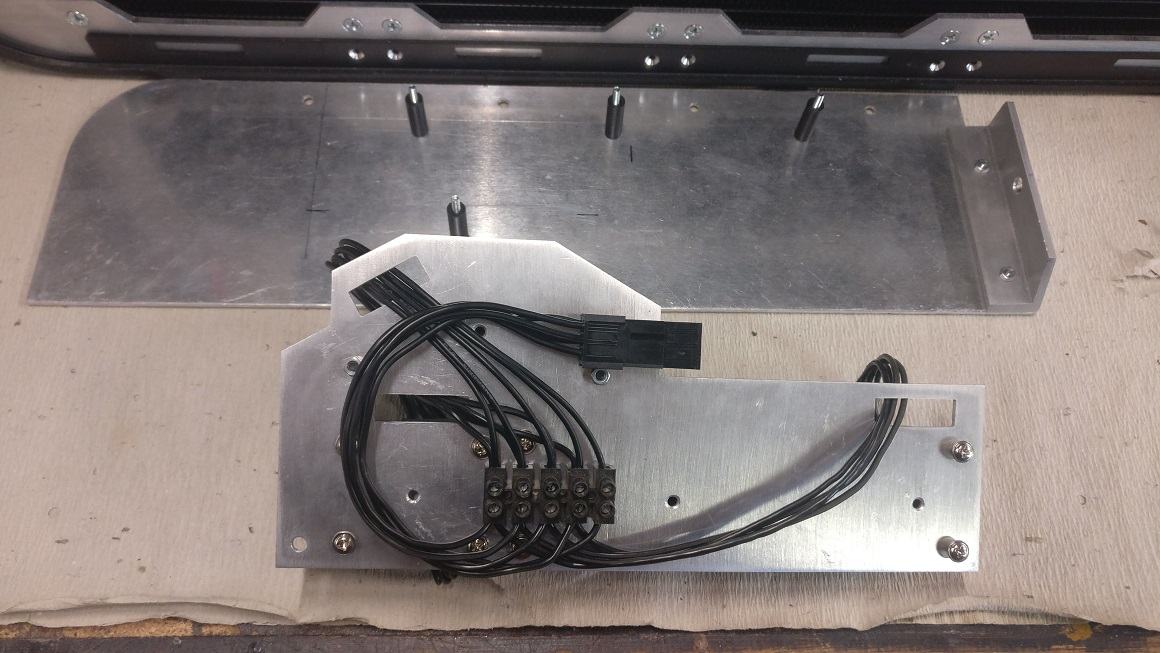

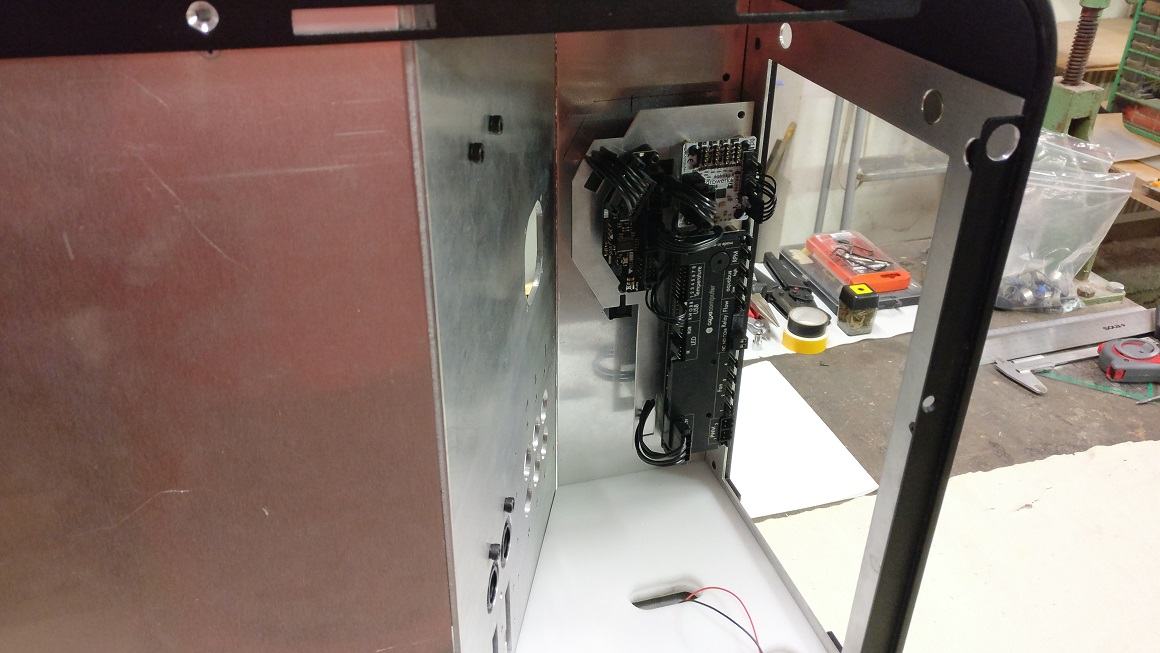

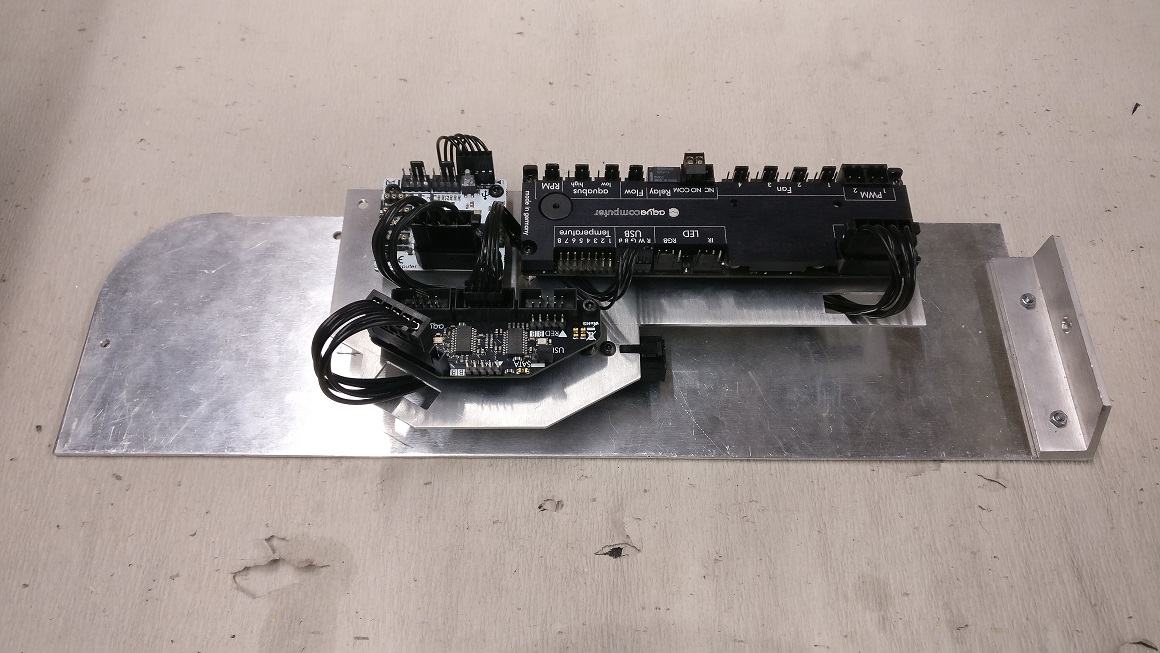

Und ich hab immer noch keinen Tau wo ich das verflixte Aquaero hinpacke, da fällt mir einfach nix ein... Vielleicht habt ihr ja 'ne Idee? (^^)
So, wieder mal etwas mehr als eine Woche um, Zeit für Bilder, würd ich mal sagen.
Ich hab es endlich über mich gebracht, den Ausschnitt im Deckel vom Case zu machen. Ich glaub, ich hab noch nie so oft überprüft ob die angezeichneten Kanten passen wie hier. (^^)
Beim Bohren der Löcher hatte ich durchwegs ein flaues Gefühl im Magen...
Es ist aber reibungslos über die Bühne gegangen. Der schräge Ausschnitt folgt nun parallel der schrägen Abtrennung im Innenraum. Insgesamt fügt sich das meines Erachtens jetzt viel schöner in's Gesamtbild ein.
Nach ziemlich viel Feilen und Schleifen ist es dann daran gegangen, den Deckel zu "füllen". Dafür wurde ein Rahmen gemacht auf dessen Unterseite dann die beiden 140'er sitzen. Gleichzeitig kann ich dann ein Stück Acrylglas bündig in die Öffnung einlegen. Natürlich müssen noch Öffnungen in die Abdeckung rein, sonst wär's ja ziemlich sinnbefreit - da weiß ich aber noch nicht genau wie ich das machen werde.
So sieht das aus, wenn der MB-Tray mit drinnen sitzt, ist eine ziemlich knappe Angelegenheit. Ich hab probiert, ein Lochraster in die Acrylplatte zu machen, leider bekomme ich das einfach nicht schön gleichmäßig hin. Ich spiele unter anderem mit dem Gedanken mir ein Stück Acryl passgenau lasern zu lassen. Mal gucken, ob mir nicht noch was anderes einfällt.
Weiter geht's mit der großen Lightbox. Hier wurden mal sämtliche Blindlöcher gebohrt...
...und dann sämtliche LEDs eingepresst. Die Dioden haben alle ein kleines bisschen mehr als 3mm Durchmesser womit ich die einfach reindrücken kann. Einmal drinnen bekommt man die fast nimmer raus.
So sieht's mit allen Widerständen aus. Ursprünglich wollte ich viel mehr LEDs in die Platte packen. Bei meinen Versuchen mit der Beleuchtung habe ich irgendwie aber nicht bedacht, dass die LEDs dann um vier Millimeter in die Platte eingelassen sind. Damit eine gleichmäßige Beleuchtung zu bekommen hätte erfordert, dass ich die Platte mit einem 5mm Raster zupacke - Das wäre einerseits vom Aufwand, andererseits vom Stromverbrauch und der daraus resultierenden Abwärme aber nicht vertretbar gewesen. Die ~50W müssen am Ende ja auch irgendwo hin und Acryl leitet die Wärme nur schlecht ab...
Nach dem Motto: "If you can't change it - embrace it." hab ich nun also eine Beleuchtung mit sichtbaren Raster welche mir gefallen muss... (^^)

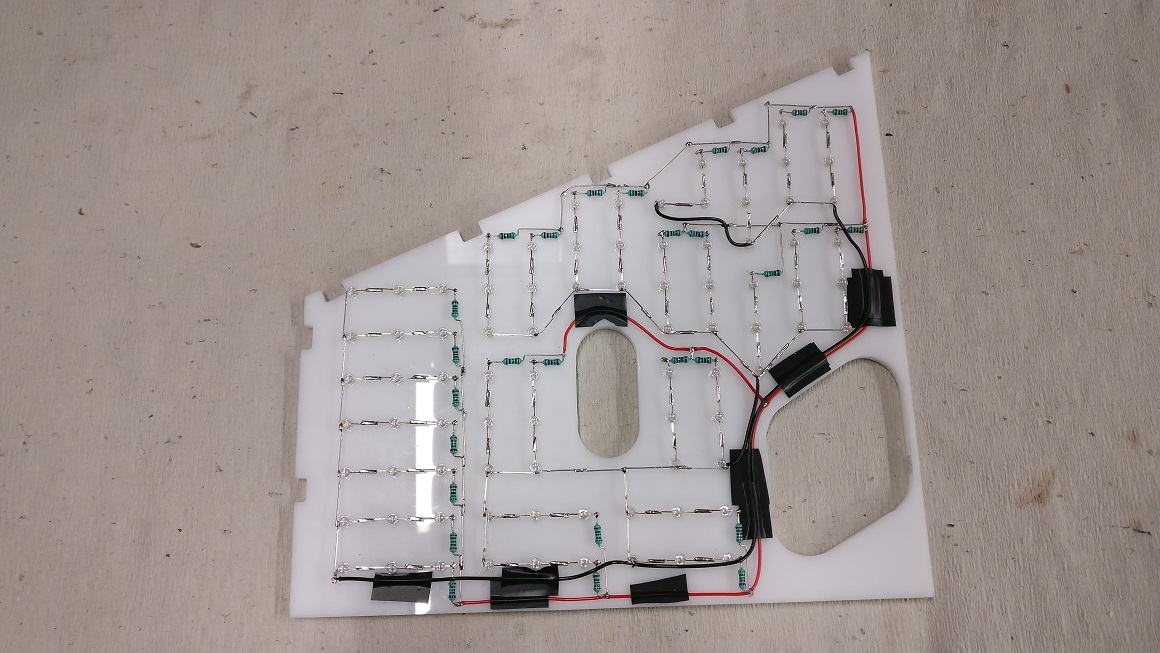

Anschließend wurde die Acrylplatte für den kleinen, vorderen Bereich eingepasst.
Auch hier sind die LEDs nun im gleichen Raster angeordnet. Man glaubt es kaum, durch den "verworrenen" Aufbau hat das fast genauso lange gedauert wie bei der großen Platte.

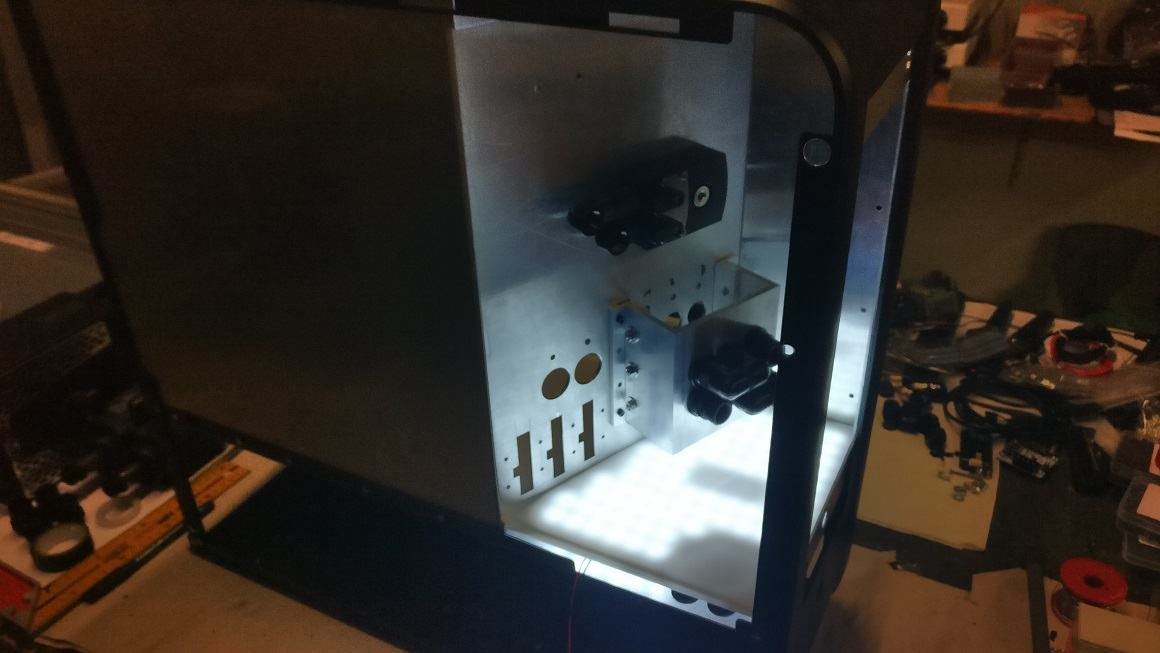

Und so leuchtet das Teil, mit meinem Handy ist es leider nicht so einfach ein brauchbares Bild zu bekommen.
In der Abdeckung fehlen noch die Ausschnitte - Die kommen in nächster Zeit dann rein.
Zum Schluss noch die neue Abdeckung für den Monarch. Als das POM endlich angekommen ist hab ich mich da sofort dran gemacht.
Es fehlt natürlich noch eine gute Portion Feinschliff. Die Löcher für die Schrauben gehören noch gleichmäßig eingesenkt, die Kanten bekommen eine Rundung und das Teil wird dann aufpoliert.
Im Großen und Ganzen bin ich aber schon mal recht zufrieden damit. Wobei an dem Ding auch nicht viel dran ist - Ein Klotz mit paar Löchern und zwei Gewinden, das war's...
Damit ist die To-Do Liste wieder um ein Stückchen kürzer geworden.
Mittlerweile bin ich schon dabei den Teilen etwas Feinschliff zu verpassen, das zieht sich allerdings noch hin. Ist ja doch so einiges an Zeugs zusammen gekommen...
Und ich hab immer noch keinen Tau wo ich das verflixte Aquaero hinpacke, da fällt mir einfach nix ein... Vielleicht habt ihr ja 'ne Idee? (^^)
NeronMk
Legende
- Mitglied seit
- 22.04.2007
- Beiträge
- 5.029
Mit der Lichtbox ist schade, hat aber etwas von einem 80er Disco-Floor! Eventuell könntest du ja einzelne „Platten“ anzeichnen?
LEDs dann noch einzeln ansteuern, dass die dann noch wie ein Tastenfeld an alten Computern blinken/faden!
Mir gefällt das Top! Im Acryl würden sich unterbrochene Dreiecke gut tun, die das Motto der Winkel und Lüfterhalterung aufnehmen.
Schöne Arbeit mit dem POM! Meinst nicht, da könnte auch noch etwas design drauf? So‘n schwarzer Block sieht etwas fehl am Platz aus.
Grüße aus‘m Pott!
LEDs dann noch einzeln ansteuern, dass die dann noch wie ein Tastenfeld an alten Computern blinken/faden!
Mir gefällt das Top! Im Acryl würden sich unterbrochene Dreiecke gut tun, die das Motto der Winkel und Lüfterhalterung aufnehmen.
Schöne Arbeit mit dem POM! Meinst nicht, da könnte auch noch etwas design drauf? So‘n schwarzer Block sieht etwas fehl am Platz aus.
Grüße aus‘m Pott!
Mit der Lichtbox ist schade, hat aber etwas von einem 80er Disco-Floor! Eventuell könntest du ja einzelne „Platten“ anzeichnen?
LEDs dann noch einzeln ansteuern, dass die dann noch wie ein Tastenfeld an alten Computern blinken/faden!
Mir gefällt das Top! Im Acryl würden sich unterbrochene Dreiecke gut tun, die das Motto der Winkel und Lüfterhalterung aufnehmen.
Schöne Arbeit mit dem POM! Meinst nicht, da könnte auch noch etwas design drauf? So‘n schwarzer Block sieht etwas fehl am Platz aus.
Grüße aus‘m Pott!
Mit der Beleuchtung werd ich mir eventuell noch etwas überlegen - Vielleicht kann ich zwischen den beiden Platten genug Abstand reinbringen, so dass sich das Licht besser streut.
Wenn, dann wäre mir eine homogene Beleuchtung schon lieber als etwas mit Effekten. Zudem ist Multiplexen von LEDs vermutlich ein Projekt für sich, vor allem wenn man das noch nie gemacht hat... (^^)
Das muss ich mir mal angucken, hört sich zumindest schon gut an.
Ich dachte auch an Längsschlitze, welche zwischen den Außenkanten und den Streben der Halterung laufen.
Dachtest du an ein Muster in der Oberfläche?
Ich hätte die Abdeckung vom Monarch gerne etwas an die von meinem HK IV der GPU angepasst, da laufen auch zwei breite Fasen über die lange Seite.
Händisch wird's vermutlich aber ziemlich schwer das einigermaßen gleichmäßig reinzubekommen, deswegen scheue ich mich da ein wenig davor.
NeronMk
Legende
- Mitglied seit
- 22.04.2007
- Beiträge
- 5.029
Ich glaube auch, dass 5mm mehr Abstand schon den gewünschten Effekt bringen. Einzig zu den Ecken und Seiten wird es dann immer dunkler bleiben. Ich hab sowas noch nie selber gebaut, aber ich glaube die klassische Bauweise mit LeD von den Seiten ist immer noch die mit der besten Ausleuchtung.
Ja, ich dachte an Dreiecke, die z.B. an einer Ecke wie in V verbunden sind und die andere Seite halt mit Abstand. Lustig fänd ich auch ein Dreiecksmuster wo die Dreiecke ineinander gehen.
Viel Luft müssen die Lüfter so oder so ja nicht bewegen. Es geht ja mehr um den Look?!
Nette Idee mit der Anlehnung an den Heatkiller CPU. Eine „Einlage“ wäre sicherlich auch nicht verkehr dann 😛.
Wenn du einen Fräser und eine Führung hast, sollte das recht leicht sein.
Kennst keinen mit einer Fräsmaschine?
Ja, ich dachte an Dreiecke, die z.B. an einer Ecke wie in V verbunden sind und die andere Seite halt mit Abstand. Lustig fänd ich auch ein Dreiecksmuster wo die Dreiecke ineinander gehen.
Viel Luft müssen die Lüfter so oder so ja nicht bewegen. Es geht ja mehr um den Look?!
Nette Idee mit der Anlehnung an den Heatkiller CPU. Eine „Einlage“ wäre sicherlich auch nicht verkehr dann 😛.
Wenn du einen Fräser und eine Führung hast, sollte das recht leicht sein.
Kennst keinen mit einer Fräsmaschine?
brunkenbold
Enthusiast
Sehr cooler Mod und schön, doch noch mal ein TJ07 am Aufbau zu erleben. Irgendwo hatte ich bereits Mods von Dir gesehen und weiß daher, dass auch dieser hier wieder genial wird.
Neben Deinen sauberen Aluminium-Arbeiten kannst Du offenbar auch bestens Rohre verlegen (sieht richtig toll aus!) - aber warum nur in den versteckten Bereichen?
Oder waren die vorn geplanten Schläuche (hoffentlich) nur für die Testphase gedacht?
Neben Deinen sauberen Aluminium-Arbeiten kannst Du offenbar auch bestens Rohre verlegen (sieht richtig toll aus!) - aber warum nur in den versteckten Bereichen?
Oder waren die vorn geplanten Schläuche (hoffentlich) nur für die Testphase gedacht?
Gerade diese tolle Flexibilität macht für mich dieses Gehäuse aus. Richtig genial durchdacht und in wenigen Arbeitsschritten andere Hardware eingebaut.
Eigentlich hatte ich mir ja Acryl bestellt, welches genau dafür gedacht ist, dass man über die Kante einleuchtet. Leider funktioniert das aber nicht annähernd so gut wie ich es mir erhofft hatte.
Beizeiten werd ich mir das noch genauer angucken - da ich nun die Löcher für die Montage drinnen habe kann ich das ja auch machen, wenn der Rest vom Case dann "fertig" ist.
Dreiecke klingen nach viel Arbeit. (^^)
Ich pack mir mal das Zeichenbrett raus und guck mir an was ich da für ein Muster rein bekomme...
Ich meinte die Abdeckung vom HK IV welche auch meinem GraKa-Block sitzt:
Da laufen zwei breite Fasen über die gesamte Länge, das sieht m.E. ziemlich lässig aus.
Beim CPU-Block ist im Prinzip nur die Kante gebrochen. Der hat zwar abgeschrägte Ecken, das passt beim Monarch dann aber nicht zur Coldplate.
Und ich hab zwar eine Oberfräse - Bei der hab ich aber Skrupel davor das Teil kopfüber einzuspannen. Ich hab mir mal aus Acryl kleine Inlets gemacht auf welche dann so eine Fase gefräst wurden, das kann schrecklich in's Auge gehen. (^^)
Jemanden mit einer Fräse kenne ich leider auch nicht, aber mir wird da vermutlich schon was einfallen.
Freut mich, dass dir mein Vorhaben bzw. dessen Umsetzung zusagt.
Das TJ07 ist erst mein zweiter Mod welchen ich mit einem Worklog festhalte, davor ist es mal einem TJ11 an den Kragen gegangen, ich nehme an, du meinst das?
Die Idee bei dem Gehäuse ist, dass ich, wie LegendMOD schon festgehalten hat, die Hardware zügig entfernen/reinigen/einbauen kann - Vor allem ohne den restlichen Kreislauf ablassen zu müssen.

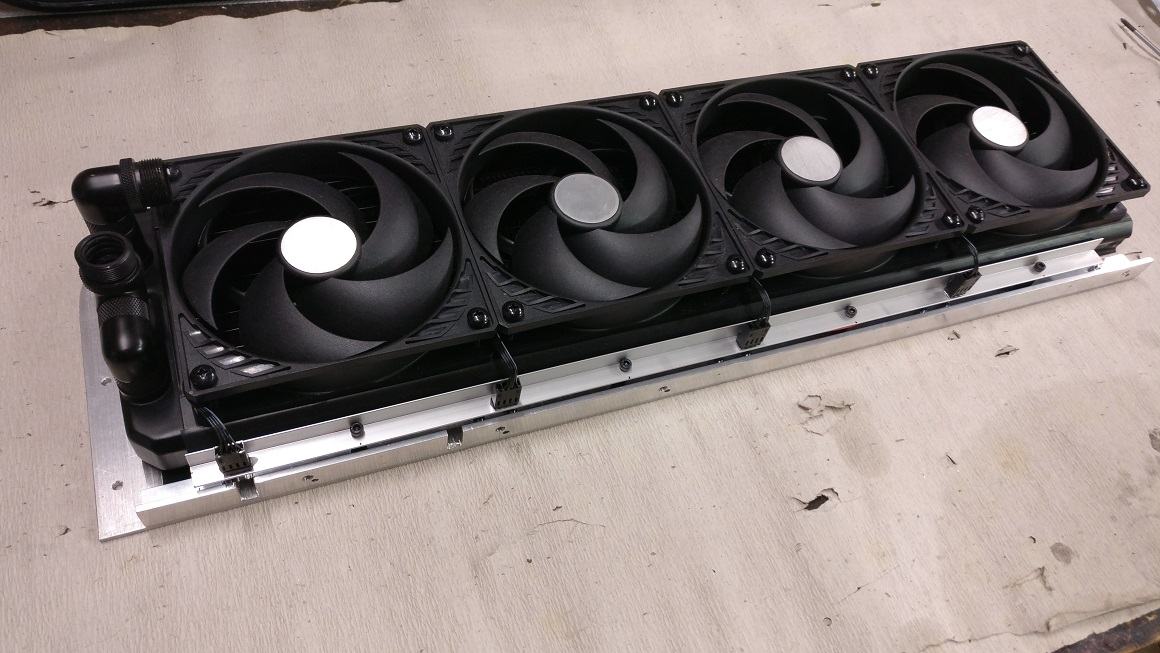

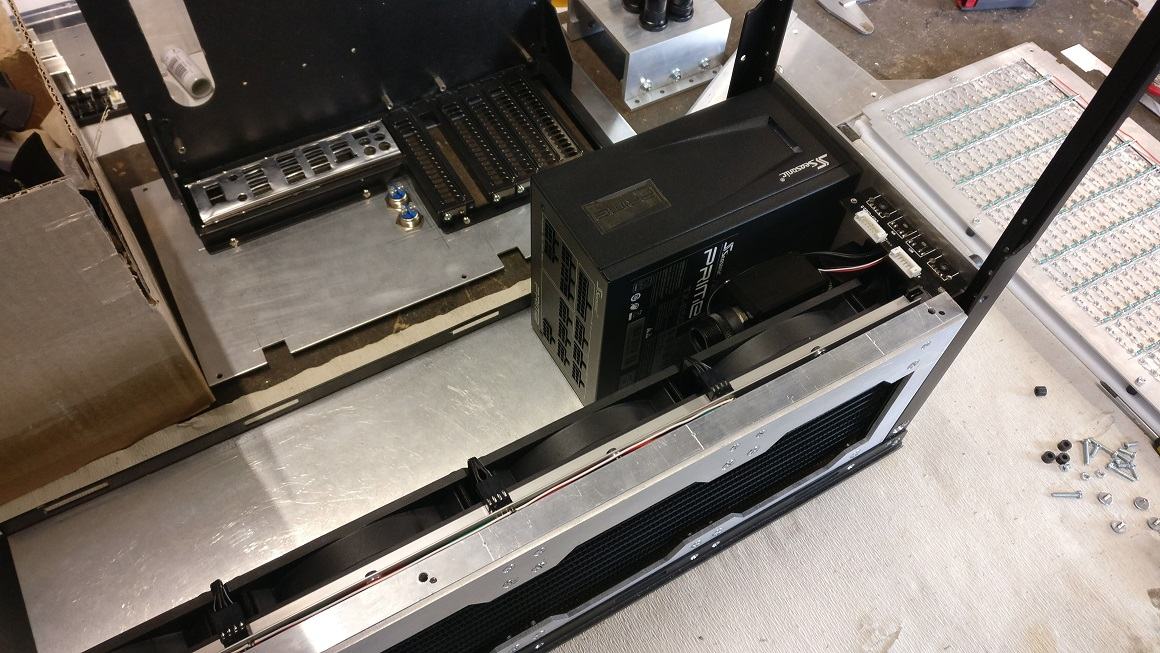

Deswegen habe ich mir auch den Verteiler mit den QDC-Fittingen zusammen gefriemelt. Und das geht halt nur mit Schlauch, Hardtubes würden das einfach nicht zulassen.
Einfach klasse
Schön zu hören, dass du dem Ganzen hier etwas brauchbares entnehmen kannst.
Update #11
Daraus, dass ich in etwas kürzeren Abständen hier mit Bildern um mich werfe wird wohl nichts... (^^)
Ich habe die Beleuchtung für den Innenraum komplett neu gemacht und das hat einfach ewig gedauert, dementsprechend hat der Fortschritt etwas gelitten...
Aber ich lasse mal Bilder sprechen.
Damit, dass ich vorher so starke Hotspots hatte, konnte ich mich einfach nicht anfreunden. Das hat mir einfach keine Ruhe gelassen. Dann ist mir geschossen, dass ich die LEDs auch einfach in eine Alu-Platte packen kann, damit sollte die Abwärme etwas besser in den Griff zu bekommen sein (wird schon verflucht warm).

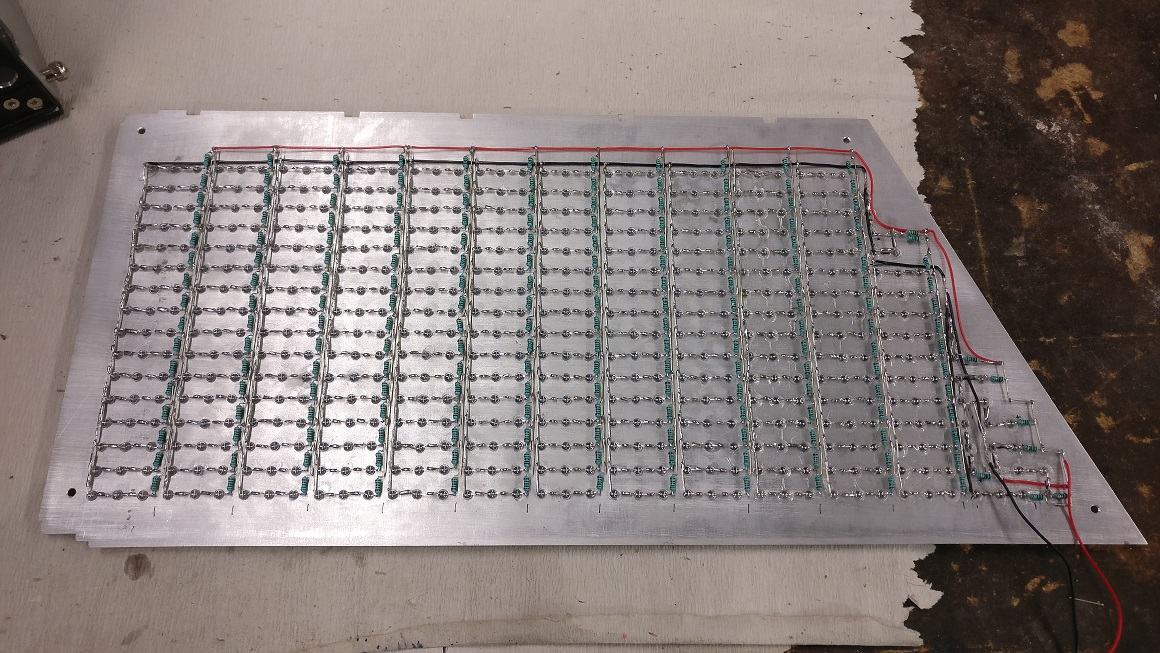

Also hab ich hier insgesamt 588 LEDs in die Platte gepackt. Es ist zwar eher die brutale Variante um das Problem zu lösen, allerdings hatte ich alles herumliegen...
Vom Zwischenschritt gibt's leider kein Bild. Ich habe sämtliche LEDs abgefeilt um die Linse zu brechen und dann die Plexi-Platte mit transparentem Silikon aufgeklebt.
Notiz an mich: LEDs mit flachem Kopf gibt's auch.
So sitzt das Teil dann auf der Midplate. Dazwischen sind Abstandhalter, damit nichts gequetscht wird. Ich weiß immer noch nicht, wie ich mit den Kabeln am besten tu, deswegen baumeln die noch zur Seite hin raus.

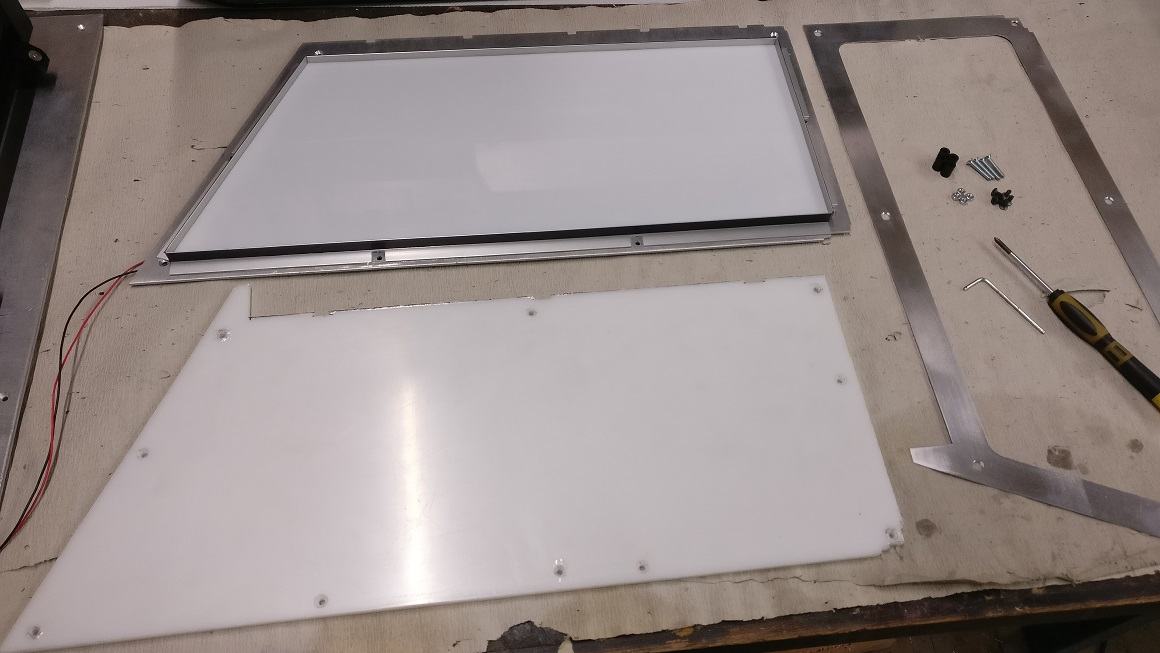

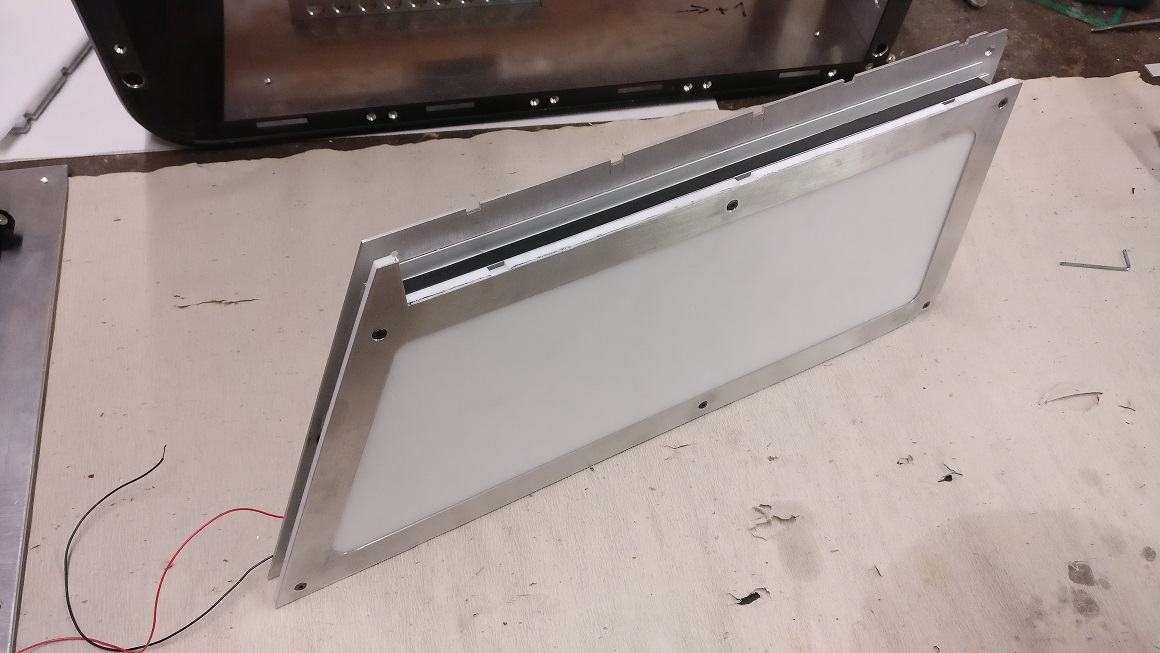

Auf das ganze kommt dann diese Plexi-Platte, ebenfalls mit Abstandhaltern drauf. Damit habe ich dann zwischen beiden Plexi-Scheiben einen Luftspalt von ca. 5mm. Das hilft ungemein bei der Streuung.
Der Alu-Rahmen kommt dann zuletzt ganz oben drauf.
So der aktuelle Stand, es fehlen noch ein paar Ausschnitte und die Löcher für die Befestigung, das ist aber nicht mehr so viel Aufwand.

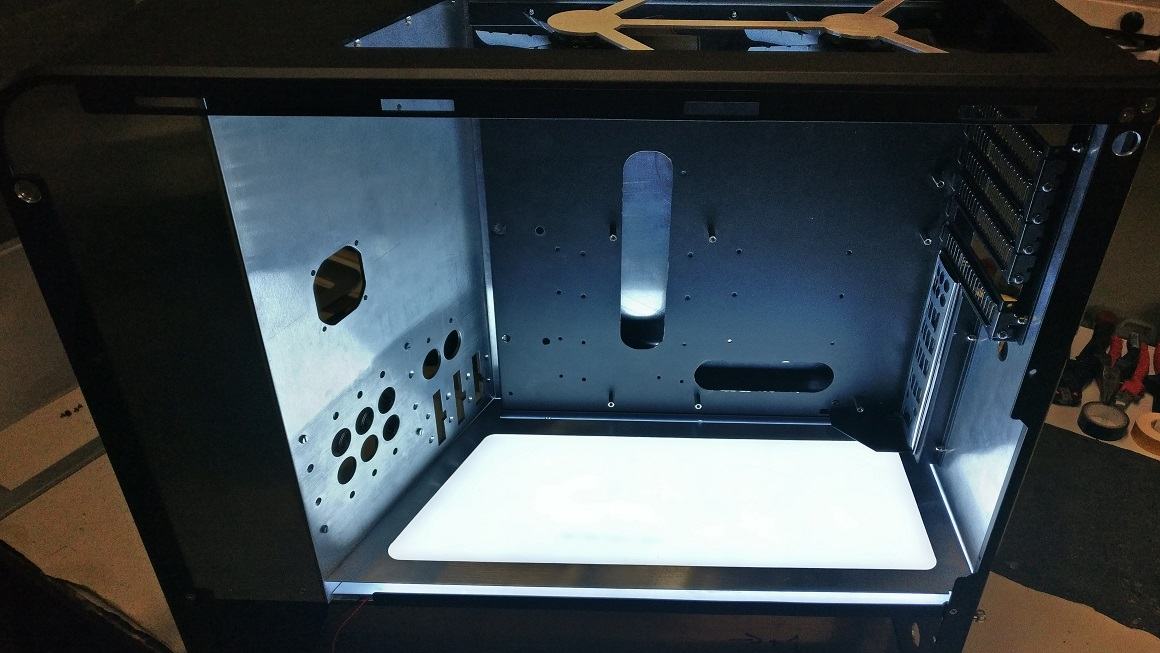

Und Action! Es sieht nur so leicht fleckig aus, weil ich noch die Schutzfolie auf der oberen Acrylscheibe drauf habe.
Weiter geht's mit der Beleuchtung für den vorderen Bereich.

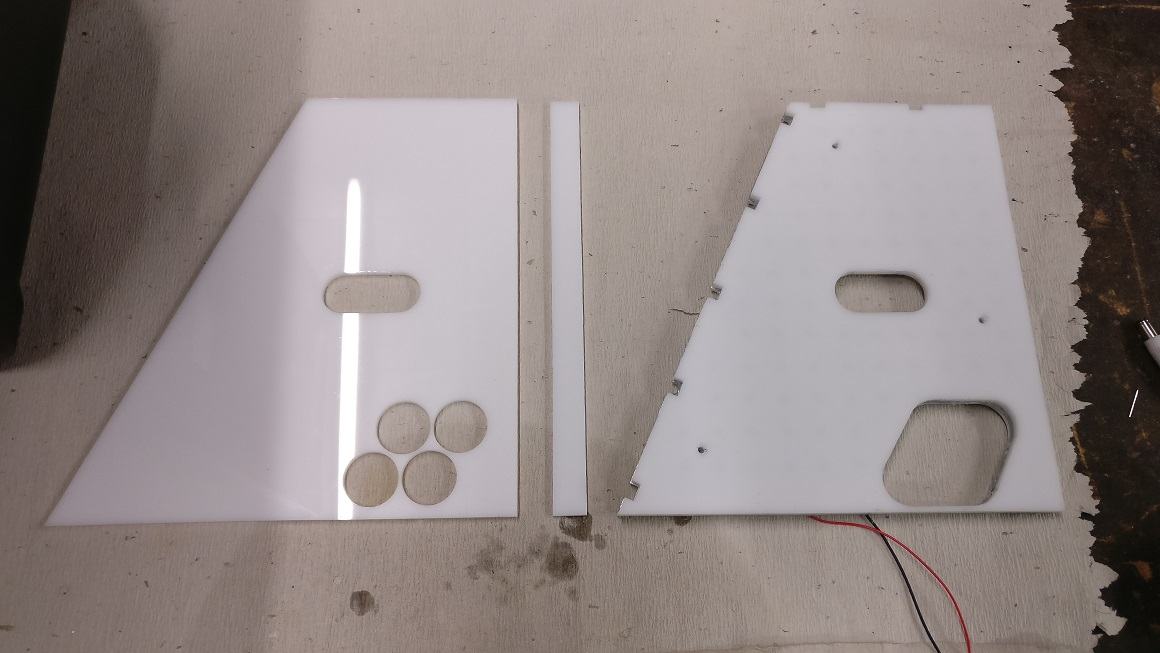

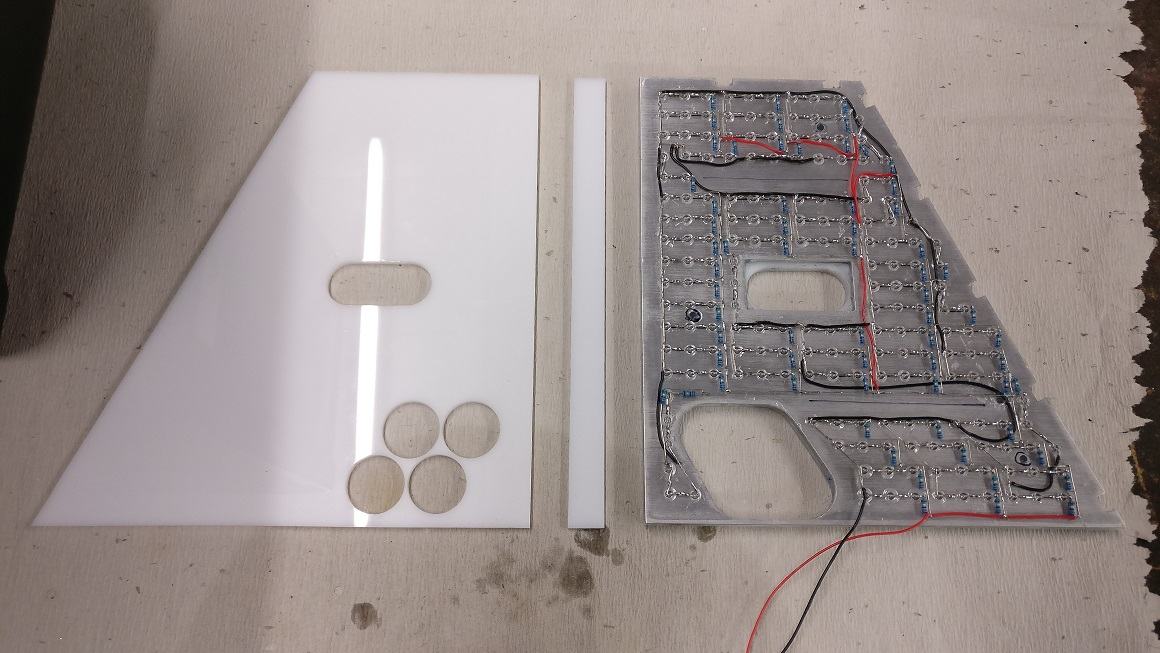

Auch hier habe ich die Acrylscheibe mit der Aluplatte verklebt. Die Abdeckung kommt dann wieder mit etwas Abstand oben drüber.

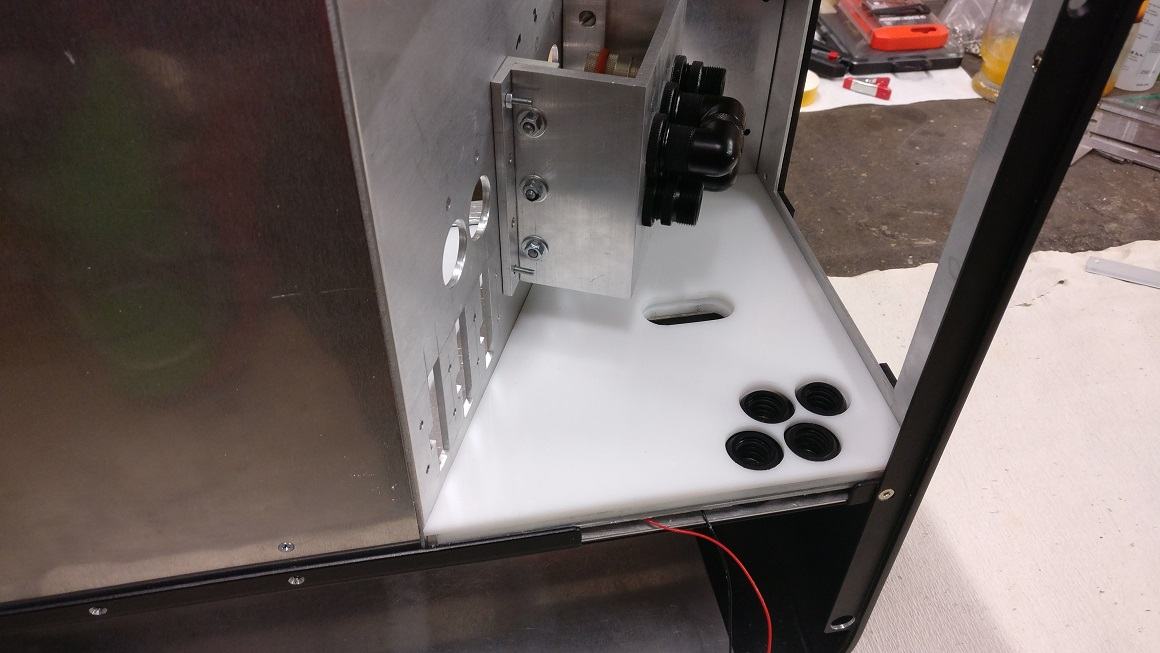

So sitzt die erste Platte drinnen...

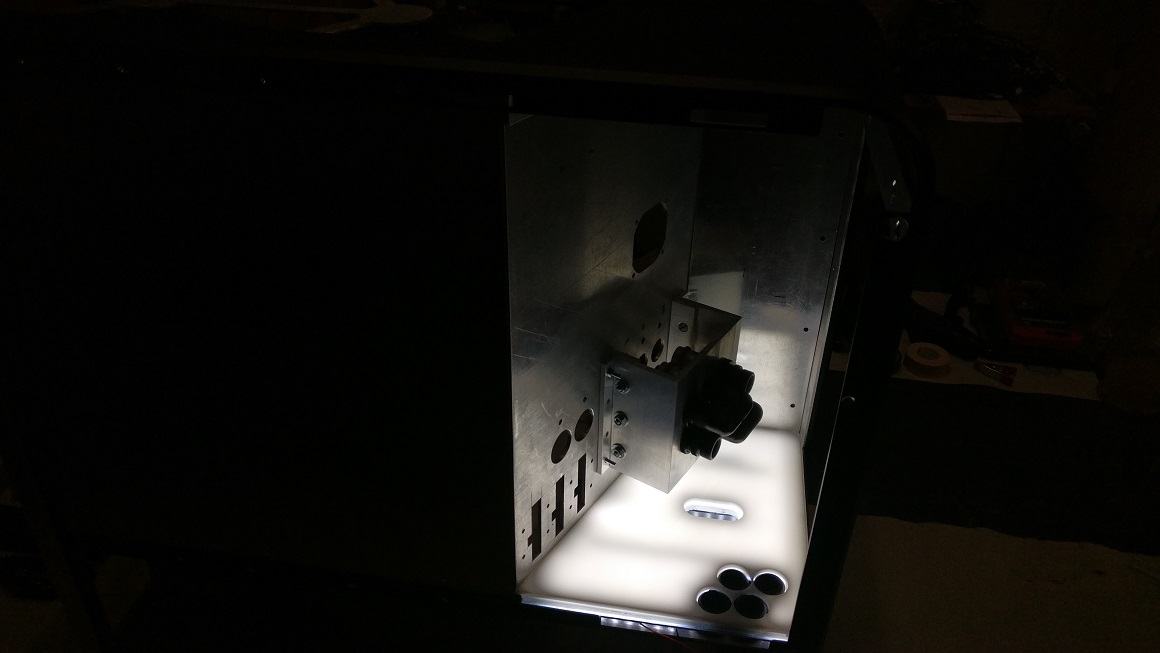

...und so sieht es mit der Abdeckung aus. Ich denke, dass ich auch hier einen Rahmen machen werde, einfach damit es zur großen dazu passt, bin aber noch nicht dazu gekommen.
Bauartbedingt haben sich die beiden Streifen nicht vermeiden lassen. Darunter sitzen die ehemaligen Halterungen für den 5,25" Träger, wenn ich die abfeile, dann verliert die Midplate einiges an Stabilität.

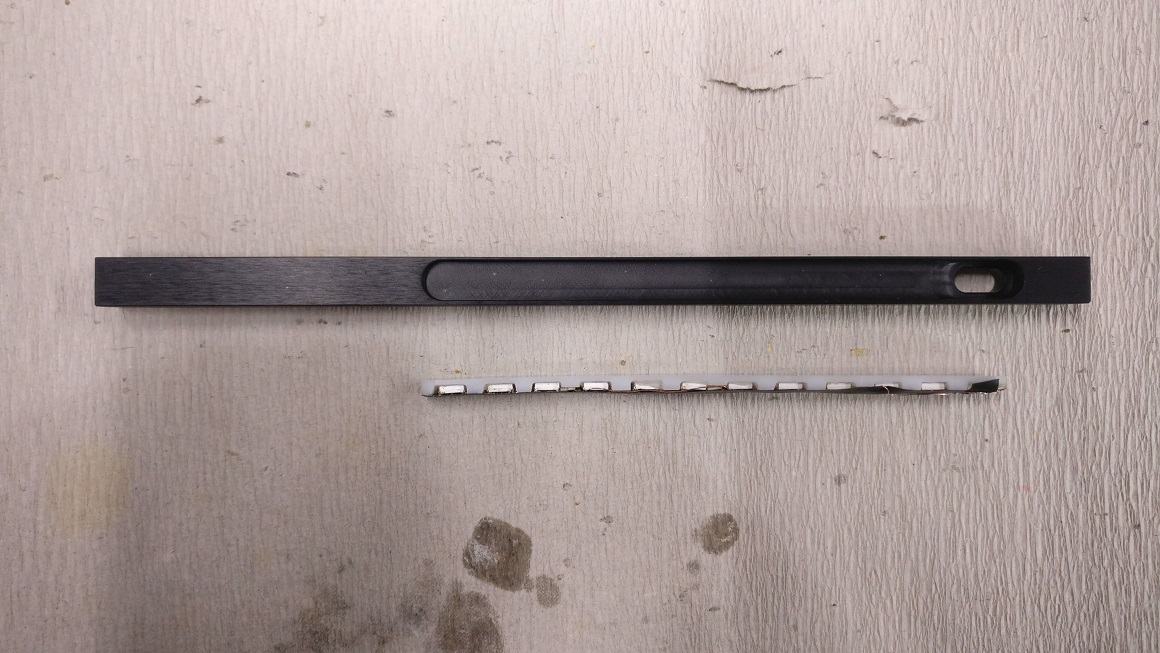

Der AGB bekommt auch etwas Licht ab. Bloß kein schnödes Weiß, sondern ganz zeitgemäß alle Farben. Dafür habe ich ein paar LEDs von meinen RGB-Streifen in ein Stück Acryl eingelassen.
Mit üblichen LEDs und Widerständen zu arbeiten ist deutlich angenehmer als mit dem SMD-Zeugs.
Watercool hätte die Öffnung ruhig etwas tiefer machen können. War nicht so einfach, dass einigermaßen kompakt zusammen zu friemeln.
Im eingebauten Zustand sieht man aber kaum, dass das Acryl übersteht. Ich bin noch nicht dazu gekommen den Streifen auszuprobieren, deswegen gibt's da noch kein Bild.
Das wird die Aufnahme für meine 2,5" SSD. Ich bin da noch am rumbasteln, deswegen sieht es noch ein bisserl' grobschlächtig aus.
So soll das dann am Tray befestigt werden. Der hintere Teil verschwindet dann unter dem Mainboard, damit kann ich die Kabel schön verstecken. SATA ist immer gruselig beim Kabelmanagement, da kommt mir das recht entgegen. Der Schlitten verdeckt dann auch ein paar unschöne Löcher welche da wohl mal für einen AGB gebohrt wurden.

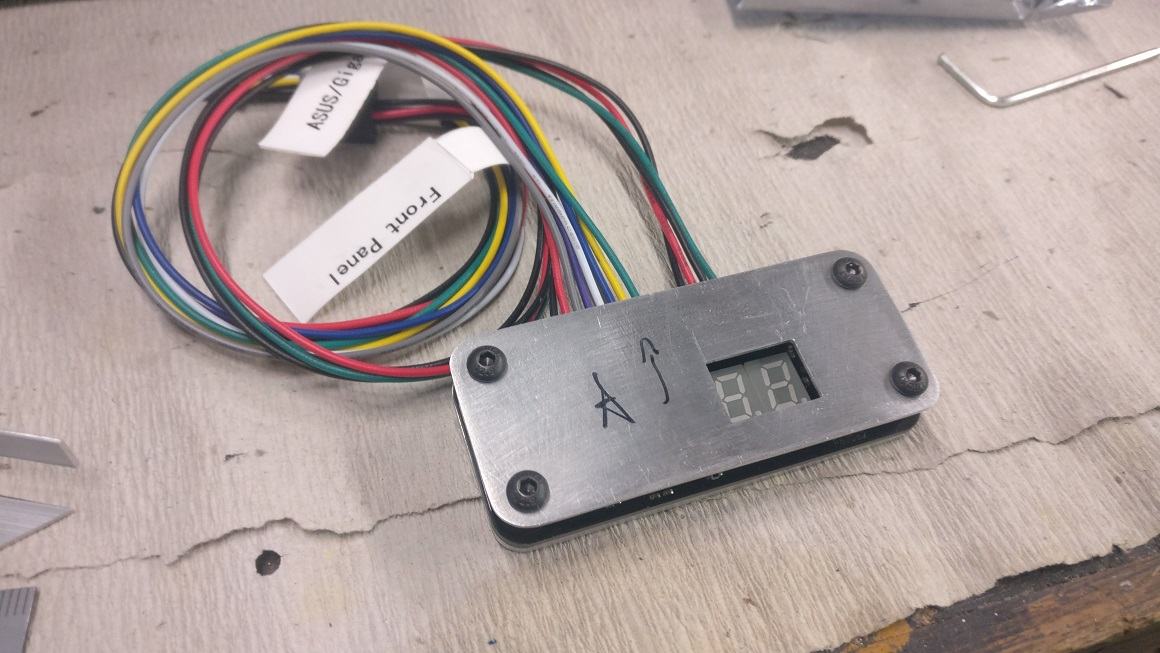

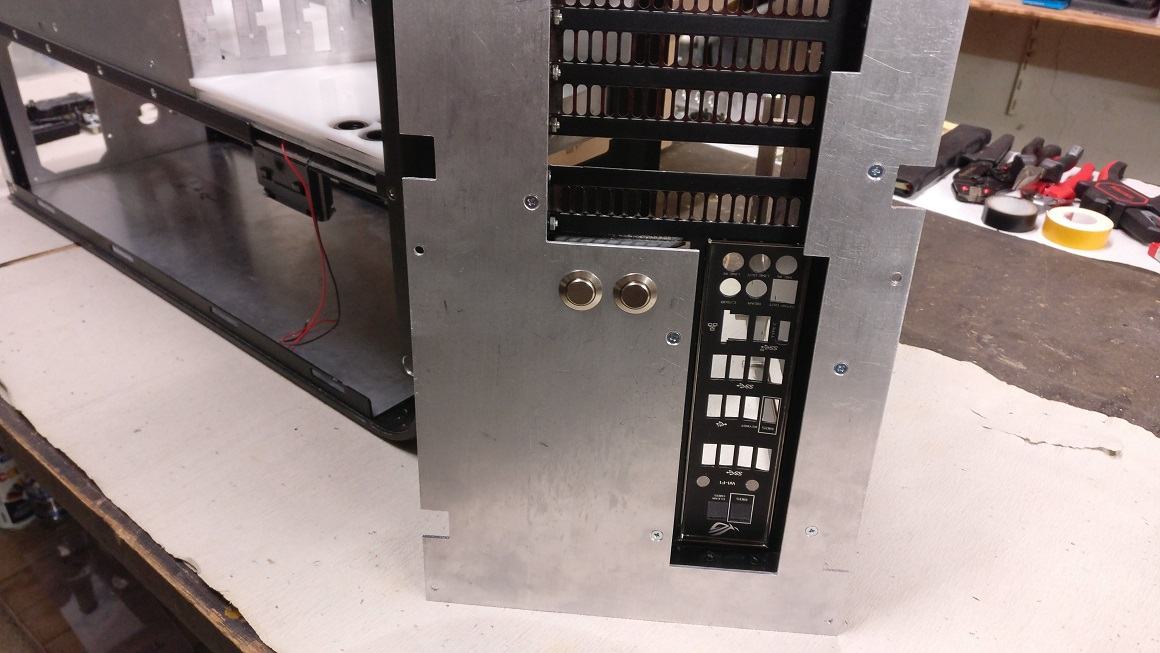

Bei den beiden Tastern habe ich auch recht lange überlegt, mich dann aber für diese Position entschieden. Der Rechner steht links von meinem Schreibtisch auf einer Kommode, daher schaut das Gehäuse dann mit dem IO zu mir - deswegen sind alle Schalter und Taster auf der Rückseite.
Das ist noch etwas unschön und wird eine Abdeckung bekommen. Zuerst muss ich mir aber noch angucken, wo ich mit den Kabeln entlang fahre.

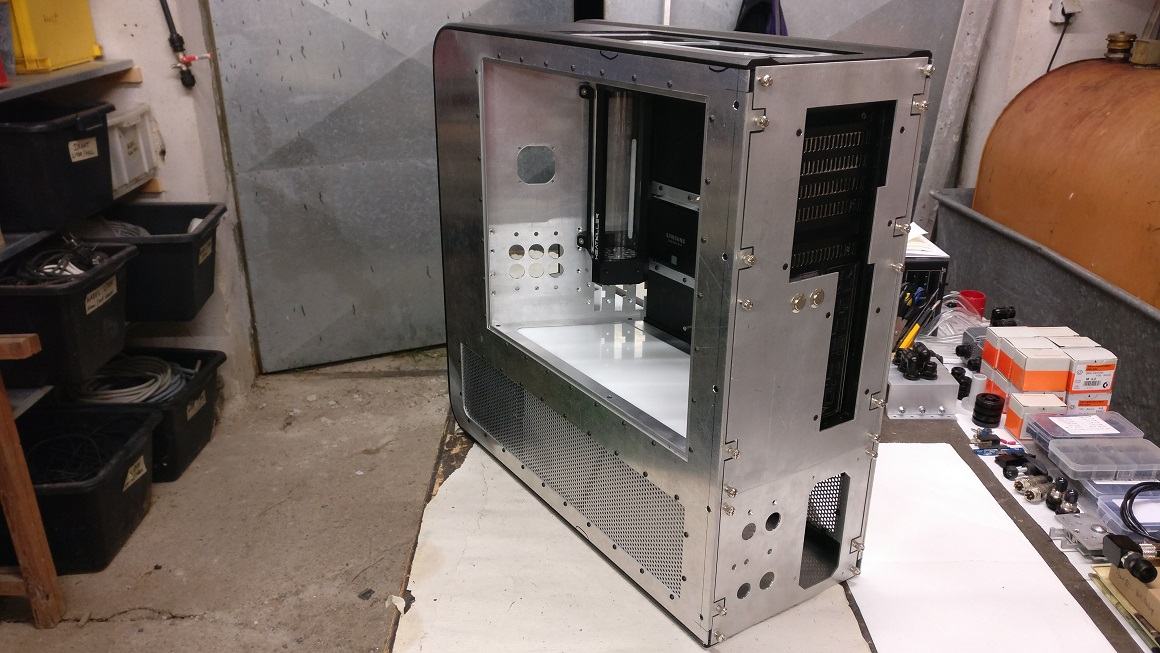

Ursprünglich wollte ich die Seitenteile nur von Magneten halten lassen. Ich habe es mir dann aber anders überlegt und verwende doch Schrauben, zumindest auf der Hinterseite. Dafür wurden Winkel angefertigt und dann entsprechende Ausschnitte in den Abdeckungen gemacht. Ich habe erst vor kurzem damit angefangen und bin da noch nicht ganz fertig, gehört noch alles angepasst.
Irgendwie habe ich es auch geschafft, die Ausnehmungen bei der NT-Blende falsch herum anzuzeichnen ohne das es mir aufgefallen ist... Also werd ich die demnächst neu machen. Einerseits ein bisschen ärgerlich, weil die so schön gepasst hat, andererseits bekomme ich die Chance die Löcher ein bisschen zu versetzen. Ich möchte noch einen Schalter für die Beleuchtung mit rein packen, der wär sich hier nicht so toll ausgegangen.

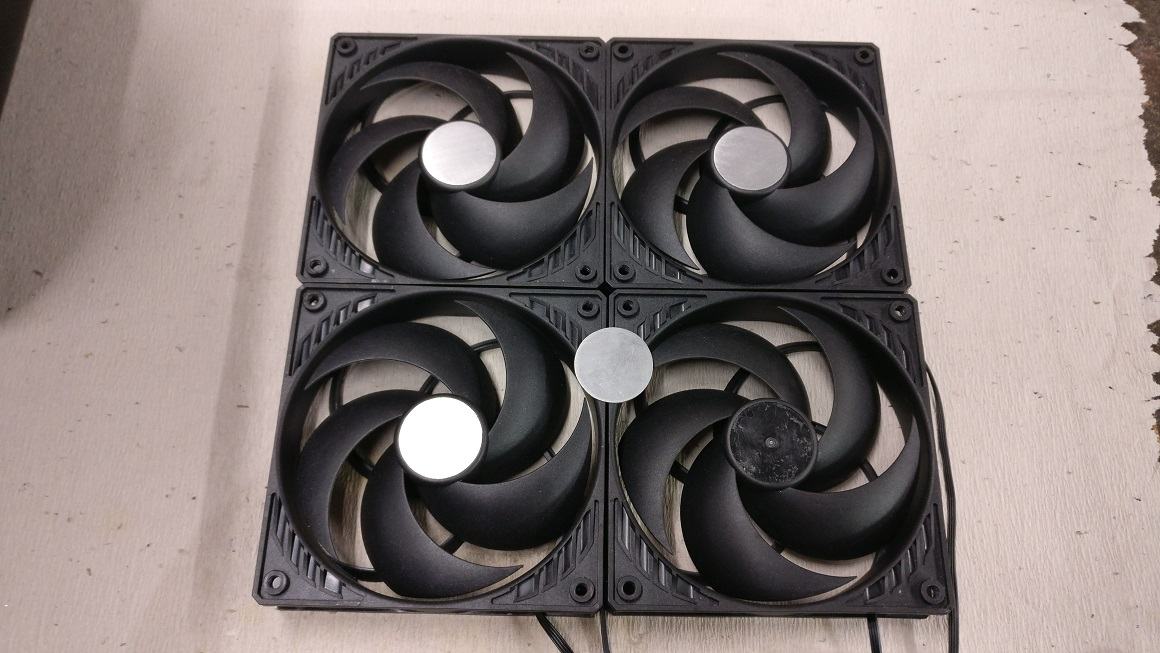

Und zum Schluss wieder das langweiligste. Inlets für die Lüfternaben. Die werden dann noch schwarz foliert, das Arctic Logo welches vorher drauf war ist einfach nicht so meins.
Damit wäre der aktuelle Stand abgedeckt. Im Moment plagen mich eigentlich nur mehr zwei Sachen: Die Position von Aquaero+Farbwerk und wo ich mit den Kabeln von den LEDs entlang gehe.
Vielleicht hab ich die Tage ja endlich mal eine Eingebung, da überlege ich nun schon ziemlich lange, ohne dass mir was einfällt.... (^^)
Ansonsten ist schon ziemlich viel erschlagen, ich bin also schon gespannt, wann ich das Zeug endlich zum Pulvern bekomme. Hoffentlich dauert es nicht mehr zu lange, so langsam möchte ich nämlich wieder einen funktionstüchtigen PC vor mir stehen haben.
Daraus, dass ich in etwas kürzeren Abständen hier mit Bildern um mich werfe wird wohl nichts... (^^)
Ich habe die Beleuchtung für den Innenraum komplett neu gemacht und das hat einfach ewig gedauert, dementsprechend hat der Fortschritt etwas gelitten...
Aber ich lasse mal Bilder sprechen.
Damit, dass ich vorher so starke Hotspots hatte, konnte ich mich einfach nicht anfreunden. Das hat mir einfach keine Ruhe gelassen. Dann ist mir geschossen, dass ich die LEDs auch einfach in eine Alu-Platte packen kann, damit sollte die Abwärme etwas besser in den Griff zu bekommen sein (wird schon verflucht warm).
Also hab ich hier insgesamt 588 LEDs in die Platte gepackt. Es ist zwar eher die brutale Variante um das Problem zu lösen, allerdings hatte ich alles herumliegen...
Vom Zwischenschritt gibt's leider kein Bild. Ich habe sämtliche LEDs abgefeilt um die Linse zu brechen und dann die Plexi-Platte mit transparentem Silikon aufgeklebt.
Notiz an mich: LEDs mit flachem Kopf gibt's auch.

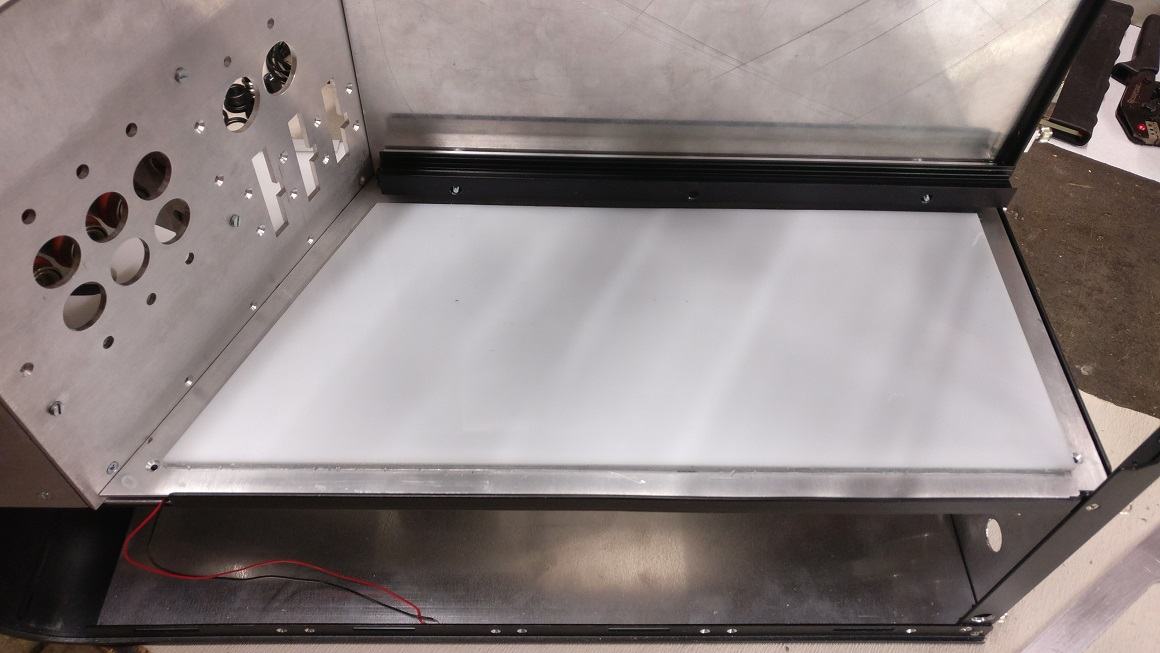

So sitzt das Teil dann auf der Midplate. Dazwischen sind Abstandhalter, damit nichts gequetscht wird. Ich weiß immer noch nicht, wie ich mit den Kabeln am besten tu, deswegen baumeln die noch zur Seite hin raus.

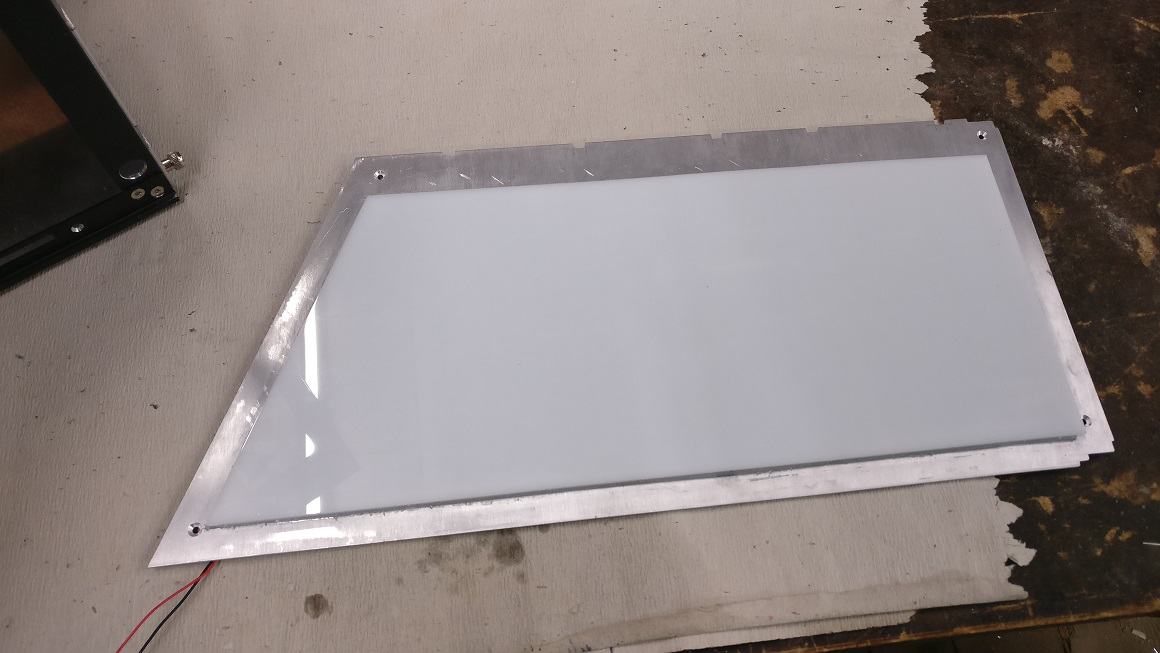

Auf das ganze kommt dann diese Plexi-Platte, ebenfalls mit Abstandhaltern drauf. Damit habe ich dann zwischen beiden Plexi-Scheiben einen Luftspalt von ca. 5mm. Das hilft ungemein bei der Streuung.
Der Alu-Rahmen kommt dann zuletzt ganz oben drauf.
So der aktuelle Stand, es fehlen noch ein paar Ausschnitte und die Löcher für die Befestigung, das ist aber nicht mehr so viel Aufwand.

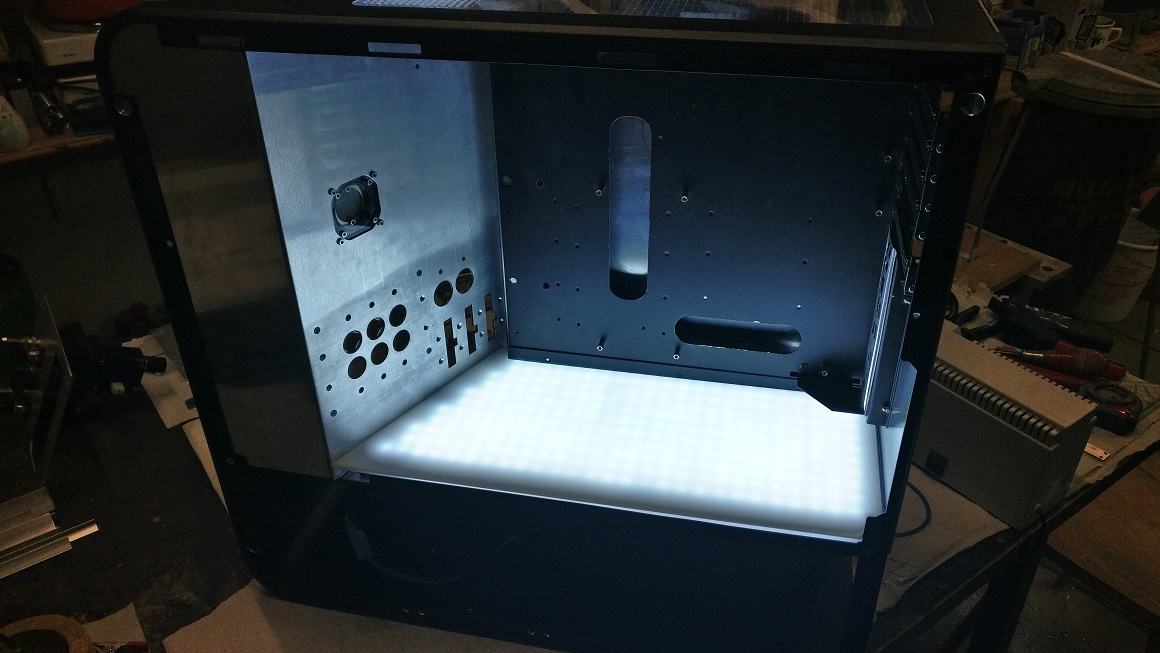

Und Action! Es sieht nur so leicht fleckig aus, weil ich noch die Schutzfolie auf der oberen Acrylscheibe drauf habe.
Weiter geht's mit der Beleuchtung für den vorderen Bereich.
Auch hier habe ich die Acrylscheibe mit der Aluplatte verklebt. Die Abdeckung kommt dann wieder mit etwas Abstand oben drüber.

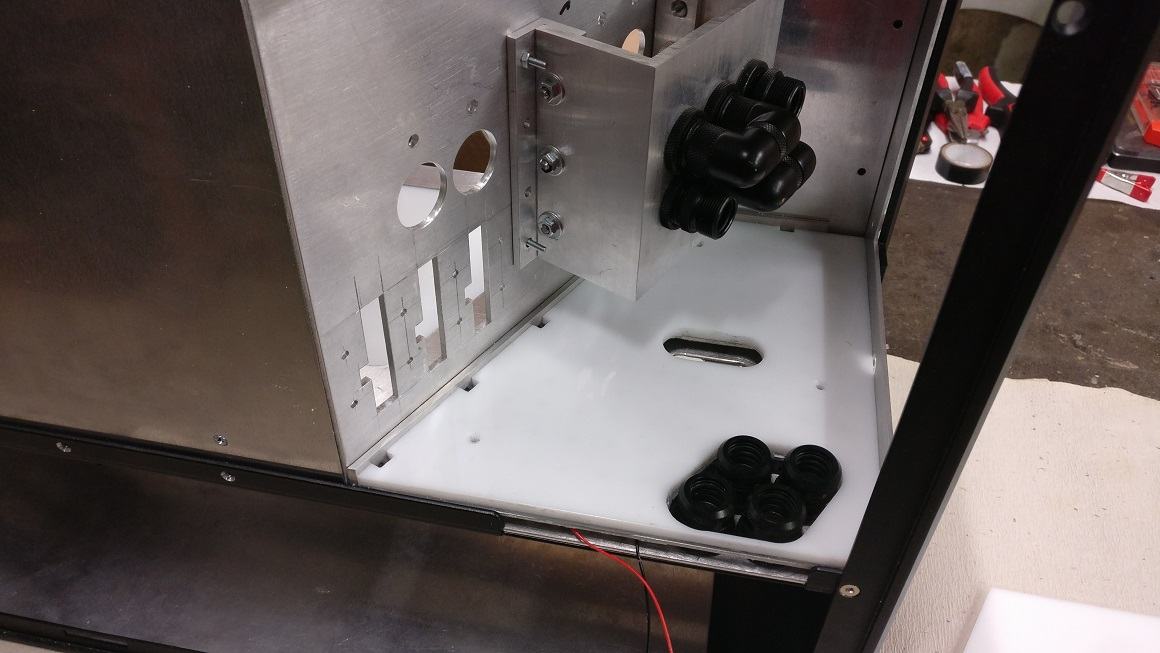

So sitzt die erste Platte drinnen...
...und so sieht es mit der Abdeckung aus. Ich denke, dass ich auch hier einen Rahmen machen werde, einfach damit es zur großen dazu passt, bin aber noch nicht dazu gekommen.
Bauartbedingt haben sich die beiden Streifen nicht vermeiden lassen. Darunter sitzen die ehemaligen Halterungen für den 5,25" Träger, wenn ich die abfeile, dann verliert die Midplate einiges an Stabilität.
Der AGB bekommt auch etwas Licht ab. Bloß kein schnödes Weiß, sondern ganz zeitgemäß alle Farben. Dafür habe ich ein paar LEDs von meinen RGB-Streifen in ein Stück Acryl eingelassen.
Mit üblichen LEDs und Widerständen zu arbeiten ist deutlich angenehmer als mit dem SMD-Zeugs.
Watercool hätte die Öffnung ruhig etwas tiefer machen können. War nicht so einfach, dass einigermaßen kompakt zusammen zu friemeln.
Im eingebauten Zustand sieht man aber kaum, dass das Acryl übersteht.
Ich bin noch nicht dazu gekommen den Streifen auszuprobieren, deswegen gibt's da noch kein Bild. Das wird die Aufnahme für meine 2,5" SSD. Ich bin da noch am rumbasteln, deswegen sieht es noch ein bisserl' grobschlächtig aus.
So soll das dann am Tray befestigt werden. Der hintere Teil verschwindet dann unter dem Mainboard, damit kann ich die Kabel schön verstecken. SATA ist immer gruselig beim Kabelmanagement, da kommt mir das recht entgegen. Der Schlitten verdeckt dann auch ein paar unschöne Löcher welche da wohl mal für einen AGB gebohrt wurden.

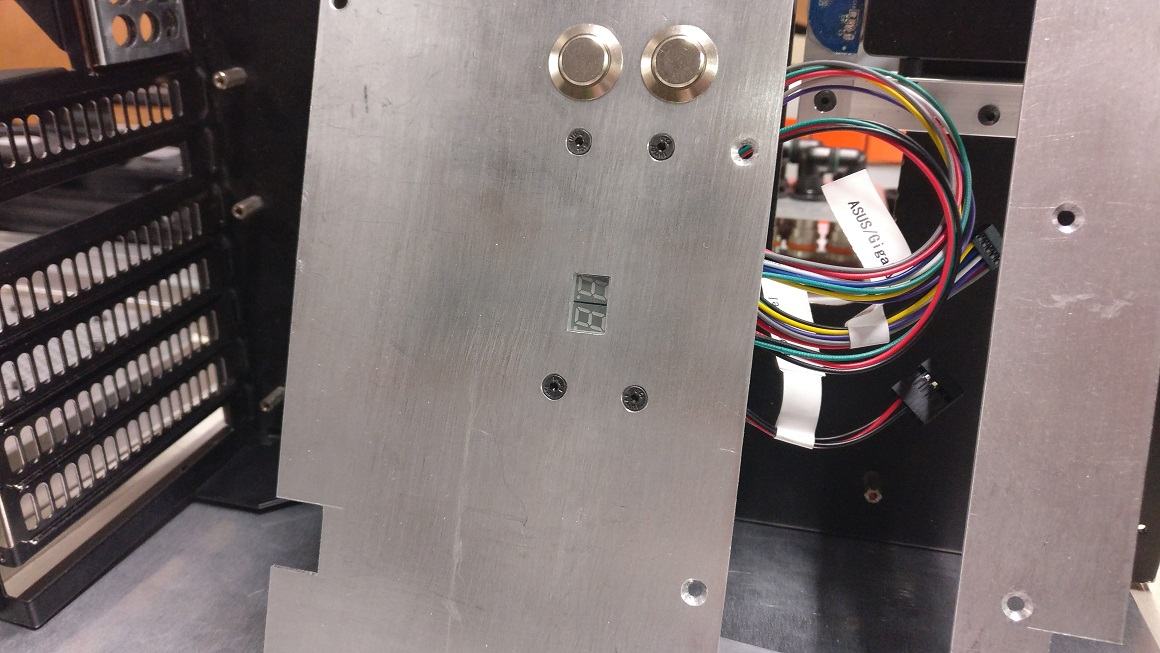

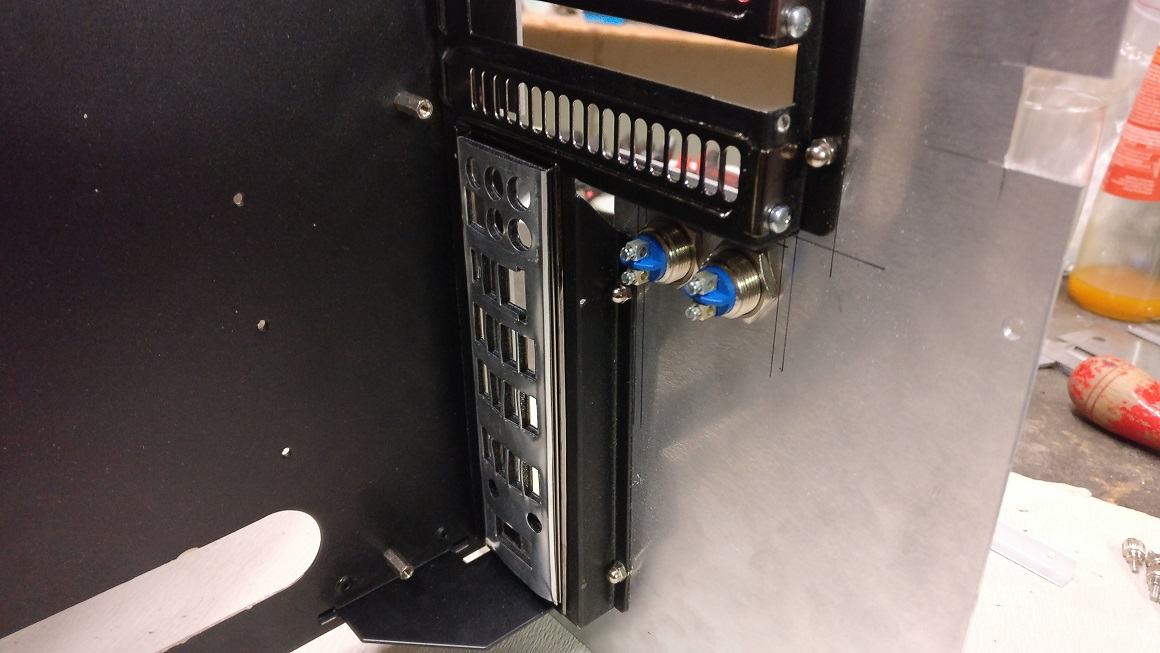

Bei den beiden Tastern habe ich auch recht lange überlegt, mich dann aber für diese Position entschieden. Der Rechner steht links von meinem Schreibtisch auf einer Kommode, daher schaut das Gehäuse dann mit dem IO zu mir - deswegen sind alle Schalter und Taster auf der Rückseite.

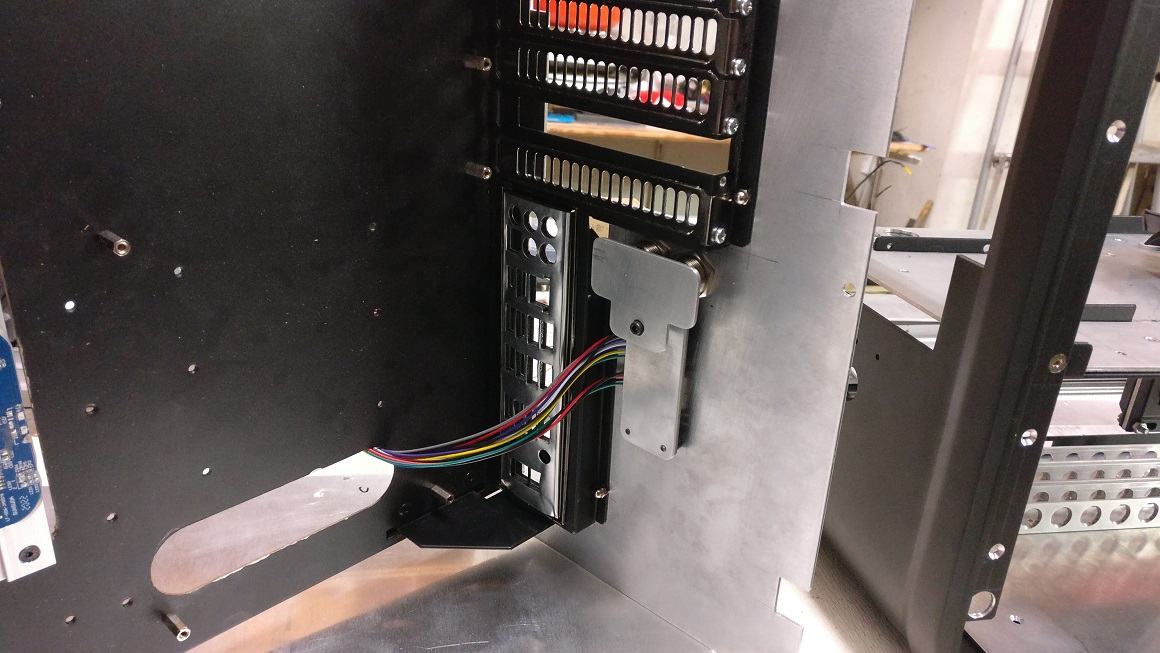

Das ist noch etwas unschön und wird eine Abdeckung bekommen. Zuerst muss ich mir aber noch angucken, wo ich mit den Kabeln entlang fahre.

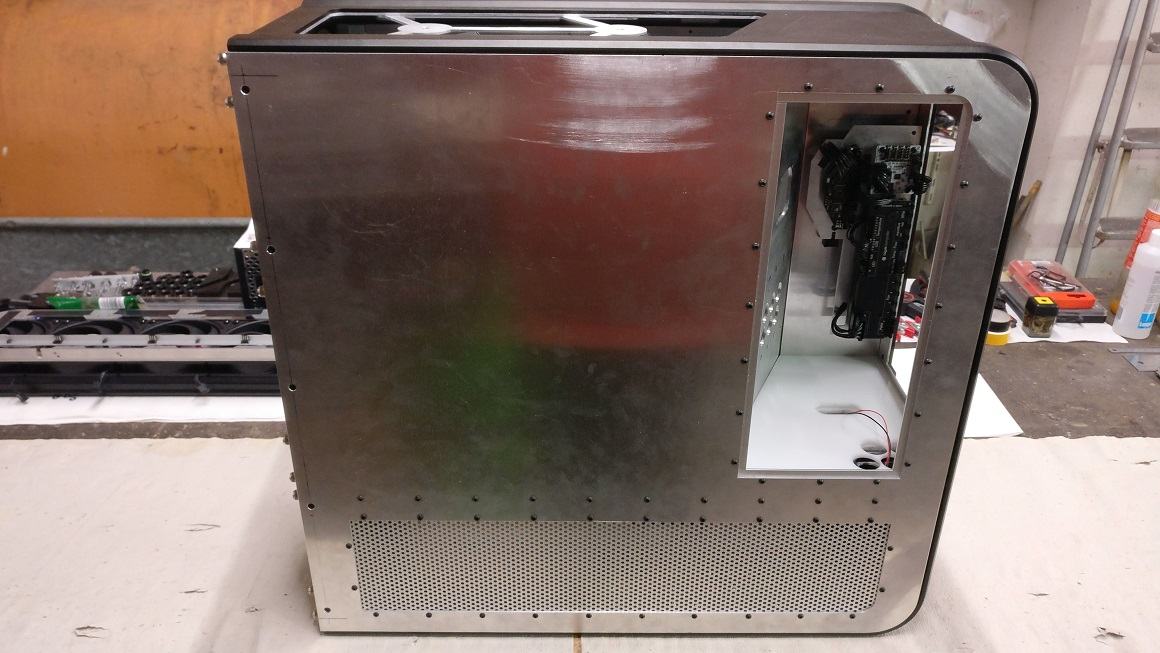

Ursprünglich wollte ich die Seitenteile nur von Magneten halten lassen. Ich habe es mir dann aber anders überlegt und verwende doch Schrauben, zumindest auf der Hinterseite. Dafür wurden Winkel angefertigt und dann entsprechende Ausschnitte in den Abdeckungen gemacht. Ich habe erst vor kurzem damit angefangen und bin da noch nicht ganz fertig, gehört noch alles angepasst.
Irgendwie habe ich es auch geschafft, die Ausnehmungen bei der NT-Blende falsch herum anzuzeichnen ohne das es mir aufgefallen ist... Also werd ich die demnächst neu machen. Einerseits ein bisschen ärgerlich, weil die so schön gepasst hat, andererseits bekomme ich die Chance die Löcher ein bisschen zu versetzen. Ich möchte noch einen Schalter für die Beleuchtung mit rein packen, der wär sich hier nicht so toll ausgegangen.
Und zum Schluss wieder das langweiligste. Inlets für die Lüfternaben. Die werden dann noch schwarz foliert, das Arctic Logo welches vorher drauf war ist einfach nicht so meins.
Damit wäre der aktuelle Stand abgedeckt. Im Moment plagen mich eigentlich nur mehr zwei Sachen: Die Position von Aquaero+Farbwerk und wo ich mit den Kabeln von den LEDs entlang gehe.
Vielleicht hab ich die Tage ja endlich mal eine Eingebung, da überlege ich nun schon ziemlich lange, ohne dass mir was einfällt.... (^^)
Ansonsten ist schon ziemlich viel erschlagen, ich bin also schon gespannt, wann ich das Zeug endlich zum Pulvern bekomme. Hoffentlich dauert es nicht mehr zu lange, so langsam möchte ich nämlich wieder einen funktionstüchtigen PC vor mir stehen haben.
NeronMk
Legende
- Mitglied seit
- 22.04.2007
- Beiträge
- 5.029
600 LEDs! Du magst dich wohl selbst geißeln! Respekt. 👌
Das Ergebnis sieht verdammt sexy aus!
Mal eine Frage: lässt du das Gehäuse und Verblendungen noch pulvern? Ich fände eine einfacheLackierung hätte dein Gehäuse nicht verdient.
Edit: Wer nicht nur Bilder geiert und auch mal liest: Da steht Pulvern!!!! 🤪
Das Ergebnis sieht verdammt sexy aus!
Mal eine Frage: lässt du das Gehäuse und Verblendungen noch pulvern? Ich fände eine einfacheLackierung hätte dein Gehäuse nicht verdient.
Edit: Wer nicht nur Bilder geiert und auch mal liest: Da steht Pulvern!!!! 🤪
Zuletzt bearbeitet:
Tingeltangel-Bob
Banned
Wahnsinn, was hier geboten wird!
Ihr solltet mich sabbern sehen....
Ihr solltet mich sabbern sehen....
Tom Tornado
Experte
Ich schließ mich den 2 vorherigen Posts an, Wahnsinn! Handwerklich wie auch planerisch 1A, Hut ab.
der 8auer hatte ja mal nen Projekt Unvernunft. Das Projekt ist aber im Vergleich zu diesem Meisterwerk nen Gratisspielzueg von Mcdonalds^^
Der LED-Strip im HK Tube ist der absolute Knaller. Hast du da noch nen paar von...ich will haben
Der LED-Strip im HK Tube ist der absolute Knaller. Hast du da noch nen paar von...ich will haben
Brutal wie die Zeit rennt, bin in letzer Zeit voll im WORK/EAT/SLEEP-Loop gefangen.
Aber jetzt hab ich wieder mal eine ruhige Minute....
Nochmal möchte ich mir das nicht antun, da bin ich echt lange dran gesessen. (^^)
Ja genau, mittlerweile zieht es sich schon ein bisserl hin. Ich muss wohl einfach mal den Hut drauf hauen, umso länger man wartet umso mehr fällt einem noch ein was man ändern könnte...
Haha, das freut mich aber.
Wobei ich schon echt verflucht gern eine CNC-Fräse hätte. Mit so einem Teil könnte ich dann ein paar Ideen verwirklichen welche ich per Hand nicht machen kann.
Vor allem Hinterschnitte/Nuten und abgestufte Löcher/Ausschnitte. Zudem wär es ein Universal-Gewindeschneider und Bleistiftspitzer - Ich bin ein bequemer Mensch.
Danke dir vielmals.
Soweit ich mich erinnern kann ging es dem Roman ja eher darum möglichst teure HW in das Gehäuse zu packen.
Ich denk mal, dass er durchaus die Möglichkeit hätte ein paar üble Sachen auf die Beine zu stellen, wenn er wollte - Kontakte hat er offensichtlich ja zu allen möglichen Leuten in der Industrie.
Dabei hab ich den noch gar nicht in Aktion gezeigt, bin noch nicht dazu gekommen einen Test zu fahren. (^^)
Sollte ich wider erwarten einen zweiten machen (unwahrscheinlich), dann kriegste 'ne PN.
Update #12
Es lichtet sich! Also, zumindest sieht es echt danach aus. Auf meiner To-Do Liste sind nur mehr zwei kleine Punkte die ich abhaken muss bevor das Zeug zum Pulvern kann.
Los geht's mit der Halterung für Aquaero / Farbwerk und Hubby. Da hab ich mich echt lange davor gedrückt - es hat sich aber so ergeben und im Nachhinein gesehen ist das der schönste Platz für das Zeugs.
Um flexibel zu bleiben habe ich die Kabel nicht verlötet sondern einfach nur mit Lüsterklemmen verbunden. Zudem kann ich hier dann recht unauffällig die 12V für die Innenraum-Beleuchtung abzapfen.
So sitzt das dann im Gehäuse drinnen. Das USB-Kabel beim Farbwerk muss ich noch verlegen, momentan kollidiert das noch mit dem Einsatz in der Front.
Bei der großen Lightbox ist das Acryl jetzt mit einem Rahmen eingefasst um zu verhindern, dass es auch zu den Seiten heraus leuchtet. Die Abdeckung ist nun fertig angepasst und hat auch schon die Löcher mit welchen die Abdeckung befestigt wird. Nicht wundern, es ist immer noch die Schutzfolie drauf.
So sieht das Ding nun verschraubt aus. Ich muss nur noch die Unterseite isolieren und ordentliche Kabel anlöten.
Der SSD-Schlitten wurde angepasst und fertig montiert. Ich musste den ein bisserl weiter nach hinten versetzen weil er sonst mit dem AGB kollidiert. Auch hier fehlen eigentlich nur noch die Kabel.
Ich bin auch noch am Überlegen, ob ich dem Tray eine 6Pin-Buchse verpasse - Aber wenn, dann kann das warten.
Ich habe doch noch eine Verblendung für den Deckel gemacht. Zudem ist es ein zweiter Anschlag für die schräge Abtrennung. Sieht einfach besser aus, wenn sämtliche ungenutzten Schraublöcher verdeckt werden.

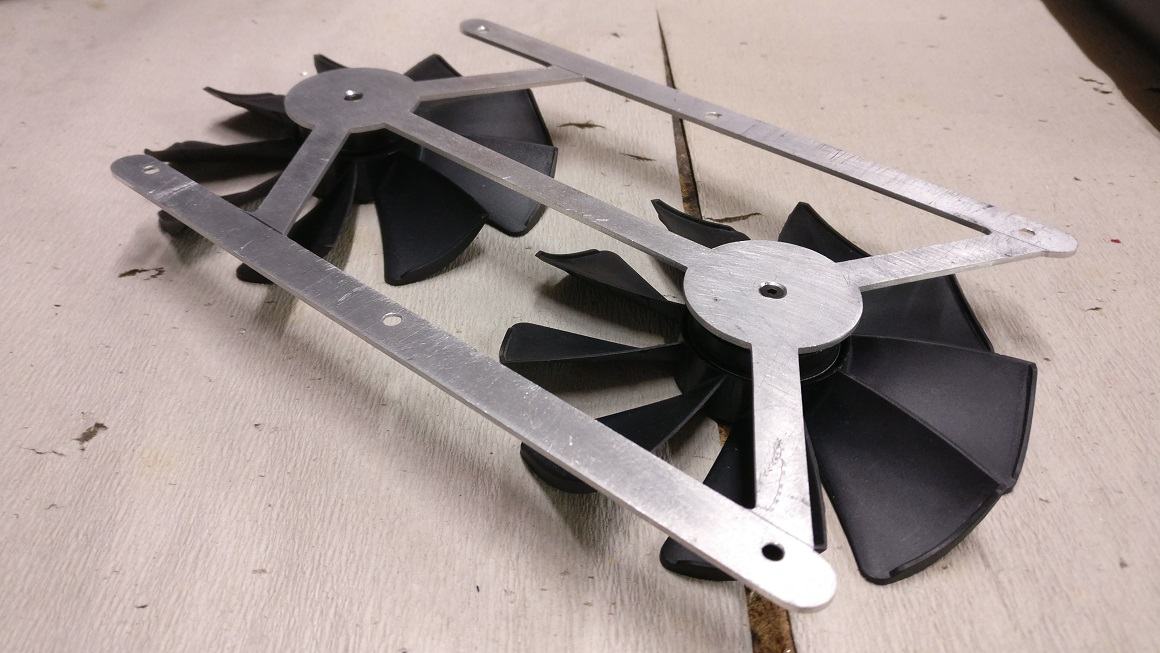

Die Lüfter wurden anschließend am Rahmen montiert. Dazu hab ich jeweils ein rundes Alustück aufgeklebt welches in der Mitte ein M3 Gewinde hat. Davon hab ich kein Foto, ist aber auch maximal unspannend.

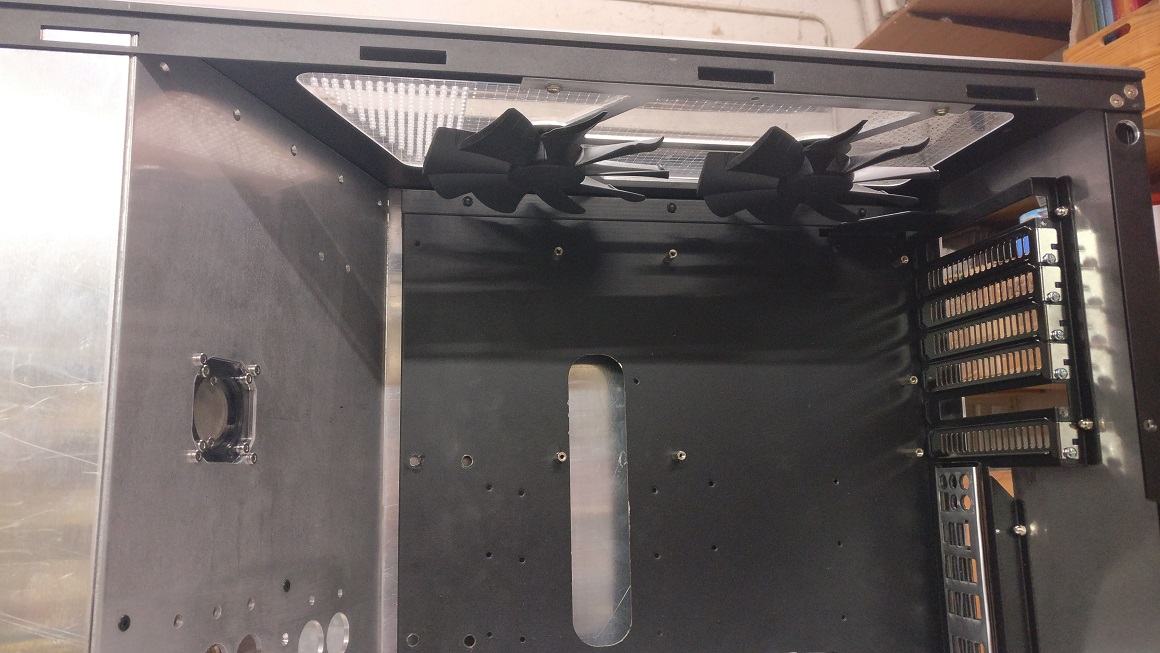

So sieht es jetzt montiert aus. Die Öffnung braucht noch ein bisserl Feinschliff und die Lüfter ihre Kabel, dann kann ich abhaken.
Auch dringend notwendig und lange überfällig war das beseitigen des Kabelsalats bei den Lüftern. Also hier der Verteiler dafür.
Der Verteiler sitzt auf Abstandhaltern, die Schrauben gehen in Gewinde, welche ich in den unteren Winkel geschnitten habe.
So sieht's aus. Die Kabel bekommen natürlich dann auch noch Sleeve ab.

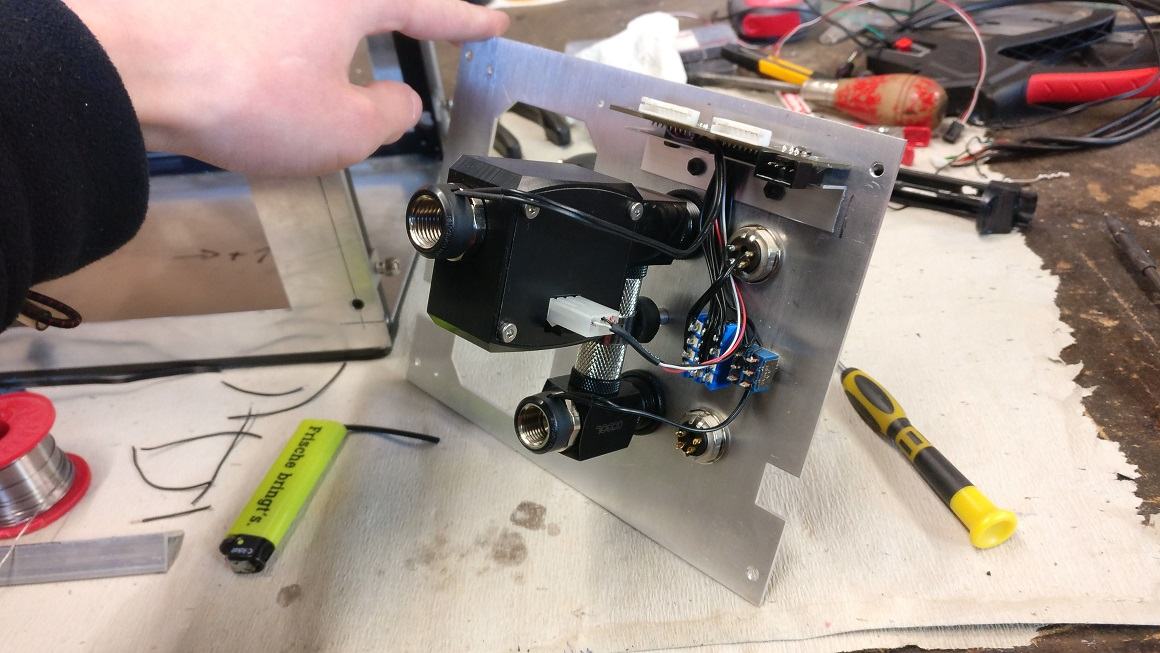

Ich hab mich auch schon mal dran gemacht alles beim NT-Panel zu verkabeln. Weil der Zusammenbau dann ein bisserl eine knappe Gschicht' wird hab ich mir hier für alles eine Steckverbindung gemacht.
Nachträglich habe ich dann noch den Stecker vom DFM gekappt damit der nicht beim NT anstößt.
So sitzen der Radi und die NT-Blende dann im Case. Die Lüfter vom Radi werden dann auch direkt da hinten eingesteckt. Somit muss ich nicht unnötig Kabel durch's Gehäuse ziehen. Es hat ja eh' schon ein wenig Überhand genommen. (^^)
Die Seitenteile sind "fertig". Müssen nur noch ein bisserl zurecht gestutzt werden.
Hier die Rückseite.
Und von Vorne. Die NT-Blende hab ich in der Zwischenzeit neu gemacht, letztens hatte ich es ja geschafft die Ausnehmungen für die Seitenteile falsch herum anzuzeichnen und auszuschneiden ohne, dass es mir aufgefallen ist... :'D
Das Debug-Modul hat ein Gehäuse bekommen weil es nun doch in den Tray gewandert ist.
Der Ausschnitt für die Segmentanzeigen muss noch angepasst werden. Dann kommt noch ein Stückchen Acryl rein um den Schattenwurf zu unterbinden.
So sieht es auf der Innenseite aus. Gleichzeitig hält die Rückseite eine Abdeckung für die Taster.
Ich zerbreche mir gerade noch den Kopf darüber, was ich mit den Kabeln mache. Ich kann die ja nicht einfach so quer über's Board spannen.
Zum Schluss noch das hier. Ich hab mir meine Oberfräse kopfüber montiert und so eingestellt, dass ich die Kante der Scheibe auf die Hälfte breche. Damit verschwindet der 2mm starke Teil im Material des Seitenteils und man sieht nur noch die Fase.
Im Großen und Ganzen funktioniert das ja echt gut. Bloß die Rundungen, da frisst sich der Fräser immer über die Kante rein. Ich hab auch schon einen Anschlag gebastelt, was aber weniger hilft als erhofft.
Und mir geht so langsam das verflixte Acryl aus. (^^)
Vielleicht kann ich einen Kollegen damit nerven, dass er mir Scheiben aus 3mm Echt-Glas macht. Ich hab leider nur 4mm Glas rumliegen, deswegen liegt das für's Erste auf Eis.
Soweit war's das für dieses Update.
Im Prinzip wird's ab jetzt nichts "neues" mehr geben. Nun geht's eigentlich nur noch darum, alles unter einen Hut zu bekommen.
Prognosen wage ich mal keine, ich geb einfach Bescheid, wenn das Zeug zum einfärben geht.
Also dann, bis zum nächsten Mal.
Aber jetzt hab ich wieder mal eine ruhige Minute....
Nochmal möchte ich mir das nicht antun, da bin ich echt lange dran gesessen. (^^)
Ja genau, mittlerweile zieht es sich schon ein bisserl hin. Ich muss wohl einfach mal den Hut drauf hauen, umso länger man wartet umso mehr fällt einem noch ein was man ändern könnte...
Wahnsinn, was hier geboten wird!
Ihr solltet mich sabbern sehen....
Haha, das freut mich aber.
Das wirklich herausragende Detail ist meiner Meinung nach, dass alle Arbeiten quasi von Hand erledigt werden/wurden. Also ohne Einsatz von CNC oder ähnlich computergestützten Maschinen.
Wobei ich schon echt verflucht gern eine CNC-Fräse hätte. Mit so einem Teil könnte ich dann ein paar Ideen verwirklichen welche ich per Hand nicht machen kann.
Vor allem Hinterschnitte/Nuten und abgestufte Löcher/Ausschnitte. Zudem wär es ein Universal-Gewindeschneider und Bleistiftspitzer - Ich bin ein bequemer Mensch.
Ich schließ mich den 2 vorherigen Posts an, Wahnsinn! Handwerklich wie auch planerisch 1A, Hut ab.
Danke dir vielmals.
der 8auer hatte ja mal nen Projekt Unvernunft. Das Projekt ist aber im Vergleich zu diesem Meisterwerk nen Gratisspielzueg von Mcdonalds^^
Der LED-Strip im HK Tube ist der absolute Knaller. Hast du da noch nen paar von...ich will haben
Soweit ich mich erinnern kann ging es dem Roman ja eher darum möglichst teure HW in das Gehäuse zu packen.
Ich denk mal, dass er durchaus die Möglichkeit hätte ein paar üble Sachen auf die Beine zu stellen, wenn er wollte - Kontakte hat er offensichtlich ja zu allen möglichen Leuten in der Industrie.
Dabei hab ich den noch gar nicht in Aktion gezeigt, bin noch nicht dazu gekommen einen Test zu fahren. (^^)
Sollte ich wider erwarten einen zweiten machen (unwahrscheinlich), dann kriegste 'ne PN.
Update #12
Es lichtet sich! Also, zumindest sieht es echt danach aus. Auf meiner To-Do Liste sind nur mehr zwei kleine Punkte die ich abhaken muss bevor das Zeug zum Pulvern kann.
Los geht's mit der Halterung für Aquaero / Farbwerk und Hubby. Da hab ich mich echt lange davor gedrückt - es hat sich aber so ergeben und im Nachhinein gesehen ist das der schönste Platz für das Zeugs.
Um flexibel zu bleiben habe ich die Kabel nicht verlötet sondern einfach nur mit Lüsterklemmen verbunden. Zudem kann ich hier dann recht unauffällig die 12V für die Innenraum-Beleuchtung abzapfen.
So sitzt das dann im Gehäuse drinnen. Das USB-Kabel beim Farbwerk muss ich noch verlegen, momentan kollidiert das noch mit dem Einsatz in der Front.
Bei der großen Lightbox ist das Acryl jetzt mit einem Rahmen eingefasst um zu verhindern, dass es auch zu den Seiten heraus leuchtet. Die Abdeckung ist nun fertig angepasst und hat auch schon die Löcher mit welchen die Abdeckung befestigt wird. Nicht wundern, es ist immer noch die Schutzfolie drauf.
So sieht das Ding nun verschraubt aus. Ich muss nur noch die Unterseite isolieren und ordentliche Kabel anlöten.
Der SSD-Schlitten wurde angepasst und fertig montiert. Ich musste den ein bisserl weiter nach hinten versetzen weil er sonst mit dem AGB kollidiert. Auch hier fehlen eigentlich nur noch die Kabel.
Ich bin auch noch am Überlegen, ob ich dem Tray eine 6Pin-Buchse verpasse - Aber wenn, dann kann das warten.
Ich habe doch noch eine Verblendung für den Deckel gemacht. Zudem ist es ein zweiter Anschlag für die schräge Abtrennung. Sieht einfach besser aus, wenn sämtliche ungenutzten Schraublöcher verdeckt werden.
Die Lüfter wurden anschließend am Rahmen montiert. Dazu hab ich jeweils ein rundes Alustück aufgeklebt welches in der Mitte ein M3 Gewinde hat. Davon hab ich kein Foto, ist aber auch maximal unspannend.
So sieht es jetzt montiert aus. Die Öffnung braucht noch ein bisserl Feinschliff und die Lüfter ihre Kabel, dann kann ich abhaken.
Auch dringend notwendig und lange überfällig war das beseitigen des Kabelsalats bei den Lüftern. Also hier der Verteiler dafür.
Der Verteiler sitzt auf Abstandhaltern, die Schrauben gehen in Gewinde, welche ich in den unteren Winkel geschnitten habe.
So sieht's aus. Die Kabel bekommen natürlich dann auch noch Sleeve ab.
Ich hab mich auch schon mal dran gemacht alles beim NT-Panel zu verkabeln. Weil der Zusammenbau dann ein bisserl eine knappe Gschicht' wird hab ich mir hier für alles eine Steckverbindung gemacht.
Nachträglich habe ich dann noch den Stecker vom DFM gekappt damit der nicht beim NT anstößt.
So sitzen der Radi und die NT-Blende dann im Case. Die Lüfter vom Radi werden dann auch direkt da hinten eingesteckt. Somit muss ich nicht unnötig Kabel durch's Gehäuse ziehen. Es hat ja eh' schon ein wenig Überhand genommen. (^^)
Die Seitenteile sind "fertig". Müssen nur noch ein bisserl zurecht gestutzt werden.
Hier die Rückseite.
Und von Vorne. Die NT-Blende hab ich in der Zwischenzeit neu gemacht, letztens hatte ich es ja geschafft die Ausnehmungen für die Seitenteile falsch herum anzuzeichnen und auszuschneiden ohne, dass es mir aufgefallen ist... :'D
Das Debug-Modul hat ein Gehäuse bekommen weil es nun doch in den Tray gewandert ist.
Der Ausschnitt für die Segmentanzeigen muss noch angepasst werden. Dann kommt noch ein Stückchen Acryl rein um den Schattenwurf zu unterbinden.
So sieht es auf der Innenseite aus. Gleichzeitig hält die Rückseite eine Abdeckung für die Taster.
Ich zerbreche mir gerade noch den Kopf darüber, was ich mit den Kabeln mache. Ich kann die ja nicht einfach so quer über's Board spannen.
Zum Schluss noch das hier. Ich hab mir meine Oberfräse kopfüber montiert und so eingestellt, dass ich die Kante der Scheibe auf die Hälfte breche. Damit verschwindet der 2mm starke Teil im Material des Seitenteils und man sieht nur noch die Fase.
Im Großen und Ganzen funktioniert das ja echt gut. Bloß die Rundungen, da frisst sich der Fräser immer über die Kante rein. Ich hab auch schon einen Anschlag gebastelt, was aber weniger hilft als erhofft.
Und mir geht so langsam das verflixte Acryl aus. (^^)
Vielleicht kann ich einen Kollegen damit nerven, dass er mir Scheiben aus 3mm Echt-Glas macht. Ich hab leider nur 4mm Glas rumliegen, deswegen liegt das für's Erste auf Eis.
Soweit war's das für dieses Update.
Im Prinzip wird's ab jetzt nichts "neues" mehr geben. Nun geht's eigentlich nur noch darum, alles unter einen Hut zu bekommen.
Prognosen wage ich mal keine, ich geb einfach Bescheid, wenn das Zeug zum einfärben geht.
Also dann, bis zum nächsten Mal.
Zuletzt bearbeitet:
Hast du mal die Laufrichtung beim Fräsen variiert? Also in bzw. gegen Richtung der Rotation des Fräsers?
Und wieder absolut hervorragende Arbeiten die du uns hier präsentierst.
Hast du mal die Laufrichtung beim Fräsen variiert? Also in bzw. gegen Richtung der Rotation des Fräsers?
Und wieder absolut hervorragende Arbeiten die du uns hier präsentierst.
Freihand funktioniert Gegenlauf-Fräsen besser. Sonst, bei Gleichlauf wird die Schnittkante wellig weil es mir das Werkstück immer wegzieht.
Ich schiebe das derweilen aber mal galant beiseite - Die Fenster kann ich ja jederzeit machen.
Danke dir.
HLuxx
Urgestein
Dein Build-Log ist einfach absolute Oberklasse. Das was du hier handwerklich zeigst, noch dazu in verschiedenen Bereichen, ist einfach Wahnsinn. Danke das du uns teilhaben lässt, ich freue mich schon sehr auf die kommenden Parts
Tingeltangel-Bob
Banned
Der Sabber läuft weiter...
Rabauke123
Urgestein
Bin da gerade echt gespalten was du da baust ist ganz große Klasse 👍
Aber jedesmal wenn ich hier rein schaue sagt mir eine kleine Stimme das ich auch wieder ein tj brauche...
was du da baust ist ganz große Klasse 👍Aber jedesmal wenn ich hier rein schaue sagt mir eine kleine Stimme das ich auch wieder ein tj brauche...
Vielen Dank!
Und gerne doch, macht ja auch echt Spaß den Thread hier am laufen zu halten.
Der Sabber läuft weiter...
Ausreichend trinken nicht vergessen. Ich möchte ja nicht, dass du meinetwegen noch dehydrierst...
Bin da gerade echt gespalten
Aber jedesmal wenn ich hier rein schaue sagt mir eine kleine Stimme das ich auch wieder ein tj brauche...
Merci
Ich denke auch, dass du ein Temjin brauchst. Das ist ein Verlangen, dem man ruhig mal nachgeben kann.
Kleines Status-Update:
Ich habe heute sämtliche Teile zum Pulverbeschichten gebracht.
Hier mal ein Überblick. Nicht mit am Bild sind der Gehäuse-Rahmen, die originale Midplate, die originalen rückseitigen Streben sowie der Einsatz für die Front. Insgesamt 32 Einzelteile also welche in ein mattes Schwarz getaucht werden. Wenn es gut läuft, dann bekomme ich gegen Ende nächster, ansonsten zu Beginn übernächster Woche alles wieder.
Ich sitze schon auf glühenden Kohlen.
In der Zwischenzeit kann ich die ganzen restlichen Kleinteile lackieren und schon mal damit beginnen die Kabel vorzubereiten.
Tingeltangel-Bob
Banned
Du wolltest ja keinen von meinen zwei 😬Bin da gerade echt gespalten
Aber jedesmal wenn ich hier rein schaue sagt mir eine kleine Stimme das ich auch wieder ein tj brauche...
Rabauke123
Urgestein
Du wolltest keinen Preis verraten
Aber ist auch gut so, basteln ist bei mir leider rum, und tj ohne basteln geht gar nicht
Aber ist auch gut so, basteln ist bei mir leider rum, und tj ohne basteln geht gar nicht
Verminaard
Enthusiast
Ich haett da auch noch eins rumfliegen.
Ob ich in absehbarer Zeit dazukomme?
Wenn ich mir dann die Arbeiten wie hier in diesem Thread anschaue, scheue ich mich sogar ein bisschen davor.
Denke nicht dass ich das so gut hinbekomme.
Ob ich in absehbarer Zeit dazukomme?
Wenn ich mir dann die Arbeiten wie hier in diesem Thread anschaue, scheue ich mich sogar ein bisschen davor.
Denke nicht dass ich das so gut hinbekomme.
Imho ist der Sinn der Sache, dass man Spaß am Basteln hat.
Ich bin prinzipiell nie vollständig mit dem zufrieden, was am Ende dabei rauskommt.
Aber das ist dann halt die Motivation dafür, dass man immer weiter macht. Ich mach mir ja jetzt schon Gedanken über das nächste Case. (^^)
Ähnliche Themen
[User-Review]
Grandstream Access Points - bye bye Mikrotik
[User-Review]
Lesertest zum Phanteks NV5 MKII
