USB 3.0 Header Pin Belegung

[Dave223]

Hallo.

Habe hier einen Rechner bekommen, mit Front USB 3.0. auf dem Board ist hierfür ein 19 Pin Anschluss (blau). Jedoch sehe ich, dass Pin 10 weg ist. Also der ganz unten rechts (spiegelverkehrt zum Leerpin quasi). Ich hab nun schon mehrere Seiten durchforstet um eine Erklärung zu finden, was dieser für eine Funktion hat. Auf manchen Seiten steht, der ist für die OTG Erkennung da, andere sagen zur Erkennung ob was angeschlossen ist bzw Überspannungsschutz. Jemand hier Ahnung was er genau macht und ob es auch ohne geht? Beim Test funktionierte der USB Stick trotzdem



[frkazid]

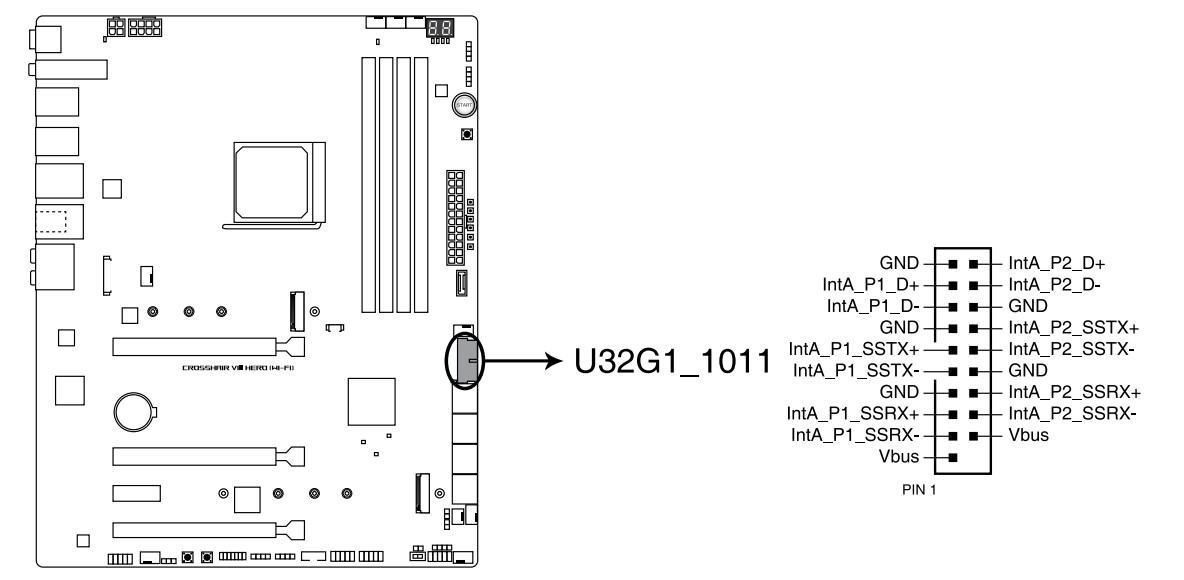

Da ich mal annehme, dass es sich dabei um nen Standardheader handelt, reicht ja der Auszug aus dem Handbuch ^^



[Dave223]

Das Problem ist, dass es dort eben als GND betitelt ist. Auf allen anderen Bildern als ID Pin. Die Frage ist eben, muss er zwingend da sein?


Anzumerken ist auch, dass eh nur ein Front USB vorhanden ist (der Anschluss kann ja 2 bedienen).
