Usb-C Auslastung

[Lukarius]

Moin hätte eine Frage.
ich habe eine Usb-C Docking Station von Hp (G5). Über diese will ich ein Macbook betreiben. Reicht das einen Kabel das 10 Gbit/s schafft, das Macbook aufzuladen (120 Watt), Internet (RJ45 anschluss) 200 mbit/s, dann noch usb komponenten (Maus, Tastatur), einen 4k 32 Zoll Monitor (LG Ultrafine 32 Zoll) per Displayport und eine externe Festplatte (Sandisk Extreme max 1 Gbit/s). Kommt mir etwas viel vor für ein Kabel 😅. Die Docking Station bittet zwar die ganzen Anschlüsse an, bin mir aber nicht sicher ob das alles gleichzeitig geht.
Vielen Dank schonmal für eine Antwort!



[Eye-Q]

Die maximale Datenübertragungsrate hat nichts damit zu tun, wie viel Strom dem angeschlossenen Gerät bereitgestellt werden kann, da Strom- und Datenübertragung nicht über die selben Pins geführt werden. Ob das Macbook wirklich 120 Watt benötigt wage ich zu bezweifeln, vielleicht kann das mitgelieferte Netzteil maximal 120 Watt liefern, das Notebook wird aber wahrscheinlich weniger Strom aufnehmen. Ohne die genaue Bezeichnung der Docking Station und des Macbooks ist es aber unmöglich zu sagen, ob die Stromversorgung in diesem Fall funktioniert.
Die Komponenten, die Du aufgezählt hast, benötigen einerseits nicht ständig die gesamte maximal mögliche Bandbreite und zweitens ergeben die Summen immer noch deutlich weniger als 10 Gbit/s, die theoretisch über den "USB 3.1 Gen 2"-Anschluss übertragen werden können.
Des weiteren kann es sein, dass das Macbook den DisplayPort nicht über den USB-Anschluss führt und somit der Monitor nicht funktioniert. Auch hier werden die genauen Bezeichnungen der Dockingstation und des Macbooks benötigt.

Zuletzt ist es auch nicht hundertprozentig sichergestellt, dass eine HP USB-C-Dockingstation mit einem Macbook funktioniert. Zumindest Dell und HP verstehen sich erfahrungsgemäß manchmal nicht, da kann es gut sein, dass HP und Apple auch nicht komplett kompatibel sind.

Aaaber: wenn Du die beiden Teile schon hast, wie Du es geschrieben hast, wieso steckst Du die nicht einfach zusammen und schaust was passiert (nachdem Du geschaut hast, wie viel Strom die Dockingstation liefern kann und wie viel Strom das Macbook wirklich benötigt)? Mehr als nicht oder nur teilweise funktionieren kann es nicht, dafür gibt es zu viele Schutzschaltungen.



[Alpha11]

Up to 100W via USB-C TM (up to 75W on non HP machines)

https://www8.hp.com/h20195/v2/GetPDF.aspx/4AA7-5464ENW.pdf

Nein!

Außerdem gibts AFAIK kein Macbook, das 120W Power Delivery per USB C unterstützt.

Mehr als die da möglichen 75W unterstützen aber natürlich schon etliche Macbooks...

Welche Kiste genau?

https://h20195.www2.hp.com/v2/GetDocument.aspx?docname=c04168358

Und ein externer 4K Monitor und die Sandisk Extreme parallel nutzen ist selbst an nem MAC da kein Prob!

For Apple users, the maximum display resolution using Apple is one display on a DP 1.4 host at UHD@60Hz.
On an Apple DP 1.2 host you will get QHD~2.5K

Außer du hast da ein schon ziemlich altes Macbook, das nur DP 1.2 per USB C unterstützt.

P.S.

Identify your Mac power adapter – Apple Support (MY)

Find out which power adapter and cable comes with your Mac laptop and how to check the wattage of a connected power adapter or display.

support.apple.com

Auf die absolut komische Idee an nem Macbook wären per USB C mehr als 96W überhaupt möglich muß man auch erstmal kommen.



[Lukarius]

Die maximale Datenübertragungsrate hat nichts damit zu tun, wie viel Strom dem angeschlossenen Gerät bereitgestellt werden kann, da Strom- und Datenübertragung nicht über die selben Pins geführt werden. Ob das Macbook wirklich 120 Watt benötigt wage ich zu bezweifeln, vielleicht kann das mitgelieferte Netzteil maximal 120 Watt liefern, das Notebook wird aber wahrscheinlich weniger Strom aufnehmen. Ohne die genaue Bezeichnung der Docking Station und des Macbooks ist es aber unmöglich zu sagen, ob die Stromversorgung in diesem Fall funktioniert.
Die Komponenten, die Du aufgezählt hast, benötigen einerseits nicht ständig die gesamte maximal mögliche Bandbreite und zweitens ergeben die Summen immer noch deutlich weniger als 10 Gbit/s, die theoretisch über den "USB 3.1 Gen 2"-Anschluss übertragen werden können.
Des weiteren kann es sein, dass das Macbook den DisplayPort nicht über den USB-Anschluss führt und somit der Monitor nicht funktioniert. Auch hier werden die genauen Bezeichnungen der Dockingstation und des Macbooks benötigt.

Zuletzt ist es auch nicht hundertprozentig sichergestellt, dass eine HP USB-C-Dockingstation mit einem Macbook funktioniert. Zumindest Dell und HP verstehen sich erfahrungsgemäß manchmal nicht, da kann es gut sein, dass HP und Apple auch nicht komplett kompatibel sind.

Aaaber: wenn Du die beiden Teile schon hast, wie Du es geschrieben hast, wieso steckst Du die nicht einfach zusammen und schaust was passiert (nachdem Du geschaut hast, wie viel Strom die Dockingstation liefern kann und wie viel Strom das Macbook wirklich benötigt)? Mehr als nicht oder nur teilweise funktionieren kann es nicht, dafür gibt es zu viele Schutzschaltungen.

Moin erstmal danke für die Antwort. Ich hab von meiner Arbeit die Docking Station bekommen (https://www.amazon.de/dp/B07RGC9QSL/ref=cm_sw_r_cp_awdb_imm_WEQ9F687JH99XRN1YB4Y). Ich würde mir bald ein Macbook air kaufen und wollte schauen ob die Docking Station ausreicht für meinen Anwendungszweck. Bei den 120 Watt hab ich mich geirrt, das Dock hat isgesamt einen Verbrauch von 120 und lädt das Gerät max mit 100.

Beitrag automatisch zusammengeführt: 01.08.2021

Up to 100W via USB-C TM (up to 75W on non HP machines)

https://www8.hp.com/h20195/v2/GetPDF.aspx/4AA7-5464ENW.pdf

Nein!

Außerdem gibts AFAIK kein Macbook, das 120W Power Delivery per USB C unterstützt.

Mehr als die da möglichen 75W unterstützen aber natürlich schon etliche Macbooks...

Welche Kiste genau?

https://h20195.www2.hp.com/v2/GetDocument.aspx?docname=c04168358

Und ein externer 4K Monitor und die Sandisk Extreme parallel nutzen ist selbst an nem MAC da kein Prob!

For Apple users, the maximum display resolution using Apple is one display on a DP 1.4 host at UHD@60Hz.
On an Apple DP 1.2 host you will get QHD~2.5K

Außer du hast da ein schon ziemlich altes Macbook, das nur DP 1.2 per USB C unterstützt.

P.S.

Identify your Mac power adapter – Apple Support (MY)

Find out which power adapter and cable comes with your Mac laptop and how to check the wattage of a connected power adapter or display.

support.apple.com

Auf die absolut komische Idee an nem Macbook wären per USB C mehr als 96W überhaupt möglich muß man auch erstmal kommen.

Okay danke für die Antwort!

also sollte wenn ich mir ein Macbook air kaufe, ich über das eine Kabel, einen 4k Monitor per DB benutzen können, Internet bekommen, aufladen, Tastatur maus per usb A nutzen können und auch meine Sandisk pro auf den usb c steckplatz vorne, mit einen usb c auf usb c kabel voll mit 1 Gbit/s nutzen können!
Hab viel gelesen das usb c docks nicht so viel könnten, weil sie nur 10 Gbit/s haben anstatt 40 Gbit/s von Thunderbolt 3.



[Alpha11]

"6. Was bedeutet eigentlich Alternate Mode?

Typ-C kann mehr, als nur USB-Daten über die Leitungen zu senden. Bestimmte Kanäle innerhalb des Steckers lassen sich mit alternativen Modi (Englisch: Alternate Mode, kurz: Alt Mode) belegen. In diesem Fall sind sie für andere Protokolle konfiguriert – wie etwa Displayport (DP), High Definition Multimedia Interface (HDMI), Mobile High-Definition Link (MHL) oder Peripherial Component Interconnect Express (PCIe). Für Alt-Modes sind maximal zehn Kanäle vorgesehen. Wie diese belegt werden, schreibt die Alt-Spezifikation vor."

FAQ: 10 Fragen und Antworten zu USB-C

Typ-C verspricht, der vielseitigste USB-Anschluss aller Zeiten zu sein. Wir liefern Antworten auf die wichtigsten Fragen.

www.pcwelt.de

What is a USB Type-C Alternate Mode?​

Alternate Mode (sometimes abbreviated Alt Mode) is a feature of USB-C that allows the physical jack to carry other types of video and data signals without the need for conversion.

Current USB Type-C alt modes include:

• Thunderbolt
• DisplayPort
• HDMI
• MHL
• Analog audio

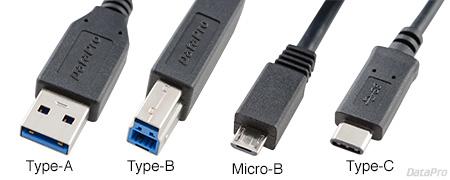

DataPro's USB-C Guide and FAQ

USB 3.1 Type-C (sometimes abbreviated as USB-C) has been been making headlines with its radical redesign of the ubiquitous USB connector, and intriguing new features. Where did it come from? Where is it going? And how can you make use of it? Read on!

www.datapro.net

Reddit - Dive into anything

www.reddit.com

Ja und sonst würde da an ner reinen USB C Dock auch überhaupt nix per Videoausgang laufen, weil das da immer über den Alt Modus läuft!

Das M1 MacBook Air unterstützt per USB C immer den DP 1.4 Alt Modus (für alle! Videoausgänge der Dock) und wenn schon Apple, dann natürlich immer mit M1 CPU!

Zudem ist bei dem Teil natürlich bei 30W Power Delivery per USB C Schluß mit lustig, jenau wie beim orginalem Apple USB C Netzteil für die Kiste!!!

Mac-Netzteil identifizieren - Apple Support (DE)

Hier erfährst du, welches Netzteil und Kabel zum Lieferumfang deines Mac-Laptops gehören und wie du die elektrische Leistung eines angeschlossenen Netzteils oder Displays prüfen kannst.

support.apple.com

Mit der G5 Dock wirds da aber immer beim duplizieren der Anzeige bleiben:

HP USB-C Dock G5 on New MacBook with M1 Chip - Minitor not working

Hi. I'm using HP USB-C Dock G5 with my MacBooks. The capability of this dock with Macs were generally great. However with the new release of MacBooks with M1 chip, the monitors cannot be detected. Tried both HDMI and DP. Hope this can be raised to development team to request a new firmware...

h30434.www3.hp.com

Wenn man das nicht will muß es da schon z.B. ne G2 Dock mit DisplayLink Chip = "USB Grafikkarte" sein, das hat aber viele Nachteile, u.a. auch für die Bandbreite und Geschwindigkeit der SSD!

Allgemein kauft man natürlich nur ne Apple Kiste, wenn man auf MAC-OS geeicht ist!

P.S.

i-tec Thunderbolt 3 3x Display Docking Station ab € 138,95 (2024) | Preisvergleich Geizhals Deutschland

✔ Preisvergleich für i-tec Thunderbolt 3 3x Display Docking Station ✔ Produktinfo ⇒ Typ: LAN-Adapter, USB-Hub, Cardreader, Videoadapter • Bauform: 1x extern kabelgebunden • Anbindung: 1x Th… ✔ Adapter & Hubs ✔ Testberichte ✔ Günstig kaufen

geizhals.de

TB3TRIPLEDOCKPD | i-tec Thunderbolt 3 3x Display Docking Station + Power Delivery 96W | i-tec

TB3TRIPLEDOCKPD - i-tec Thunderbolt 3 3x Display Docking Station + Power Delivery 96W

i-tec.pro

Mit der Dock läuft das auch da immer vernünftig und schnell!

Charging Performance​

Apple continues shipping the MacBook Air with the compact 30W power adapter. We have also tested the charging performance with the more power 96W unit from the current MacBook Pro 16. The initial charging performance was increased from 31 to around 43 Watts for the first 45 minutes before it dropped. Overall, the charging time was reduced by 17 minutes to 2:23 hours. In addition to the shorter charging time, the more powerful PSU also gives more headroom when you use the device during the charging process. In this case, the charging time with the included 30W adapter would be much higher.

Apple MacBook Air M1 with 50 % longer battery runtime, but the weak power adapter limits the charging performance

Apple advertises much longer battery runtimes for the MacBook Air with the new M1 processor. We can confirm this after our initial tests with an improvement of more than 50%. However, Apple still uses the small 30W power adapter, which limits the charging performance.

www.notebookcheck.net

Und die Akkuladung ist bei dem Teil immer stark reduziert, absolut egal womit man da lädt!



[Lukarius]

"6. Was bedeutet eigentlich Alternate Mode?

Typ-C kann mehr, als nur USB-Daten über die Leitungen zu senden. Bestimmte Kanäle innerhalb des Steckers lassen sich mit alternativen Modi (Englisch: Alternate Mode, kurz: Alt Mode) belegen. In diesem Fall sind sie für andere Protokolle konfiguriert – wie etwa Displayport (DP), High Definition Multimedia Interface (HDMI), Mobile High-Definition Link (MHL) oder Peripherial Component Interconnect Express (PCIe). Für Alt-Modes sind maximal zehn Kanäle vorgesehen. Wie diese belegt werden, schreibt die Alt-Spezifikation vor."

FAQ: 10 Fragen und Antworten zu USB-C

Typ-C verspricht, der vielseitigste USB-Anschluss aller Zeiten zu sein. Wir liefern Antworten auf die wichtigsten Fragen.

www.pcwelt.de

What is a USB Type-C Alternate Mode?​

Alternate Mode (sometimes abbreviated Alt Mode) is a feature of USB-C that allows the physical jack to carry other types of video and data signals without the need for conversion.

Current USB Type-C alt modes include:

• Thunderbolt
• DisplayPort
• HDMI
• MHL
• Analog audio

DataPro's USB-C Guide and FAQ

USB 3.1 Type-C (sometimes abbreviated as USB-C) has been been making headlines with its radical redesign of the ubiquitous USB connector, and intriguing new features. Where did it come from? Where is it going? And how can you make use of it? Read on!

www.datapro.net

Reddit - Dive into anything

www.reddit.com

Ja und sonst würde da an ner reinen USB C Dock auch überhaupt nix per Videoausgang laufen, weil das da immer über den Alt Modus läuft!

Das M1 MacBook Air unterstützt per USB C immer den DP 1.4 Alt Modus (für alle! Videoausgänge der Dock) und wenn schon Apple, dann natürlich immer mit M1 CPU!

Zudem ist bei dem Teil natürlich bei 30W Power Delivery per USB C Schluß mit lustig, jenau wie beim orginalem Apple USB C Netzteil für die Kiste!!!

Mac-Netzteil identifizieren - Apple Support (DE)

Hier erfährst du, welches Netzteil und Kabel zum Lieferumfang deines Mac-Laptops gehören und wie du die elektrische Leistung eines angeschlossenen Netzteils oder Displays prüfen kannst.

support.apple.com

Mit der G5 Dock wirds da aber immer beim duplizieren der Anzeige bleiben:

HP USB-C Dock G5 on New MacBook with M1 Chip - Minitor not working

Hi. I'm using HP USB-C Dock G5 with my MacBooks. The capability of this dock with Macs were generally great. However with the new release of MacBooks with M1 chip, the monitors cannot be detected. Tried both HDMI and DP. Hope this can be raised to development team to request a new firmware...

h30434.www3.hp.com

Wenn man das nicht will muß es da schon z.B. ne G2 Dock mit DisplayLink Chip = "USB Grafikkarte" sein, das hat aber viele Nachteile, u.a. auch für die Bandbreite und Geschwindigkeit der SSD!

Allgemein kauft man natürlich nur ne Apple Kiste, wenn man auf MAC-OS geeicht ist!

P.S.

i-tec Thunderbolt 3 3x Display Docking Station ab € 138,95 (2024) | Preisvergleich Geizhals Deutschland

✔ Preisvergleich für i-tec Thunderbolt 3 3x Display Docking Station ✔ Produktinfo ⇒ Typ: LAN-Adapter, USB-Hub, Cardreader, Videoadapter • Bauform: 1x extern kabelgebunden • Anbindung: 1x Th… ✔ Adapter & Hubs ✔ Testberichte ✔ Günstig kaufen

geizhals.de

TB3TRIPLEDOCKPD | i-tec Thunderbolt 3 3x Display Docking Station + Power Delivery 96W | i-tec

TB3TRIPLEDOCKPD - i-tec Thunderbolt 3 3x Display Docking Station + Power Delivery 96W

i-tec.pro

Mit der Dock läuft das auch da immer vernünftig und schnell!

Charging Performance​

Apple continues shipping the MacBook Air with the compact 30W power adapter. We have also tested the charging performance with the more power 96W unit from the current MacBook Pro 16. The initial charging performance was increased from 31 to around 43 Watts for the first 45 minutes before it dropped. Overall, the charging time was reduced by 17 minutes to 2:23 hours. In addition to the shorter charging time, the more powerful PSU also gives more headroom when you use the device during the charging process. In this case, the charging time with the included 30W adapter would be much higher.

Apple MacBook Air M1 with 50 % longer battery runtime, but the weak power adapter limits the charging performance

Apple advertises much longer battery runtimes for the MacBook Air with the new M1 processor. We can confirm this after our initial tests with an improvement of more than 50%. However, Apple still uses the small 30W power adapter, which limits the charging performance.

www.notebookcheck.net

Und die Akkuladung ist bei dem Teil immer stark reduziert, absolut egal womit man da lädt!

Danke 🙏🏽
