[Sammelthread] WaKü-Bastelfotos

[GySgtHartman404]

Denk mal er meint Tassos Eigenbaucase.



[o$$!ram]

Tasso hat ein Eigenbau Case?



[MysteriousNap]

Eventuell



[namealwaysinuse]

Der **WaKü-Bastel-Bilder-Thread** (ungesplittet) !! Regelupdate, 1. Post beac...

Eventuell

Haha

@Ossi wer nicht?

Worklog folgt

50l vs 6l



[Braddock]

Edit: Tatsache



[namealwaysinuse]

Falscher Thread? :P



[MysteriousNap]

Hah ein Apple Trash Can Klon Btw das Teil gedruckt bekommen?



[namealwaysinuse]

Logo mit Wakü



[MysteriousNap]

Schick! Hast du das jetzt doch irgendwo im gesamten Drucken lassen?



[namealwaysinuse]

Der **WaKü-Bastel-Bilder-Thread** (ungesplittet) !! Regelupdate, 1. Post beac...

Nein nur den Boden das top ist ein...

Rhetorische Pause

Mülleimer...

Edit: lackiert wird Anthrazit wenn es fertig ist... Noch gibt es ein paar kleine Platz Probleme ^^



[JtotheK]

Eher ne Vase, oder?

Ansonsten, geiler Mülleimer.



[Jippchen]

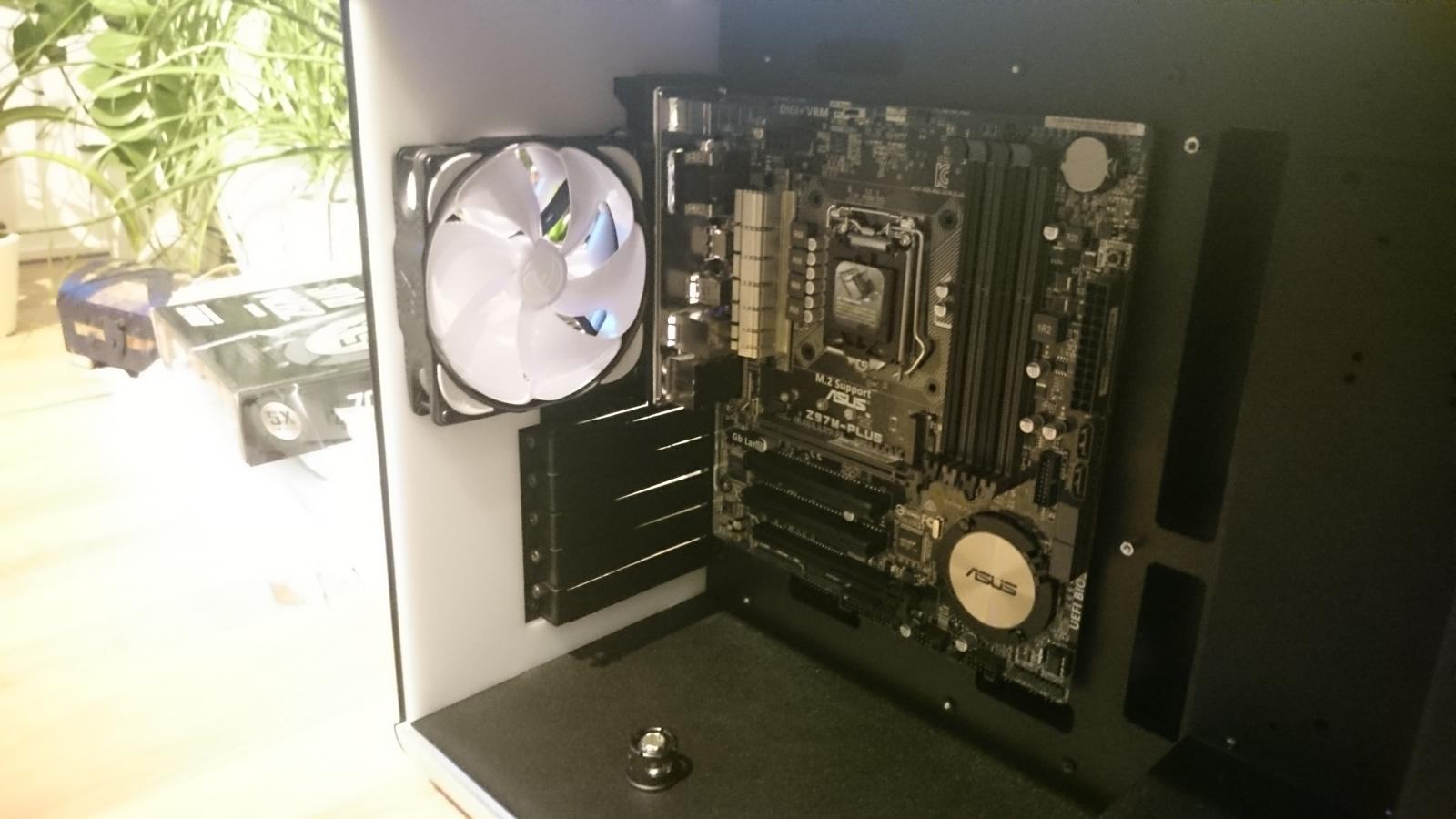

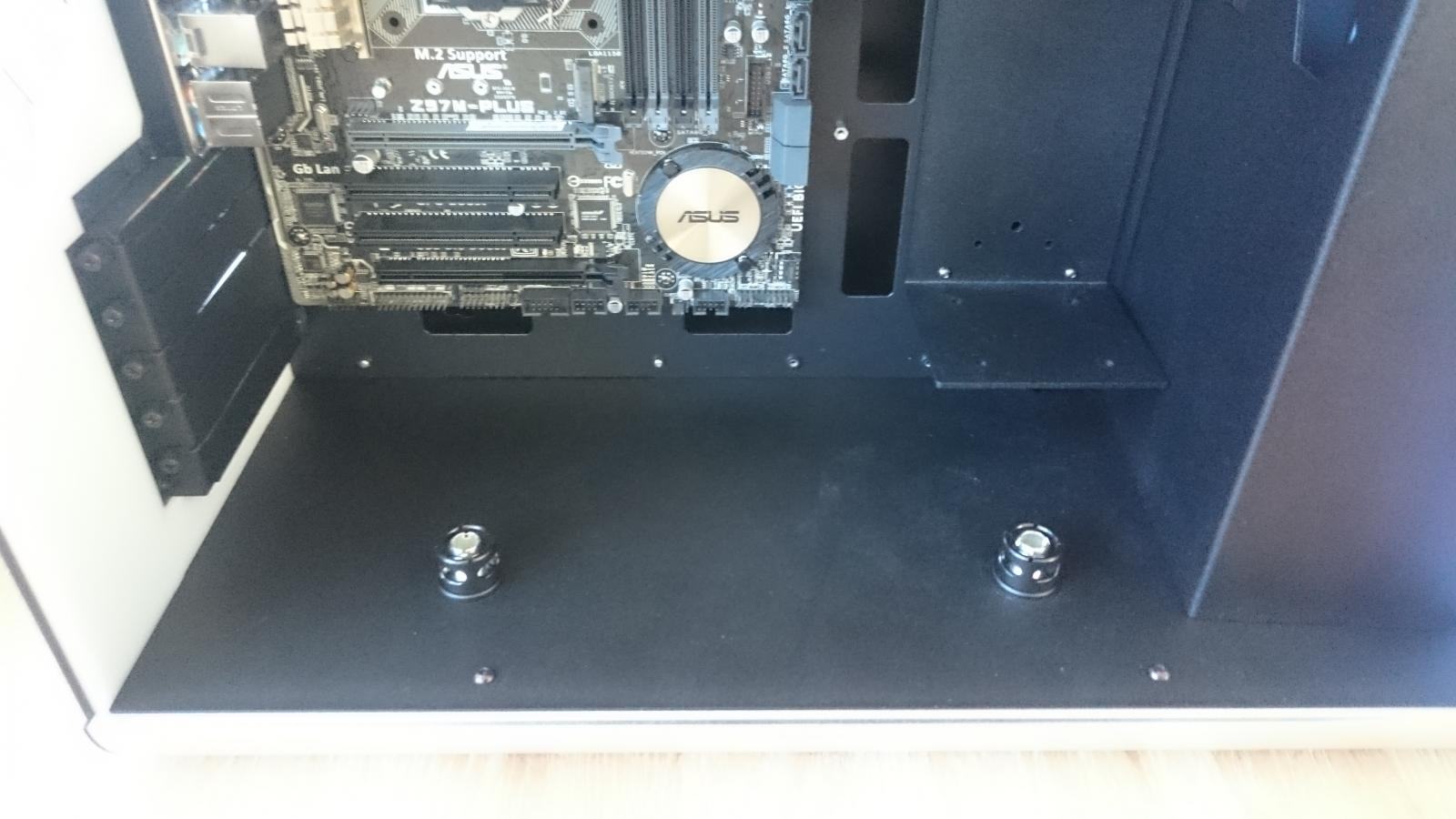

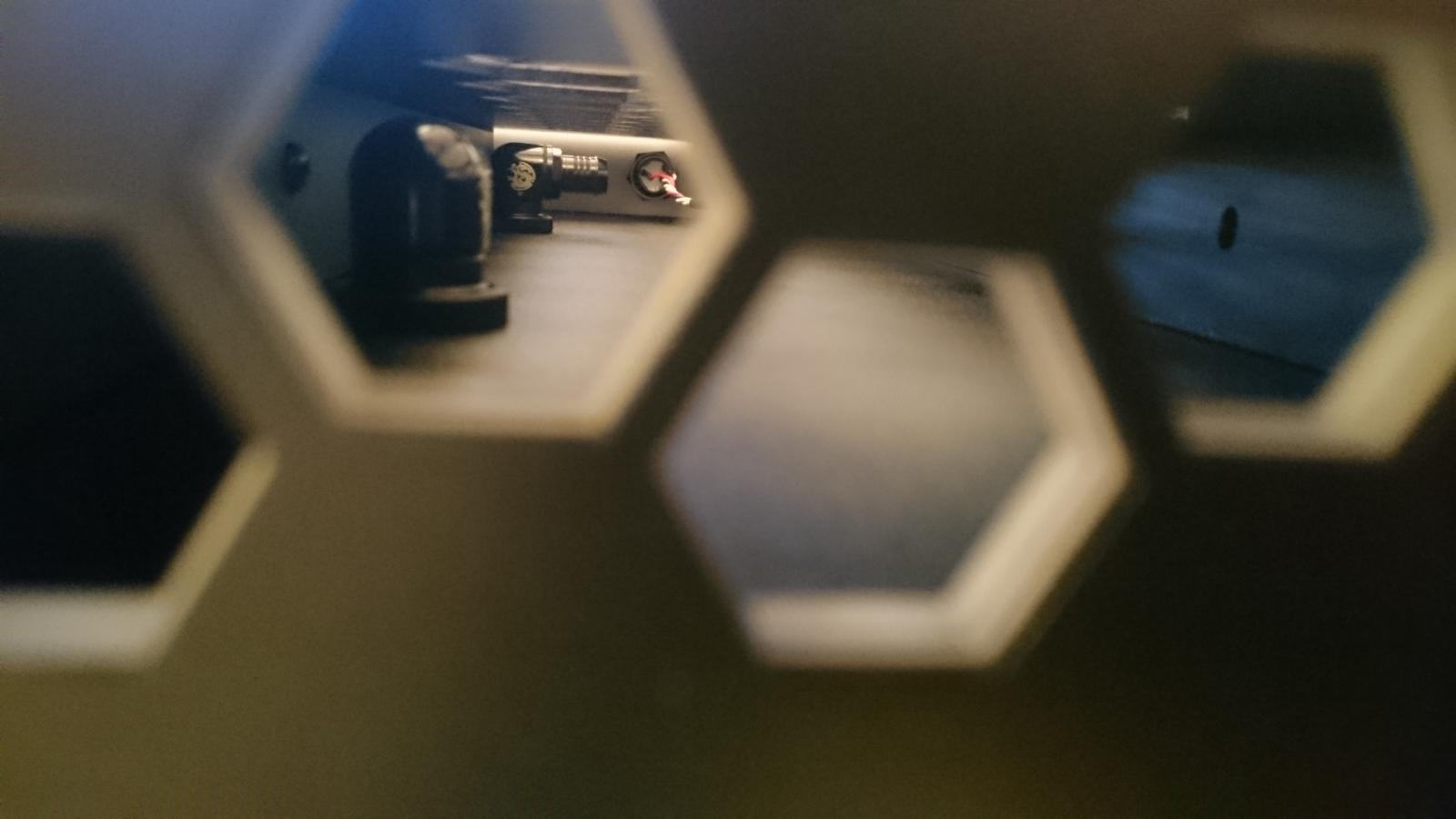

Hier mal mein Stand der Dinge. Das war Das Hex Gear von Daniel76
https://picload.org/image/wpdwlgi/20160313_165258.jpg
https://picload.org/image/wpdwlgw/20160313_165424.jpg

ist noch nicht ganz fertig. Kabel kommen noch und das Restliche Weis muss auch noch weichen.



[Braddock]

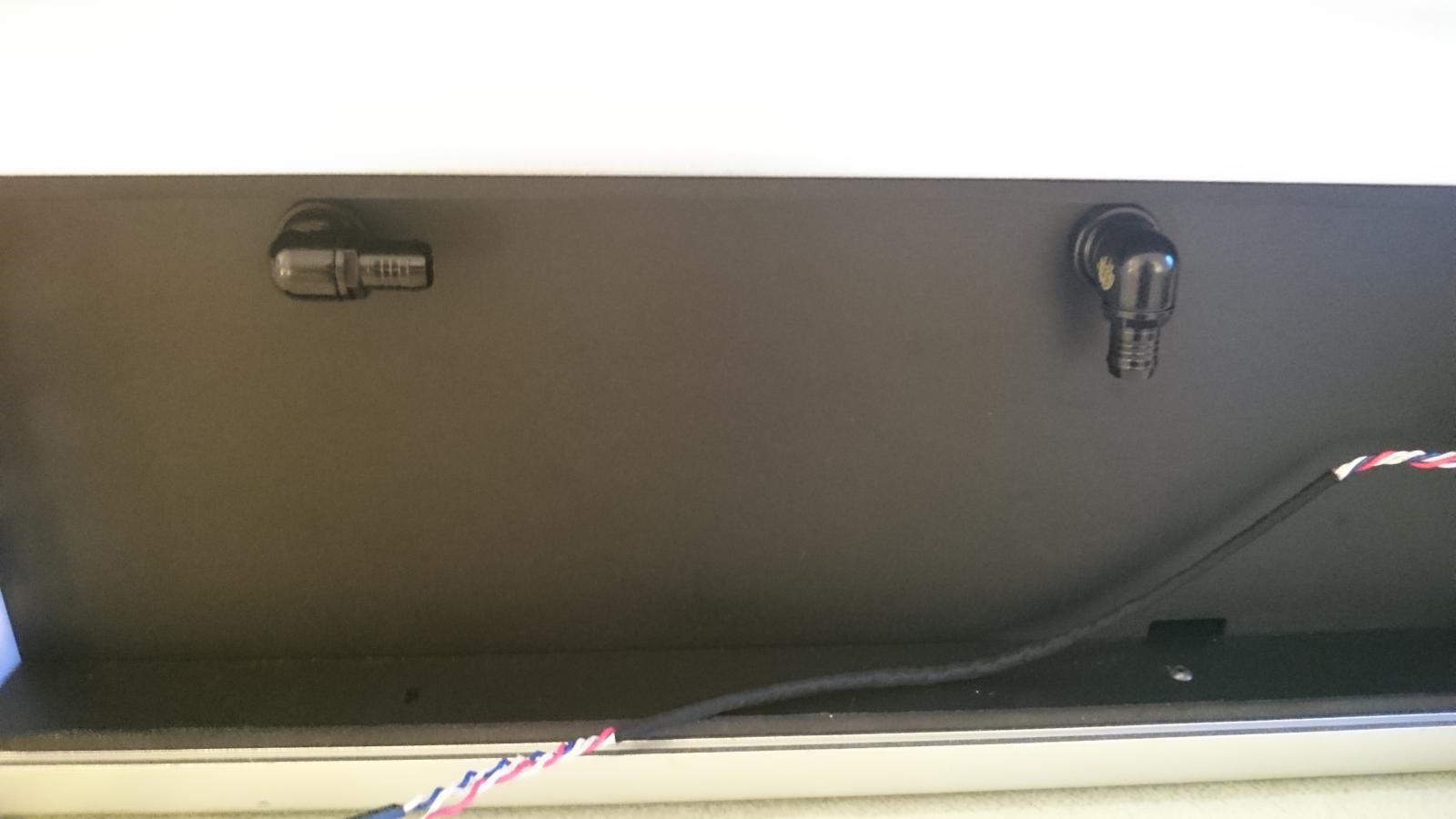

Noch zwei zusätzliche Löcher hinter der Netzteilabdeckung bohren um das Aquaero mit Wasser zu versorgen und die Ausgänge hinten zum MoRa ein wenig erweitern. So zumindest der Plan

Edit: HexGear Secondhandclub



[Braddock]

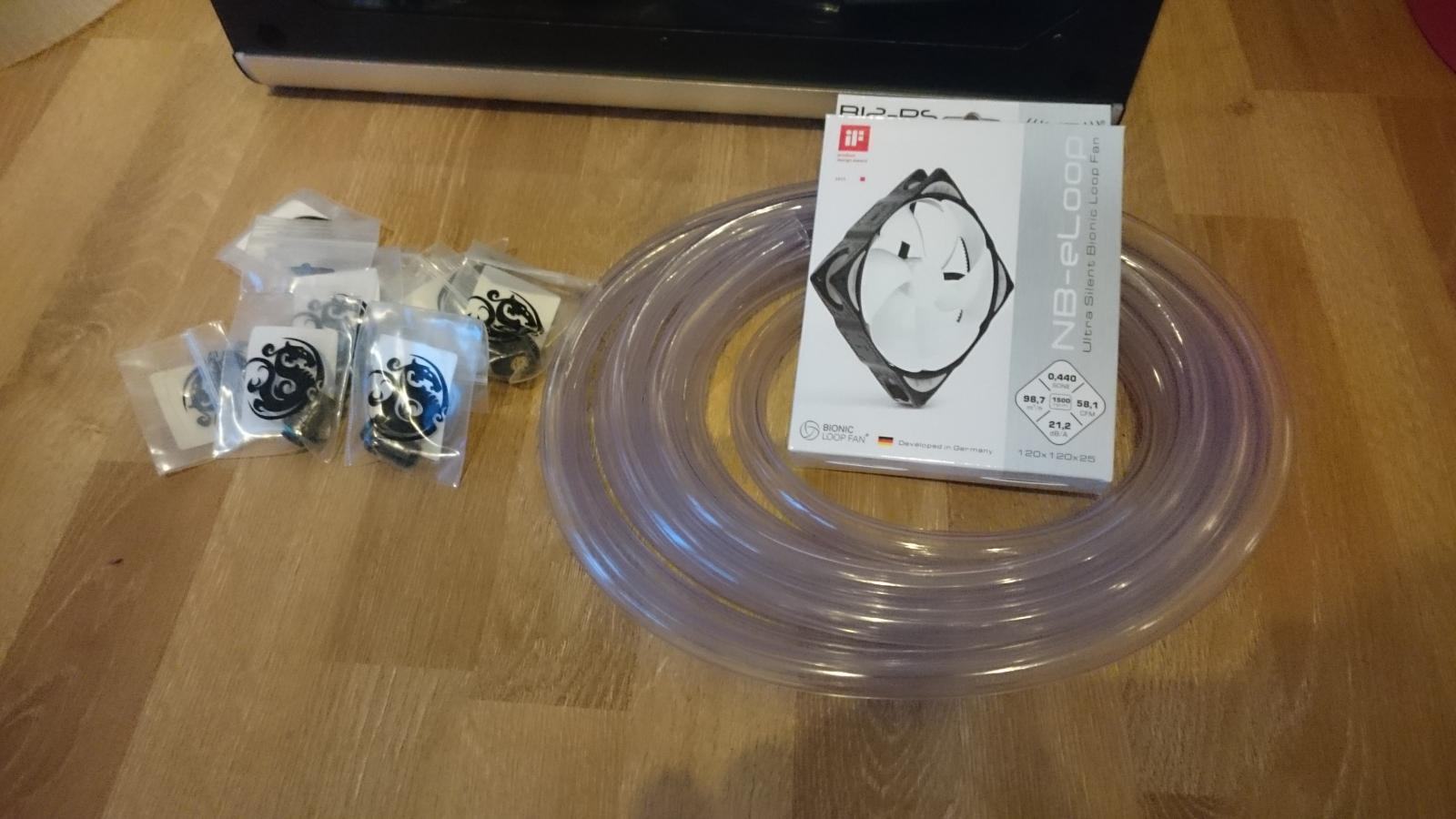

So nach und nach trudelt alles ein...



[c4L!m3r0]

Hi,

habe mal eine Frage zu der "vertubung" der Hardware.

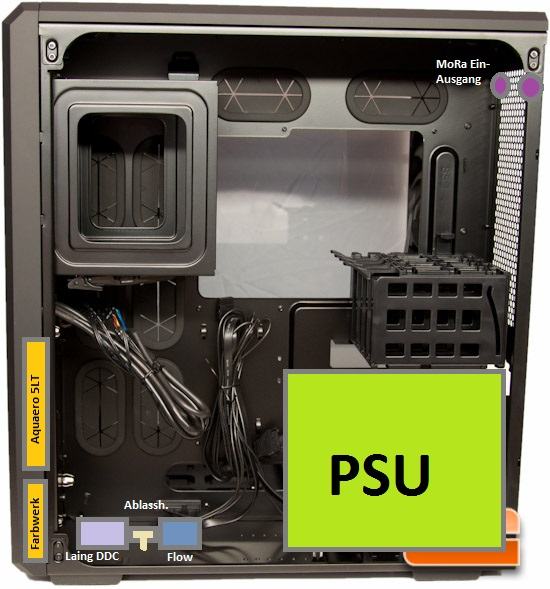

Ich habe mal meine Paintskillz spielen lassen und zwei Skizzen angefertigt.
Case ist ein Corsair Carbide Air 540 in schwarz.
In der Schauseite soll 12/10er Acryl reinkommen und in der zweiten Gehäusehälfte der schwarze 16/10er EK Schlauch.
In den Deckel soll ein 280er ST30 mit zwei 140er Lüftern (in der Skizze leider als 240er dargestellt, sorry).
In die Front kommen drei NB eLoop 120er, Heck 1x 140 NB
Der AGB kommt in die Schauseite mit den Anschlüssen richtung Wand (wird durchgeführt). Pumpe, Flowsensor, Absperrhahn kommen in die zweite Hälfte.

Ich würde nun gerne wissen welche Variante ich wählen sollte.

1. AGB - durch die Wand in die zweite Hälfte - Pumpe - Ablasshahn - FlowSensor - wieder durch die Wand in die Schauseite - GPU - Radi oben - CPU - Wand, in die zweite Hälfte - aus dem Gehäuse, zum MoRa - MoRa - vom MoRa in das Gehäuse - AGB

2. AGB - durch die Wand in die zweite Hälfte - Pumpe - Ablasshahn - FlowSensor - Radi oben - CPU - Wand, in die zweite Hälfte - aus dem Gehäuse, zum MoRa - MoRa - vom MoRa in das Gehäuse - Wand, in die Schauseite - GPU - Wand, in die zweite Hälfte- AGB

Als AGB Unterteil kommt das vom Aqualis Eco rein, Gehäuse sowie Spannstange sind extra angefertigt.
Beim Aqualis Eco sind ja Ein- und Ausgang AGB direkt nebeneinander und beim Eingang kommt ein Prallblech zum Einsatz.

Ich hoffe die Skizzen sind verständlich.




Gruß
c4L!

PS: Ist meine erste WaKü mit Acryl, lieber öfters nachgefragt als einmal zu wenig.



[DynarunO.C.]

Heute mal nen Alu-Deckel für die DDC gebastelt. Seitlich mit Gewinde für die Winkelhalterung die ich aber erst morgen fertig stelle.



[BenGun_]

Geilomat.
Zeig mal bitte Bilder von Innen.



[namealwaysinuse]

Sieht super aus! Aber Alu und Kupfer im Kreislauf?



[JtotheK]

Uh, sehr schön



[DynarunO.C.]

danke danke

hab noch 2 bilder hinzugefügt.

ja, das mit dem nacktem alu hab ich mir auch schon gedacht dass es da evtl probleme gibt. Verwende double protect von aquacomputer, gibt es mit der konstellation von dem kühlmittel in verbindung mit kupfer und alu wohl probleme? ansonsten lasse ich die teile eloxieren.



[namealwaysinuse]

Alu und Kupfer reagiert halt... Also ist es gemischt nicht zu empfehlen aber super aussehen tut es dennoch!

Evtl nochmal aus Messing machen?



[HW-Mann]

Wunderschöne Arbeit! Ich nehm 2 :P



[VJoe2max]

Schöne Arbeit!
Aber lass den Deckel auf jeden Fall eloxieren, sonst hast du sehr kurz Freude dran. So viel Korrosionsschutz kannst du gar nicht ständig nachfüllen, damit bei blankem Alu nicht recht bald starke Korrosion einsetzt.



[mapim]

Jap schließe mich dem absolut toll finden und den Material Warnungen an.



[TA550]

geile Arbeit @dyno

Machs aus Kupfer oder Messing und schick mir gleich ein paar



[L!ME]

Resteverwertung



[HW-Mann]

"hübsch"



[[W2k]Shadow]

Wasn des für a Kärtchen?

Hätte ja auf ne gtx285 getippt, aber die ist nicht mit 2x 8Pin gekommen.



[L!ME]

Ne 290x tri x 8gb mit einem ek fcr600 die spannungswandler und die speicherchips bekommen noch eine adapterplatte aus kupfer evtl noch ne heatpipe vom block zu den vrm muss die temperaturen dann mal checken



[[W2k]Shadow]

die VRM sidn bei der 290 nicht unwichtig, die sind heftig.

dass der r600 drauf passt, passt ja sogar namentlich ist nut ne null zu viel beim alen namen
