Wakü problem

sgtbazooka

Enthusiast
Thread Starter
Mitglied seit
24.02.2011
Beiträge
142

Hey Leute....
habe folgendes Problem:

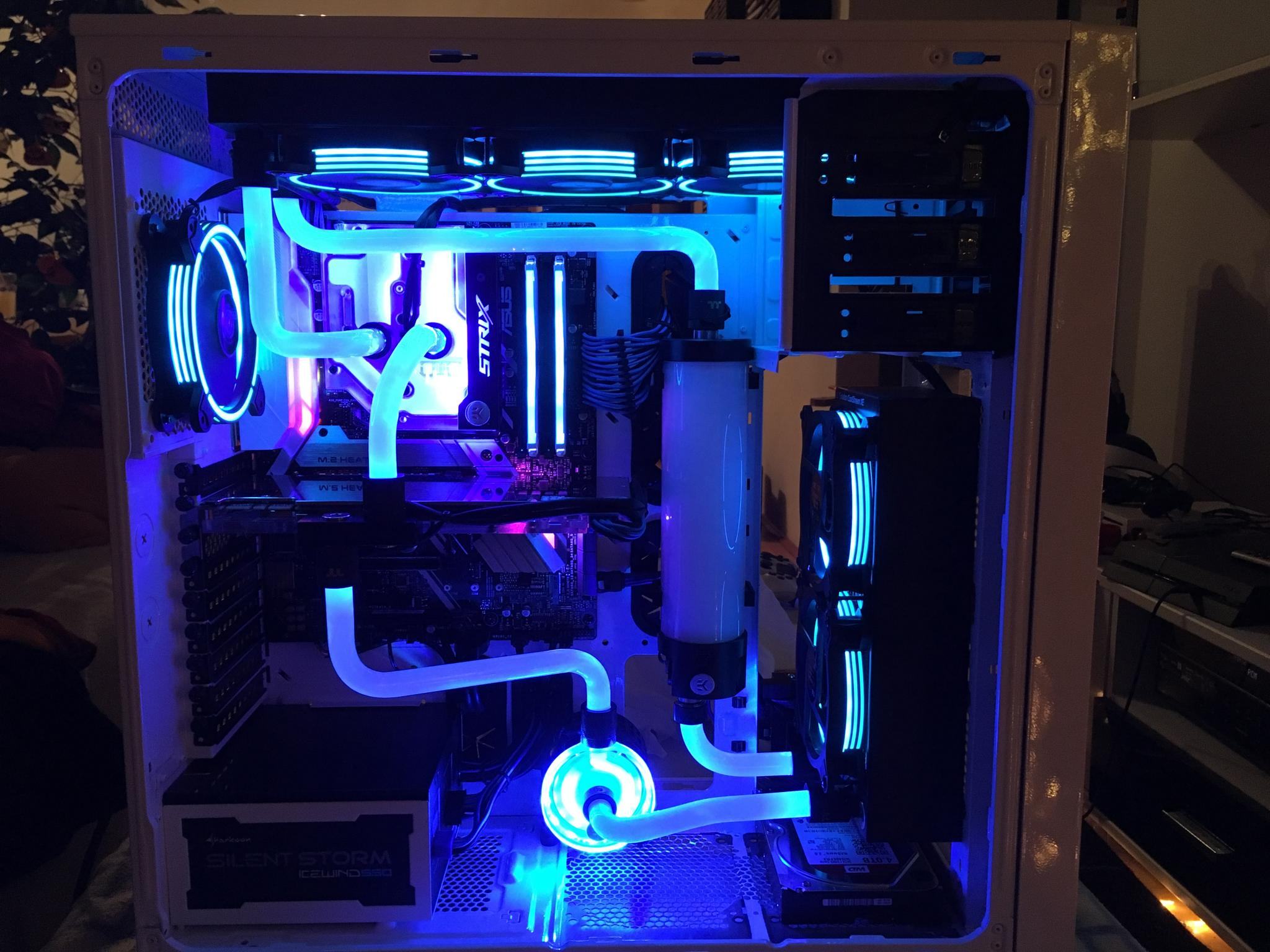

Gestern pc fertig zusammengebaut und wasser eingefüllt etc.
habe quasi am front-radiator die Ösen aufgemacht und dort eingefüllt und dann immer wieder die pumpe laufen lassen das es das wasser anzieht.
insgesamt habe ich ca. 1l eingefüllt was meiner meinung zu wenig ist, aber der ausgleichsbehälter ist randvoll.
ich gehe davon aus das der top-radiator sogut wie kein wasser drin hat und bisschen schaum ist noch drin der sich aber denke mal von selbst legen wird.

hoffe ihr wisst was ich meine und könnt mir ein paar tipps geben. Ich glaub der Ausgleichsbehälter soll ja eigentlich nur halb voll sein. Das wäre er aber auch wenn im oberen Radiator genug wasser wäre.

vielen lieben dank im vorraus

Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
Ich kenn das Volumen, das deine Radis fassen nun nicht, würde aber behaupten, dass das genug Flüssigkeit im System ist und auch der Radi voll ist. Der Füllstand des AGB auch iO. Der soll eigtl. relativ voll sein, damit es nicht zu einem Strudel kommt und damit dann Luft aus dem AGB ins System gezogen wird. Wie sehen denn die Temperaturen aus? Das mit dem Schaum sollte sich auch bald gelöst haben.

jetzt aktuell habe ich die pumpe an meinem 2ten pc angeschlossen. das wasser fließt aktuell nicht richtig. teilweise staut es sich und wenn ich dann das case bisschen rumdrehe in alle möglichen richtungen dann hört man auch das die pumpe wieder wasser saugt,

edit:
das wasser soll ja vom oberen radi in den ausgleichsbehälter fließen. und wenn ich das gehäuse leicht nach vorne neige. sieht man das das wasser nur ganz minimal nach unten tropft

Zuletzt bearbeitet:
Der Ausgleichsbehälter gehört auch vor die Pumpe und nicht vor den Radiator!
So verliert er seine Funktion und du wirst massiv Luft in den Radiatoren haben, die Pumpe wird daher eher ein Luft-/Wassergemisch ansaugen
und nicht das Wasser durch deinen Kreislauf drücken.
Somit drückt das Wasser nicht die Luft aus dem Kreislauf!

Ich bin mir fast sicher das es so nicht funktionieren wird!

ok, also wenn du recht behalten solltest, hab ich ein dickes problem...
also das problem ist die reihenfolge des ausbleichsbehälters und der pumpe?

Zuletzt bearbeitet:
Die Pumpe sollte immer aus dem Ausgleichsbehälter ansaugen, alles andere geht nicht.

wenn ich die pumpe laufen lasse sieht man deutlich wie das wasser einfach nur drin steht.
also ist es quasi das wichtigste das die pumpe das wasser direkt aus dem ausgleichsbehälter zieht?

IMMER den Ausgleichsbehälter vor der Pumpe, sonst ist dieser Wirkungslos und die Pumpe kann nicht gleichmäßig "ansaugen" bzw.
die Wasserzufuhr zur Pumpe ist nicht gleichmäßig.
Das ist ja die Funktion des Ausgleichsbehälters und dieser sollte idealerweise auch etwas höher liegen als die Pumpe damit das Wasser in die Pumpe strömt!

ist in dem AGB ein Steigrohr. Der obere Anschluss ist mMn nur zum einfüllen gedacht. Das Steigrohr erzeugt wenn es im Kühlmittel eingetaucht ist, einen Gegendruck so dass das Wasser aus den Kühlern nicht zurück ins AGB kann. Entweder ein Steigrohr oder Du nimmst den unteren Eingang. Der so auch beschriftet sein sollte. Dabei drauf achten, das Ein und Ausgang nicht verwechselt werden.

Bei mir ist der Anhang deines Bildes ungültig .....
Aber auf deinem ersten Bild ist ja schon ein großer Fehler in deiner Reihenfolge zu erkennen.

Vorschläge und Fehleranalyse sind hier schon zum Teil gelaufen Wakü problem

Wie gesagt, der Ausgleichsbehälter gehört nicht vor einen Radiator!



Zuletzt bearbeitet:
dann bleibt mir wohl nichts anderes übrig als neu zu verkabeln.
danke euch vielmals

Die beiden Threads wurden zusammengeführt und ins Wakü-Unterforum verschoben.

@Nenharma: Der Bildanhang funktioniert bei mir. Man sieht eine größere Blase direkt vor dem CPU-Monoblock.

patrock, ich sehe immernoch nur die Fehlermeldung.

Ist aber auch unerheblich solange die Pumpe nur suboptimal aus einem Radiator "gespeist" wird und nicht genug Druck / Durchfluss erzeugen kann um die Luft aus dem Kreislauf zu drücken ....

also ich hätte mir dabei eigentlich nichts gedacht. das wasser kommt aus dem ausgleichsbehälter doch auch nicht schneller durch als wenn es direkt vom radi kommt oder?

Vermutlich, aber das Wasser kommt ohne Luft und gleichmäßig aus dem Ausgleichsbehälter.
Bei deinem derzeitigen Aufbau wird das Wasser, selbst beim Einfüllen über den AGB, nicht genug Druck haben die Luft
aus dem Radiator zu verdränge/drücken und somit kommt nicht genug Wasser zur Pumpe!
Dazu wird deine Kühlleistung für den Eimer sein, da sich im Mindesten im ersten Radiator viel Luft sammelt/staut.

also ich hätte mir dabei eigentlich nichts gedacht. das wasser kommt aus dem ausgleichsbehälter doch auch nicht schneller durch als wenn es direkt vom radi kommt oder?

Ich werde sobald ich zurück von der Arbeit bin (befinde mich gerade auf‘m Heimweg) hier mal ein Foto von dem funktionierenden Kühlkreislauf meines i7-System hier mal Posten;)

Sorry, aber wie Du den Kreislauf aufgebaut hast wird das der Satz mit X -> nämlich Nix;)


Gesendet von iPhone mit Tapatalk

ok dann muss ich wohl die tage neue acrylschläuche basteln. das wird ein spaß.... nicht :d

- - - Updated - - -

Ich werde sobald ich zurück von der Arbeit bin (befinde mich gerade auf‘m Heimweg) hier mal ein Foto von dem funktionierenden Kühlkreislauf meines i7-System hier mal Posten;)

Sorry, aber wie Du den Kreislauf aufgebaut hast wird das der Satz mit X -> nämlich Nix;)


Gesendet von iPhone mit Tapatalk

ja das wäre nett. hoffe das ich nicht alle schläuche rausreißen muss...

(...) hier mal ein Foto von dem funktionierenden Kühlkreislauf meines i7-System hier mal Posten;)
Ich denke mal da braucht es nicht extra Fotos.
Einfach ein x-belibiges WaKü-Tutorial anschauen, da steht es überall drin.
Ansonsten gibt es ja auch den Bilder Thread mit tausenden richtig aufgebauten Kreisläufen.

Edit:
Minimal 2 Rohre müssen neu.
Aus dem AGB(unten) in die Pumpe(da wo jetzt der Frontradi dran ist) und das Rohr, das jetzt vom oberen Radi in den AGB geht, in den Frontradi(wo vorher die Pumpe dran war)
Der Anschluss oben am AGB ist dann der zu befüllen.

Zuletzt bearbeitet:
Ich denke mal da braucht es nicht extra Fotos.
Einfach ein x-belibiges WaKü-Tutorial anschauen, da steht es überall drin.
Ansonsten gibt es ja auch den Bilder Thread mit tausenden richtig aufgebauten Kreisläufen.

Edit:
Minimal 2 Rohre müssen neu.
Aus dem AGB(unten) in die Pumpe(da wo jetzt der Frontradi dran ist) und das Rohr, das jetzt vom oberen Radi in den AGB geht, in den Frontradi(wo vorher die Pumpe dran war)
Der Anschluss oben am AGB ist dann der zu befüllen.


wenn ich das rohr vom oberen radi in den frontradi baue, geh ich vom frontradi dann in den AGB rein? macht es dann am meinsten sinn ich geh in eine untere öffnung beim AGB und lass oben frei?

Das Rohr, das aktuell vom Frontradi in den AGB geht kann so bleiben.
Habe doch geschrieben, das der Anschluss oben am AGB dann zum Befüllen ist.

Ich weiß jetzt gerade natürlich nicht, wo du sonst naoch Anschlüsse an AGB hast.

Zuletzt bearbeitet:
der AGB hat unten 3 anschlüsse. da würde ich dann den nehmen wo ich am einfachsten hinkomme. diese rohre zu biegen ist echt tricky.
habs verstanden. tausend dank!

ok dann muss ich wohl die tage neue acrylschläuche basteln. das wird ein spaß.... nicht :d

- - - Updated - - -



ja das wäre nett. hoffe das ich nicht alle schläuche rausreißen muss...

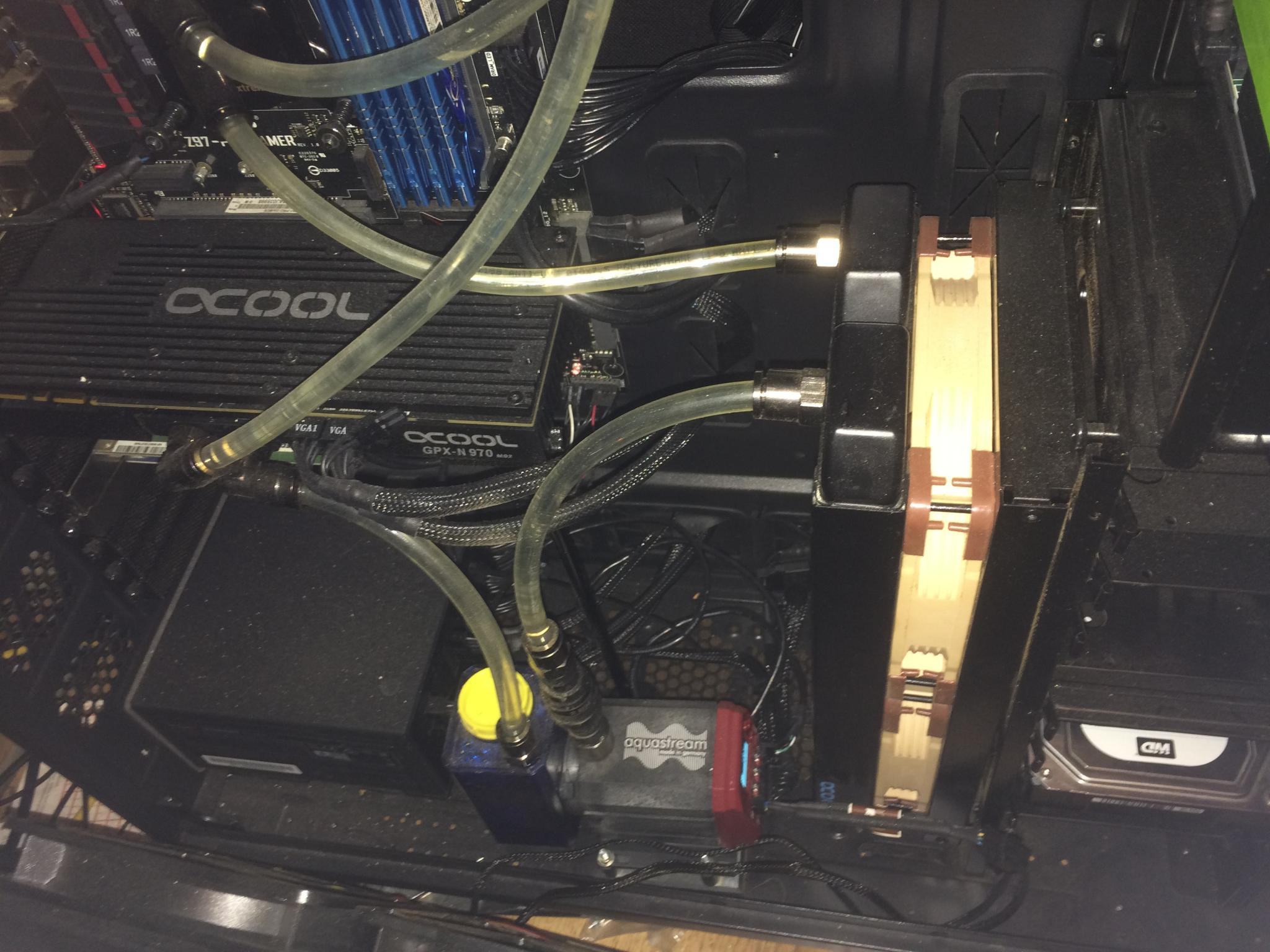

So hier kommen die Fotos: IMG_0029.jpgIMG_0030.jpg

Die reihenfolge ist wie folgt= AGB (das blaue Teil an meiner Aquastream-Pumpe) ---> Pumpe ---> Alphacool-Schnellverschluss (damit ist der Wasser-Wechsel einfacher) ---> Radiator1 (ist befestigt am Mounting-Bracket meines DS6-Case) ---> CPU-WaKü ---> Radiator2 (der sitzt On-TOP) ---> Grafikkarten-WaKü (mein Alphacool-NexXxos-GPX-Teil) ---> AGB

Hab den Thread nur überflogen. Und auch wenn es Manchem als pingelig erscheint, man solte einfach mal feststellen das in der PC-Wasserkühlung üblichen Pumpen nicht ansaugen. Auch wenn "ansaugen" in Häckchen gesetzt wird kann der Eindruck enstehen das wäre so. Die Regel AGB vor Pumpe beinhaltet nämlich auch das die Kühlflüssigkeit durch die Schwerkraft in die Pumpe fliessen können muß. Die Pumpe drückt dann die Flüssigkeit weiter durch den Kreislauf.
Ansonsten wurde hier ja vorbildlich geholfen. :)

Hab den Thread nur überflogen. Und auch wenn es Manchem als pingelig erscheint, man solte einfach mal feststellen das in der PC-Wasserkühlung üblichen Pumpen nicht ansaugen. Auch wenn "ansaugen" in Häckchen gesetzt wird kann der Eindruck enstehen das wäre so. Die Regel AGB vor Pumpe beinhaltet nämlich auch das die Kühlflüssigkeit durch die Schwerkraft in die Pumpe fliessen können muß. Die Pumpe drückt dann die Flüssigkeit weiter durch den Kreislauf.
Ansonsten wurde hier ja vorbildlich geholfen. :)

Richtig, die Pumpen können aufgrund ihres Funktionsprinzips nicht ansaugen.
Siehe Wikipedia: Kreiselpumpe – Wikipedia

Punkt: Saugverhalten
"- Standard-Kreiselpumpen müssen vor dem Anlaufen mit Medium gefüllt sein. Gerät während des Betriebs mehr Luft als die kritische Menge (Radialkreiselpumpe 8–10 Vol.-%) in die Saugleitung, bricht die Förderung in der Regel zusammen."

Ich habe wie beschrieben heute den AGB direkt vor die Pumpe angschlossen, aber das selbe Ergebnis. Das Wasser fließt nicht mal anständig vom AGB nach unten in die Pumpe.
Das Wasser steht vom AGB an der Pumpe an. Diese Pumpt es aber nicht weiter und baut keine druck auf

Hast du iwo im System, am besten oberhalb des Wasserstandes im AGB, eine Öffnung gelassen, damit die Luft entweichen kann? Ansonsten schafft die Pumpe es nicht gegen den Luftdruck anzukommen, wo soll er auch hin entweichen???

Andere Frage: Radis und andere Bauteile hast du aber vorher gespült oder? Nicht dass du eine produktionsbedingte Verstopfung im System hast :/

eine öffnung ist eigentlich nicht vorhanden. ist quasi ein geschlossnes system. muss doch so sein das dass wasser nicht irgendwo raustropft?
das reinigen hab ich wohl vernachlässigt :/
habe beim einschalten versucht das gehäuse so zu drehen das die Luft in den AGB sprudelt. Kann es auch sein das im oberen radi noch ein haufen luft drinnen ist?
wäre echt blöd wenn ich nochmal alles zerlegen müsste....

Beim Befüllen und Entlüften solltest du versuchen, dass du am AGB am besten eine Öffnung hast wo die Luft zu beginn entweichen kann. Iwie musst du ja auch das Wasser reinbekommen haben?!

Was mir bei den Bildern noch aufgefallen ist, dreh mal die Lüfter am Frontradi rum, damit sie durch den Radi pusten und nicht saugen, ist ein immenser Temperaturunterschied,wenn es dann iwann läuft
