Wasserkühlung im Coolermaster HAF X

[FiffiNo3]

Hi all,

habe soeben mein Projekt mehr oder weniger fertig gestellt.

Allg Hardware:
Case: Coolermaster Haf X
MoBo: AS Rock Z97 Extreme
CPU: 4790k
GPU: EVGA GTX1080 SC (leicht werksübertaktet, leider nur einen 8-Pin Anschluss (ich Idiot!!! wird wohl nix mit megamäßig overclocken...)
Netzteil: Corsair HX850W

Wasser-Kühlung
Pumpe: Aquastream XT (per Shoggy-Sandwich entkoppelt)
GPU: Alphacool NexxoS (Fullcover mit Backplate allerdings nur die GPU per Wasser, rest passiv, deshalb will ich eine möglichst gute Kühlung per Air Flow im Case)
CPU: Coolance 380I
Radiator innen: Aquacool NexxoS Full Copper 280mm/30mm
Radiator außen: Phopbya G-Changer Full Copper 360mm/60mm
AGB: Alphacool 25 mit manuell verlängertem Steigröhrchen (2x5cm)
Schläuche: PVC 11/8mm
Die Radiatorlüfter steuere ich mit der Lamptron FC5 V2
Die Caselüfter mit Speedfan (der Silent Wings 2 will sich irgendwie bisher nicht so richtig regeln lassen...die Sau...)

Case Lüfter (alle AF)
1x NZXT FS-200RB 200mm
1x BQ Silent Wings USC 140mm
1x BQ Silent Wings 2 140mm

Lüfer Radiator innen (alle SP):
2x NB BlackSilentPro PK-2 140mm

Lüfter Radiator außen (alle SP):
1x BQ Silent Wings Pure 120mm
1x NB-eLoop B12-PS 120mm
1x Noctua NF-P12 120mm

Alle Radiatorlüfter sind mit 7mm Shrouds ausgestattet

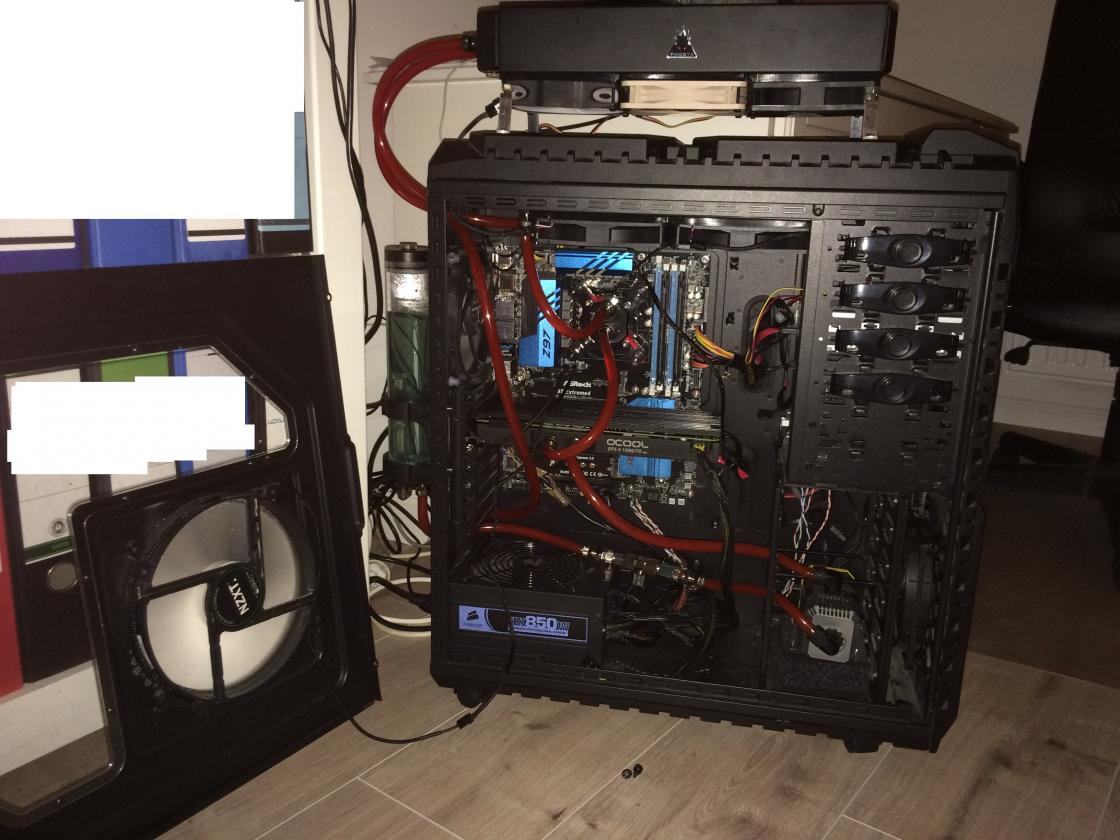

Seht mal Fotos anbei
Das Netzteil habe ich umgedreht um die Luft des Seitenlüfters einigermaßen sinnvoll zu nutzen. Neben der Kühlung der passiven Grafikkartenteile wie Spannungswandler etc... (siehe Erwähnung oben)

Wenn alle Lüfter auf ca 65% stehen ist das System nahezu lautlos und die Wassertemp kommt kaum über 30 Grad bei stundenlangem BF zocken und einer recht hohen Raumtemp 22-25 Grad im Sommer.
...Jetzt stört mich der "laute" Netzteil Lüfter... und ich höre zum ersten mal die Pumpe

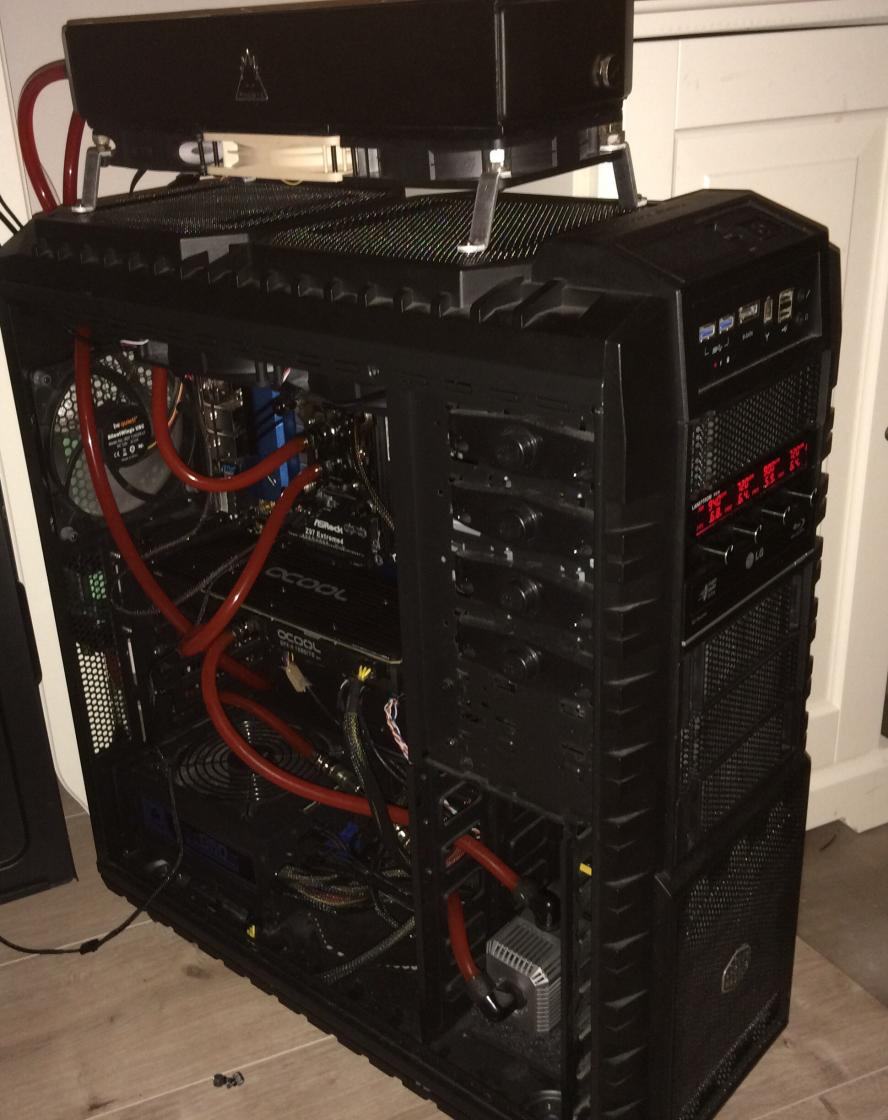

Den Außenradiator habe ich auf Stelzen gestellt, damit er genug frische Luft von außen bekommt. Der Gehäusedeckel vom HAFX ist zwar gelocht aber bietet gefühlt recht viel Widerstand.

Pullende Lüfter habe ich mir gänzlich gespart. Die Radiatorlüfter sind alle SP und haben daher durchweg sehr gute mm/H2O Werte. Außerdem haben sie die Shrouds zur Hilfe, um genügend Druck aufzubauen.

Die Reihenfolge der Kühlung habe ich ebenfalls komplett ignoriert. Habe an drei Stellen im System die Temp gemessen. Die Temp verteilt sich derart im Wasser, dass es m.A. nach vollkommen egal ist, ob die GPU vor oder nach der CPU gekühlt wird, bzw, noch ein Radiator dazwischen ist. Das scheint nur, die Wege länger zu machen und damit die Pumpe lauter und ggf die Fließgeschwindigkeit niedriger.

Leider nutze ich erst seit kurzem Kühlmittel statt "nur" destilliertem Wasser und ich frage mich warum es plötzlich so grün ist, (siehe Foto AGB) muss an einer Kupferreaktion liegen....hoffe das ist nicht all zu schlimm....?

Allen Schwarzlicht- und LED-Kram habe ich wieder raus gerupft...Optik ist nicht so mein Ding....offensichtlich....

Wäre für Anregungen und Kritik dankbar...

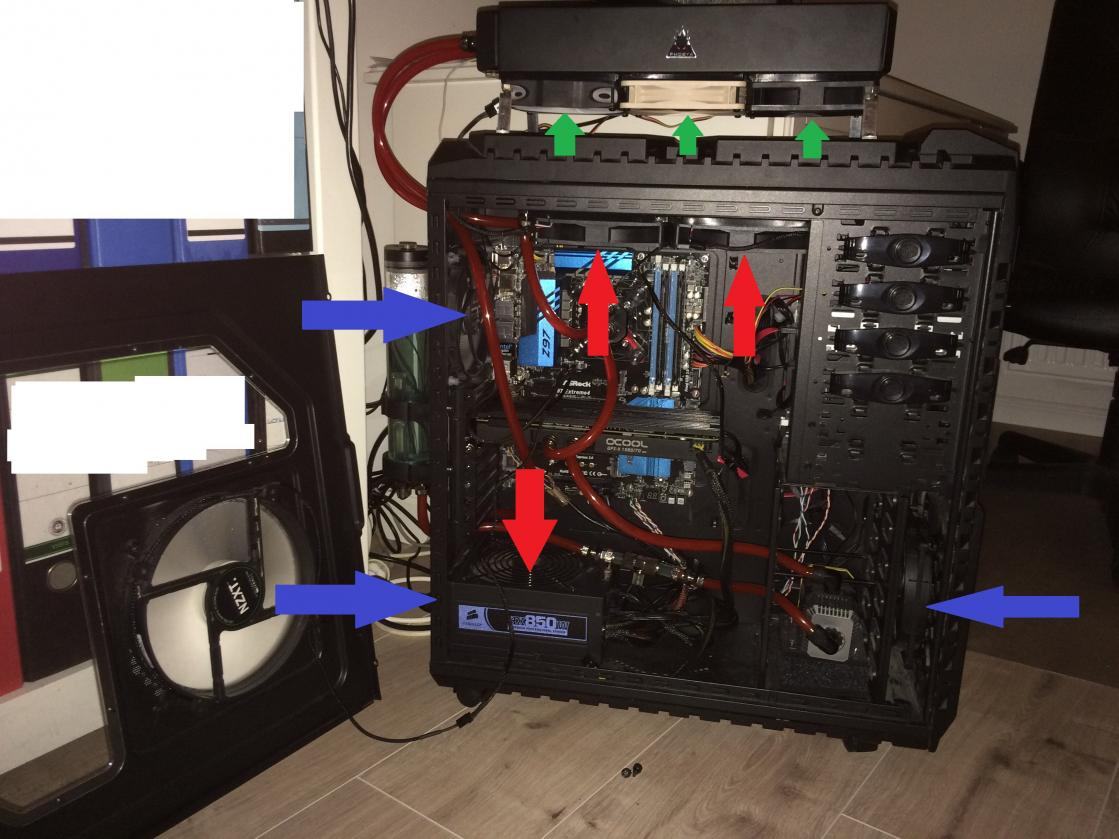

Mich würde interessieren, was ihr von meinem Air Flow im Case haltet. Ich bin mir da noch nicht so sicher...
Hat es jemand von euch schonmal mal mit Rauchhölzern versucht?



[Ulmerspatz]

Hi, ich teste immer mit einer ezigarette, das riecht wesentlich angenehmer



[FiffiNo3]

Gute Idee! Danke!



[FiffiNo3]

Habs mit Splintax Rauchhölzern versucht. Funktioniert Semi-gut. Der Rauch löst sich sehr schnell auf.
Wollte es filmen, sieht man aber nicht gut.

Konnte gerade so viel erkennen, dass die Luft von allen drei "Einwärts-Lüftern" sehr gut im Case direkt nach oben zu den Radiatorlüftern (Auswärts) gezogen wird.
Bin zufrieden mit dem Ergebnis.

Störende Verwirbelungen durch den großen Seitenlüfter oder ein unausgeglichenes Eingang/Ausgang-Verhältnis konnte ich nicht feststellen.

Werde damit mal noch ein wenig herum experimentieren.



[FiffiNo3]

Okay, nachdem ich dann hier diese unglaublich aufwändigen Eigenbauprojekte gesehen habe, war es mir fast peinlich mein eigenes überhaupt erwähnt zu haben. #
Verständlich das keiner auf meine bitte nach Kommentaren reagiert hat. Habe es nun etwas überarbeitet.

Also Kabel gesleevt und anders verlegt und Schwarzlicht eingebaut.

Werde die Verschlauchung und die Fittings demnächst komplett neu machen, damit es wesentlich sauberer aussieht.

Versuche dazu die Pumpe neben oder auf das Netzteil zu stellen. Der Festplattenschacht ist leider vernietet und lässt sich kaum entfernen.
Zusätzlich bietet es sich vielleicht an, von oben in den AGB hinein zu gehen. Würde eine Menge Schlauch sparen...mal sehen

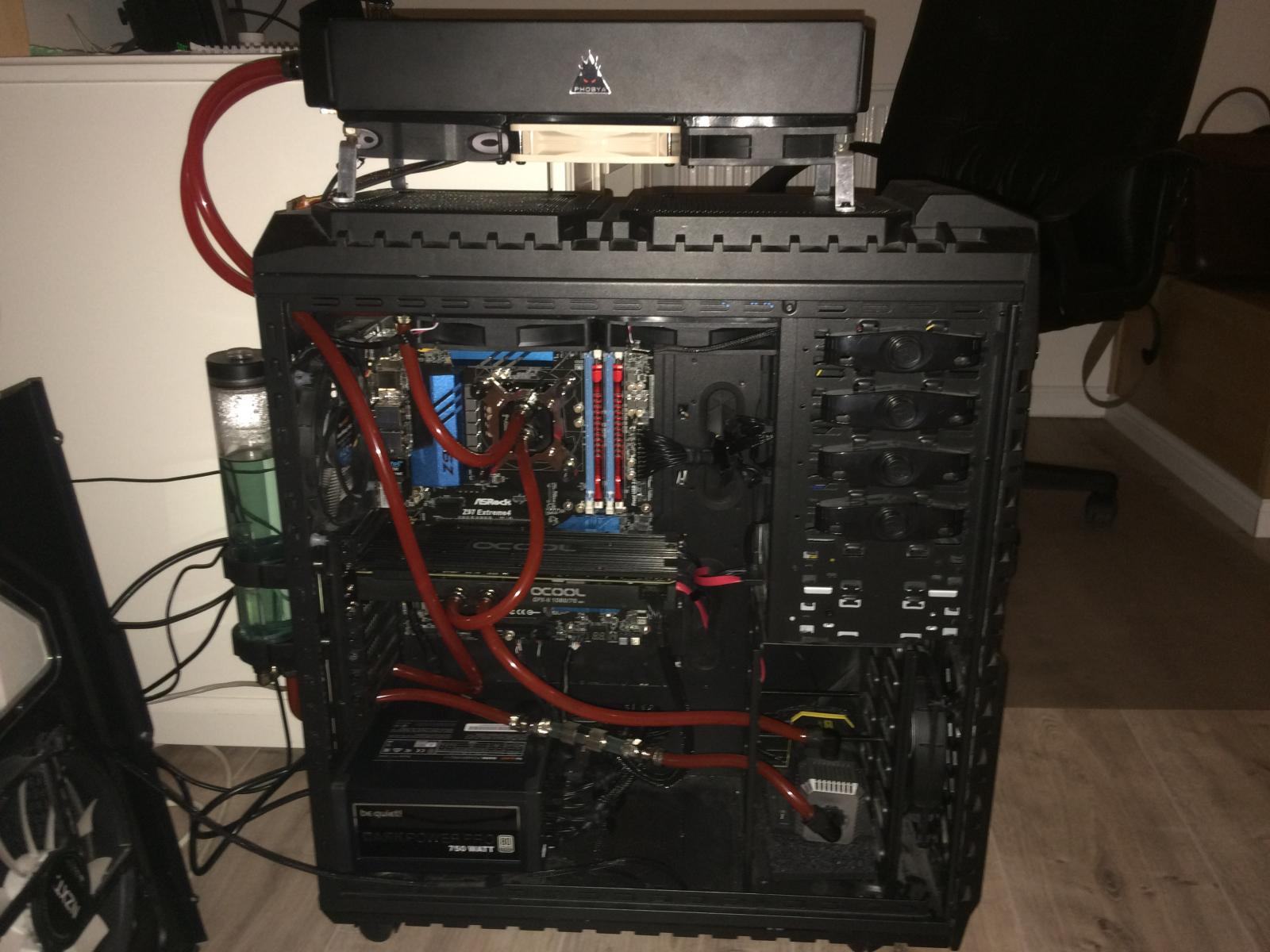

Hier das vorläufige Ergebnis:



[ElBlindo]

Erstmal ein großes Lob...............sieht jetzt schon viel ansehnlicher aus!!
Die Verschlauchung finde ich etwas unvorteilhaft. Radi oben (aussen!), AGB hinten aussen und die Pumpe rechts ganz unten. So werden sich "Affenschaukeln" leider schlecht umgehen lassen.
Vieleicht solltest Du das nochmal überdenken...............
