[Sammelthread] Watercool Heatkiller IV - 90 Grad Halterung (AM4-Sockel)

Wer hätte Interesse an einer Watercool Heatkiller IV - 90 Grad Halterung (AM4-Sockel)

  • Ja - ich hätte Interesse (Farbe: Natur)

    Stimmen: 9 31,0%
  • Ja - ich hätte Interesse (Farbe: Schwarz glänzend)

    Stimmen: 2 6,9%
  • Ja - ich hätte Interesse (Farbe: Schwarz matt)

    Stimmen: 10 34,5%
  • Ja - ich hätte Interesse (Farbe: Schwarz matt Feinsturktur)

    Stimmen: 9 31,0%
  • Nein - kein Bedarf

    Stimmen: 8 27,6%

  • Anzahl der Umfrageteilnehmer
    29
  • Umfrage geschlossen .

XTaZY

aka h0schi
Thread Starter
Mitglied seit
01.11.2004
Beiträge
6.824
Ort
HD


Hallo Zusammen,

ich habe mich mal an die Arbeit gemacht und eine AM4-Halterung für den Heatkiller IV entworfen, die es erlaubt den Kühler um 90 Grad / gedreht zu montieren.
Interesse bitte , bis zum 01.11.2021, mit Beitrag anmelden :)

Material:
  • Edelstahl 1.4301

Dicke / Stärke:
  • 3,00mm

Farben:
  • Natur
  • Schwarz matt Feinstruktur

Gestaltungskosten:

1. Rohling:Freundschaftsdienst -> Bierchen ;)
2. Rohling:
Ein Kit (Zwei Werkstücke / vier Ø 2,50 mm Bohrungen manuell gebohrt / vier M3-Gewinde manuell geschnitten)
33,03 €
--


Endgültige Stückpreise:



FarbenPreis ink. DHL-Versand + TrackingZusammensetzung
Natur15,00 €1x 7,12 € (Kit-Preis)
+ 5,00 € (DHL-Versand + Tracking)
+ 2,88 € (Aufwand, Prüfung, Säubern, Verpackungsmaterial, Fahrtkosten, etc.)
Schwarz Matt Feinstruktur20,00 €1x 7,12 € (Kit-Preis)
+ 5,00 € (Pulverbeschichtung)
+ 5,00 € (DHL-Versand + Tracking)
+ 2,88 € (Aufwand, Prüfung, Säubern, Versand an Nubcustoms, Verpackungsmaterial, Fahrtkosten, etc.)
Kombi-Paket
(1x Natur & 1x Schwarz Matt Feinstruktur)
27,50 €2x 7,12 (Kit-Preis)
+ 5,00 € (Pulverbeschichtung)
+ 5,00 € (DHL-Versand + Tracking)
+ 3,26 € (Aufwand, Prüfung, Säubern, Versand an Nubcustoms, Verpackungsmaterial, Fahrtkosten, etc.)


Aktueller Stand & Planung:

Umfrage / Stückzahlen schätzenerledigtAktuell: 46 Stück
Zweiten Rohling erhaltenerledigtGeplant: KW 39 / 2021
Rohling pulverbeschichten lassenerledigtGeplant: KW 40 / 2021
Probe-MontageerledigtGeplant: KW 42 / 2021
Umfrage schließenerledigtGeplant: KW 41 / 2021
Finale Zusagen einholenerledigtGeplant: KW 42 / 2021
Bestellung auslösenerledigtGeplant: KW 45 / 2021
Bestellte Kits erhaltenerledigtGeplant: KW 48 / 2021
Kits pulverbeschichten lassenerledigtGeplant: KW 48 / 2021
Kits versendenerledigtGeplant: KW 49 / 2021
*Zeitplan kann abweichen

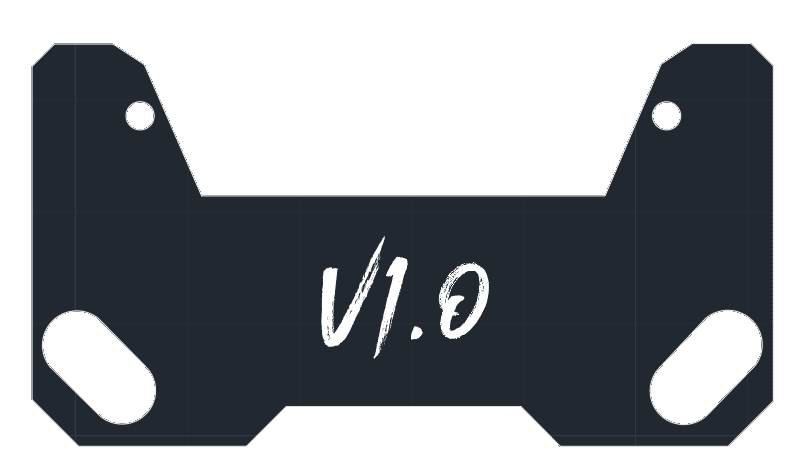

2021-09-17 08_05_39-Window.png





Änderungsvorschläge sind willkommen.
Nachträglich kann ich noch veranlassen, dass die Halterung gepulvert wird.

Hätte noch Jemand Interesse an so einer Halterung, so dass wir ggf. eine Sammelbestellung starten ?
Desto mehr wir sind, desto günstiger wird das natürlich.

Genial wäre es wenn 1-2 Leute vielleicht einen kleinen Temperatur-Vergleich, zwischen Standard-Halterung (goofy Orientation) und 90 Grad-Halterung (regular Orientation) machen könnten, um einfach aus Interesse zu sehen wie genau es sich verhält.


Zahlungsmöglichkeiten:
  • Überweisung
  • Paypal Friends
  • Paypal mit Käuferschutz (Käufer trägt die Gebühren)


Interessenten:

Nr.UserAnzahl und FarbeKostenStatus
01

st1tch

1x Natur
1x Schwarz-Matt Feinstruktur
27,50 €bezahlt + Kinder Hospiz-Spende
2 Stück
02Neo52 1x Natur
1x Schwarz-Matt Feinstruktur
27,50 €bezahlt + Kinder Hospiz-Spende
2 Stück
03L!ME 1x Natur
1x Schwarz-Matt Feinstruktur
27,50 €bezahlt + Kinder Hospiz-Spende
2 Stück
04sargatanas 1x Natur
1x Schwarz-Matt Feinstruktur
27,50 €bezahlt
2 Stück
05Aiphaton1x Schwarz-Matt Feinstruktur20,00 €bezahlt
1 Stück
06Molch1x Natur
1x Schwarz-Matt Feinstruktur
27,50 €bezahlt + Kinder Hospiz-Spende
2 Stück
07Robo1x Natur
1x Schwarz-Matt Feinstruktur
27,50 €bezahlt + Kinder Hospiz-Spende
2 Stück
08Rabauke1231x Natur15,00 €bezahlt + Kinder Hospiz-Spende
1 Stück
09magnumsize 1x Natur15,00 €bezahlt
1 Stück
10patrock84 1x Schwarz-Matt Feinstruktur20,00 €bezahlt
1 Stück
11BZ641x Natur
1x Schwarz-Matt Feinstruktur
27,50 €bezahlt + Kinder Hospiz-Spende
2 Stück
12legendMOD 1x Natur
1x Natur
22,00 €bezahlt + Kinder Hospiz-Spende
2 Stück
13Drizztly 1x Schwarz-Matt Feinstruktur20,00 €bezahlt + Kinder Hospiz-Spende
1 Stück
14Patrick1990 1x Natur
1x Schwarz-Matt Feinstruktur
27,50 €bezahlt
2 Stück
15DaObst 1x Natur
1x Schwarz-Matt Feinstruktur
36,00 €
*Versand nach AT
bezahlt
2 Stück
16lamy28 1x Natur
1x Schwarz-Matt Feinstruktur
27,50 €bezahlt
2 Stück
17Hummel1980 1x Natur
1x Schwarz-Matt Feinstruktur
27,50 €bezahlt + Kinder Hospiz-Spende
2 Stück
18bath921x Natur15,00 €bezahlt
1 Stück
19XTaZY 1x Schwarz-Matt Feinstruktur20,00 €bezahlt
1 Stück
20Lawaeldscher1x Schwarz-Matt Feinstruktur20,00 €bezahlt
1 Stück
21the_listener 1x Schwarz-Matt Feinstruktur20,00 €bezahlt + Kinder Hospiz-Spende
1 Stück
22Burnout_Student1x Natur15,00 €bezahlt
1 Stück
23Jamiexcvii 1x Natur15,00 €bezahlt
1 Stück
Offen Gesamt: 0 von 23 / User - Gesamt: 0 von 35 Kits


Spenden-Topf [ 205,00 € ]
Es kamen 20 € an Bier-Geld und ca. 55 € an Aufwandskosten zusammen ... was soll ich mit dem ganzen Bier, Freunde ?

... für Eis essen ist es auch zu kalt, Weihnachtsmärkte finden teilweise nicht statt und der Bitcoin-Kurs ist auch aktuell ziemlich mager :d

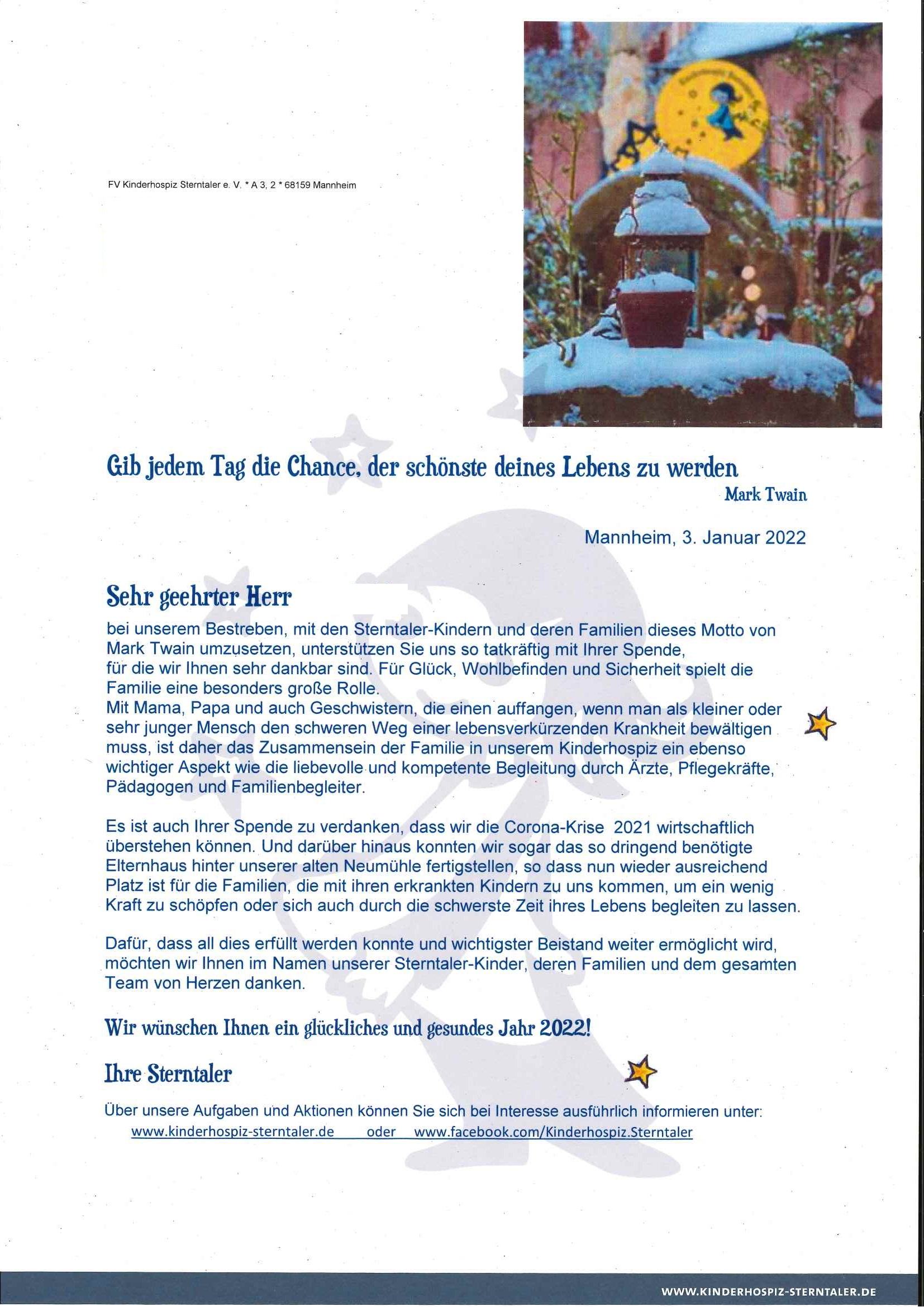

Ich werde den Pot auf 100 € aufrunden und an das Kinderhospitz Sterntaler spenden.

Das schont meine Leber und gibt schwerkranken Kindern mehr Lebensqualität.






Nochmals Danke an alle die an der Sammelbestellung teilgenommen haben.

Frohe Weihnachten :xmas:


Tests:

L!ME - Post #136
So also ich habe endlich Mal Zeit gehabt die neue Sockelmontage zu testen.
Einstellungen bei meinem 5950x sind 4,7ghz allcore bei 1,25v llc3 auf dem dark Hero und ein cb23 Run also 10 Minuten Verbrauch Peak 223W

Originalhalterung Wassertemperatur 16,8 Grad
CCD1 62,4 Grad CCD2 65 Grad IOD 19,8 Grad

45 Grad Halterung Wassertemperatur 17,2 Grad
CCD1 61,6 Grad CCD2 63,8 Grad IOD 22,3 Grad

Fazit: Leicht bessere Temperaturen an den CCDs aber etwas schlechtere Temperaturen am IOD.

Andere Test habe ich bis jetzt außen vor gelassen da sich die Temperatur weder extrem ins positive noch ins negative gewandelt hat.

Was aber interessant ist bei einem Kurzen CB15 Run liegt die gedrehte Haltung um 3 Grad bessere CCD Temperatur vorne.

Natürlich kann ich jetzt noch mehrmals neu montieren und schauen ob die Temperaturunterschiede von einer besseren WLP Verteilung kommen aber eins ist sicher es ist nicht schlechter geworden.

XTaZY - Post #133
Temps sind auf den ersten Blick unverändert zum EK Velocity.


Bilder:

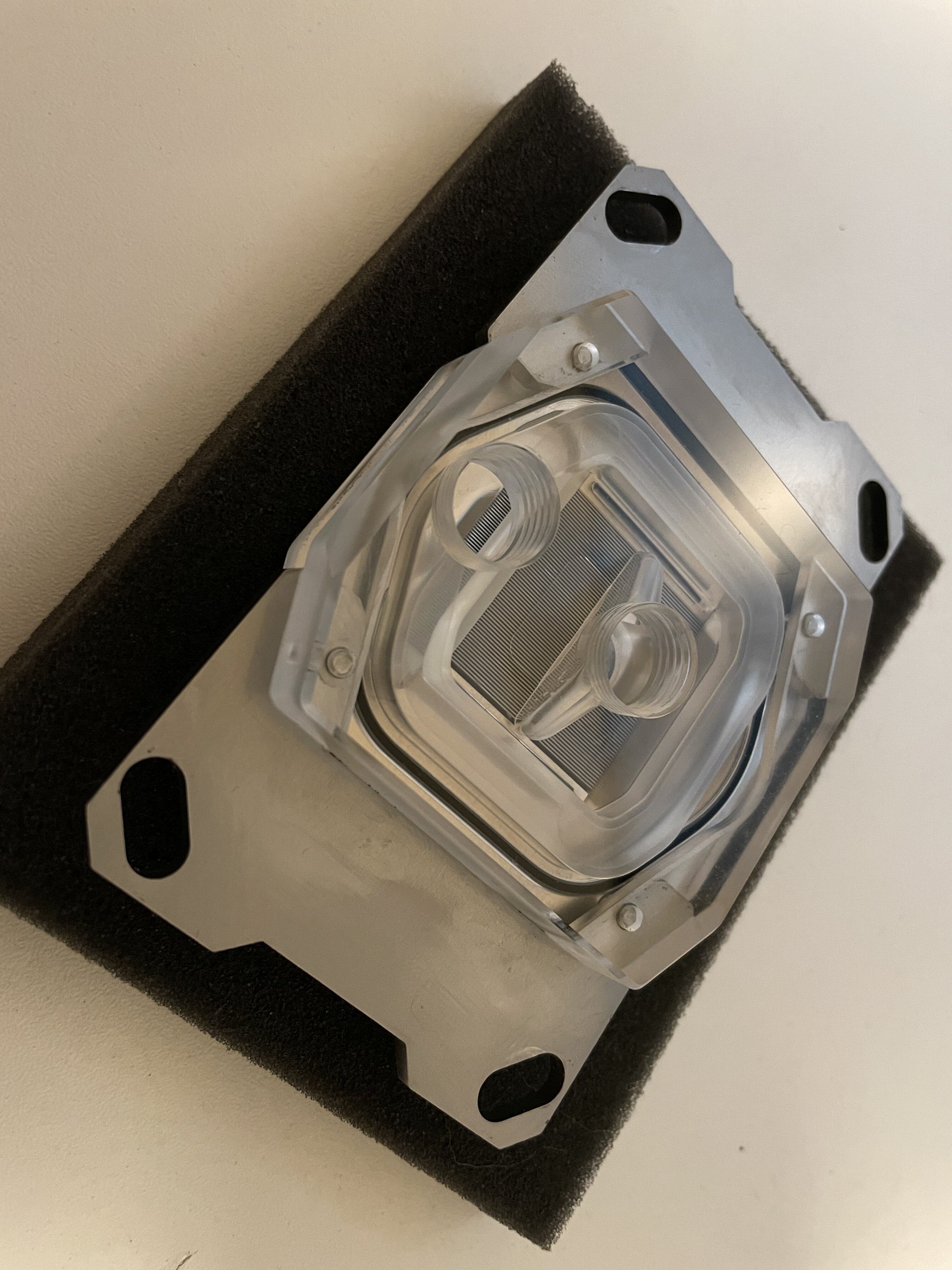

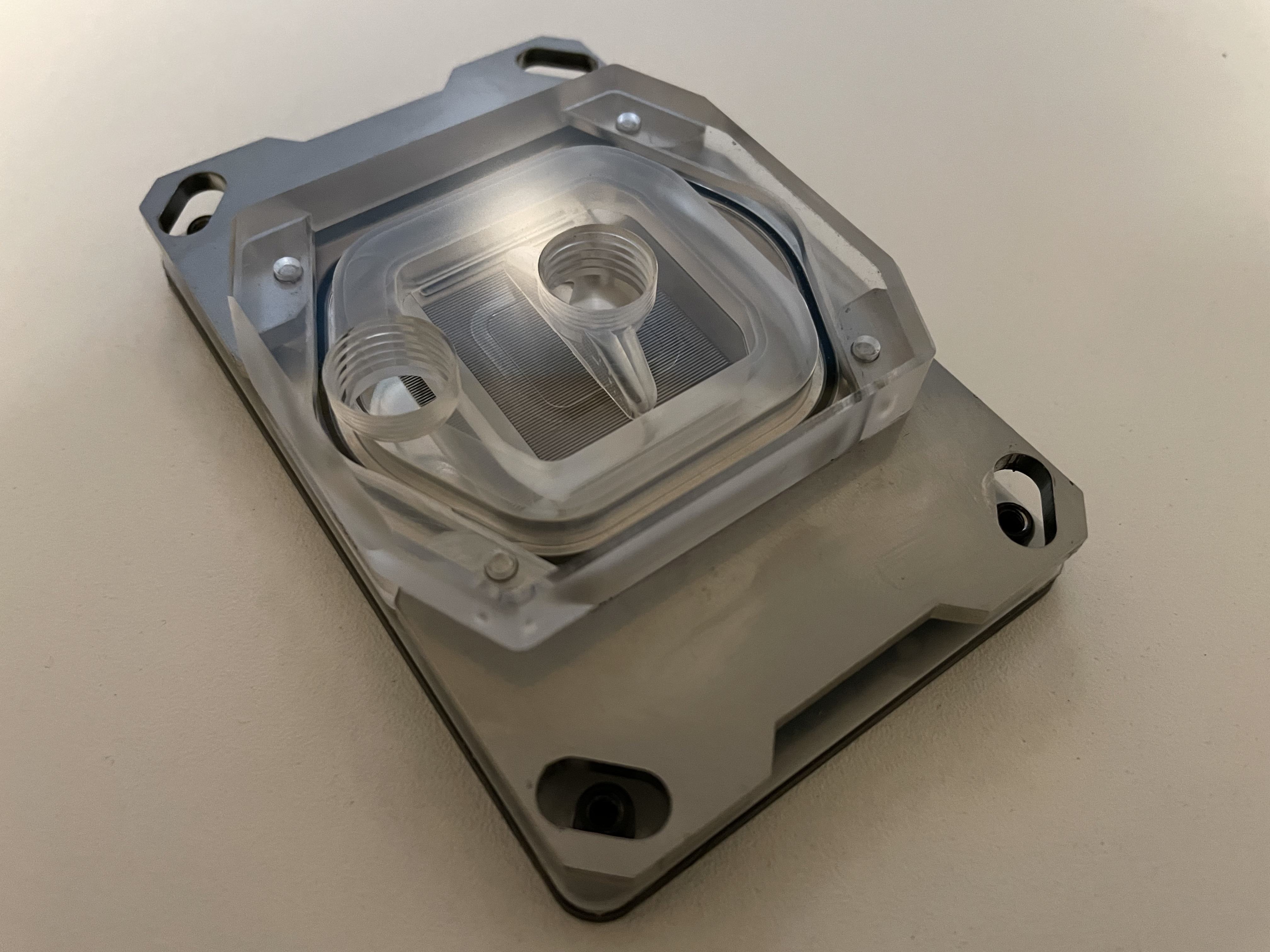

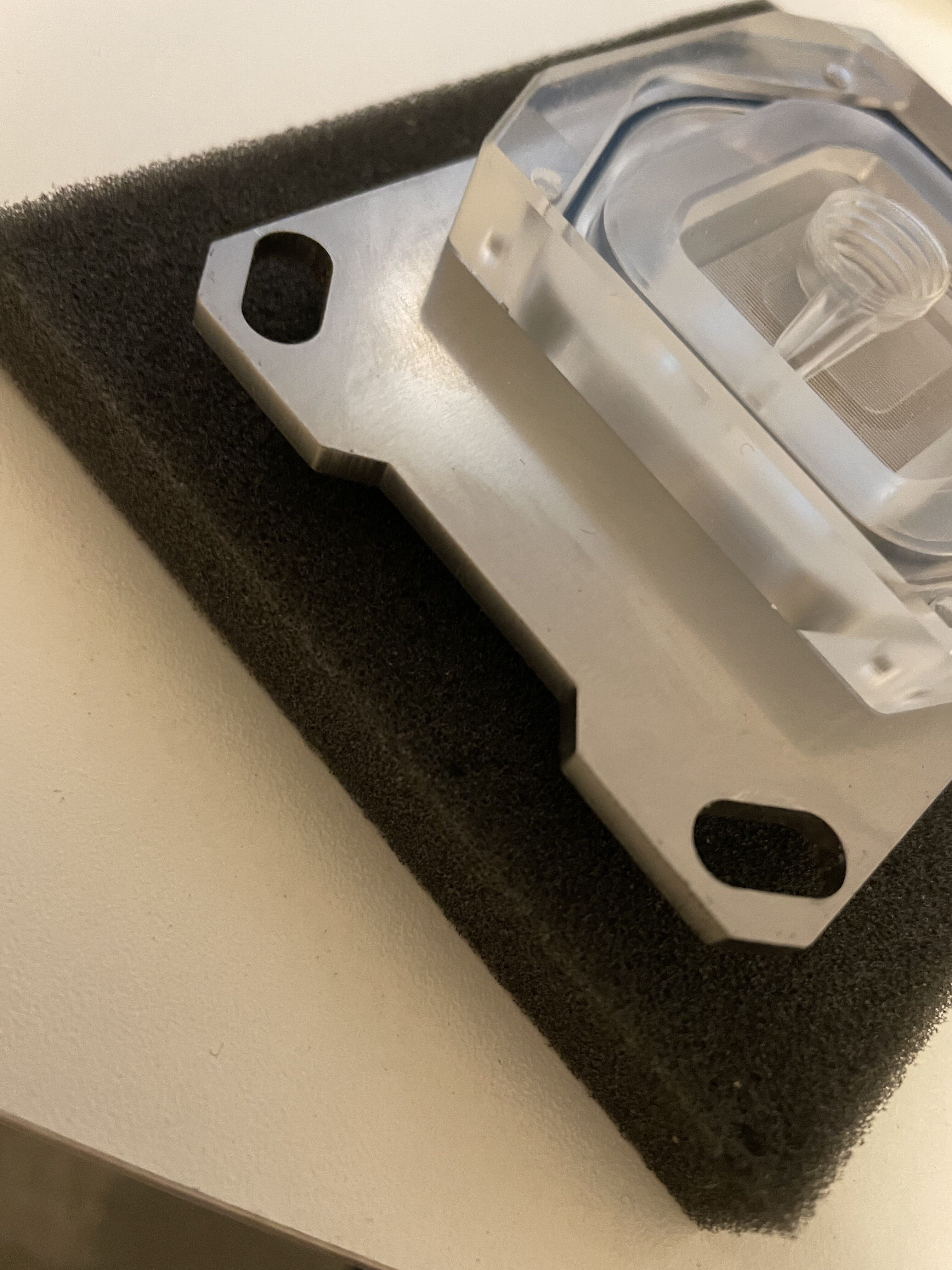

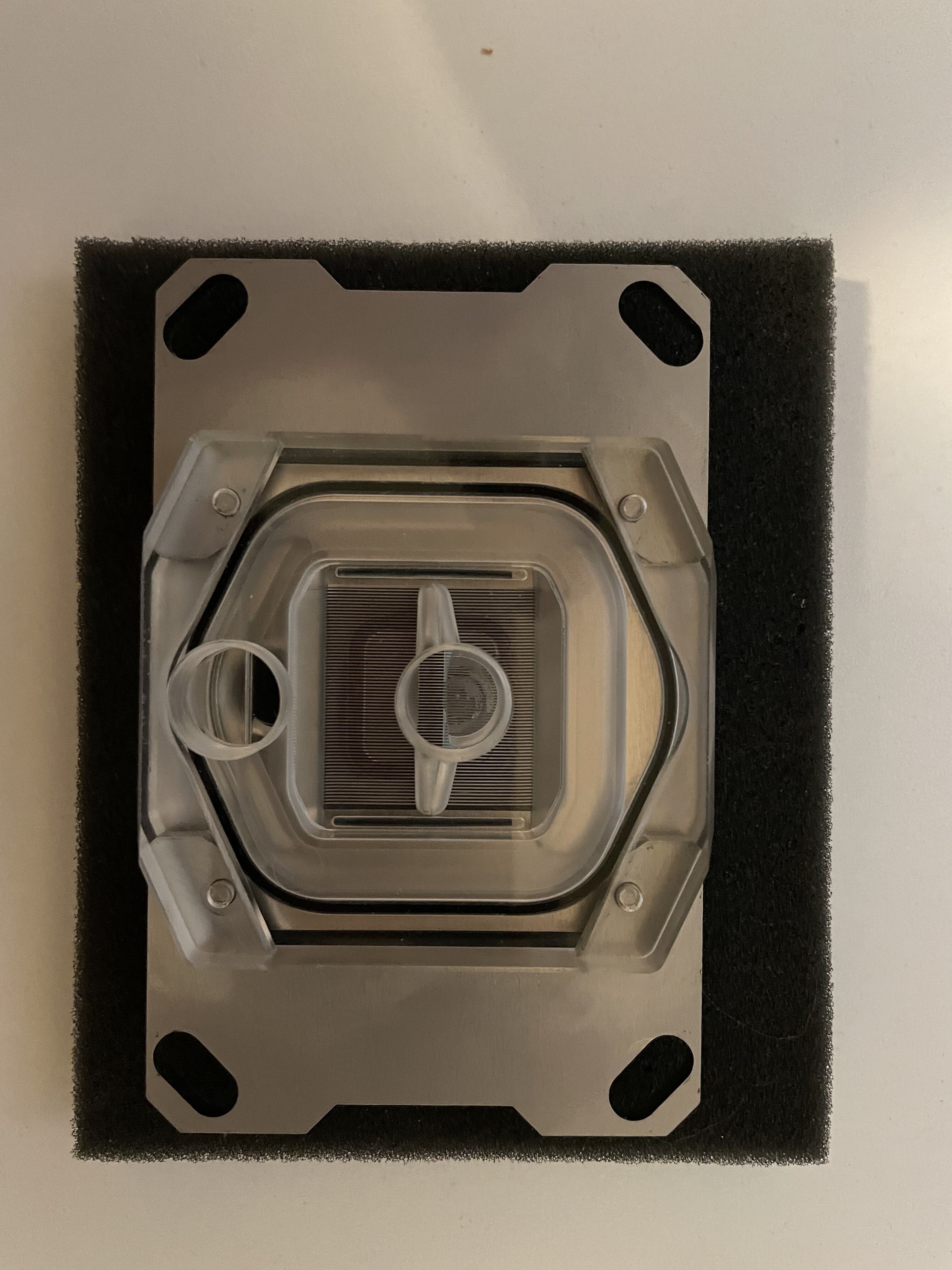

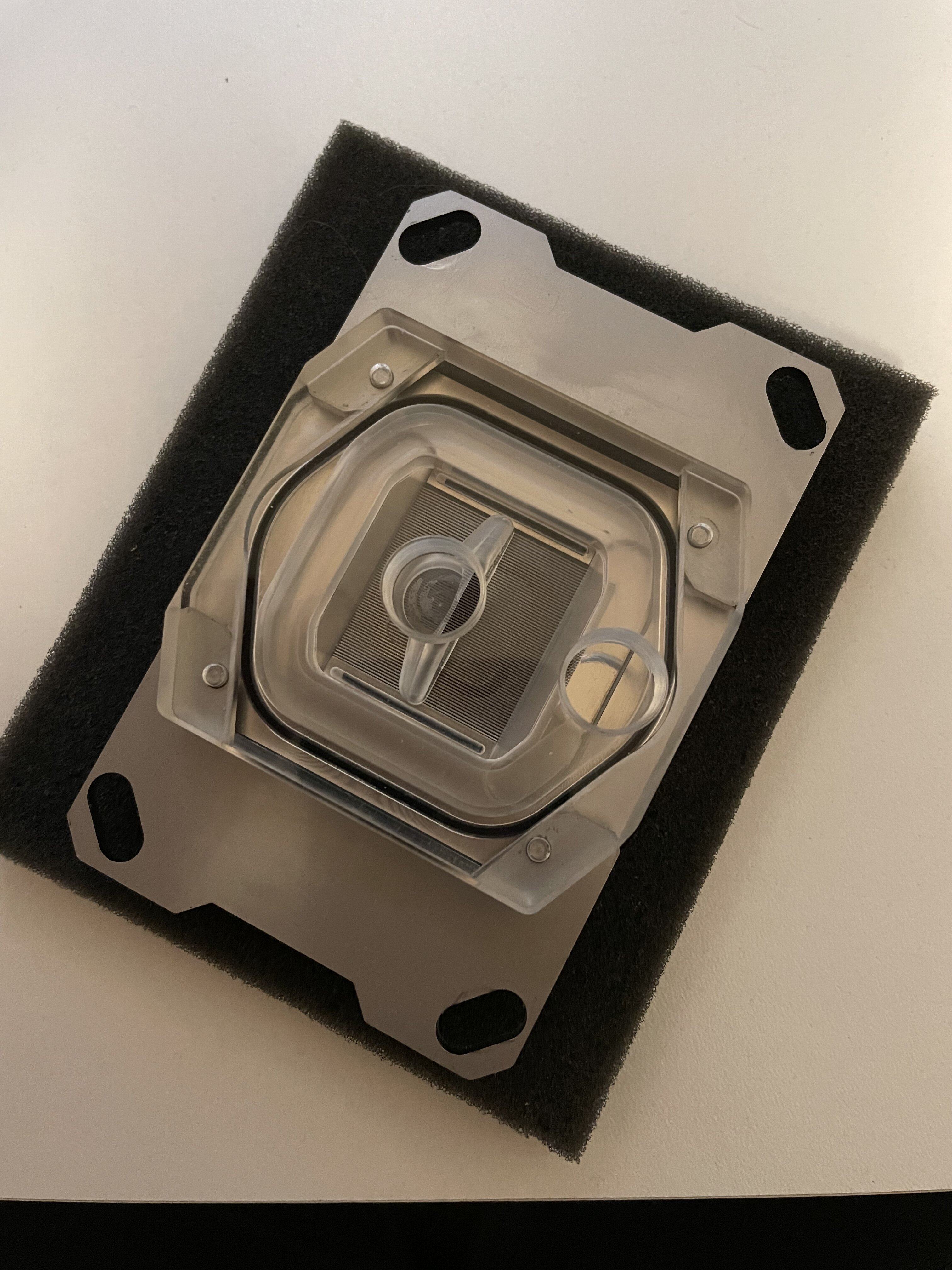

v1.0 in Edelstahl - Natur

21-10-10 20-08-20 5689.jpg

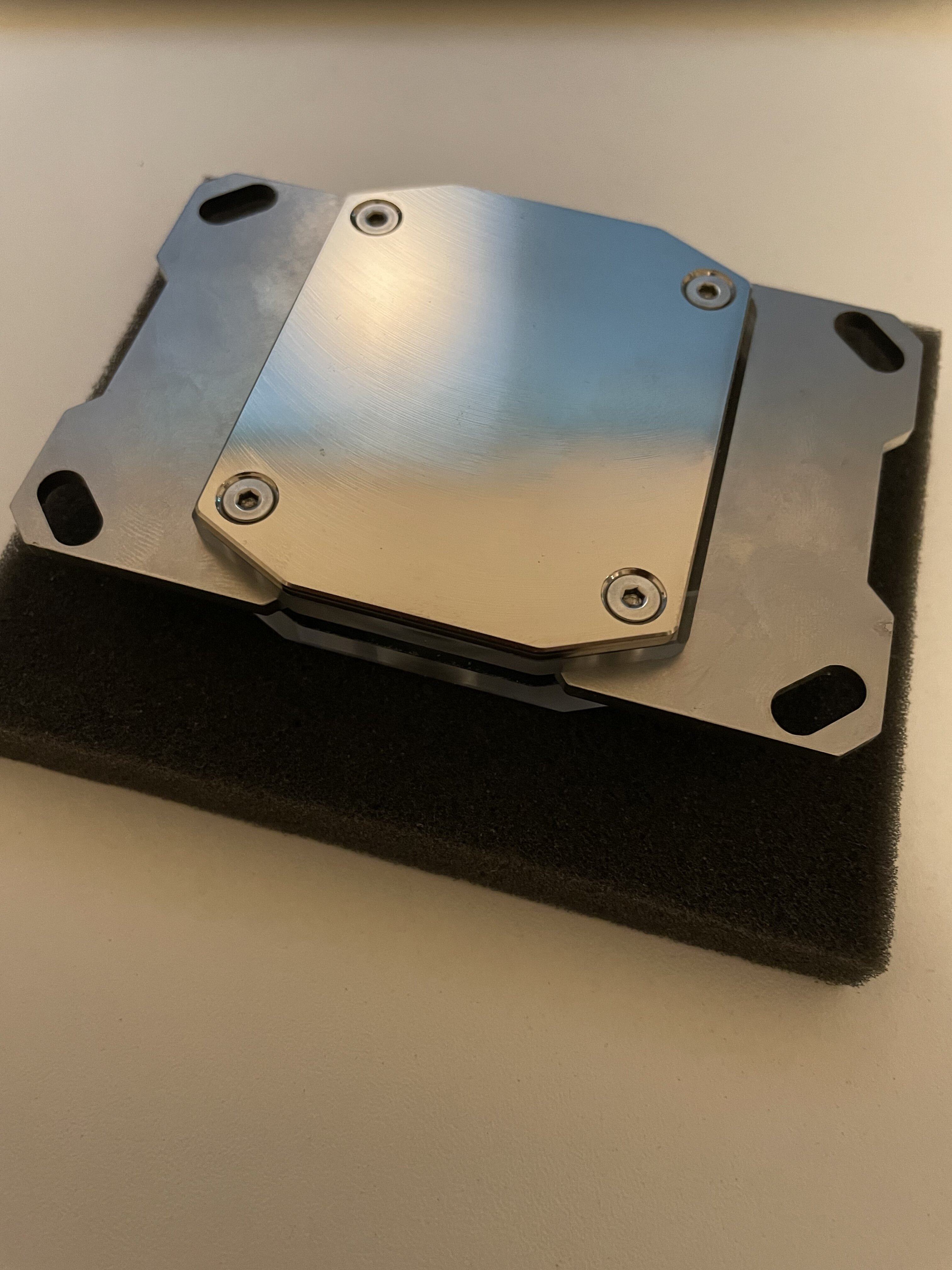

21-10-10 20-07-28 5688.jpg 21-10-10 20-07-18 5687.jpg 21-10-10 20-07-09 5686.jpg 21-10-10 20-06-36 5684.jpg 21-10-10 20-06-13 5683.jpg 21-10-10 20-05-54 5681.jpg

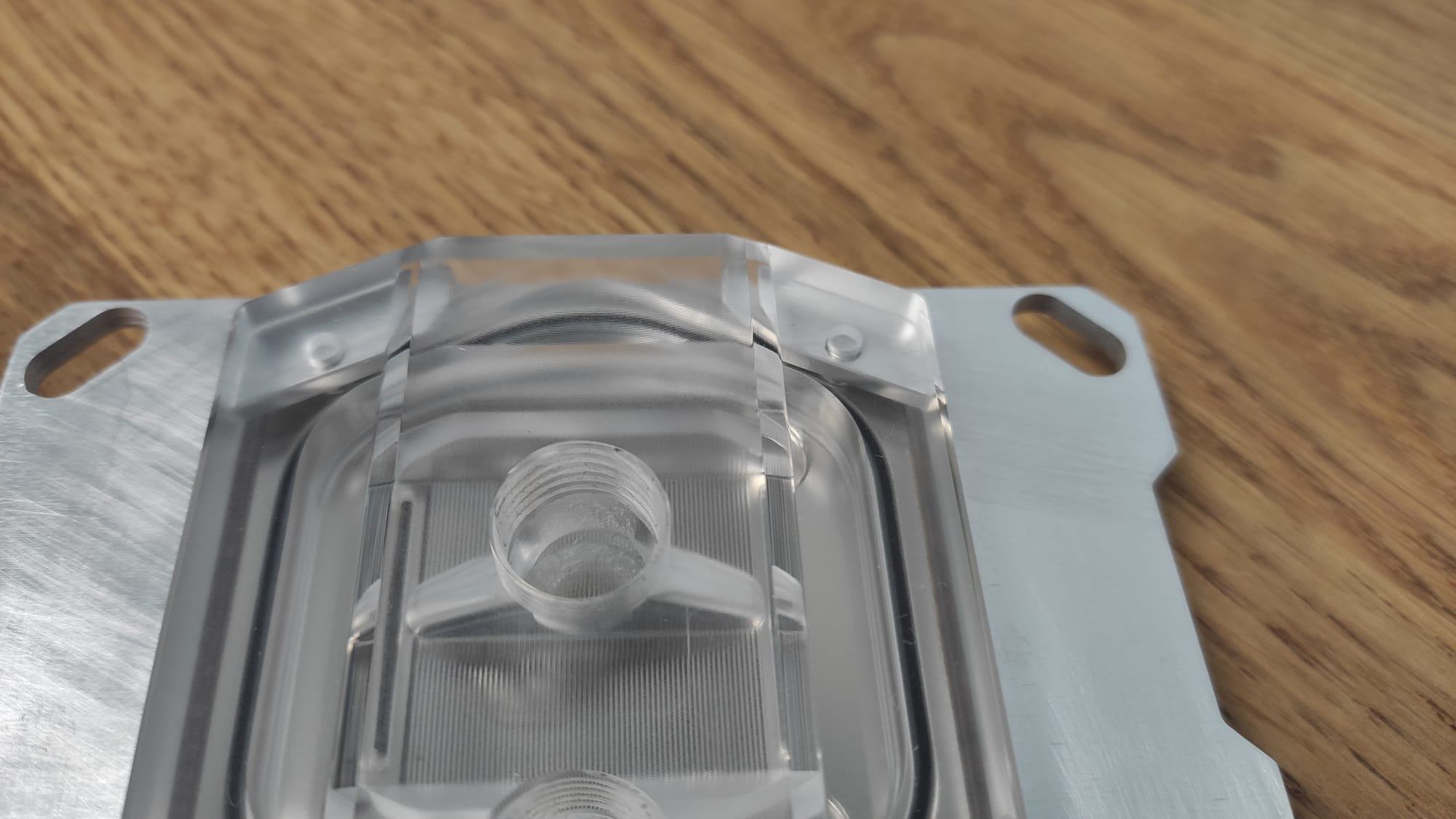

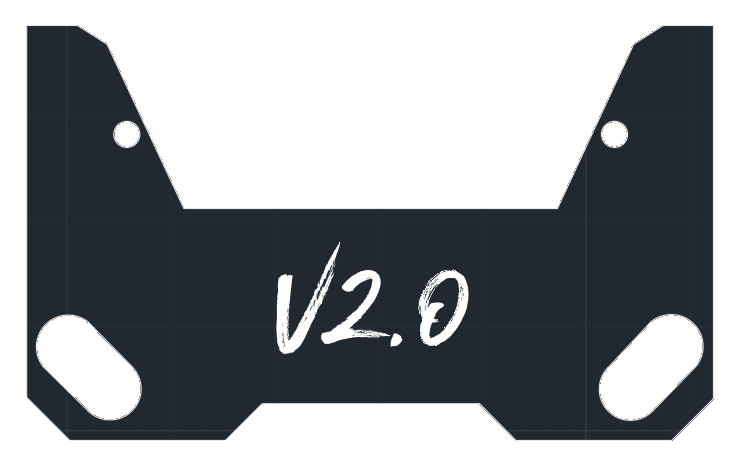

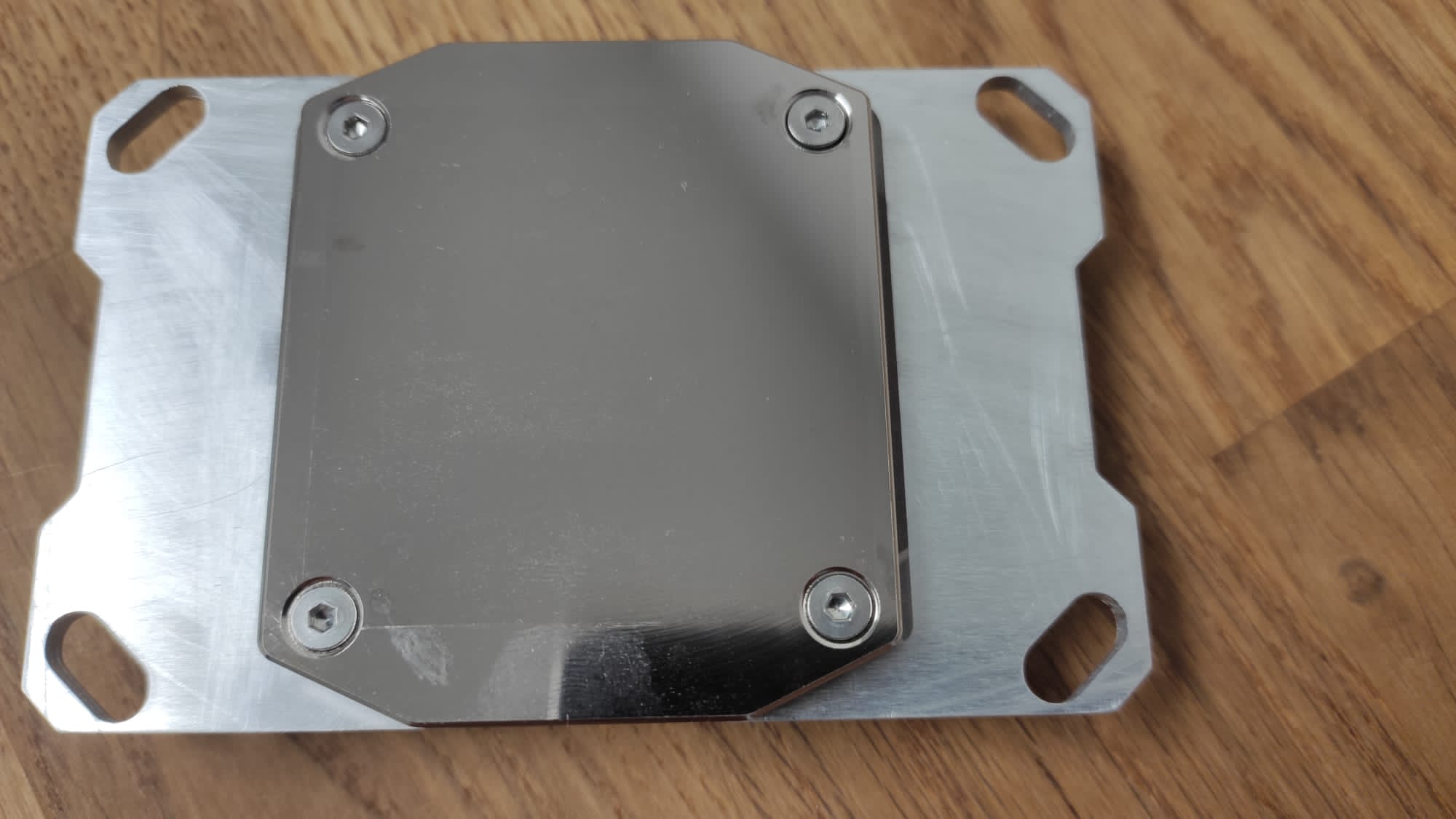

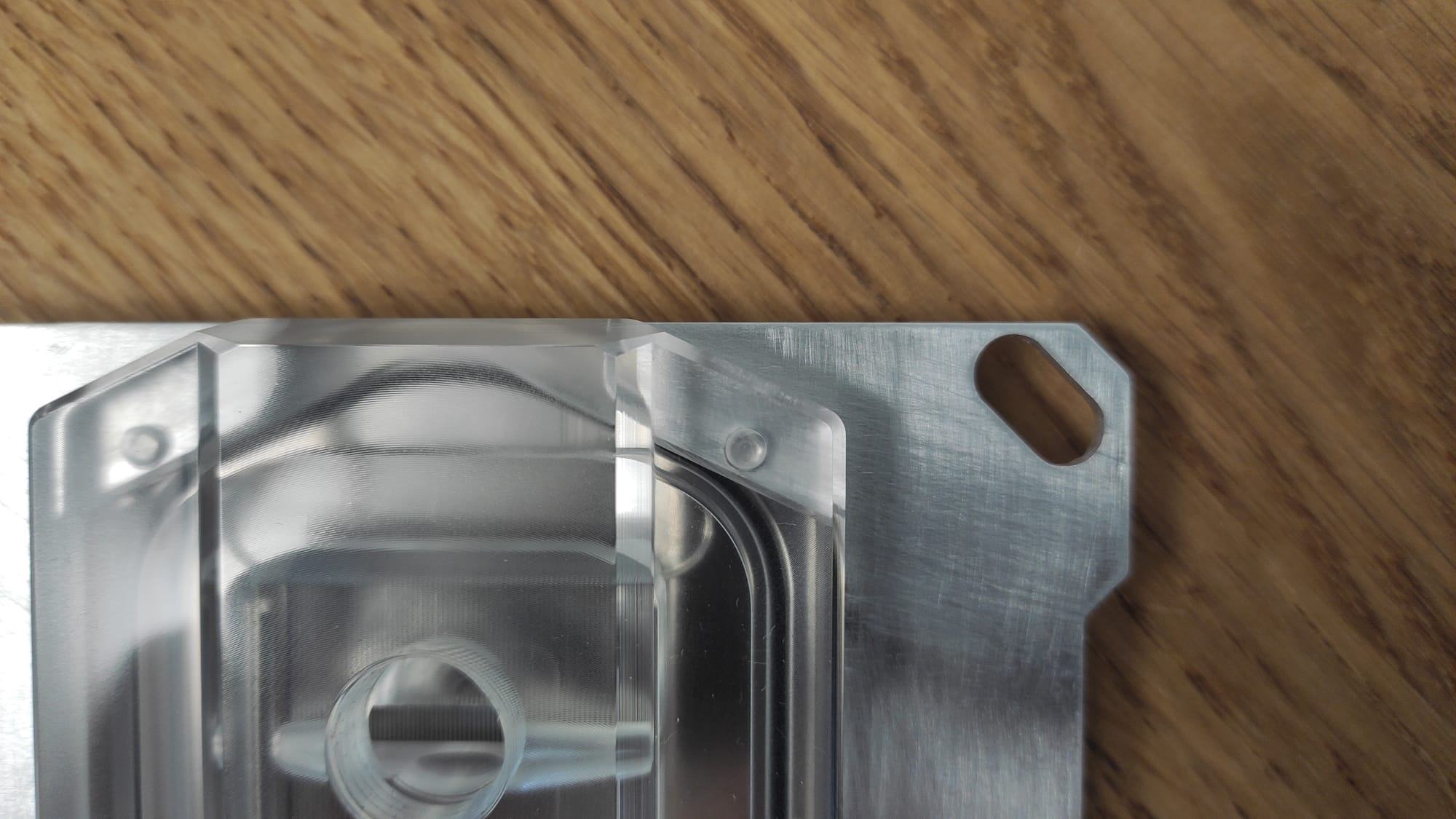

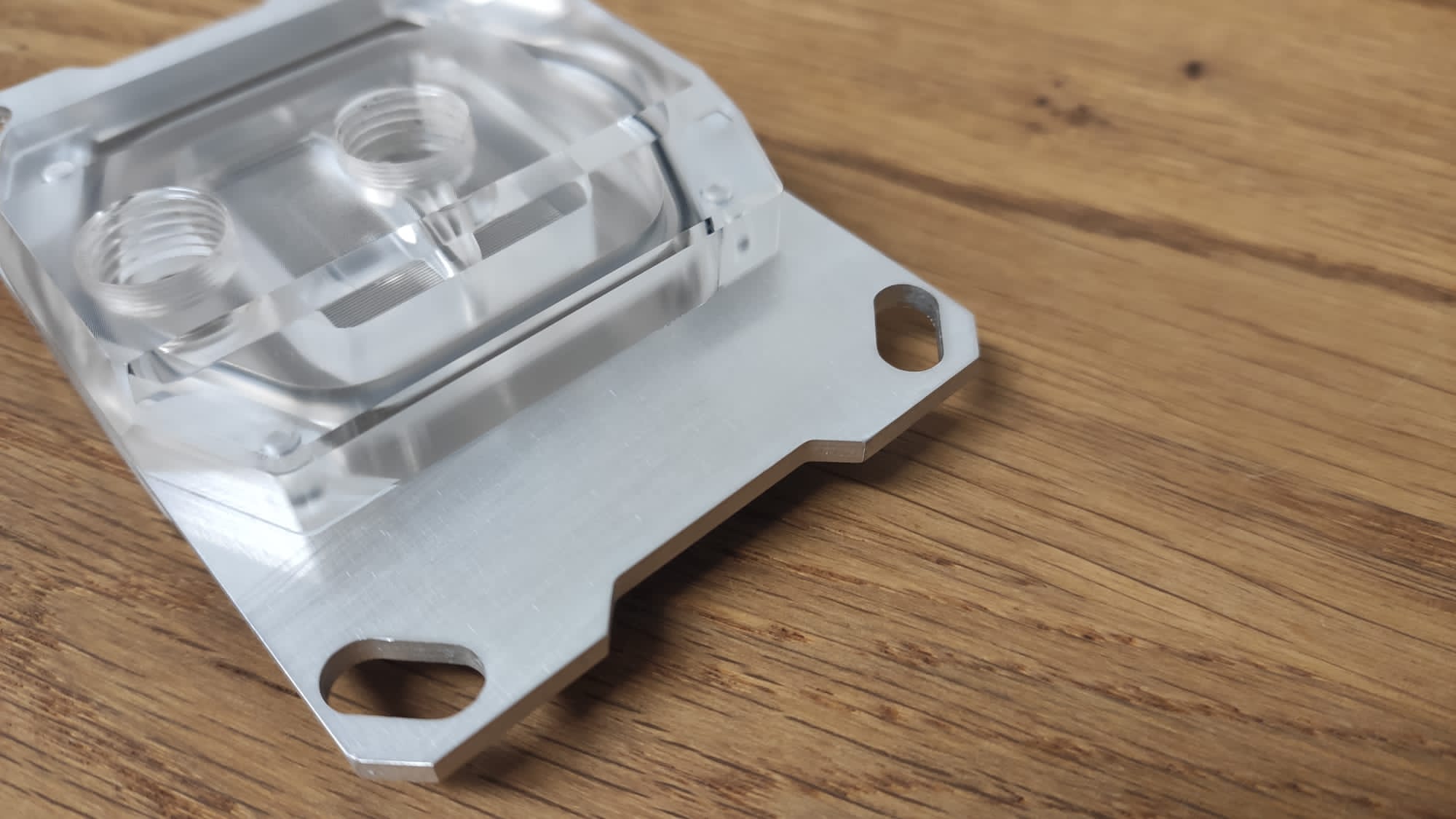

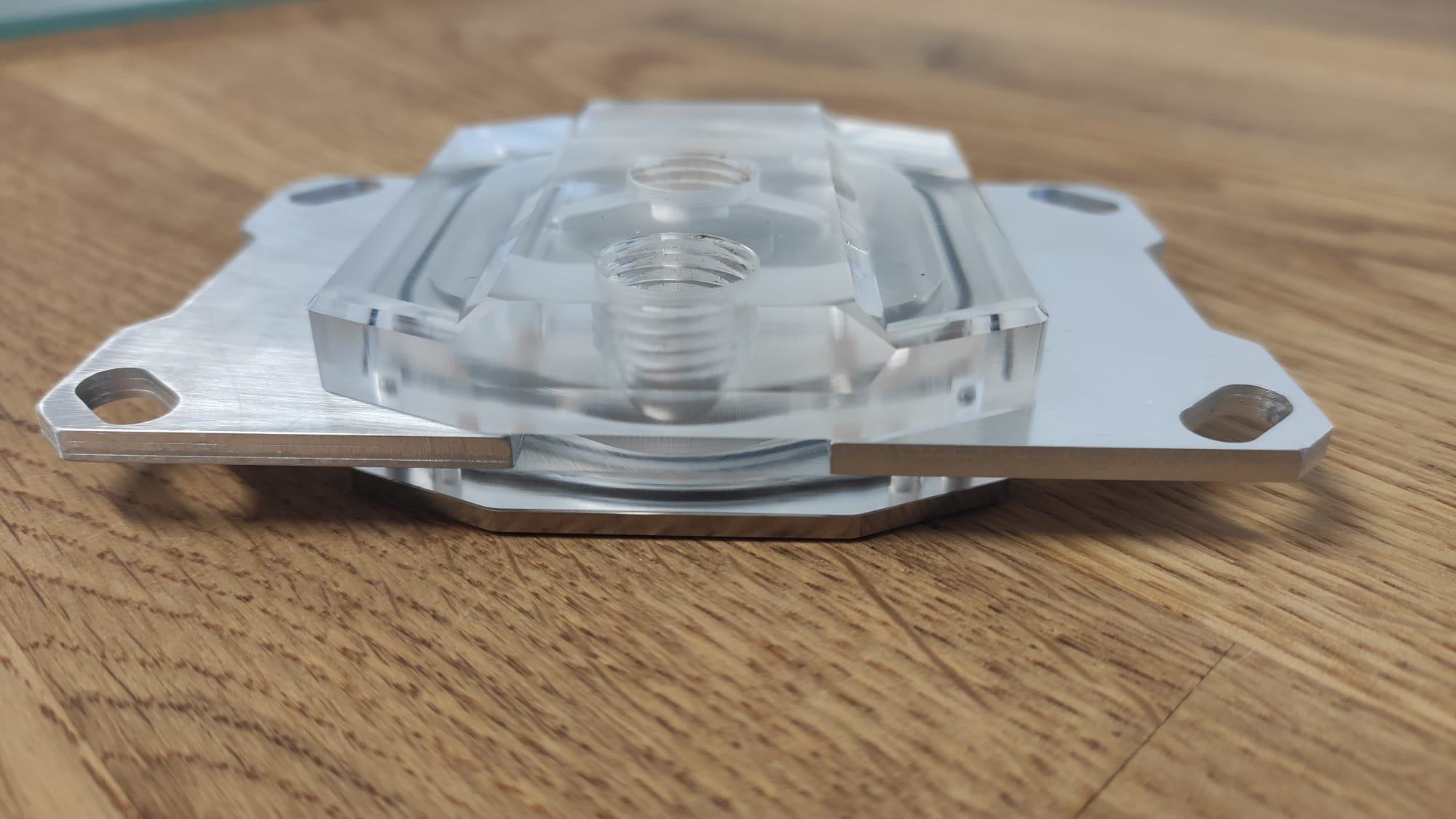

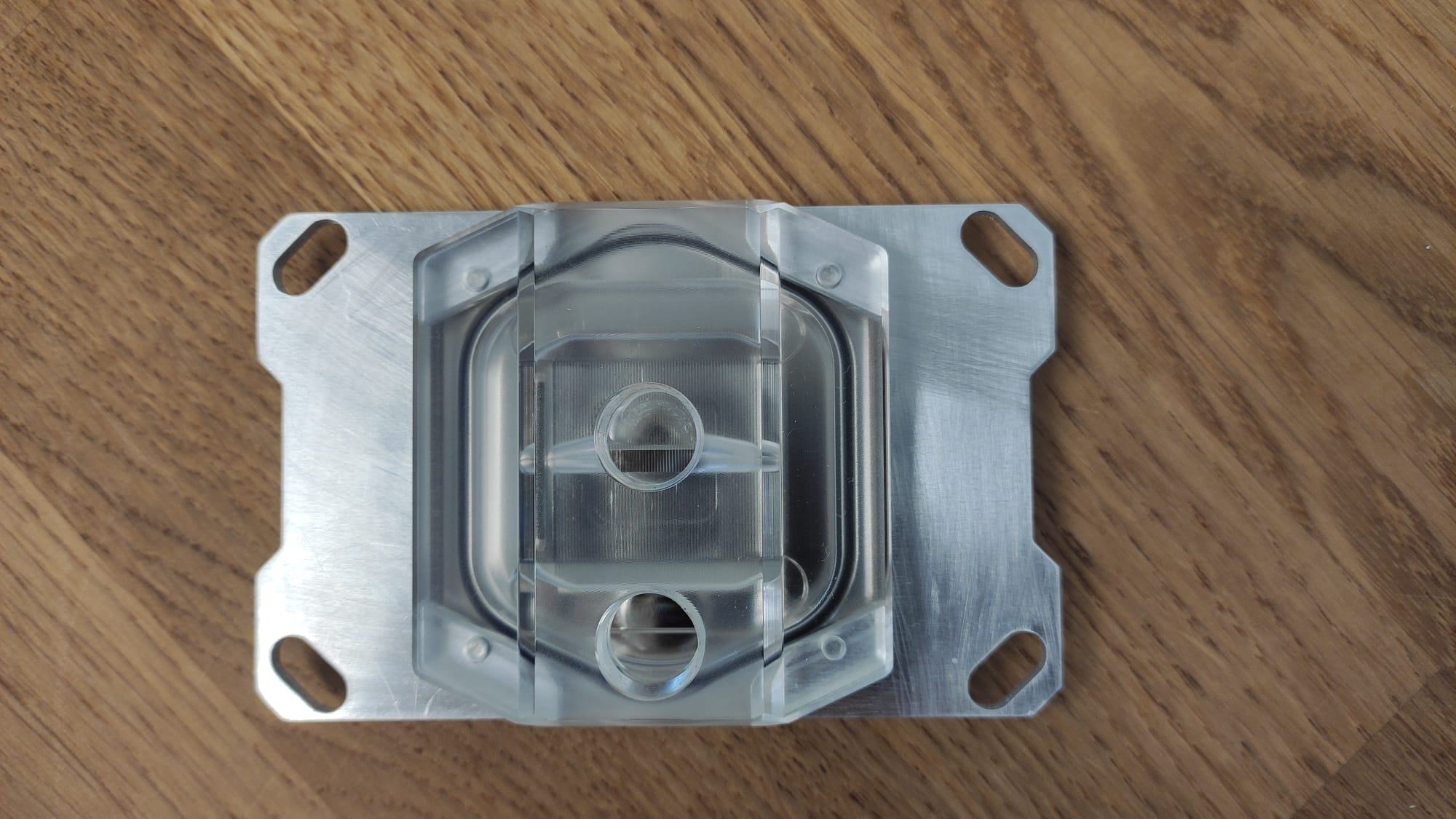

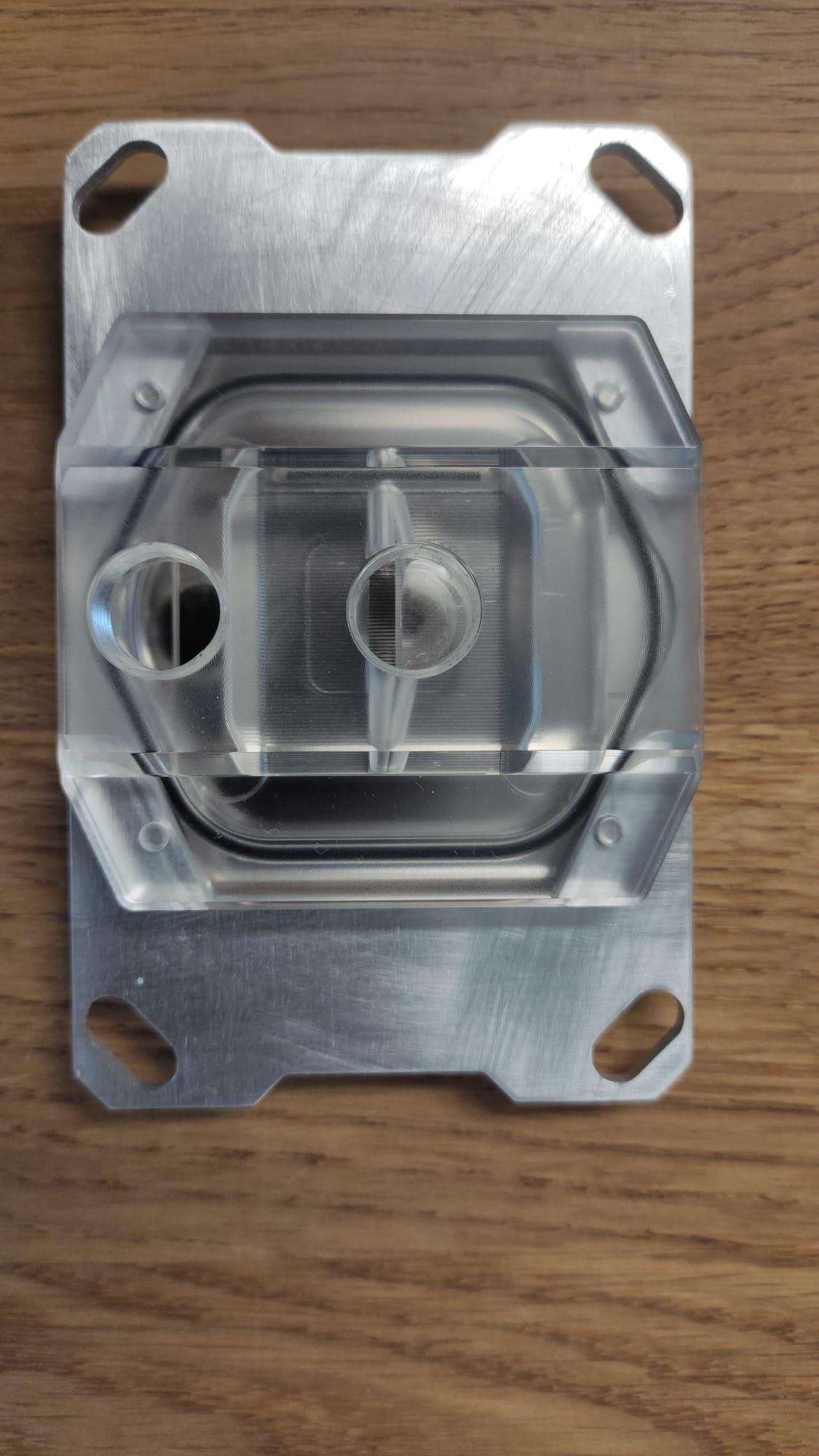

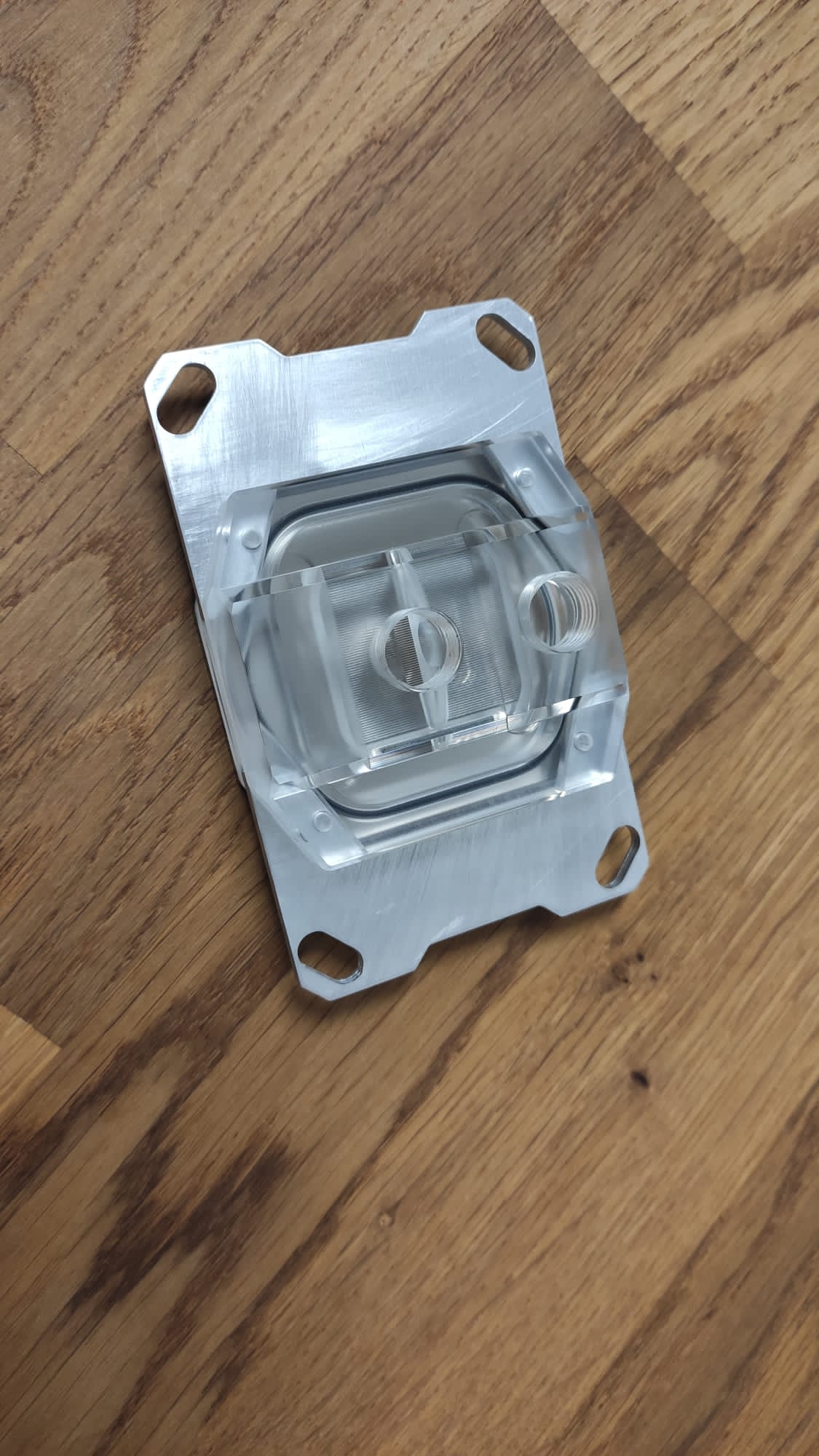

v2.0 in Alu (Test) - ein dickes Dankeschön an TA550 :wink:

733dd5ff-fa79-4cd8-bd58-be819460fa99.jpg WhatsApp Image 2021-10-13 at 08.27.48 (4).jpeg

WhatsApp Image 2021-10-13 at 08.27.48 (3).jpeg WhatsApp Image 2021-10-13 at 08.27.48 (2).jpeg WhatsApp Image 2021-10-13 at 08.27.48 (1).jpeg WhatsApp Image 2021-10-13 at 08.27.48.jpeg dfc96006-bf22-4aca-9363-302fc01113f8.jpg 097560a9-d5e5-4889-83bc-36d5d21cd119.jpg

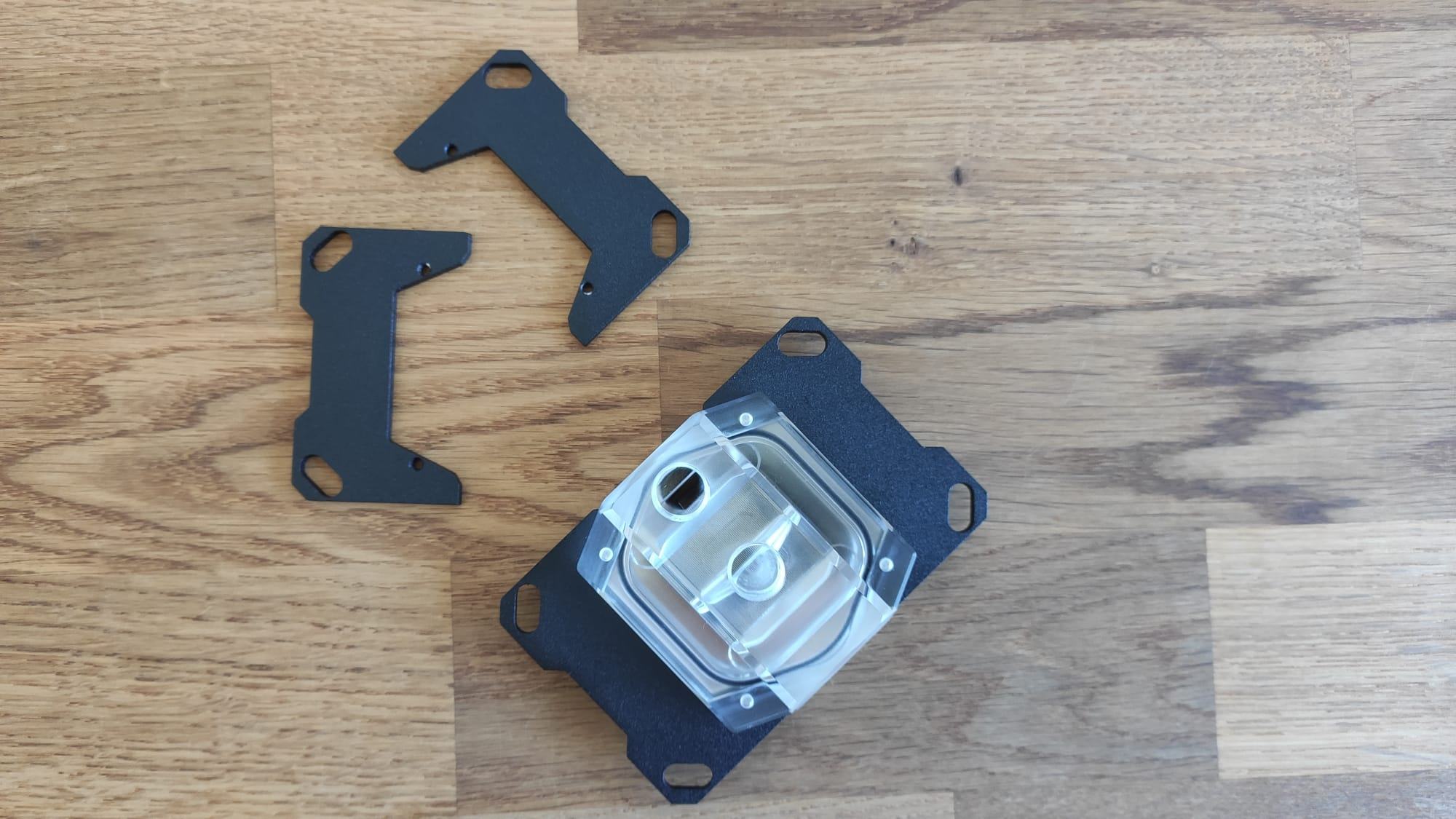

v1.0 in Edelstahl - Schwarz-Matt Feinstruktur


WhatsApp Image 2021-10-16 at 12.28.36.jpeg

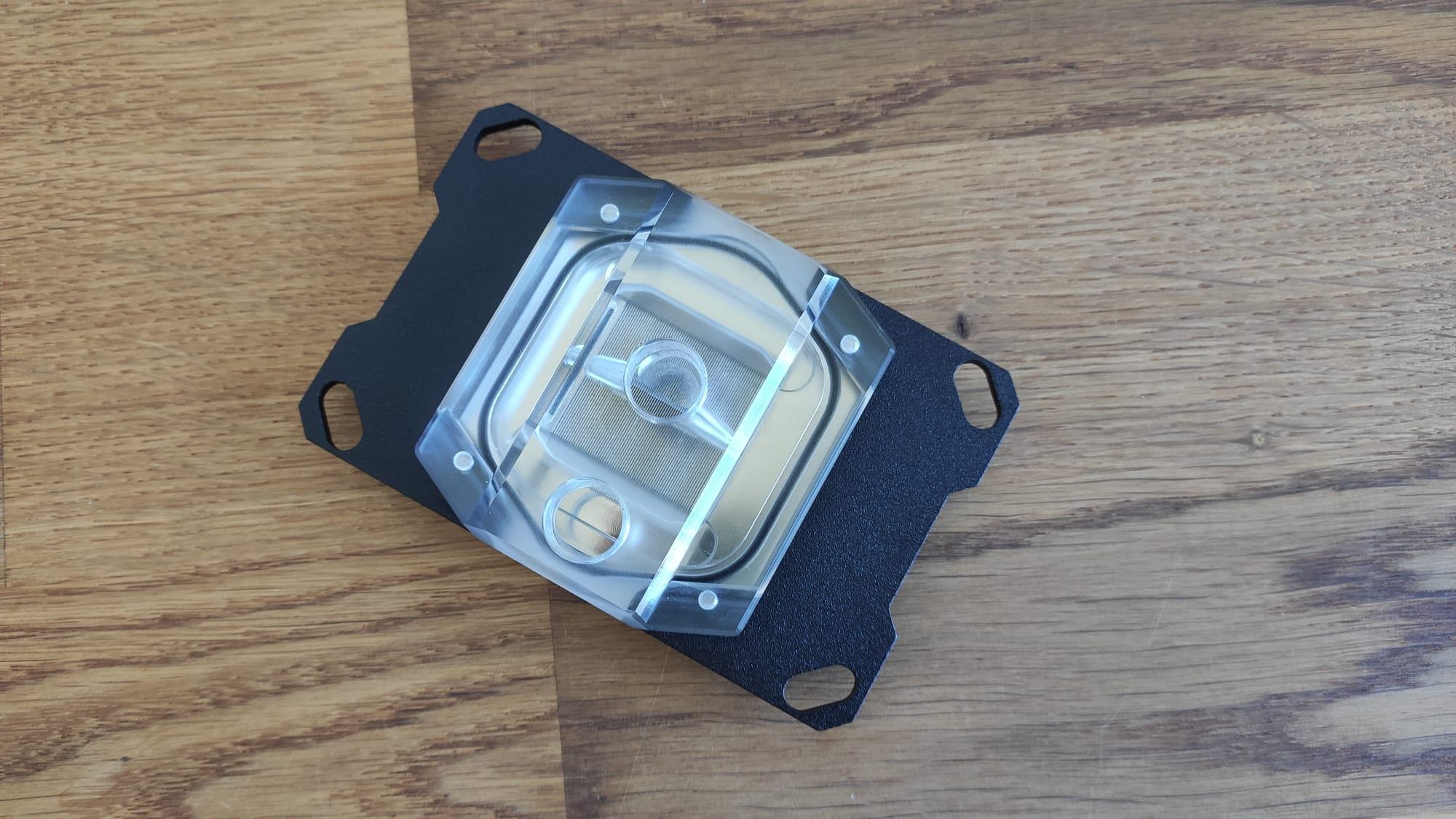

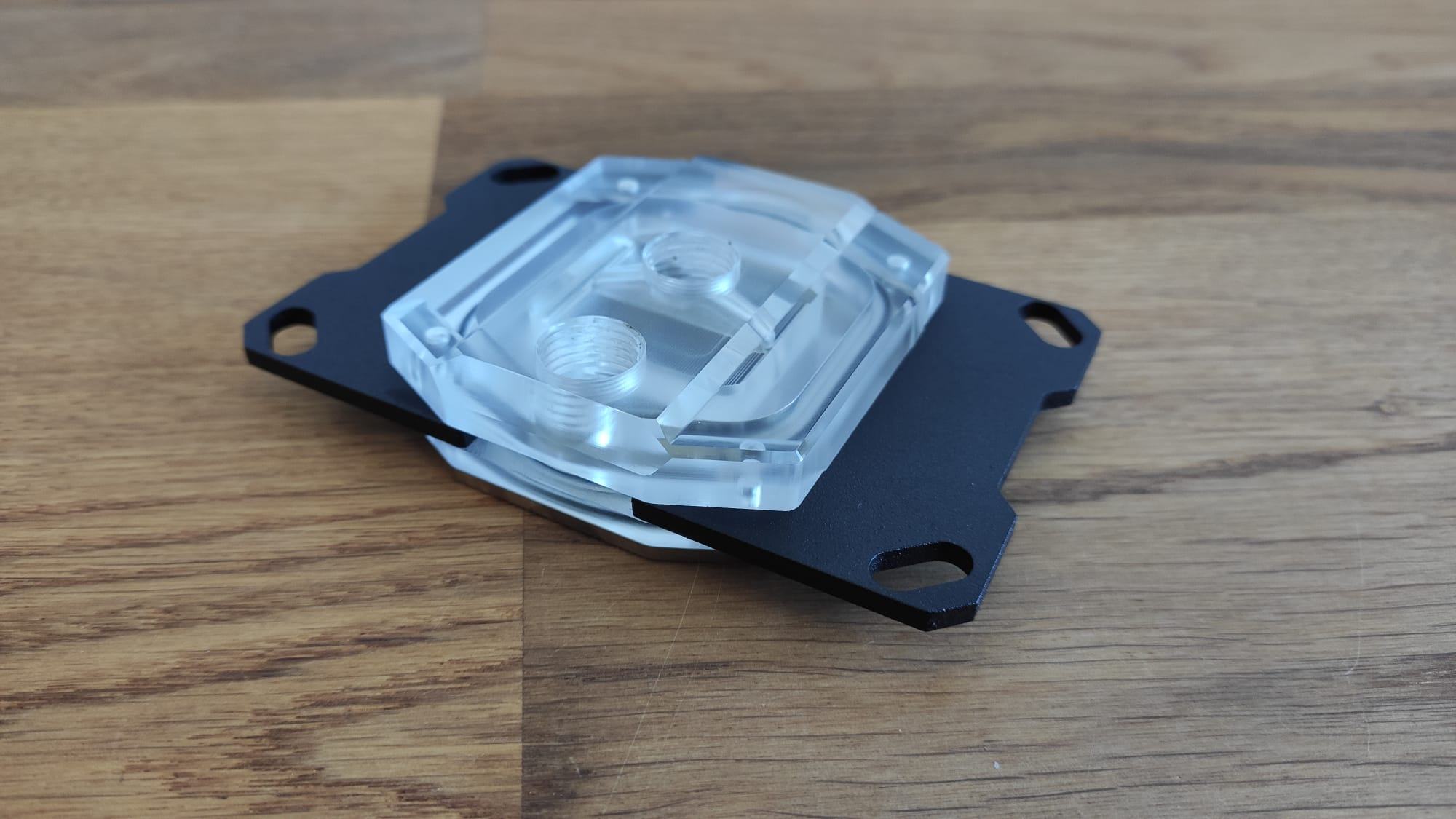

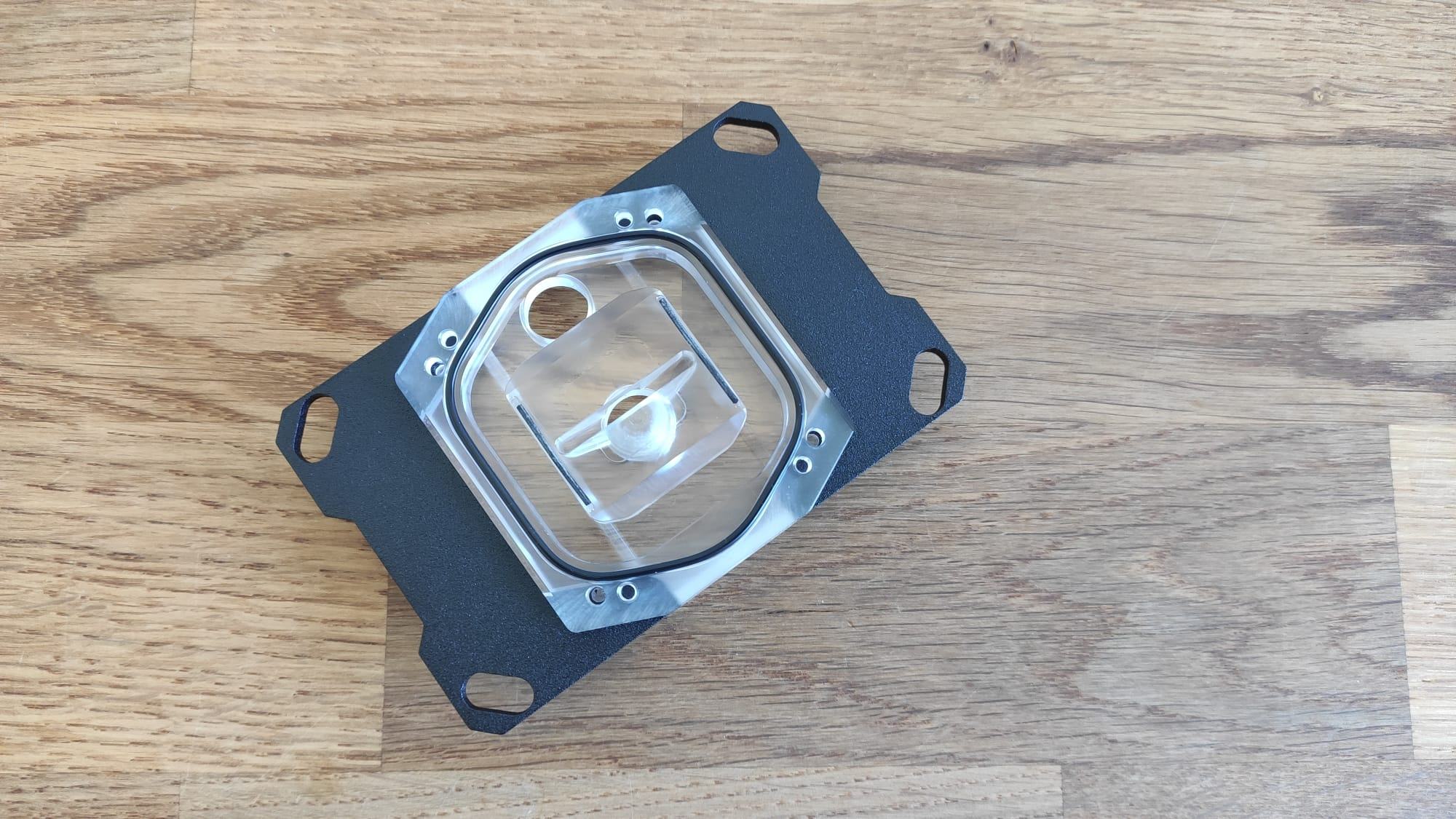

v2.0 in Alu (Test) - Schwarz-Matt Feinstruktur

WhatsApp Image 2021-10-16 at 12.28.37 (1).jpeg WhatsApp Image 2021-10-16 at 12.28.37.jpeg WhatsApp Image 2021-10-16 at 12.28.36 (1).jpeg

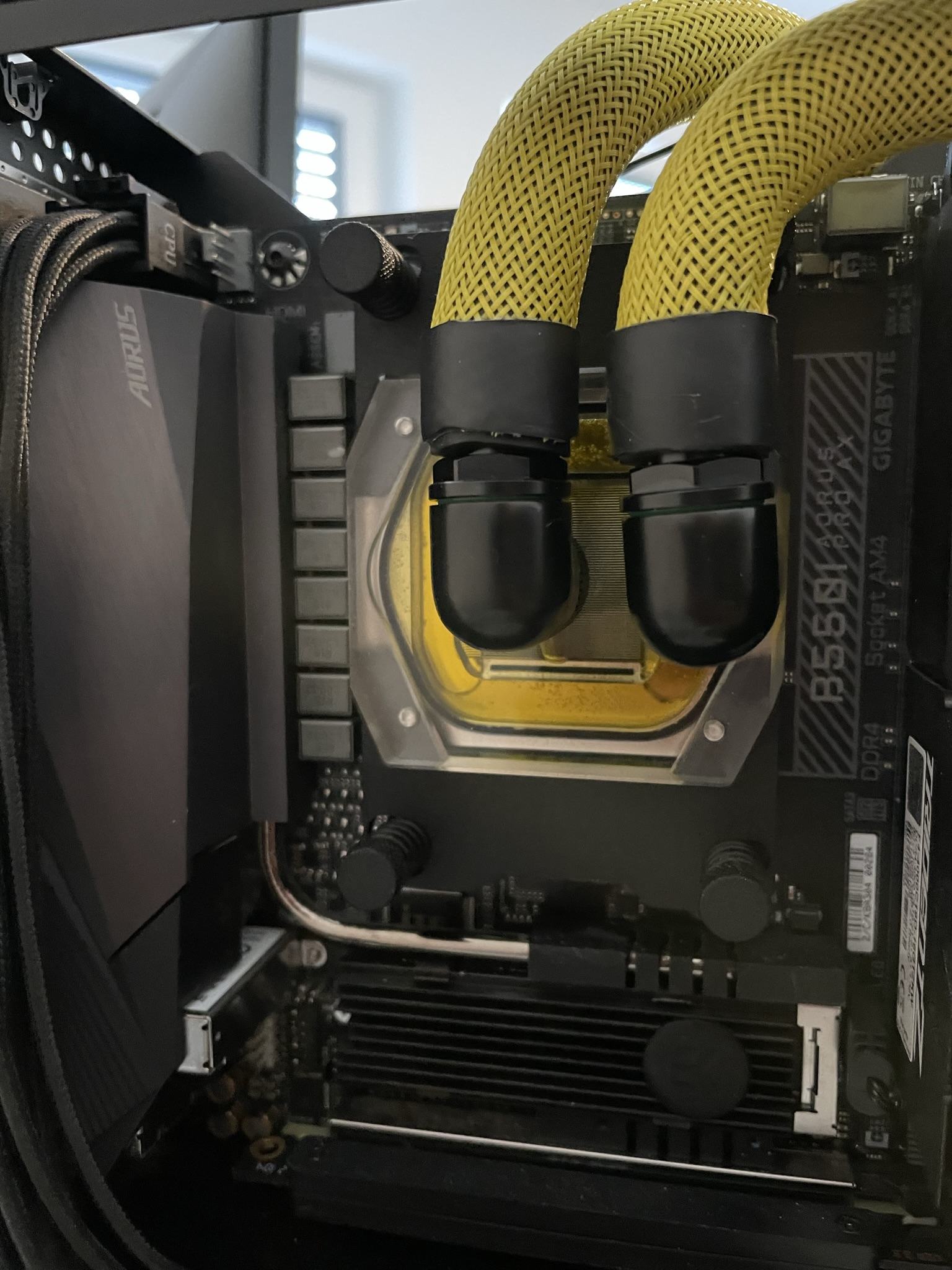

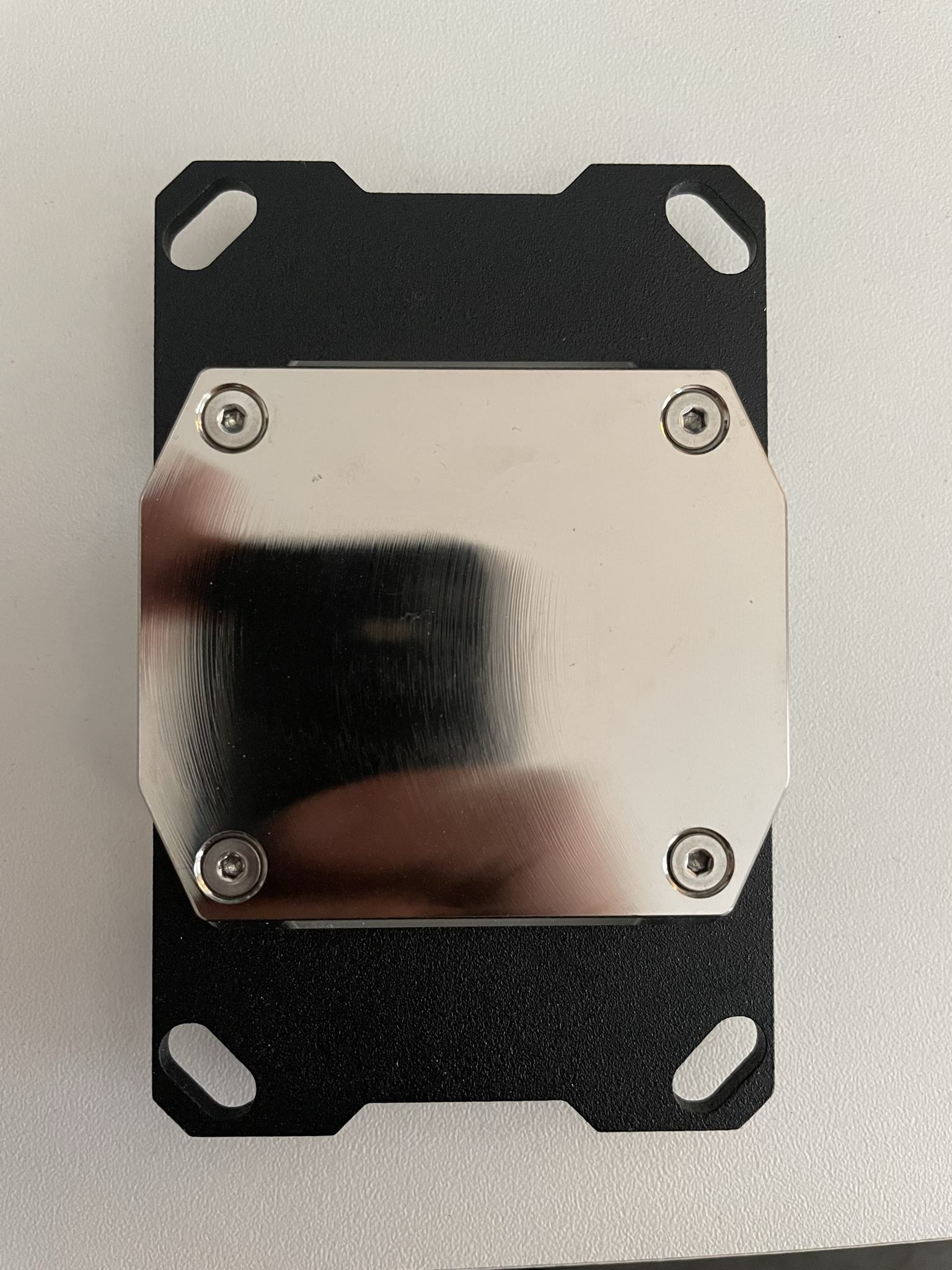

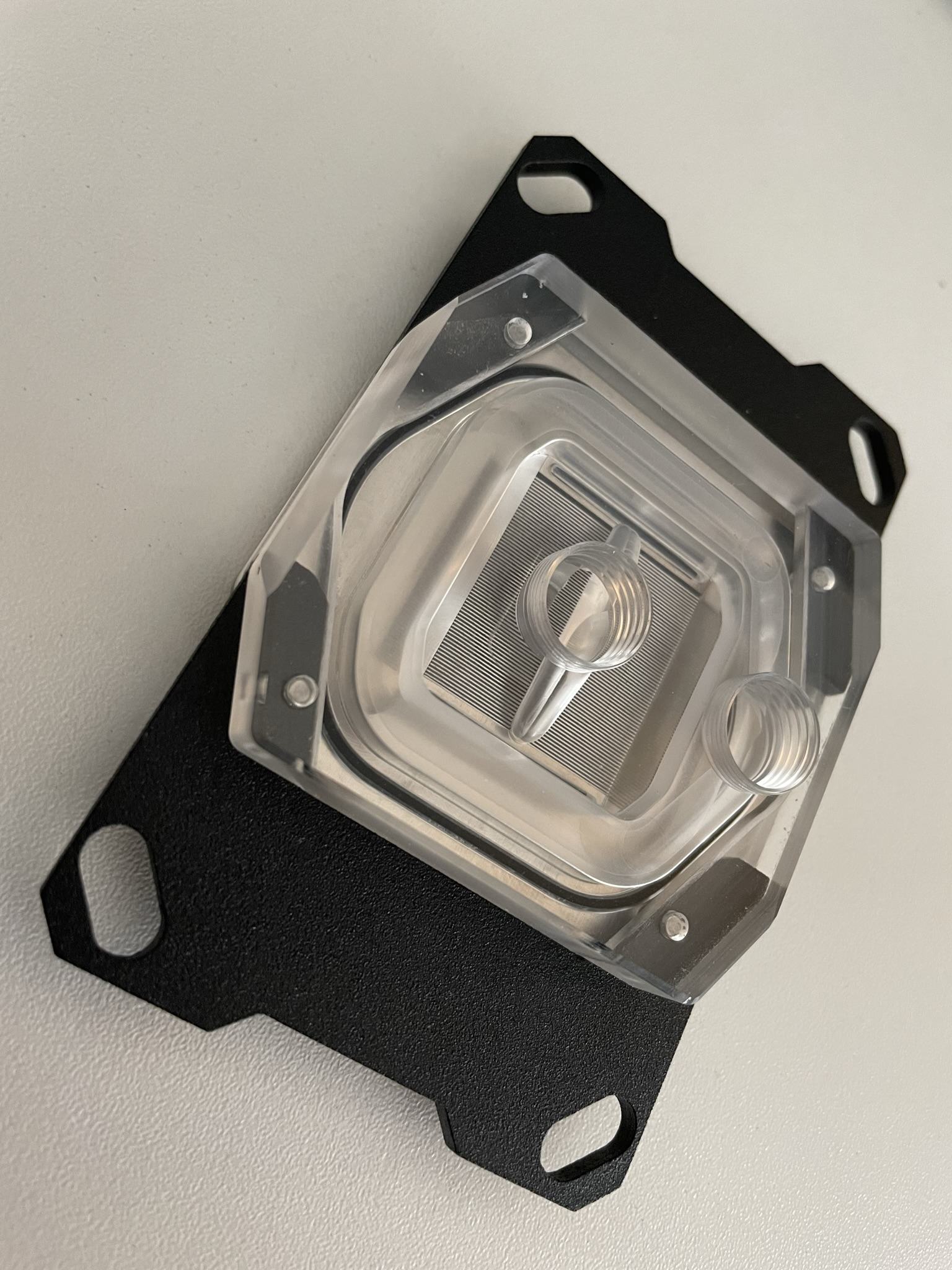

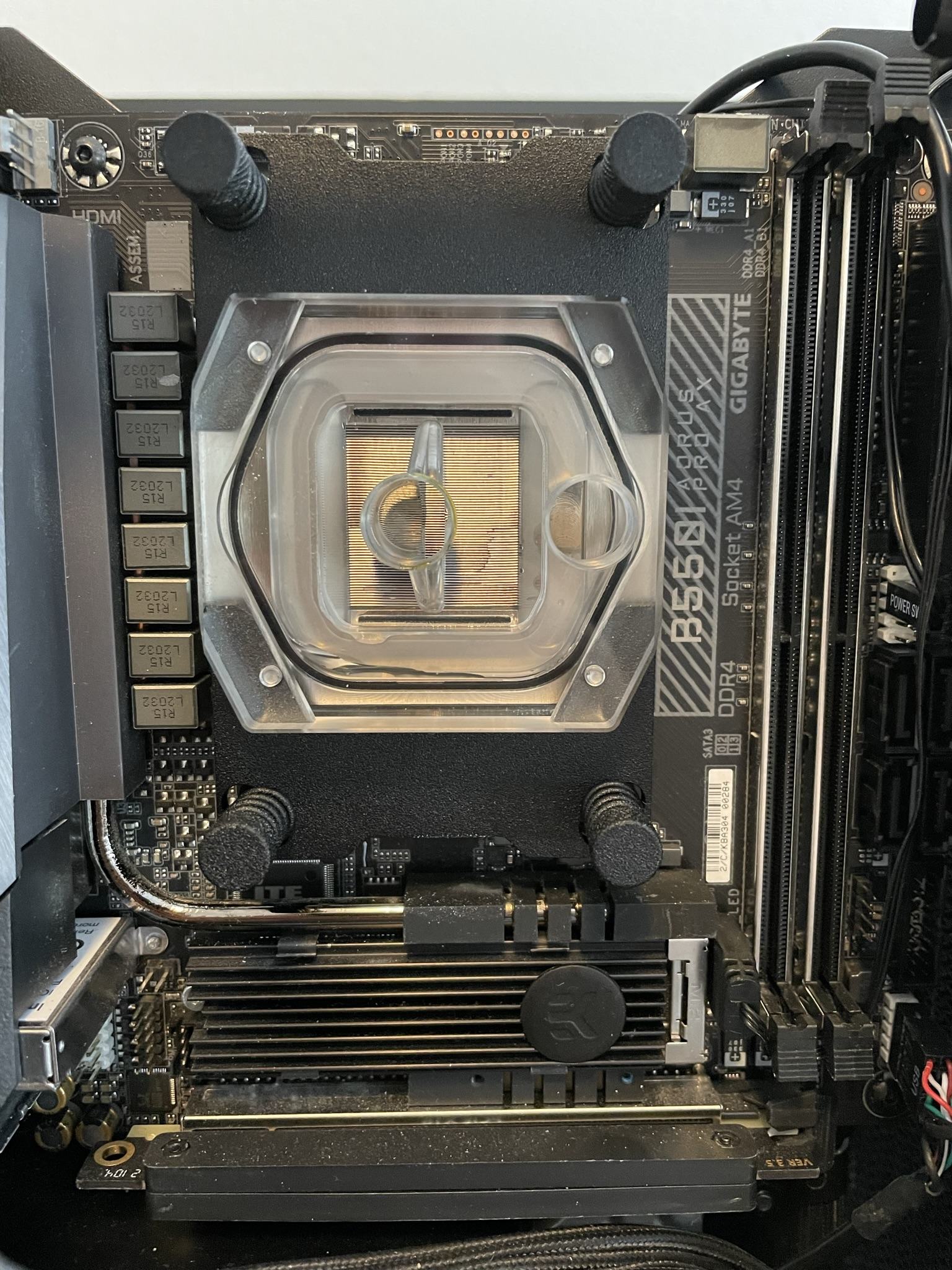

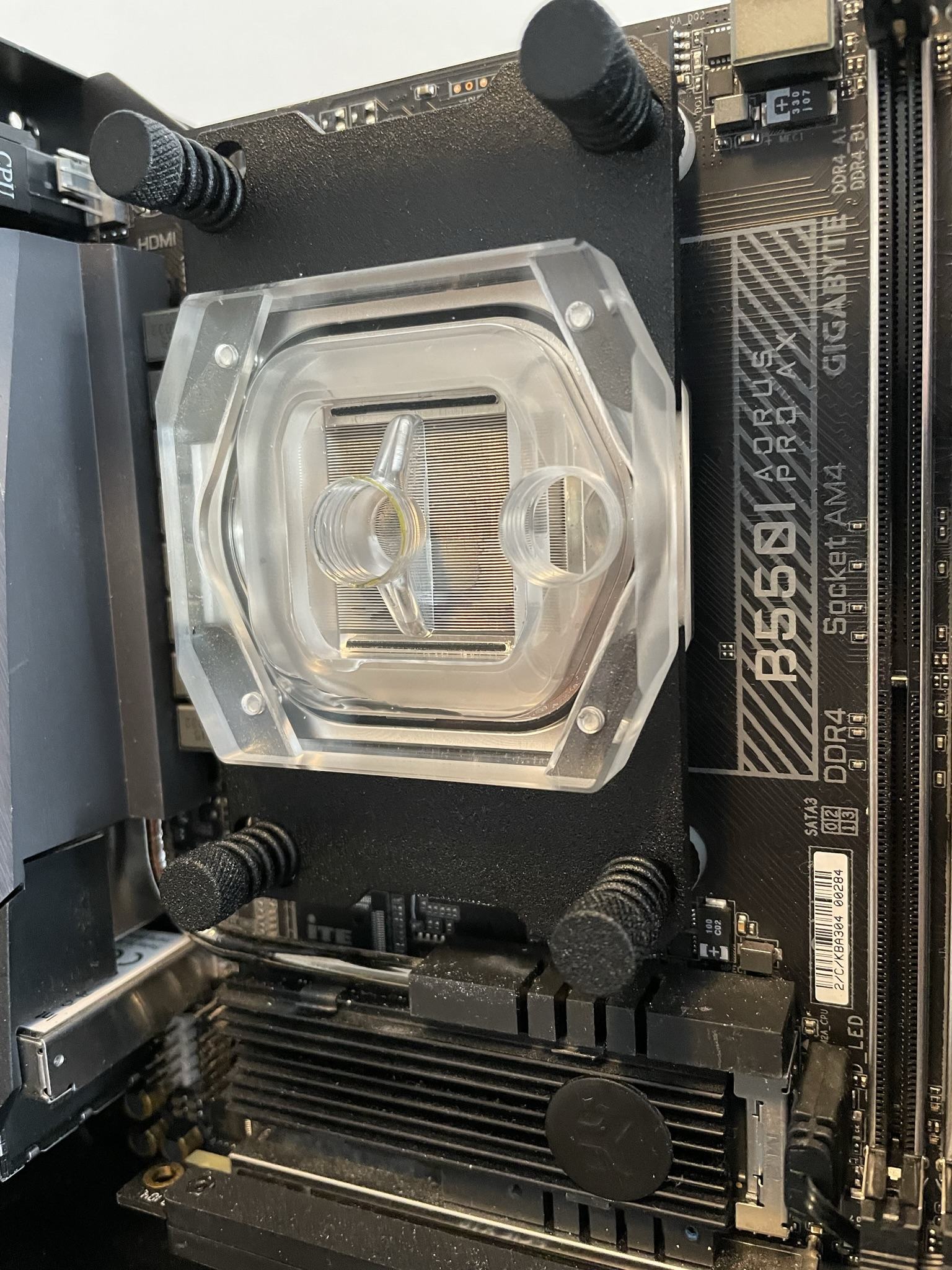

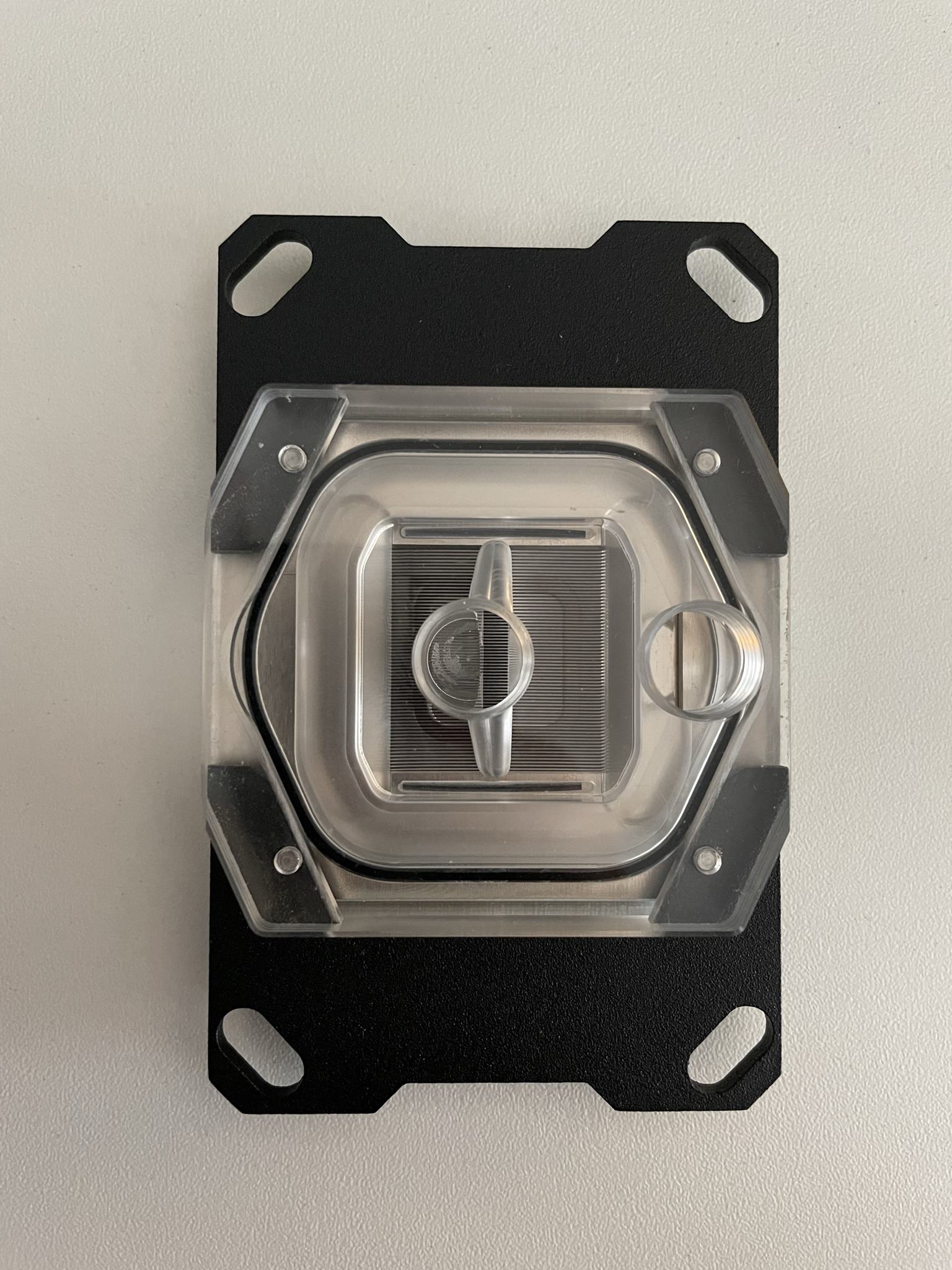

IMG_5757.jpeg IMG_5758.jpeg IMG_5759.jpeg IMG_5804.jpeg IMG_5805.jpeg IMG_5806.jpeg

Zuletzt bearbeitet:
Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
Meine wird schwarz matt Feinstruktur :)

Abhängig vom finalen Preis wäre ich da grundsätzlich interessiert :wink:

Schön zu hören, @Makzter :)

Hast du abgestimmt ?
Die Umfrage ist erstmal da ein Überblick über die ggf. anfallende Stückzahl zu bekommen.

Welches Farbe wärs bei dir ?

Zuletzt bearbeitet:
Noch Jemand ?
Die Abstimmung ist keine feste Zusage - sie dient nur ein Überblick über das Interesse zu bekommen und einen ungefähren Stückpreis zu ermitteln :)

Zuletzt bearbeitet:
Aktuell: 26 Stueck :banana:
Da dürfte jetzt schon ein guter Preis ergeben :)

Dann noch einer wenn der Preis im Rahmen bleibt - Schwarz matt.

Ich hätte vllt auch Interesse, wenn der Preis nicht zu hoch ist, da ich aktuell noch nicht weiß, auf was ich aufrüsten werde. Beim guten Preis würde ich aber trotzdem eine nehmen, vllt steige ich doch auf AM4 um, mal schauen, wie sich der Zen 3 Refresh zeigt.
Ausgewählte Variante: Edelstahl, Naturfarbe.

Dann hätten wir laut Umfrage ca. 30 Teile und 15 Interessenten :)

Hier mal ein kleiner Vorgeschmack vom Rohling:

Ein zweiter Rohling mit fertigen M3-Gewinden ist auf dem Weg.
Leider kann ich keine Bilder zeigen im fertig-montierten Zustand, da mir mein M3-Gewindeschneider über den Jordan ging :cautious: R.I.P.

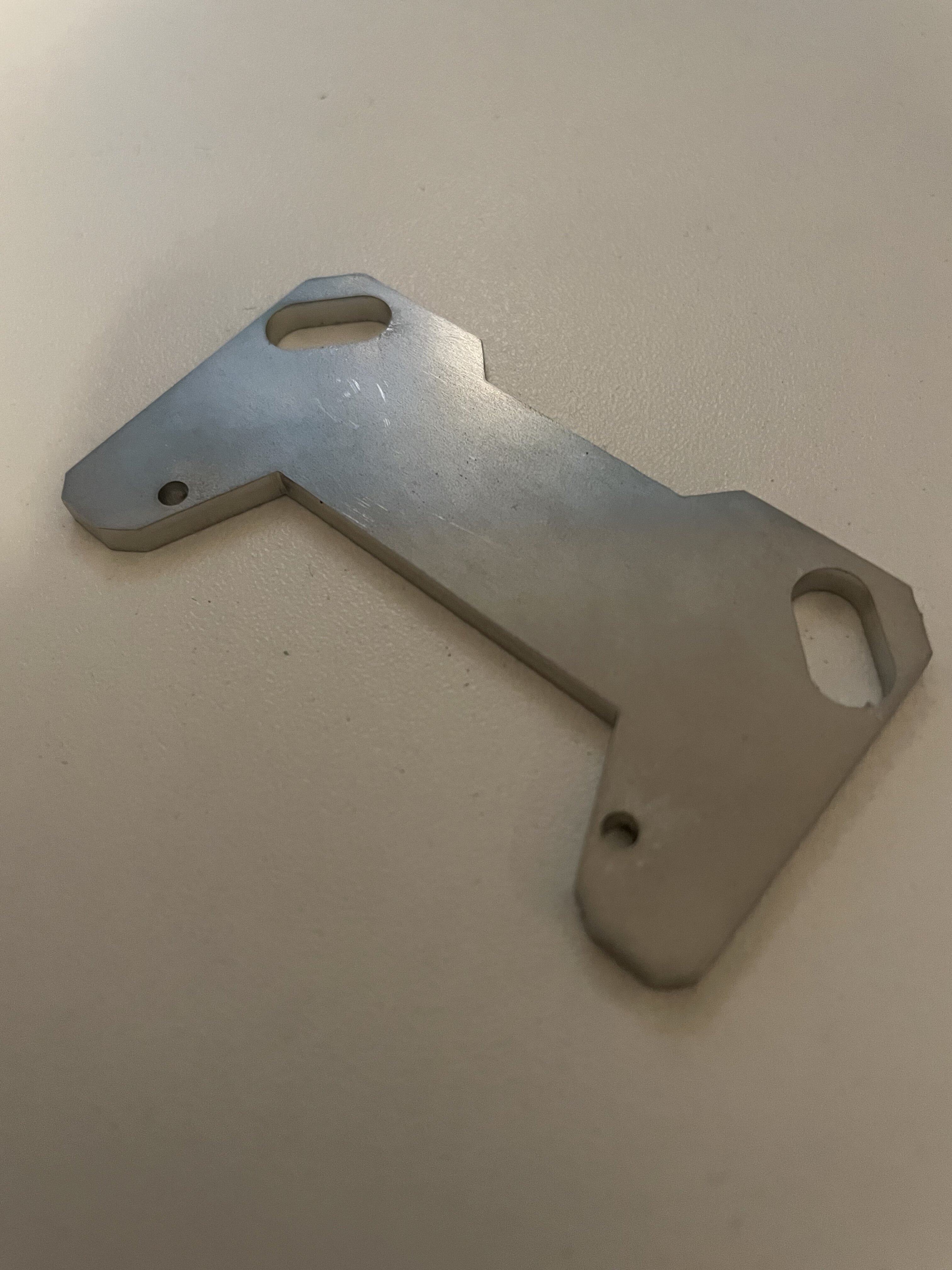

Vorderseite:
21-09-16 21-09-00 5377.jpg

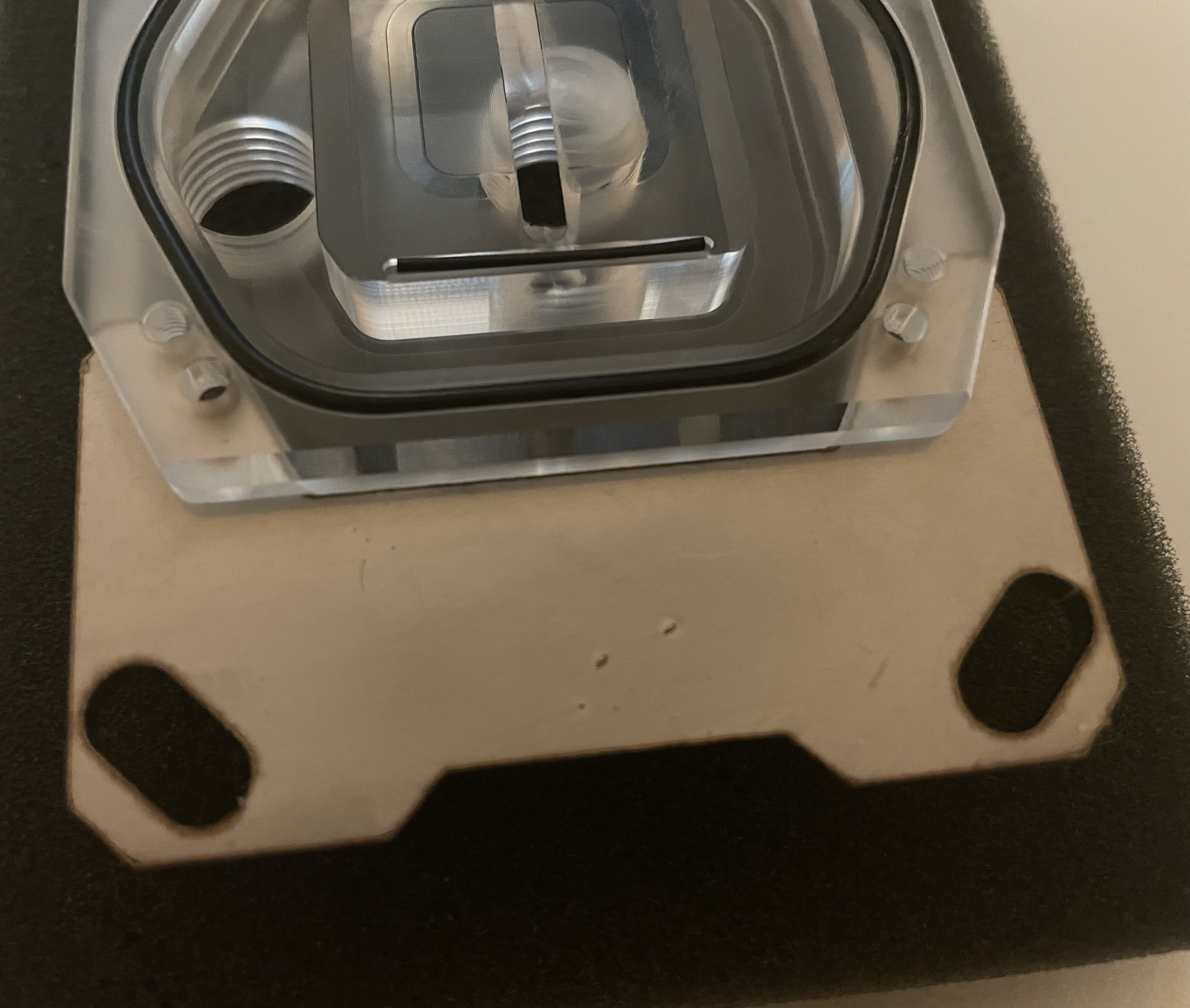

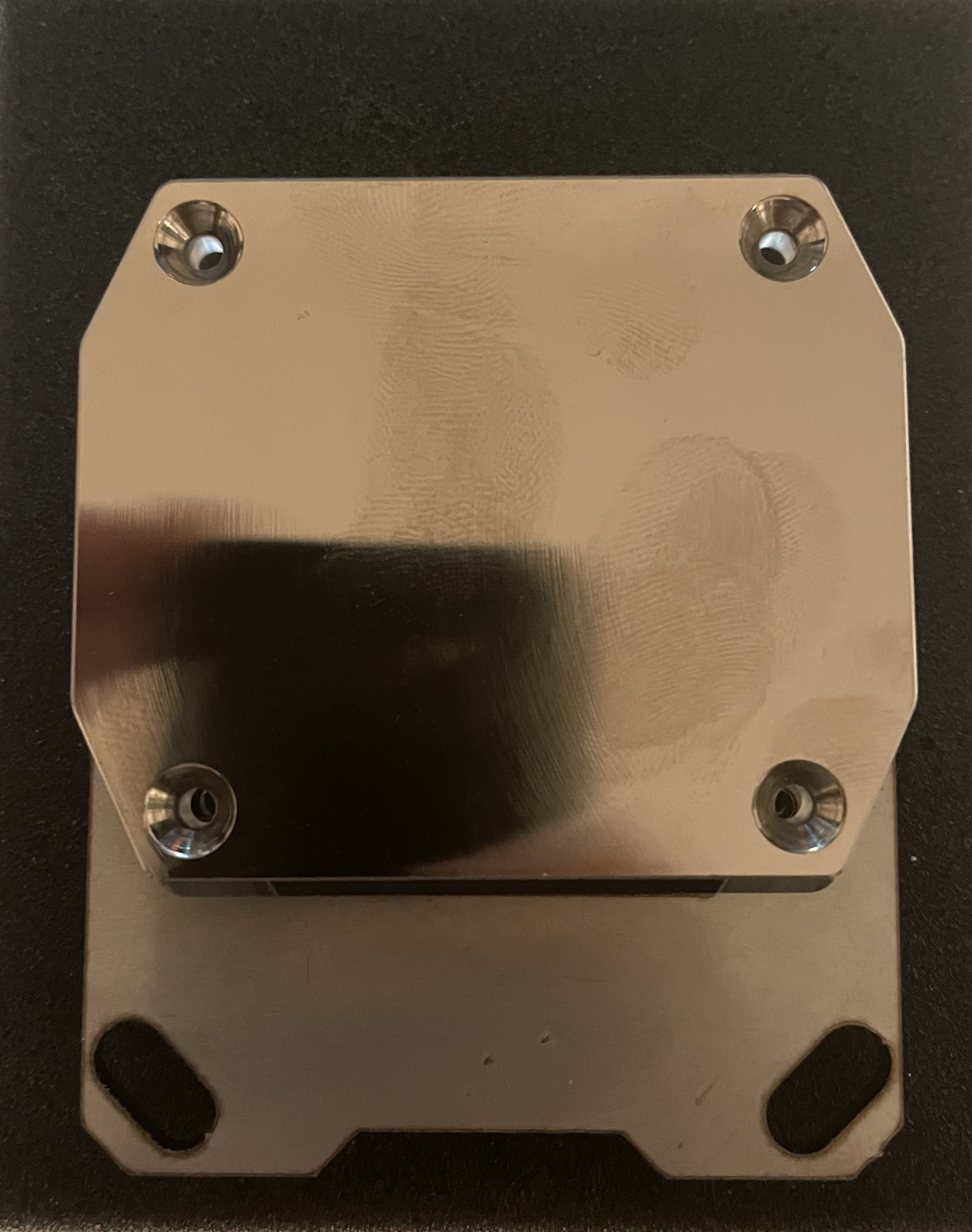

Rückseite:
21-09-16 21-09-21 5379.jpg



21-09-16 21-15-44 5382.jpg

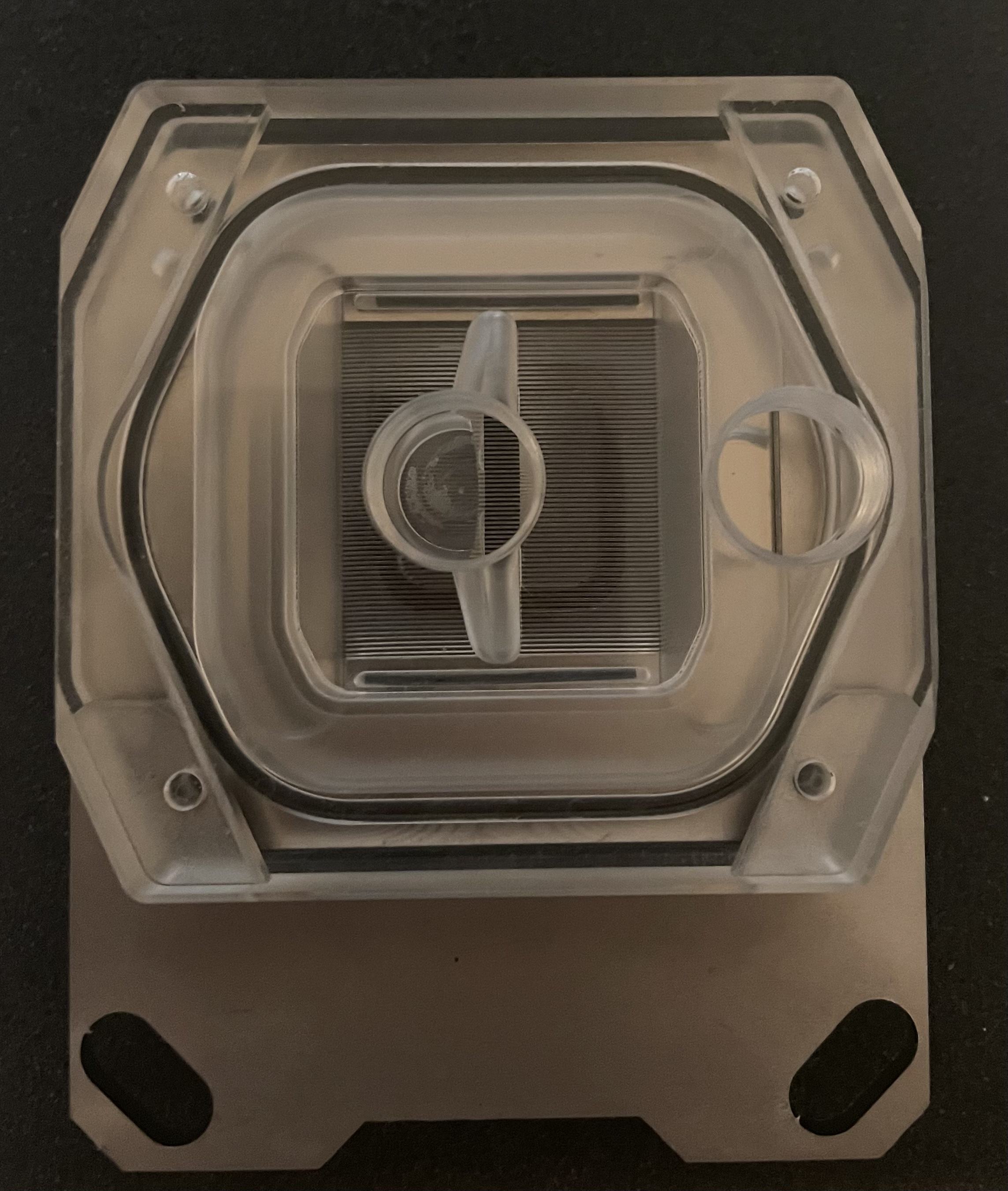

21-09-16 21-17-34 5383.jpg

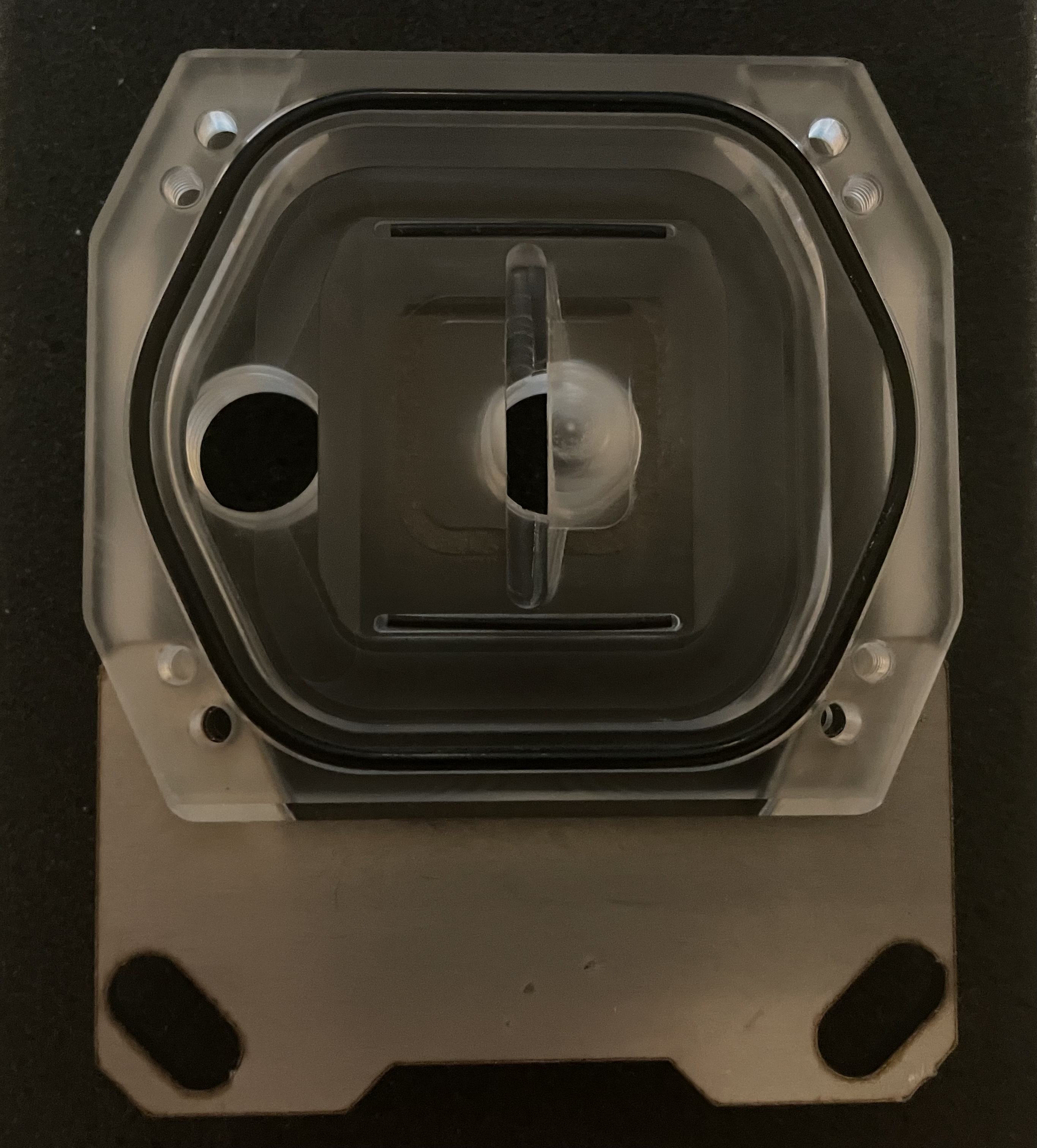

21-09-16 21-30-37 5385.jpg


21-09-16 21-30-51 5386.jpg


21-09-16 21-35-34 5387.jpg

Zuletzt bearbeitet:
@XTaZY
Ich korrigiere mich einbisschen. Wenn die Edelstahl von der Farbe her ähnlich wie Original aussieht, nehme ich Edelstahl, ansonsten schwarz matt mit Struktur. Soll ich meine Wahl oben iwie anpassen?

@XTaZY
Ich korrigiere mich einbisschen. Wenn die Edelstahl von der Farbe her ähnlich wie Original aussieht, nehme ich Edelstahl, ansonsten schwarz matt mit Struktur. Soll ich meine Wahl oben iwie anpassen?

Achwas brauchste nicht, @st1tch :)
Die Umfrage ist erstmal nur um ein Überblick über die Stückzahl bekommen, so dass ich euch mitteilen kann was ein Teil kosten würde :)
Die Preise fürs Pulvern muss ich dann noch anfragen.

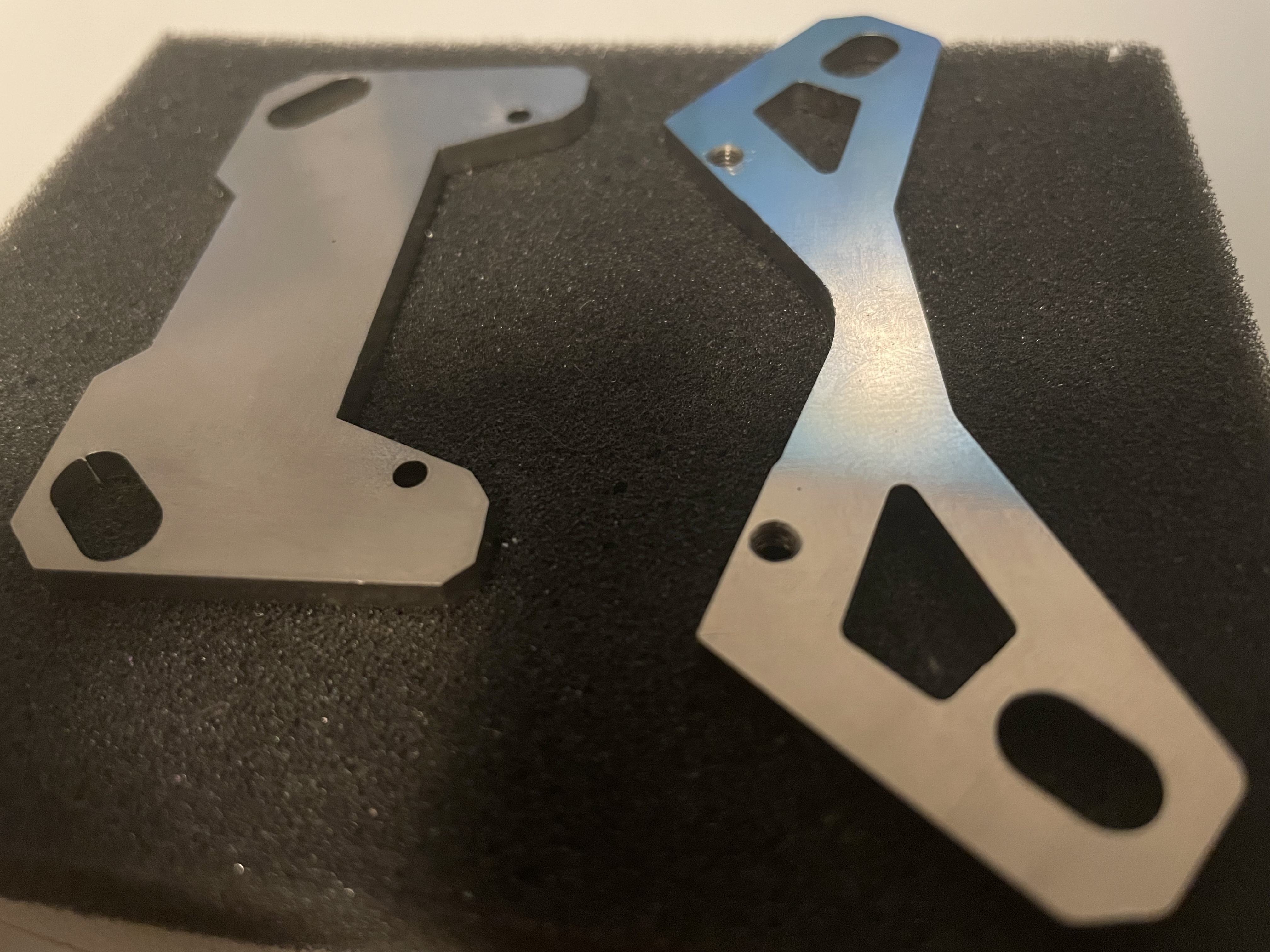

Hier mal ein Vergleich zur Original-Blende:

21-09-16 21-50-48 5388.jpg


Die Original-Blende ist glänzender und natürlich qualitativ besser.
Die Qualität beim nächsten Rohling werde ich auch zeigen.
Der jetzige Rohling hat an manchen Ecken einfach ein paar Verarbeitungsspuren oder ein kleinen Grat (siehe linke Halterung im Langloch)


EDIT:
Start-Thread angepasst.

Zuletzt bearbeitet:
Hm wenn ich mir das Bild so anschaue, dürfte mir dann aber die Halterung besser gefallen wenn sie auch den kompletten Bereich der alten Halterung ausfüllt, also praktisch die Montagelaschen etwas länger.

Wäre eine Idee.
Schau ich mal wie es aussehen würde.

Was sagen die Anderen ?

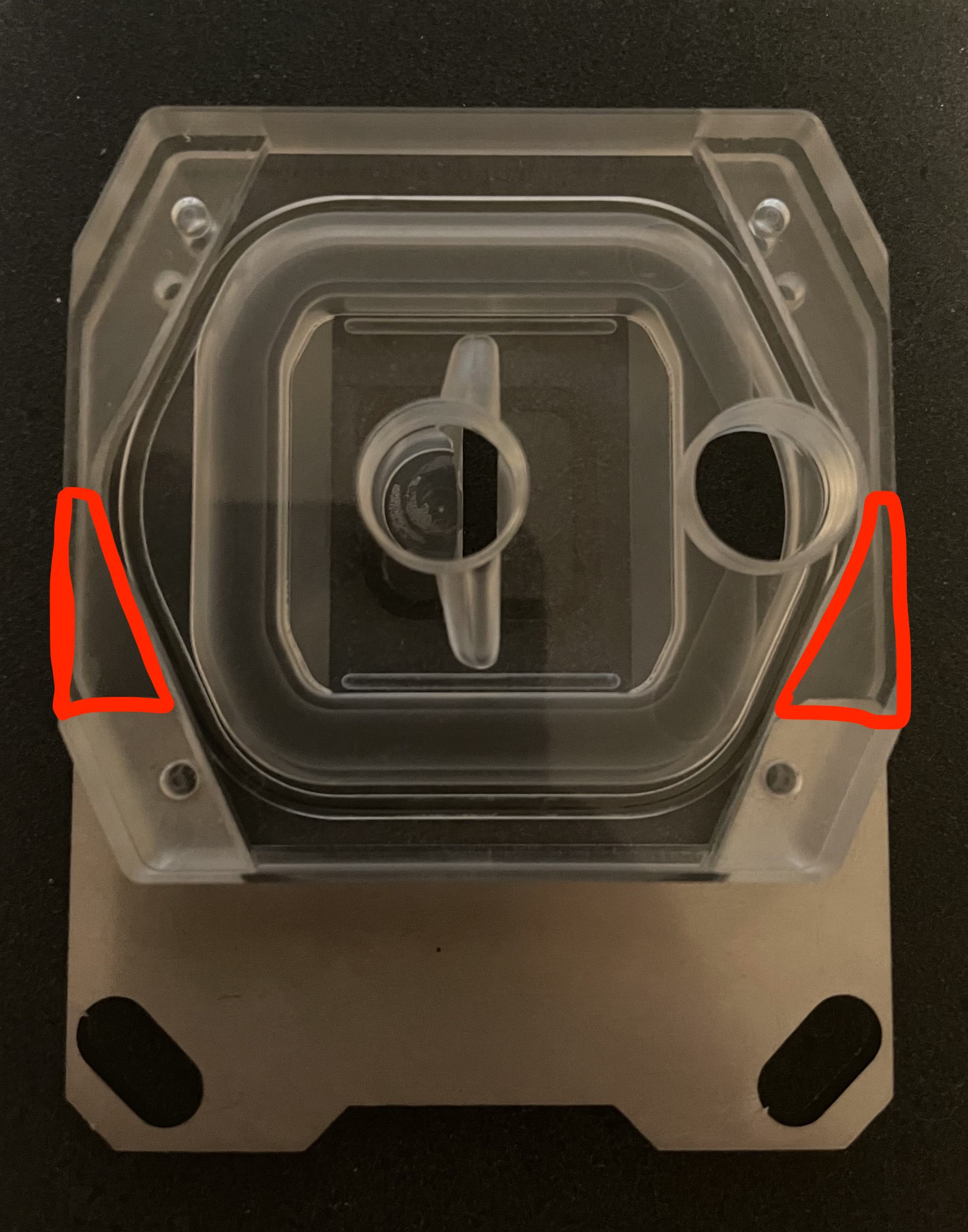

Verbesserungsvorschlag: Zieh die Halterung doch weiter hoch, dass die Kerbe, wo die originale Halterung drinnen sitzt, vollständig gefüllt ist wieder. Würde mMn besser aussehen.

Edit: Seh gerade, dass @L!ME das bereits erwähnt hat 😅

21-09-16 21-35-34 5387.jpg

Schließe mich den Vorrednern an.

2021-09-17 08_05_39-Window.png


Weiter höher ziehen möchte ich es nur ungern, um einfach die Passgenauigkeit zu gewährleisten.
Die Blende würde somit auf jeder Seite ca. 4mm weiter in den Block zeigen.

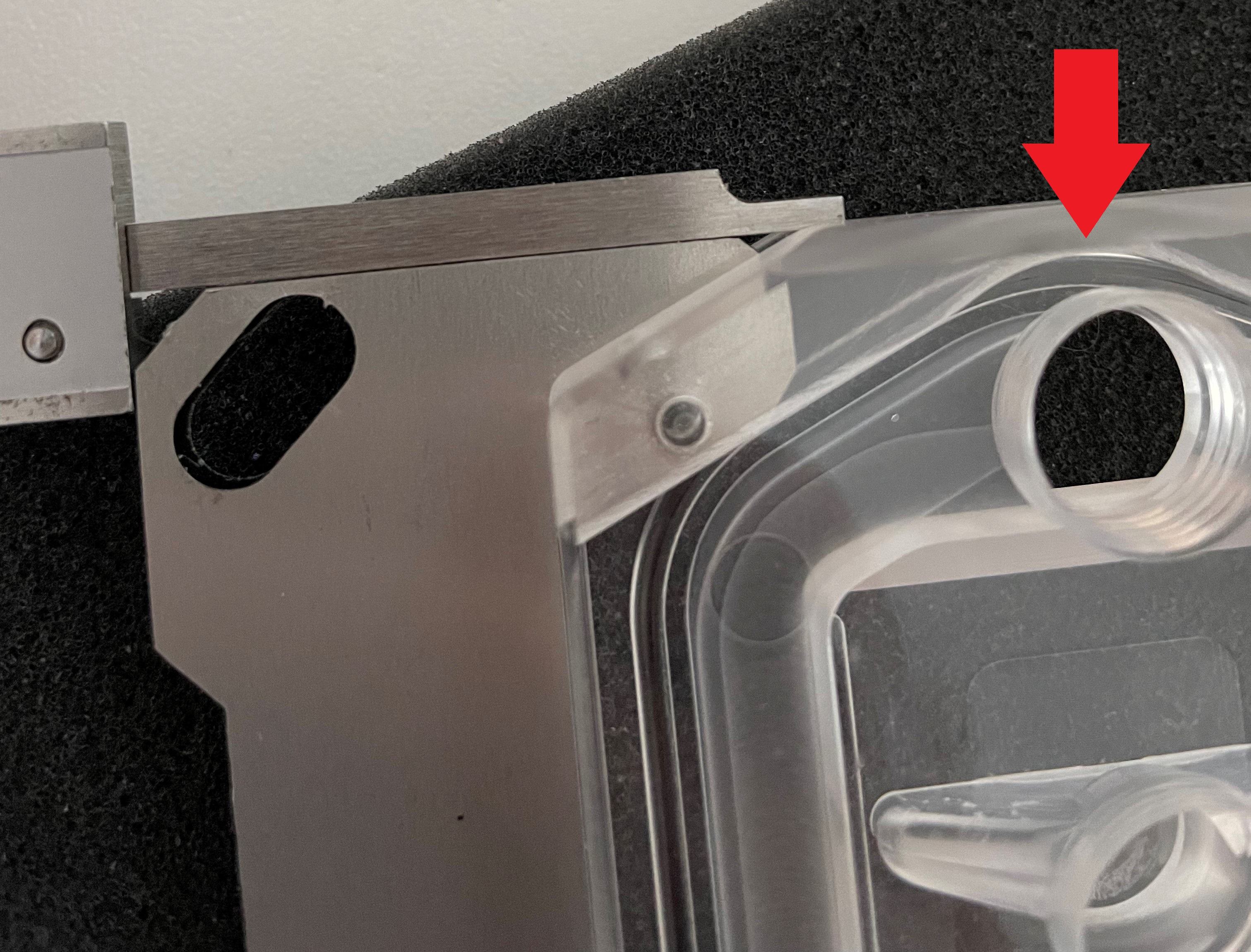

21-09-17 14-29-40 5391.jpg


Das Problem ist dieser Radius (rot markiert).
Wenn Ihr euch die Original-Halterung anseht, sieht es so als wäre der Radius selbst dort manuell geschliffen worden.


Wären damit alle soweit einverstanden ?

Zuletzt bearbeitet:
Die längere ist besser, es ist nicht nur das Aussehen, sondern auch die Kraftverteilung bei der Montage des Kühlers.

oder einfach die ganze Nut Sand/Glasperlstrahlen, finde das die an dem echt schicken Kühler einfach nicht schön aussieht, zumal sie auch kein Highend Finisch hat original, sieht von der Qualität her etwas murksig aus.

Wollte mir auch erst Halter bauen wie du als ich den Kühler Anfang des Jahres mit AM4 Systemwechsel neu kaufte. Hatte bisher immer die Schlauchanschlüsse horizontal beim vorherigen EK weil es verschlaucht etwas schicker aussieht. Habs dann aber gelassen weil von den Proportionen her dann der ganze Kühler sammt Haltern nicht mehr so schön aussieht wie er im Originalzustand ist.

Original ist der Kühler ja leicht Rechteckig und die etwas breiteren Halter sitzen auf der schmaleren Seite was optisch schick aussieht.

Bei dir bzw. bei der gedrehten Version sind die Halter auf der breiten Seite bündig, somit sieht der Verbund aus Halter und Kühler sehr klotzig aus.

Bei mir ist das so mit der Nut, dann brauchste auch die Halter nicht verlängern8-)


Zuletzt bearbeitet:
Das Problem ist dieser Radius (rot markiert).
Wenn Ihr euch die Original-Halterung anseht, sieht es so als wäre der Radius selbst dort manuell geschliffen worden.
Da ich nicht davon ausgehe, dass der Radius bei jedem Deckel anders ist, seh ich da kein Problem. Würde mich auch wundern, wenn Watercool da einen hat, der jedes Halteblech händisch daran anpasst, das wär ja mal grobe Geldverschwendung. Ich würd's weiterhin bis zur Mitte ziehen.

Lässt ziemlich schlecht einfangen, aber vielleicht erkennt man es auf den Bildern.

Also ich bin nicht dafür die Halterung bis zur Mitte zu ziehen, da es mir persönlich auch zu heiß ist, dass am Ende ca. 15-20 Kits nicht passen.
Der generelle Winkel lässt sich auch nicht ändern um den Radius zu "umgehen", da schlichtweg Material fehlt und die Bohrungen inkl. Gewinde bereits manuell gebohrt / geschnitten werden müssen.

Wenn Jemand die nötigen Mess-Werkzeuge hat, kann er gern sich mit mir an die DXF setzen.
Ggf. kann @Markus [WATERCOOL] vielleicht noch was antriggern, dass vielleicht die 90 Grad AM4-Blende in Ihrem Haus hergestellt wird ? :)


Anhänge

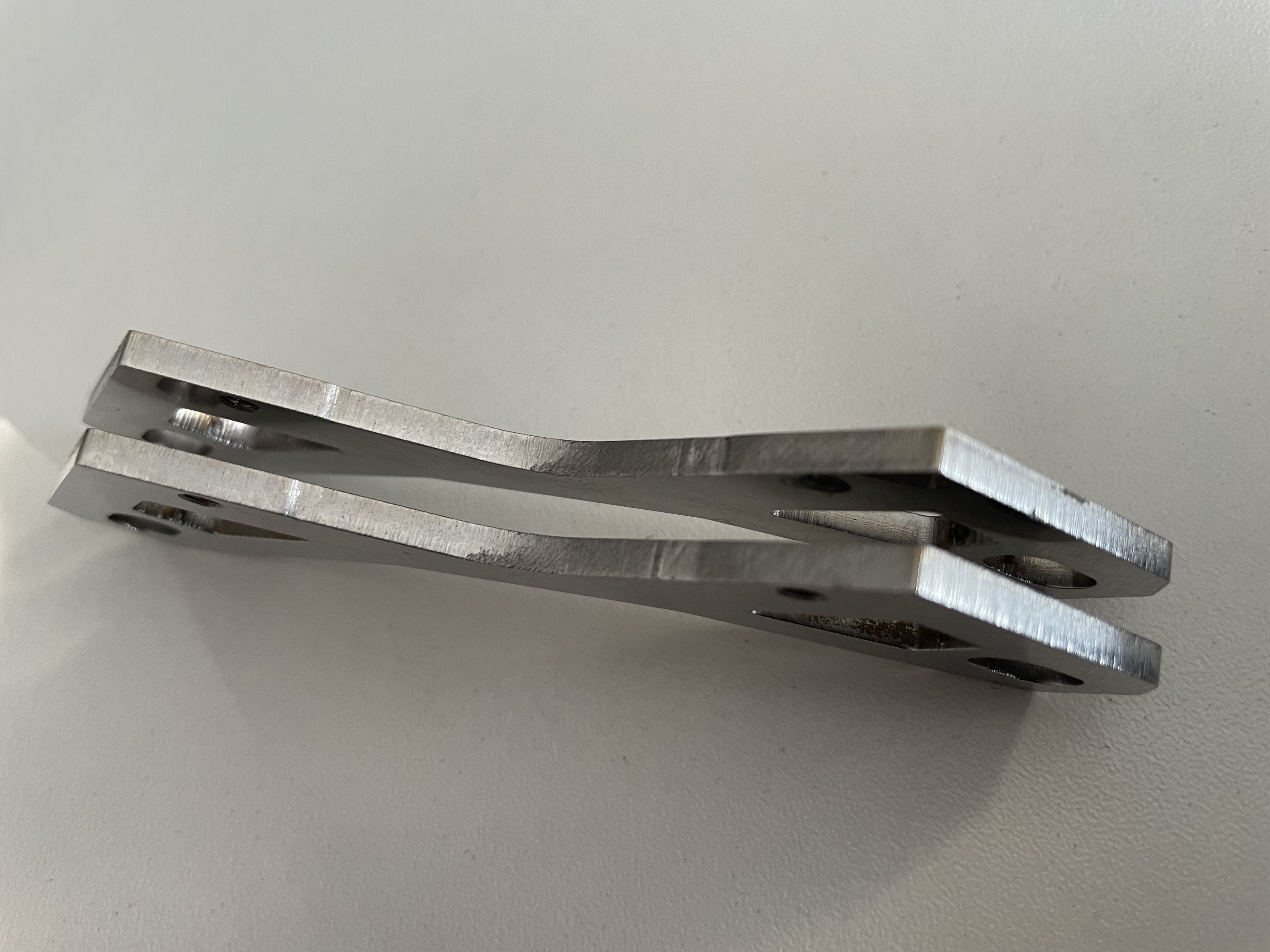

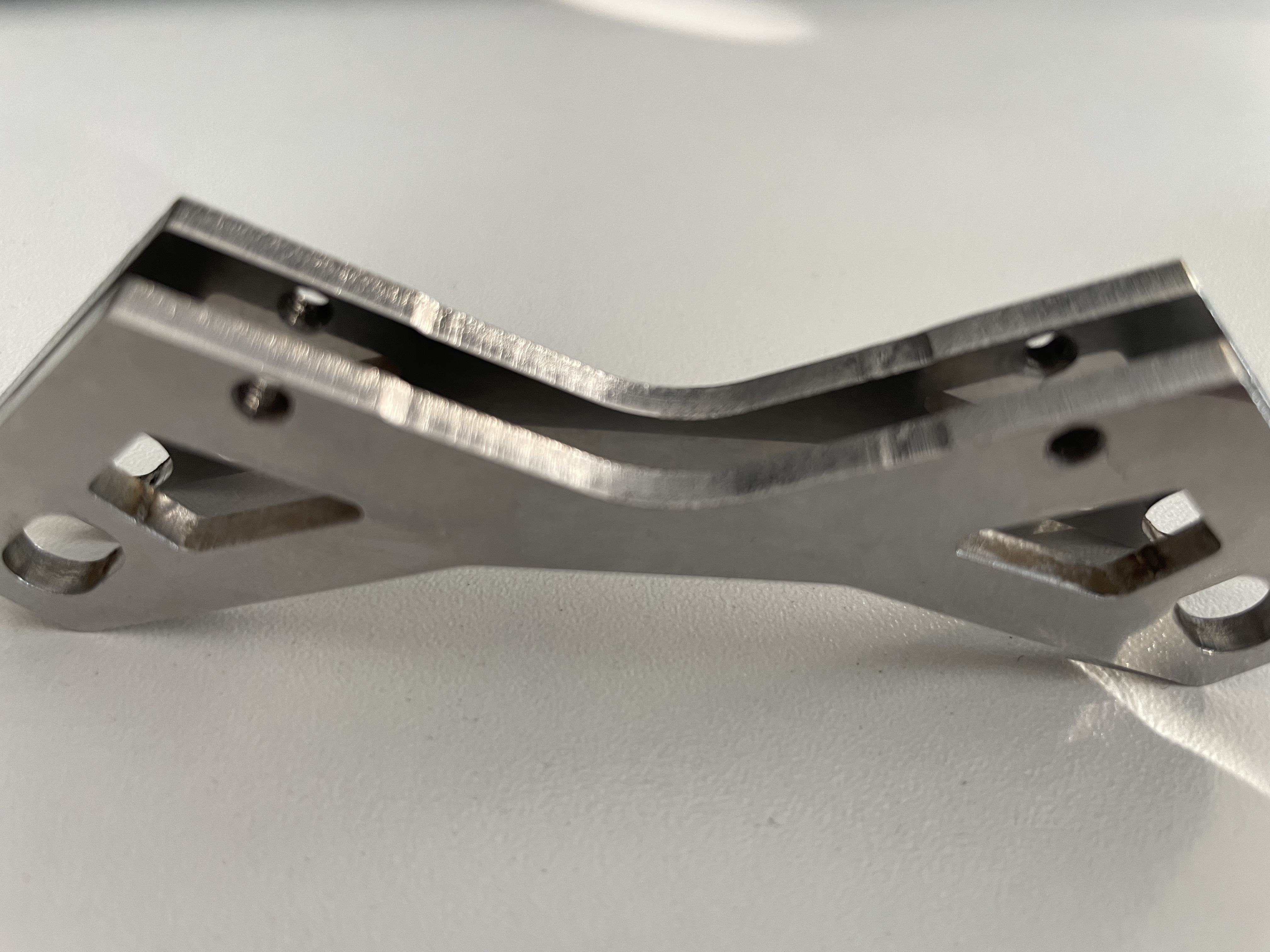

  • 21-09-18 09-43-01 5392.jpg
    21-09-18 09-43-01 5392.jpg
    945 KB · Aufrufe: 150
  • 21-09-18 09-43-18 5393.jpg
    21-09-18 09-43-18 5393.jpg
    947,7 KB · Aufrufe: 152
Zuletzt bearbeitet:
das ist nicht nachträglich gemacht sondern als kleine Freimachung mit nem halben mm Versatz ausgelasert

Das Problem ist dieser Radius (rot markiert).
Wenn Ihr euch die Original-Halterung anseht, sieht es so als wäre der Radius selbst dort manuell geschliffen worden.

Die Halterungen werden in einem Durchgang auf der Maschine gefertigt, auch die Gewinde werden gleich hergestellt. Der letzte Arbeitschritt ist dann das Schneiden der Außenkontur. Die Außenkontur wird mit einem Micro-Steg bearbeitet, d.h. der Laser schneidet das Teil nicht komplett aus, sondern lässt einen sehr kleinen Steg stehen. Dadurch fällt die Halterung nicht aus dem Restgitter. Das ist besser für die Qualität, die Halterungen würden sonst in eine Box fallen und sich untereinander zerkratzen.
Dieser Micro-Steg befindet sich in dem besagten Radius, an dieser Stelle wird nochmal nachgeschliffen.

Im Rahmen der Weiterentwicklung haben wir auch eine gedrehte Halterung entworfen, ich kann ja mal schauen, ob ich die noch finde... :-)

Dank dir für die Rückmeldung, @Rico[WATERCOOL]
Ich habe mit Markus von eurem Support auch mal per eMail geschrieben gehabt, anscheinend hattet ihr mal die gedrehte Halterung in Planung, aber irgendwie hat es die Halterung dann nicht in den Shop geschafft :(

Könnt Ihr da kein Auge zudrücken - ich mein zu einem HWLUXX Plexi-Top, würde sich ja auch eine HWLUXX 90Grad Halterung ganz gut machen, oder ? :)

durch Zufall bin ich jetzt mal auf diesen Thread gestolpert und ich muss mal sagen:

wenn sie der HK drehen gelassen hätte hätte ich diesen gekauft anstelle des Phanteks Glacier C350a.
Schöne Umfrage :bigok:

[x] direkt dran teilgenommen

EDIT: aber vielleicht kommt sowas auch beim nächsten HK 🤔

Dank dir :wink:

Dann haben wir jetzt die 20 voll, ich hoff dass die Interessenten auch ernsthaftes Interesse daran haben ;)

21 Kits bzw. 42 Stück laut Abstimmung :)

Der zweite Rohling zu v1.0 kam auch die Tage an.
Leider ließ sich der Auftrag nicht mehr zur v2.0 abändern.

Wenn ich wieder im Lande bin (am Wochenende) werde ich dazu ein paar Bilder posten und Anfang der Woche geht der Rohling dann zu Nubcustoms zum Beschichten (Schwarz matt - Feinstruktur)

Zuletzt bearbeitet:

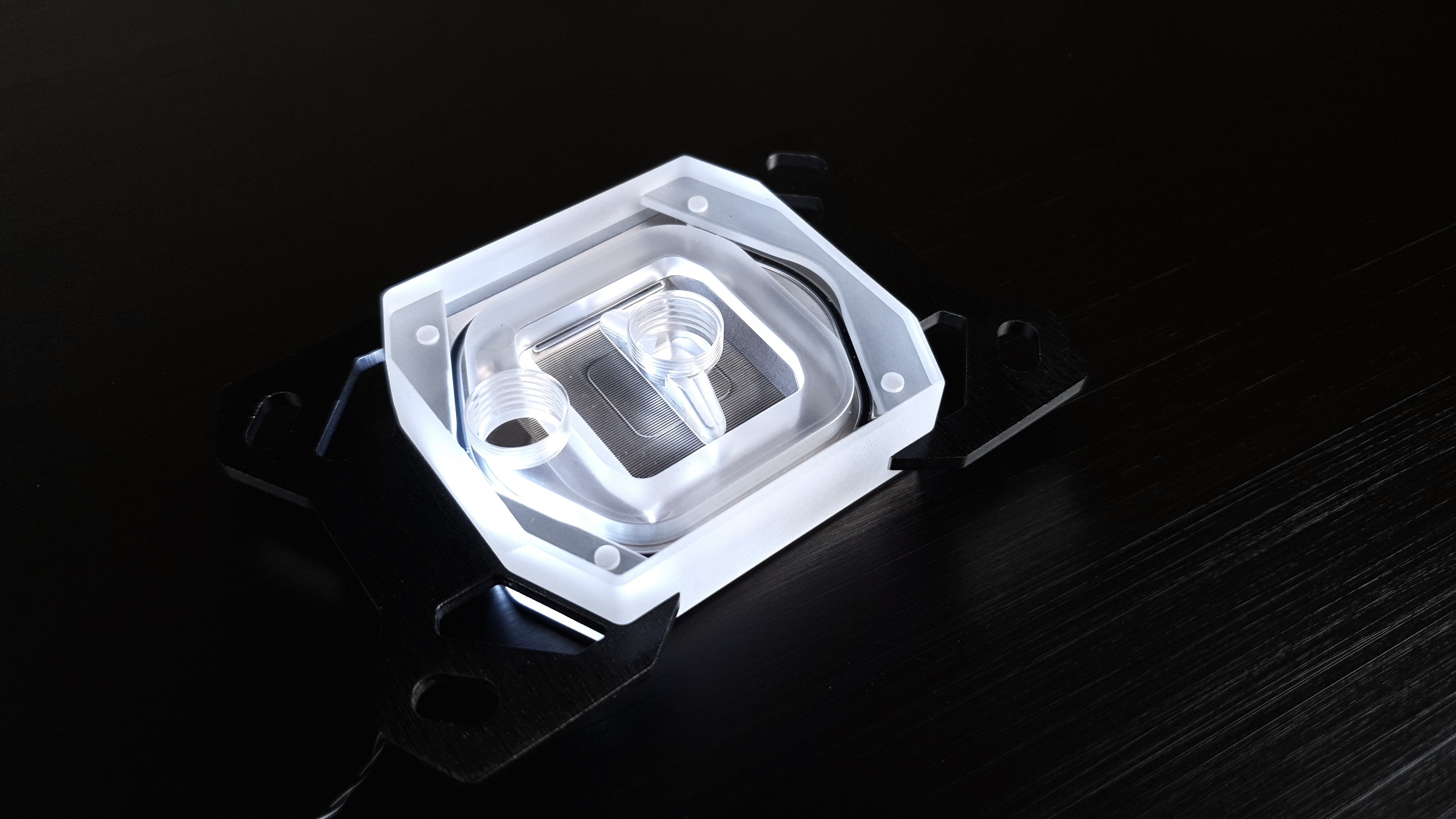

v1.0 in Natur

21-10-10 20-05-54 5681.jpg


Anhänge

  • 21-10-10 20-08-20 5689.jpg
    21-10-10 20-08-20 5689.jpg
    995,6 KB · Aufrufe: 139
  • 21-10-10 20-07-28 5688.jpg
    21-10-10 20-07-28 5688.jpg
    1 MB · Aufrufe: 115
  • 21-10-10 20-07-18 5687.jpg
    21-10-10 20-07-18 5687.jpg
    1,1 MB · Aufrufe: 105
  • 21-10-10 20-07-09 5686.jpg
    21-10-10 20-07-09 5686.jpg
    1,2 MB · Aufrufe: 107
  • 21-10-10 20-06-36 5684.jpg
    21-10-10 20-06-36 5684.jpg
    1,2 MB · Aufrufe: 115
  • 21-10-10 20-06-13 5683.jpg
    21-10-10 20-06-13 5683.jpg
    1,2 MB · Aufrufe: 110
Hardwareluxx setzt keine externen Werbe- und Tracking-Cookies ein. Auf unserer Webseite finden Sie nur noch Cookies nach berechtigtem Interesse (Art. 6 Abs. 1 Satz 1 lit. f DSGVO) oder eigene funktionelle Cookies. Durch die Nutzung unserer Webseite erklären Sie sich damit einverstanden, dass wir diese Cookies setzen. Mehr Informationen und Möglichkeiten zur Einstellung unserer Cookies finden Sie in unserer Datenschutzerklärung.


Zurück
Oben Unten refresh
