Wooddy goes Custom Loop (Tipps | Dokumentation)

[Wooddy]

Hmmmmm
Vorne die 2x200er rausblasend montieren zum abführen der warmen boden radiator luft?
Kommt dann halt von den ganzen schlitzen hinten der ganze staub rein...

Und hier die luftige variante
200-200-140



[v3nom]

Vorne die 2x200er rausblasend montieren zum abführen der warmen boden radiator luft?

Unnötig



[Wooddy]

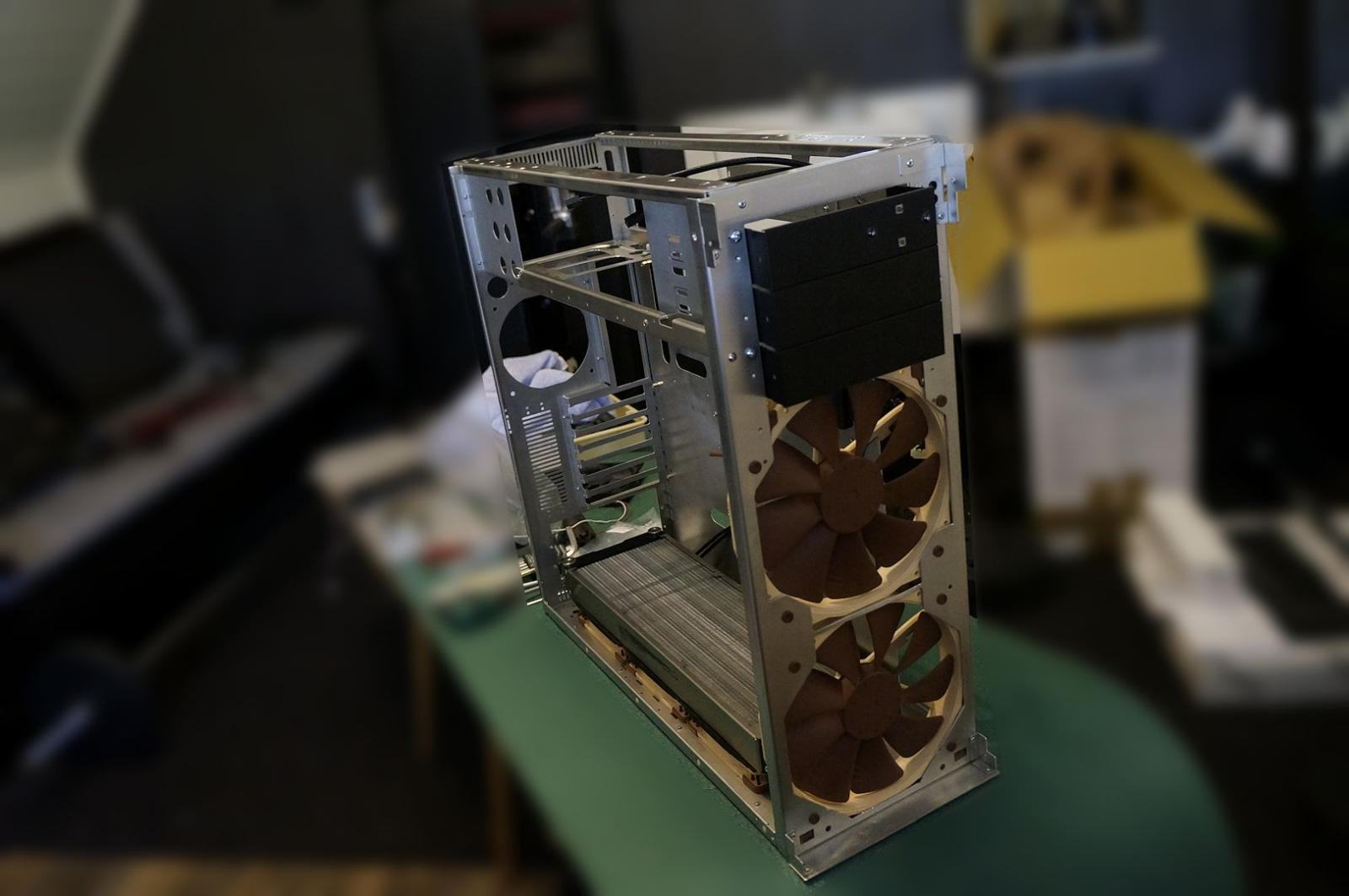

heute mal wieder was geschafft

gehäuse "frei" gemacht.

d.h. Laufwerkskäfig passend gekürzt.
löcher gesenkt und bündig verschraubt, statt genietet



thema Power Knopf...

hatte erst überlegt ein vandalismusschalter zu kaufen... aber die original lian li schalttafel war ja auch noch da..
da diese einen astreinen druckpunkt hat und bei mir an sich nur die funktion AN wichtig ist, reicht mir eine micro lösung
außerdem geiz ist manchmal auch mal geil

also.. die platine in eine 5 1/4 Zoll Blende versenkt.
daneben kommt später noch 2x USB 3.0 als einbaustecker
dann hab ich gleich das Front IO problem gelöst.







schrauben kommen noch welche aus china... 2VA Innensechskant, wobei schwarze schrauben auch cool wären... mal sehen

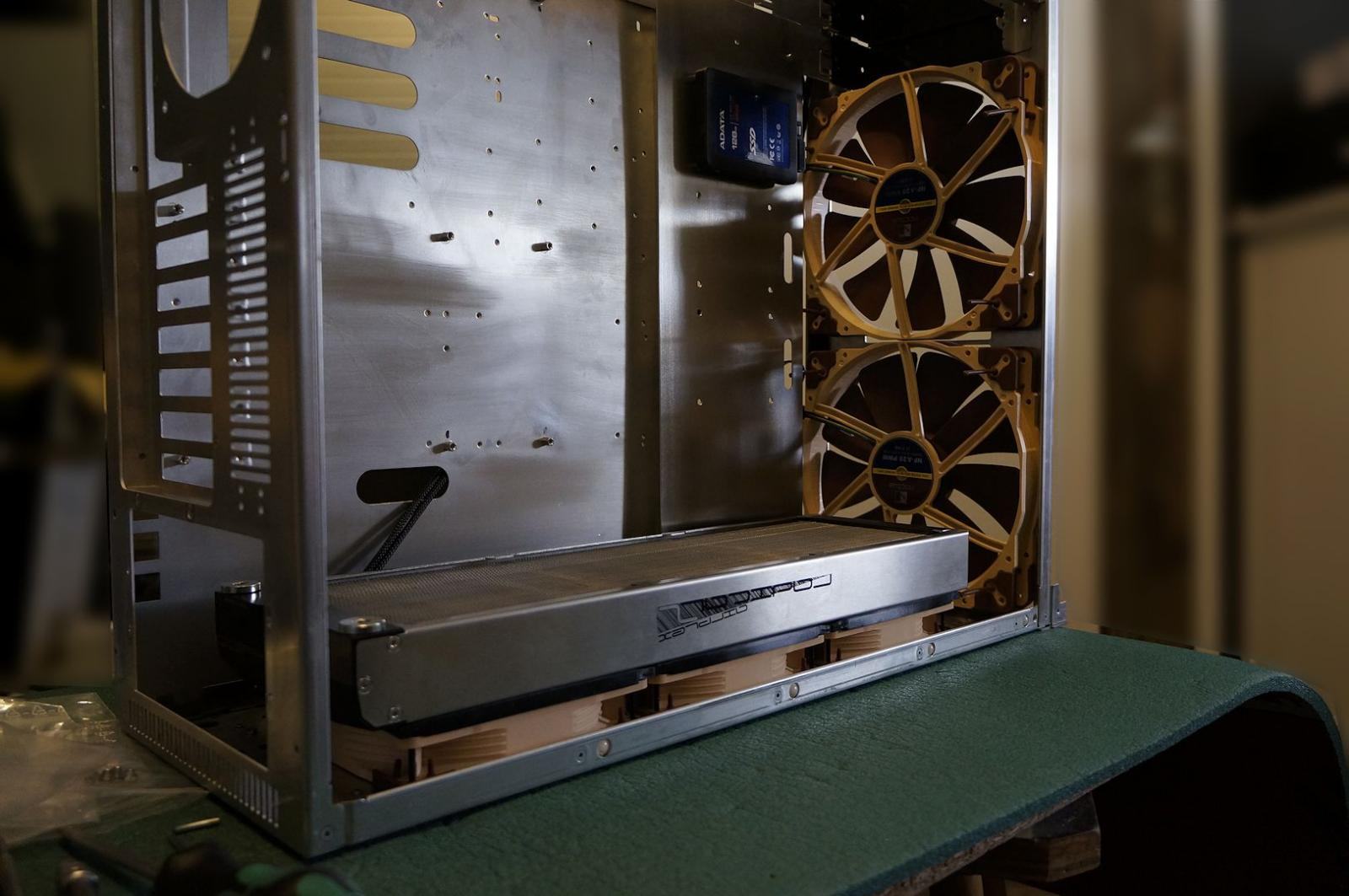

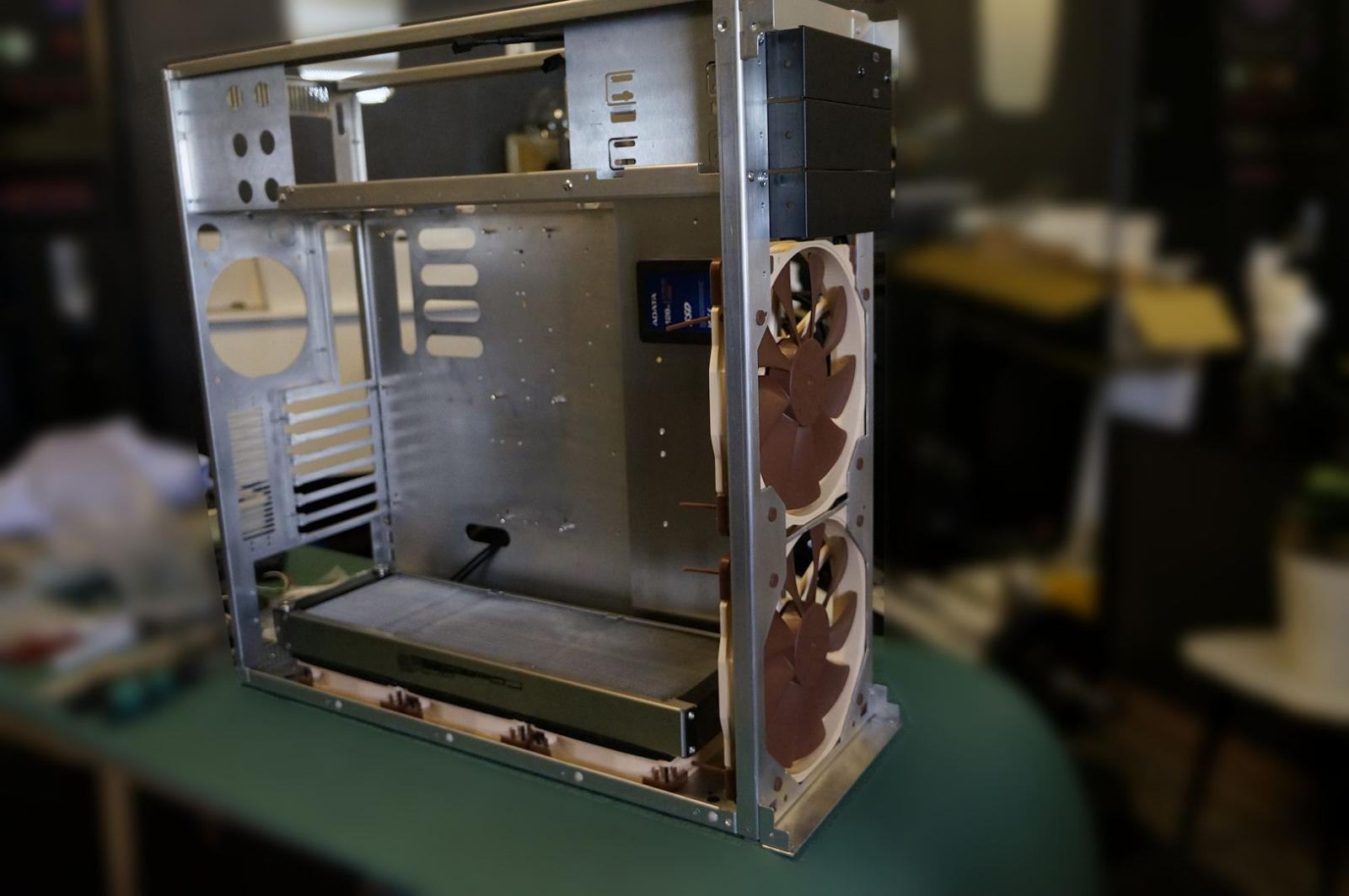

ansonsten kommen vorne 2x 200er noctuas rein


ach ja... hatten noch 40er rollen im Keller... gleich mal druntergeschraubt....
Gewinde müssen noch gekürzt werden und es kommen 2VA hutmuttern drauf


in diesem sinne
Wooddy



[seenster]

Mal ne doofe Frage: Warum öffnest du den Thread mitten im WaKü-Forum und nicht bei den Worklogs?



[StillPad]

Sein Worklog ist einfach zu wichtig als das dieser im Meer von Worklogs unter geht



[Wooddy]

Kann gerne verschoben werden.
Kann das wer?



[GM]

erledigt



[Kazuja]

Guten Abend ,

Womit hast du die Zeichnung erstellt? Sowas fehlt mir noch, male hier immer im 2D umher. Das ist soweit okay. 3 dimensional ist einfach manchmal angenehmer.

Die 200mm Lüfter sind einfach geil .

Schön selbstgemachtes, gefällt mir bisher sehr gut. Weiter so .

Grüße Kazuja



[JojoTheMaster]

schrauben kommen noch welche aus china...

Wohnst du in Shenzhen oder warum kauft man Schrauben in China?



[Wooddy]

Danke!
Programm: Google sketchup
Wegen schrauben... 1 "sack" voll für keine 2€... Wo hiesige shops für 4stück teilweise 3€ haben wollen.. Stahl
Legt man sich auf lager und kann sie selbst kürzen wenn mal was anfällt.

Morgen wird wieder geflext



[Wooddy]

so... im urlaub mal etwas weitergemacht


erstmal die stahlblende vom lochblech befreit und kurz übergeduscht


dann passend den unterboden bearbeitet




warum noch die stahlblende unten drunter?
1. zusätzliche stabilität
2. Mögliche halterung für magnetischen staubfilter
3. abstand staubfilter zum lüfterblatt +2mm. ist ggf. noch etwas leiser

und weil ALU so schön glänzt....



[Wooddy]

das 1. große Watercool paket kam schonmal.
Mora, 150er AGB und paar kleinteile

ich wollte erst die B-ware Mora füße mitbestellen.. waren dann nicht lieferbar..

also dachte ich mir.. die 20€ kann ich mir sparen

und ein wenig Holz muss einfach sein.

Löcher gebohrt
in Form gebracht
schwarz bezeizt
hochglanz lackiert



[Kazuja]

Hey Wooddy, wie locker und lässig du die Sachen angehst. Gefällt mir .

Grüße Kazuja



[Wooddy]

hehe
alles kein hexenwerk

SSD Halterung nimmt auch Form an.
ist für später mal verschiebbar gemacht, wenn vorne Radi oder 25mm Lüfter reinkommen sollten
ohne die stehbolzen der rollen hätte ich noch weiter nach vornre gehen können... aber so auf lüfter aufliegen ist ja auch doof.
gibt jedenfalls nochmal ordentlich platz fürs Kabelmanagement, wobei ich da vorne an sich kaum was habe...
SSD alles 90° Stecker und dann zum MB hin.


nettes Gimmick... das Ding gibt übels Stabilität vom case



[Wooddy]

passt aber auch astrein



[v3nom]

Nice, damit bekommst du einen Airflow in dem Case...



[Wooddy]

Ein seichtes lüftchen
Die gehen bis 300rpm runter, bis 500 überhaupt nicht ortbar.
Und weniger vibrationen als die a14er.
Eben mal ins thema sleeving eingearbeitet.
Erstmal an 90 grad sata power geübt mit ebay sleeve. 90 grad stecker musste eh gedreht werden.
Sitzt ja am ende alles versteckt. Zum üben optimal.
Aber fürs 1.mal ganz brauchbar.



[Wooddy]

Mora Style Frontgitter. sollte am ende gut zusammenpassen

pumpe gesleeved


mora gespült und weiter komplettiert


sleeven.. learning by doing:



[GermanStyle]

Moin,

ich hätte da mal zwei Fragen zu deiner MO-RA 3+ Heatkiller Tube Kombo.

Hört man eigentlich in dieser Konstellation das Wasser plätschern oder ist das völlig ruhig?
Und ist das die 150ml Variante oder gar die 200ml Variante?

Gruß Florian



[StillPad]

Er schrieb oben 150er

Das plätschen sollte theoretisch durch die Röhre die beim anderen Deckel mit bei liegt nicht auftreten.



[Wooddy]

ja ist 150er
200er hatte ich bedenken wegen dem 45° anschluss von oben...

ich habe keinen anderen deckel. gleich den multiport bestellt (geht nur direkt bei watercool)

ob das wasser plätchert.. ich denke nicht, weil es tritt ja weit unter der wasseroberfläche ein.

das ganze hab ich aber noch nicht am laufen.

btw:
ssd tray



[StillPad]

Nun ich meinte damit das bei den Multiport Deckel ein Rohr mit bei liegt was beim normalen Deckel mit Bajonett Verschluß nicht bei liegt



[Wooddy]

korrekt.
ist aus acryl.



[Wooddy]

kleinigkeiten:

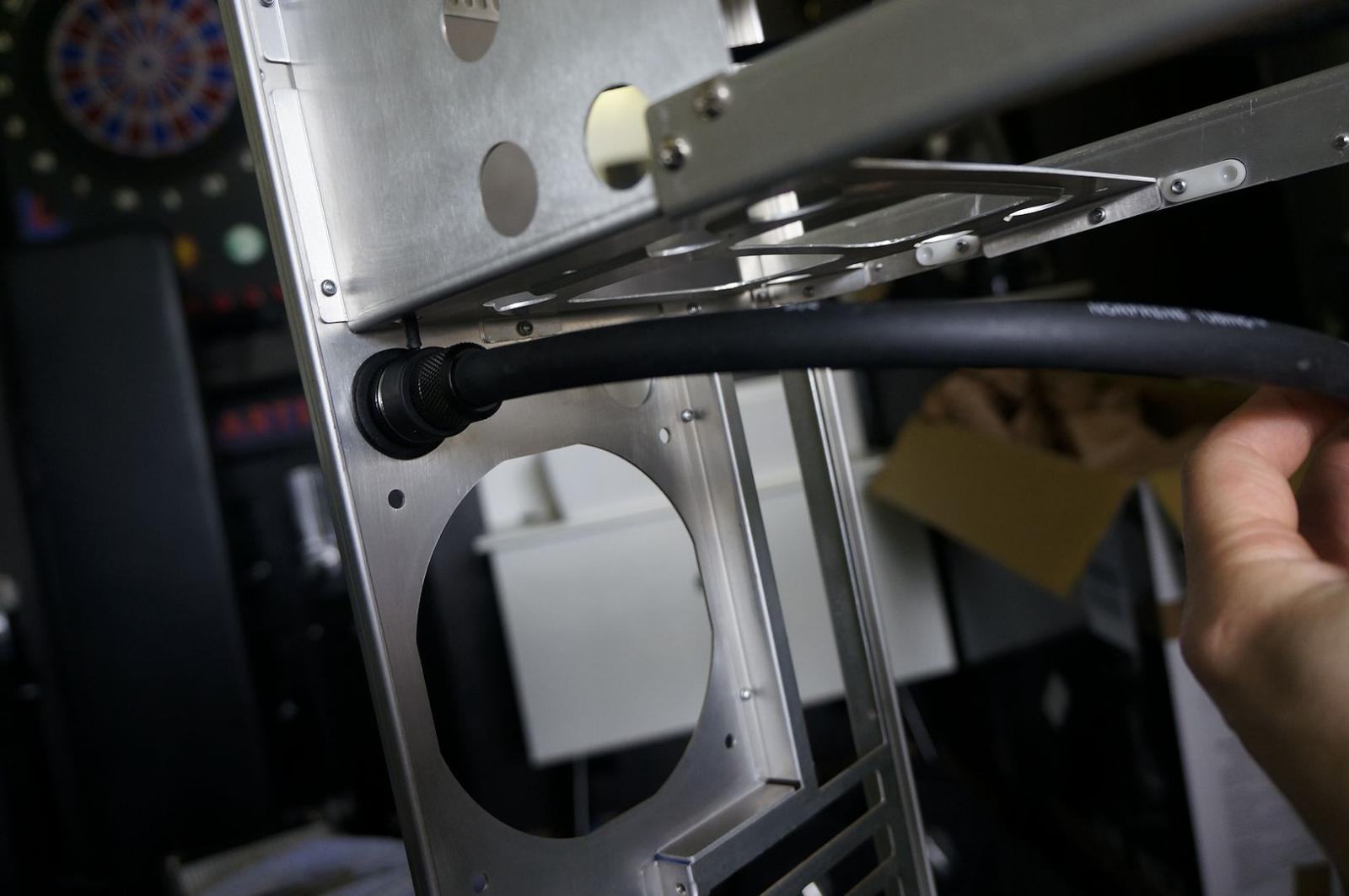

Temp.Sensor, Kabel geht direkt nach oben, saubere sache.
allerdings dreht der außenring vom sensor leicht mit. zu leicht. nächstes mal alphacool sensor.

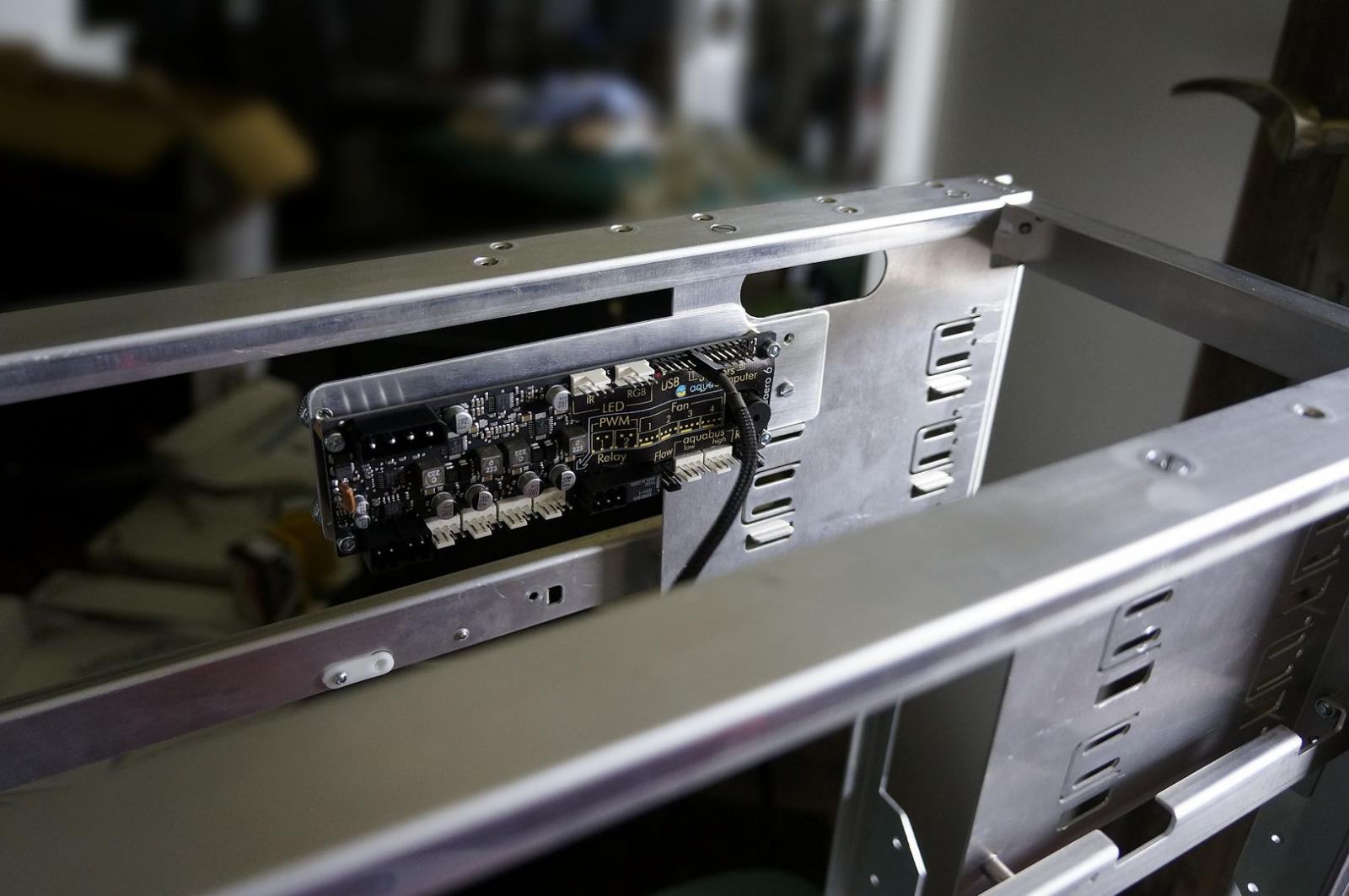

halterung für aquaero auch fertig


hab dann noch CPU Block zerlegt und gereinigt.

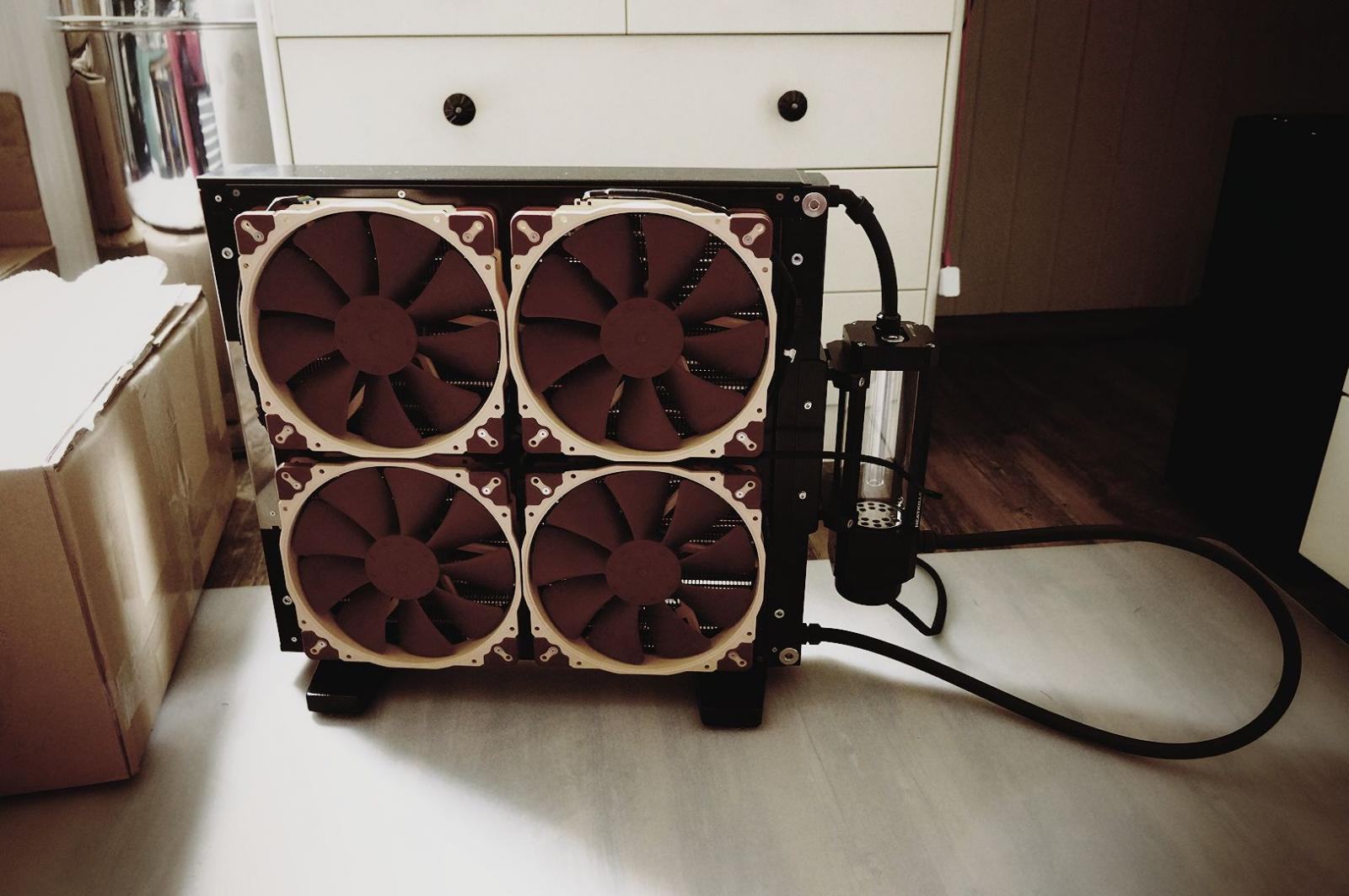

fehlendes 4-1 kabel kam auch und ich konnte den mora bis auf die blende soweit fertig zusammenbauen



[Wooddy]

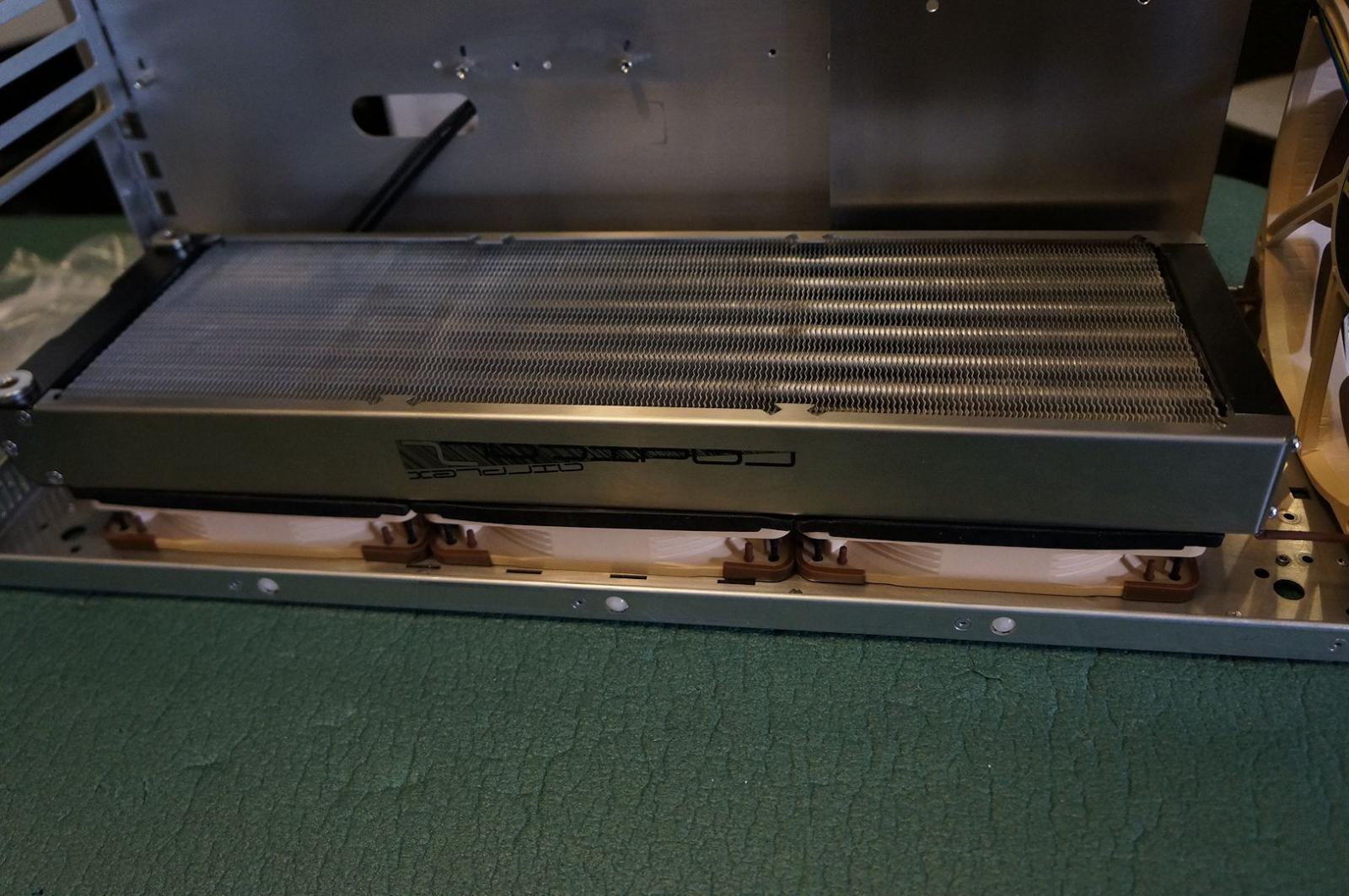

also die wabbeligen phobya 7mm shrouds sind sehr nutzerunfreundlich zu montieren...
wie befürchetet war es ein akt.... man man man
gerade zusammen mit dem airplex radiator mit seinen halblosen gewindeeinsätzen...

nächstes mal plexiglas shrounds... sind wenigstens winklig



[Haarstrich]

Schmale Streifen doppelseitiges Klebeband helfen da ungemein.



[Wooddy]

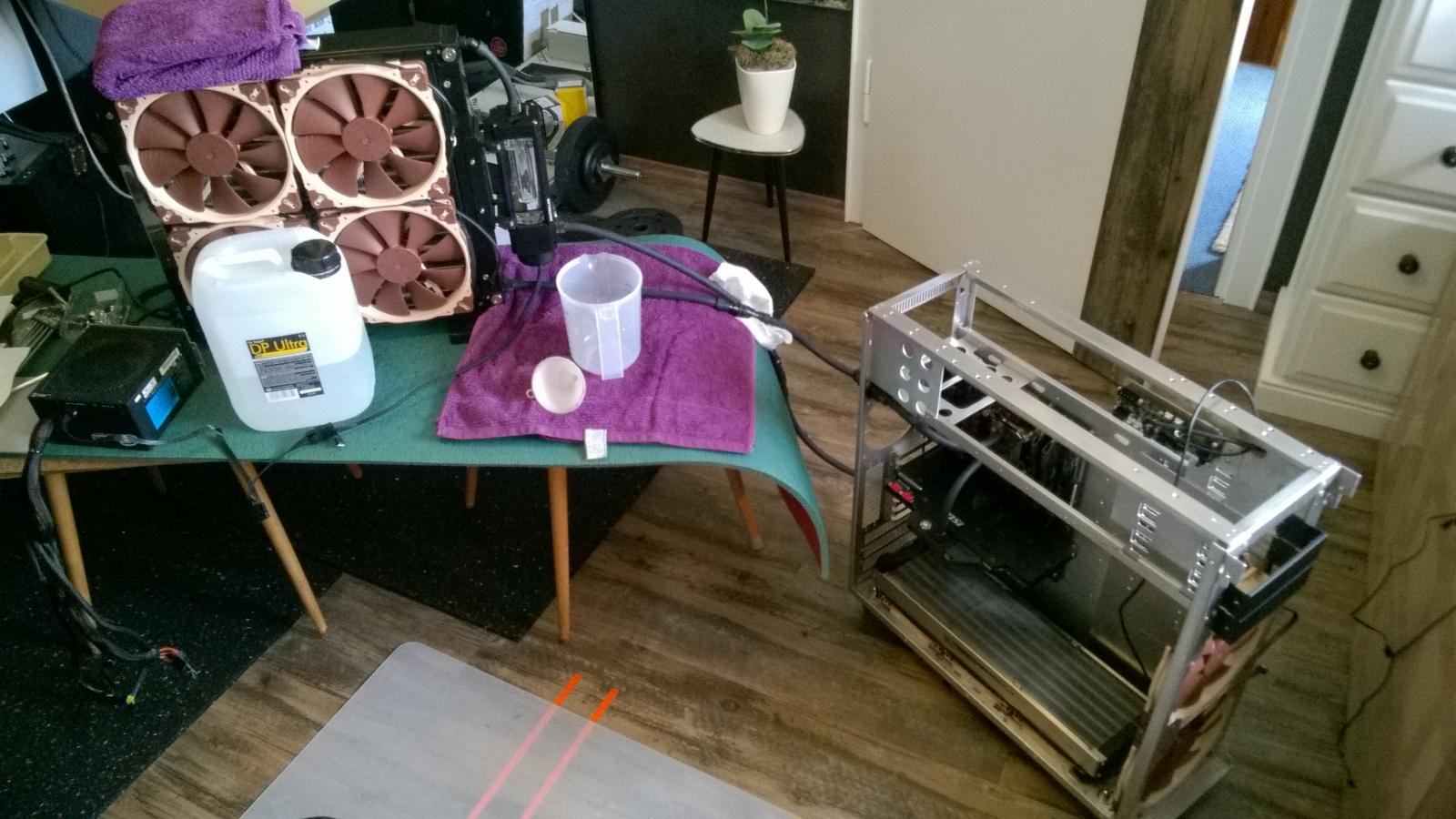

Alles dicht und läuft zum leaktest.



[Wooddy]

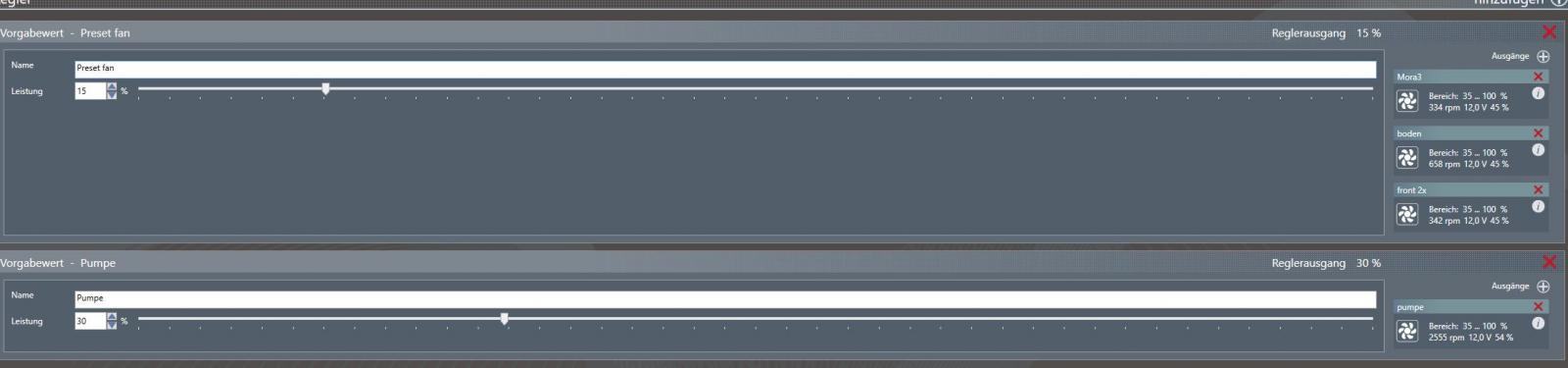

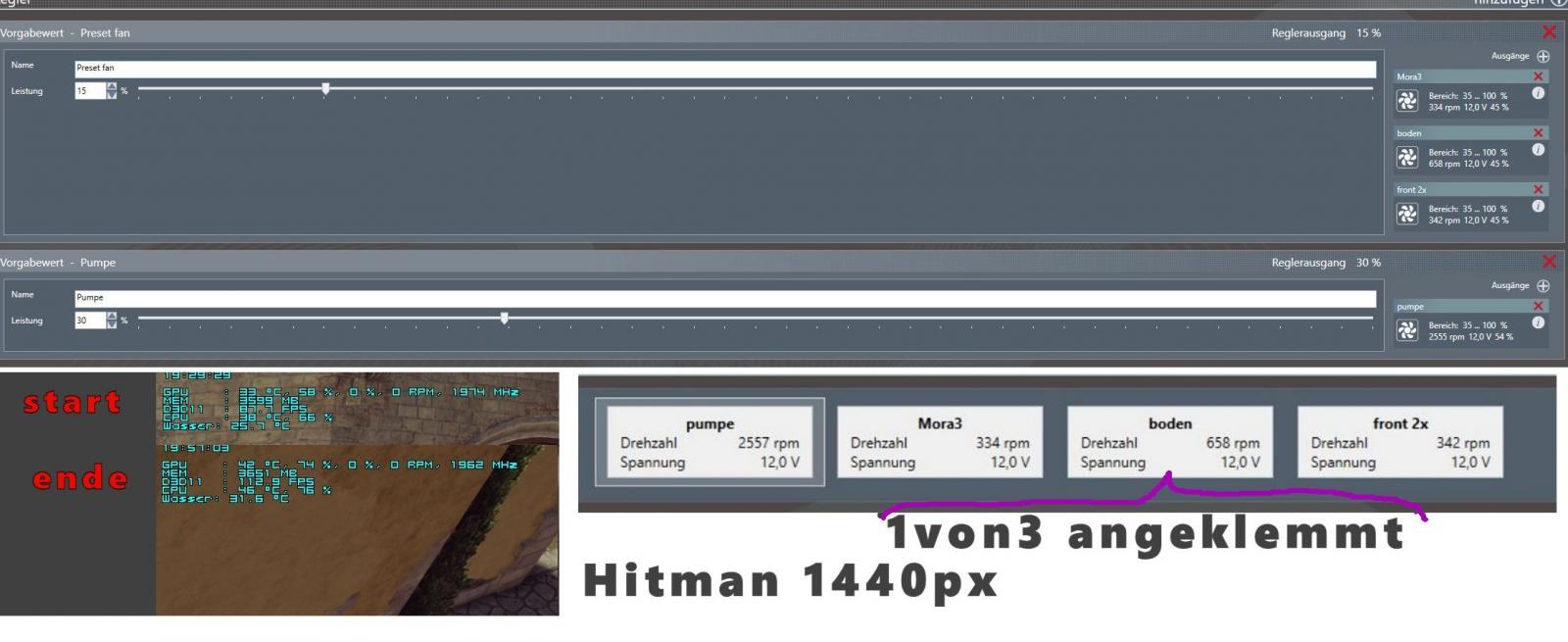

die ersten tests laufen

was meint ihr ?


Bilder vom system kommen die Tage

noch stehts hier ohne "verblechung"



[Wooddy]

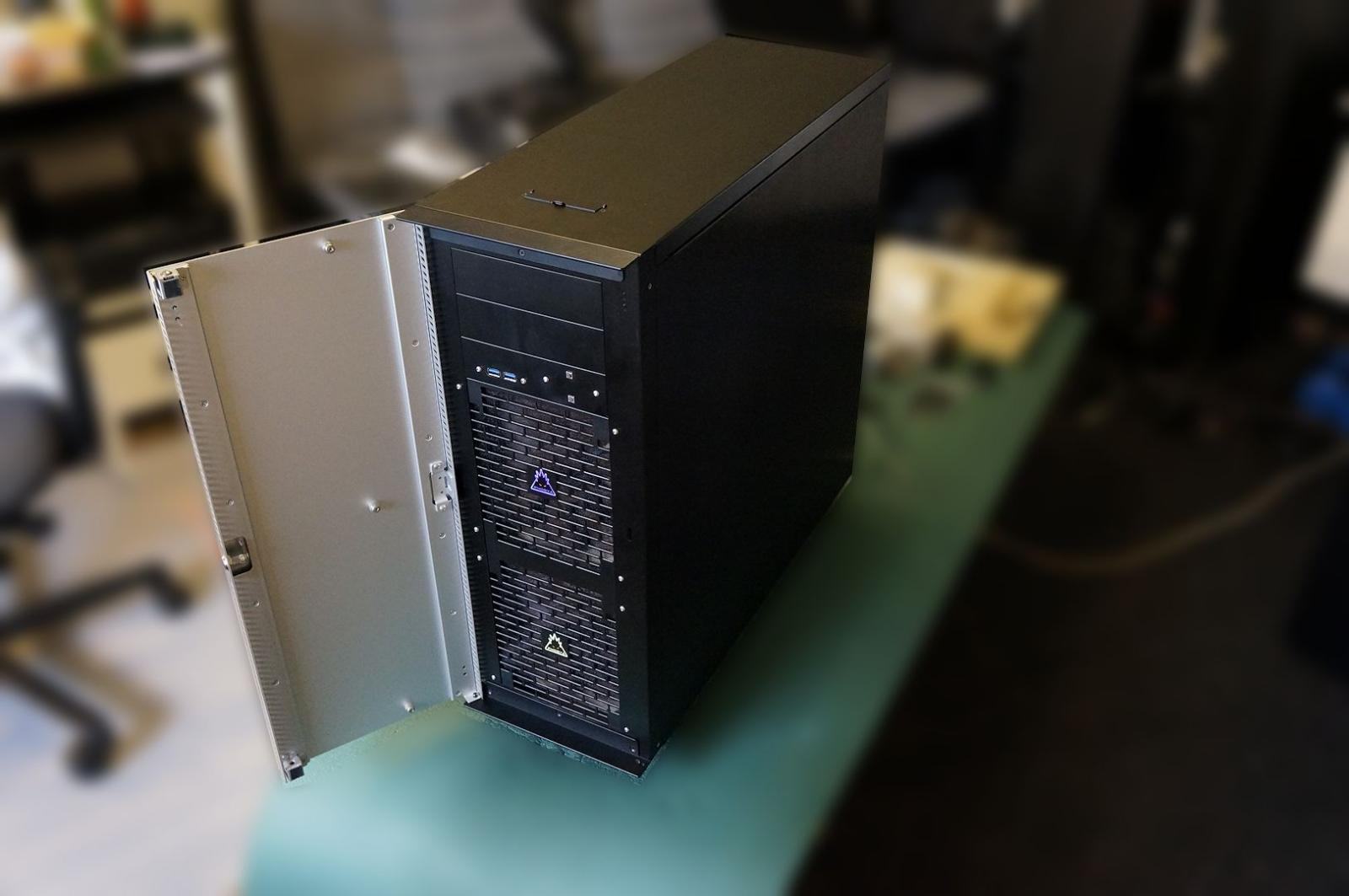

der umbau ist soweit fertig

diverse details müsste man nochmal verändern
(kabelverlegung usw.)

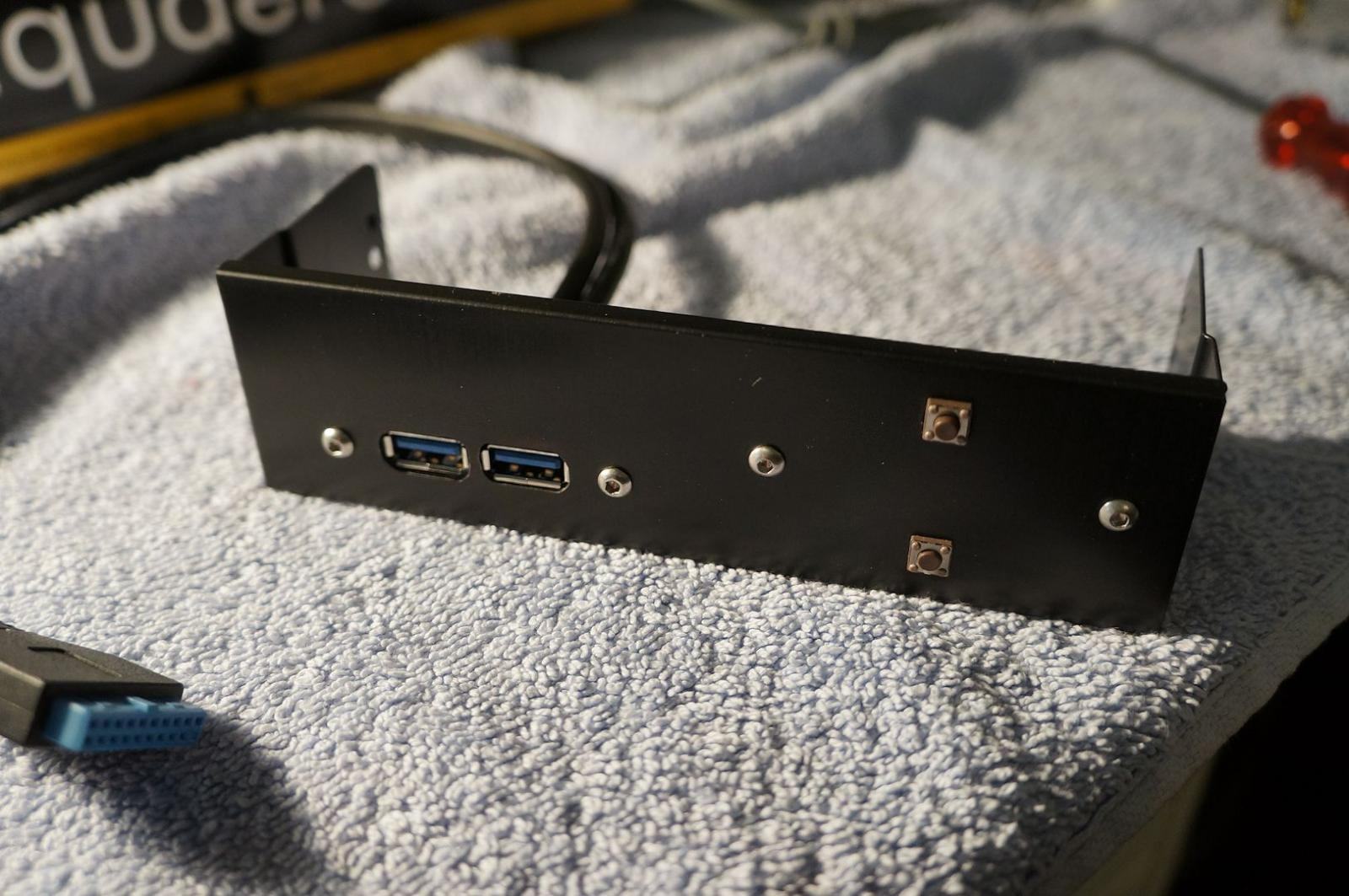

hab dann noch USB nachgerüstet:

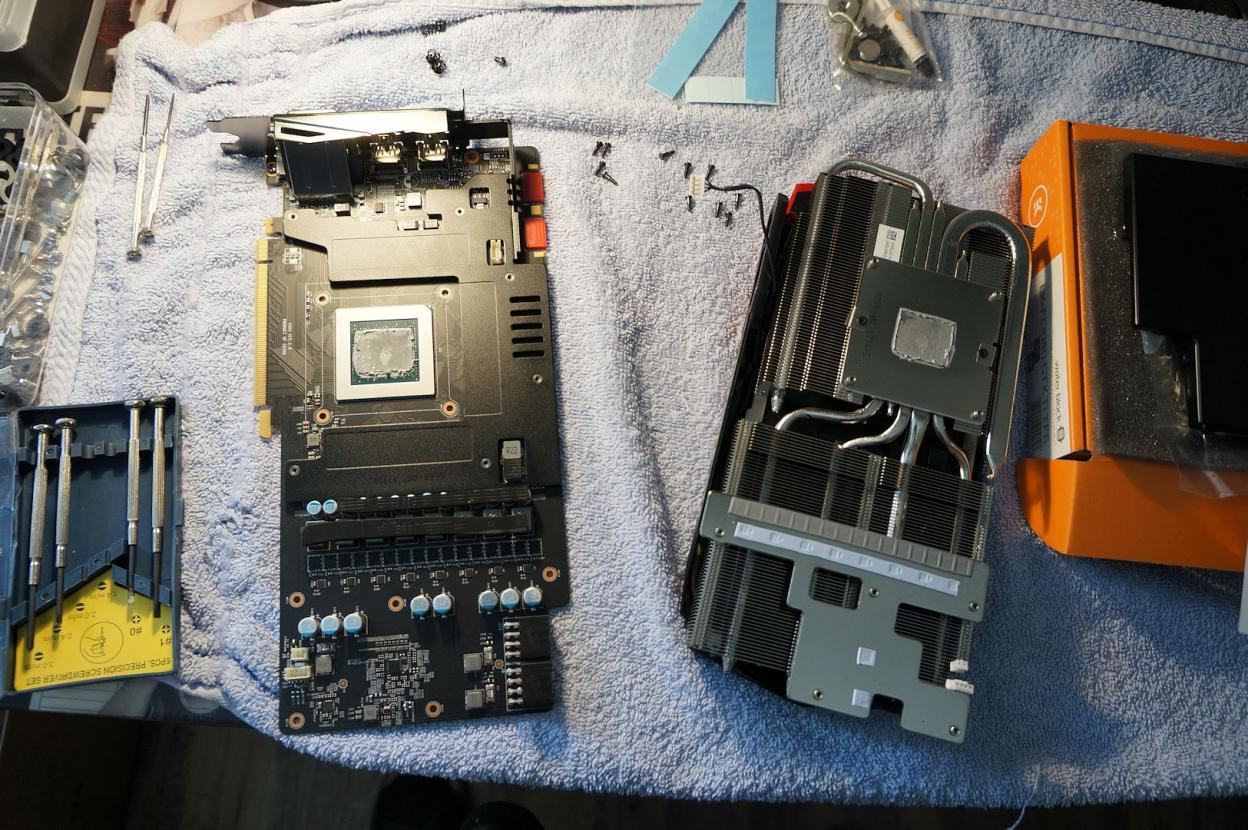

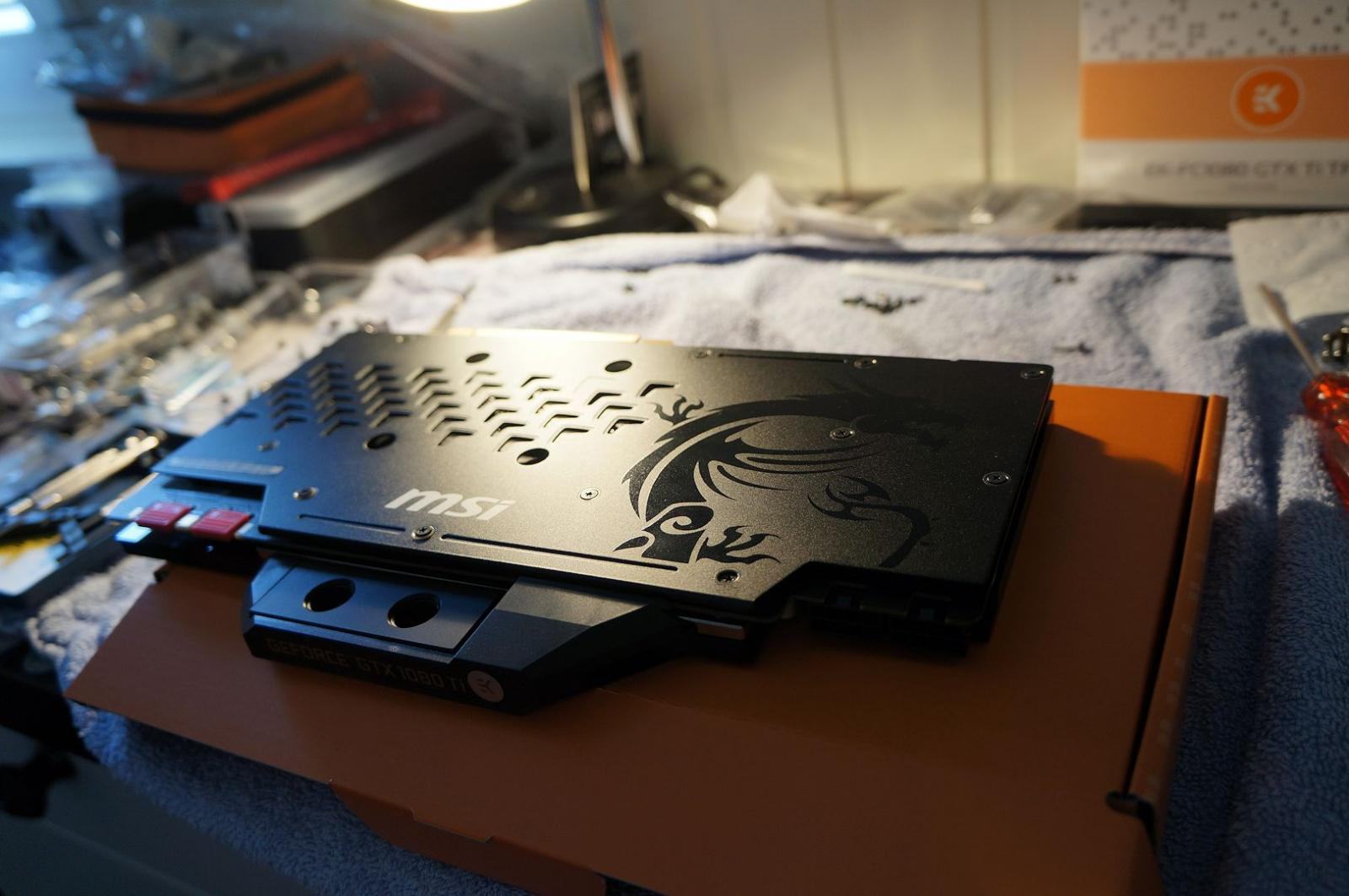

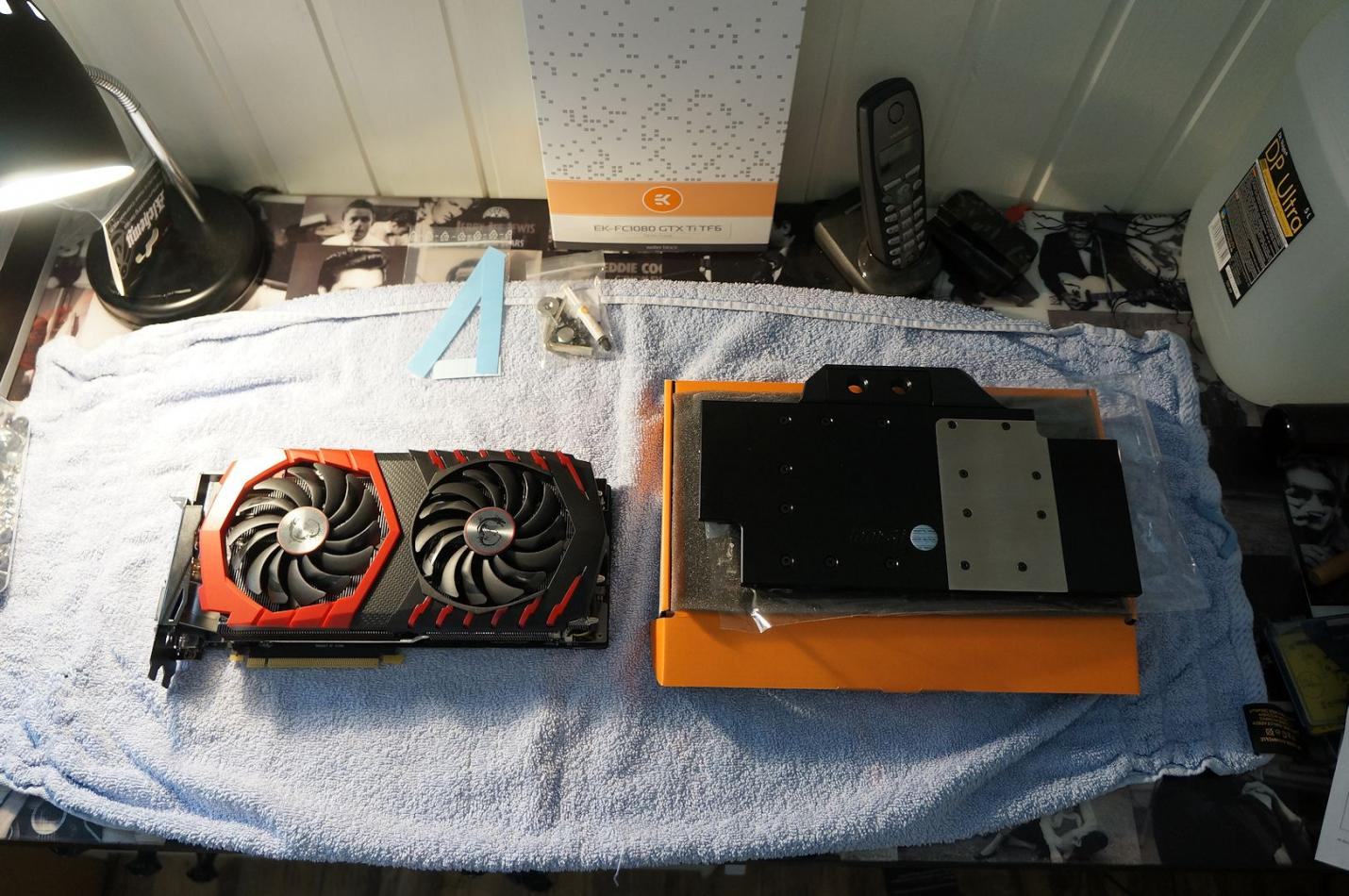

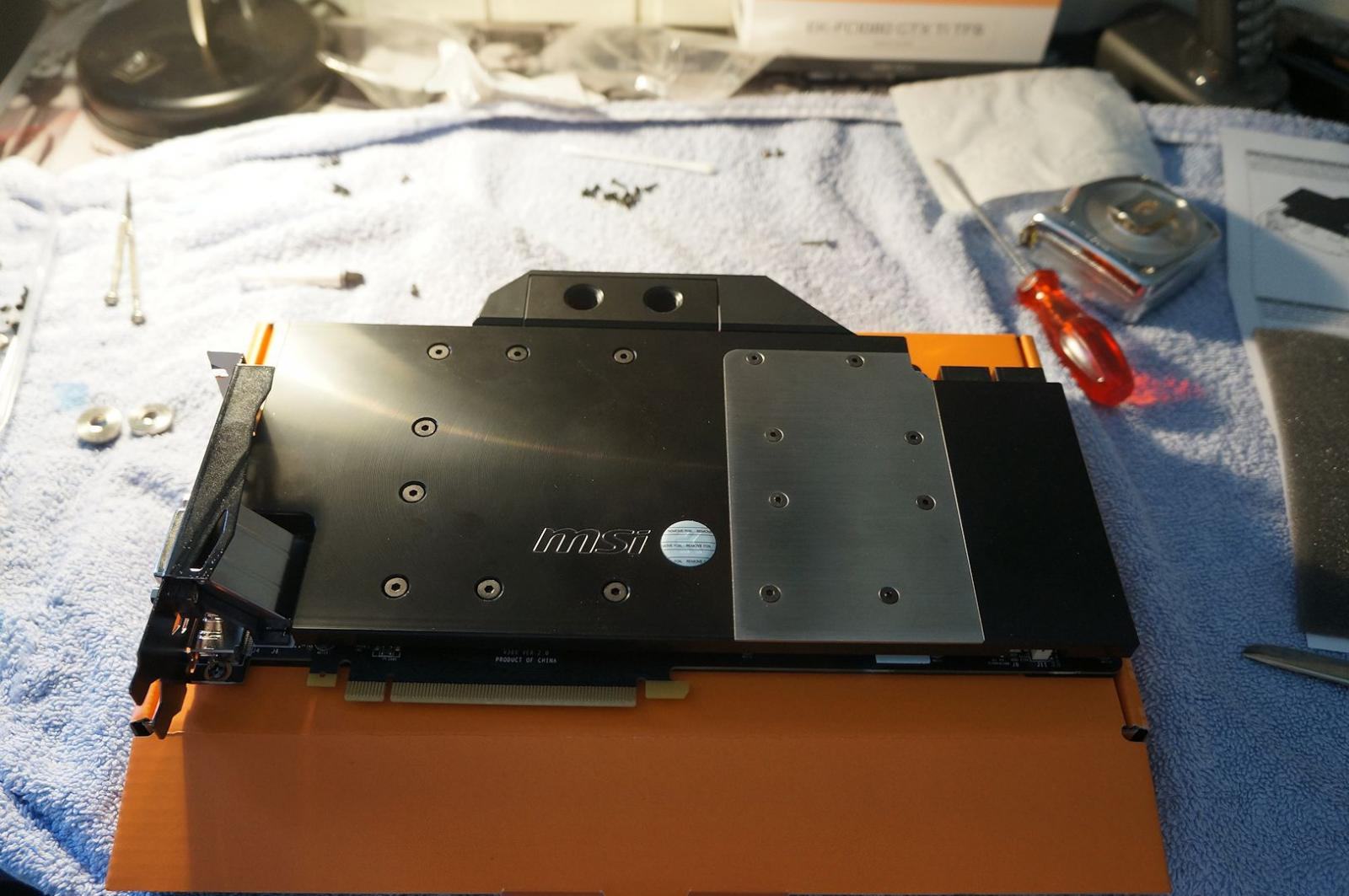

Bilder vom GPU umbau

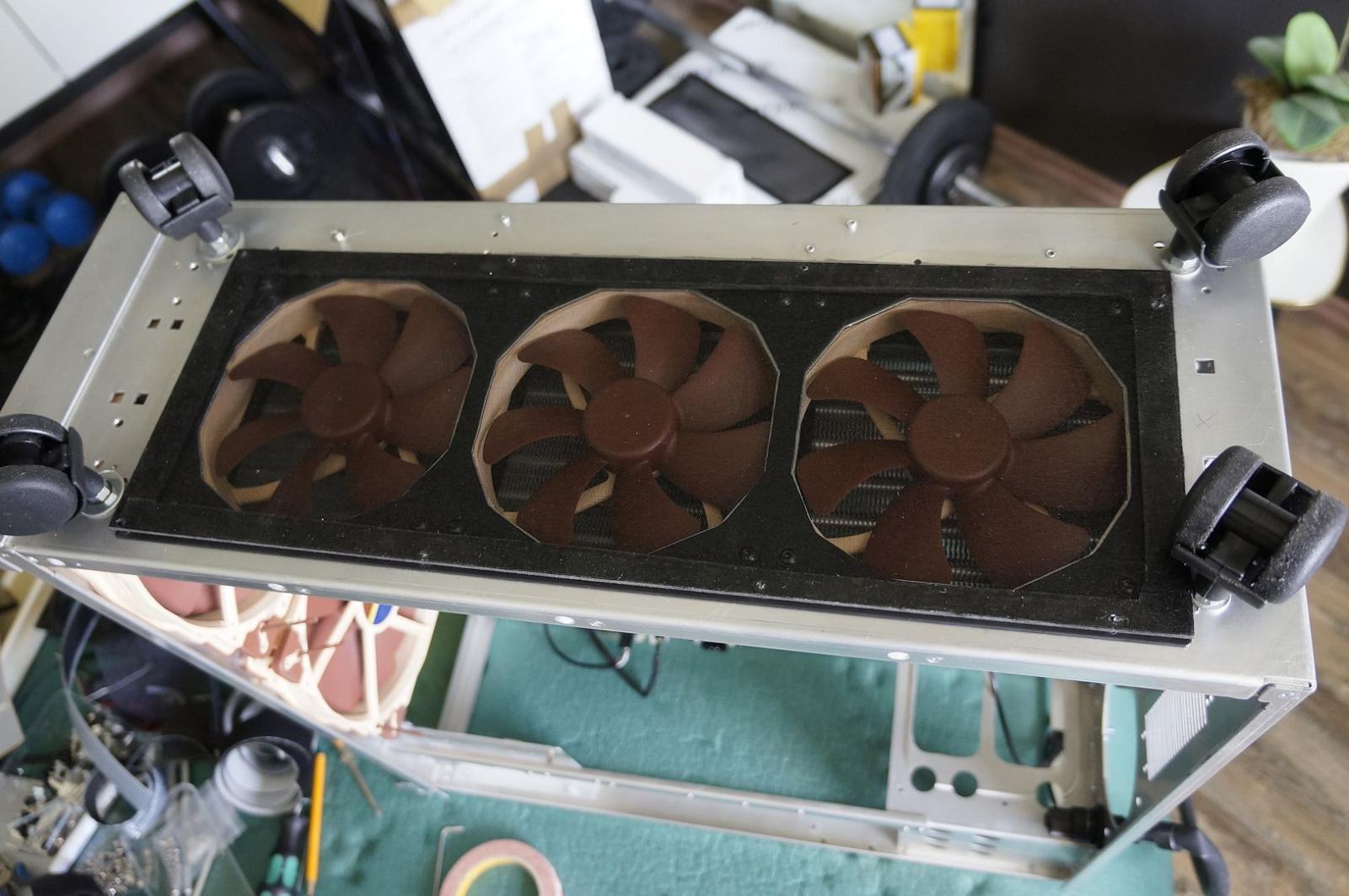

eigenbau BodenStaubfilter

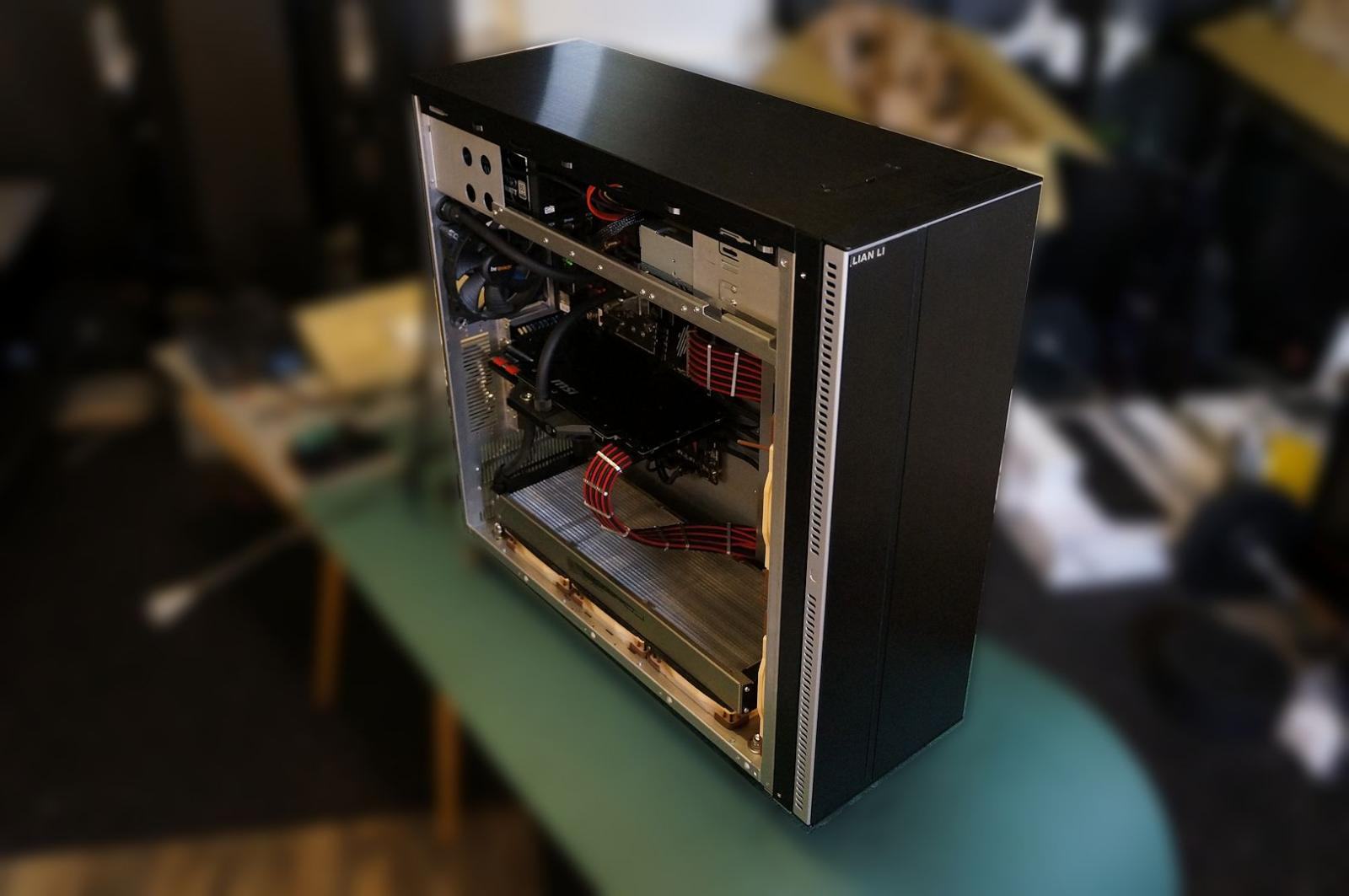

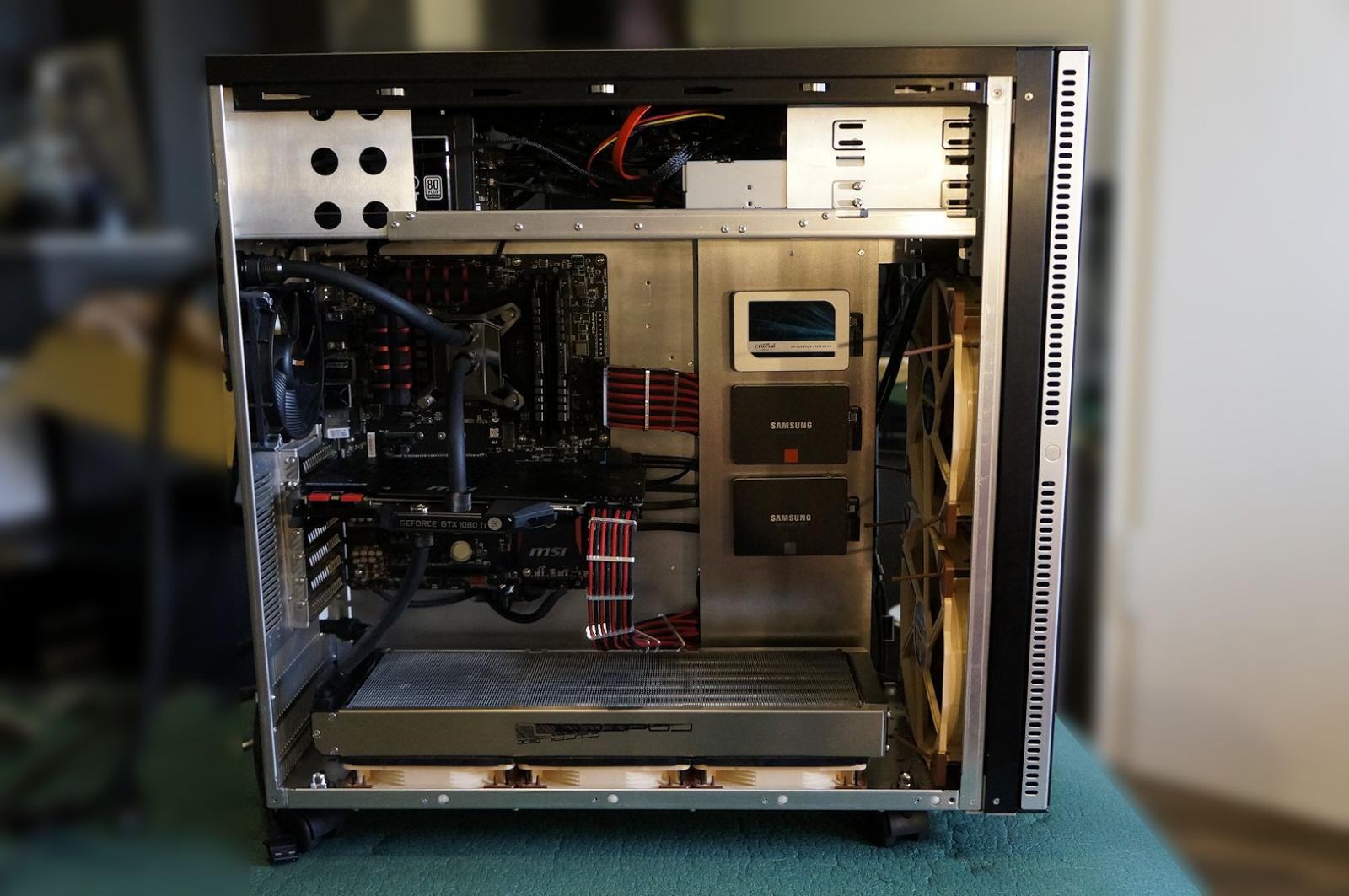

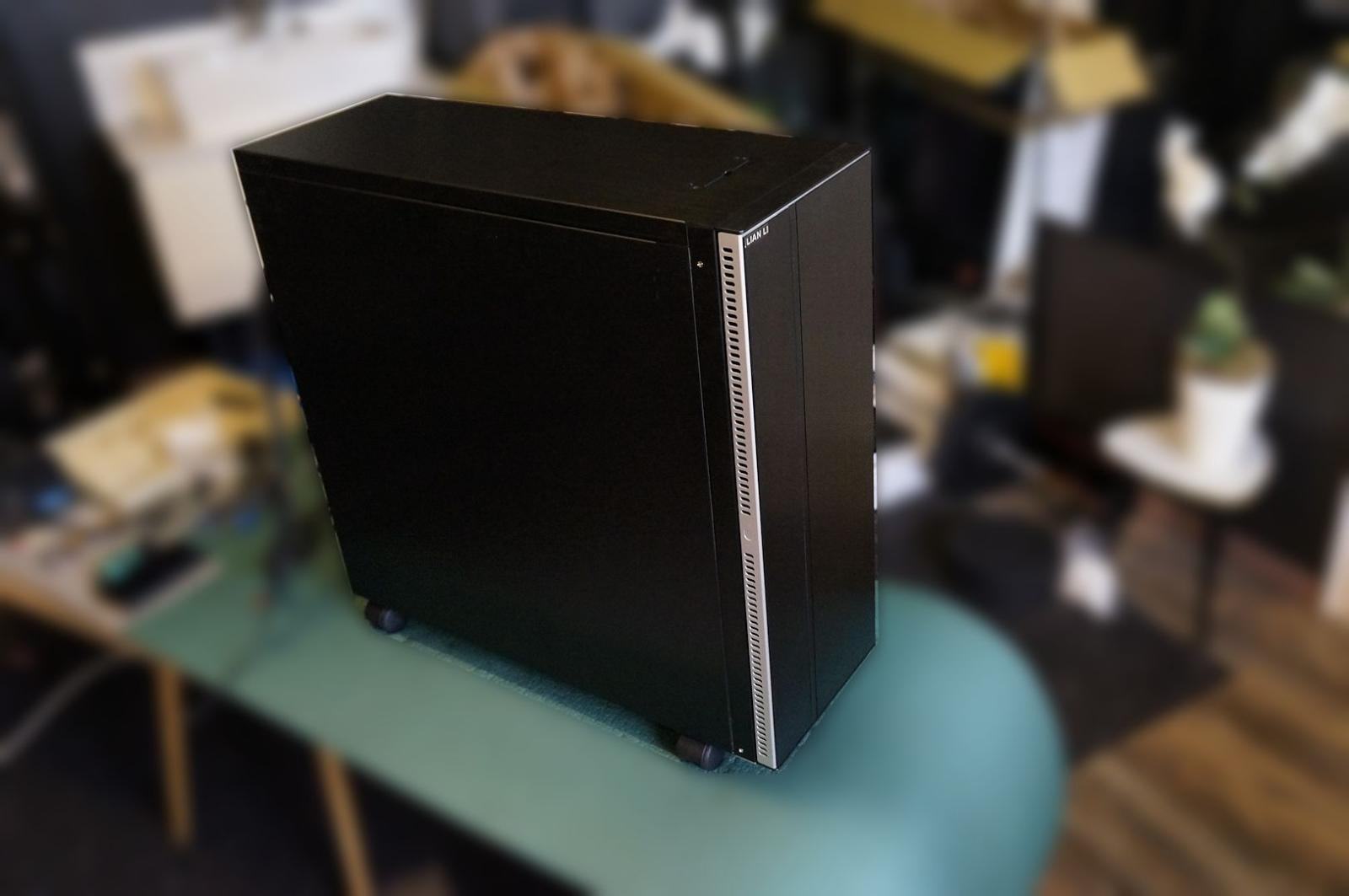

und hier das fertige ergebnis






von der Lautstärke her..... na ja... die HDD in der Bitumenbox ist nun mehr zu hören als im D5.
sitzt ja jetzt höher und ist verschraubt, dazu der dünne ALU deckel vom case... ggf. muss da nochmal bitumen dran

Wasserpumpe ist leise am Mora. gedrosselt nicht zu orten

oben würde ne Blende gut passen. mal sehen



[Kazuja]

Guten Abend, Prima das es weiter geht

Was meinst du, bringen die shrouds was?
Allgemein scheint es ja gut zu sein, benutzen sieht man sie nur bei keinem (außer dir).
Ich meine die meisten haben keine shrouds verbaut.

Grüße Kazuja
