[Worklog] Slowfoods Define R6

[Kazuja]

Das sind schon sehr interesante und teilweise überraschende Ergebnisse.
Hatte eigentlich erwarten Frischeluft durch die Radiatornen in das Gehäuse wäre am besten?

Bei meiner Kiste ist es bisjetzt so geplant: Unten und von vorne rein oben raus.
Hatte an ein umbau gedacht und wollte unten, vorne und von oben rein und zusätzlich dann hinten 3 x 120mm Raus.
Dazu müste ich noch die Löcher anfertigen.
Das kann ich mir wohl sparen wie es ausschaut .

Hast dir echt mühe für die testerei gemacht, vielen Dank.

Grüße Kazuja



[Slowfood]

SO hab den NF-A14 hinten nochmal gedreht so dass er raus bläst.
Ergebnis:
Luft: 23,3 °C
Wasser: ~37 °C
Lüfter bei ca. 960rpm

Also wie man sieht ist Top und Heck ausblasend eher Kontraproduktiv.
Ich weiß nicht recht was ich machen soll. Heck einblasend top raus wäre mit am besten, aber halt leider nicht mehr silent da der Lüfter etwas dröhnt dank dem Gitter :/

kannst du man messen wie weit der Radiator von der Boardkante entfernt ist?

5 cm in etwa.



[whuzabi]

gitter rausdremeln und die kannten abpfeilen ?



[Simaryp]

Ich dachte, bei Radis würde immer alle rein oder alle raus gelten. Einen Shrout kannst du dir auch nicht bauen, weil der Lüfter eh kaum Platz hat. Wahrscheinlich bleibt dann, was whuzabi vorschlug oder einen anderen Lüfter nehmen.

Danke fürs messen. Der Trident Z steht 4,6cm über der Board Kante, dann sollte das passen.



[ivory2k14]

Korrigiert mich wenn ich falsch liege!

Ist es nicht besser wenn unten kalte Luft ins Case rein kommt da die warme Luft nach oben steigt und dann durch die Lüfter aus dem Case raus gesaugt wird?



[Simaryp]

Bei freier Konvektion steigt warme Luft nach oben, aber das ist ein sehr kleiner Effekt. Wenn man nur passiv kühlt, machen dann Lüftungslöcher oben und unten Sinn. Bei Lüftern ist das aus meiner Sicht total egal.



[Slowfood]

Ich werde glaub ich die Variante mit dem Abgedichteten Radiator oben nehmen. Da bin ich zwar 1K schlechter als oben raus und hinten rein, aber ich hab am wenigsten an Umbauarbeiten zu erledigen noch am Case zu dremeln. Also nicht dass ich was gegen das dremeln hab, mein problem ist eher, dass ich dann die schnittkanten gerne in der Gehäusefarbe lackieren wollen würde und das ist mir momentan einfach zu viel Aufwand.
Das ganze setz ich dann um wenn sLight und Lüfterblenden da sind, da muss ich eh nochmal etwas umbauen.



[Simaryp]

Was meinst du denn mit abgedichtetem Radi?

Und da du Eloops und das R6 hast. Hattest du mal Eloops in der Front oder im Top die von außen durch die Staubfilter einsaugen und in den Radi drücken? Dröhnen die dann?



[Slowfood]

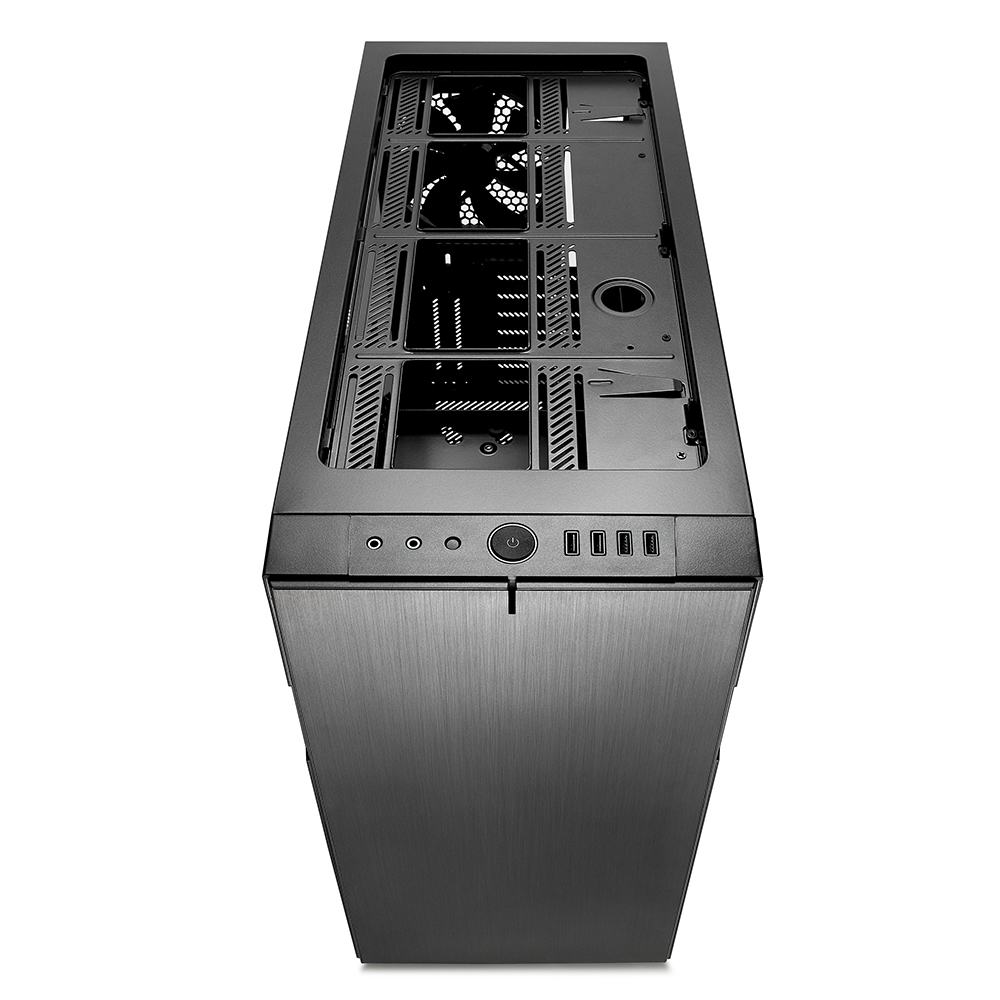

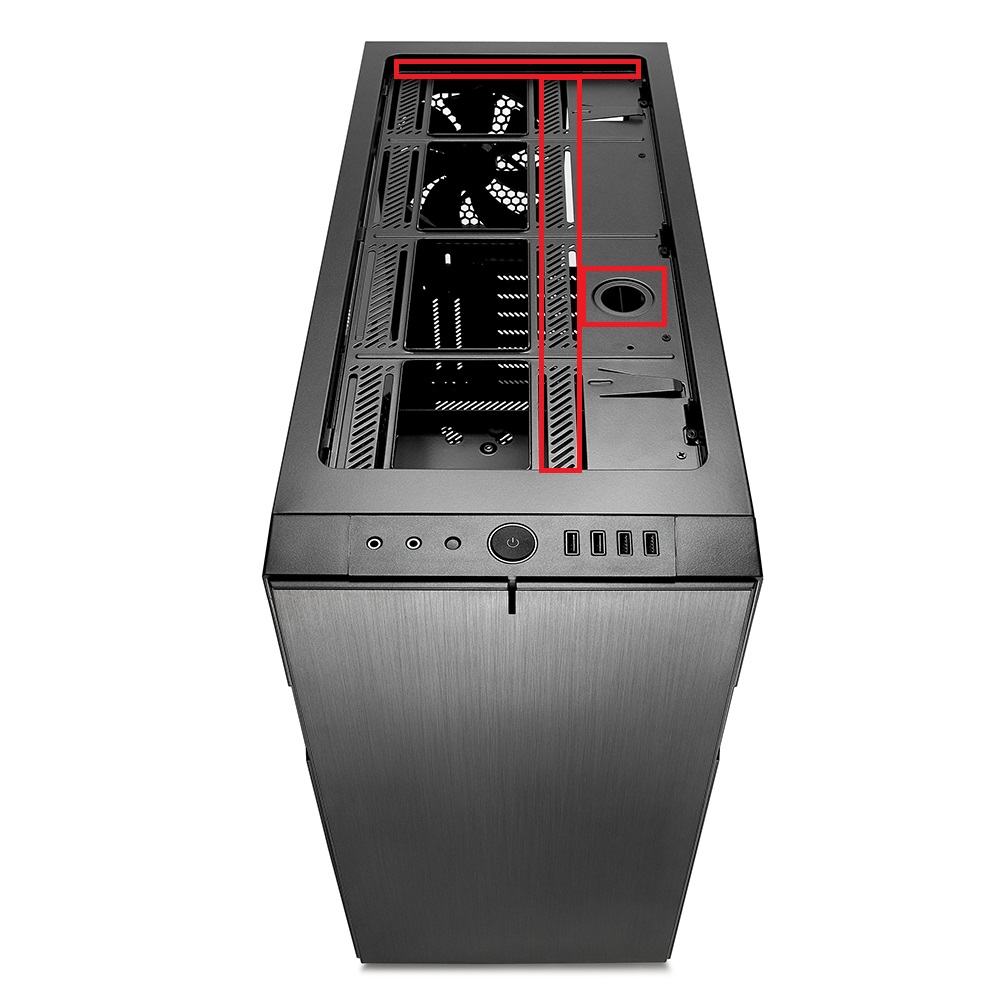

Mit abdichten meinte ich alles abkleben außer die Lüftereinlässe:


So zieht der Topradi keine warme luft aus dem Gehäuse über die offenen Schlitze.

Bzgl. Eloops. Hab ich nicht getestet, hab nur einen im Heck verbaut gehabt.



[Brato]

Ich bin sehr gespannt wie das weiter geht. Ich habe fast die identsiche konstellation nur mit NF F 12 in der Front und eloops Top + Heck und ich habe einfach alles getestet was möglich ist und für mich selber dann shcluss endlich aufgegeben und eingesehen das wirklich Silent in dem Case mit 2x 360er kaum machbar ist und dann einfach nen MoRA an die Seitenwand gehangen zu den bestehenden 2x 360ern und jetzt sind Temps Top sowohl im Case als auch beim Wasser und einfach Totale Stille . Bei Front +Top rein und Heck raus hatte ich Mega Hotspots unter der Soundkarte und im Deckel neben dem Radiator hat sich einfach alles gestaut.



[Slowfood]

Kommt natürlich immer auf die eigenen Ansprüche an. Bei dir ist ja Silent unter Last = Keine wahrnehmbaren geräusche.
Für mich ist es silent wenn ich das Luftrauschen nicht wahrnehme wenn ich spiele und der Sound über die Boxen kommt. Da ist momentan das Spulenfiepen fast lauter :/



[Brato]

Das Spuhlenfiepen meiner GPU hab ich mit Wärmeleitpads fast auf 0 Reduzieren können . Mit Mora 360 hab ich es geschafft das die Kiste selbst unter Vollast keinerlei wahrnehmbare Geräusche von sich gibt. Weder Luft noch sonstwas.



[Slowfood]

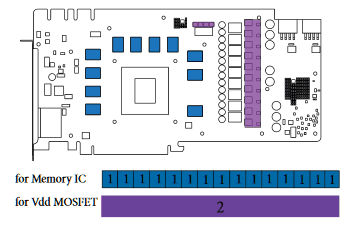

Wie hast das genau gemacht? Bei mir sind die Spulen aber fest vergossen und Wäremleitpads auf den Memory ICs und MOSFETs:



[foxxx]

Es kann sogar sein, dass es nicht die Spulen sondern die MOSFETs sind:

I built a PC out of rope and wood... - YouTube

Ab dem Zeitpunkt mal kurz gucken, da gibt es schöne Nahaufnahmen/Tests und es lohnt sich auch das ganze Video zu schauen



[Brato]

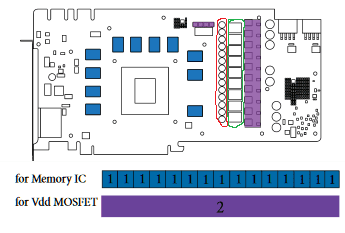

Ich habs mal versucht Rot und Grün zu markieren aber die Maus bei mir auf Arbeit is ein Hass . Also ich hab auf die alten Pads vom Luftkühler drauf gepackt bissel zugeschnitten passen die genau in den Phanteks Wakü Block und danach war einfach Stille. Ich kann dir nichtmal sagen von welchem genau das Geräusch ausging ich hab einfach überall drauf und dann fest angezogen und fertig, allerdings weis ich nicht ob es jetzt durch das Material der Pads (Dämmung) leiser ist oder duch den erhöhten Druck auf die Komponenten. Aber versuch es einfach kannst ja nix Kaputt machen.



[Slowfood]

Hmm könnte ich mal probieren, danke. Muss demnächst eh mal das Dest. Wasser ablassen zum montieren der Lüfterblenden/sLight und das Double Protect einfüllen. Da kann ich ja mal da n die Pads drauf packen.



[Brato]

Ich bin sehr gespannt wie das Slight im R6 ausschaut



[Slowfood]

Ich auch. Dienstag hab ich n Termin bei Martma.

Ich hab noch ne Idee wegen Airflow etc.
Ich könnte das Netzteil drehen, so dass der Lüfter oben ist und noch etwas Luft aus dem Gehäuse mit abführt. Zusätzlich noch unter dem AGB evtl einen 120mm oder 92mm Lüfter (falls der 120er Platztechnisch nicht passt) der nach unten ausbläst. Meinungen dazu?



[RyZ3N]

sehr schön bin auch aufs slight gespannt

bei mir kommt naechste woche noch mal ein R6 an ^^



[Simaryp]

Ist ein cooles Gehäuse. Meins kam Mittwoch, leider ist die Glasscheibe leicht beschädigt, aber ich bekomme wohl Ersatz.



[Slowfood]

sehr schön bin auch aufs slight gespannt

bei mir kommt naechste woche noch mal ein R6 an ^^

Da bin ich gespannt was draus machst



[Brato]

Ich hab mein Netzteil auch mit Lüfter nach oben montiert aber mehr aus dem Grund weil es Semipassiv ist und so nie der Lüfter angeht. Allerdings habe ich arge bedenken wenn mal irgendwann nen Leck sein sollte steht die Brühe direkt im Netzteil und egal ob Rechner an oder aus in den Teilen ist so gut wie immer Spannung. Airflow Vorteile bringt das glaub ich kaum, da ja alles was Temperatur abgibt von den Radiatoren abgeführt wird.



[Slowfood]

Leider gibts noch keine Bilder vom sLight, da sich die Montage schwieriger heraustellt als gedacht. Aber zusammen mit Martma haben wir ne gute Lösung gefunden.
Es wird eine Acrylglasplatte hinter dem Tray verbaut die bis vorne reicht und dann das sLight darauf geklebt. Zusätzlich ragt die Platte bis über die Kbaeldurchlässe des trays, so dass hier Löchter für das ATX Kabel gebohrt werden um das ganze dann ordentlich aussehen zu lassen.
Was aber bedeutet ich muss möglichst bald das ATX Kabel sleeven. Das hatte ich eh vor, allerdings erst im Winter wenns draußen nass und kalt ist. Aber ich fang mal mit dem ATX an und mach den Rest dann später im Winter fertig. Hab mir schon Sleeve Samples von MDPC-X geordert (Grau und Rot) und werd mir da dann was passendes aussuchen.

Außerdem werde ich das Lüftergitter hinten doch rausdremeln und den oberen Radi ausblasend lassen, so dass der Hecklüfter wieder frische Luft ohne dröhnen/pfeifen ins Gehäuse schaufeln kann.

Soweit der aktuelle Stand. Die Tage gibts dann mal Bilder mit den Sleeve Samplen.



[Slowfood]

So, ich hab mich für Paracord zum sleeven entschieden und bestellt. Die Woche sollte das alles nach und nach eintrudeln.



[Slowfood]

So, nach langer langer Zeit mal ein Update.
Ich hab die Kabel soweit fertig gemacht. War ein Haufen Arbeit, nochmal mach ich das nicht so schnell

Mainboard ATX Kabel:

PCIe Kabel:

Uuund die Pumpe:

Dann hab ich mich an den Zusammenbau gemacht.
Unten drin wird wirklich eng:

Und zu guter letzt noch ein Bild von den Fertigen Lüfterblenden (siehe einer der ersten Posts) und das sLight mit Frontradi:

Das wars mit den Bildern vom Zusammenbau. ich hab am Schluss kaum welche gemacht, da ich einfach die Kiste fertig bringen wollte.
Im neuen Jahr leih ich mir vom Kollegen mal die gute Kamera aus, dann gibts noch schöne Bilder. Bis dahin werd ich mitm Handy welche knipsen die Tage und hier aktualisieren.

Bis dahin



[Slowfood]

Ein mittelmäßig gutes Handy-Bild hab ich noch gefunden:



[Deathgate]

Cooles Projekt. Gerade die Umstetzung mit der Plexiglasscheibe kommt sehr gut.
Danke für die Inspiration.

Konntest Du mir sagen wie genau Du das gemacht hast?
Da ich neu hier bin möchte ich einige Dinge für mein Projekt übernehmen.



[Slowfood]

Moin, danke für's Lob.
Welche Plexi-Scheibe meinst du? Das beleuchtete SLight? Das hab ich mit @martma zusammen gebaut. Dahinter ist eine schwarze plexi platte die ca 3-4 cm hinter dem mainboard tray verschwindet und an den Gewinden für die Festplattenhalter geschraubt wird. Das slight ist dann da einfach drauf geklebt.
Sieht man zwei posts weiter oben n bisschen. Die Löcher für SATA und ATX Kabel sind in der Grundplatte wo das Slight drauf geklebt ist.



[6kbyte]

Zu eng.. Sauber verkalkuliert. Hier ein Bild mit bereits gedrehten Lüfter:

Hi, ich hätte generell zu diesem Foto mal eine Frage. Ich plane ein recht ähnliches Setup, ebenfalls mit einem Define R6 und den HWLabs GTS 360er Radiatoren, bei mir soll allerdings nur die CPU gekühlt werden. Am liebsten würde ich die (etwas breiteren) 360mm GTS X-Flow Radis nehmen (die Schläuche wären einfacher zu verlegen), bin davon allerdings wieder ab, da das vom Platz her einfach nicht hinhauen würde. Letztendlich würde ich den TOP-Radiator aber so verbauen, das die Öffnungen Richtung Gehäuse-Front sind und den Front-Radiator so, das die Öffnungen oben sind - beide Radis im "pull" konfiguriert, wie im Bild. Logischerweiße muss ich die Radiatoren ja miteinander verbinden, die Frage ist ob ich hier einen kurzen Schlauch (16/10) in U-Form nehmen kann oder ob das zu eng/abknicken wird? Gibts ggf. noch ne andere Lösung?



[Slowfood]

Du meinst so:?

Spoiler

Nach ner kleinen Brainstormingphase kam ich dann auf folgende Lösung:

Schlauch musst du probieren, ob er knickt. Ansonsten eben mit Winkeln wie auf dem Bild oben.
