Z690 Aorus Master startet überhaupt nicht

[ucanHD]

Nach über einem Monat warten auf alle Einzelteile, bekam ich endlich alle Teile und konnte losbauen, jedoch stellte sich raus dass die Freude nur kurz war.

Alles schien ganz normal nach dem einbau zu Funktionieren. Ich schaltete mein Netzteil ein und der rote Power Button, welches sich im Mainboard befindet, leuchtete normal.
Jedoch nach dem drücken des power buttons, (sowohl der im Mainboard als auch am Gehäuse) passierte nichts... wirklich nichts, die Decoder LED hat sich nichts ausgegeben, sie blieb einfach dunkel ohne ein Fehler auszugeben.
Ich versuchte es mit einem Q Flash+ BIOS update, während des BIOS update gab der LED decoder wieder nichts von sich. Die angebrachten Lüfter und AIO funktionierten jedoch während der Zeit des updates... wenn das update überhaupt gelungen haben sollte, denn es ging nur 2 min und ging von alleine danach einfach aus.

Ich würde mich sehr über jede hilfe und jeden Ratschlag freuen

Specs
- Z690 Aorus Master
- Kingston Hyper X Fury 4800Mhz CL38
- Intel Core I7 12700K
- Corsair iCue h150i elite capellix with LGA 1700 kit
- RTX 3070 (jedoch nicht eingebaut (habe alles mit intel UHD graphics probiert))
- WD Black SN850 NVMe SSD



[PCFreak69]

Wenn das Bios Update per Gigabyte Q-Flash Plus nicht funktioniert, hast du wahrscheinlich den 2x 8 Pin CPU ATX Stromstecker oben links auf dem Mainboard vergessen, oder mit dem 6+2 Pin PCIe Stromstecker vertauscht.
Nochmal genau prüfen ob alle Stecker auf dem Mainboard und am Modularen Netzteil richtig eingesteckt sind,
es gab hier schon User die haben beim festbinden mit Kabelbinder den Stecker wieder aus dem Modularen Netzteil gezogen.

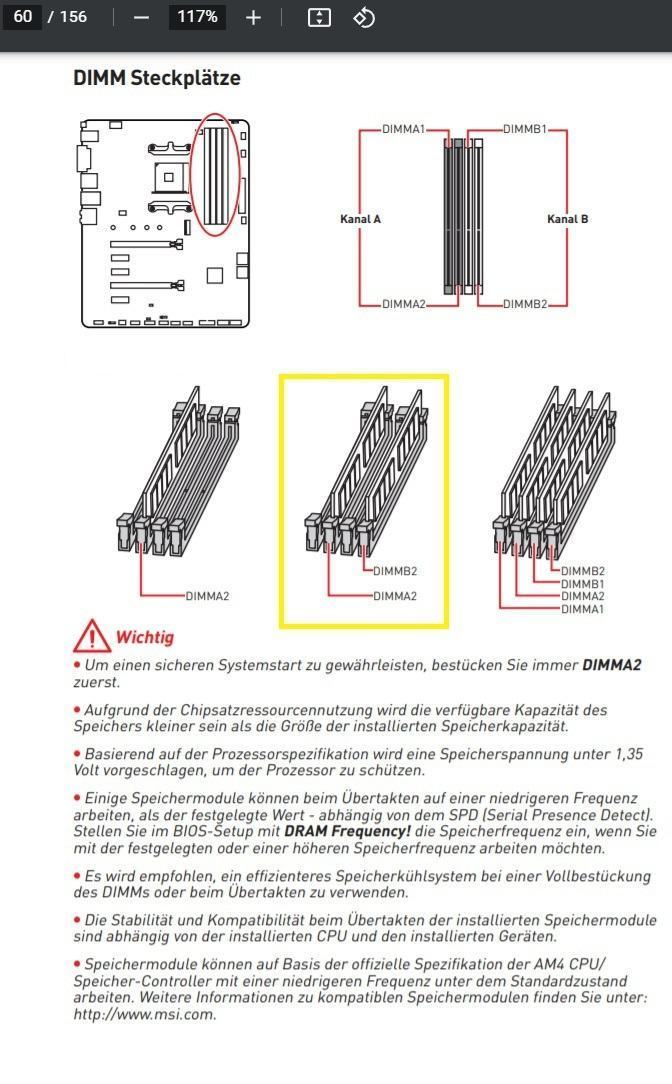

Du verwendest zwei DDR5 Ram Riegel in Ram Slot A2 und B2?
Mit 4 Ram Riegeln oder anderen Ram Slots startet das Mainboard wahrscheinlich nicht, du kannst den Ram in Ram Slot A2 einzeln testen, falls ein Ram Riegel defekt ist.

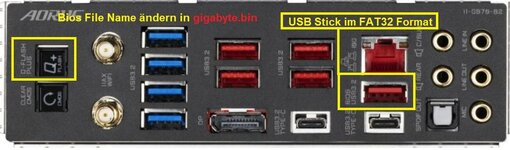

Der USB Stick für Q-Flash Plus muss das FAT32 Format haben, das Bios File muss entpackt und umbenannt werden in gigabyte.bin bevor es auf den USB Stick kopiert wird,

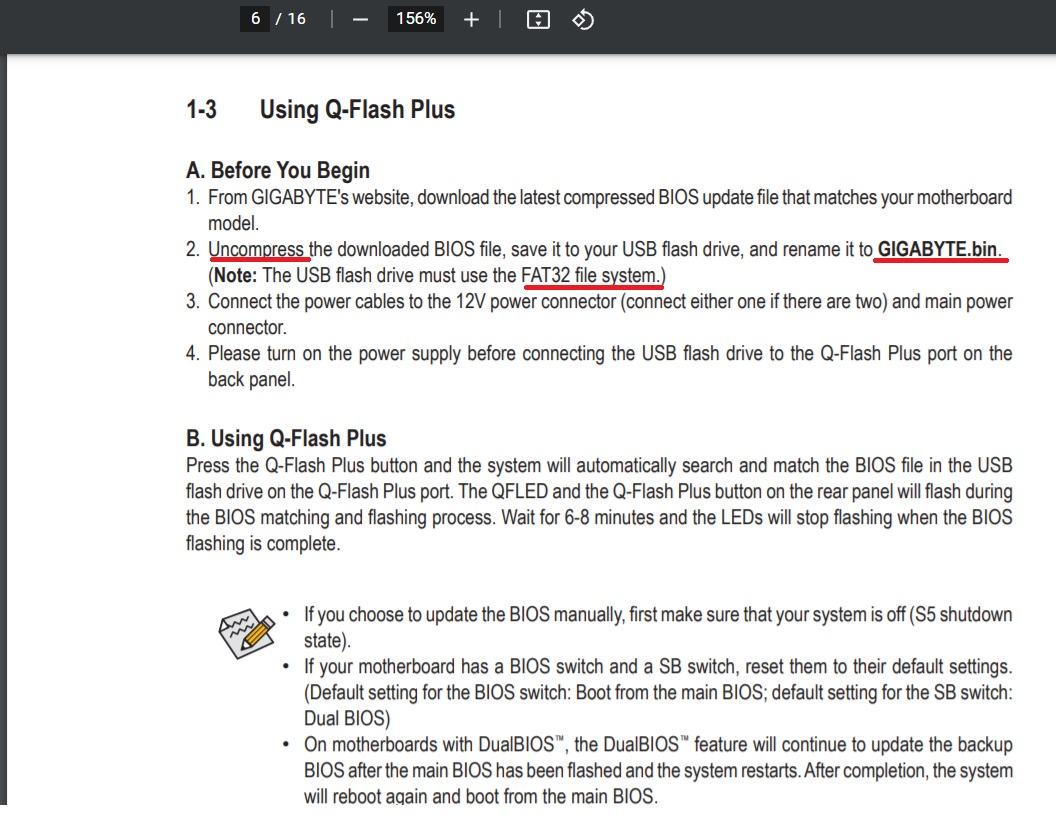

ansonsten funktioniert das Bios update per Q-Flash Plus nicht, im Gigabyte Handbuch Seite 6 wird das erwähnt bei der Anleitung für Q-Flash Plus.
Hier im Video wird erklärt wie Q-Flash Plus funktioniert.


Edit:
Hier hatte jemand das gleiche Problem, ohne Bios Update startet das Mainboard nicht, einfach mal einen anderen USB Stick für das Bios Update per Q-Flash Plus verwenden.

Du kannst auch mal ein Bios Reset ohne Jumper (Anleitung im Spoiler unten) machen.
Danach als erstes die defaults im Bios laden (Taste F7 drücken) wenn du in Bios kommst, damit die PC Hardware auf dem Mainboard korrekt erkannt wird.
Mit der Taste F2 startest du den Advanced Mode im Bios, dann sind alle Einstellungen verfügbar.

Bei mir wird immer die Mainboard Batterie entfernt sobald das neue Mainboard aus dem Karton kommt, kurz bevor die Grafikkarte eingebaut wird setzte ich die Mainboard Batterie wieder ein.
Dadurch umgeht man relativ oft diverse Probleme und eine aufwendige Fehlersuche.

Spoiler: Bios Reset ohne Jumper und Reset Schalter.

Die Mainboard Batterie für mindestens 10 Minuten entfernen.
Bild Quelle: https://www.biosflash.com/bios-cmos-reset.htm#Nojumper


Anleitung zum CMOS löschen ohne Jumper

1. PC stromlos machen: d.h. Netzstecker ziehen. (Bei Notebooks zusätzlich alle Akkus entfernen!)
2. Den Ein-/Ausschalter vorne am PC-Gehäuse mehrmals betätigen (entleert die Kondensatoren).
3. Entferne die silberne Knopfzelle (CMOS-Batterie) aus dem Batteriesockel.
4. Lege eine 10 Euro Cent Münze in den Batteriesockel, zum überbrücken der Plus-/Minuskontakte (siehe Bild, rot/grüne Kreise) des Batteriesockels. (wirkt wie ein Jumper)
5. Zirka 10 Minuten warten (je länger desto besser).
6. Entferne die 10 Euro Cent Münze aus dem Batteriesockel.
7. Silberne Knopfzelle (CMOS-Batterie) wieder einbauen.
8. Netzstecker wieder anschließen. (Bei Notebooks vorher alle Akkus einsetzen)
9. PC starten, und sofort ins BIOS-Setup gehen um dort die "Setup Defaults/Optimized Settings" zu laden.
10. Neue BIOS-Einstellungen speichern und Neustart.
11. Kein Erfolg? Schritt 1-10 mehrmals wiederholen!



[Alpha11]

Datenschutzhinweis für Youtube

An dieser Stelle möchten wir Ihnen ein Youtube-Video zeigen. Ihre Daten zu schützen, liegt uns aber am Herzen: Youtube setzt durch das Einbinden und Abspielen Cookies auf ihrem Rechner, mit welchen sie eventuell getracked werden können. Wenn Sie dies zulassen möchten, klicken Sie einfach auf den Play-Button. Das Video wird anschließend geladen und danach abgespielt.

Youtube Videos ab jetzt direkt anzeigen

Video anzeigen

Das Bios flashed man da schon genau so.



[ucanHD]

Danke für all die Tipps, jedoch hat alles nichts gebracht, Mainboard schaltet sich beim Q Flash + nur für 2 min maximal ein und geht daraufhin aus und lässt sich wie zuvor nicht einschalten.
Die Debug LED zeigt auch nichts an. (Sie ging nicht 1 mal an)
Habe auch bereits weitere Netzteile ausgetestet um den fehler auszuschließen.



[Holzmann]

Reklamieren bringt nichts daran weiter rum zu fummeln.



[Nozomu]

Würde da auch keine weitere Zeit reinstecken. .ab zur RMA damit.



[Thorsten43]

Hast Du den Speicher ausgebaut beim Bios-Update ?



[PCFreak69]

Danke für all die Tipps, jedoch hat alles nichts gebracht, Mainboard schaltet sich beim Q Flash + nur für 2 min maximal ein und geht daraufhin aus und lässt sich wie zuvor nicht einschalten.

Das scheint aber normal zu sein, das das Bios flashen per Q-Flash Plus bei dei den Gigabyte Z690 Mainboard´s erst nach mehreren versuchen gelingt.
So wie hier bei den betroffenen Usern: https://www.hardwareluxx.de/community/threads/bootloop-und-instabilität-aorus-master-z690-gskill-5600-c36.1308700/#post-28882945

Auch mal einen anderen USB Stick verwenden.
Oder den USB Stick mit diskpart> clean all komplett löschen, wenn sich noch versteckte Partitionen auf dem USB Stick befinden funktioniert das flashen mit Q-Flash Plus nicht.


Oder schau dir den Windows USB Stick mit MiniTool Partition Wizard an, du wirst feststellen das versteckte Partitionen auf dem USB Stick vorhanden sind.
Mit einigen Programmen lassen sich versteckte Partitionen die z.B. bei Linux Boot Sticks erstellt werden nicht anzeigen und löschen, mit dem MiniTool Partition Wizard ist das löschen versteckter Partition kein Problem.
MiniTool Partition Wizard: https://www.computerbase.de/downloads/systemtools/festplatten/minitool-partition-wizard-free/



[ucanHD]

Hast Du den Speicher ausgebaut beim Bios-Update ?

Ja habe ich, jedoch war selbst das vergebens



[Luxxiator]

wenn sich noch versteckte Partitionen auf dem USB Stick befinden funktioniert das flashen mit Q-Flash Plus nicht.

Die sollten spätestens in der Datenträgerverwaltung auftauchen.....



[Alpha11]

Anleitung zum CMOS löschen ohne Jumper

PC stromlos machen: d.h. Netzstecker ziehen. (Bei Notebooks zusätzlich alle Akkus entfernen!)
Den Ein-/Ausschalter vorne am PC-Gehäuse mehrmals betätigen (entleert die Kondensatoren).
Entferne die silberne Knopfzelle (CMOS-Batterie) aus dem Batteriesockel.
Lege eine 10 Euro Cent Münze in den Batteriesockel, zum überbrücken der Plus-/Minuskontakte (siehe Bild, rot/grüne Kreise) des Batteriesockels. (wirkt wie ein Jumper)
Zirka 15 Sekunden warten (je länger desto besser).
Entferne die 10 Euro Cent Münze aus dem Batteriesockel.
Silberne Knopfzelle (CMOS-Batterie) wieder einbauen.
Netzstecker wieder anschliessen. (Bei Notebooks vorher alle Akkus einsetzen)
PC starten, und sofort ins BIOS-Setup gehen um dort die "Setup Defaults/Optimized Settings" zu laden.
Neue BIOS-Einstellungen speichern und Neustart.
Kein Erfolg? Schritt 1-10 mehrmals wiederholen!

CMOS-Reset - Wie löscht man das CMOS? (BIOS-Einstellungen resetten) | www.biosflash.com

Anleitungen zum löschen des CMOS auf PC-Mainboards und Notebooks.

www.biosflash.com

vor dem flashen zu machen ist da noch ne Option und das Board sollte bei der ganzen Aktion nackig sein, wie im Video gezeigt.



[PCFreak69]

Die sollten spätestens in der Datenträgerverwaltung auftauchen.....

In der Windows Datenträgerverwaltung werden die versteckten Partitionen die z.B. bei einem Linux USB Boot Stick erstellt werden nicht angezeigt.

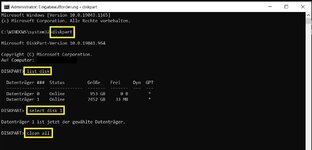

Das einfachste ist mit diskpart> clean all den kompletten USB Stick zu löschen, clean alleine reicht nicht nur mit clean all werden auch die versteckten Partitionen gelöscht.

Oder wie schon in meinem Post 8 erwähnt MiniTool Partition Wizard verwenden,
das Tool zeigt versteckte Partitionen die auf Linux USB Boot Sticks erstellt werden an und kann diese versteckten Partitionen auch löschen.
MiniTool Partition Wizard: https://www.computerbase.de/downloads/systemtools/festplatten/minitool-partition-wizard-free/
