Durch Klick auf das Bild gelangt man zu einer vergrößerten Ansicht

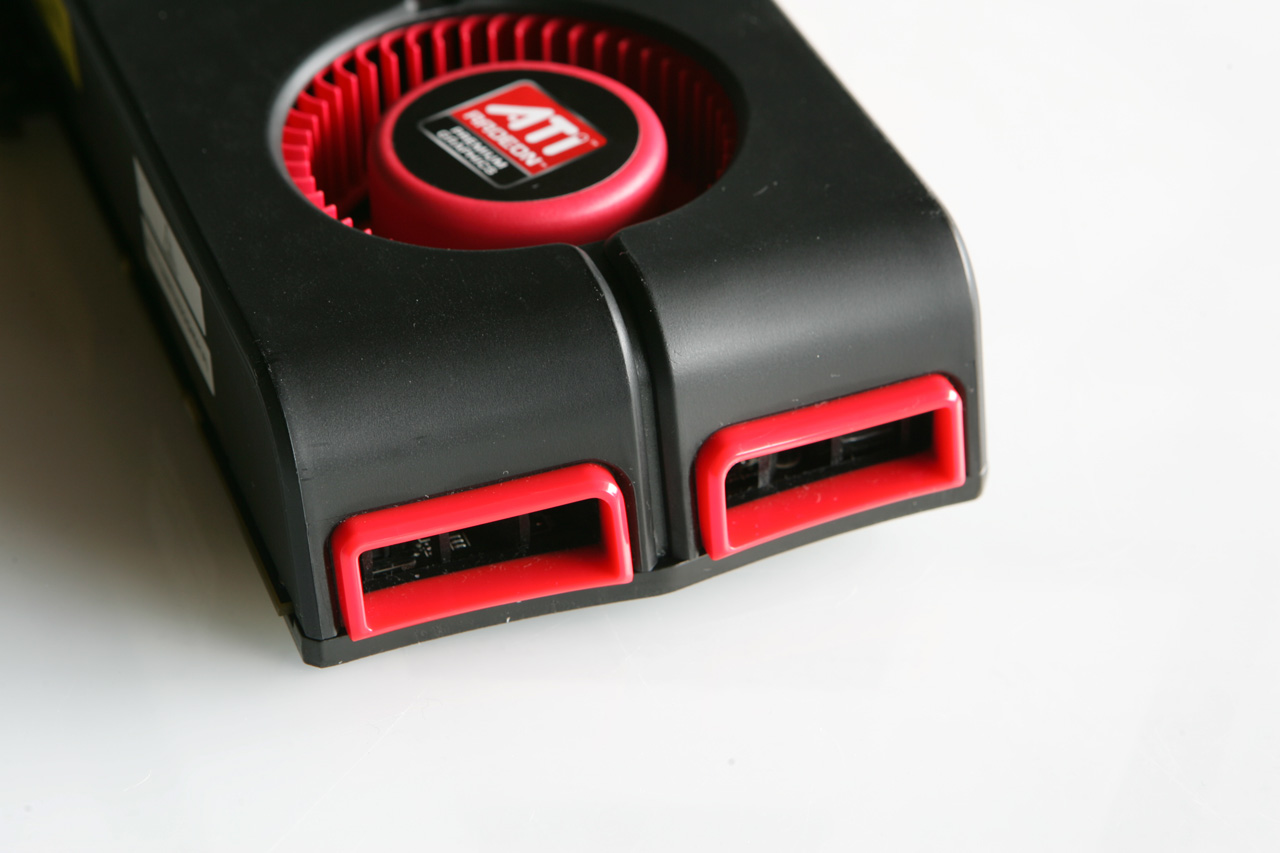

Der am Ende des Kühlers angebrachte Radiallüfter misst 70 mm. Er saugt die Luft direkt über sich selbst und durch die beiden Öffnungen am Ende der Karte an. Die kühle Luft wird dann durch den Kühler bis zum PCI-Slot transportiert und dort durch Öffnungen aus dem Gehäuse geblasen.
Durch Klick auf das Bild gelangt man zu einer vergrößerten Ansicht

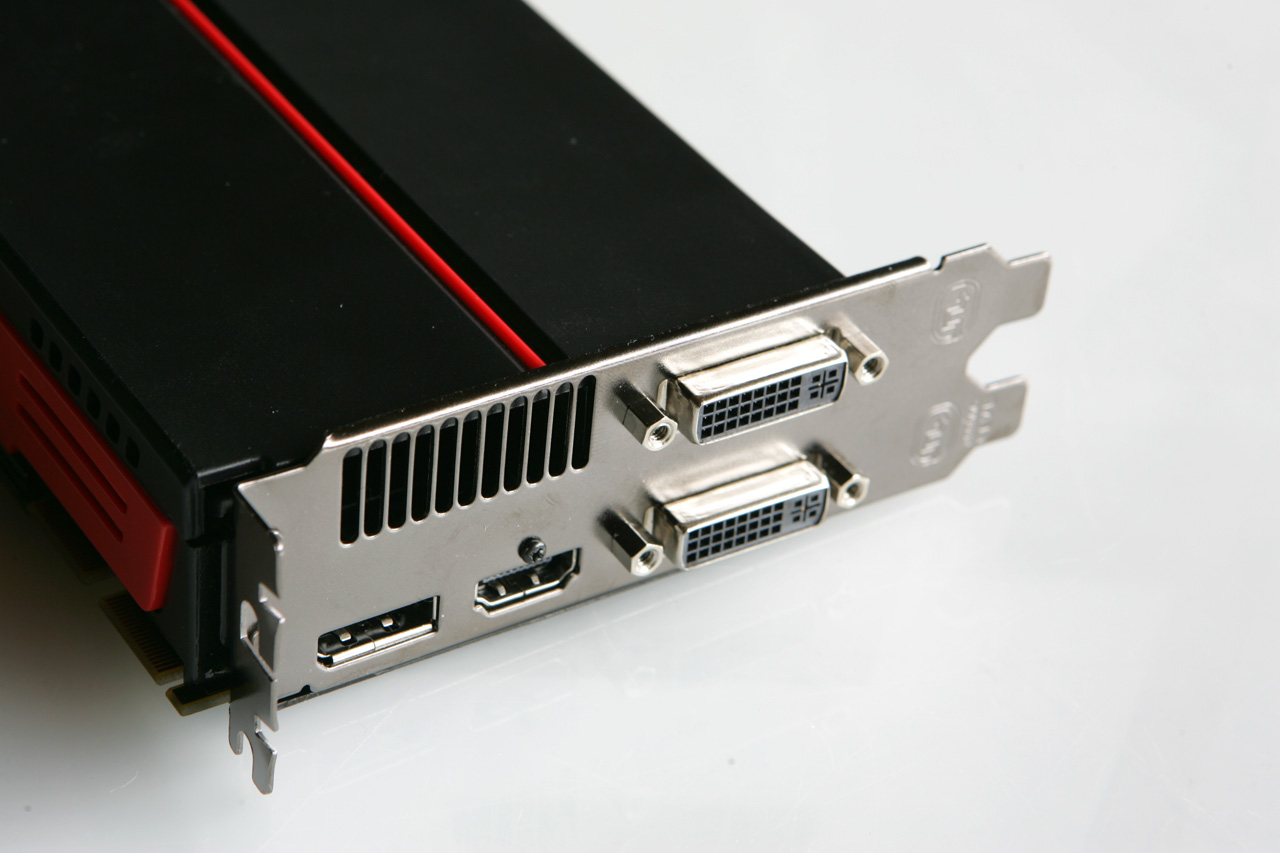

Da es sich um einen Dual-Slot-Kühler handelt, bleibt AMD an den PCI-Blenden genügend Platz gleich zwei Dual-Link-DVI-, einen HDMI-Anschluss sowie einen DisplayPort zu realisieren. Hier auch zu sehen ist die Öffnung, durch welche die warme Luft aus dem Gehäuse geblasen wird.
Durch Klick auf das Bild gelangt man zu einer vergrößerten Ansicht

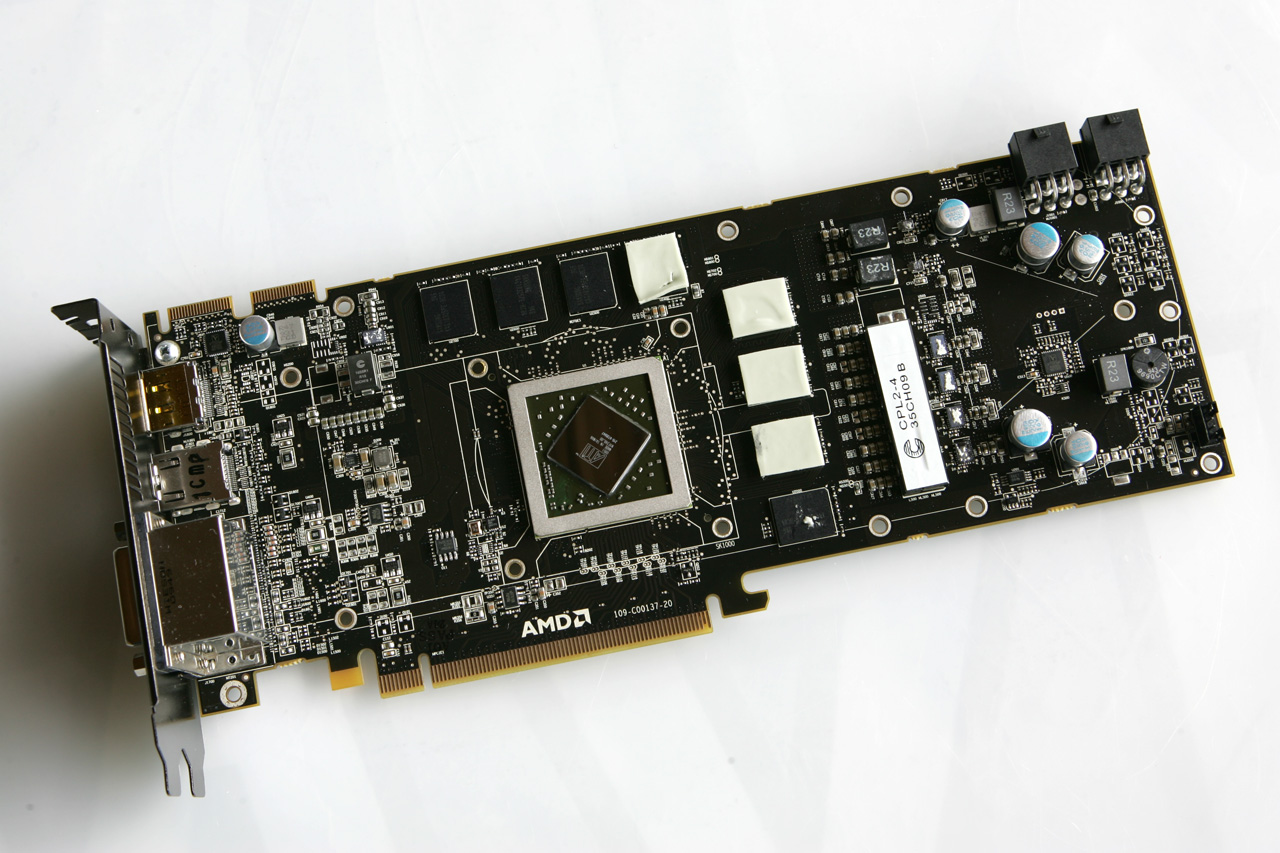

Ein Blick auf die ATI Radeon HD 5830 ohne Kühler. In der Mitte ist die um 45° gedrehte RV870-GPU zu sehen. Rechts und darüber sind die Speicherbausteine zu sehen. Auf einigen kleben noch die Wärmeleitpads.
Durch Klick auf das Bild gelangt man zu einer vergrößerten Ansicht

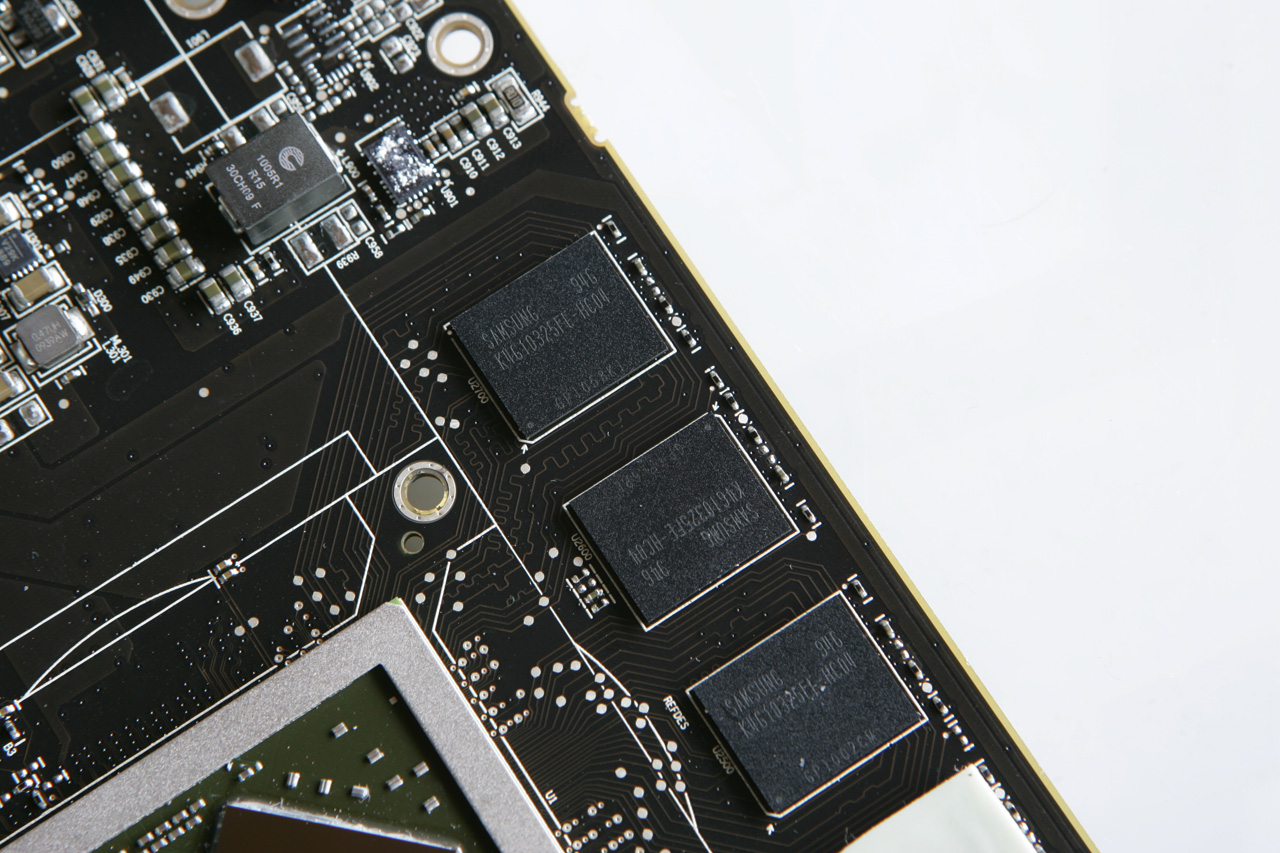

Insgesamt verfügt die ATI Radeon HD 5830 über 1024 MB GDDR5-Speicher. Dieser ist in acht einzelne Chips aufgeteilt, die entsprechend über eine Kapazität von jeweils 128 MB verfügen. Wie bereits auf der ersten Seite des Artikels erläutert, arbeiten sie mit einem Takt von 1000 MHz.
Durch Klick auf das Bild gelangt man zu einer vergrößerten Ansicht

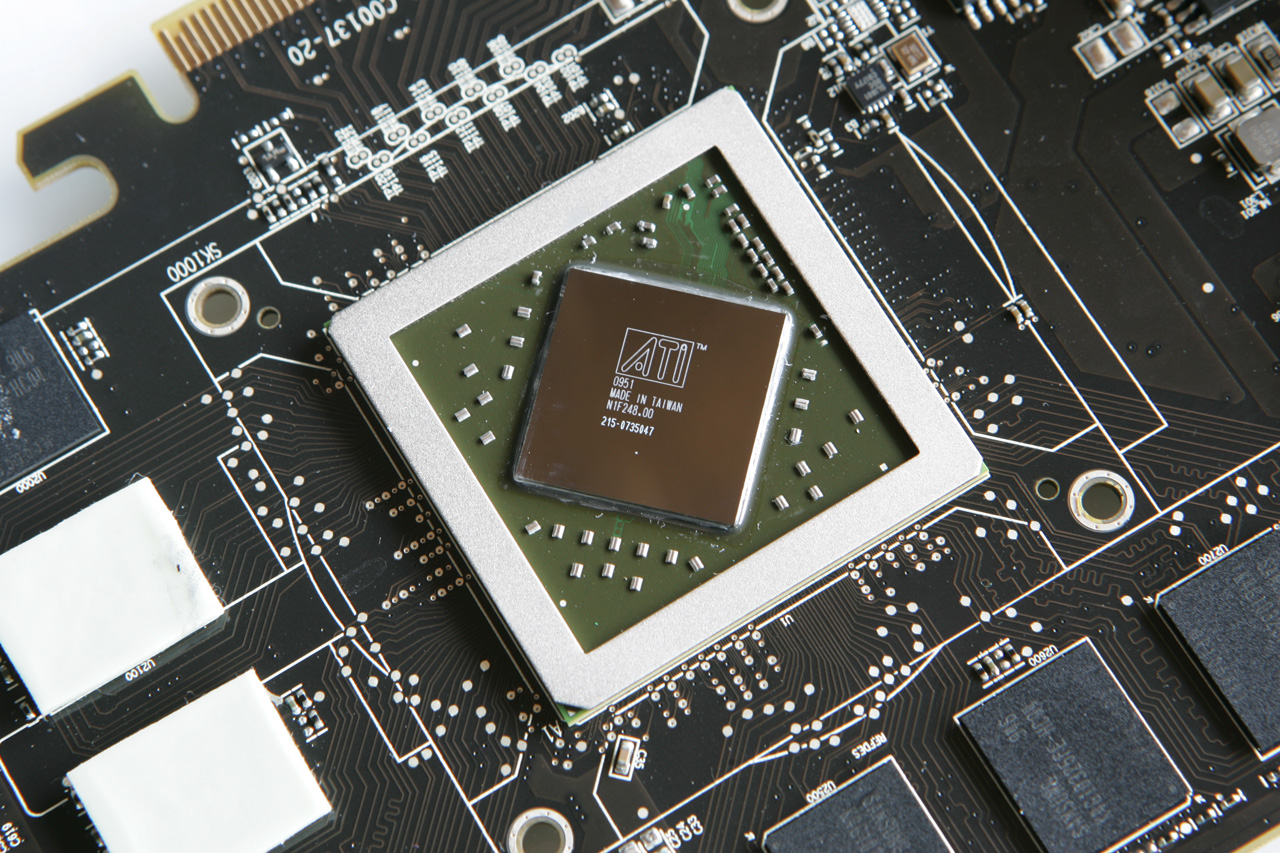

Von zwei Seiten durch die Speicherchips eingebettet findet sich die RV870-GPU. Sie arbeitet mit einem Takt von 800 MHz.
