Langsam aber sicher tauchen immer mehr ATI-Radeon-HD-5870-Grafikkarten auf, die sowohl in der Taktung, als auch in der Kühlung, nicht mehr dem Referenzdesign entsprechen. MSI will dabei eine besondere Rolle spielen und geht noch einige Schritte weiter als die meisten anderen Hersteller. So hat man das PCB von Grund auf neu aufgebaut und auf eine verbesserte Stromversorgung auslegen können. Zusätzlich werden besonders hochwertige Komponenten verwendet. Ziel dieser Maßnahmen ist es, eine Radeon HD 5870 auf die Beine zu stellen, mit der Overlocker das Maximum aus der von AMD gegebenen Architektur herausholen können.

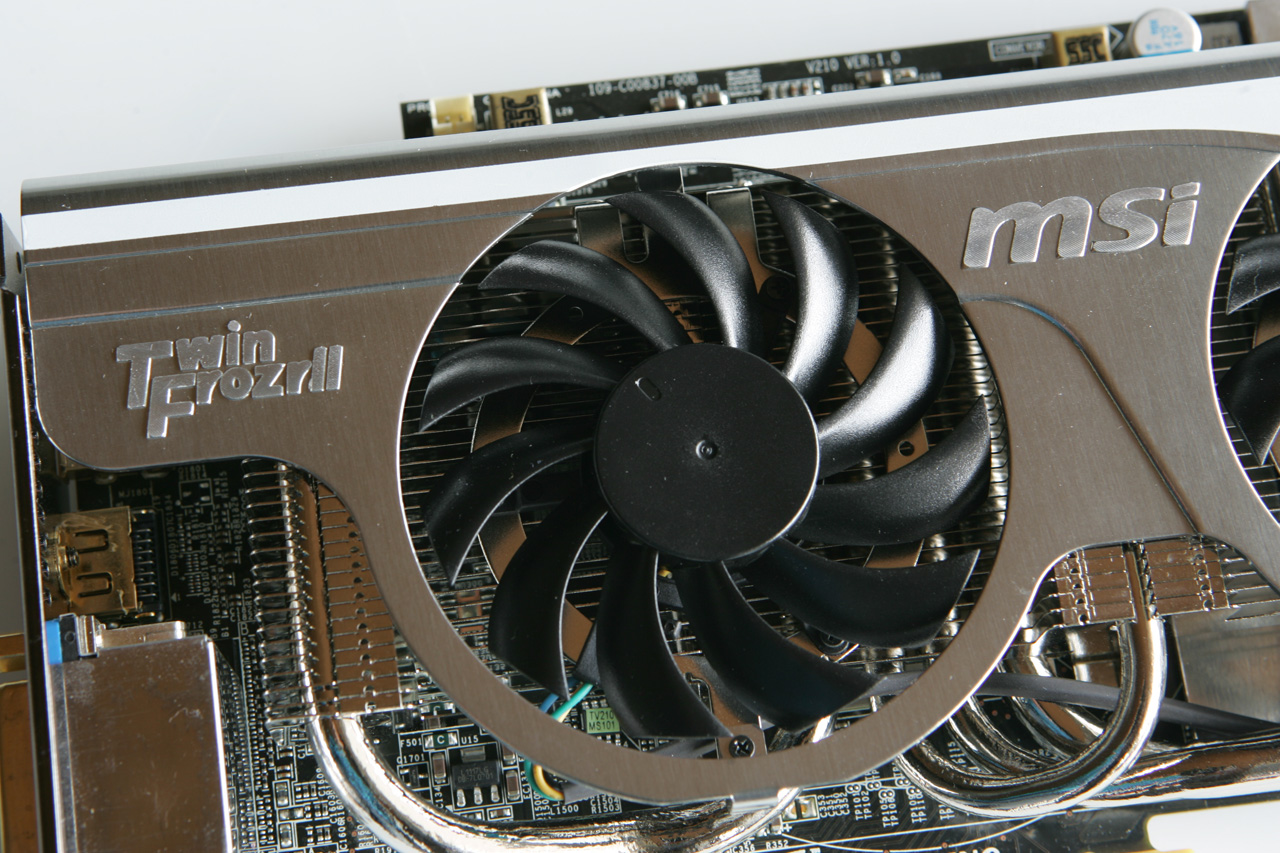

Durch Klick auf das Bild gelangt man zu einer vergrößerten Ansicht
Zuerst aber wollen wir einen Blick auf die Spezifikationen der Karte werfen und diese gegen das Referenzmodell sowie weitere Vertreter der Serie vergleichen.
| ATI Radeon HD 5830 | ATI Radeon HD 5850 | ATI Radeon HD 5870 | MSI Radeon HD 5870 Lightning | |
| GPU | RV870 | RV870 | RV870 | RV870 |
| Fertigung | 40 nm | 40 nm | 40 nm | 40 nm |
| Anzahl Transistoren | 2,15 Milliarden | 2,15 Milliarden | 2,15 Milliarden | 2,15 Milliarden |
| Die-Größe | - | 334 mm² | 334 mm² | 334 mm² |
| GPU-Takt | 800 MHz | 725 MHz | 850 MHz | 900 MHz |
| Speichertakt | 1000 MHz | 1000 MHz | 1200 MHz | 1200 MHz |
| Speichertyp | GDDR5 | GDDR5 | GDDR5 | GDDR5 |
| Speichergröße | 1024 MB | 1024 MB | 1024 MB | 1024 MB |
| Speicherinterface | 256 Bit | 256 Bit | 256 Bit | 256 Bit |
| Speicherbandbreite | 128 GB/Sek. | 128 GB/Sek. | 153,6 GB/Sek. | 153,6 GB/Sek. |
| Shader Model | 5.0 | 5.0 | 5.0 | 5.0 |
| DirectX | 11 | 11 | 11 | 11 |
| Shader-Einheiten | 224 (5D) | 288 (5D) | 320 (5D) | 320 (5D) |
| Shader-Takt | 800 MHz | 725 MHz | 850 MHz | 900 MHz |
| Texture Units | 56 | 72 | 80 | 80 |
| ROPs | 16 | 32 | 32 | 32 |
| Pixelfüllrate | 12,8 Gigapixel | 23,2 Gigapixel | 27,2 Gigapixel | 28,8 Gigapixel |
| maximale Leistungsaufnahme | 175 Watt | 170 Watt | 188 Watt | 188 Watt |
| minimale Leistungsaufnahme | 25 Watt | 27 Watt | 27 Watt | 27 Watt |
| CrossFire/SLI | CrossFireX | CrossFireX | CrossFireX | CrossFireX |
Rein von den technischen Daten her sind die Unterschiede sehr gering. Einzig der höhere GPU-Takt unterscheidet die MSI Radeon HD 5870 Lightning vom Referenzmodell. Dafür aber hat es dieser Takt in sich. Bereits einige Hersteller sind mit übertakteten Radeon-HD-5870-Grafikkarten am Markt vertreten. Bei diesen bewegt sich der GPU-Takt ab Werk allerdings bei Werten von 870-875 MHz. MSI setzt dem mit 900 MHz aktuell die Krone auf.
