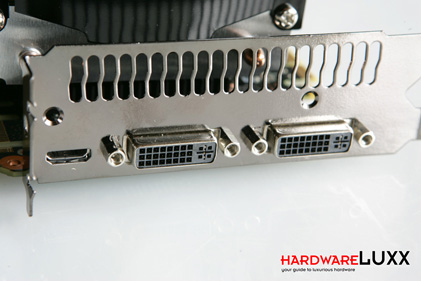

Auch bei der Slotblende hat es Zotac bei den Vorgaben von NVIDIA belassen und so präsentieren sich hier zweimal Dual-Link-DVI und ein mini-HDMI-Anschluss.
Durch Klick auf das Bild gelangt man zu einer vergrößerten Ansicht
Die Basis der Kühlung bildet ein massiver Kupferblock, der direkt auf der GPU sitzt. Über fünf Heatpipes gibt dieser die Wärme an den Aluminium-Kühler ab.
Durch Klick auf das Bild gelangt man zu einer vergrößerten Ansicht

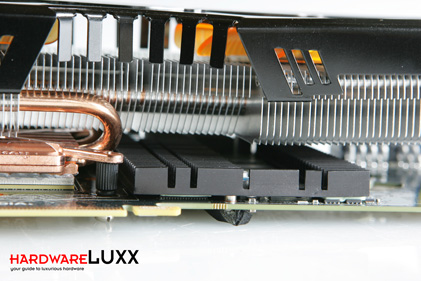

Hier zu sehen sind die Kühlelemente für den Speicher und die übrigen Komponenten. Sie sind nicht direkt mit dem eigentlichen Kühler verbunden und müssen mithilfe der eigenen Kühlrippen bzw. der durch die 92-mm-Lüfter erzeugten Frischluft gekühlt werden.
Durch Klick auf das Bild gelangt man zu einer vergrößerten Ansicht

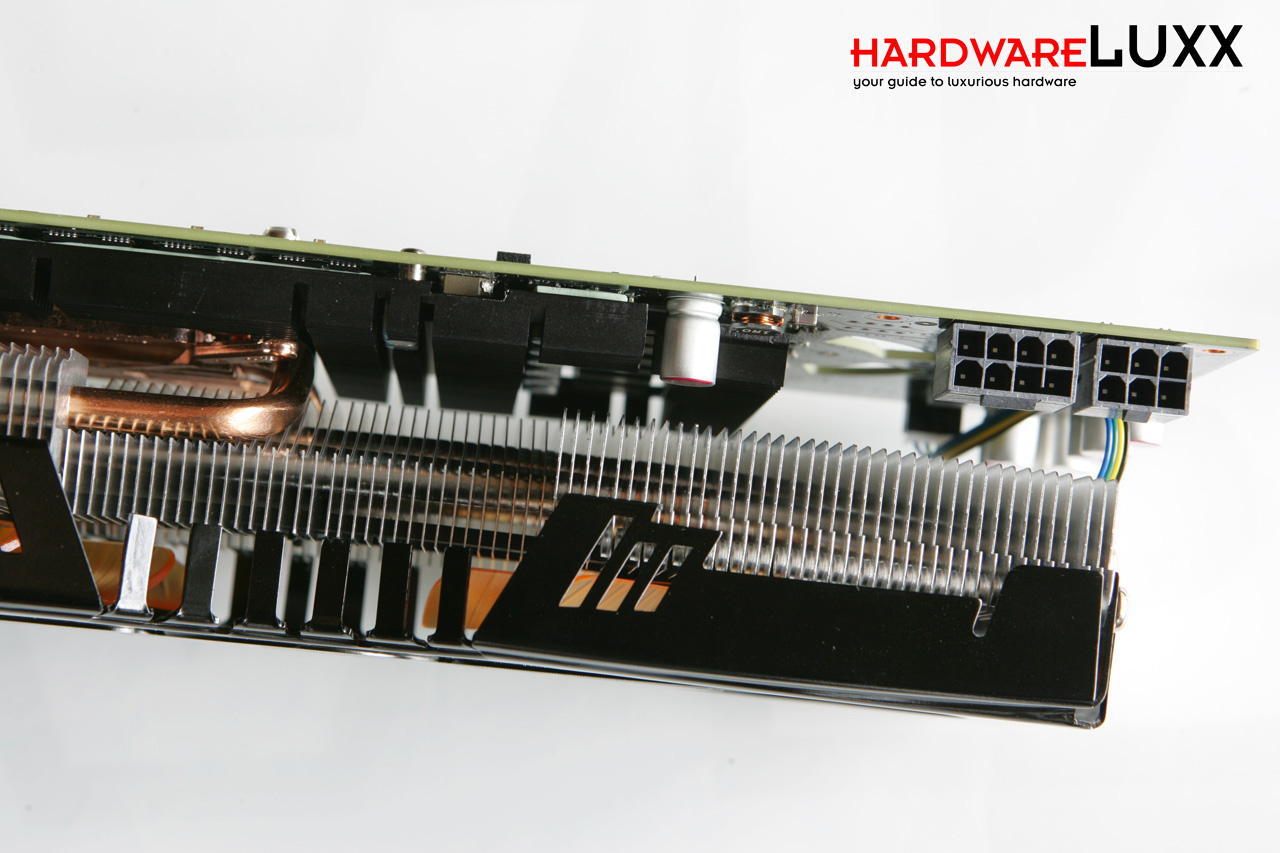

Die Kupferplatte ist direkt mit dem PCB verschraubt. Die restliche Konstruktion hängt dann an den fünf Heatpipes und lässt weite Teile des Kühlers in der Luft schweben.
