Durch Klick auf das Bild gelangt man zu einer vergrößerten Ansicht

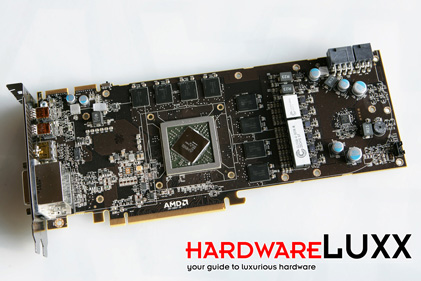

Entfernt man den Kühler, wird der Blick auf das PCB frei. In der Mitte ist die GPU zu sehen, eingerahmt durch die Speicherchips. Auf der rechten Hälfte des PCBs befinden sich die wichtigsten Komponenten der Spannungs- und Stromversorgung.
Durch Klick auf das Bild gelangt man zu einer vergrößerten Ansicht

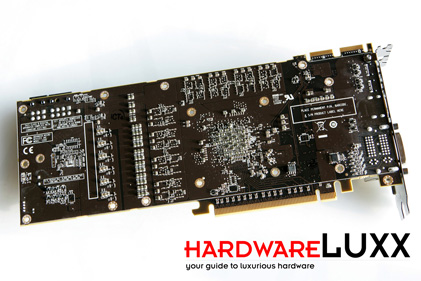

Auf der Rückseite des PCBs sind keinerlei größere Komponenten zu erkennen. Kleinere Bauteile und Lötpunkte zeigen aber auch hier die Position der GPU, Speicherchips und weiterer Komponenten.
Durch Klick auf das Bild gelangt man zu einer vergrößerten Ansicht

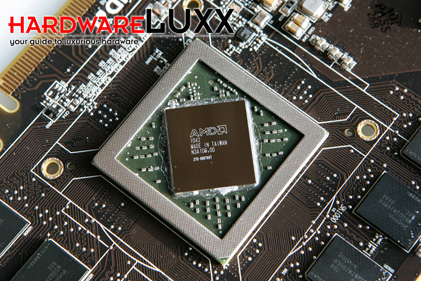

Die Beschriftung auf der GPU lässt kaum Rückschlüsse auf den verwendeten Chip zu. AMD setzt keine Codenamen auf der Beschriftung ein.
Durch Klick auf das Bild gelangt man zu einer vergrößerten Ansicht

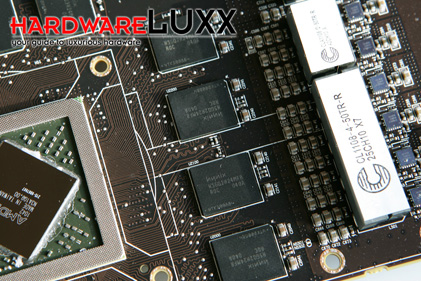

Die insgesamt 2 GB an Grafikspeicher teilen sich auf acht Speicherchips mit jeweils 256 MB auf. Mit einem Takt von 1375 MHz erreicht der Speicher aus dem Hause Hynix bisher unerwartete Werte.
Durch Klick auf das Bild gelangt man zu einer vergrößerten Ansicht

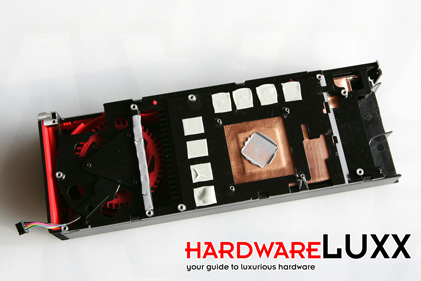

Der demontierte Kühler wirkt deutlich massiver als das Modell der Radeon HD 6870. Links ist der 75-mm-Lüfter zu sehen, in der Mitte der massive Kupferblock und rechts noch einige zusätzliche Kühlelemente. Die Speicherchips und einige weitere wichtigere Komponenten sitzen auf dem Metallgehäuse des Kühlers und werden so ebenso gekühlt.
Durch Klick auf das Bild gelangt man zu einer vergrößerten Ansicht

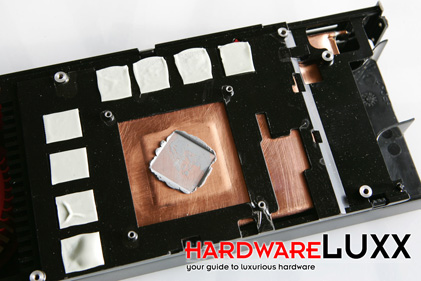

Da NVIDIA die Kühlung der GeForce-GTX-500-Serie mit einer neuen Vapor-Chamber-Technologie bewirbt, will AMD dem nicht nachstehen. AMD spricht von der 5. Generation der Vapor-Chamber. Wie sich die neue Kühlung auf die Temperaturen und Lautstärke auswirkt, klären wir in den entsprechenden Messungen.
