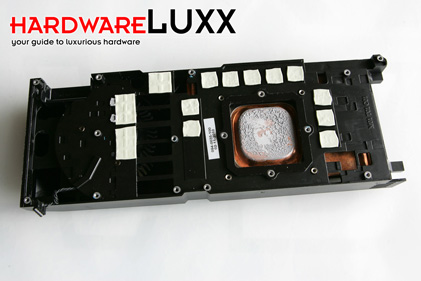

Schaut man sich den Kühler etwas genauer an, wird sichtbar, welche Komponenten durch diesen abgedeckt werden. Nur die GPU selbst sitzt direkt auf einem Kupferkühler. Die Speicherchips sowie einige weitere Komponenten kühlt die Metallplatte bzw. der Boden des Kühlers.
Durch Klick auf das Bild gelangt man zu einer vergrößerten Ansicht

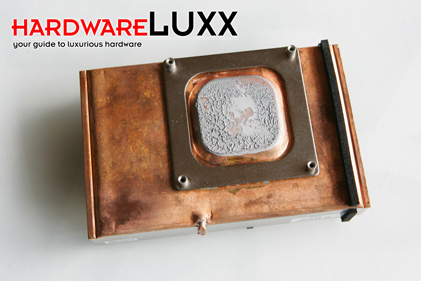

Hier abgebildet ist der eigentliche Kühlblock, welcher die Abwärme von der GPU abführen soll. Wie zu sehen ist, besteht dieser Block aus Kupfer und beinhaltet die ebenfalls bereits erwähnte Vapor-Chamber. Im Vergleich zur GeForce GTX 580 hat sich am Design ein wenig getan. Der Block auf der GTX 580 wirkte viel schwerer und auch die hier an der Unterkante zu sehende unschöne Nase fehlt.
Durch Klick auf das Bild gelangt man zu einer vergrößerten Ansicht

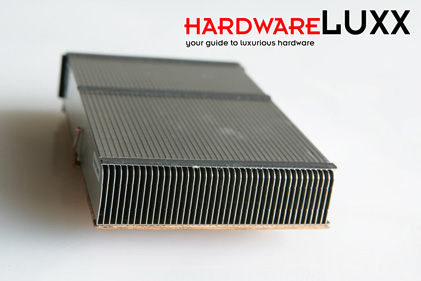

Natürlich muss auch die Vapor-Chamber die Abwärme irgendwie weitergeben können. Dies geschieht über Kühllamellen aus Aluminium, die dicke Metalleinlagen beinhalten. In Längsrichtung wird durch den Lüfter die kühle Luft durch den Kühlblock geblasen. Um die Luft auch wirklich durch die Lamellen zu leiten und nicht um den Metallkühler herum, verwendet NVIDIA kleine Schaumstoffstreifen. Sie dienen aber auch der Reduzierung von Störgeräusche und sorgen dafür, dass der Block fest im Kühler sitzt.
Durch Klick auf das Bild gelangt man zu einer vergrößerten Ansicht

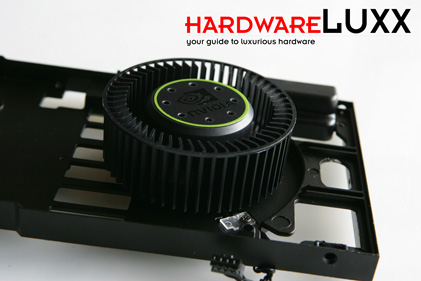

Ebenfalls bereits erwähnt haben wir den 80-mm-Radiallüfter. Dieser ist hier noch einmal im Detail zu sehen.
