Moderne PCs sind mit großen Glasflächen und synchronisierten ARGB-Beleuchtungen sind wahre Eye-Catcher. Wenn da nur nicht die Kabel wären. Genau diesem Thema hat sich MSI mit dem Project Zero angenommen. Ein ambitioniertes Projekt, um deutlich sichtbaren Kabeln in der Mainboard-Kammer den Kampf anzusagen. Was für dieses Unterfangen notwendig ist, hat MSI ausgetüftelt und unter dem Label PROJECT ZERO zusammengefasst. Dazu gehören neben dem Mainboard ein passendes Gehäuse, ein Netzteil und auch eine optimierte AIO-Wasserkühlung. MSI PROJECT ZERO deckt also alle relevanten Komponenten ab.
Allgemein betrachtet sind die Kabel auf der Gehäuse-Vorderseite mit Blick auf die verbauten Komponenten nicht nur unschön anzusehen und verdecken die Sicht auf die Hardware, sondern können auch die Gehäuse-Belüftung negativ beeinflussen. Die Lösung von MSI hört auf den Namen PROJECT ZERO. Das Ziel hierbei ist ganz klar, dass so gut wie keine Kabel zu sehen sein sollen. Hierfür muss der Großteil der Verkabelung natürlich weichen. Diese erfolgt mit MSI PROJECT ZERO auf der Rückseite bzw. auf der rechten Gehäuse-Seite hinter dem Mainboard-Tray.

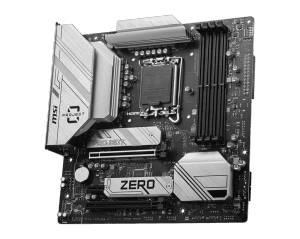

Passendes Mainboard: MSI B760M PROJECT ZERO
Das Herzstück eines PROJECT-ZERO-Builds ist natürlich das Mainboard. Bei den klassischen Platinen sind Strom-, Lüfter-, USB- und sonstige Anschlüsse auf der Mainboard-Vorderseite platziert. Bei den PROJECT-ZERO-Mainboards von MSI wurden sämtliche Anschlussmöglichkeiten bis auf die PCIe-Erweiterungssteckplätze auf die PCB-Rückseite verfrachtet. Insgesamt bietet MSI drei Boards mit versteckten Anschlüssen an. Neben dem B650M PROJECT ZERO und dem Z790 PROJECT ZERO hat MSI auch das B760M PROJECT ZERO ins Sortiment aufgenommen.
Basierend auf dem Micro-ATX-Format stellt das B760M PROJECT ZERO dennoch jede Menge an Ausstattungsmerkmalen zur Verfügung. Der eingesetzt LGA1700-Prozessor wird von einem tatkräftigen 12+1+1-Phasendesign mit 75-A-Spannungswandlern angetrieben und bekommt somit genügend elektrische Energie, um seine volle Leistung zu entfalten. Dem Prozessor zur Seite gestellt werden kann ein bis zu 256 GB großer Arbeitsspeicher. Dabei verträgt das B760M PROJECT ZERO eine effektive RAM-Taktfrequenz von 7.800 MHz ohne große Probleme.
| Hersteller und Bezeichnung | MSI B760M PROJECT ZERO | MSI Z790 PROJECT ZERO | MSI B650M PROJECT ZERO |
|---|---|---|---|
| Mainboard-Format | Micro-ATX | ATX | Micro-ATX |
| CPU-Sockel | LGA1700 (für Core i-12000, Core i-13000 und Core i-14000) | AM5 (für Ryzen 7000/8000) | |
| Stromanschlüsse | 1x 24-Pin ATX 2x 8-Pin EPS12V | ||
| VRM-Ausstattung | 14 Phasen (12+1+1) Spannungswandler: 12x VCore, 75A 1x GT, 75A 1x AUX, 80A | 16 Phasen (14+1+1) Spannungswandler: 14x VCore, 55A 1x GT, 55A 1x AUX, 80A | 13 Phasen (10+2+1) Spannungswandler: 10x VCore, 80A 2x SoC, 80A 1x Misc, 30A |
| Preis | ab 220 Euro | ab 275 Euro | ab 229 Euro |
| Webseite | MSI B760M PROJECT ZERO | MSI Z790 PROJECT ZERO | MSI B650M PROJECT ZERO |
| Southbridge-/CPU-Features | |||
| Chipsatz, Kühlung | Intel B760 Chipsatz, passiv | Intel Z790 Chipsatz, passiv | AMD B650 Chipsatz, passiv |
| Speicherbänke und Typ | 4x DDR5 (Dual-Channel), max. 7.800 MHz (1 DPC, 1 Rank) | 4x DDR5 (Dual-Channel), max. 7.800 MHz (1 DPC, 1 Rank) | 4x DDR5 (Dual-Channel), max. 7.600 MHz (1 DPC, 1 Rank) |
| Speicherausbau | max. 256 GB (mit 64-GB-UDIMMs) | ||
| Onboard-Features | |||
| PCI-Express | 1x PCIe 5.0 x16 (x16) über CPU 1x PCIe 4.0 x16 (x4) über B760 1x PCIe 3.0 x1 (x1) über B760 | 1x PCIe 5.0 x16 (x16) über CPU 1x PCIe 4.0 x16 (x4) über Z790 2x PCIe 3.0 x1 (x1) über Z790 | 1x PCIe 4.0 x16 (x16) über CPU 1x PCIe 3.0 x1 (x1) über B650 |
| Storage-Schnittstellen | 4x SATA 6GBit/s über Intel B760 1x M.2 M-Key mit PCIe 4.0 x4 über CPU 1x M.2 M-Key mit PCIe 4.0 x4 über Intel B760 | 6x SATA 6GBit/s über Intel Z790 1x M.2 M-Key mit PCIe 4.0 x4 über CPU 3x M.2 M-Key mit PCIe 4.0 x4 über Intel Z790 | 4x SATA 6GBit/s über Intel B650 2x M.2 M-Key mit PCIe 4.0 x4 über CPU |
| USB | PCH: 1x USB 3.2 Gen2x2 (1x extern) 1x USB 3.2 Gen2 (1x intern) 2x USB 3.2 Gen1 (2x extern) 8x USB 2.0 (4x extern,4x intern) Genesys GL3590: 3x USB 3.2 Gen2 (3x extern) | PCH: 1x USB 3.2 Gen2x2 (1x extern) 2x USB 3.2 Gen2 (1x extern, 1x intern) 6x USB 3.2 Gen1 (2x extern, 4x intern) 8x USB 2.0 (4x extern,4x intern) 2x Genesys GL850G: 6x USB 3.2 Gen2 (2x extern, 4x intern) | PCH: 1x USB 3.2 Gen2x2 (1x extern) 5x USB 3.2 Gen2 (4x extern, 1x intern) 2x USB 3.2 Gen1 (2x intern) 6x USB 2.0 (2x extern,4x intern) CPU: 2x USB 3.2 Gen2 (2x extern) 2x USB 3.2 Gen1 (2x extern) |
| Grafikschnittstellen | 1x HDMI 2.1 out 1x DisplayPort 1.4 out | 1x HDMI 2.1 out 1x DisplayPort 1.4 out | 1x HDMI 2.1 out 1x DisplayPort 1.4 out |
| WLAN / Bluetooth | WiFi 802.11a/b/g/n/ac/ax über Intel Wi-Fi 6E AX211, Tri-Band, max. 2,4 GBit/s, Bluetooth 5.3 | WiFi 802.11a/b/g/n/ac/ax/be, WiFi 7, max. 5,8 GBit/s | WiFi 802.11a/b/g/n/ac/ax Wi-Fi 6E (AMD), Tri-Band, max. 2,4 GBit/s, Bluetooth 5.3 |
| Thunderbolt | - | - | - |
| LAN | 1x Realtek RTL8125BG 2,5-GBit/s-LAN | 1x Intel I226-V 2,5-GBit/s-LAN | 1x Realtek RTL8125BG 2,5-GBit/s-LAN |
| Audio-Codec und Anschlüsse | 8-Channel Realtek ALC897 Codec 5x 3,5 mm Audio-Jacks 1x TOSLink | 8-Channel Realtek ALC897 Codec 6x 3,5 mm Audio-Jacks | 8-Channel Realtek ALC897 Codec 3x 3,5 mm Audio-Jacks |
| LED-Beleuchtung | 2x 4-Pin RGB-Header 2x 3-Pin ARGB-Header | 2x 4-Pin RGB-Header 2x 3-Pin ARGB-Header | 3x 3-Pin ARGB-Header |
| FAN- und WaKü-Header | 1x 4-Pin CPU-FAN-Header 1x 4-Pin AIO-Pump-Header 4x 4-Pin Chassis-FAN-Header | 1x 4-Pin CPU-FAN-Header 1x 4-Pin AIO-Pump-Header 4x 4-Pin Chassis-FAN-Header | 1x 4-Pin CPU-FAN-Header 1x 4-Pin AIO-Pump-Header 3x 4-Pin Chassis-FAN-Header |
| Onboard-Komfort | Status-LEDs | Status-LEDs, Flash-BIOS-Button | Status-LEDs, Flash-BIOS-Button, Clear-CMOS-Button |
| Herstellergarantie | 3 Jahre (nur über Händler) | 3 Jahre (nur über Händler) | 3 Jahre (nur über Händler) |
Für künftige Grafikkarten mit PCIe-5.0-Unterstützung ist das MSI B760M PROJECT ZERO natürlich vorbereitet. Der PEG-Steckplatz wurde natürlich metallisch verstärkt und kann es auch mit den schwersten Grafikkarten aufnehmen. Mit zwei M.2-M-Key-Schnittstellen mit jeweils bis zu PCIe 4.0 x4 für schnelle SSDs und auch vier SATA-6GBit/s-Ports können einige Storage-Geräte angeschlossen werden. Extern am I/O-Panel bringt das B760M PROJECT ZERO einen extrem schnellen USB-3.2-Gen2x2-Anschluss mit und kommt bis auf 20 GBit/s. Hinzu kommen viermal USB 3.2 Gen2, zweimal USB 3.2 Gen1 und achtmal USB 2.0
Für die Nutzung der integrierten Grafikeinheit hat MSI am B760M PROJECT ZERO einen DisplayPort-1.4- und HDMI-2.1-Grafikausgang berücksichtigt, sodass auch bis zu zwei Monitore angeschlossen werden können, wenn keine dedizierte Grafikkarte verbaut wurde. Einen LAN-Port bis 2,5 GBit/s sowie ein WiFi-6E-Modul inklusive Bluetooth-5.3-Unterstützung bringt das Mainboard ebenfalls mit.

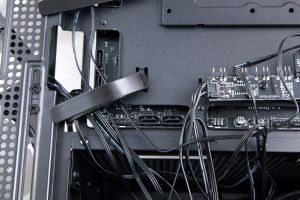

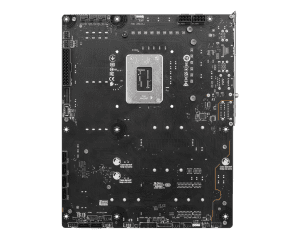

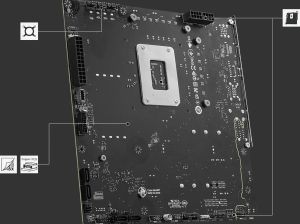

Das große Alleinstellungsmerkmal von MSI PROJECT ZERO besteht natürlich darin, dass sämtliche Anschlüsse vom Mainboard auf der PCB-Rückseite verbaut wurden, damit keinerlei Kabel sichtbar sind, wenn der Blick in das Gehäuse erfolgt. Dies gilt für den 24-poligen ATX-Stromanschluss, für die beiden 8-Pin-EPS-Buchsen, für die USB-Header, für die SATA-Buchsen aber natürlich auch für die Lüfter-Header und den Frontpanel-Anschluss.
Z790 PROJECT ZERO und B650M PROJECT ZERO
Abseits des B760M PROJECT ZERO befinden sich zwei weitere Mainboards mit den rückseitig angebrachten Anschlüssen im Portfolio von MSI. Einerseits das Z790 PROJECT ZERO im ATX-Format für Intels LGA1700-Prozessoren, das neben dem RAM-Overclocking auch die CPU-Übertaktung erlaubt, sofern sich im Sockel ein Prozessor mit K-Suffix aufhält. Durch das größere Mainboard-Format kann MSI natürlich mehr an Ausstattung verbauen. So bietet das Z790 PROJECT ZERO weitere M.2-M-Key-Schnittstellen und zwei zusätzliche SATA-6GBit/s-Ports. Ein Highlight ist natürlich auch WiFi 7, das bei den kleineren Modellen nicht von Werk aus vorhanden ist.
Und MSI vergisst bei dem gesamten PROJECT ZERO natürlich auch die AMD-Nutzer nicht. Mit dem B650M PROJECT ZERO kann ein AM5-Prozessor auf Basis von Ryzen 7000/8000 genutzt werden und schließt auch die Ryzen-7000X3D-Modelle mit ein. Genau wie beim B760M PROJECT ZERO setzt MSI beim B650M PROJECT ZERO auf den Realtek-RTL8125BG-Controller und kann Netzwerkpakete bis 2,5 GBit/s übertragen. Sowohl für die dedizierte Grafikkarte als auch für bis zu zwei M.2-M-Key-SSDs wurde von MSI der PCIe-4.0-Standard berücksichtigt.
Passendes Case: MSI MAG PANO M100R PZ
Um das PROJECT ZERO überhaupt zu ermöglichen, hat MSI mit dem MAG PANO M100R PZ ein vollständig kompatibles Gehäuse entwickelt. Ein gewöhnliches Gehäuse ist für diesen Einsatz schlicht unbrauchbar. MSI konnte eine breite Unterstützung in der Industrie gewinnen, sodass zahlreiche große Case-Hersteller in der Zwischenzeit ein entsprechendes Modell anbieten. Natürlich bietet MSI aber auch ein eigenes Gehäuse für PROJECT ZERO an: das MSI MAG PANO M100R PZ.
| Eckdaten | |
| Bezeichnung: | MSI MAG PANO M100R PZ |
| Material: | Stahl, gehärtetes Glas, Kunststoff |
| Maße: | 235 x 405 x 440mm (B x H x T) |
| Formfaktor: | Micro-ATX, Mini-ITX |
| Laufwerke: | 1x 3,5/2,5 Zoll (intern) 1x 2,5 Zoll (intern) |
| Lüfter: | 3x 120 mm (rechts, 3x 120 mm vorinstalliert), 1x 120 mm (Rückwand, vorinstalliert), 1x 120 mm (Boden, optional), 3x 120/2x 140 mm (Deckel, optional) |
| Radiatoren (maximal laut Hersteller): | Deckel: 360/240/120mm, Hinten: 120/140mm |
| CPU-Kühlerhöhe (maximal laut Hersteller): | 17,5 cm |
| Grafikkartenlänge (maximal laut Hersteller): | 39 cm |
| Gewicht: | etwa 8,66 kg |
| Preis: | 120 Euro (schwarz) 120 Euro (weiß) |

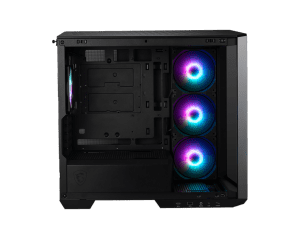

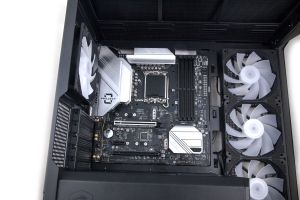

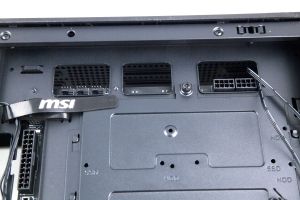

MSI bietet das MAG PANO M100R PZ in den Farben Weiß und Schwarz an, sodass der Käufer für sein PROJECT-ZERO-Build die passende Farbe aussuchen kann. Der umfangreiche Sichtbereich mit 270-Grad-Panaroma aus gehärtetem Glas stellt beim MAG PANO M100R PZ natürlich das Highlight dar - und passt ideal zum PROJECT ZERO. Der Nutzer hat mit dieser großen Glasscheibe die Möglichkeit, seine gesamte verbaute Hardware vollumfänglich zu bestaunen und das natürlich möglichst ohne sichtbare Kabel. Hierfür wurde das Mainboard-Tray entsprechend mit Öffnungen versehen, damit die rückseitigen Anschlüsse vom B760M PROJECT ZERO absolut passend von der rechten Gehäuseseite erreichbar sind.
An Gewicht bringt das MAG PANO M100R PZ zirka 8,66 kg auf die Waage und bringt die Abmessungen 235 x 405 x 440mm (B x H x T) mit. Zum Lieferumfang gehören an der rechten Seite drei ARGB-Lüfter mit 120-mm-Durchmesser. Auch an der Rückseite ist ein solcher Lüfter bereits vorinstalliert. Mit dem ebenfalls vorhandenen 1-zu-4-ARGB-FAN-Controller-Hub lassen sich vier weitere Lüfter anklemmen und nutzen. Dabei ist auch der LED-Switch sehr nützlich, denn mit ihm kann der Anwender jederzeit die Art der LED-Beleuchtung ändern. Mit enthalten ist eine Grafikkarten-Halterung, um GPU-Sagging zu verhindern.

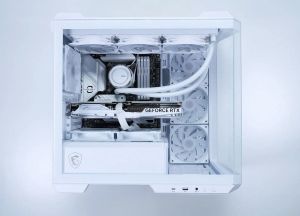

Wenn das MSI-PROJECT-ZERO-System zusammengebaut ist, sind lediglich das 12VHPWR- und die AIO-Kabel übrig. Alle anderen wurden unsichtbar auf der Rückseite des Mainboards verstaut und das cleane PC-System ist vervollständigt. Ob dabei ein helles oder dunkles Build favorisiert wird, kann der Käufer der MSI-PROJECT-ZERO-Komponenten frei entscheiden. Ein Hingucker, der sich sehr gut auf dem Gaming-Tisch macht, ist in beiden Fällen garantiert.
