Riotoro Enigma G2 850W im Test - Spannungsstabilität / Ripple- und Noisebetrachtung

Portrait des Authors


Ausgangsspannungen

Werbung

Die Qualität der Ausgangsspannungen ist eines der wichtigsten Merkmale eines Netzteils, eigentlich noch deutlich wichtiger als seine Effizienz. Arbeitet ein Netzteil nicht stabil bzw. liefert stark schwankende Spannungen, kann die Funktion des Rechners beeinträchtigt werden. Wir schauen uns daher einmal an, wie sich die Spannungen unter Last verändern und ob sie im durch den ATX Design Guide festgelegten Toleranzbereich bleiben. Dieser erlaubt Abweichungen von +/- 5 % von der Sollspannung, der Wertebereich der Diagramme entspricht genau diesem Toleranzbereich.

Weiterhin schauen wir uns die Qualität der Ausgangsspannungen per Oszilloskop im Detail an. Die so genannten Ripple-/Noisespannungen sind hochfrequente Wechselspannungen, die auf die eigentliche Ausgangs-Gleichspannung aufgeprägt sind. Sie entstehen durch die Arbeitsweise von Schaltnetzteilen und werden je nach Güte des Netzteildesigns bzw. seiner Ausgangsfilter mehr oder weniger stark herausgefiltert. Im ATX Design Guide ist festgelegt, dass auf 12 Volt Werte von 120 mV (pp, "peak-to-peak"), bei 3,3 Volt und 5 Volt 50 mV (pp) auftreten dürfen.

Riotoro Enigma G2 850W

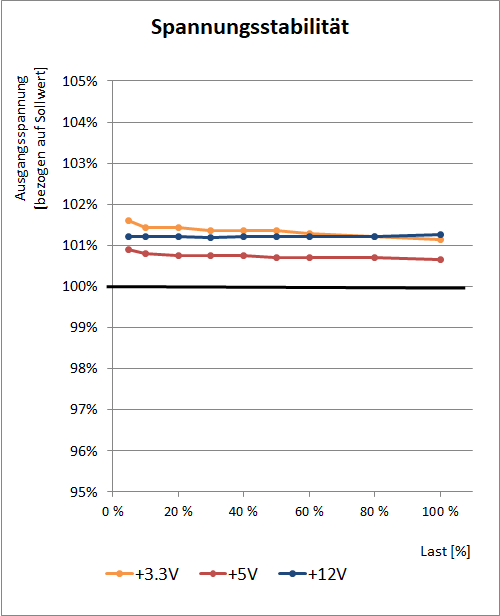

riotoro enigma g2 850w spannung

Dank der Seasonic-Plattform sollte das Riotoro Enigma G2 850W in Sachen Ausgangsspannungen sehr gut aufgestellt sein. Und tatsächlich: Auf der wichtigen 12V-Schiene konnten wir beim Enigma G2 850W im Verlauf unseres Testes eine Schwankungsbreite von nur sehr geringen 0,1 Prozent messen. Auf den beiden Nebenspannungen 3,3 Volt und 5 Volt betrugen die Spannungsveränderungen über den Lastverlauf ebenfalls vergleichsweise geringe Werte von 0,5 % und 0,2 %.

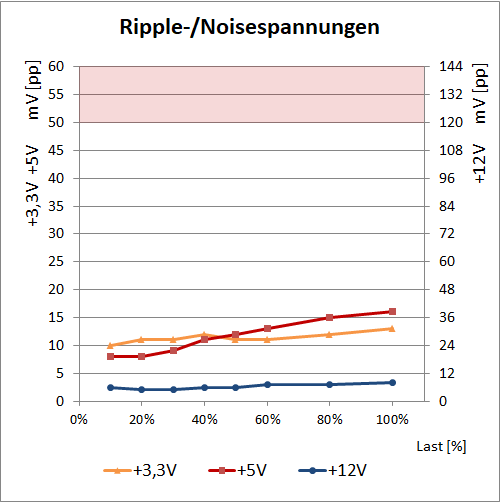

riotoro enigma g2 850w ripple

Bei den Ripple-/Noisespannungen sehen Plattformen von Seasonic meist auch sehr gut aus. Diese Spannungen stellen Störungen in Form von hochfrequenten Wechselspannungen dar, welche auf die eigentliche Gleichspannung der Ausgangsspannung aufgeprägt sind. Um den stabilen Betrieb der Rechner-Komponenten zu gewährleisten, sind im ATX-Design-Guide von Intel Maximalwerte von 50 mV(pp) auf den Nebenspannungen und 120 mV(pp) auf 12 Volt zugelassen worden. Das Riotoro Enigma G2 850W unterschreitet diese Werte und zeigt sehr gute Ergebnisse von maximal 13 bzw. 16 mV(pp) auf den Nebenspannungen und maximal 9 mV(pp) auf der 12V-Seite. Gerade letzterer Wert ist ausgesprochen gut. Insgesamt ist die Performance des Riotoro Enigma G2 850W hier - wenig überraschend - auf dem guten Niveau des von uns getesteten Seasonic Focus Plus Gold 650W. Sowohl bei der Spannungsregulierung als auch bei der Qualität seiner Ausgangsspannungen kann das Riotoro Enigma G2 850W eine hervorragende Performance zeigen.
