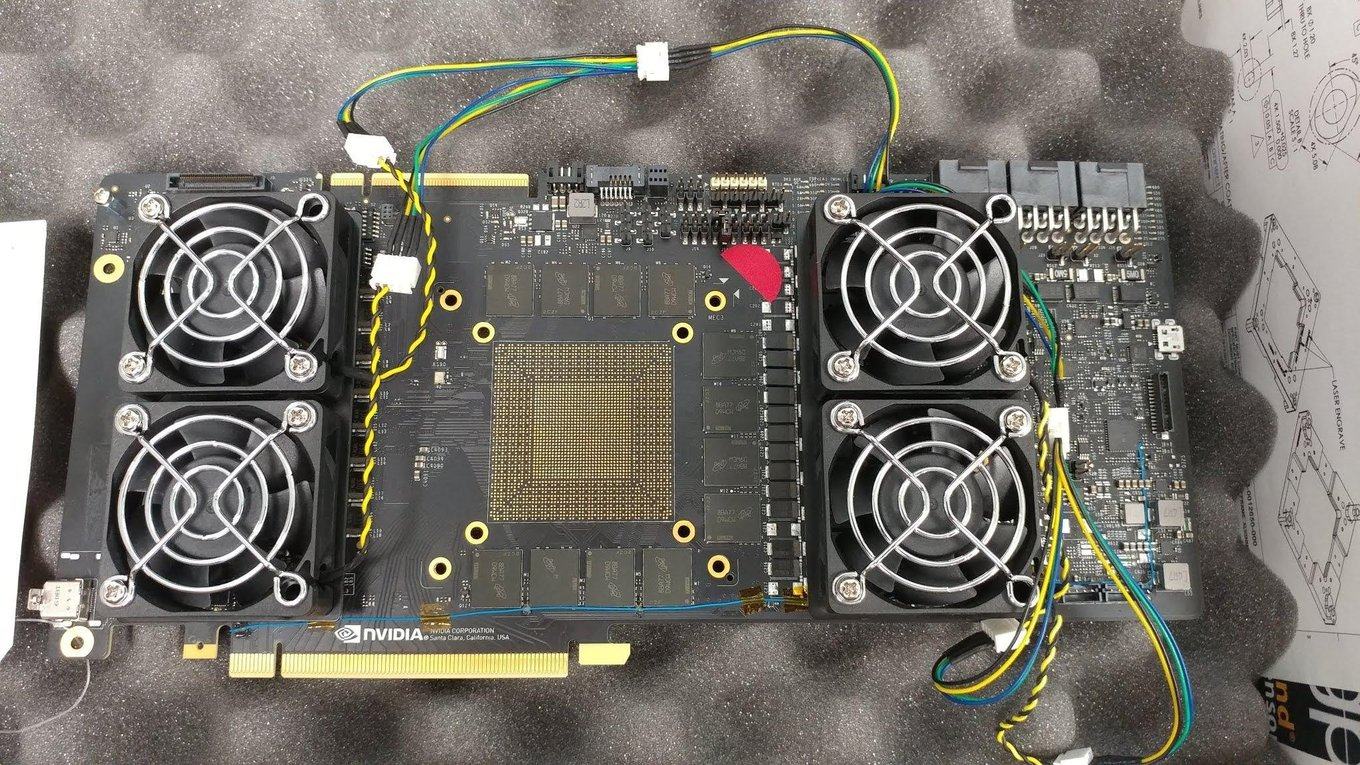

Derzeit macht ein Foto die Runde, welches ein Prototyp-PCB einer kommenden Grafikkarte aus dem Hause NVIDIA zeigen soll. Unbekannt ist, aus welcher Quelle das Foto stammt bzw. welchen Stand der R&D-Prozesses oder Testings es darstellen soll. Es gibt keinen konkreten Hinweis auf die darauf eingesetzte GPU.
Klar ist aber, dass es sich um eine GPU mit GDDR6-Speicherinterface handeln muss, denn auf dem PCB sind GDDR6-Speicherchips zu erkennen. Genauer gesagt handelt es sich um die MT61K256M32JE-14 von Micron. Erst gestern hat Micron die Massenproduktion von GDDR6 angekündigt. Laut der Typenbezeichnung sind dies die vorerst schnellsten GDDR6-Speicherchips, die Micron anbieten wird. Es wird auch welche mit 16 GBit/s pro I/O-Pin geben. Diese wollen SK Hynix und Samsung liefern können. Aufgrund der Anzahl von zwölf Chips ergibt sich ein Speicherinterface von 384 Bit – 32 Bit pro Chip. Aus den verwendeten Chips ergibt sich eine Speicherbandbreite von 672 GB/s.
Ebenfalls erkennbar sind drei 8-Pin-Anschlüsse, was aber keinerlei Rückschlüsse auf die Stromversorgung der finalen Karten sein muss. In solchen Tests soll sichergestellt werden, dass die Karte ausreichend versorgt ist – dann sind dreimal 8-Pin sicherlich die beste Wahl. Zu sehen ist auch ein NVLink-Anschluss an der oberen Kante des PCBs. NVIDIA verwendet NVLink bei den Quadro- und Tesla-Varianten, da das PCB einer Quadro V100 und Tesla V100 aber auch für die Titan V verwendet wird, ist dieser Anschluss auch auf der "Consumer"-Karte vorhanden, wenngleich inaktiv.
Offenbar verfügt das Prototypen-PCB über keine Display-Anschlüsse. Dafür sind vier Lüfter vorhanden, welche die weiteren Komponenten auf dem PCB kühlen sollen, denn eine GPU ist nicht verlötet. Die Strom- und Spannungsversorgung wirkt wie die acht Phasen für die Titan V mit zwei zusätzlichen Phasen für den VRAM, der im Falle der Titan V nicht als GDDR6 extern des Packages vorhanden ist, sondern als HBM2 direkt neben der GPU sitzt.
Das Auftauchen eines solches Fotos lässt keinerlei weitere Rückschlüsse zu – auch nicht über den Zeitplan bei NVIDIA. Es ist nicht bekannt, wann das Foto gemacht wurde und in welchem Zusammenhang es entstanden ist. Sollte NVIDIA eine Veröffentlichung im dritten Quartal 2018 planen, wäre das Testing und Sampling bereits abgeschlossen. Die Boardpartner sollten inzwischen ihre Materiallisten erhalten haben und mit der Planung für die Fertigung der Karten beginnen.
