Nachdem es vor kurzem die Informationen zu einer überarbeiteten Version des 12VHPWR alias 12V-2×6 gab, scheint NVIDIA zusammen mit seinen Zulieferern einen wichtigen Aspekt am 12VHPWR-Anschluss abgeändert zu haben. Die Maßnahme soll einen fehlerhaften Kontakt vermeiden, der Ende des vergangenen Jahres zu einigen Ausfällen und zerstörten Karten führte.
Es hätte gerade uns Testern bereits auffallen sollen und war auch kurz nach dem PR-Debakel für NVIDIA bereits eine Möglichkeit den Designfehler des 12VHPWR zu beheben: Ein Zurückversetzen der zusätzlichen Sense-Pins. Offenbar genau das hat NVIDIA bereits getan, wie IgorsLab nun zuerst aufgefallen ist.

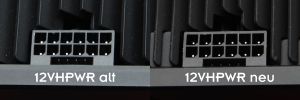

Zumindest NVIDIA hat für seine Founders-Edition-Modelle bereits mit der GeForce RTX 4070 die neue Revision der Buchse eingesetzt. Der direkte Vergleich zeigt den Unterschied:
Die vier Sense-Pins sind um 1,7 mm zurückversetzt. Dies sorgt dafür, dass der Stecker tiefer und fester in der Buchse sitzen muss, damit die Sense-Pins Kontakt haben und eine Versorgung freigeben. Damit soll auch verhindert werden, dass bei einem nachträglichen Herausrutschen des Steckers ein mangelhafter Kontakt entsteht, auch wenn dieser zuvor tief genug eingesteckt wurde. Genau das war das Problem des Steckers in der ersten Version, wie sie ab dem zweiten Halbjahr 2022 bis nun offenbar im Frühjahr 2023 verbaut wurde.
Wir haben uns die uns vorliegenden Karten angeschaut und können bestätigen, dass die Founders Edition der GeForce RTX 4090 und 4080 noch über die alte Version verfügen. Eine GeForce RTX 4070 Ti gab es nicht als Founders Edition und hier hatten die uns noch immer zur Verfügung stehende Custom-Modelle (Test) ebenfalls noch die alte Buchse. Schon die Founders Edition der GeForce RTX 4070 (Test) aber hatte aber den neuen Anschluss, während die Gigabyte GeForce RTX 4070 Windforce 3 OC (Test) auf einen 8-Pin-Anschluss setzte. Bei der GeForce RTX 4060 Ti besitzt die Founders Edition (Test) die zurückversetzten Sense-Pins, während die Gigabyte GeForce RTX 4060 Ti Eagle OC (Test) wiederum den 8-Pin-Anschluss verwendet. Von der GeForce RTX 4060 wiederum gibt es keine Founders Edition und sämtliche Custom-Designs (Test) sehen den 8-Pin PCIe-Anschluss vor.
NVIDIA wird in seinen Vorgaben die neuen Revision des 12VHPWR empfohlen haben, bis diese aber den Weg von der Produktion auf die Karten und letztendlich die Modelle im Lager der Händler findet, dauert es etwas. Es kann also durchaus sein, dass Custom-Modelle mit 12VHPWR ausgeliefert werden, die noch über die alte Buchse verfügen.
Um die Probleme mit dem Anschluss zu vermeiden, gilt es darauf zu achten, dass der Stecker wirklich gut in der Buchse sitzt und auch einrastet. Nur dann ist ein guter Kontakt sichergestellt. Aber auch hier gab es Umsetzungen des 12VHPWR, deren Arretierung fehlte oder nicht korrekt einrasten konnten. Es bedarf aber dennoch nicht zwangsläufig der neuen Revision des 12VHPWR und keinesfalls solltet ihr auch dazu genötigt fühlen, beim Kauf einer Grafikkarte darauf zu achten, ob diese über die alte oder die neue Version des 12VHPWR verfügt.
Update:

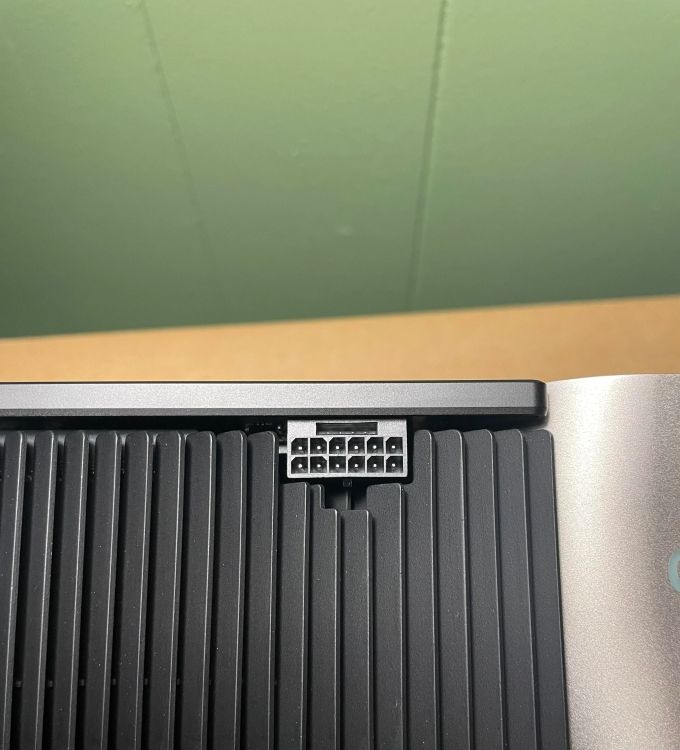

Die sukzessive Umstellung auf die überarbeitete Version des 12VHPWR mit den zurückversetzten Sense-Pins scheint sich immer mehr zu zeigen. Inzwischen scheint auch die GeForce RTX 4090 Founders Edition diesen zu verwenden bzw. die Karten damit kommen in den Verkauf. Auf Reddit hat ein Käufer einer solchen Karte dies berichtet.
Man kann also davon ausgehen, dass in den kommenden Tagen, Wochen und Monate alle Modelle auf die neue Buchse umgestellt werden. Die Hersteller werden ihren Lagerbestand der alten Buchse aber wohl erst aufbrauchen und so kann es unterschiedlich lange dauern, bis alle Karten diesen verwenden.
