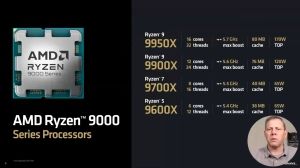

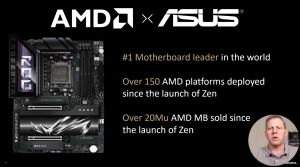

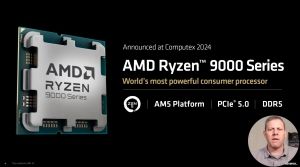

Zur morgen startenden Gamescom in Köln hat ASUS einen Tag vorab die Gelegenheit genutzt, über einen Live-Stream auf YouTube über die Mainboard-Neuerungen zu zeigen. In erster Linie ging es um die X870(E)-Mainboards, die bekanntermaßen nach dem offiziellen Launch von AMDs Ryzen-9000-Prozessoren verfügbar sein werden. Neben einigen Mainboard-Details wurde nun das ROG Crosshair X870E Hero offiziell enthüllt und darüber hinaus einige Modelle aus der ROG-Strix-Serie. Auch AMDs B850- und B840-Chipsätze sind nun offiziell.

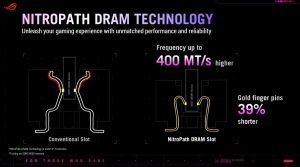

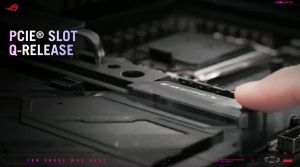

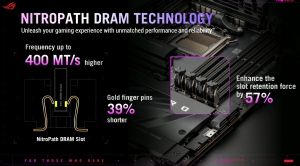

Ohne Überraschung wird auch das Dynamic-OC-Switcher- und Core-Flex-Feature an Board der X870(E)-Mainboards sein, die es jedoch bereits auf der AMD-600-Serie gibt. Neu hingegen ist die von ASUS getaufte Nitropath-DRAM-Technology, die eine Steigerung bis 400 MT/s erlauben soll. So wurden die Pins für das DDR5-Modul um 39 % gekürzt und anders angeordnet. Umgestaltet wurde das sehr praktische PCIe-Slot-Q-Release-Feature, um die dedizierte Grafikkarte auf einfache Weise aus dem Slot entnehmen zu können. Mit dem neuen PCIe-Slot-Q-Release-Slim-Feature reicht es laut ASUS aus, die Grafikkarte nach rechts zu neigen, um den Slot zu entriegeln.

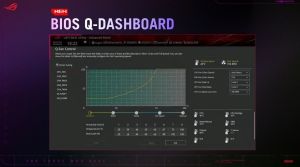

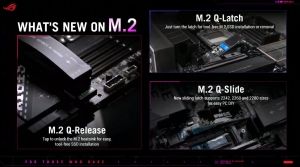

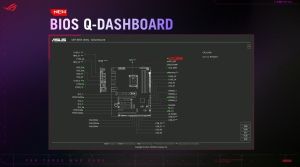

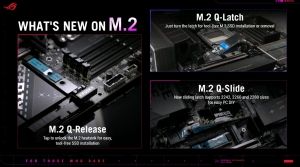

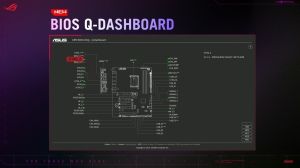

Überarbeitet wurden auch die Mechanismen rund um die M.2-M-Key-Steckplätze. Um den Kühlkörper zu entriegeln, ist an der Seite ein Push-Button angebracht. Um die PCIe-SSD zu fixieren, führt ASUS den M.2 Q-Slide ein, bei dem es sich um einen Schiebe-Mechanismus handelt. Ein Highlight betrifft das BIOS mit dem Q-Dashboard. Anhand einer Mainboard-Übersicht wird aufgezeigt, welche Schnittstellen gerade belegt sind. Dies hat den Vorteil, dass der Anwender vor dem Windows-Betrieb im BIOS überprüfen kann, ob die angeschlossenen Komponenten vom Mainboard erkannt werden und funktionstüchtig sind. Aufrufbar ist das Q-Dashboard in der BIOS-Advanced-Ansicht unter Tool.
Der B850- und B840-Chipsatz ist real
Die ersten Leaks sprachen bereits von den X870E- und X870-Mainboards. Anfang Juni in diesem Jahr haben wir eine ausführliche Übersicht über die alten, neuen Chipsätze veröffentlicht. Um es kurz zu beschreiben. Im Kern kommen dieselben Promontory21- und Promontory19-Chips aus AMDs 600-Chipsatzserie zum Einsatz. Ein X870E-Mainboard bringt zwei Promontory21- und ein X870-Mainboard lediglich einen Promontory21-Chip mit. Im Grunde ist eine X870E-Platine mit einem X670E-Brett und eine X870-Platine mit einem B650E-Unterbau vergleichbar.
Einzige Ausnahme besteht darin, dass AMD für die X870(E)-Mainboards den ASM4242-Zusatzchip als Verpflichtung festgelegt hat, der selbst mit PCIe 4.0 x4 angebunden wird und zwei USB4-Ports bis 40 GBit/s ermöglicht. Die vier PCIe-4.0-Lanes kommen von der AM5-CPU und nicht vom Chipsatz.
| CPU-PCH-Anbindung | PCIe 4.0 x4 | PCIe 4.0 x4 | PCIe 4.0 x4 | PCIe 3.0 x4 |
|---|---|---|---|---|
| PCH(s) | 2x Promontory21 | 1x Promontory21 | 1x Promontory21 | 1x Promontory19 |
| PCIe-4.0/5.0-Konfiguration (CPU) | 1x16 oder 2x8 (PCIe 5.0) | 1x16 oder 2x8 (PCIe 5.0) | 1x16 oder 2x8 (PCIe 4.0) | 1x16 (PCIe 3.0) |
| Max. PCIe-4.0-Lanes (PCH(s)) | 12 | 8 | 8 | 0 |
| Max. PCIe-3.0-Lanes (PCH(s)) | 8 (oder 8x SATA) | 4 (oder 4x SATA) | 4 (oder 4x SATA) | 8 (davon bis 4x SATA) |
| Max. PCIe-5.0-Lanes (CPU) | 24 | 24 | 4 (NVMe, dGPU optional) | 0 |
| Max. PCIe-4.0-Lanes (CPU) | 0 | 0 | 20 | 0 |
| Max. PCIe-3.0-Lanes (CPU) | 0 | 0 | 0 | 24 |
| USB4 (über ASM4242) | 2 | 2 | 0 | 0 |
| Max. USB-3.2-Gen2x2-Ports | 2 | 1 | 1 | 0 |
| Max. USB-3.2-Gen2-Ports | 16 | 10 | 10 | 2 |
| Max. USB-3.2-Gen1-Ports | 0 | 0 | 0 | 6 |
| Max. USB-2.0-Ports | 12 | 6 | 6 | 6 |
| Max. SATA-6GBit/s-Ports | 8 | 4 | 4 | 4 |
| RAM Channel/DIMMs pro Kanal | 2/2 | 2/2 | 2/2 | 2/2 |
| CPU-Overclocking | Ja | Ja | Ja | Nein |
| RAM-Overclocking | Ja | Ja | Ja | Ja |
| RAID (0, 1, 10) | Ja | Ja | Ja | Ja |
| Precision Boost Overdrive | Ja | Ja | Ja | Nein |
Zunächst noch als Gerücht behandelt wurde der B850- und B840-Chipsatz, für die es keine handfesten Belege für ihre Existenz gab. Bis heute, denn ASUS hat auf einer Folie nun die offiziellen Spezifikationen zum B850- und B840-PCH gezeigt. Die technischen Eigenschaften und Features stimmen mit den vorherigen Gerüchten überein. Ein B850-Mainboard bringt ebenfalls einen Promontory21-Chip mit und erlaubt sowohl die CPU- als auch RAM-Übertaktung. Auf mindestens einem M.2-M-Key-Steckplatz ist die Anbindung mit PCIe 5.0 x4 umzusetzen. PCIe 5.0 für die dedizierte Grafikkarte ist hingegen optional, genau wie die USB4-Unterstützung durch den ASM4242 von ASMedia.
Ein B840-Mainboard beherbergt den Promontory19-Chip, der bereits auf den A620-Mainboards zum Einsatz kommt und übernimmt größtenteils auch deren Features und Kompatibilitäten. PCIe 5.0 ist bei einem B840-Unterbau generell kein Thema und auch PCIe 4.0 nicht. AMD möchte mit dem B840-Chipsatz einzig bei PCIe 3.0 bleiben und das sowohl für Erweiterungskarten als auch für PCIe-SSDs. Beim USB-Thema wird ein B840-Mainboard im Höchstfall auf die USB-3.2-Gen2-Spezifikation (10 GBit/s) beschränkt, wohingegen es bei einem B850-Unterbau bis USB 3.2 Gen2x2 (20 GBit/s) reicht. Lediglich die RAM-Übertaktung wird von einem B840-Mainboard genehmigt.
ASUS' erste X870(E)-Mainboards

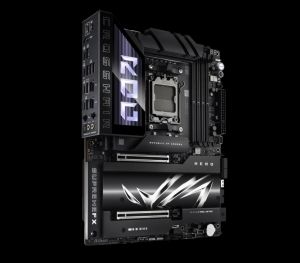

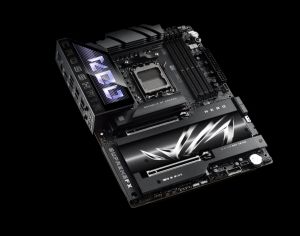

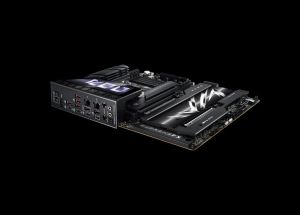

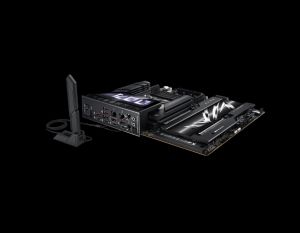

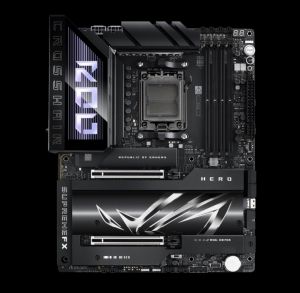

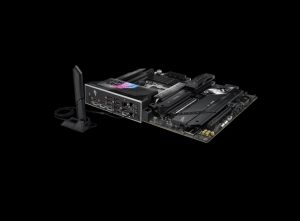

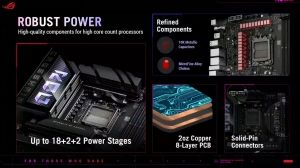

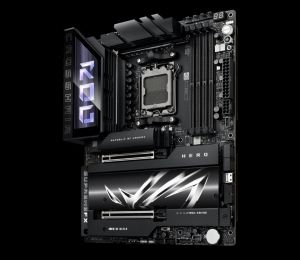

Neben den technischen Daten rund um die Plattform wurden auch einige Mainboards gezeigt respektive auf der globalen ASUS-Webseite sind bereits einige Produktseiten online einsehbar. Das größte gezeigte Modell stellt das ROG Crosshair X870E Hero dar und wurde mit einer 18+2+2-Spannungsversorgung samt 110A-Power-Stages für den AM5-Prozessor ausgestattet. Alleine für die VCore stehen somit 1.980 Ampere auf dem Papier. In Summe ist Platz für fünf PCIe-SSDs. Drei M.2-Slots wurden mit PCIe 5.0 x4 angebunden, sodass einer shared angebunden ist. Hinzu kommen zwei weitere M.2-Steckplätze bis PCIe 4.0 x4 über den Chipsatz.

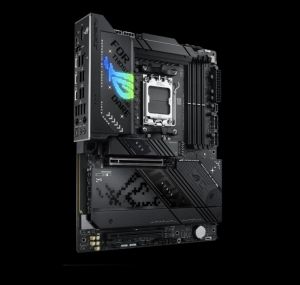

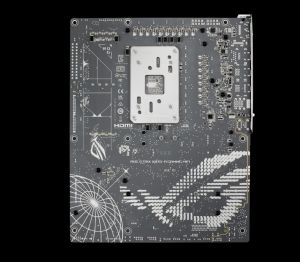

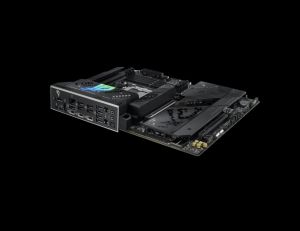

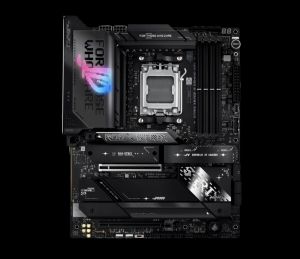

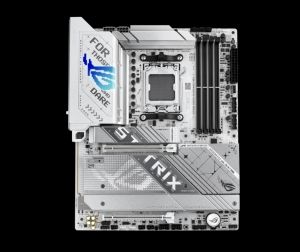

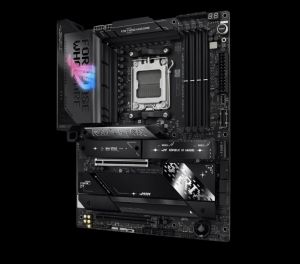

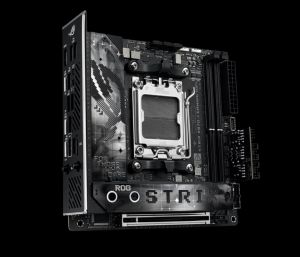

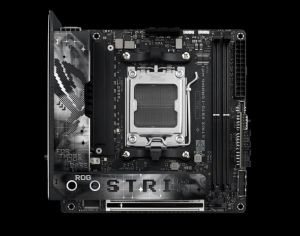

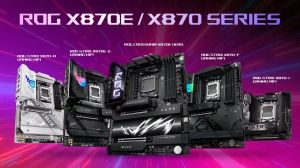

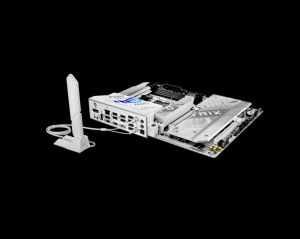

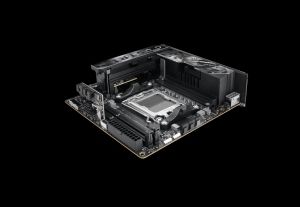

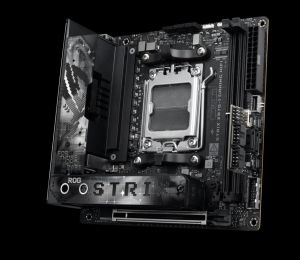

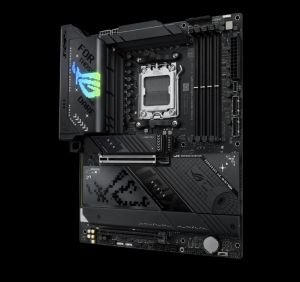

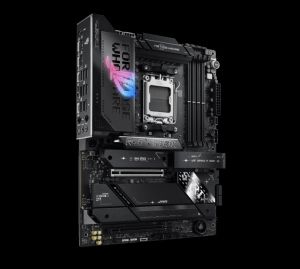

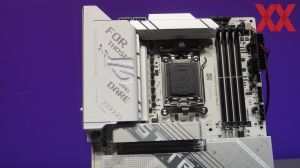

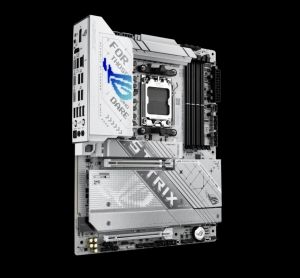

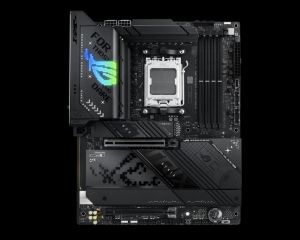

Unterhalb der ROG-Crosshair-Reihe positioniert sich die ROG-Strix-Serie und hierfür treten vier Modelle an. Das am besten ausgestattete Mainboard innerhalb der ROG-Strix-Serie wird das ROG Strix X870E-E Gaming WiFi sein. Direkt darunter das ROG Strix X870-F Gaming WiFi und in traditionell weißer Optik das ROG Strix X870-A Gaming WiFi. Alle drei Modelle wurden natürlich im ATX-Format designt. Deutlich kleiner mit Mini-ITX-Abmessungen wird es jedoch auch das ROG Strix X870-I Gaming WiFi geben.

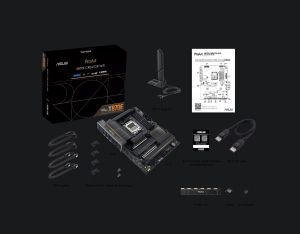

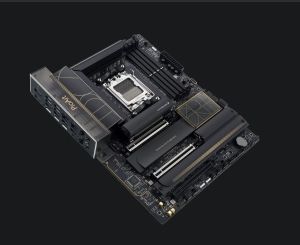

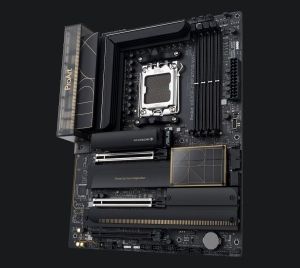

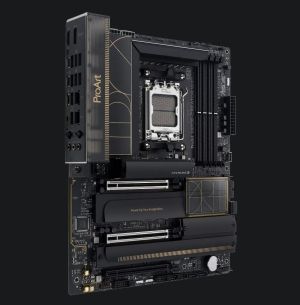

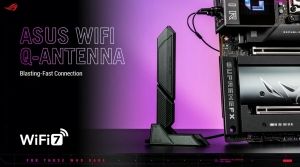

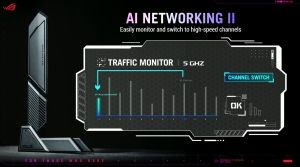

Speziell für die Content-Creator wird es von ASUS das ProArt X870E-Creator WiFi geben. Anders als beim ROG Crosshair X870E Hero setzt ASUS beim ProArt X870E-Creator WiFi auf einen RJ45-LAN-Port mit bis zu 10 GBit/s. Generell wird ASUS bei den X870(E)-Mainboards bei der kabellosen Netzwerk-Verbindung auf WiFi 7 mit bis zu 6,5 GBit/s (812,5 MB/s) setzen.
Im Live-Stream wurde nicht verraten, ab wann und zu welchen Preisen die neuen AM5-Mainboards erhältlich sein werden. Bekanntermaßen folgen diese Informationen zu einem späteren Zeitpunkt.
Datenschutzhinweis für Youtube
An dieser Stelle möchten wir Ihnen ein Youtube-Video zeigen. Ihre Daten zu schützen, liegt uns aber am Herzen: Youtube setzt durch das Einbinden und Abspielen Cookies auf ihrem Rechner, mit welchen Sie eventuell getracked werden können. Wenn Sie dies zulassen möchten, klicken Sie einfach auf den Play-Button. Das Video wird anschließend geladen und danach abgespielt.
Ihr Hardwareluxx-Team
Youtube Videos ab jetzt direkt anzeigen
Update: 21.08.2024, 12.31 Uhr

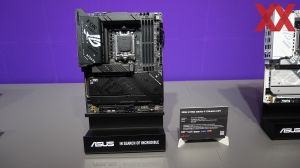

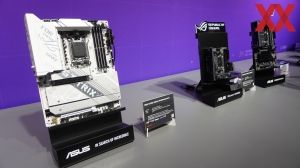

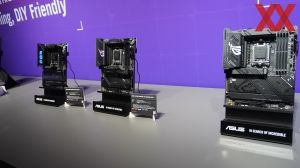

Wir sind natürlich auch live vor Ort auf der heute gestarteten Gamescom in Köln und haben den ASUS-Stand einem Besuch abgestattet. Auf dem Stand konnten wir die neuen X870(E)-Mainboards einmal selbst begutachten und haben für unsere Leser ein paar Bilder angefertigt.

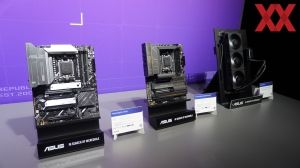

Zu sehen waren als Ergänzung abseits der ROG-Reihen das TUF Gaming X870-Plus WiFi und und das Prime X870-P WiFi.
