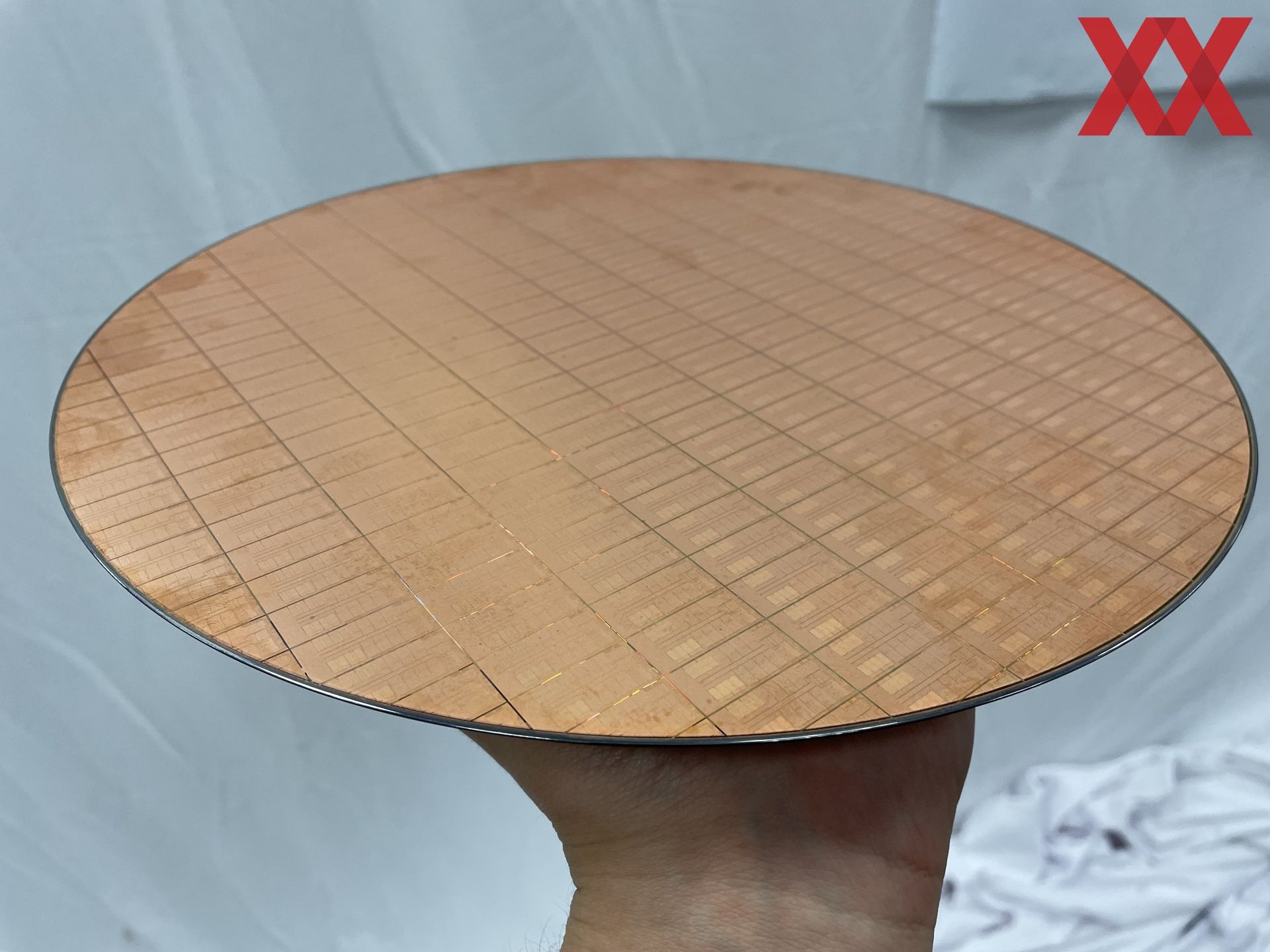

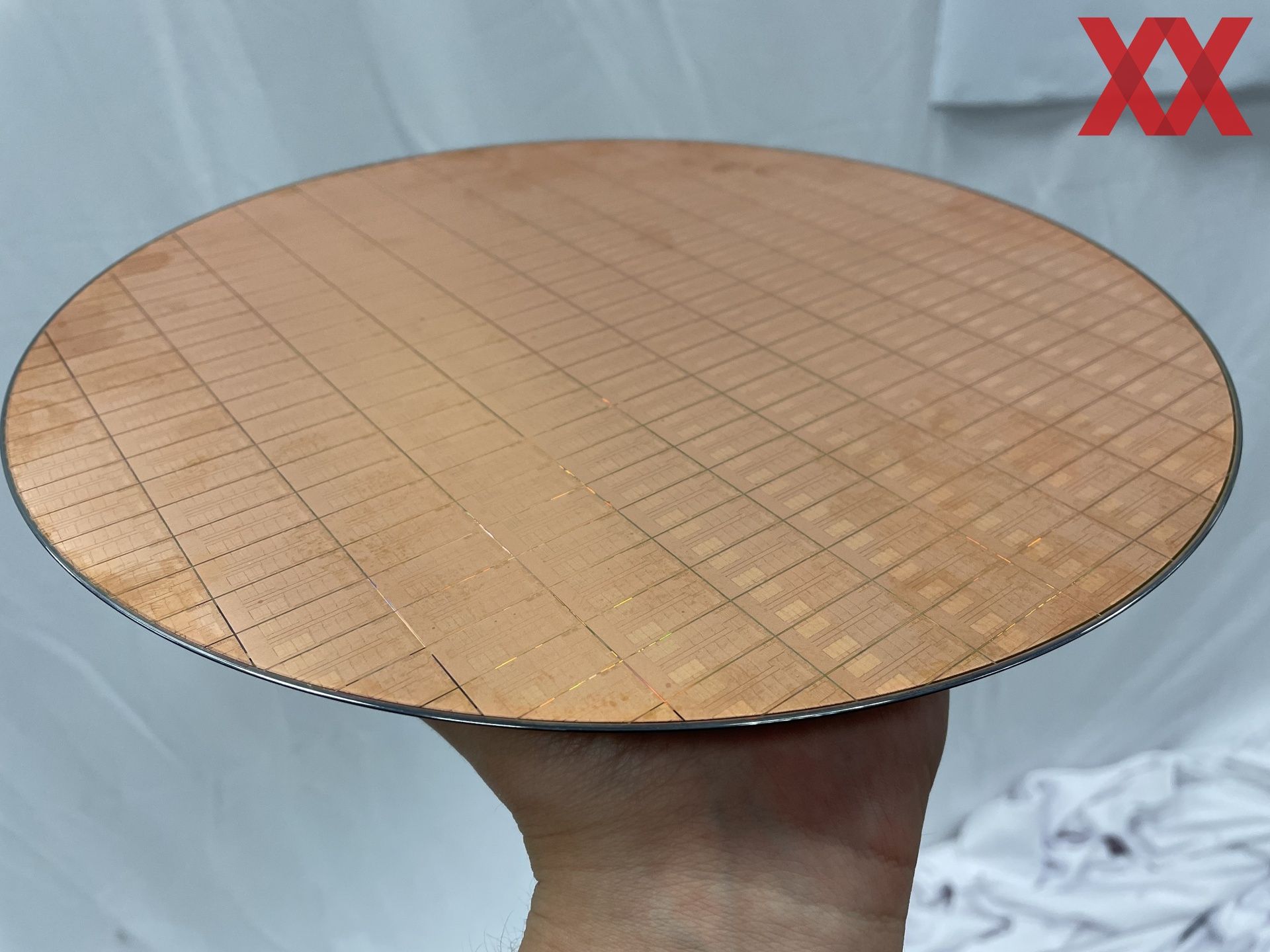

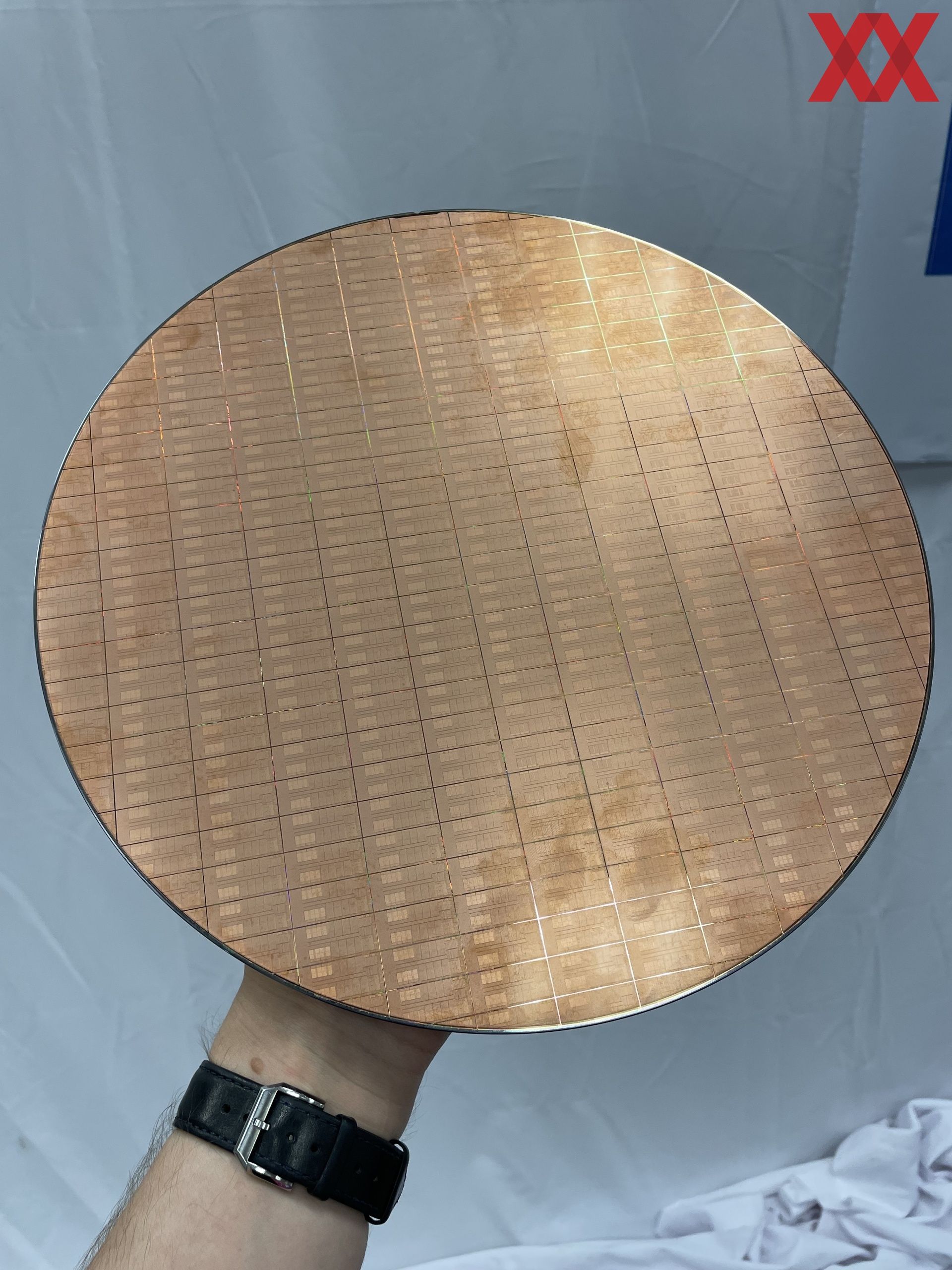

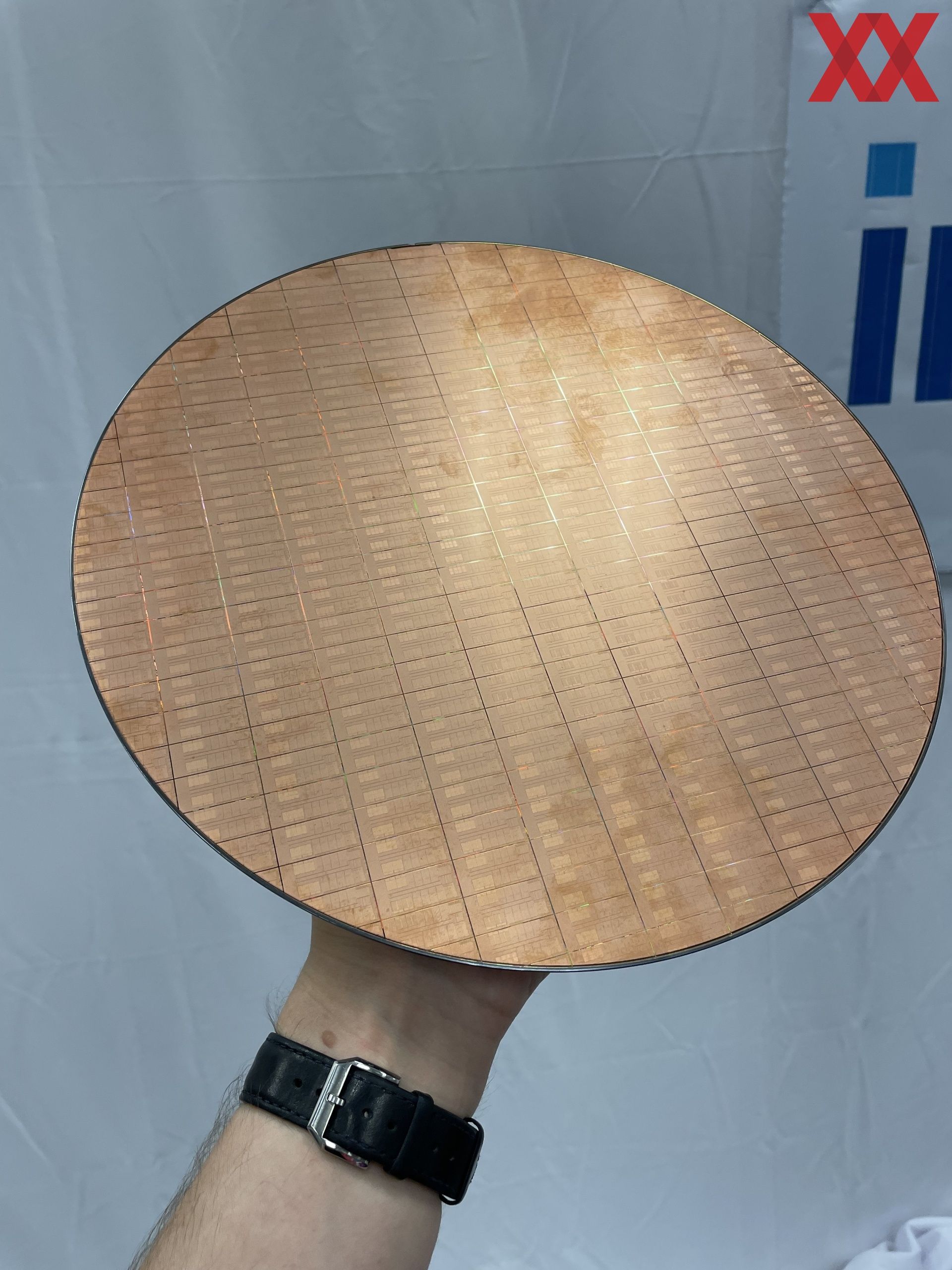

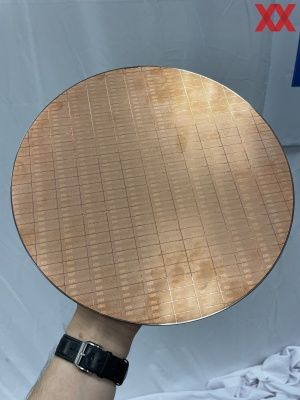

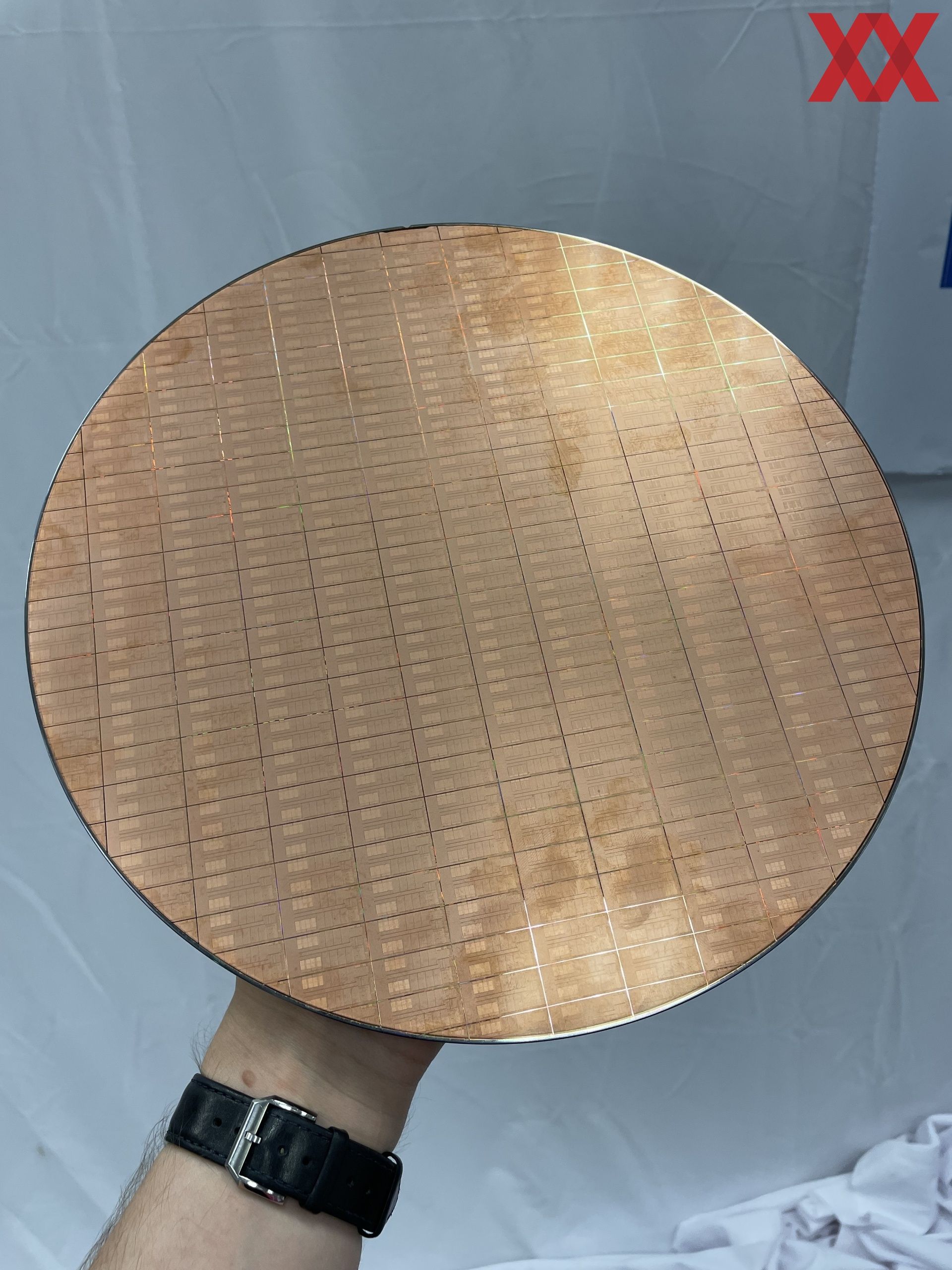

Die Fab28, die Fertigungsstätte für Intels Alder-Lake und Raptor-Lake-Prozessoren, war eine Station der Intel Tech Tour, auf der auch wir Teilnehmer waren. Dort haben wir auch einen kompletten Wafer zu Gesicht bekommen, der mit Raptor-Lake-Chips belichtet war.
Aktuell befindet sich Intel in der Massenproduktion der Raptor-Lake-Chips. Auf dem Wafer, den wir zu Gesicht bekommen haben, war die 8+16-Konfiguration zu erkennen – acht Performance- und 16 Efficiency-Kerne, wie sie beim Top-Modell Core i9-13900K(S) zum Einsatz kommen werden.
Es handelt sich aber noch nicht um einen vollständig verarbeiteten Wafer. So fehlt zum Beispiel noch die C4-Ebene mit allen Verbindungen zu den Transistoren. Zudem dürfte es sich um einen recht frühen Wafer handeln, der noch recht viele Defekte aufzuweisen hat. Diese werden gerne zu Marketingzwecken verwendet.
Aus ersten geköpften Raptor-Lake-Prozessoren kennen wir bereits die Größe des Chips. Ein Raptor Lake-S mit 8+16 Kernen kommt auf 23,8 x 10,8 mm und dementsprechend auf 257 mm². Alder Lake brachte es auf 20,4 x 10,2 mm und ist mit 208 mm² fast 50 mm² kleiner. Rocket Lake war mit 24 x 11,7 = 280 mm² sogar noch größer. Mit Comet Lake wurden die 200 mm² erstmalig überschritten.
| Chipgröße | |
| Raptor Lake | 257 mm² |
| Alder Lake | 208 mm² |
| Rocket Lake | 280 mm² |
| Comet Lake | 206,1 mm² |
| Coffee Lake-R | 180,3 mm² |
| Coffee Lake | 153,6 mm² |
| Kaby Lake | 126 mm² |
| Skylake | 122,3 mm² |
