Ncore V1 No Frame Water Block ohne Befestigungsmechanismus als Direct-Die-Kühler (Update)

Egal ob Luft- oder Wasserkühlung – unabhängig vom Medium für den Abtransport der Abwärme werden die Kühlkörper durch Bohrlöcher und Befestigungsrahmen auf den Mainboards bzw. in den jeweiligen Sockeln gehalten. Damit ist immer sichergestellt, dass die Kühler mit dem notwendigen Druck befestigt sind und die Befestigungsmechanismen definieren auch die Bauhöhe der Kühler.

In den vergangenen Monaten ist wieder einmal eine Diskussion über verlöteten oder mit Wärmeleitpaste versehene Headspreader ausgebrochen und in diesem Zusammenhang bietet sich den Enthusiasten die Möglichkeit per Direct-Die-Kühlung den Kühler direkt auf dem Die aufzusetzen. Für den Sockel 1151 ist eine Direct-Die-Kühlung nicht möglich, da der Chip tiefer sitzt als der Rahmen des Sockels. Der Kühler müsste tiefer nach unten reichen, um überhaupt auf dem Die aufsitzen zu können. Eine Alternative ist der Skylake-X Direct Die Frame, der den Integrated Loading Mechanism (ILM) auf dem Mainboard ersetzt. Darauf wird wiederum der Kühler montiert. Damit ist eine Kompatibilität für alle Kühler gewährleistet, da der Skylake-X Direct Die Frame die Montagelöcher des ILM von Intel anbietet.

Per Kickstarter will Arek Tobiszewski, der ein Unternehmen namens NUDEcnc betreibt, einen Wasserkühler anbieten, der als "No Frame Water Block" ohne den typischen Befestigungsmechanismus auskommt. Zudem wird der Wasserkühler auf einen Prozessor ohne Headspreader gesetzt.

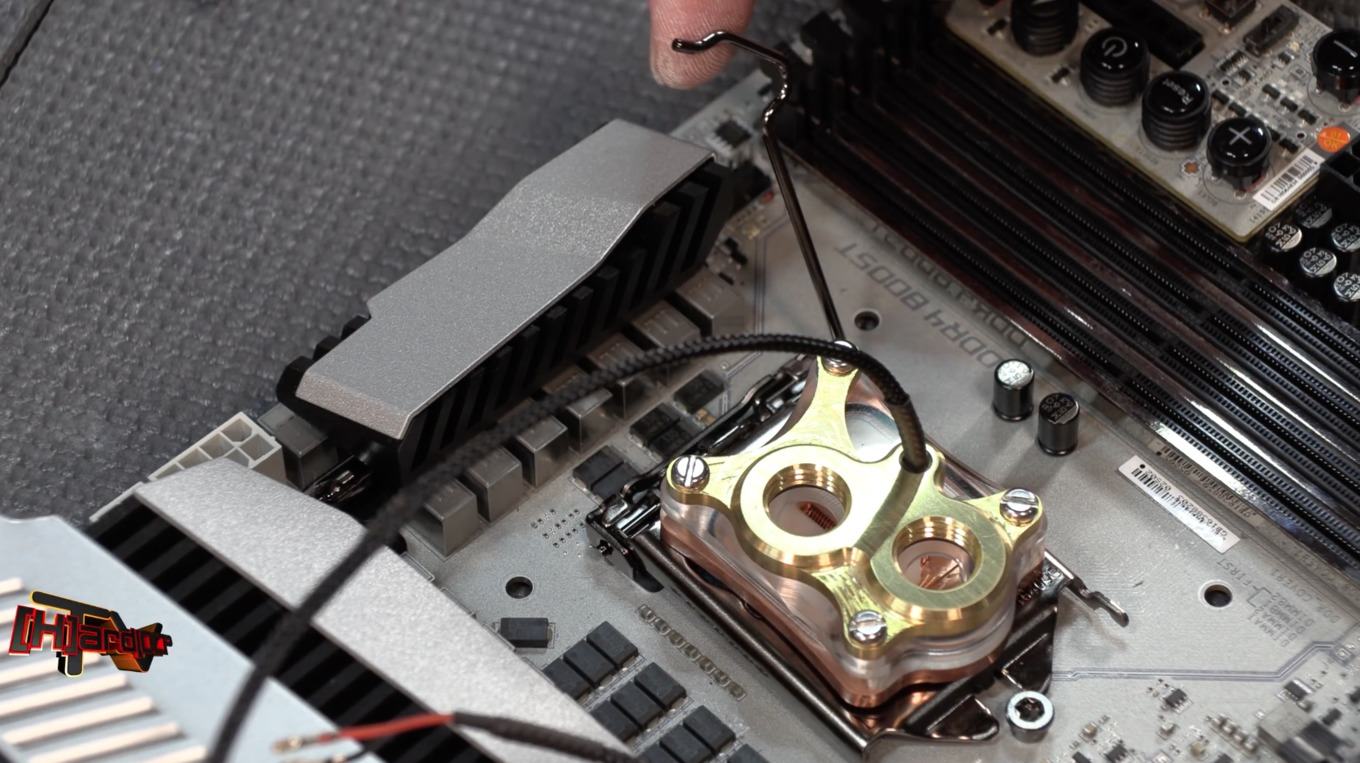

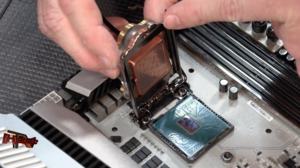

Zur Montage wird der Kühler in die Klappe des Sockels gesetzt, diese wird dann zugeklappt und über die Arretierung befestigt. Eine Direct-Die-Kühlung birgt aber auch immer die Gefahr den Die zu beschädigen. Dieser ist sehr empfindlich gegenüber nicht korrekt ausgerichteten Kräften und Drücken. Sitzt der Kühler nicht absolut plan auf, kann es bereits zu Schäden kommen.

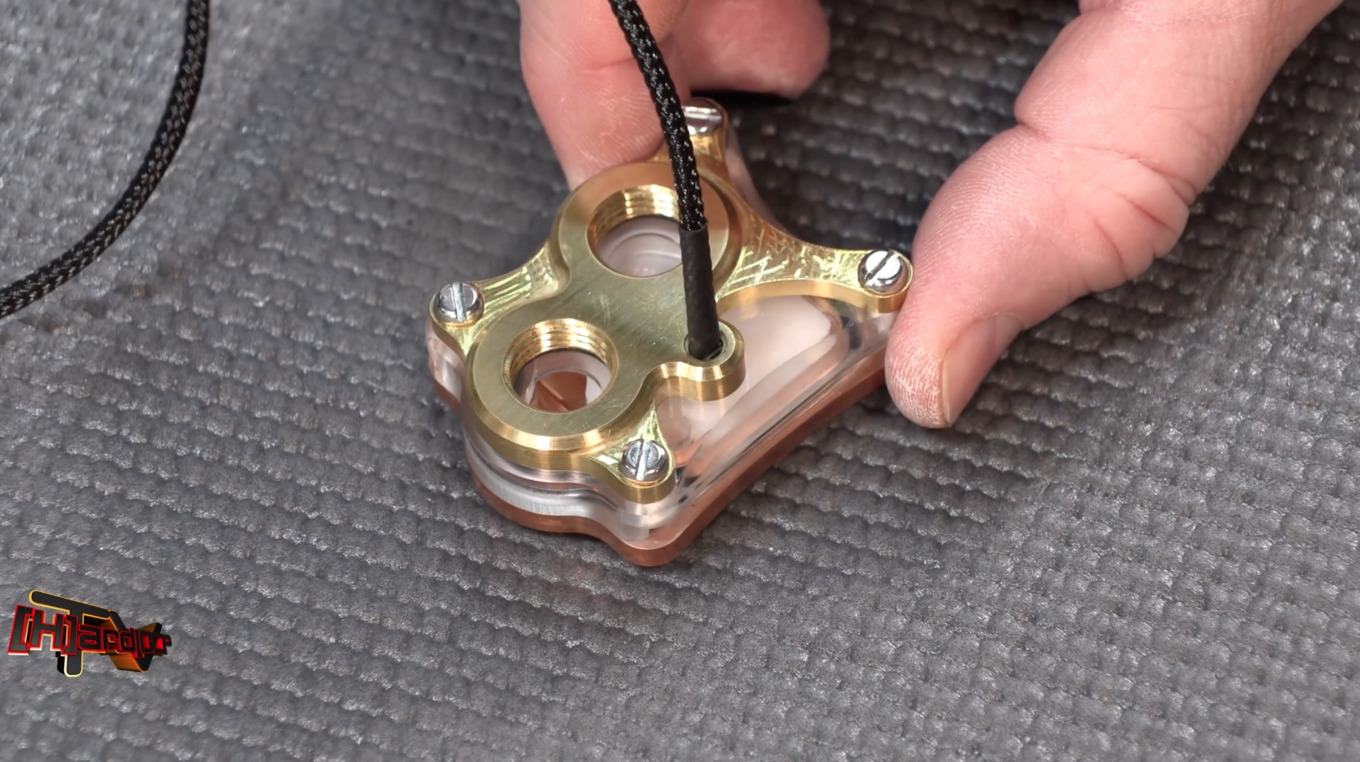

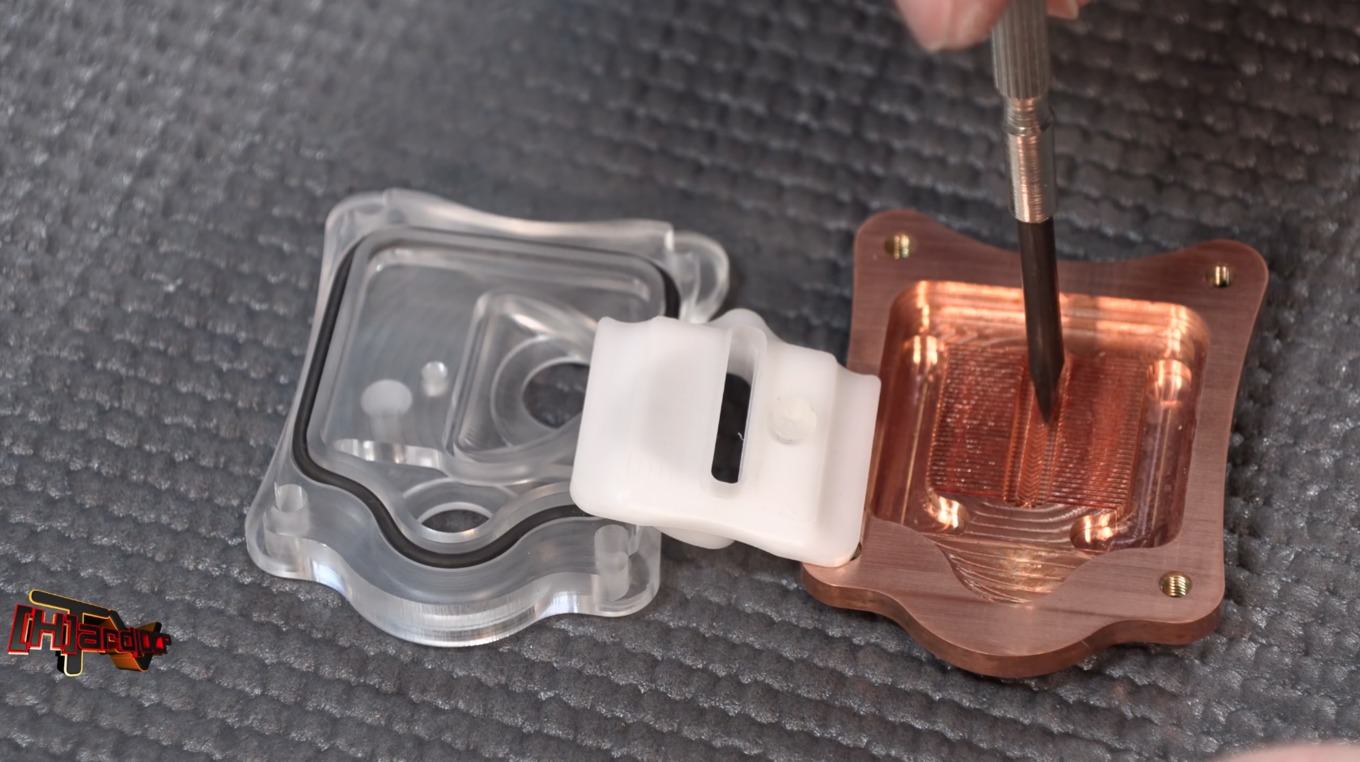

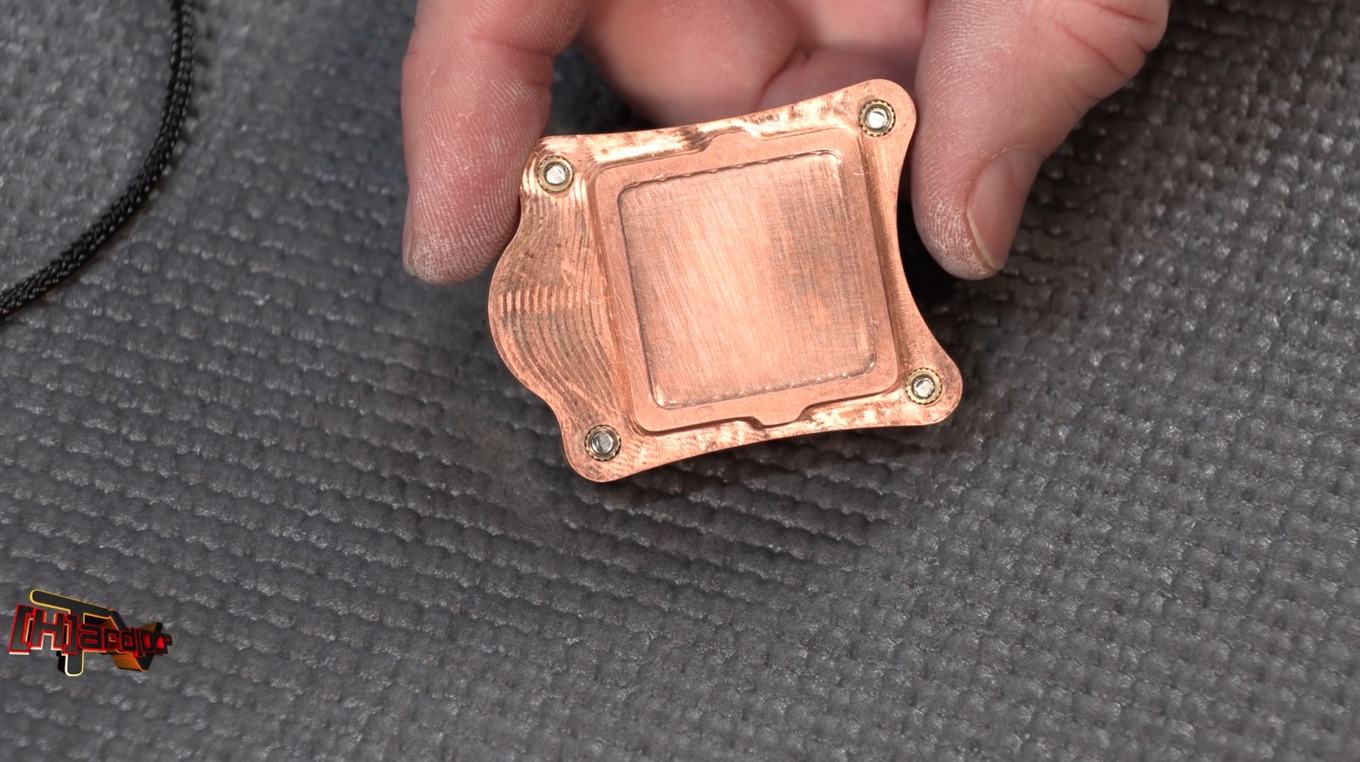

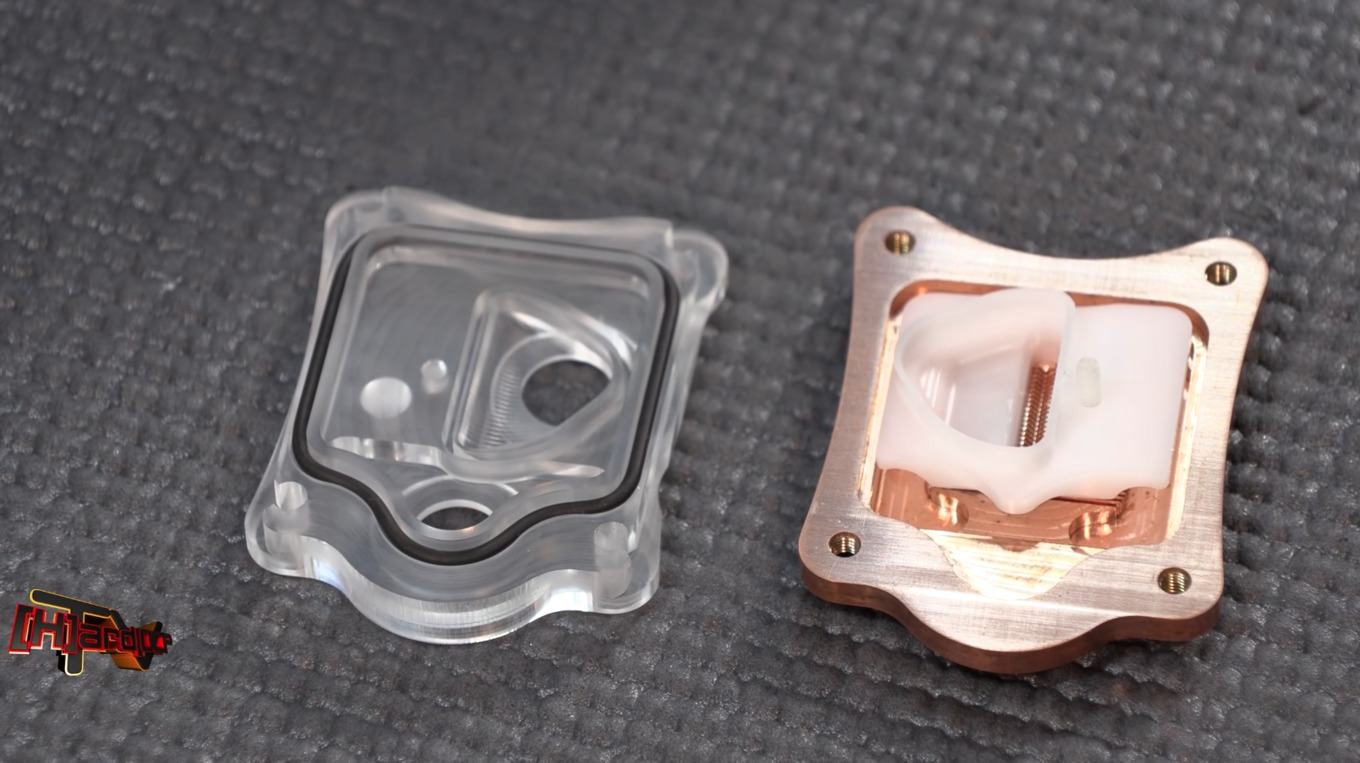

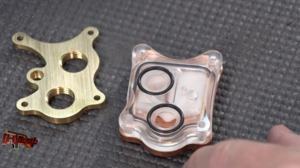

Der Kühler selbst besteht aus einer Bodenplatte aus Kupfer. Die obere Abdeckung besteht aus Messing und an dieser wird die Wasserkühlung über jeweils einen Ein- und Auslass angeschlossen. Darunter ist ein Gehäuse aus Acryl. Im Gehäuse sitzt ein kleines Plastikplättchen, welches den Wasserfluss in die Mitte der kleinen Kühlkanäle führt. Dort wird das Wasser in zwei Strömungen getrennt und wieder außen herum in den Auslass geführt.

Wie gesagt, NUDEcnc will am 1. April eine Kickstarter-Kampagne starten. Bis dahin will HardOCP einen Test des Wasserkühlers fertigstellen. Derzeit kennen wir noch keine weiteren Details und damit auch keinen Preis.

Update: Kickstarter-Kampagne gestartet

Inzwischen ist die Kickstarter-Kampagne zum Ncore V1 No Frame Water Block gestartet worden. Für einen Mindestbetrag von 79 Euro soll der Wasserkühler ab August 2018 ausgeliefert werden. Es gibt auch noch weitere Pakete, die unter anderem ein Werkzeug zum Köpfen des Prozessors enthalten.
