[Sammelthread] AMD Fusion is Retro: FM1/FM2/FM2+ & AM1 Stammtisch (Infos im Startbeitrag)

Die Sockel

Typ: Lidded Micro Pin Grid Array Package (1.27mm Pitch, 31×31 pins, 40×40mm, Organic Substrate)

Spoiler: Im Detail

Sockel	FM1	FM2	FM2+
Alternativ	OPGA905	OPGA904	OPGA906 / FM2b / FM2r2

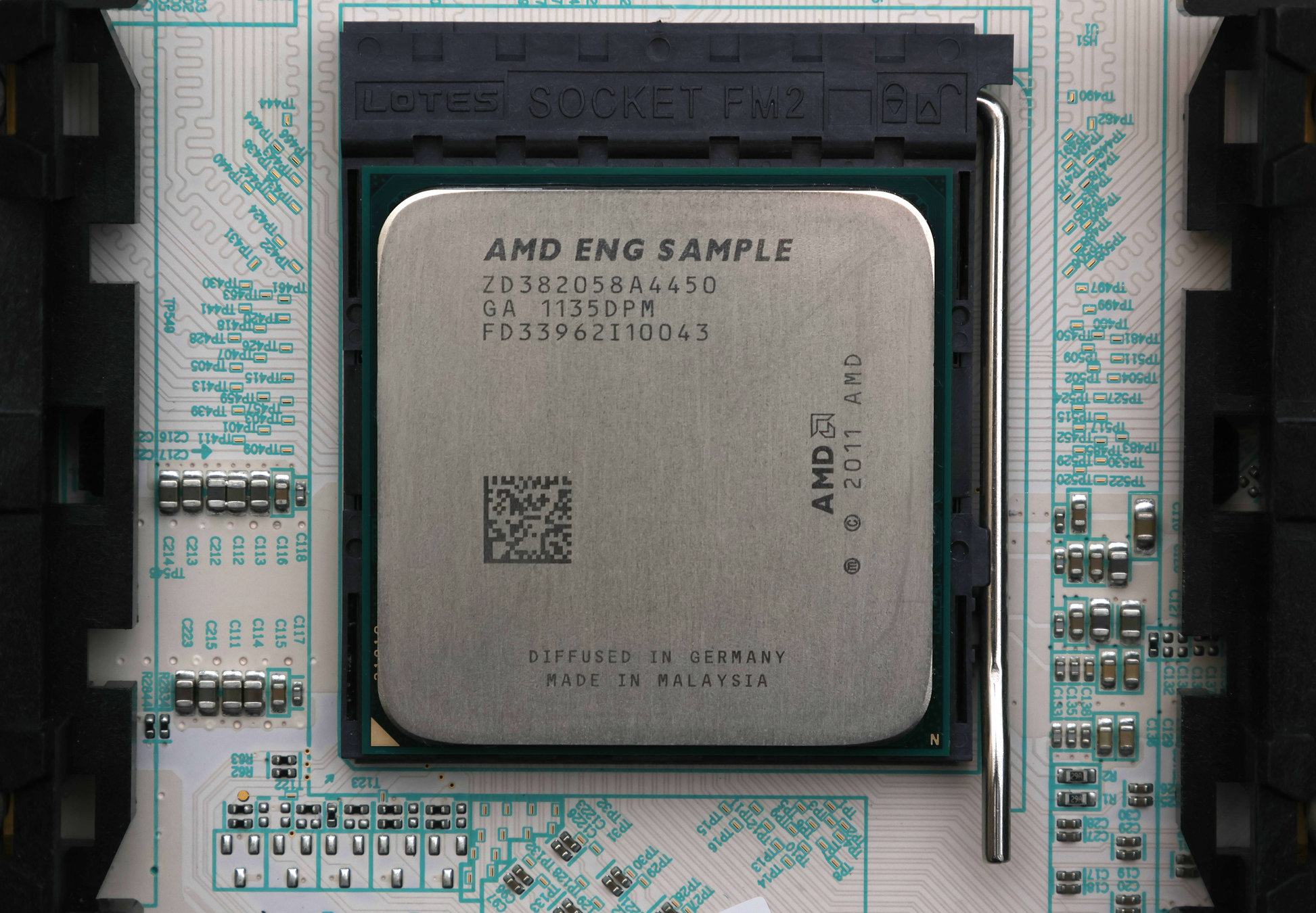

Foto
Abmessungen
Pin Map			FM2+

Retention Modul

- 3-teilig
- mit Backplate (Kunststoff oder Metall mit Schutzfolie)
- verschraubt (Achtung: Es existieren auch billige Push-Pin Varianten, von deren Verwendung ich für große Retail-Luftkühler abrate.)
- Lochabstand: 48mm x 96mm (entspricht 754/939/940/AM2/AM2+/AM3/AM3+)

​

Die Chipsätze

Allgemeines
- der Funktionsumfang entspricht einer traditionellen Southbridge
- Marketing Name: Fusion Controller Hub (kurz FCH)
- die Anbindung an den Prozessor erfolgt per Unified Media Interface (UMI), dies entspricht 4 PCIe 2.0 Lanes mit einer Bandbreite von 2 GB/s

Chipsatz	A85X	A75	A55	A88X	A78	A68H	A58
Familie(-Modell)	Hudson-D4	Hudson-D3	Hudson-D2	Bolton-D4	Bolton-D3	Bolton-D2H	Bolton-D2
Sockel	FM2	FM1/FM2	FM1/FM2	FM2+	FM2+	FM2+	FM2+
PCI / Express	4x PCIe 2.0 GPP PCI (33Mhz)	4x PCIe 2.0 GPP PCI (33Mhz)	4x PCIe 2.0 GPP PCI (33Mhz)	4x PCIe 2.0 GPP PCI (33Mhz)	4x PCIe 2.0 GPP PCI (33Mhz)	4x PCIe 2.0 GPP PCI (33Mhz)	4x PCIe 2.0 GPP PCI (33Mhz)
SATA (davon III)	8 (8)	6 (6)	6 (0)	8 (8)	6 (6)	4 (4)	6 (0)
RAID Level	0, 1, 5, 10	0, 1, 10	0, 1, 10	0, 1, 5, 10	0, 1, 10	0, 1, 10	0, 1, 10
RAID-TREIBER	Promise	Promise	Promise	Dot Hill	Dot Hill	Dot Hill	Dot Hill
USB (davon 3.0)	14 (4)	14 (4)	14 (0)	14 (4)	14 (4)	10 (2)	14 (0)
TDP	7.8W	7.8W	7.6W	7.8W	7.8W	7.8W	7.6W

Zusätzlich gibt es auch noch Embedded und Mobile-Varianten. Im Desktop-Bereich relevant ist davon nur der A70M (Hudson-M3), den Biostar auf einigen µATX Modellen verbaut hat.

Eine Liste aller Fusion Controller Hubs @ Wikipedia:

List of AMD chipsets - Wikipedia

en.wikipedia.org

Die Plattformen

Ausrichtung: Mainstream-Desktop / Entry-Gaming

	Llano	Trinity	Richland	Kaveri	Godavari	Carrizo
Markteinführung	2011	2012	2013	2014	2015	2016
Microarch	K10	Piledriver	Piledriver	Steamroller	Steamroller	Excavator
max CPU-Kerne (Threads)	4 (4)	2 (4)	2 (4)	2 (4)	2 (4)	2 (4)
GPU	HD 6000D	HD 7000D	HD 8000D	R5/R7	R5/R7	R5/R7
GPU Arch	VLIW5	VLIW4	VLIW4	GCN 1.1	GCN 1.1	GCN 1.2
GPU Kerne/Shader (max)	400	384	384	512	512	512
Video De/Encode	UVD 3.0	UVD 3.0 & VCE 1.0	UVD 3.0 & VCE 1.0	UVD 4.0 & VCE 2.0	UVD 4.0 & VCE 2.0	UVD 6.0 & VCE 3.1
L2 Cache (max)	4 x 1MB	2 x 2 MB	2 x 2 MB	2 x 2 MB	2 x 2 MB	2 x 1MB
Arbeitsspeicher (max)	DDR3-1866	DDR3-1866	DDR3-2133	DDR3-2133	DDR3-2133	DDR3-2400
TDP	65W/100W	65W/100W	65W/100W	65W/95W	65W/95W	35W/65W

1) FM1 "Lynx"

Spoiler: Im Detail - FM1 - Llano (06/2011)

Fertigung: 32nm HKMG SOI @ GF (32SHP)
Typ: APU
Architektur "Stars"
- CPU: K10, Family 12h "Husky"
- GPU: HD 6000D, TeraScale 2 "Sumo" (VLIW5), UVD 3.0
Speichercontroller: Dual Channel DDR3, bis DDR3-1866
CPU-PCIe: PCIe 2.0
Chipsatz-Anbindung: 4x PCIe 2.0 (UMI)
Hardwareluxx-Test:

Test: AMD Llano und die Lynx-Plattform - APUs für alle - Hardwareluxx

Hardwareluxx gibt einen Vorgeschmack auf AMDs neue APU Generation Llano, doe erstmalig eine ausreichend leistungsfähige GPU in eine CPU integriert.

www.hardwareluxx.de

Modellnummer

CPU-Kerne

Takt (max. Turbo)

L2-Cache

Multi (OC)

Vcore

GPU-Modell

GPU-Konfiguration SP (SE/TE/ROP)

GPU-Takt

TDP

Turbo Core

Marktstart

RAM

Sempron X2-198

2

2,5 GHz

2× 512kB

25×

N/A

deaktiviert

65 W

Nein

Q1/2012

DDR3-1600

Athlon X2-221

2

2,8 GHz

2× 512kB

28×

N/A

deaktiviert

65 W

Nein

Q1/2012

DDR3-1600

Athlon X4-631 (65W)

4

2,6 GHz

4× 1MB

26×

N/A

deaktiviert

65 W

Nein

2012

DDR3-1866

Athlon X4-631 (100W)

4

2,6 GHz

4× 1MB

26×

N/A

deaktiviert

100 W

Nein

8/2011

DDR3-1866

Athlon X4-638

4

2,7 GHz

4× 1MB

27×

N/A

deaktiviert

65 W

Nein

2/2012

DDR3-1866

Athlon X4-641

4

2,8 GHz

4× 1MB

28×

N/A

deaktiviert

100 W

Nein

2/2012

DDR3-1866

Athlon X4-651

4

3,0 GHz

4× 1MB

30×

N/A

deaktiviert

100 W

Nein

11/2011

DDR3-1866

Athlon X4-651K

4

3,0 GHz

4× 1MB

30× (offen)

N/A

deaktiviert

100 W

Nein

2/2012

DDR3-1866

E2-3200

2

2,4 GHz

2× 512kB

24×

N/A

HD 6370D

160 (32x5D-VLIW/8/4)

444 MHz

65 W

Nein

Q3/2011

DDR3-1600

A4-3300

2

2,5 GHz

2× 512kB

25×

N/A

HD 6410D

160 (32x5D-VLIW/8/4)

444 MHz

65 W

Nein

Q3/2011

DDR3-1600

A4-3400

2

2,7 GHz

2× 512kB

27×

N/A

HD 6410D

160 (32x5D-VLIW/8/4)

600 MHz

65 W

Nein

Q3/2011

DDR3-1600

A4-3420

2

2,8 GHz

2× 512kB

28×

N/A

HD 6410D

160 (32x5D-VLIW/8/4)

600 MHz

65 W

Nein

Q4/2011

DDR3-1600

A6-3500

3

2,1 (2,4) GHz

3× 1MB

21×

N/A

HD 6530D

320 (64x5D-VLIW/16/8)

444 MHz

65 W

Ja

Q3/2011

DDR3-1866

A6-3600

4

2,1 (2,4) GHz

4× 1MB

21×

N/A

HD 6530D

320 (64x5D-VLIW/16/8)

444 MHz

65 W

Ja

Q3/2011

DDR3-1866

A6-3620

4

2,2 (2,5) GHz

4× 1MB

22×

N/A

HD 6530D

320 (64x5D-VLIW/16/8)

444 MHz

65 W

Ja

Q4/2011

DDR3-1866

A6-3650

4

2,6 GHz

4× 1MB

26×

1,4125 V

HD 6530D

320 (64x5D-VLIW/16/8)

444 MHz

100 W

Nein

Q3/2011

DDR3-1866

A6-3670K

4

2,7 GHz

4× 1MB

27× (offen)

N/A

HD 6530D

320 (64x5D-VLIW/16/8)

444 MHz

100 W

Nein

Q4/2011

DDR3-1866

A8-3800

4

2,4 (2,7) GHz

4× 1MB

24×

N/A

HD 6550D

400 (80x5D-VLIW/20/8)

600 MHz

65 W

Ja

Q3/2011

DDR3-1866

A8-3820

4

2,5 (2,8) GHz

4× 1MB

25×

N/A

HD 6550D

400 (80x5D-VLIW/20/8)

600 MHz

65 W

Ja

Q4/2011

DDR3-1866

A8-3850

4

2,9 GHz

4× 1MB

29×

1,4125 V

HD 6550D

400 (80x5D-VLIW/20/8)

600 MHz

100 W

Nein

Q3/2011

DDR3-1866

A8-3870K

4

3,0 GHz

4× 1MB

30× (offen)

1,4125 V

HD 6550D

400 (80x5D-VLIW/20/8)

600 MHz

100 W

Nein

Q4/2011

DDR3-1866

Chipätze: Hudson (A55, A75)

2) FM2 "Virgo"

Spoiler: Trinity (10/2012)

Fertigung: 32nm HKMG SOI @ GF (32SHP)
Typ: APU
Architektur
- CPU: Piledriver, Family 15h (10h-1Fh)
- GPU: HD 7000D, TeraScale 3 "Devastator" (VLIW4), UVD 3.0, VCE 1.0
Speichercontroller: Dual Channel DDR3, bis DDR3-1866, unlocked bis DDR3-2400
CPU-PCIe: 24x PCIe 2.0 (davon 4 für den Chipsatz reserviert)
Chipsatz-Anbindung: 4x PCIe 2.0 (UMI)
Es gab kein Hardwareluxx Review zum Launch, aber später einige Mainboard Tests:

• ASRock FM2A85X Extreme6

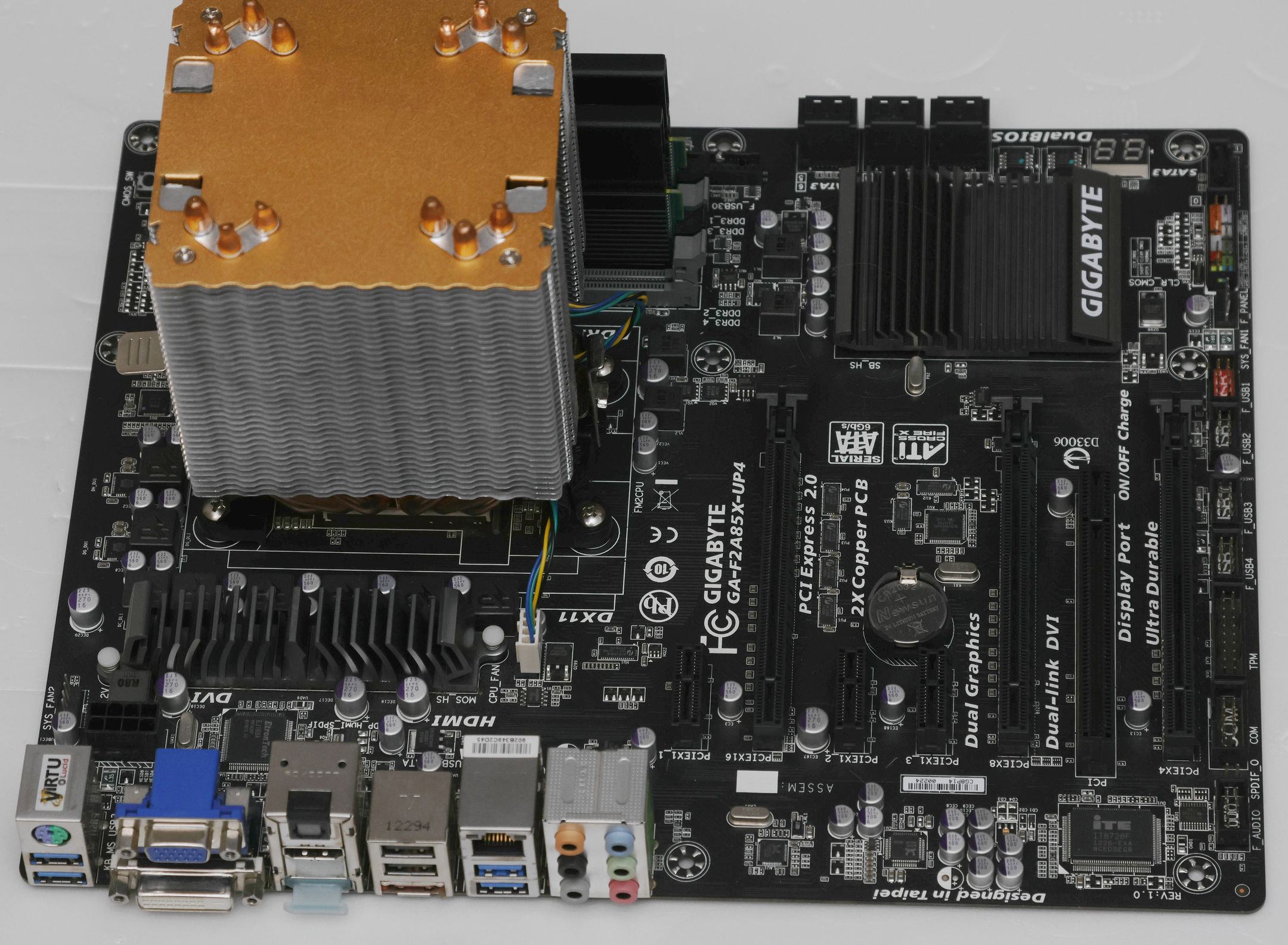

• Gigabyte F2A85X-UP4 & mein User Review im Sammelthread
• Sapphire Pure Platinum A85XT

CPU Modell	Modules (Threads)	CPU-Takt (Turbo)	L2 Cache	GPU Modell	SP (SE/TE/ROPs)	GPU-Takt	TDP	Marktstart	RAM
Sempron X2 240	1 (2)	2,9 (3,3) GHz	1× 1MB	deaktiviert			65 W		DDR3-1600
Athlon X2 340	1 (2)	3,2 (3,6) GHz	1× 1MB	deaktiviert			65 W	Q4/2012	DDR3-1600
Athlon X4 730	2 (4)	2,8 (3,2) GHz	2× 2MB	deaktiviert			65 W	Q4/2012	DDR3-1866
Athlon X4 740	2 (4)	3,2 (3,7) GHz	2× 2MB	deaktiviert			65 W	Q4/2012	DDR3-1866
Athlon X4 750K	2 (4)	3,4 (4,0) GHz	2× 2MB	deaktiviert			100 W	Q4/2012	DDR3-1866
A4-5300	1 (2)	3,4 (3,6) GHz	1× 1MB	HD 7480D	128 (32x4D/8/8)	724 MHz	65 W	Q3/2012	DDR3-1600
A4-5300B	1 (2)	3,4 (3,6) GHz	1× 1MB	HD 7480D	128 (32x4D/8/8)	724 MHz	65 W	Q3/2012 (OEM)	DDR3-1600
A6-5400B	1 (2)	3,6 (3,8) GHz	1× 1MB	HD 7540D	192 (48x4D/12/8)	760 MHz	65 W	Q3/2012 (OEM)	DDR3-1866
A6-5400K	1 (2)	3,6 (3,8) GHz	1× 1MB	HD 7540D	192 (48x4D/12/8)	760 MHz	65 W	Q3/2012	DDR3-1866
A6-6420K	1 (2)	4,0 (4,2) GHz	1× 1MB	HD 8470D	192 (48x4D/12/8)	800 MHz	65 W	Q1/2014	DDR3-1866
A8-5500	2 (4)	3,2 (3,7) GHz	2× 2MB	HD 7560D	256 (64x4D/16/8)	760 MHz	65 W	Q3/2012	DDR3-1866
A8-5500B	2 (4)	3,2 (3,7) GHz	2× 2MB	HD 7560D	256 (64x4D/16/8)	760 MHz	65 W	Q3/2012 (OEM)	DDR3-1866
A8-5600K	2 (4)	3,6 (3,9) GHz	2× 2MB	HD 7560D	256 (64x4D/16/8)	760 MHz	100 W	Q3/2012	DDR3-1866
A10-5700	2 (4)	3,4 (4,0) GHz	2× 2MB	HD 7660D	384 (96x4D/24/8)	760 MHz	65 W	Q3/2012	DDR3-1866
FirePro A300	2 (4)	3,4 (4,0) GHz	2× 2MB	FirePro	384 (96x4D/24/8)	760 MHz	65 W	8/2012 (OEM)	DDR3-1866
A10-5800B	2 (4)	3,8 (4,2) GHz	2× 2MB	HD 7660D	384 (96x4D/24/8)	800 MHz	100 W	Q3/2012 (OEM)	DDR3-1866
FirePro A320	2 (4)	3,8 (4,2) GHz	2× 2MB	FirePro	384 (96x4D/24/8)	800 MHz	100 W	8/2012 (OEM)	DDR3-1866
A10-5800K	2 (4)	3,8 (4,2) GHz	2× 2MB	HD 7660D	384 (96x4D/24/8)	800 MHz	100 W	Q3/2012	DDR3-1866

Chipsätze:
- FM2: Hudson (A45, A55, A75, A85X)
- FM2+: Bolton (A58, A68H, A70M, A78, A88X)

Spoiler: Richland (6/2013)

Fertigung: 32nm HKMG SOI @ GF (32SHP)
Typ: APU
Architektur
- CPU: Piledriver, Family 15h (10h-1Fh)
- GPU: HD 8000D, TeraScale 3 "Devastator" (VLIW4), UVD 3.0, VCE 1.0
Speichercontroller: Dual Channel DDR3, bis DDR3-2133, unlocked bis DDR3-2400
CPU-PCIe: 24x PCIe 2.0 (davon 4 für den Chipsatz reserviert)
Chipsatz-Anbindung: 4x PCIe 2.0 (UMI)
Hardwarelux Test:

Test: AMD A10-6800K und A10-6700 - Hardwareluxx

Pünktlich zur Computex 2013 entließ AMD seine neuen APUs auf Richland-Basis in den Handel. Wie sie die neuen Modelle im Benchmark-Test schlagen, klärt dieser Test.

www.hardwareluxx.de

CPU Modell	Modules (Threads)	CPU-Takt (Turbo)	L2 Cache	GPU Modell	SP (SE/TE/ROPs)	GPU-Takt	TDP	Marktstart	RAM
Sempron X2 250	1 (2)	3,2 (3,6) GHz	1MB	deaktiviert			65 W		DDR3-1866
Athlon X2 350	1 (2)	3,5 (3,9) GHz	1MB	deaktiviert			65 W		DDR3-1866
Athlon X2 370K	1 (2)	4,0 (4,2) GHz	1MB	deaktiviert			65 W	6/2013	DDR3-1866
Athlon X4 750	2 (4)	3,4 (4,0) GHz	2× 2MB	deaktiviert			65 W	10/2013	DDR3-1866
Athlon X4 760K	2 (4)	3,8 (4,1) GHz	2× 2MB	deaktiviert			100 W	6/2013	DDR3-1866
Athlon FX 670K	2 (4)	3,7 (4,3) GHz	2× 2MB	deaktiviert			65 W	3/2014	DDR3-1866
A4-4000	1 (2)	3,0 (3,2) GHz	1MB	HD 7480D	128 (32x4D/8/8)	720 MHz	65 W	Q2/2013	DDR3-1333
A4-4020	1 (2)	3,2 (3,4) GHz	1MB	HD 7480D	128 (32x4D/8/8)	720 MHz	65 W	Q1/2014	DDR3-1333
A4-6300	1 (2)	3,7 (3,9) GHz	1MB	HD 8370D	128 (32x4D/8/8)	760 MHz	65 W	06/2013	DDR3-1600
A4-6300B	1 (2)	3,7 (3,9) GHz	1MB	HD 8370D	128 (32x4D/8/8)	760 MHz	65 W	06/2013 (OEM)	DDR3-1600
A4-6320	1 (2)	3,8 (4,0) GHz	1MB	HD 8370D	128 (32x4D/8/8)	760 MHz	65 W	12/2013	DDR3-1600
A4-6320B	1 (2)	3,8 (4,0) GHz	1MB	HD 8370D	128 (32x4D/8/8)	760 MHz	65 W	03/2014 (OEM)	DDR3-1600
A4-7300	1 (2)	3,8 (4,0) GHz	1MB	HD 8470D	192 (48x4D/12/8)	800 MHz	65 W	8/2014	DDR3-1600
Pro A4-7300B	1 (2)	3,8 (4,0) GHz	1MB	HD 8470D	192 (48x4D/12/8)	800 MHz	65 W	8/2014 (OEM)	DDR3-1600
A6-6400B	1 (2)	3,9 (4,1) GHz	1MB	HD 8470D	192 (48x4D/12/8)	800 MHz	65 W	6/2013 (OEM)	DDR3-1866
A6-6400K	1 (2)	3,9 (4,1) GHz	1MB	HD 8470D	192 (48x4D/12/8)	800 MHz	65 W	6/2013	DDR3-1866
A6-6420B	1 (2)	4,0 (4,2) GHz	1MB	HD 8470D	192 (48x4D/12/8)	800 MHz	65 W	1/2014 (OEM)	DDR3-1866
A6-6420K	1 (2)	4,0 (4,2) GHz	1MB	HD 8470D	192 (48x4D/12/8)	800 MHz	65 W	1/2014	DDR3-1866
A8-6500T	2 (4)	2,1 (3,1) GHz	2× 2MB	HD 8550D	256 (64x4D/16/8)	720 MHz	45 W	6/2013	DDR3-1866
A8-6500	2 (4)	3,5 (4,1) GHz	2× 2MB	HD 8570D	256 (64x4D/16/8)	844 MHz	65 W	6/2013	DDR3-1866
A8-6500B	2 (4)	3,5 (4,1) GHz	2× 2MB	HD 8570D	256 (64x4D/16/8)	844 MHz	65 W	6/2013	DDR3-1866
A8-6600K	2 (4)	3,9 (4,2) GHz	2× 2MB	HD 8570D	256 (64x4D/16/8)	844 MHz	100 W	6/2013	DDR3-1866
A10-6700T	2 (4)	2,5 (3,5) GHz	2× 2MB	HD 8650D	384 (96x4D/24/8)	720 MHz	45 W	6/2013	DDR3-1866
A10-6700	2 (4)	3,7 (4,3) GHz	2× 2MB	HD 8670D	384 (96x4D/24/8)	844 MHz	65 W	6/2013	DDR3-1866
A10-6790B	2 (4)	4,0 (4,3) GHz	2× 2MB	HD 8670D	384 (96x4D/24/8)	844 MHz	100 W	10/2013 (OEM)	DDR3-1866
A10-6790K	2 (4)	4,0 (4,3) GHz	2× 2MB	HD 8670D	384 (96x4D/24/8)	844 MHz	100 W	6/2013	DDR3-1866
A10-6800B	2 (4)	4,1 (4,4) GHz	2× 2MB	HD 8670D	384 (96x4D/24/8)	844 MHz	100 W	6/2013 (OEM)	DDR3-2133
A10-6800K	2 (4)	4,1 (4,4) GHz	2× 2MB	HD 8670D	384 (96x4D/24/8)	844 MHz	100 W	6/2013	DDR3-2133

Chipsätze:
- FM2: Hudson (A45, A55, A75, A85X)
- FM2+: Bolton (A58, A68H, A78, A88X)

3. FM2+

Spoiler: Kaveri (01/2014)

Fertigung: 28nm HKMG Bulk @ GF (28SHP)
Typ: APU
Architektur
- CPU: Steamroller, Family 15h (30h-3Fh)
- GPU: Radeon R5/R7, GCN 1.1 "Spectre", UVD 4.0, VCE 2.0
Speichercontroller: Dual Channel DDR3, bis DDR3-2133, unlocked bis DDR3-2400
CPU-PCIe: 16x PCIe 3.0 + 8x PCIe 2.0 (davon 4 für den Chipsatz reserviert)
Chipsatz-Anbindung: 4x PCIe 2.0 (UMI)
Hardwareluxx Test:

AMD A10-7800 unter die Lupe genommen - Hardwareluxx

Hardwareluxx hat den neuen AMD A10-7800 durch seinen Benchmark-Parcours geschickt und die taufrische Kaveri-APU gegen andere Modelle gegenübergestellt.

www.hardwareluxx.de

AMDs Kaveri im Dual-Graphics-Test - Hardwareluxx

Hardwareluxx hat die Kaveri-Grafiklösung mit einer Radeon R7 250 im Dual-Graphics-Modus gekoppelt.

www.hardwareluxx.de

Modellnummer	Modules (Threads)	Takt (max. Turbo)	L2-Cache	Multi	GPU-Modell	GPU-Konfiguration ALUs (SE/TE/ROPs)	GPU-Takt (Turbo)	TDP	Marktstart	RAM
Athlon X2 450	1 (2)	3,5 (3,9) GHz	1MB	35	deaktiviert			65 W	6/2014	DDR3-1866
Athlon X4 840	2 (4)	3,1 (3,8) GHz	2× 2MB	31	deaktiviert			65 W	8/2014	DDR3-1866
Athlon X4 860K	2 (4)	3,7 (4,0) GHz	2× 2MB	offen	deaktiviert			95 W	8/2014	DDR3-2133
A6-7400K	1 (2)	3,5 (3,9) GHz	1MB	offen	R5 Spectre	256 (16×Vec16-SIMD/24/8)	756 MHz	65 W	6/2014	DDR3-1866
A8-7500	2 (4)	3,0 (3,7) GHz	2× 2MB	30	R7 Spectre	384 (24×Vec16-SIMD/24/8)	720 MHz	65 W	unreleased	DDR3-2133
A8-7600	2 (4)	3,1 (3,8) GHz	2× 2MB	31	R7 Spectre	384 (24×Vec16-SIMD/24/8)	720 MHz	65 W	6/2014	DDR3-2133
A8-7650K	2 (4)	3,3 (3,8) GHz	2× 2MB	offen	R7 Spectre	384 (24×Vec16-SIMD/24/8)	720 MHz	95 W	1/2014	DDR3-2133
A10-7700K	2 (4)	3,4 (3,8) GHz	2× 2MB	offen	R7 Spectre	384 (24×Vec16-SIMD/24/8)	720 MHz	95 W	1/2014	DDR3-2133
A10-7800	2 (4)	3,5 (3,9) GHz	2× 2MB	35	R7 Spectre	512 (32×Vec16-SIMD/32/8)	720 MHz	65 W	6/2014	DDR3-2133
A10-7850K	2 (4)	3,7 (4,0) GHz	2× 2MB	offen	R7 Spectre	512 (32×Vec16-SIMD/32/8)	720 MHz	95 W	1/2014	DDR3-2133
FX 770K	2 (4)	3,5 (3,9) GHz	2× 2MB	offen	deaktiviert			65 W	12/2014 (OEM)	DDR3-2133
Pro A4-7350B	1 (2)	3,4 (3,8) GHz	1MB	offen	R5 Spectre	192 (12×Vec16-SIMD/24/8)	514 MHz	65 W	6/2014 (OEM)	DDR3-1866
Pro A6-7400B	1 (2)	3,5 (3,9) GHz	1MB	35	R5 Spectre	256 (16×Vec16-SIMD/24/8)	756 MHz	65 W	6/2014 (OEM)	DDR3-1866
Pro A8-7600B	2 (4)	3,1 (3,8) GHz	2× 2MB	31	R7 Spectre	384 (24×Vec16-SIMD/24/8)	720 MHz	65 W	6/2014 (OEM)	DDR3-2133
Pro A10-7800B	2 (4)	3,5 (3,9) GHz	2× 2MB	35	R7 Spectre	512 (32×Vec16-SIMD/32/8)	720 MHz	65 W	6/2014 (OEM)	DDR3-2133
Pro A10-7850B	2 (4)	3,7 (4,0) GHz	2× 2MB	37	R7 Spectre	512 (32×Vec16-SIMD/32/8)	720 MHz	95 W	6/2014 (OEM)	DDR3-2133

Chipsätze:
- FM2+: Bolton (A58, A68H, A78, A88X)

Spoiler: Kaveri-Refresh "Godavari" (05/2015)

Fertigung: 28nm HKMG Bulk @ GF (28SHP)
Typ: APU
Architektur
- CPU: Steamroller, Family 15h (30h-3Fh)
- GPU: Radeon R5/R7, GCN 1.1 "Spectre", UVD 4.0, VCE 2.0
Speichercontroller: Dual Channel DDR3, bis DDR3-2133, unlocked bis DDR3-2400
CPU-PCIe: 16x PCIe 3.0 + 8x PCIe 2.0 (davon 4 für den Chipsatz reserveriert)
Chipsatz-Anbindung: 4x PCIe 2.0 (UMI)
Tests & Reviews:
AMD A10-8750 & DDR3-2133 - Grafikleistung im Test (by strikeeagle1977)
AMD A10-7890K & A8-7680 Vergleichstest (micha182)

Modellnummer	Modules (Threads)	Takt (max. Turbo)	L2-Cache	Multi	GPU-Modell	GPU-Konfiguration ALUs (SE/TE/ROPs)	GPU-Takt (Turbo)	TDP	Marktstart	RAM
Athlon X4 830	2 (4)	3,0 (3,4) GHz	2× 2MB	30	deaktiviert			65 W	Q1/2018	DDR3-1866
Athlon X4 850	2 (4)	3,2 GHz	2× 2MB	32	deaktiviert			65 W	Q2/2015	DDR3-2133
Athlon X4 870K	2 (4)	3,9 (4,1) GHz	2× 2MB	offen	deaktiviert			95 W	12/2015	DDR3-2133
Athlon X4 880K	2 (4)	4,0 (4,2) GHz	2× 2MB	offen	deaktiviert			95 W	1/2016	DDR3-2133
A6-7470K	1 (2)	3,7 (4,0) GHz	1MB	offen	R5 Spectre	256 (16×Vec16-SIMD/24/8)	800 MHz	65 W	06/2016	DDR3-1866
A8-7670K	2 (4)	3,6 (3,9) GHz	2× 2MB	offen	R7 Spectre	384 (24×Vec16-SIMD/24/8)	757 MHz	95 W	06/2015	DDR3-2133
A10-7860K	2 (4)	3,6 (4,0) GHz	2× 2MB	offen	R7 Spectre	512 (32×Vec16-SIMD/32/8)	757 MHz	95 W	2/2016	DDR3-2133
A10-7870K	2 (4)	3,9 (4,1) GHz	2× 2MB	offen	R7 Spectre	512 (32×Vec16-SIMD/32/8)	866 MHz	95 W	5/2015	DDR3-2133
A10-7890K	2 (4)	4,1 (4,3) GHz	2× 2MB	offen	R7 Spectre	512 (32×Vec16-SIMD/32/8)	866 MHz	95 W	3/2016	DDR3-2133
Pro A6-8550B	1 (2)	3,7 (4,0) GHz	1MB	37	R5 Spectre	256 (16×Vec16-SIMD/24/8)	800 MHz	65 W	9/2015 (OEM)	DDR3-1866
Pro A8-8650B	2 (4)	3,2 (3,9) GHz	2× 2MB	32	R7 Spectre	384 (24×Vec16-SIMD/24/8)	757 MHz	65 W	9/2015 (OEM)	DDR3-2133
Pro A10-8750B	2 (4)	3,6 (4,0) GHz	2× 2MB	36	R7 Spectre	512 (32×Vec16-SIMD/32/8)	757 MHz	65 W	9/2015 (OEM)	DDR3-2133
Pro A10-8850B	2 (4)	3,9 (4,1) GHz	2× 2MB	39	R7 Spectre	512 (32×Vec16-SIMD/32/8)	800 MHz	95 W	9/2015 (OEM)	DDR3-2133

Chipsätze:
- FM2+: Bolton (A58, A68H, A78, A88X)

Spoiler: Carrizo (02/2016)

Fertigung: 28nm HKMG Bulk @ GF (28SHP)
Typ: APU
Architektur
- CPU: Excavator, Family 15h (60h-6Fh)
- GPU: Radeon R5/R7, GCN 1.2, UVD 6.0, VCE 3.1
Speichercontroller: Dual Channel, bis DDR3-2400
CPU-PCIe: 8x PCIe 3.0 + 8x PCIe 2.0 (davon 4 für den Chipsatz reserveriert)
Chipsatz-Anbindung: 4x PCIe 2.0 (UMI)
Test & Reviews:
AMD A10-7890K & A8-7680 Vergleichstest (micha182)

Modellnummer	Modules (Threads)	Takt (max. Turbo)	L2-Cache	Multi	GPU-Modell	GPU-Konfiguration	GPU-Takt (Turbo)	TDP	Marktstart	RAM
Athlon X4 835	2 (4)	3,1 (???) GHz	2× 1MB	31	deaktiviert			65 W		DDR3-2133
Athlon X4 845	2 (4)	3,5 (3,8) GHz	2× 1MB	35	deaktiviert			65 W	02/2016	DDR3-2133
A6-7480	1 (2)	3,5 (3,8) GHz	1MB	35	Radeon R5	256 (16×Vec16-SIMD/24/8)	900	65 W	10/2018	DDR3-2133
A8-7680	2 (4)	3,5 (3,8) GHz	2x 1MB	35	Radeon R7	384 (24×Vec16-SIMD/24/8)	900	65 W	10/2018	DDR3-2133

Chipsätze:
- FM2+: Bolton (offiziell nur A68H)
- Achtung: CPU-Kompatibilität des Mainboards beachten!

Overclocking (allgemein/spezifisch)

Spoiler

Unser alter OC Sammelthread:

[Sammelthread] - AMD Llano / Trinity / Richland / Kaveri APU OC-Thread (OC-Listen, Links, FAQ)

AMD APU Overclocking de LUXX 1) Einleitung Dies soll die neue Anlaufstelle im Forum werden für alle Ergebnisse, Fragen und Diskussionen rund um das Thema Overclocking der AMD Llano (FM1) und Trinity (FM2) APUs. Da eine APU neben ihren CPU-Kernen auch noch GPU-Kerne besitzt, sollen hier auch...

www.hardwareluxx.de

Allgemeines
- [BCLK OC] der interne Taktgeber ist nur bis 136MHz spezifiziert (und relativ ungenau)
- [BCLK OC] erfordert es den SATA Controller im IDE / Legacy Mode zu betreiben
- [BCLK OC] für hohe Frequenzen entweder den DVI-Anschluss der integrierten Grafik oder eine dGPU verwenden
- [BCLK OC] Übersicht der Modelle mit externem Taktgeber

Spoiler: sortiert nach Sockel

FM1
ASRock A75 Extreme6 (ICS 9LPRS477CKL)
ASUS F1A75-M Pro (ICS 9LPRS477DKL - PDF Handbuch)
ASUS F1A75-M Pro R2.0 (ICS 9LPRS477DKL - PDF Handbuch)
ASUS F1A75-V Pro (ICS 9LPRS477DKL)
ASUS F1A75-V Evo (ICS 9LPRS477DKL - PDF Handbuch)
ECS Black A75F-A Deluxe (ICS 9LPRS471CKL)
Gigabyte A75-D3H (ICS 9LRS4850AKL)
Gigabyte A75-UD4H (ICS 9LRS4850AKL)
Jetway TAC75 Ultra3 (Realtek RTM880N-790)
Sapphire Pure Platinum A75 (ICS 9VRS4818AKLF)

FM2
ASUS F2A85-M Pro (ICS 9LPRS477DKL - Fotos gebrauchter Boards)
ASUS F2A85-V Pro (ICS 9LPRS477DKL)
Biostar Hi-Fi A85W (Realtek RTM880N, [2])
Biostar Hi-Fi A85X (Realtek RTM880N)
ECS Black A85F2-A Golden (ICS 9LPRS477DKL)
Gigabyte F2A85X-UP4 (ICS 9LRS4850AKL)
Jetway HA20-85X (Realtek RTM880n-790)
Jetway HA21-85X (Realtek RTM880N-790)
MSI FM-A85X-G65 (ICS 9LRS4850AKL, [2])
Sapphire Pure Platinum A85XT (ICS 9VRS4818AKLF)

FM2+
ASUS A88X-Pro (ICS 9LPRS477DKL)
ASUS ROG Crossblade Ranger (ICS 9LPRS477DKL, [2])
Biostar Hi-Fi A88W (Realtek RTM880N-793)
Gigabyte F2A88X-UP4 (ICS 9LRS4850AKL)
MSI A88XM Gaming (ICS 9LRS4850AKL)
MSI A88X-G45 Gaming (ICS 9LRS4850AKL)

- [RAM] es gibt nur 5 tRFC Stufen (90/110/160/300/350), liegt das Limit eures RAMs zwischen zwei Werten muss aufgerundet werden
- [RAM] Vorsicht mit der Vdimm, es gibt diverse Berichte von degradeten CPUs durch Spannungen über 1.65V/1.7V
- [RAM] einige Timings können je nach RAM fast beliebig reduziert werden, jedoch sind geringere Werte nicht immer schneller
- [RAM] die tREFI ist AMD typisch nicht konfigurierbar
- [iGFX] die Frequenz lässt sich bei einigen Mainboards frei in 1MHz Schritten einstellen, tatsächlich gibt es jedoch durch Teiler vorgegebene Takt-Stufen (BCLK-abhängig)

Llano (FM1)

Referenztakt (BCLK): integrierter Taktgeber bis mindestens 136MHz, mit externem Taktgeber auf dem Mainboard bis über 170MHz
CPU-Takt: als Multiplikator, unlocked bei Black Editions bzw K-Modellen, sonst nur OC per BCLK
NB-Takt: als Multiplikator, unlocked bei Black Editions bzw K-Modellen, sonst nur OC per BCLK
iGFX: unlocked bei Black Editions bzw K-Modellen, sonst nur OC per BCLK
RAM: nativ von DDR3-1066 bis DDR3-1866, höhere Taktraten durch BCLK-OC

The northbridge clock (NCLK) can be indeed adjusted by dividers ranging from 2 to 15.75 (/MainPLL).
However there is a rule which limits the maximum NCLK frequency: NCLK must always be less or equal than the memory frequency (MEMCLK). Also not all of the NCLK dividers are considered desireable. They do work, but there is a minor hit in memory write performance. The "undesireable" dividers are the reason why the "clock to clock" performance is worse on certain dividers. Not because of these dividers are used, but because they are not used.

Source: http://www.xtremesystems.org/forums...U-vantage-wr&p=4922861&viewfull=1#post4922861

Here is explanation for IGP clocks.
MainPLL (3600MHz) / GPU divider (default 6) = GPU clocks (default 600)
BCLK 150 = MainPLL (5400) / GPU divider 5 = GPU clocks 1080MHz

Source: http://www.xtremesystems.org/forums...U-vantage-wr&p=4915849&viewfull=1#post4915849

1) AMD Llano OC Guide @ Corsair Forum
2) Gigabyte A55 OC Guide @ HWBOT (PDF-Download)
3) Gigabyte A75 OC Guide @ HWBOT (PDF-Download)

Trinity & Richland (FM2)

Referenztakt (BCLK): integrierter Taktgeber bis mindestens 136MHz, mit externem Taktgeber auf dem Mainboard bis über 170MHz
CPU-Takt: als Multiplikator, unlocked bei Black Editions bzw K-Modellen, sonst nur OC per BCLK
NB-Takt: als Multiplikator, unlocked bei Black Editions bzw K-Modellen, sonst nur OC per BCLK
iGFX: unlocked bei Black Editions bzw K-Modellen, sonst nur OC per BCLK
RAM: nativ von DDR3-1066 bis DDR3-2400, höhere Taktraten durch BCLK-OC

1) AMD Trinity OC Guide (ASRock) @ OC Inside
2) AMD A10-5800K & Gigabyte F2A85X-UP4 - OC Guide @ PCGH
3) Gigabyte Trinity OC Guide @ Gigabyte Blog

Kaveri / Godavari / Carrizo (FM2+)

Referenztakt (BCLK): integrierter Taktgeber bis mindestens 136MHz, mit externem Taktgeber auf dem Mainboard bis über 170MHz
CPU-Takt: als Multiplikator, unlocked bei Black Editions bzw K-Modellen, sonst nur OC per BCLK
NB-Takt: als Multiplikator, unlocked bei Black Editions bzw K-Modellen, sonst nur OC per BCLK
iGFX: unlocked bei Black Editions bzw K-Modellen, sonst nur OC per BCLK
RAM: nativ von DDR3-1066 bis DDR3-2400, höhere Taktraten durch BCLK-OC

1) ASUS Crossblade Ranger OC Guide @ ASUS ROG
2) AMD A10-7850K & Gigabyte F2A88XN-WIFI - OC Guide @ Jagat Review

Anhang 1) - Nützliches im WWW

Spoiler

1) Übersicht aller AMD APUs @ Wikipedia
2) Spezifikationen aller AMD Prozessoren @ AMD
3) Wikichip Plattform-Spezifikationen: FM1 | FM2 | FM2+
4) Retro-Reviews bei Planet3dnow: AMD A8-3870K | A10-6800K
5) Prozessor-Übersicht mit vielen Sondermodellen (einige davon werde ich hier noch nachtragen): e-junkie.de

Anhang 2) - Downloads

Spoiler

OC-Tools
1) AMD PSCheck 3.4.1 @ Overclockers.com (direkter Download)
2) AMDMsrTweaker @ GitHub & Linux Port @ Github
3) Die APU OC Tools von The_Stilt @ HWBOT
4) K15tk - Kaveri Overclocking Utility @
5) AMD Overdrive Utility @ Computerbase
6) K10stat (für Llano) @ Google Software

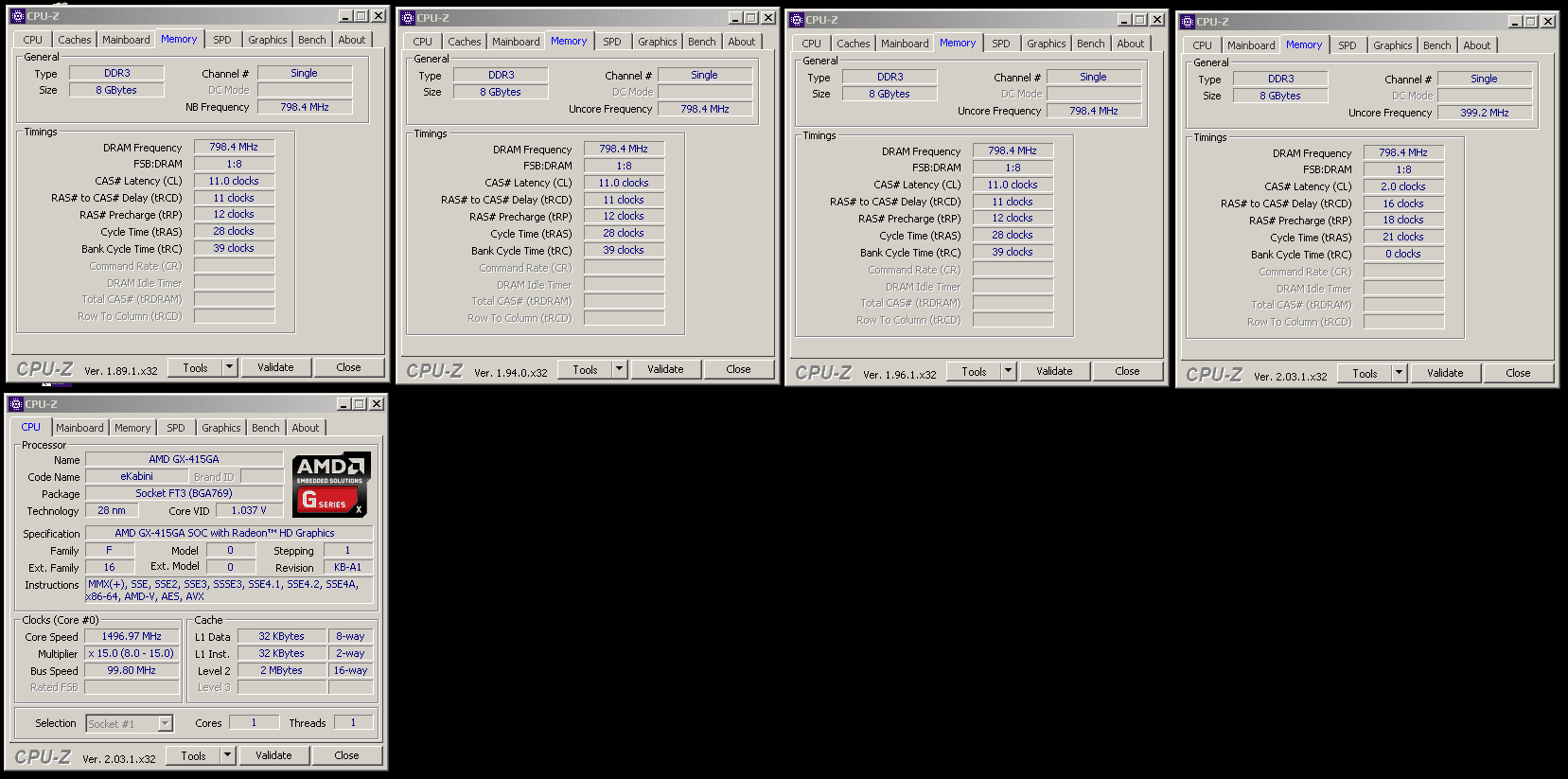

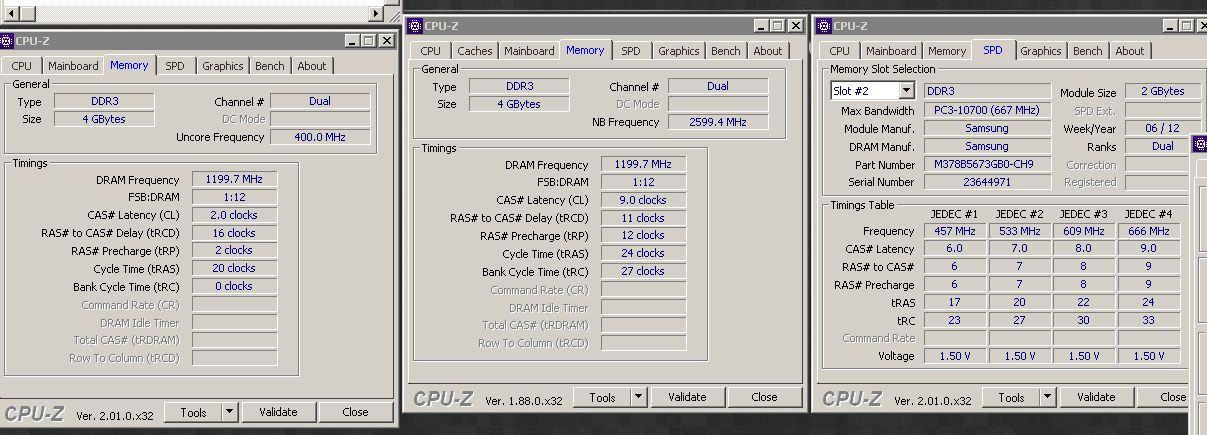

7) CPU-Z vor V2.00 zeigen die Speichertimings im Gegensatz zu neueren Versionen korrekt an (Download V1.88 (Zip))

Modifizierte BIOSe
1) ASRock/ASUS/Gigabyte/MSI Mod BIOSe mit deaktiviertem GeAPM (The_Stilt): Overclock.net

Grafik-Treiber:
1) Llano (A4/A8-3xxx) @ AMD
2) Trinity (A4/A10-5xxx) @ AMD
3) Richland (A4/A10-6xxx) @ AMD
4) Kaveri/Godavari (A4/A10-7xxx/8xxx) @ AMD (WinXP)
5) Carrizo (A4/A12-8xxx) @ AMD

Chipsatz-Treiber:

AMD bietet dieses nicht mehr direkt zum Download an. Treiber müssen also über die Support-Seiten eines Mainboard-Herstellers oder von einem OEM heruntergeladen werden.

Zum Beispiel
1) ASRock Llano @ v8.947 WinXP32/64 (direkter Download) | v12.8 WinVista/7/8 (direkter Download) | v13.15.102 Win8.1 (direkter Download)
2) MSI Trinity/Richland v9.00.100.2 @ WinXP32 (direkter Download)
3) Gigabyte Kaveri v9.00.300.304 @ WinXP32 (direkter Download)
4) ASUS Trinity/Richland/Kaveri AllinOne Repack @ WinXP32 (direkter Download) | Win10 (direkter Download)
5) Biostar FM2/FM2+ AllinOne Repack v15.200.1065 @ Win7/8/8.1/10 (direkter Download)
6) FM2+ Kaveri/Godavari/Carrizo v18.30.18 Win10/Win7 @ MSI (direkter Download)

Anhang 3) - Dual Graphics

Spoiler: Gültige Konfigurationen nach Plattform

1) Llano

• HD 6350 - A4 Series
• HD 6450 - A8, A6 & A4 Series
• HD 6570 - A8 & A6 Series
• HD 6670 - A8 & A6 Series
• HD 7350 - A4 Series
• HD 7450 - A8, A6 & A4 Series
• HD 7570 - A8 & A6 Series
• HD 7670 - A8 & A6 Series



2) Trinity

• HD 6450 - AMD A6 Series
• HD 6570 (Turks Pro) - AMD A10 & A8 Series
• HD 6670 (Turks XT) - AMD A10 Series
• HD 7450 - A6 Series
• HD 7470 - A10, A8 & A6 Series
• HD 7570 - A10, A8 & A6 Series
• HD 7670 - A10, A8 & A6 Series
• FirePro V3900/V4900 (Turks GL, Turks XT GL) - FirePro A320 & A300 (Quelle: e_junie)
• HD 7750 - A10 Series & ??? (Quelle: TechPowerUp)



3) Richland (Quelle: AMD)

• HD 6450 - AMD A6-6400K / A6-6420K
• HD 6570 - AMD A10-6800K / A10-6790K / A8-6600K / AMD A6-6400K / A6-6420K
• HD 6670 - AMD A10-6800K / A10-6790K / A8-6600K
• HD 7750 - A10 Series & ??? (Quelle: HWBOT & HWBOT-2, ggf Treiberabhängig)



3) Kaveri (Quelle: AMD)

• Radeon R5 230 “Oland LE”
• Radeon R7 240 “Oland Pro”
• Radeon R7 250 “Oland XT”
• Radeon HD 8570 OEM “Oland XT”
• Radeon HD 8670 OEM “Oland XT”
• Radeon HD 7730 “Cape Verde LE”
• Radeon HD 7750 “Cape Verde Pro”
• Radeon R7 255 OEM “Cape Verde Pro”



  Kaver Dual Graphics Performance:


  AMDs Kaveri im Dual-Graphics-Test - Hardwareluxx

  Hardwareluxx hat die Kaveri-Grafiklösung mit einer Radeon R7 250 im Dual-Graphics-Modus gekoppelt.

  www.hardwareluxx.de


  AMD Kaveri: Hersteller-Benchmarks zu "Dual Graphics"-Lösungen mit R7 240/250 veröffentlicht

  Der kalifornische Chiphersteller AMD hebt neben Frame-Pacing-, HSA- und Mantle-Funktionen auch "Dual Graphics"-Kompatibilität mit den hauseigenen Kaveri-APUs beim aktuellsten Beta-Treiber hervor. Dabei werden explizit die Radeon R7 250 sowie R7 240 in den DDR3-Versionen genannt, zu denen AMD...

  www.pcgameshardware.de

Die Liste wird ergänzt, wenn ihr entsprechende Screenshots postet. Diese sollten wenn möglich je ein GPU-Z Fenster pro GPU (alternativ GPU-Shark) und irgendeinen 3D-Benchmark enthalten, damit man auch die ungefähre Performance bzw den Zuwachs einschätzen kann.

Dual Graphics FAQ @ AMD:

https://www.amd.com/de/technologies/radeon-dual-graphics-faq

Spoiler: AMD Kaveri - Dual Graphics FAQ (2014)

Q1: What is AMD Radeon™ Dual Graphics?
A1: AMD Radeon™ Dual Graphics is an innovative technology exclusive to AMD platforms that allows AMD APUs and select AMD Radeon™ discrete graphics cards to work together. When combined, the platform delivers stunning high definition and DirectX® 11.2 and DirectX® 10 capabilities that are better than either device alone. Currently, AMD Radeon™ Dual Graphics is supported on the AMD A-Series APUs in conjunction with select AMD Radeon™ R7 series and AMD Radeon™ HD 6000 series graphics cards used under the Microsoft Windows 7 operating system.

Q2: How do I know my AMD Radeon™ HD Graphics card is capable of supporting AMD Radeon™ Dual Graphics?
A2: Go to http://www.amd.com/dualgraphics and review the Notebook and Desktop tabs to see the recommended discrete graphics card pairings for your APU.

Q3: I just bought an AMD Radeon™ R7 series graphics card. How do I configure my PC to take advantage of AMD Radeon™ Dual Graphics?
A3: To take advantage of AMD Radeon™ Dual Graphics, you must use a compatible AMD A-Series APU to pair with your supported AMD Radeon™ R7 series card. After installation of your graphics card, visit the AMD Graphics Drivers and Software Page, to download andinstall the latest AMD graphics drivers. After driver installation, the option to enable AMD Radeon™ Dual Graphics should become available in the AMD Catalyst Control Center.

Once installed, go into the “Performance” section of the AMD Catalyst Control Center and check the box that says “Enable Crossfire™.” This will allow the AMD A-Series APU graphics to work in tandem with the select AMD Radeon™ R7 series GPU installed for increased graphics performance.

Q4: Where do I plug my monitor in to get the best performance when using AMD Radeon™ Dual Graphics technology?
A4: For best performance, AMD recommends plugging the display into your discrete graphics card. This will ensure that even applications that do not take advantage of AMD Radeon™ Dual Graphics will still be able to run on the faster graphics card in your system. However, to be more accurate, we recommend that you plug your monitor into the AMD Radeon™ graphics with the higher model number. If that is your APU, plug into the motherboard, if it is your discrete graphics card, plug into that.

Q5: Why doesn’t my DirectX® 9 game look better on AMD Radeon™ Dual Graphics?
A5: AMD Radeon™ Dual Graphics was designed only for the latest DirectX® levels to allow AMD to focus resources on providing an optimal user experience on the latest graphics technologies. AMD encourages users to take advantage of these and numerous other innovations that have come to market recently by upgrading system hardware.

AMD Radeon™ HD R7 series graphics, found in both AMD A-Series APUs and discrete video cards, are designed to deliver the best possible DirectX® 11.2 experience. As such, the dual graphics performance increase is applicable to select DirectX® 11.2- and DirectX® 10-enabled applications. For DirectX® 9 applications, the combined performance will be disabled and the fastest graphics engine will perform those tasks; however, users will still experience the speed and performance of AMD Radeon™ graphics.

Q6: Does AMD Radeon™ Dual Graphics work with AMD Eyefinity technology?
A6: AMD Radeon™ Dual Graphics will support AMD Eyefinity technology as long as your discrete GPU supports AMD Eyefinity technology and monitors are plugged into the discrete GPU outputs.

Q7: With a multi-monitor setup, why do some of the displays become disabled when I enable AMD Radeon™ Dual Graphics?
A7: AMD Radeon™ Dual Graphics is a form of AMD CrossFireX™ technology, and, with the current solution, only displays from the “master” graphics device (the one that monitors are plugged into) are available. The other displays are disabled. To ensure your displays remain available, make sure to connect your displays to the “master” graphics device. The “master” device settings can be found in the AMD Catalyst Control Center, which is the user interface for the drivers and installation package.

Additional hardware (e.g. HD or 4K monitor, USB, 3.0 ports, wirelessly enabled HDTV) and/or software (e.g. multimedia applications and/or Wi-Fi access) are required for the full enablement of some features. HD/4K Video display requires an HD/4K video source. Not all features may be supported on all components or systems - check with your component or system manufacturer for specific model capabilities and supported technologies.

Foot Notes (removed)

AMD Radeon™ Dual Graphics requires an AMD “A” series APU plus an AMD Radeon™ discrete graphics configuration and is available on Windows® 7 Professional, Windows 7 Ultimate, Windows® 7 Home Premium, and/or Windows® 7 Home Basic OS. Linux OS supports manual switching which requires restart of X-Server to engage and/or disengage the discrete graphics processor for dual graphics capabilities. Additional hardware (e.g. Blu-ray drive, HD or 10-bit monitor, TV tuner, wirelessly enabled HDTV) and/or software (e.g. multimedia applications) are required for the full enablement of some features. HD Video display requires an HD video source. Not all features may be supported on all components or systems - check with your component or system manufacturer for specific model capabilities and supported technologies.

1) Boost visual performance up to 123% when you combine this AMD Quad-Core A8 APU with the AMD Radeon™ HD 6670 graphics card. Testing done in AMD Performance Labs using 3DMark Vantage – Performance Benchmark as a metric for visual performance, in the best of 3 runs. The AMD A8 APU-based system scored 4038 marks while the AMD A8 APU-based Dual Graphics system scored 9021 marks. All scores rounded to the nearest whole number. The AMD A8 APU-based system is represented by the reference design codename "Armorhead", consisting of the AMD Quad-Core A8-3850 APU with AMD Radeon™ HD 6550D Discrete Level Graphics, 8GB DDR3-1600 system memory, a Real SSD C300 hard drive (256G) and Microsoft Windows Ultimate 64-bit. The AMD A8 APU-based Dual Graphics system consists of the same hardware with the addition of an AMD Radeon™ HD 6670 discrete graphics card, creating an AMD Quad-Core A8-3850 APU with AMD Radeon™ HD 6690D2 Dual Graphics-based system. DT20112H-I3

2) AMD Eyefinity technology works with games that support non-standard aspect ratios, which is required for panning across multiple displays. To enable more than two displays, additional panels with native DisplayPort™ connectors, and/or DisplayPort™ compliant active adapters to convert your monitor’s native input to your card’s DisplayPort™ or Mini-DisplayPort™ connector(s), are required. SLS (Single Large Surface) functionality requires an identical display resolution on all configured displays.

*For more information on AMD features and software go to amd.com/featuredetails.

Dual Graphics Übersicht @ CPU-World:

Recommended graphics cards for AMD dual-graphics

Anhang 4) - APUs & Single Rank vs Dual Rank Performance

Spoiler

Test bei Computerbase:

AMDs Kaveri und der Speicher: Viel Takt und „Dual Rank“ muss es sein

Nicht nur der Speichertakt spielt bei AMDs „Kaveri“ eine Rolle, auch die Anzahl und der Aufbau der verwendeten Module hat entscheidende Auswirkungen auf die Leistungsfähigkeit.

www.computerbase.de

Rank Interleaving gibt es nicht erst seit Kaveri. 2RpC spielen also auch schon für Llano, Trinity und Richland eine Rolle.

Hier ein Vergleich mit einem A8-3870K, A10-5800K, A10-6800K und A10-7850K:

Reiche ich später nach.

Anhang 5) AM1 - Sockel FS1b (2014)

Spoiler

Die Plattform

AMDs AM1-Plattform geht offiziell an den Start - Hardwareluxx

AMDs AM1-Plattform ist nun offiziell.

www.hardwareluxx.de

AMD AM1 Platform Announced: Socketed Kabini

www.anandtech.com

Die Prozessoren (SOCs)

Boxed-Kühler AMD 1A213LQ00	Athlon 5370 (Q1/2016)	Athlon 5350 (A6-5350)	Ahtlon 5150 (A4-5150)	Sempron 3850 (E2-3850)	Sempron 2650 (E1-2650)
Cores / Threads	4 / 4	4 / 4	4 / 4	4 / 4	2 / 2
CPU Frequency	2200	2050	1600	1300	1450
GPU	HD 8400	HD 8400	HD 8400	HD 8280	HD 8240
GPU SPs	128	128	128	128	128
GPU Frequency	600	600	600	450	400
L2 Cache	2MB	2MB	2MB	2MB	1MB
TDP	25 W	25 W	25 W	25 W	25 W

Die Mainboards (angekündigt zum Launch)


Launch Coverage

AMD Athlon 5350 im Test: Der 8-Watt-Selbstbau-PC

AMDs „Kabini“ hat den Weg in den Desktop-PC gefunden. Wir testen das Flaggschiff Athlon 5350 mit der zugehörigen Plattform „AM1“ inklusive sparsamem 75-Watt-Netzteil.

www.computerbase.de

Au-Ja! - ASUS AM1M-A - Sockel AM1 (Kabini) für Übertakter - 1/13

IT-Nachrichten, Tests und Berichte

www.au-ja.de

AMD AM1 Kabini Part 2: Athlon 5350/5150 and Sempron 3850/2650 Tested

www.anandtech.com

AMD Athlon 5350 Linux Benchmarks and Review

The AMD Athlon 5350 will be the highest performing AM1 processor at launch. It provides solid low power CPU performance for this segment and GCN based GPU

www.servethehome.com

AMD Athlon 5350 APU On Linux (AM1 Platform) Review - Phoronix

www.phoronix.com

Diesen Thread widme ich allen, die sich damals im Forum aktiv an den APU Sammelthreads und Übersichten beteiligt haben. Insbesondere Reous, Low, Pirate85, Bob_Busfahrer, Novma, Chaser84, e junkie und Rest unserer kleinen OC-Crew. Vielleicht kann dieser Thread andere dazu inspirieren, sich auch wieder aktiv(er) im Forum einzubringen und Inhalte für Themen zu erstellen, die euch selbst am Herzen liegen.

Spoiler: To-Do Liste

1) Sockelfotos einfügen -- erledigt (22.0.2.23)
2) PinMap für FM2+ auftreiben
3) Dual Graphics Konfigurationen vervollständigen -- offizielle Tabellen & AMD FAQ ergänzt (22.03.23)
4) Single vs Dual Rank vs Dual Rank ohne Rank Interleaving Benchmarks nachtragen
5) AM1-Infos ergänzen -- erledigt (16.03.24)
6) K15tk Download bereit stellen



[emissary42]

Verschoben

Bei deinem A68HM Plus ist möglicherweise auch das VRM selbst ein weiterer limitierender Faktor. The Stilt hatte selbst einige A68H Modelle getestet und bei allen VRM Thermal Throtteling festgestellt, sobald man (wie auch immer) die Power Limits der CPU aufhebt und diesen Feuer gibt. Ein nachgerüsteter VRM-Kühler mit Zwangsbeatmung kann helfen, aber keine Wunder bewirken. Interessant sind die A68H Mainboards daher primär für die Carrizo APUs (7480/7680), die von den allermeisten anderen Boards ab Werk nicht unterstützt werden.



[drake23763]

Wieder was gelernt, die Carrizo APUs kannte ich noch gar nicht! Aber vermutlich gibt's für deren iGPU keine XP Treiber mehr, oder? Ich nutze die FM2+ Plattform eigentlich primär als Retro XP Maschine, und ist Kaveri/Godavri echt gut für.



[emissary42]

Offiziell gibt es keine Carrizo-Grafiktreiber für XP. Bin selbst noch auf der Suche nach einem 7680, konnte den XP Support bisher also nicht testen. Eventuell hat @e junkie das irgendwann mal probiert?

Persönlich nutze ich Llano (3870K, A75M-UD2H, TJ08) als meine ständige Retro-Kiste.



[Tzk]

Ich hatte mit einem embedded Kabini keinen ERfolg unter XP, obwohl es für Sockel AM1 noch XP Treiber für die IGP gibt... Carizzo ist ja nochmals neuer, ich glaube an der Stelle gibt's keine IGP Treiber mehr. Rein für die Cpu war es dagegen kein Problem, sprich mit (kleiner) dGPU rennt es vermutlich.



[emissary42]

@Tzk Für Embedded Kabini gibt es zwar kein offizielles Releases, aber immerhin Partner-Packages. Falls es bei dir wirklich nur ein Treiberproblem war, probier mal den:

https://download.asrock.com/Drivers/AMD/VGA/VGA(v9.00.300.2_XP_131024a-164896E-EDG_Direct).zip

GPU Support:
AMD9830.1 = "AMD Radeon HD 8400"
AMD9831.1 = "AMD Radeon(TM) HD 8400E"
AMD9832.1 = "AMD Radeon HD 8330"
AMD9833.1 = "AMD Radeon(TM) HD 8330E"
AMD9834.1 = "AMD Radeon HD 8210"
AMD9835.1 = "AMD Radeon(TM) HD 8210E"
AMD9836.1 = "AMD Radeon HD 8280"
AMD9837.1 = "AMD Radeon(TM) HD 8280E"
AMD9838.1 = "AMD Radeon HD 8240"

Das Paket enthält auch die notwendigen SB-Komponenten.



[Tzk]

Das ist der Asrock bzw. Asus Treiber für Kabini auf Sockel AM1, oder? Den hatte ich probiert, landete dann aber in einem Bluescreen (infinite loop vom Treiber) beim Neustart. Die IGP ist in meinem Fall übrigens eine 8330E in einem AMD GX-415GA, der wiedrrum in einem Fujitsu Futro S920 Thinclient beheimatet ist.

Viel Hoffnung habe ich ehrlich gesagt nicht, dass die 8330E zur Mitarbeit zu überreden ist. Einfacher wäre wohl eine low-profile dGPU und fertig.

Btw, ist das System hier im Thread eigentlich on Topic? Steht ja nur FM1/FM2(+) im Threadtitel.



[emissary42]

Das ist der Asrock bzw. Asus Treiber für Kabini auf Sockel AM1, oder?

Das ist ein Paket für die AMD Embedded G-Series von ASRock Industrial. Ähnliche Pakete gibt es aber auch aus bei anderen IPC & Embedded-Herstellern.

... landete dann aber in einem Bluescreen (infinite loop vom Treiber) beim Neustart.
Die IGP ist in meinem Fall übrigens eine 8330E in einem AMD GX-415GA, der wiedrrum in einem Fujitsu Futro S920 Thinclient beheimatet ist.

Je nachdem welchen BSOD du erhältst, könnte das auch auf ACPI-Problem hindeuten. Ggf benötigt der Thin Client ein Mod-BIOS für XP.

Btw, ist das System hier im Thread eigentlich on Topic? Steht ja nur FM1/FM2(+) im Threadtitel.

Da es wohl recht unwahrscheinlich ist, dass AM1 einen eigenen Thread bekommt, hab ich nichts dagegen den Sockel hier zu besprechen/diskutieren. Den Titel kann ich schon ändern, das Update des Startbeitrags wird etwas dauern.



[Tzk]

Ich hab dann nochmal ein XP aufgesetzt und teste... Im von dir verlinkten Treiberpaket ist meine Kabini IGP nicht gelistet, sprich ich werde den Treiber INF modden müsen. VEN_1002 DEV_9833 sind meine... Alle anderen Treiber habe ich (mal wieder) erfolgreich installieren können. Ziehe mir jetzt erstmal ein Image, damit ich nicht alle Nase lang neu installieren muss.

EDIT:
Ich habe nun nochmals drei Treiber probiert. Erstens den oben verlinkten, zweitens die Treiber von hier: https://driverpack.io/en/hwids/PCI\VEN_1002&DEV_9833?os=windows-xp-x86
Ergebnis ist:



[emissary42]

Da muss eigentlich nichts mehr gemodded werden, denn VEN_1002 & DEV_9833 sind bereits vorhanden

[ATI.Mfg.NTx86]
"%AMD9833.1%" = ati2mtag_Kabini_Mobile, PCI\VEN_1002&DEV_9833

[Strings]
AMD9833.1 = "AMD Radeon(TM) HD 8330E"

Wenn du einen 0xEA BSOD für ati2dvag bekommst, prüfe vor der Installation folgendes:

1) Sind SP2/SP3 im XP Image enthalten?
2) Ist das aktuellste .Net Framework für XP installiert?
3) Der Benutzer-Account ist Admin und WFP ist deaktiviert*

*alternativ könnte man den Treiber auch direkt in das Image integrieren, nachdem man die veralteten ATI Pakete von MS entfernt hat

Sonst wirklich nur den Grafiktreiber installieren, kein CCC usw.



[Tzk]

Ah, Missverständnis. Ich habe aktuell folgende Treiberpakete hier:

AMD-FORCED-AllInOne-5x86-9.000.300.3005-drp.zip -> DriverVer=11/29/2014, 9.000.300.3005 und 9833 enthalten.
icafe-winxp-9.00.300.3010-beta1-br294594-sep24.exe -> DriverVer=09/12/2015, 9.000.300.3010 und 9833 nicht enthalten.
VGA(v9.00.300.2_XP_131024a-164896E-EDG_Direct).zip -> DriverVer=10/24/2013, 9.000.300.2000 und 9833 enthalten.

Die ersten beiden ergaben den obigen Fehler. Allerdings hatte ich den normalen CCC Installer genutzt und den Treiber nicht via Gerätemanager und INF Auswahl installiert. Ich probiere heute abend nochmal mit dem dritter Treiber, prüfe ob .NET 3.5 SP1 wirklich installiert ist (sollte es sein...). SP3 ist drauf. WPF muss ich auch prüfen, Admin bin ich definitiv.

Danke bis hierhin, das nächste Update kommt dann später Wäre doch gelacht, wenn man das nicht ans laufen bekommt...

*alternativ könnte man den Treiber auch direkt in das Image integrieren, nachdem man die veralteten ATI Pakete von MS entfernt hat

Ja, dann muss ich aber ne neue CD für die Installation brennen. Ich habe es noch nicht geschafft XP an diesem System von USB Stick zu installieren...



[emissary42]

WFP kann dir in die Treiber-Installation grätschen, wenn beim Reboot einige der originalen Systemdateien aus den Windows CAPs wiederhergestellt werden. Diese sind wahrscheinlich nicht mit den neueren Treiberkomponenten aus dem AMD Paket kompatibel und könnten den BSOD verursachen.

P.s. Ich installiere meine gemoddeten XP images seit über 10 Jahren mit E2B von USB. Den XP Guide für E2B hatte ich dir schon einmal in einem anderen Thread verlinkt.



[Tzk]

Den XP Guide für E2B hatte ich dir schon einmal in einem anderen Thread verlinkt.

Jau, habe ich mich auch dran erinnert. Was ich damals allerdings in deinem Link überlesen hatte war dieser Hinweis hier:

‘STOP: 0x0000007B’ on IDE systems.NTDETECT.COM (e.g. some Dell PCs, ThinkPads or 865GV chipset) – replace ntdetect.com in the ISO with a patched version from here. Problem is caused because it resets the USB controller and so loses access to the USB drive.

Den Fehler bekomme ich, weil das Setup den USB Controller nicht mehr erkennt bzw. der erste Teil nicht vom Stick starten mag. Das hat allerdings früher schonmal geklappt... Ich muss mich in einer ruhigen Minute nochmal damit beschäftigen, weil ich davon ausgehe das XP auch auf der Kabini Möhre via USB installierbar ist. Aktuell bekomme ich nichtmals ein USB CDRom gebootet...

Alternativ werde ich das Setup auf einem anderen System starten und den ersten Teil dort durchlaufen lassen. Also bis zum ersten Reboot, wo XP seine Dateien auf die HDD geschrieben hat. Dann umbauen und auf dem Kabini fertig installieren. Einfach damit ich nochmal eine komplett frische Minimalinstallation habe, mit der ich testen kann.



[emissary42]

0x7B erhältst du auch wenn kein Storage-Treiber eingebunden/installiert wurde und der Controller im AHCI statt Legacy IDE Mode betrieben wird.
Den USB Controller für XP sicherheitshalber ebenfalls in den Legacy Mode (EHCI) versetzen, also wenn möglich (Smart) xHCI deaktivieren.



[Tzk]

Ich habe dann weiter experimentiert. Als erstes habe ich mal einen baugleichen PC genommen, einfach um einen Hardwaredefekt auszuschließen. Dann habe ich XP neu aufgesetzt, was ein echter Krampf war. E2B weigert sich auf dem System zu booten, obwohl das schonmal geklappt hat. Von CD booten will er auch nicht. Letztendlich habe ich XP auf einem Athlon 64 bis zum Desktop installiert, die SSD umgesteckt und dann ohne weitere Treiber auf dem Kabini gebootet. Verstehe das wer will...

Installiert ist nun ein blankes XP Pro SP3 + .NET 3.5 SP1 und sonst nix. Ich bin Admin auf dem System und nehme den von dir oben verlinkten Treiber. Installiert wird nicht über das Setup, sondern ich wähle die IGP im Gerätemanager und gehe über den Windows Dialog. Dann wird die INF ausgewählt und installiert. IDE Mode und USB Legacy Support sind im UEFI beide eingeschaltet - beides läuft auch ohne Treiber.

Und was soll ich sagen... keine 2 Minuten nach der Installation (noch vor dem Reboot!) gabs wieder einen Bluescreen mit identischem Inhalt wie oben.

Ich gebe an der Stelle auf...



[emissary42]

Find es schon weird, dass du nicht mal E2B booten kannst. Müsste mir das Ganze wohl selbst mal ansehen, aber auf Kabini hab ich überhaupt keinen Bock

Dann lieber sowas...



[Neo52]

ich hab den hier



[Tzk]

Find es schon weird, dass du nicht mal E2B booten kannst.

Ist es. Ich vermute das eventuell der E2B Stick zerschossen ist. Muss den mal auf einem anderen System gegentesten... E2B brauche ich eh nur für XP, DOS und 98SE, alles andere mache ich mit Ventoy.

Zumindest was Windows XP angeht macht der GA-415GX keinen Spaß. Win10 x64 22H2 läuft auf dem System mit 2x8gb DDR3-1600 einwandfrei, wenn auch etwas träge. Der Kabini ist aus heutiger Sicht halt ne Gurke, aber super für Retro-Gaming. Für den Moment muss ich wohl auf einen älteren Futro S900 oder auf eine low-profile dGPU mit XP Support ausweichen.

Eigentlich wollte ich das System unter XP fürs Bios Modding verwenden... Geht so natürlich nicht, schade. Ich glaube hier liegt noch irgendwo ein S900 rum, suche ich die Tage mal das Teil...



[stunned_guy]

Ich habe gerade folgendes Board hier zum Testen: HP AAHD2-HY Sockel FM1
Hersteller ist laut CPU-Z Pegatron, ein 2ACF.
Da kann man im BIOS (wenn man überhaupt vom BIOS sprechen kann) so gut wie nichts einstellen.

AMD A4-3420 @ 2794.84 MHz - CPU-Z VALIDATOR

[pgvy04] Validated Dump by stunned_guy (2023-11-28 18:58:24) - MB: PEGATRON CORPORATION 2ACF - RAM: 4096 MB

valid.x86.fr

Kann man sich mit dieser Plattform einen Retro-Spiele-PC zusammenstellen oder ist der hoffnungslos zu schwach. Als Prozessor habe ich erstmal nur den kleinen A4-3420 da.



[Tomy_The_Kid]

Kann man sich mit dieser Plattform einen Retro-Spiele-PC zusammenstellen oder ist der hoffnungslos zu schwach. Als Prozessor habe ich erstmal nur den kleinen A4-3420 da.

Was soll den darauf laufen?



[emissary42]

@stunned_guy Das hängt ganz davon ab, wie alt deine Retro-Spiele sind und ob du mit iGFX spielen willst, oder noch eine dGPU dazu kommt.

Benchmarks:

AMD A4 3400 APU Review - KitGuru

Today we are looking at the low cost, low power AMD APU - called the A4 3400. In terms of the hierar

www.kitguru.net

AMD A4-3400 – Llano Dual-Core im Kurztest

Haben wir die kleineren Prozessor-Modelle bisher bei Technic3D eher weniger behandelt, haben wir heute mit dem AMD A4-3400 seit langem mal wieder einen Dual-Core Prozessor auf dem Teststand. Die "APU" mit integrierter Radeon Grafik will sich vor allem für HTPCs empfehlen. Der folgende Test zeigt...

www.technic3d.com



[stunned_guy]

Da laufen Spiele, die ich damals im Zeitraum 2004 bis 2010 gespielt habe. C&C, Dune, Siedler2, Call of Duty, Medal of Honor, paar Autorennen, Heroes of M&M II, Flatout, Lands of Lore.
Also alles ohne weitere Anforderungen.

Eine eigene Grafikkarte würde ich trotzdem verbauen.



[Tzk]

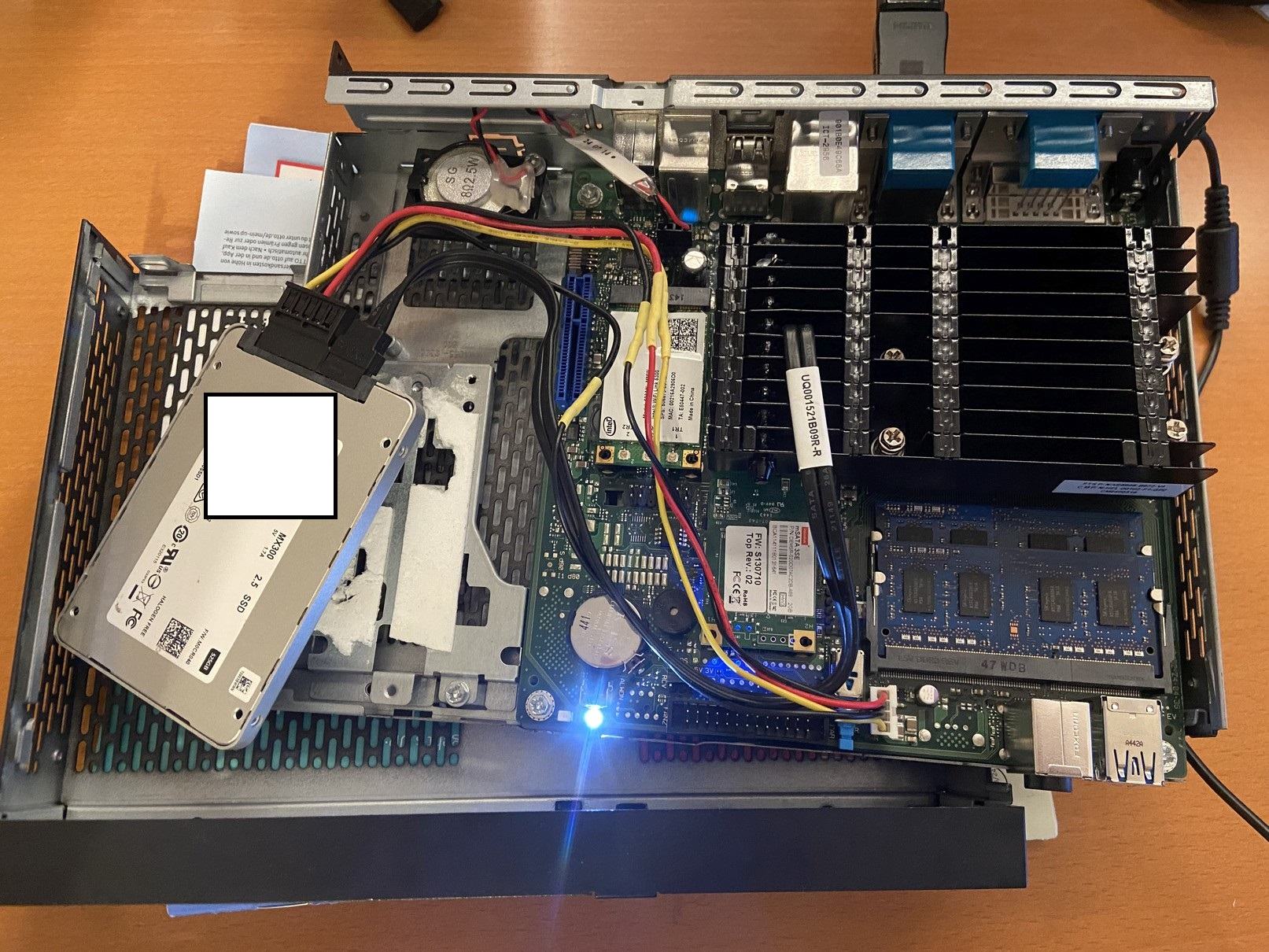

Ich buddel den Thread dann nochmal aus, denn es gibt in Sachen Thinclient Neuigkeiten. Im VoodooAlert hat nämlich jemand einen Kabini in Form des Futro S720 unter XP ans rennen bekommen. Der S920 hat nur ein paar Features mehr und eine andere Cpu, sonst ist alles gleich. Und was soll ich sagen, mit dem Catalyst 14.4 Pack 3 funktioniert es. Entscheidend ist das Pack 3, weil dort wohl der Support für die 8330E IGP drin ist. Wieder was gelernt...

Score könnte besser sein, aber das hier ist wirklich nur flott durchgebootet und nix optimiert.



[Schokoladengeschmack]

Sehr interessante Speichertimings



[drake23763]

Das ist doch in etwa 9600pro/xT Niveau, oder? Eigentlich top für alte dx7 und vielleicht dx8 Games



[emissary42]

Entscheidend ist das Pack 3, weil dort wohl der Support für die 8330E IGP drin ist. Wieder was gelernt...

Weird, dass nur diese Version laufen soll. Ich hatte sogar in der INF nachgesehen und kontrolliert, dass die HD 8330E drin ist, bevor ich dir den Download verlinkt hab.

Sehr interessante Speichertimings

CPU-Z bis mindestens Version 1.88 sollte sie bei der Plattform korrekt anzeigen. Ich hab damals für HWBOT auch einen Mix aus der aktuellsten CPU-Z Version für CPU/MB/SPD und einer älteren Version für die Timings verwenden müssen.

DOWNLOADING CPU-Z_1.88-EN.ZIP | CPUID

System information software

www.cpuid.com

Download-Link ist auch im Startbeitrag ergänzt.



[Tzk]

Das ist doch in etwa 9600pro/xT Niveau, oder?

Der 01er ist hart im Cpu Limit, weshalb die Ergebnisse z.B. bei einer 9800Pro von ~13000 Punkten (Athlon XP) bis locker über 35000 Punkte (C2D) reichen können. Aber ja, deine Einordnung stimmt grob.

Das geniale an der Kiste ist die voll passive Kühlung und die Möglichkeit eine mSATA SSD und eine 2.5" SATA SSD zu verbauen. mPCIe für Wifi und ein PCIe x4 Slot ist auch noch drin. Für einen Idle Verbrauch <10W und einen Maximalverbrauch von 40-50W ist das Teil schon echt gut.

Weird, dass nur diese Version laufen soll. Ich hatte sogar in der INF nachgesehen und kontrolliert, dass die HD 8330E drin ist, bevor ich dir den Download verlinkt hab.

Ja, hatte ich auch. Ich bekam mit den anderen Treibern innerhalb weniger Minuten einen Bluescreen, selbst vor dem Neustart. Das einzige was nun anders ist: Separater ACPI Treiber und eben der andere GPU Treiber. Ich hatte mir ein Image der Installation gemacht bevor ich den Catalyst installiert habe. Das spiele ich immer zurück und teste dann jeweils ob es geht. Kann gerne nochmal mit den anderen Treibern testen, aber es ist echt komisch...

EDIT:
CPU-Z bis v1.96.1 geht problemlos, v2.03.1 geht nicht mehr.



[drake23763]

@Tzk 40-50w max? Dann würde ich sff Fans wohl doch eher zu einem Athlon 5350 build raten. Da hätte ich - wenn ich mich Recht erinnere - 30w max und 17k 3dmarks im 01er

Aber egal, eigentlich sind beides super retro Platformen und man kann ja nach Verfügbarkeit gehen



[Tzk]

Den realen Verbrauch unter Volllast habe ich nicht gemessen, das Teil hat schlicht ein 20V 2A Netzteil, das effektiv nicht mehr als 50W werden können. Real liegt der Verbrauch vermutlich deutlich darunter... Der AMD GA-415GX ist ja nichts anderes als der Athlon 5350, nur embedded. Ist ja beides Kabini, nur einmal gesockelt und einmal verlötet.

Gibt's eigentlich OC Tools für Kabini?

Der Futro S920 ist passiv gekühlt und schaut als Bastelsetup aktuell so aus:



[emissary42]

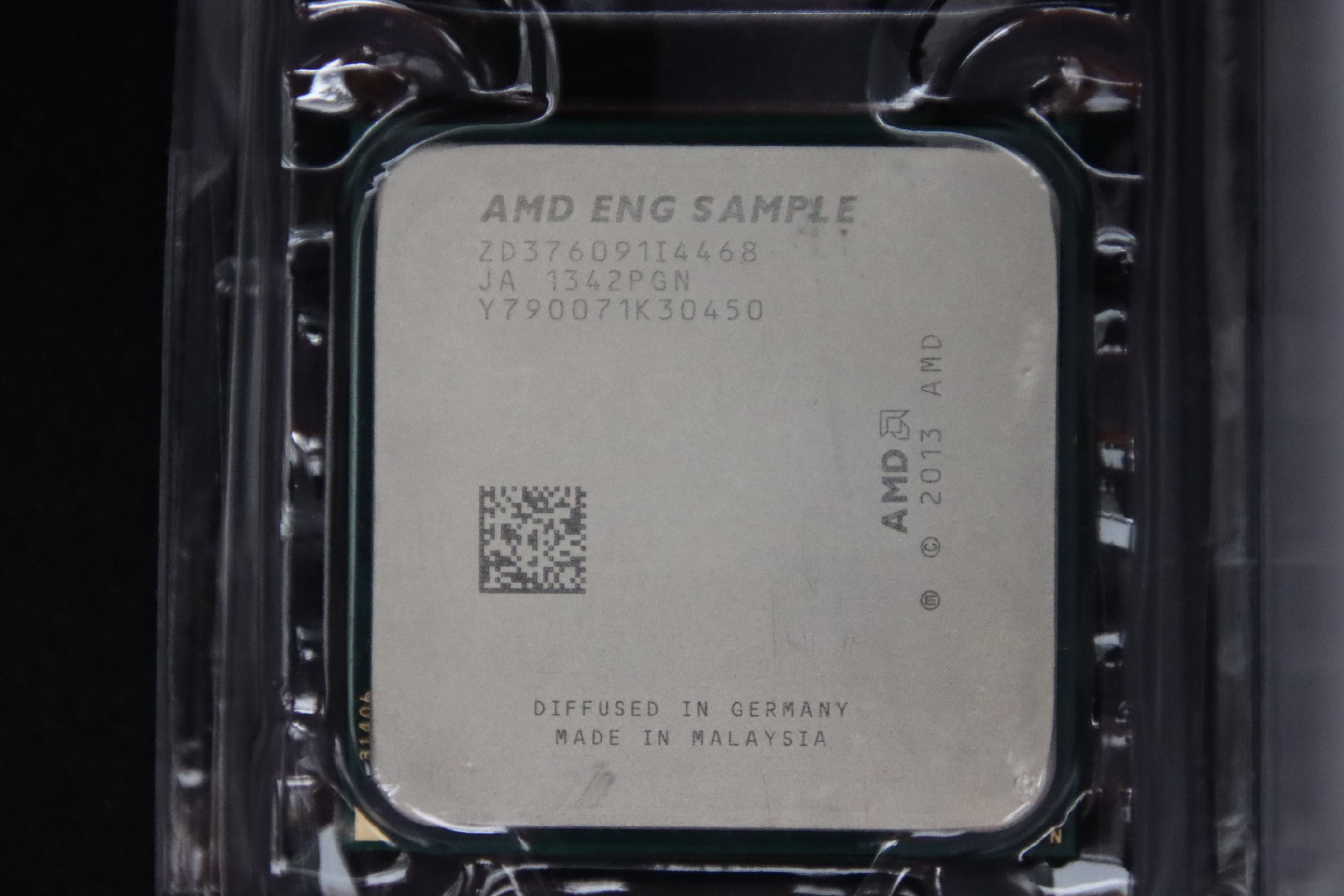

Nach über 10 Jahren zu mir zurückgekehrt:

Als Bürosystem in Verwendung, nach einem Netzteildefekt (SST-ST35F) ausgemustert und nun von einem Notebook ersetzt.



[Strikeeagle1977]

Und was soll ich sagen, mit dem Catalyst 14.4 Pack 3 funktioniert es. Entscheidend ist das Pack 3, weil dort wohl der Support für die 8330E IGP drin ist.

wird das auch verlinkt , oder ist das easy bei AMD zu finden?

Ich finde AM1 und embedded Teile von Fusion passen hier super rein, gerade , weil es sich für Retro mega anbietet.
