AMD HD 6850 RV940 (Barts) Sammelthread

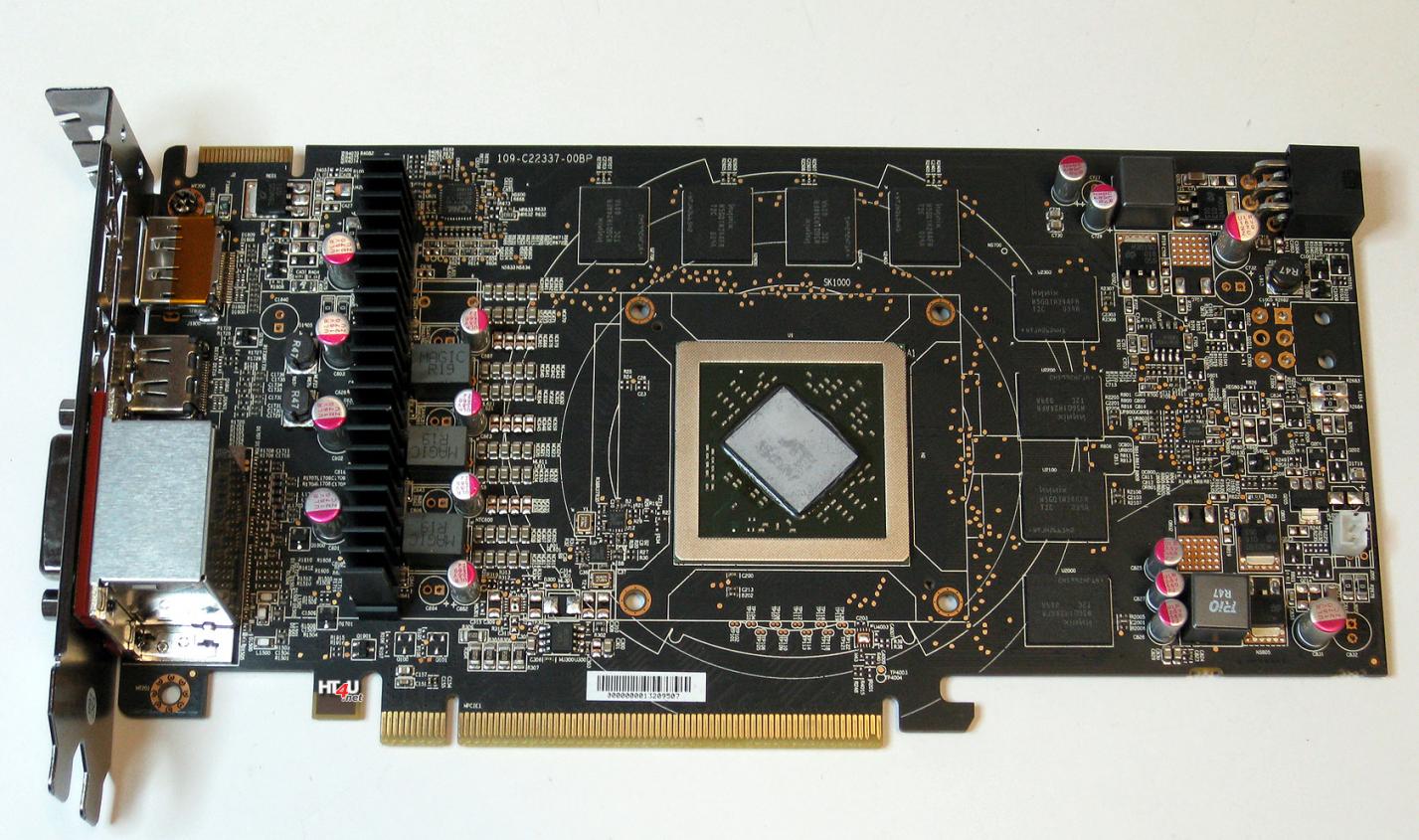

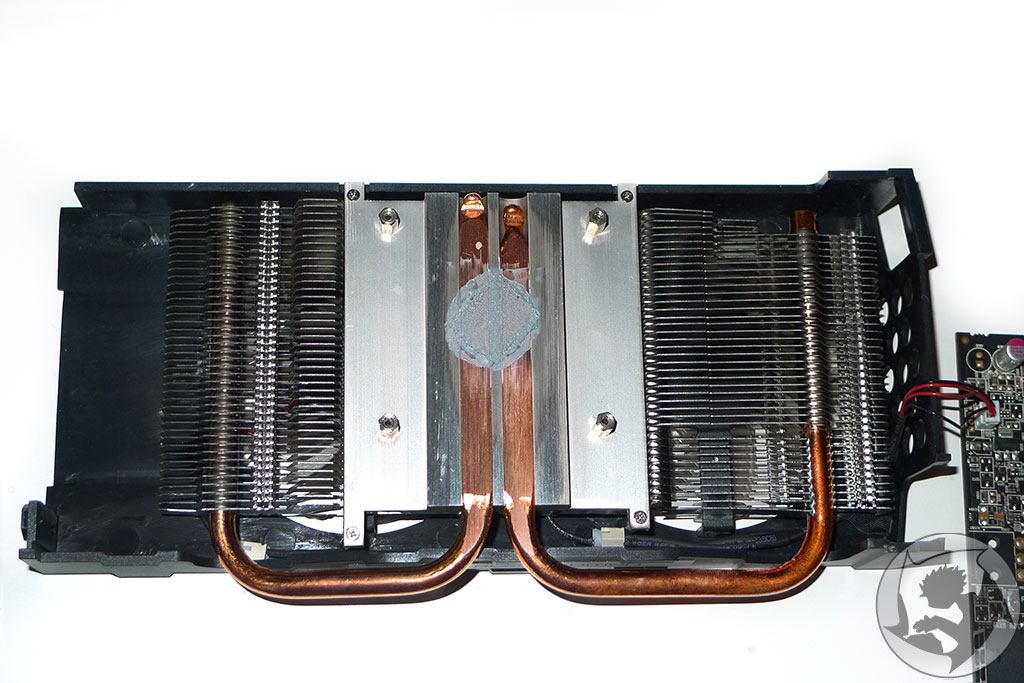

Impressionen der Karte:
Weitere Bilder zur Karte, Detailaufnahmen der GPU und des Speichers findet ihr im Hardwareluxx-Artikel
Technische Daten der HD 6850 - RV940
- Chip = RV940
- Fertigung = 40 nm
- Chip Größe = 255 mm²
- Transistoren = 1,7 Milliarden.
- Chiptakt = 775 MHz
- Shadertakt = 775 MHz
- Pixel-Pipelines = keine
- Shader-Einheiten (MADD) = 192 (5D) (960)
- FLOPs (MADD/ADD) = 1,49 T.flops
- ROPs = 32
- Pixelfüllrate = 24,8 GPix/s
- TMUs = 48
- TAUs = 48
- Texelfüllrate = 37,2 GTexell/s
- Vertex-Shader = kein
- Unified-Shaderin Hardware = √
- Pixelshader = SM 5.0
- Vertexshader = SM 5.0
- Geometryshader = √
- Memory
- Art = Hynix
- Speichermenge = 1024 MB GDDR5
- Speichertakt = 1000 MHz
- Speicherinterface = 256 Bit
- Speicherbandbreite = 128,0 GB/s
- Stromaufnahme >>> 127 Watt TDP Last / 19 Watt TDP idle (über einen 1x 6xPin Anschluß)
- Die Karte besitzt Shader 5.0, dass heißt sie hat DX11 Unterstützung!
- Die Karte nutzt PCIe 2.0, ist aber völlig abwärtskompatibel.
Erste Tests der Karte:
Code:
[B]Single GPU:[/B]
[url=http://www.hardwareluxx.de/index.php/artikel/hardware/grafikkarten/16772-xxl-test-amd-radeon-hd-6870-und-6850.html][b]XXL-Test AMD Radeon HD6870 und HD6850 (Hardwareluxx.de)[/b][/url]
[url=http://www.guru3d.com/article/radeon-hd-6850-6870-review/]Radeon HD6870 und HD6850 Review (guru3d.com)[/url]
[url=http://www.computerbase.de/artikel/grafikkarten/2010/test-amd-radeon-hd-6870-und-hd-6850-update-2/]Test: AMD Radeon HD 6870 und HD 6850 (Update 2) - 22.10.2010 - ComputerBase[/url]
[url=http://www.pcgameshardware.de/aid,795021/Radeon-HD-6870-und-HD-6850-im-Test-AMDs-zweite-DirectX-11-Generation/Grafikkarte/Test/]Radeon HD 6870 und HD 6850 im Test: AMDs zweite DirectX-11-Generation[/url]
[url=http://www.anandtech.com/show/3987/amds-radeon-6870-6850-renewing-competition-in-the-midrange-market]AMD’s Radeon HD 6870 & 6850: Renewing Competition in the Mid-Range Market - AnandTech :: Your Source for Hardware Analysis and News[/url]
[url=http://www.tomshardware.com/reviews/radeon-hd-6870-radeon-hd-6850-barts,2776.html]AMD Radeon HD 6870 And 6850: Is Barts A Step Forward? - tomshardware.com[/url]
[url=http://ht4u.net/reviews/2010/amd_radeon_hd_6850_hd_6870_test/]Radeon HD 6870 und HD 6850 im Test - Frontalangriff auf GeForce GTX 460[/url]
[B]
Crossfire:[/B]
[url=http://techpowerup.com/reviews/ATI/Radeon_HD_6850_CrossFire/]AMD Radeon HD 6850 CrossFire - techPowerUp[/url]
[url=http://www.guru3d.com/article/radeon-hd-6850-6870-crossfirex-review/]Radeon HD6870 und HD6850 CrossfireX Review (guru3d.com)[/url]Geizhals Links:
Code:
[URL=http://preisvergleich.hardwareluxx.de/?cat=gra16_512&v=e&plz=&dist=&xf=891_Radeon%20HD%206850&sort=p]HWluxx Preisvergleich - HD6850[/URL]Taktraten der werksseitig übertakteten Modelle (Reihenfolge GPU/ Shader/ VRAM):
Code:
[LIST]
[*]- [URL="http://preisvergleich.hardwareluxx.de/a582185.html"]Asus EAH6850, 1024MB (790/790/1000)[/URL]
[*]- [URL="http://preisvergleich.hardwareluxx.de/a582201.html"]PowerColor HD6850, 1024MB (800/800/1050)[/URL]
[*]-
[*]-
[*]-
[*]-
[*]-
[*]-
[*]-
[*]-
[*]-
[/LIST]Treiber:
Code:
Alle Infos und neuste Treiber findet ihr in diesem Thread [URL="http://www.hardwareluxx.de/community/f14/die-aktuellen-nvidia-geforce-treiber-fuer-winxp-7-und-vista-weitere-os-part-5-a-720380.html"]hier[/URL]
[B]Aktuelle finale Treiber[/B]
Windows XP x86:
[url=http://game.amd.com/us-en/drivers_catalyst.aspx?p=xp/radeonx-xp]Version 10.10[/url]
Windows XP x64:
[url=http://game.amd.com/us-en/drivers_catalyst.aspx?p=xp64/radeonx-xp64]Version 10.10[/url]
Vista/Win7 x86:
[url=http://game.amd.com/us-en/drivers_catalyst.aspx?p=vista32/common-vista32]Version 10.10[/url]
Vista/Win7 x64:
[url=http://game.amd.com/us-en/drivers_catalyst.aspx?p=vista64/common-vista64]Version 10.10[/url]Tools:
Code:
[COLOR="Red"][B]Grafikkarten Analyse Tool Gpu-Z[/B][/COLOR] [URL="http://www.techpowerup.com/downloads/811/TechPowerUp_GPU-Z_v0.0.9.html"]hier[/URL]
[B][COLOR="Red"]
RivaTuner zum OC der Graka[/COLOR][/B] [url=http://downloads.guru3d.com/downloadget.php?id=163&file=5&evp=2d213e528fb556c354432a3976bff55a]hier[/url]
[B][COLOR="Red"]AtiTool zum OC der Graka[/COLOR][/B] [url=http://www.computerbase.de/downloads/software/systemprogramme/grafikkarten/atitool/]hier[/url]
[B][COLOR="Red"]MSI Afterburner[/COLOR][/B] [url=http://www.computerbase.de/downloads/system/grafikkarten/msi-afterburner/]hier[/url]FAQ:
Wie laut ist die Karte?
- Im Vergleich zum direkten Vorgänger, der HD5770, ist die Karte sowohl unter Last, als auch ohne Belastung minimal lauter. Dennoch kann man sagen, AMD hat ihre Sache recht gut gemacht, denn die Karte legt sowohl in der Transistoranzahl als auch in der Leistung deutlich zum Vorgänger zu. Im Vergleich zu den Leistungsmäßig ebenbürtigen HD58x0 Karten liegt die HD6850 aber vorn. Sowohl NVidias Mittelklasse (Konkurenz der HD6850 - 460GTX 768MB) als auch NVidias HighEnd GF100 Karten liegen im idle ein Stück unter AMD, dafür unter Last gut darüber. Zur Schwesterkarte HD6870 gibt es keinen nennenswerten Lautstärkeunterschied.
Dennoch bleibt zu erwähnen, dass Lautstärke äußerst subjektiv ist. Man kann diese zwar einheitlich messen, aber jeder Mensch nimmt verschiedenen Frequenzen anders wahr.
Messungen zur Lautstärke
Wie hoch ist der Stromverbrauch?
- Auch beim Stromverbrauch hat AMD ihre neue Mittelklasse wieder etwas effizienter gemacht. Im Vergleich zur Konkurenz (460GTX) liegt man auf gleichem Niveau. Auch im Vergleich zu den Karten aus eigenem Haus (Vorgänger HD5770, sowie die Top Produkte HD5850/HD5870) leistet sich die HD6850 keinen Ausrutscher im idle. Die Karte hält laut diversen direkt Karten Messungen ihre angegebene TDP von 19 Watt im idle ein. Man plaziert sich im idle minimal unterhalb der HD6870.
Unter Last bewegt man sich gute 25% über der Vorgängerkarte aus eigenem Haus auf Niveau der HD5850. Im Vergleich zur NVidia Konkurenz liegt man minimal drüber, ist dafür aber auch deutlich Leistungsfähiger. Die Top HighEnd Karten seitens NVidia und AMD liegen aber deutlich über der HD6850. Ebenso hält man die angegebene TDP auch unter Spiele Last ein.
Im absoluten Volllastbetrieb (Furmark) liegt man gute 15% unterhalb der HD5850. NVidias 460GTX sowie die HD5770 sind deutlich drunter, aber auch deutlich Leistungsschwächer. In Furmark hält man nur ganz knapp die 127 Watt TDP ein.
In Sachen Effizienz hat man auch hier ganz klar einen Schritt zugelegt, trotz gleichem Hestellungsprozess.
Messungen zum Stromverbrauch
(Gesamtsystemmessungen sind nicht 100% Vergleichbar)
Wie heiß darf meine Karte werden?
- AMD hat scheinbar an der Lüftersteuerung nicht viel verändert zu den Karten der Vorgängergeneration. Temperaturtechnisch bewegt man sich sowohl idle als auch im Lastbetrieb ca. auf gleichem Niveau mit den HD5xxx Karten. Im Vergleich zu NVidia ist man ohne Last etwas drunter. Begründen lässt sich dies durch einen schneller drehenden Lüfter, welcher dann auch lauter ist. Unter Last hingegen ist man durchgängig ein Stück kühler.
Messungen zur Temperatur
Passt die Karte in mein Gehäuse?
- Mit einer Länge von ca. 23 cm ist das PCB minimal länger als der direkte Vorgänger. Aber immernoch etwas kürzer als die Top HighEnd AMD Modelle. Im Vergleich zur Konkurenz von NVidia bewegt man sich zwisch der 460GTX und der 470GTX. Potenzielle Käufer der Karten sollten sich dessen vorher bewusst sein und schauen, dass ihr Case auch dementsprechend Platz bietet. Der Stromanschluss wurden entgegen der Schwesterkarten HD6870 an die hintere Kante der Karte gelegt.
Wie gut läßt sich die Karte übertakten?
- Das Übertaktungspotential der Karte scheint laut aktuellem Kenntnisstand nur sehr gering auszufallen. Dennoch eine ganze Ecke mehr, als es die HD6870 zulässt. Der Basistakt von 775MHz ist bietet also noch etwas Luft nach oben. Da sich im Moment die Spannung der Karte nicht weiter erhöhen lässt (per Software) kann man hier noch kein endgültiges Fazit abgeben. Laut diversen Tests lassen sich die HD6850 GPUs ca. um10-15% übertakten. Auch beim Speicher scheit die Karte kein OC Wunder zu sein. AMD typisch skalliert die Karte nicht ganz 1:1 mit dem Takt.
Erste Overclocking-Versuche und Vergleichs-Benchmarks
Performance
- Hier findet ihr eine kleine Auswahl von unseren Benchmarks um euch erstmal einen Überblick zu verschaffen, wo sich die Karte Leistungstechnisch einordnet. Alle weiteren Infos und Benchmarks findet ihr natürlich in unserem Online Artikel. Zu unserem Online Artikel gelangt ihr ->
Weitere Benchmarks im Hardwareluxx-Artikel zur AMD Radeon HD 6870
Andere Kühllösungen
- Wir werden sehen was uns erwartet
Allgemeine Hinweise
Um das Geflame, Gespame oder sonstige Unannehmlichkeiten zu minimieren wird gebeten, im Falle eines Verstoßes den „Beitrag-melden“ - Button (
Solche oder nicht Themenbezogene Beiträge werden dann entfernt.
Grüße, fdsonne
Zuletzt bearbeitet:
dafür 2Lüfter und ist mega leise
)
