AMD Radeon HD 6970 Sammelthread

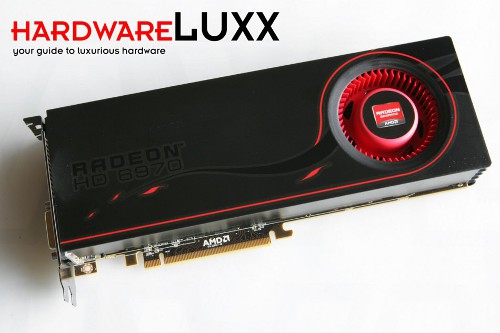

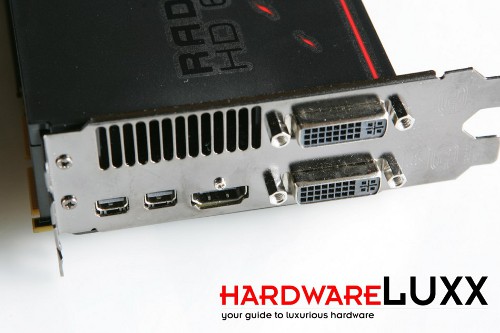

Impressionen der Karte:
Weitere Bilder zur Karte, Detailaufnahmen der GPU und des Speichers findet ihr im Hardwareluxx-Artikel
Technische Daten der AMD Radeon HD 6970
- Chip = Cayman XT
- Fertigung = 40 nm
- Chip Größe = 389 mm²
- Transistoren = 2,6 Milliarden.
- Chiptakt = 880 MHz
- Shadertakt = 880 MHz
- Pixel-Pipelines = keine
- Shader-Einheiten (MADD) = 384 (4D)
- FLOPs (MADD/ADD) = 2,7 T.flops
- ROPs = 32
- Pixelfüllrate = 28,1 GPix/s
- TMUs = 96
- TAUs = 96
- Texelfüllrate = 84,5 GTexell/s
- Vertex-Shader = kein
- Unified-Shaderin Hardware = √
- Pixelshader = SM 5.0
- Vertexshader = SM 5.0
- Geometryshader = √
- Memory
- Art = Hynix
- Speichermenge = 2048 MB GDDR5
- Speichertakt = 2750 MHz
- Speicherinterface = 256 Bit
- Speicherbandbreite = 176,0 GB/s
- Stromaufnahme >>> 250 Watt TDP Last / 20 Watt TDP idle (über einen 1x 6xPin- und 1x 8xPin-Anschluß)
- Die Karte besitzt Shader 5.0, dass heißt sie hat DX11 Unterstützung!
- Die Karte nutzt PCIe 2.0, ist aber völlig abwärtskompatibel.
Erste Tests der Karte:
Code:
[B]Single GPU:[/B]
[url=http://www.hardwareluxx.de/index.php/artikel/hardware/grafikkarten/16815.html][b]Test: AMD Radeon HD 6970 (Hardwareluxx.de)[/b][/url]
[url=http://www.guru3d.com/article/radeon-6950-6970-review/]Test: AMD Radeon HD 6970 review (guru3d.com)[/url]
[url=http://www.computerbase.de/artikel/grafikkarten/2010/test-amd-radeon-hd-6970-und-hd-6950/2/#abschnitt_eckdaten_im_vergleich]Test: Test: AMD Radeon HD 6970 (ComputerBase)[/url]
[url=http://www.pcgameshardware.de/aid,803440/Radeon-HD-6970-und-HD-6950-im-Test-AMDs-neue-Oberklasse-Grafikkarten/Grafikkarte/Test/]Test: AMD Radeon HD 6970 (PCGH)[/url]Geizhals Links:
Code:
[URL=http://preisvergleich.hardwareluxx.de/?cat=gra16_512&asuch=hd%206970]HWluxx Preisvergleich - Radeon HD 6970[/URL]Taktraten der werksseitig übertakteten Modelle (Reihenfolge GPU/ Shader/ VRAM):
Code:
[LIST]
[*]-
[*]-
[*]-
[*]-
[*]-
[*]-
[*]-
[/LIST]Treiber:
Code:
Alle Infos und neuste Treiber findet ihr in diesem Thread [URL="http://www.hardwareluxx.de/community/f14/die-aktuellen-ati-amd-catalyst-treiber-fuer-winxp-vista-und-7-sammelthread-8-a-766523.html"]hier[/URL]
[B]Aktuelle finale Treiber[/B]
Windows XP x86/x64, Windows Vista x86/x64 und Windows 7 x86/x64:
[url=http://www.amd.com/de/Pages/AMDHomePage.aspx]klick mich[/url]Tools:
Code:
[COLOR="Red"][B]Grafikkarten Analyse Tool Gpu-Z[/B][/COLOR] [URL="http://www.techpowerup.com/downloads/811/TechPowerUp_GPU-Z_v0.0.9.html"]hier[/URL]
[B][COLOR="Red"]
RivaTuner zum OC der Graka[/COLOR][/B] [url=http://downloads.guru3d.com/downloadget.php?id=163&file=5&evp=2d213e528fb556c354432a3976bff55a]hier[/url]
[B][COLOR="Red"]AtiTool zum OC der Graka[/COLOR][/B] [url=http://www.computerbase.de/downloads/software/systemprogramme/grafikkarten/atitool/]hier[/url]
[B][COLOR="Red"]MSI Afterburner[/COLOR][/B] [url=http://www.computerbase.de/downloads/system/grafikkarten/msi-afterburner/]hier[/url]FAQ:
Wie laut ist die Karte?
- "Der sehr gute Eindruck bei den Last-Temperaturen für die Radeon HD 6950 setzt sich bei der Lautstärke fort. Die Karte bleibt extrem ruhig und setzt sich zwischen die beiden Modelle der Radeon-HD-6800-Serie, die sich durch ihre besonders hohe Effizienz auszeichneten. Für die Radeon HD 6970 gelten etwas andere Vorgaben, soll sie doch die maximal zu erreichende Single-GPU-Performance für AMD darstellen. Sie siedelt sich im oberen Mittelfeld an. Bei NVIDIA hat sich also einiges getan und man gehört unter Last nicht mehr zu den Schreihälsen und lässt AMD, zumindest bei der schnellsten Single-GPU-Karte hinter sich."
Messungen zur Lautstärke
Wie hoch ist der Stromverbrauch?
- "Auch wenn AMD die minimale Leistungsaufnahme bei der Radeon HD 5800 niedriger angibt, scheinen erste die Karten der neuen Radeon-HD-6900-Serie in der Lage zu sein diese Vorgaben auch umzusetzen. Beide Modelle verbrauchen einige Watt weniger als die direkten Vorgänger und erreichen bisher unerwartete Werte in den Grafikkartentests.
Der Multi-Monitor-Verbrauch wird für viele immer wichtiger und so haben wir uns auch diesen etwas genauer angeschaut. Einmal schlossen wir zwei 24-Zoll-Monitore mit jeweils 1920x1200 Pixeln an und ein anderes mal versuchten wir den Mischbetrieb von 24-Zoll-Monitor mit 1920x1200 Pixeln und einem 30-Zoll-Monitor mir 2560x1600 Pixeln. Sowohl für die Radeon HD 6970, wie auch für das kleinere Modell Radeon HD 6950 steigt der Verbrauch im Multi-Monitor-Betrieb um etwa 30-40 Watt an."
Messungen zum Stromverbrauch
(Gesamtsystemmessungen sind nicht 100% Vergleichbar)
Wie heiß darf meine Karte werden?
- "Gewohnt solide präsentieren sich die Temperaturen für die beiden neuen Karten. Hier arbeiten eigentlich alle aktuellen Karten bzw. Kühler sehr gut und sorgen für angenehm niedrige Temperaturen, die meist auch mit einer geringen Lautstärke einhergehen.
Positiv überrascht sind wir von den 76 °C die wir für die Radeon HD 6950 unter Last messen konnten. Auch mehrmalige Durchläufe in Mafia II mit höchsten Settings ließen die Karte nicht wärmer werden. Ob dies zulasten der Lautstärke geht, werden die beiden folgenden Messungen zeigen müssen. Die Radeon HD 6970 bewegt sich mit ihren 85 °C ebenfalls auf gutem Niveau, gerade im Vergleich zu den eher hitzigen GeForce-Karten."
Messungen zur Temperatur
Passt die Karte in mein Gehäuse?
- "Misst das PCB der Radeon HD 6870 noch 24 cm, kommt die neue Radeon HD 6970 auf eine Länge von 26,5 cm. Beim Design hat sich nichts weiter getan, ebenso wie beim Kühler, bis auf die angesprochene Länge."
Wie gut läßt sich die Karte übertakten?
- "Sowohl die Overdrive-Option, als auch externe Programme erlauben derzeit nur sehr geringe Änderungen am Takt der Radeon HD 6970 und 6950. Dennoch haben wir uns etwas am Overclocking versucht und dazu auch entsprechende Benchmarks erstellt.
Mithilfe des MSI Afterburner erreichten wir für die Radeon HD 6950 einen GPU-Takt von 840 MHz - also nur 40 MHz mehr als im Referenzdesign. Weder über den Afterburner oder die Overdrive-Option konnten wir einen höheren Takt einstellen. Den Speicher konnten wir mit 1325 MHz arbeiten lassen, also 75 MHz mehr als vorgesehen.
Für die Radeon HD 6970 erreichten wir einen GPU-Takt von 950 MHz - 70 MHz mehr als im Referenzdesign. Auch hier ist dies das Maximum, welches über den Afterburner oder Overdrive einstellbar war. Beim Speicher konnten wir noch 25 MHz drauflegen und erreichten 1400 MHz."
Erste Overclocking-Versuche und Vergleichs-Benchmarks
Performance
- Hier findet ihr eine kleine Auswahl von unseren Benchmarks um euch erstmal einen Überblick zu verschaffen, wo sich die Karte Leistungstechnisch einordnet. Alle weiteren Infos und Benchmarks findet ihr natürlich in unserem Online Artikel. Zu unserem Online Artikel gelangt ihr über diesen Link.
Weitere Benchmarks im Hardwareluxx-Artikel zur ATI Radeon HD 6970
Andere Kühllösungen
- Wir werden sehen was uns erwartet
Allgemeine Hinweise
Um das Geflame, Gespame oder sonstige Unannehmlichkeiten zu minimieren wird gebeten, im Falle eines Verstoßes den „Beitrag-melden“ - Button (
Solche oder nicht Themenbezogene Beiträge werden dann entfernt.
Grüße, Stegan
Zuletzt bearbeitet von einem Moderator:
Aber Sapphire selber kann dir nicht helfen? Die hatten mir damals auch gut geholfen mit meiner 5770 Vapor-X.
