[Sammelthread] AMD Radeon HD 7870 (Pitcairn XT) - Bei Fragen die erste Seite lesen

AMD Radeon HD 7870 (Pitcairn XT) Sammelthread​


Impressionen der Karte:






User-Fotos der Sapphire 7870 OC


Technische Daten der Radeon HD 7870


  • Chip = Pitcairn XT
  • Fertigung = 28 nm (TSMC)
  • Transistoren = 2,8 Milliarden
  • Die-Größe = 212 mm²
  • Chiptakt = 1000 MHz
  • Shadertakt = 1000 MHz
  • Speichertakt = 1200 MHz
  • Speichergröße = 2048 MB
  • Speichertyp = GDDR5 (Hynix - wie bei der 6970)
  • Speicherinterface = 256 Bit
  • Speicherbandbreite = 153,6 GB/s
  • Shader Model = 5.1
  • DirectX = 11.1 (Unterstützt damit herstellerunabhängiges Stereoscopic 3D)
  • Shader-Einheiten = 1280 (1D)
  • Texture Mapping Units (TMUs) = 80
  • Raster Operations (ROPs) = 32
  • Rechenleistung Single Precision (SP) (MADD) = 2.560 GFLOPs
  • Pixelfüllrate = 32.000 MPix/s
  • Texelfüllrate = 80.000 MTex/s
  • Leistungsaufnahme 3D (TDP) = 175 Watt
  • Leistungsaufnahme 2D = 3 Watt
  • Versorgung über zwei 6-Pin PCI-E Anschlüsse
  • Anschlussmöglichkeiten = 1 x DVI (Dual-Link), 2 x mini-DisplayPort 1.2, 1x HDMI
  • Hinweis: Multi-Monitoring = Es werden Adapter mitgeliefert
  • Hinweis: Je nach Taktraten können Rechenleistung SP und DP, Pixelfüllrate und Texelfüllrate sowie Stromverbrauch abweichen
  • Die Karte nutzt PCIe 3.0, ist aber völlig abwärtskompatibel


Reviews zur Karte:


Geizhals Links:


Treiber:
Alle Infos und neuste Treiber findet ihr in diesem Thread hier

Aktuelle finale Treiber

Windows XP x86/x64, Windows Vista x86/x64 und Windows 7 x86/x64:
klick mich


Tools:
Grafikkarten Analyse Tool Gpu-Z hier

RivaTuner zum OC der Graka hier

AtiTool zum OC der Graka hier

MSI Afterburner hier

FurMark VGA Stress Test hier

Sapphire TriXX GPU Tweak Utility hier


DX11 Benchmarks / Techdemos:


FAQ (Frequently Asked Questions):

Brauche ich nun unbedingt ein Mainboard mit PCI-E 3.0?

Laut dem Test von VR-Zone bringt der PCI-E 3.0 Slot bei der Radeon 7970 keine Leistungssteigerung. Damit muss man für eine Grafikkarte nicht extra umrüsten. Tests zur Crossfire Performance sind noch nicht verfügbar.


Wie laut ist die Karte?

"Was bringen einem niedrige Temperaturen, wenn die Lautstärke nicht stimmt? Auch hier können AMD Radeon HD 7870 und Radeon HD 7850 überzeugen und liegen mit einem Schalldruck von 35,6 respektive 35,7 dB(A) auf den vordersten Rängen. Unter Last dreht der Radiallüfter beider "Pitcairn"-Samples etwas deutlicher auf. Beide Modelle erzeugen unter Volllast einen Lärmpegel von 51,2 dB(A). Eine AMD Radeon HD 7950, Radeon HD 7770 oder NVIDIA GeForce GTX 560 Ti-448 bleiben da schon laufruhiger."




Wie hoch sind die Temperaturen der Karte?

Die Temperaturen sind gut und liegen stets niedriger als bei der direkten Konkurrenz mit 36°C im Idle und 71°C unter Volllast.




Wie hoch ist der Stromverbrauch?

Hinweis: Die Verbrauchsmessungen (Karte only) stammen von HT4U -> klick

Die Radeon 7870 hat gleich wie ihre Tahiti Kollegen einen sehr niedrigen Idle-Verbrauch von ~13 Watt. Im Zero-Power-Mode sind es sogar nur ~2 Watt.
Unter Spielelast nimmt die Karte (HT4U-Testmuster) mit Referenztaktraten ~ 127 Watt auf - in Furmark sind es ~160 Watt. Aufgrund der geringen Leistungsunterschiedes zur 7950 sind die Verbrauchswerte beachtlich.

Hier die Messungen (gesamtes System) von Hardwareluxx:



"Dank fortschrittlicher 28-nm-Technik und zahlreicher Stromspar-Funktionen kann sich die Leistungsaufnahme schon im Windows-Betrieb sehen lassen. Das gilt auch für AMDs neusten Zuwachs. Mit 104,2 bzw. 104,9 Watt liegen beide "Pitcairn"-Vertreter dicht beieinander und siedeln sich exakt zwischen ihren restlichen Familienmitgliedern an. Die sparsamste NVIDIA-Grafikkarte des Testfeldes ist die GeForce GTX 560 Ti mit 111,8 Watt. Unter Last wächst nicht nur der Abstand zu "Cape Verde" deutlich an, sondern auch der zwischen den beiden neuen "Pitcairn"-Vertretern. Für das Gesamtsystem mussten wir unter Last für die AMD Radeon HD 7870 runde 300 Watt messen. Der kleine Bruder begnügte sich mit 267,3 Watt. Damit liegt die schnellere Version auf dem Level einer Radeon HD 6950, die langsamere Variante auf dem Niveau des Vorgängers. "

Wichtiger Hinweis: Die Verbrauchsmessungen sind immer von den eingesetzten Komponenten, etwa dem Netzteil, abhängig und somit eher als Anhaltspunkt zu sehen!


Passt die Karte in mein Gehäuse?

"Die Rückseite der Karte offenbart ein Länge des PCBs von 24 cm"


Wie gut läßt sich die Karte übertakten?

Trotz des bereits recht hohen GPU Taktes soll sich die 7870 auf um die 1200 MHz übertakten lassen. Verschiedene Tester konnten dieses Ergebnis bestätigen. Beim Speicher limitierten die Programme ab etwa 1450 MHz.


Was hat es mit der ASIC Qualität auf sich?

GPU-Z kann nun seit Version 0.5.8 die Güte eurer GPU in Form einer "ASIC Qualität" in Prozent anzeigen. Dabei bezieht sich diese Qualität besonders auf die Leckströme eures Chips, d.h. sie wird aus der VID bestimmt.
Hilfreiche Beiträge zum Thema (Berechnung, Einschätzung der 7970): AMDs Statement zu den Werten ; Berechnungsbeispiel
Umrechner Hex<->Dez


Die Performance:

Hier findet ihr eine kleine Auswahl von unseren Benchmarks um euch erstmal einen Überblick zu verschaffen, wo sich die Karte Leistungstechnisch einordnet. Alle weiteren Infos und Benchmarks findet ihr im Hardwareluxx Artikel zur Radeon HD 7870!

Synthetische Benchmarks




Game Benchmarks









Andere Kühllösungen

Für die 7800er Reihe wurden schon verschiedene Kühllösungen vorgestellt, darunter:
Arctic Cooling: Accelero Xtreme PLUS II, Accelero Twin Turbo II, Accelero Mono PLUS, Accelero Xtreme 7970, Accelero S1 PLUS

Arctic Mono Plus mit eigener Grundplatte verwenden - Howto
Erhältliche WaKü-Blocks für die HD 7870:

Siehe: http://www.hardwareluxx.de/communit...-78xx-und-79xx-wakue-sammelthread-860205.html


Allgemeine Hinweise

Dies ist ein Sammelthread für die Radeon HD 7870. Das heißt, es darf und soll hier über die Karte diskutiert werden und den Usern auch als Kaufberatung dienen.
Natürlich ist ein Vergleich, etwa in Sachen Leistung, zu anderen Karten (HD 7950 und GTX 580 uvm.) angemessen.

Um das Geflame, Gespame oder sonstige Unannehmlichkeiten zu minimieren wird gebeten, im Falle eines Verstoßes gegen die Forenregeln den „Beitrag-melden“ - Button (
) zu benutzen!
Solche oder nicht themenbezogene Beiträge werden dann entfernt. Ggfls. können mehrmalig auffällige User auch aus dem Thread ausgeschlossen werden.

Gruß
Die Moderation des Grafikkarten-Unterforums

Zuletzt bearbeitet:
einmal reinhalten biste schnell 30€ los.das ist leider so.

du kannst von mir aus jeden tag ne neue karte testen.nur beschwer dich dann nicht über den preis den du dann bekommst.

kannst ja auch immer wieder zum händler zurück schicken,bis das sahnestück im rechner ist,wie es einige mittlerweile machen.

halte ich genauso sinnfrei.irgendwann sollte man die eigene degadenz aus langeweile auch mal wieder blicken...

bitte nicht falsch verstehen!


eins meiner hobbys ist zocken,wofür ne graka gut ist.nicht mehr o. weniger.

Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
Ich verstehe das nicht falsch :) Keine Sorge - jemand wie du der mir ehrlich sagt was er davon hält + in ordentlichem Ton ist mir 100x lieber als manches was hier so abgelassen wird von Typen, die mich im RL nicht mal im Ansatz blöd anlabern würden... :wink:

Im Gegenteil: Ich danke dir für deine Ehrlichkeit :hail:

Also zu meiner Karte auch: Sie fiebt nicht :) ...... und irgendwie mag ich momentan sogar das "tiefe" Geräusch wenn die Lüfter drehen *lach* (auf 25 % ist einfach zu herrlich leise)
Und wegen den Rohleistungsdaten: Okay o_O da hat sich ja ATI selbst ins Bein mit der Karte geschossen ^^ ....

Im Schnitt muss ich sagen: Ich will die Karte gar nimmer her geben :) meine letzte Karte war ne 6870 und die war ja dagegen ne Jetturbine ! :d

er meint wohl die Rohdaten (siehe meine auflistung/gegenüberstellung 7870OC/7950), aber das ist ja "immer" so, dass man ein kleineres modell durch oc auf die leistung der größeren bringen kann... ;)

Zuletzt bearbeitet:
naja der preisliche Unterschied (je nach Modell 80 - 100 EUR) aber nur geringer Leistungsunterschied

Oder sehe ich das jetzt falsch ?

€dit: Doctor meints wie ich es versuch zu sagen :)

Ja gut, nur sollte man nicht vergessen das die 7950 mit geringem Takt daher kommt und für OC somit mehr Potential hat.
P/L technisch ist die 7870 natürlich die bessere Wahl aber das ist ja immer so das jedes FPS zur Leistungsspitze hin überproportional teurer wird.

Schön an der 7870 ist die Performance pro Watt

2500k mit 4,5GHz
Sapphire 7870 @1200/1450 1,2V

3DMark11:


3DMark Vantage:

Hast du sie jetzt von Standard 1,218V (afterburner) auch noch undervolted auf 1,2V? Und das auch noch @1200/1450.

Das wäre ja der Wahnsinn.



Ich habe teilweise viele Stunden 1275/1450 knapp unter 1,3V irgendwas stabil gehabt, aber heute war der Wurm drin. Selbst 1200/1450 wollte nicht stabil laufen. Eigentlich lief sie seit dem ersten Tag immer 1200/1450 perfekt.
Ich verstehe diese Schwankungen nicht.

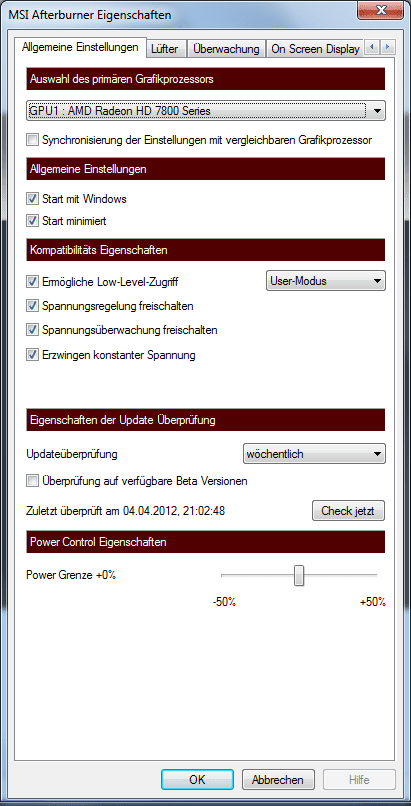

Aber vielleicht mache ich ja hier (siehe Bild) was falsch:
Afterburner Eisntellungen.png

Wie habt ihr diese Einstellungen gemacht?

Zuletzt bearbeitet:
Meine läuft ebenfalls mit 1, 19 auf 1200/1450 bis 1245 auf Der gpu läuft Sie mit standard spannung

Gesendet von meinem LG-P970 mit der Hardwareluxx App

Ich habe mal 2 Fragen.

Hier wird ja nur OC betrieben gibt es auch jemand der bei normalen Takt schon mal untervoltet hat und vielleicht dabei auch noch den verbrauch gemessen hat?

Wie sieht es mit alternative Kühlern aus?Mich würde da der Peter interessieren habe aber noch nichts gefunden ob der kompatibel ist.Wie sieht es mit anderen in der Leistungsklasse aus?

alternativer kühler ist unnötig da die sapphire und gigabyte kühler sehr stark 65°C und leise sind. und warum untervolten, dann hol dir vielleicht eher die 7850 die ist sparsamer wenn du nicht nach max. leistung suchst.

Zuletzt bearbeitet:
Ich habe mal 2 Fragen.
Hier wird ja nur OC betrieben gibt es auch jemand der bei normalen Takt schon mal untervoltet hat und vielleicht dabei auch noch den verbrauch gemessen hat?

Performance pro Watt ist jedenfalls ziemlich gut für eine Spielekarte

http://www.techpowerup.com/reviews/AMD/HD_7850_HD_7870/27.html

Ja, siehe hier:

Hatte ich in dem anderen Thread schonmal zusammengefasst:

1000MHz - 1.05V(1.01V) - 61°C bei 1623RPM(39%) - 245W
1050MHz - 1.10V(1.06V) - 62°C bei 1690RPM(40%) - 256W
1050MHz - 1.22V(1.16V) - 67°C bei 2052RPM(47%) - 290W <-Default
1172MHz - 1.22V(1.16V) - 69°C bei 2119RPM(49%) - 305W
1199MHz - 1.26V(1.20V) - 72°C bei 2342RPM(54%) - 326W
Takt - Spannung laut Afterburner(GPU-Z) - Temperatur - Gesamtsystemverbrauch

Jeweils 10 Minuten mit Furmark getestet. Ab 2200 Umdrehungen(ca. 50%) sind die Lüfter dann ganz leicht raushörbar.

FX-4100 4.2GHz@1.35V, 8GB DDR3 1600MHz@1.6V

Ich sag mal die Durchschnitts 7870 macht die 1Ghz mit 1Volt

ich wüsste aber gern wie ich irgendwie automatisch Takt Profile mit Spielen verknüpfen kann, denn ich hab so ein paar recht häufig gespielte da langweilt sich die Karte selbst bei 600Mhz @ 0.8Volt

Zuletzt bearbeitet:
Hast du sie jetzt von Standard 1,218V (afterburner) auch noch undervolted auf 1,2V? Und das auch noch @1200/1450.

Das wäre ja der Wahnsinn.

Ich habe aber noch nicht weniger probiert, bin einfach auf 1,2v gegangen und alles lief stabil durch, genauso 1050/1250@1,05v


Sent from my iPhone

Zuletzt bearbeitet:
Ich hoffe ja das man bald ne Möglichkeit hat ein anderes BIOS zu Flashen - und halt zu editieren... Würde meiner statt 20% gerne 10% minimaldrehzahl geben...

Gesendet von meinem R800i mit der Hardwareluxx App

vorallem vielleicht auch mal die IDLE spannung absenken, denn das sieht irgendwie komisch aus wenns vom IDLE mode (0.82Volt 300Mhz) auf den Last Undervolt Mode (0.800Vólt 600Mhz) geht :d

zumal da manchmal noch eine Art zwischen modus mit 450Mhz @ 0.900 Volt dazwischenfunkt :fresse2:

alternativer kühler ist unnötig da die sapphire und gigabyte kühler sehr stark 65°C und leise sind. und warum untervolten, dann hol dir vielleicht eher die 7850 die ist sparsamer wenn du nicht nach max. leistung suchst.

Bin schon 2x drauf rein gefallen bei Garkas die in Reviews als sehr leise und für Silendfans empfohlen wurden und dann für mein empfinden viel zu lauf waren.

Es soll schon die 7870 sein und wenn ich durch untervolten noch mal ein paar Watt sparen kann bei gleicher Leistung mache ich das gern.

Performance pro Watt ist jedenfalls ziemlich gut für eine Spielekarte

http://www.techpowerup.com/reviews/AMD/HD_7850_HD_7870/27.html

Ja, siehe hier:



Ich sag mal die Durchschnitts 7870 macht die 1Ghz mit 1Volt

ich wüsste aber gern wie ich irgendwie automatisch Takt Profile mit Spielen verknüpfen kann, denn ich hab so ein paar recht häufig gespielte da langweilt sich die Karte selbst bei 600Mhz @ 0.8Volt

Thx

Bin schon 2x drauf rein gefallen bei Garkas die in Reviews

Deswegen bist du ja hier um Usermeinungen von Karten zu bekommen die dann auch auf dem Markt kommen und keine geschönte und selektierte Review-Hardware. Die Sapphire Dual Fan ist selbst unter Last bei mir nicht zu hören. Kann ich uneingeschränkt als silent empfehlen, nur passiv wär noch besser

Deswegen bist du ja hier um Usermeinungen von Karten zu bekommen die dann auch auf dem Markt kommen und keine geschönte und selektierte Review-Hardware. Die Sapphire Dual Fan ist selbst unter Last bei mir nicht zu hören. Kann ich uneingeschränkt als silent empfehlen, nur passiv wär noch besser

Das ist doch einmal eine Ausage.^^ Ich selbst lege auch großen Wert auf leise KArten und werde mir die 7870 von Saphire dann auch einmal ansehen. Meine aktuelle Gigabyte 560Ti OC, die zur RMA unterwegs ist, fand ich noch einen Tick zu laut. Hoffentlich ist die Saphire leiser.

Ach ja, die OC Variante kostet ja noch einmal 20€ mehr. Mit OC kenne ich mich nicht so aus, aber die paar Mhz des Hersteller Ocs kann man auch ganz einfach selbst über Afterburner und Co. erreichen oder? Macht das leistungsmäßig einen großen Unterschied?

Zuletzt bearbeitet:
Musst auf Der Herstellerseite schaun ob der kompatibel ist, soweit ich aber weiß ist er nicht kompatibel. Stromverbrauch werd ich vielleicht noch heute probiern mal schaun ob ich dazu komm.

Gesendet von meinem LG-P970 mit der Hardwareluxx App

pirate,gut das wir mal drüber geredet haben.:wink:

isch,die gb ist mit 50% bestimmt nicht silent.der kühler ist aber so gut das du locker mit 35-37% fix auskommst.

Welche würdet ihr denn empfehlen die Saphire oder die Gigabyte Karte, da ich eine leise Karte suche.

die Sapphire ist leise!

Wo im AB? Ich habe lt. AB 1,218Vcore was wohl vergleichsweise viel ist. Ist aber auch eine PCS+ u. bei der hat PC die Spannung default schon relativ hoch gewählt. GPU-Z zeigt ja durchweg weniger an. Welcher Wert ist denn nun eigentlich der richtige?

gute frage, 1,218V ist wohl die richtige (Referenz-)Spannung der 7870...siehe HIER

Denke ich eigentlich auch, da die PCS+ ja auf 1100/1225MHz ab Werk übertaktet ist u. man somit die Ausbeute erhöht.

Hm, was für minimaldrehzahlen für die Lüfter habt ihr bei euren 7870ern? Bei meiner ist 20% das niedrigste...
