AMD Radeon HD 7970 (Tahiti XT) - R9 280 X - Sammelthread​


Impressionen der Karte:







Technische Daten der Radeon HD 7970


  • Chip = Tahiti XT
  • Fertigung = 28 nm (TSMC)
  • Transistoren = 4,3 Milliarden
  • Die-Größe = 365 mm²
  • Chiptakt = 925 MHz
  • Shadertakt = 925 MHz
  • Speichertakt = 1375 MHz
  • Speichergröße = 3072 MB
  • Speichertyp = GDDR5 (Hynix - wie bei der 6970)
  • Speicherinterface = 384 Bit
  • Speicherbandbreite = 264 GB/s
  • Shader Model = 5.1
  • DirectX = 11.1 (Unterstützt damit herstellerunabhängiges Stereoscopic 3D)
  • Shader-Einheiten = 2048 (1D)
  • Texture Mapping Units (TMUs) = 128
  • Raster Operations (ROPs) = 32
  • Rechenleistung Single Precision (SP) (MADD) = 3.789 GFLOPs
  • Pixelfüllrate = 29.600 MPix/s
  • Texelfüllrate = 118.400 MTex/s
  • Leistungsaufnahme 3D (TDP) = 250 Watt
  • Leistungsaufnahme 2D = 2,6 Watt
  • Versorgung über einen 1x 6-Pin und 1x 8-Pin PCI-Express Anschluss
  • Anschlussmöglichkeiten = 1 x DVI (Dual-Link), 2 x mini-DisplayPort 1.2, 1x HDMI
  • Hinweis: Multi-Monitoring = Es werden Adapter mitgeliefert
  • Hinweis: Je nach Taktraten können Rechenleistung SP und DP, Pixelfüllrate und Texelfüllrate sowie Stromverbrauch abweichen
  • Die Karte nutzt PCIe 3.0, ist aber völlig abwärtskompatibel


Reviews zur Karte:


Geizhals Links:


Treiber:
Alle Infos und neuste Treiber findet ihr in diesem Thread hier

Aktuelle finale Treiber

Windows XP x86/x64, Windows Vista x86/x64 und Windows 7 x86/x64:
klick mich


Tools:
Grafikkarten Analyse Tool Gpu-Z hier

RivaTuner zum OC der Graka hier

AtiTool zum OC der Graka hier

MSI Afterburner hier

FurMark VGA Stress Test hier

Sapphire TriXX GPU Tweak Utility hier


DX11 Benchmarks / Techdemos:


FAQ (Frequently Asked Questions):

Brauche ich nun unbedingt ein Mainboard mit PCI-E 3.0?

Laut dem Test von VR-Zone bringt der PCI-E 3.0 Slot bei der Radeon 7970 keine Leistungssteigerung. Damit muss man für eine Grafikkarte nicht extra umrüsten. Tests zur Crossfire Performance sind noch nicht verfügbar.


Wie laut ist die Karte?

"Im Idle-Betrieb messen wir eine Lautstärke von 51,2 dB und damit liegt die Radeon HD 7970 im Mittelfeld. Einzig die Dual-GPU-Grafikkarten stechen hier negativ hervor. Wie immer entscheidend, auch bei der Lautstärke, ist der Last-Betrieb. Hier messen wir einen Wert von 57,8 dB, durch den sich die Radeon HD 7970 etwas von der Radeon HD 6970 mit 61 dB und der GeForce GTX 580 mit 58,5 dB absetzt. Insgesamt hinterlässt die Kühlung also einen durchaus positiven Eindruck."



Lastlautstärke in Videos:

HardwareHeaven - HD 7970 Fan Noise

Hardwareheaven - HD 7970 CrossFireX Fan Noise


Wie hoch sind die Temperaturen der Karte?

Die Temperaturen liegen im guten Mittelfeld und bewegen sich bei 42°C im Idle und 85°C unter Volllast.




Wie hoch ist der Stromverbrauch?

Hinweis: Die Verbrauchsmessungen (Karte only) stammen von HT4U -> klick

Die Radeon 7970 hat einen beeindruckend niedrigen Idle-Stromverbrauch von ~14 Watt. Im Zero-Power-Mode sind es sogar nur ~2 Watt.
Unter Spielelast nimmt die Karte (HT4U-Testmuster) mit Referenztaktraten ~ 210 Watt auf - in Furmark sind es ~296 Watt. Unter simulierter Volllast mit Furmark schmilzt der Abstand zu Nvidias derzeitigem Flagschiff, der GTX580, merklich dahin.

Hier die Messungen (gesamtes System) von Hardwareluxx:



"AMD gibt einen theoretischen Idle-Verbrauch von 2,6 Watt für die Radeon HD 7970 an. Mit einem Wert von 145,2 Watt liegen wir sechs Watt unterhalb der Radeon HD 6970. Den von AMD angegebenen Wert können wir somit nicht bestätigen, dennoch ist die Radeon HD 7970 die sparsamte High-End-Grafikkarte, die uns bisher untergekommen ist.
Auch für den Last-Betrieb verspricht AMD eine Reduzierung des Verbrauchs bei gleichzeitig besserer Performance. Zumindest erst gennannte Punkte können wir der Radeon HD 7970 attestieren. Mit knapp unter 400 Watt liegen wir rund 25 Watt unter der Radeon HD 6970 und haben einen deutlichen Abstand zur GeForce GTX 580."

Wichtiger Hinweis: Die Verbrauchsmessungen sind immer von den eingesetzten Komponenten, etwa dem Netzteil, abhängig und somit eher als Anhaltspunkt zu sehen!


Passt die Karte in mein Gehäuse?

"Das PCB der AMD Radeon HD 7970 misst in der Länge 26,5 cm. Da der Kühler noch einige Millimeter übersteht, kommt die Karte auf eine Gesamtlänge von 27,5 cm."


Wie gut läßt sich die Karte übertakten?

"Positiv überrascht sind wir vom Overclocking-Potenzial. Von 925 MHz konnten wir die GPU ohne größere Schwierigkeiten auf 1045 MHz bringen. Ohne den Support durch entsprechende Software sicher kein schlechtes Ergebnis."

Overclocking im Test

Was hat es mit der ASIC Qualität auf sich?

GPU-Z kann nun seit Version 0.5.8 die Güte eurer GPU in Form einer "ASIC Qualität" in Prozent anzeigen. Dabei bezieht sich diese Qualität besonders auf die Leckströme eures Chips, d.h. sie wird aus der VID bestimmt.
Hilfreiche Beiträge zum Thema (Berechnung, Einschätzung der 7970): AMDs Statement zu den Werten ; Berechnungsbeispiel
Umrechner Hex<->Dez


Die Performance:

Hier findet ihr eine kleine Auswahl von unseren Benchmarks um euch erstmal einen Überblick zu verschaffen, wo sich die Karte Leistungstechnisch einordnet. Alle weiteren Infos und Benchmarks findet ihr im Hardwareluxx Artikel zur Radeon HD 7970!

Synthetische Benchmarks






Game Benchmarks








Andere Kühllösungen

Ein erster alternativer Luftkühler wurde vorgestellt:
Arctic Cooling Accelero Xtreme 7970 ; Test PCGames Hardware


Erhältliche WaKü-Blocks für die HD 7970:

Aquagratix: aquagrATIx für HD 7970 und 7950 G1/4
EK Waterblocks: EK-FC7970 auch in Acetal+EN (Nickel), Acetal, EN (Nickel)
Koolance: VID-AR797 (Radeon HD 7970/7950)
Siehe auch: http://www.hardwareluxx.de/communit...-78xx-und-79xx-wakue-sammelthread-860205.html


Allgemeine Hinweise

Dies ist ein Sammelthread für die Radeon HD 7970. Das heißt, es darf und soll hier über die Karte diskutiert werden und den Usern auch als Kaufberatung dienen.
Natürlich ist ein Vergleich, etwa in Sachen Leistung, zu anderen Karten (HD 6970 und GTX 580 uvm.) angemessen.

Um das Geflame, Gespame oder sonstige Unannehmlichkeiten zu minimieren wird gebeten, im Falle eines Verstoßes gegen die Forenregeln den „Beitrag-melden“ - Button (
) zu benutzen!
Solche oder nicht themenbezogene Beiträge werden dann entfernt. Ggfls. können mehrmalig auffällige User auch aus dem Thread ausgeschlossen werden.

Gruß
Die Moderation des Grafikkarten-Unterforums

Zuletzt bearbeitet:
Ich würde sagen Du hast der Karte zu viel Spannung gegeben!
Die Karte ist definitiv defekt.

Ich kann jedem nur empfehlen, auf die funkionierenden Tools zu warten!
Eine Spannung von 1,25V ist nicht unbedingt gesund!
Es handelt sich hier um einen 28mm Fertigungsprozess, welche so hohe Spannungen einfach nicht abkann. (siehe SB CPU)

Amd hat nicht umsonst eine Beschränkung im CCC eingebaut oder?

Jetzt überlegt doch mal:
Meine Karte hatte 1,04 V Spannung.
1,25 V ist eine Steigerung von 20%. Dass ist doch viel zu viel für die Referenzkühlung und die Stockkomponenten.

Diese Spannungsschwankungen sind bei den Referenzkarten völlig normal.
Bei jedem entlasten der GPU schlägt, durch die Spannungsregulierung, die Spannung kurzzeitig nach oben.
Für das übertakten muss man auf die neuen OC Karten mit einem besseren Spannungswandlern und Kühlern warten.

Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
Jetzt überlegt doch mal:
Meine Karte hatte 1,04 V Spannung.
1,25 V ist eine Steigerung von 20%. Dass ist doch viel zu viel für die Referenzkühlung und die Stockkomponenten.

schwankt die Standardspannung so stark?
du hattest hier noch was anderes geschrieben
Michael Du hast doch eine gute erwischt.
Standard Vcore liegt bei 1,17V Du kannst also noch gut was aufdrehen.

@ Gabba-Gandalf
Du hattest von einer sehr unruhigen Vcore geschrieben.
Evtl. ist da ein Fehler drin und es wurde bei dir standardmäßig zu viel Spannung gegeben.

Nein, ich schreibe nur irgendwelches Zeug.

Hier hat doch jeder schon die Spannung hochgedreht.
Und wer weiß was der Buggy Afterburner anstellt wenn man das erweiterte OC + die Spannungseinstellung freischaltet.
Vielleicht erhöht die 7970 die Spannung dynamisch zum Takt? Warum kann man sonst ohne Spannungserhöhung 30% overclocken?

Ich traue dem ganzen einfach noch nicht. GPU-Z, AIDA, Afterburner und das Asustool lesen komplett verschiedene Spannungen aus.

@Arikus83: Michael hatte ebenfalls eine Spannung von 1.03V.
Wie meine! Ich hatte mit 1.03 V bei 1050Mhz schon Abstürze.


Im CB Forum hatte ich gelesen, dass es zwei verschiedene Modell gibt.
1x ist der 6 Pin Stromanschluss grau und einmal schwarz. Manche haben eine Standardspannung von 1,03.
Die Mehrheit hat aber 1,17V. Evtl. sind die 1,17 V schon die grenzwertigen Chips????

Zuletzt bearbeitet:

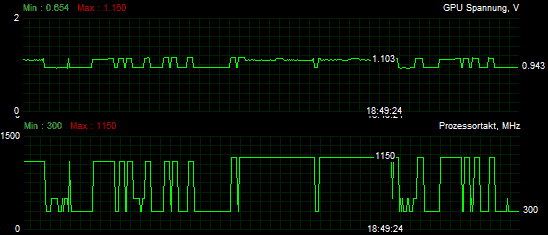

sieht normal aus, wenn man Takt und Spannung vergleicht.
0,94 bei 300MHz und 1,1V bei 1150 MHz



Zuletzt bearbeitet:
So nun nochmal getestet. Nach wie vor Texturfehler...
Bin ich froh, dass ich noch keinen Wasserkühler hab, nach einem Umbau wäre es vorbei mit der Garantie...
Nun muss ich wohl oder übel die Ersatzkarte wieder einbauen :(

öhm, die Garantie ist doch mit Übertakten genauso futsch, wenn du es schon so genau nimmst.

Also... ich hab spasseshalber mal den 3DMark2011 gestartet und da habe ich keine Grafikfehler!
Seltsam...


Was habt ihr im Windowsbetrieb für eine 2D-Standard-Spannung?

Zuletzt bearbeitet:
öhm, die Garantie ist doch mit Übertakten genauso futsch, wenn du es schon so genau nimmst.

Was eh niemand nachvollziehen kann, tut mal nicht so als hättet ihr noch nie eine Karte übertaktet und irgendwann Garantie in Anspruch genommen..
Immer diese Weltverbesserer, echt schlimm.

Zuletzt bearbeitet:
Was eh niemand nachvollziehen kann, tut mal nicht so als hättet ihr noch nie eine Karte übertaktet und irgendwann keine Garantie in Anspruch genommen..
Immer diese Weltverbesserer, echt schlimm.

Ich hatte bislang das immense Glück, dass mir bei OC noch nie etwas kaputt gegangen ist.
Meine alte 8800GTS werkelt immernoch bei meiner Mutter im "Office" PC und meine CPUs laufen auch alle noch, bis zurück zum Athlon im Slot 1 mit OC per Gold-Device (wofür man das Kunststoffgehäuse öffnen musste :fresse2: ).

Und bei meiner aktuellen EVGA Karte habe ich die Garantie bei OC mitgekauft ;)

Letztendlich kann ich Gabba Gandalf auch nur die Daumen drücken, immerhin sind es fast 500 Euro.

Was eh niemand nachvollziehen kann, tut mal nicht so als hättet ihr noch nie eine Karte übertaktet und irgendwann Garantie in Anspruch genommen..
Immer diese Weltverbesserer, echt schlimm.

Meine Fresse, keine Tag, an dem du hier im Forum nicht in irgendeiner Weise negativ auffällst!

Zuletzt bearbeitet:
Was ist daran negativ?
Du kannst mir nicht erzählen, dass jemand noch nie Garantie in Anspruch genommen haben soll und zuvor bestimmt mal Afterburner aufn PC hatte und mindestens 1MHz übertaktet hat, somit ist die Garantie nämlich schon hin.. Kannst sonst wem erzählen.

Ich denke das Gabba keine Probleme mit der Rückgabe haben wird.
Hauptsache er hat bei einem guten Shop gekauft!

OC per Afterburner kann man nicht nachweisen, egal wie hoch du übertaktest, es sei denn man flasht die Karte oder hebst die Voltage zu stark an, das ist dann nachweisbar, ansonsten nein.
Wie auch immer, zurück das Teil, neue bestellt!

Ich könnte es verstehen, wenn ich übermässig Spannung gegeben habe, aber das ist nicht der Fall...
Ich glaub man sieht hier die "Schwächen" der 28nm Technologie... Extrem empfindlich.... Mir ist das noch nie passiert, dass durch das Übertakten (nicht übervolten!) etwas kaputt gegangen ist...


Naja Karte werd ich definitiv als Garantiefall einschicken.

@GaBBa
Wie die Karte ist durch OC ohne Voltage Erhöhung futsch gegangen?

Eine Übertaktung ist auch per Software nachweißbar! Macht aber kein Händler bzw. kann er auch nicht.
Der Autohersteller kann auch auslesen, wie hoch Du den Motor gedreht hast. Besonders interessant bei den ersten 2000 Km und einem defekt!

Diese Diagnoseaufzeichnung bzw. Ereignisaufzeichnung findet aber hauptsächlich zur Verbesserung statt.
Die GPU Hersteller haben bestimmt Statistiken, wie viele GPUs durch Übertaktung draufgehen.

@ J00k3r
Ich geh mal davon aus.....

Ich kann jeden nur raten vorsichtig mit seiner Karte zu sein....
Normalerweise sollte durch reines OC nichts kaputt gehen...
Defekte kommen normalerweise nur durch zu hohe Spannung / Temp. zu stande...

Zuletzt bearbeitet:
Eine Übertaktung ist auch per Software nachweißbar!

Quelle??? :rolleyes:

Meiner Meinung nach theoretisch und praktisch unmöglich. Es gibt noch keine Blackboxfunktion bei Grakas. Trotzdem nicht die feine englische Art zu übertakten und dann umzutauschen. Wenn ich "mit Vorsatz" in Kauf nehme, dass durch mein Handeln etwas kaputt geht, dann bin ich selbst dafür verantwortlich. Nicht der Hersteller oder der Händler!

@Gandalf
bei meiner 5870 hatte ich auch mal 2d grafikfehler und habs behoben, indem ich den ram takt im 2d betrieb um 20MHz erhöht habe.

Neues zum MSI Afterburner:

Beta 11 will be submitted to MSI soon. Changes list includes:

- Added memory voltage control for reference design AMD RADEON 7970 graphics cards with CHL8228 voltage regulators
- Now MSI Afterburner displays target VID instead of real voltage sensor reading on "GPU voltage" graph on graphics cards equipped with CHL8228 voltage regulators. These changes are implemented to avoid confusing the beginners and prevent the hysteria about voltage drop on AMD RADEON 7970 series graphic cards spreading across different discussion forums. Experienced users, understanding the difference between target and real voltages, may still unlock the previous real voltage monitoring mode via editing the hardware profiles
- Core and memory clock limits have been extended to 180% on AMD RADEON 7970 graphics cards in unofficial overclocking mode
.....................

The main reason of releasing new version is highlighted in bold. I'm tired of seeing lamers badmouthing current version of MSI Afterburner because of it "incorrect" voltage control causing "voltage drops" in different forums. Now preceise voltage monitoring from real sensor is simply hidden from users's eyes and you see traditional target VID monitoring, which was available in the previous graphics card families.

Meine Club 3D stört gewaltig in den Mic Eingang meiner Auzentech Forte. Hört sich unter Last an als ob ein Rasierer im Hintergrund läuft...

Hat noch jemand eine Forte un kann das mal testen?

Ein GPU wird wohl schwerlich durch alleiniges anheben des Taktes zu zu zerstören sein. Folglich hatte die Karte schon vorher einen weg. Grafikfehler können im Übrigen auch durch defekten oder zu hoch getakteten RAM kommen.
@default mit leicht angehobener Lüfterdrezahl 50-60% (Achtung laut/er ;) ) laufen alle Karten die 1125 aus dem CCC und dabei würde ich es belassen! Das sind über 20% OC in Summe reicht das Leistungsplus allemal. Was damit nicht läuft kriegt man auch mit den noch rauszuquetschenden MHZ nicht flüssig!

Zuletzt bearbeitet:
