[Sammelthread] AMD Radeon R9 290X (Hawaii XT) Sammelthread + FAQ - Bei Fragen Startpost lesen

AMD Radeon R9 290X (Hawaii XT) Sammelthread​


Impressionen der Karte:







Technische Daten der Radeon R9 290X


  • Chip = Hawaii XT
  • Fertigung = 28 nm (TSMC)
  • Transistoren = 6,2 Milliarden
  • Die-Größe = 438 mm²
  • Chiptakt = Maximal 1000 MHz Turbo-Takt
  • Shadertakt = Maximal 1000 MHz Turbo-Takt
  • Speichertakt = 1250 MHz
  • Speichergröße = 4096 MB
  • Speichertyp = GDDR5 (Hynix - wie bei der 7970 GHz, aber mit 5 Gbps @ 1,35V)
  • Speicherinterface = 512 Bit
  • Speicherbandbreite = 320 GB/s
  • Shader Model = 5.0
  • DirectX = 11.2 unter Windows 8.1 (Unterstützt damit herstellerunabhängiges Stereoscopic 3D)
  • Shader-Einheiten = 2816 (1D)
  • Texture Mapping Units (TMUs) = 176
  • Raster Operations (ROPs) = 64
  • Rechenleistung Single Precision (SP) (MADD) = Maximal 5,632 TFLOPs
  • Rechenleistung Double Precision (DP) (MADD) = Maximal 1,408 TFLOPs (1/4 SP)
  • Pixelfüllrate = Maximal 64 GPixel/s
  • Texelfüllrate = Maximal 176 GTexel/s
  • Leistungsaufnahme 3D = 231 Watt - 307 Watt (Messungen HT4U - Quiet & Uber-Mode)
  • Leistungsaufnahme 2D = ~2,6 Watt (Zero Core), 20 Watt im Idle (Messung HT4U)
  • Versorgung über einen 1x 8-Pin und 1x 6-Pin PCI-Express Anschluss
  • Anschlussmöglichkeiten = 2 x DVI (Dual-Link), 1 x DisplayPort 1.2, 1 x HDMI 1.4
  • Hinweis: Multi-Monitoring = Es werden Adapter mitgeliefert
  • Hinweis: Je nach Taktraten können Rechenleistung SP und DP, Pixelfüllrate und Texelfüllrate sowie Stromverbrauch abweichen. Es gibt bei Hawaii keinen festen Basistakt. PowerTune 2.0 sieht einen maximalen Takt von 1000 MHz vor. Wenn das Temperature-Target von 95 °C bei maximal 40% Lüfterdrehzahl im "Quiet-Mode" nicht gehalten werden kann, so senkt sich der Takt der Karte schrittweise ab. Im "Uber-Mode" liegt die Maximaldrehzahl bei 55% und auch die TDP wird erhöht, damit der Turbo-Takt quasi durchgängig gehalten werden kann.
  • Die Karte nutzt PCIe 3.0, ist aber völlig abwärtskompatibel


Reviews zur Karte:

Einzelkartentests - Non-Referenz-Design:
  • deutsch:
  • englisch:



Geizhals Links:


Treiber:
Alle Infos und neuste Treiber findet ihr in diesem Thread hier

Aktuelle finale Treiber

Offizieller R9 290X-Launchtreiber: AMD Catalyst 13.11 Beta 6

Windows XP x86/x64, Windows Vista x86/x64 und Windows 7 x86/x64:
klick mich


Tools:
Grafikkarten Analyse Tool GPU-Z hier

AtiTool zum OC der GraKa hier

MSI Afterburner hier

Sapphire TriXX GPU Tweak Utility hier


DX11 Benchmarks / Techdemos:



FAQ (Frequently Asked Questions):

Brauche ich nun unbedingt ein Mainboard mit PCI-E 3.0?

Laut dem Test von VR-Zone bringt der PCI-E 3.0 Slot zumindest bei der Radeon 7970 keine Leistungssteigerung. Damit muss man für eine Grafikkarte nicht extra umrüsten. Tests zur Crossfire Performance sind noch nicht verfügbar. Ein Skalierungstest für die R9 290X wird verlinkt, sobald verfügbar.


Wie laut ist die Karte?

Im Idle-Betrieb messen wir eine Lautstärke von 36,5 dB(A) und damit liegt die Radeon R9 290X im Mittelfeld. Einzig die Dual-GPU-Grafikkarten stechen hier negativ hervor. Wie immer entscheidend, auch bei der Lautstärke, ist der Last-Betrieb. Hier messen wir einen Wert von 51,8 dB(A) im "Quiet-Mode", durch den sich die R9 290X etwas von der GeForce GTX TITAN mit 52,8 dB(A) und der Radeon HD 7970 GHz Edition mit 53,6 dB absetzt. Insgesamt hinterlässt die Kühlung im "Quiet-Mode" also einen durchaus positiven Eindruck.



Lastlautstärke in Videos:

ComputerBase - R9 290X Lautstärke gegen GTX TITAN, GTX 780 und HD 7970 GHz Edition



Wie hoch sind die Temperaturen der Karte?

Die Temperaturen bewegen sich bei sehr guten 33°C im Idle und hohen 94°C unter Volllast, was den, zu Gunsten der Lautstärle auf 40% begrenzten Lüfterdrehzahlen im "Quiet-Mode" geschuldet ist. Die Karte ist allerdings für diese Lasttemperaturen ausgelegt, sodass dies auch im CrossFireX-Betrieb nicht problematisch ist.




Wie hoch ist der Stromverbrauch?

Hinweis: Die Verbrauchsmessungen (Karte only) stammen von HT4U -> klick

Die Radeon R9 290X hat einen Idle-Stromverbrauch von um die 20 Watt, was ein guter, aber nicht herausragender Wert am Markt ist.
Unter Spielelast nimmt die Karte (HT4U-Testmuster) im "Quiet-Mode" ~ 231 Watt auf - mit "Uber-Mode" sind es sogar knapp 307 Watt; der mit abstand höchste Verbrauchswert für eine SGPU-Karte.
Hier die Messungen (gesamtes System) von HardwareLUXX:



"Die Radeon R9 290X präsentiert sich im üblichen Rahmen für eine moderne Grafikkarte und so kommt das Gesamtsystem auf eine Leistungsaufnahme von 106,9 Watt. Großes Einsparpotenzial ist bei einer Single-GPU-Karte nicht mehr vorhanden, denn Takt und Spannung werden hier schon extrem heruntergefahren. Erst eine kleinere Fertigung der GPUs verspricht hier eine Verbesserung. Bei zwei Karten in einem CrossFire hat AMD bereits in der Vergangenheit bewiesen, dass man hier auf dem richtigen Weg ist - dies beweist man auch mit den beiden Radeon R9 290X im CrossFire die auf 111,4 Watt kommen.

Unter Last muss die Radeon R9 290X dann zeigen, wie gut sie wirklich ist - allerdings ist eine Beurteilung auch hier erst möglich, wenn auch die Performance mit in die Betrachtung einbezogen wird. 416,9 Watt sind im Gesamtsystem für eine Single-GPU-Karte ein neuer Negativ-Rekord. Der Stromverbrauch ist allerdings auch einer der Punkte, die wir mit der Umstellung des Testsystems in Angriff nehmen wollen. Sparsam ist die Radeon R9 290X aber in jedem Fall nicht. Dies gilt natürlich auch für das CrossFire-System bestehend aus zwei dieser Karten, das auf 667,1 Watt kommt."

Wichtiger Hinweis: Die Verbrauchsmessungen sind immer von den eingesetzten Komponenten, etwa dem Netzteil, abhängig und somit eher als Anhaltspunkt zu sehen!


Passt die Karte in mein Gehäuse?

"Das PCB der AMD Radeon R9 290X misst in der Länge 26,7 cm. Da der Kühler noch einige Millimeter übersteht, kommt die Karte auf eine Gesamtlänge von 27,5 cm."


Wie gut läßt sich die Karte übertakten?

"Zum einen wechselten wir für diesen Versuch vom geschlossenen Gehäuse des Testsystems in einen offenen Aufbau. Zusätzlich haben wir einige Voreinstellungen vorgenommen, wie beispielsweise die Lüfterdrehzahl auf 80 Prozent gesetzt. Damit wird auch klar, dass die Radeon R9 290X bei der Lautstärke kaum zu überhören sein wird, allerdings ging es uns nun darum die maximale Performance aus der Karte heraus zu holen. Letztendlich erreichten wir einen GPU-Takt von 1.100 MHz und einen Speichertakt von 1450 MHz. Dies alles lief gerade so eben stabil bei einer Temperatur von 94 °C. Jede weitere Erhöhung des Taktes sorgte dafür, dass die Karte selbst bei 80 Prozent Drehzahl des Lüfters heruntertaktete."

Overclocking im Test

Was hat es mit der ASIC Qualität auf sich?

GPU-Z kann nun seit Version 0.5.8 die Güte eurer GPU in Form einer "ASIC Qualität" in Prozent anzeigen. Dabei bezieht sich diese Qualität besonders auf die Leckströme eures Chips, d.h. sie wird aus der VID bestimmt.
Hilfreiche Beiträge zum Thema (Berechnung, Einschätzung der R9 290X): AMDs Statement zu den Werten ; Berechnungsbeispiel
Umrechner Hex<->Dez


Die Performance:

Hier findet ihr eine kleine Auswahl von unseren Benchmarks um euch erstmal einen Überblick zu verschaffen, wo sich die Karte Leistungstechnisch einordnet. Alle weiteren Infos und Benchmarks findet ihr im HardwareLUXX Artikel zur Radeon R9 290X!

Synthetische Benchmarks





Game Benchmarks






Andere Kühllösungen

Kompatible Axialkühler:
Arctic Cooling - Accelero Xtreme III + Accelero Hybrid
Prolimatech - MK26



Erhältliche WaKü-Blocks für die R9 290X:

AquaComputer: -

EK-Waterblocks: EK-FC R9-290X : Kupfer (+Plexi) , Acetal, Nickel (+ Plexi), Acetal + Nickel, (Original CSQ) - Nickel (+ Plexi).

Preise im eigenen Webshop: ~ 93€ (kompakte Variante) bis ~ 105€ (lange Variante)



Montageanleitung EK-FC R9-290X


EK-FC R9-290X Backplate - Black (26,38€):




Koolance: -

Watercool: -


Siehe auch:



Allgemeine Hinweise

Dies ist ein Sammelthread für die Radeon R9 290X. Das heißt, es darf und soll hier über die Karte diskutiert werden und den Usern auch als Kaufberatung dienen.
Natürlich ist ein Vergleich, etwa in Sachen Leistung, zu anderen Karten (HD 7970 und GTX TITAN uvm.) angemessen.

Um das Geflame, Gespame oder sonstige Unannehmlichkeiten zu minimieren wird gebeten, im Falle eines Verstoßes gegen die Forenregeln den „Beitrag-melden“ - Button (
) zu benutzen!
Solche oder nicht themenbezogene Beiträge werden dann entfernt. Ggfls. können mehrmalig auffällige User auch aus dem Thread ausgeschlossen werden.

Gruß
Die Moderation des Grafikkarten-Unterforums

Zuletzt bearbeitet:
Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
69c @ load mit Luft

Da landet man auch mit dem Accelero Xtreme III/IV bei angenehm niedriger Lautstärke.

Eh, es gibt viele Wege nach Rom zu kommen, ich persönlich habe nicht unbedingt Bock die GPU umzubauen, einzige Ausnahme Wasserkühlung, aber Lüfter nö da habe ich schon bei der GTX580 geflucht in Bezug auf die AX Lösung mit dem kleben der Heatsink Bauteile und der Pampe..... :d

@n0ti
Ich habe gelesen das du dir eine 780TI günstig geschossen hast, ich nehme mal an das du deinen Spieltrieb in Bezug R9 290X vs. 780TI freien Lauf lassen wirst oder? :fresse:

Zuletzt bearbeitet:
Ja ich werd ein Video machen und mal testen :)
Finde nur schade das keiner so eine Karte haben will

die 290X Tri-X OC kostet neu 469,33

und geboten wird mir dafür 345€ ich find das irgendwie frech ;/

Zuletzt bearbeitet:
Habe auch auf den Raijintek Morpheus umgebaut und bereue es absolut nicht. Nur das aufkleben der Heatsinks ist nervig, würde es aber jedem empfehlen der eine Ref 290(X) hat. Der Zeitaufwand lohnt sich.

Vorher 94C GPU (~76 VRM1, ~60 VRM2, 75% Lüfterdrehzahl) mit runtertakten nun auf 72C GPU mit stabilem Takt und nahezu identische VRM Werte. Dazu ist es echt leise geworden.
Den Morpheus betreibe ich mit 2x Alpenföhn Wing Boost 2 Plus.

Zuletzt bearbeitet:
Heiss heisser xD net gedacht das die wakü mit backplate bei dem vram temps soviel ausmacht! Hab bei last 40°c

du meinst VRM Temperaturen, oder.
Ich hätte nicht gedacht das die VRM Temperaturen unabhängig von der Kühlung generell niedriger sind als bei den HD79xx Karten obwohl die R9 290(X) deutlich mehr Saft verbraten...

- - - Updated - - -

Wie kann es sein das meine R9 290X im HEaven 4.0 nach etwa 40 min anfängt kurz runter zu takten, obwohl weder Temperatur noch Powerlimit erreicht werden? ( Temperatur 92°@44% Lüfterspeed, eingestellt sind bis 52% ) Dazu habe ich das Powerlimit auf +20% angehoben. VRM Temperaturen immer unter 85°. GPU Auslastung fängt an zu schwanken. Müsste nicht generell die GPU Auslastung hoch bleiben ( 96-100% )?

Zuletzt bearbeitet:
Ab 115 bis 120 Grad Celsius an den Spannungswandlern taktet die Karte runter, und dies erschliesst sich erst dann dass vor Allem die VRM 1 Temperatur extrem hoch ist!

PS:
Will auch den Morpheus verbauen, danke dennoch für Dein Angebot!

VRM Temperaturen liegen bei VRM 1 80° und VRM 2 75°... Daran kann es auch nicht liegen. Ich konnte das auch nur im Heaven 4.0 beobachten. In allen Games bisher und anderen Benchs keine Probleme. Auch die Auslastung der GPU geht dann runter. Wenn die Karte sich selbst runter Takten würde müsste die Auslastung doch bei 95-100% bleiben oder nicht?

Wie um Himmels Willen kommst mit 44% Lüfterspeed konstant auf 1030 Mhz, wenn ich mir -62 mV bei meiner Referenz R9 290 nicht mal die 947 Mhz stabil halten kann, vor Allem Jetzt im "Früh-Sommer"

Vielleicht liegt es an dem 180mm Lüfter der direkt davor sitzt!?!
Ne jetzt mal ernsthaft. Ein paar Stunden BF4 und die Tmperatur liegt bei 90-92° und das bei Lüfter Speed schwankend von 43-46% meistens 44% und das bei Zimmertemperaturen von etwa 24°. Ich habe jetzt nach dem ich noch so manches gelesen habe auch schon ein gefühl der Zufriedenheit! Vielleicht gab es mal eine Revision mit neuer WLP oder so...
Habe auch schon gelesen das die Erfahrungen sehr weit auseinander gehen.

Ich habe den 180mm Lüfter davor mal weiter gedrosselt, von ca 1000 rpm unter Last auf 600 rpm unter Last siehe da schon reichen die 43-46% nicht mehr. Mit gedrosselten Frontlüfter ( 180mm ) Brauche ich für 1030MHz 45-48%. Ich habe heute morgen noch mal eine Stunde laufen lassen. Raumtemperatur 22° ( nach dem Aufheizen ) 180mm Lüfter 600rpm, GPU Lüfter max 48% und Temperatur max 89°.
Bei der Gelegenheit habe ich dann auch nochmal den Taktverlauf protokolliert! Nur direkt beim Scenenwechsel geht der Takt für 1/10 Sekunde ( genauer wird nicht protokolliert ) runter und sofort wieder auf 1030MHz stabil.
Settings sind
GPU 1030MHz
Powerlimit +50%
VRAM 1250MHz ( weil alles ab 1325MHz sich nicht mit dem undervolten des Chips verträgt )
Lüfter eigene Kennlinie im Afterburner ( von 88-94° 48% )
Spannung -44mV

Zuletzt bearbeitet:
Ich schon wieder,
habe heute morgen gelesen das powertune ab 1100MHz ohne weitere Spannungeserhöhung schon das realistische Limit von Powertune ist, unabhängig von der Kühlmethode. Also auch bei 50° Core. Der Takt wird dann zwar zu ca 95% der Zeit gehalten aber es gibt immer mal wieder einzelne Einbrüche in den Lastspitzen. Auch bei Powertune +50%. @Stock ( 1000MHz ) gibt es schon spitzen bis rund 400W mit Stock Kühler.

Daher jetzt die Frage gibt es eine Möglichkeit Powertune komplett zu umgehen? Irgendein BIOS mod oder BIOS das man flashen kann...

Bedenke, dass gewisse Bauteile vielleicht nur für dieses Maximum dimensioniert sind. Deswegen gibt es auch Karten wie die Lightning und Konsorten.

Ja die Sapphire Karten sind durch die Bank zu empfehlen, geselle mich als Vapor-x Benutzer dazu mit der Bestätigung....

Bedenke, dass gewisse Bauteile vielleicht nur für dieses Maximum dimensioniert sind. Deswegen gibt es auch Karten wie die Lightning und Konsorten.

Ich fragte danach ob es eine Möglichkeit gibt!
Wenn nicht macht jede Übertaktung über 1100MHz auf nicht Lightning und co Karten gar keinen Sinn. Denn für das Auge zählt immer nur der Ausreißer nach unten der dann als kurzer Ruckler empfunden wird.

Beim Catalyst 14.6 ist der Speicher schneller instabil bei mir, kann das jemand bestätigen?

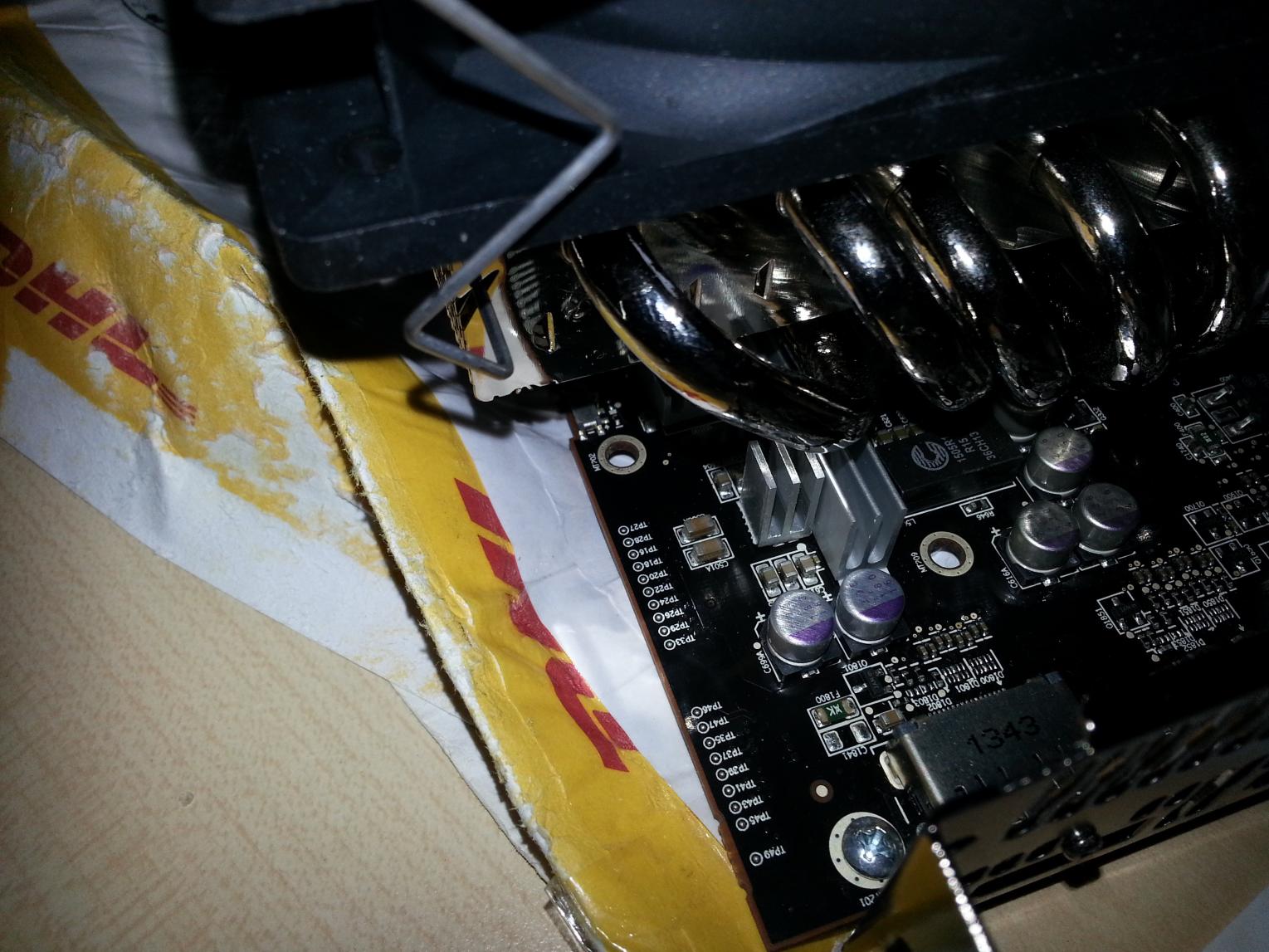

Nur so zu eurer Information. Bei mir fehlte dem Raijintek Morpheus ein kleiner VRM Kühler. Nach Rücksprache mit Raijintek habe ich heute den fehlenden Heat-Sink erhalten und verbaut. Lt. Raijintek sollte nur dem Vorserienmodell der Heatsink fehlen. Leider war dieser trotzdem bei mir nicht im Lieferumfang enthalten (bei Caseking bestellt).


Anhänge

  • IMG_20140528_094205.jpg
    158,2 KB · Aufrufe: 110
  • IMG_20140528_095123.jpg
    202,4 KB · Aufrufe: 120
Ist bei mir genauso, wie genau hast du das gehandhabt mit rajintek? Gerne per PN.

Einfach das Kontaktformular hier ausgefüllt und mein Problem geschildert. Innerhalb eines Tages hat sich dann ein Servicemitarbeiter bei mir gemeldet. Habe dann mit ihm ausgemacht, dass er mir den fehlenden Heat-Sink einfach per Post zusendet. Der VRM-Kühler wird direkt aus Taiwan verschickt, also das dauert schon ein bisschen, bis der in Deutschland ankommt.
Das ganze Prozedere hat bei mir absolut reibungslos funktioniert. Großes Lob nochmal an Raijintek.

Ich hoffe das hilft dem ein oder anderen weiter.

mal ne frage habt ihr auch so ne Karten die ohne +mv sogar 1100/1400 schaffen ?

Schön wäre es :)

Meine läuft 1150 ohne Spannungserhöhung, könnte auch ein wenig mehr sein.
Muß ich noch genauer testen, bei 1180 lief zwar fast alles "stabil", aber 2 mal ist die Grafikkarte beim zocken ausgestiegen.

MfG
Zombieeee

Also 1150 ging bei mir gerade so mit 100mv hatte sie aber. Bei 1040 laufen lassen, hat ja genug Leistung

Meine schafft ohne Spannungserhöhung 1135/1450. kA ob das damit was zu tun hat, aber die Karte hat einen Asic von 79.1%.
