AMD Radeon R9 290X (Hawaii XT) Sammelthread​


Impressionen der Karte:







Technische Daten der Radeon R9 290X


  • Chip = Hawaii XT
  • Fertigung = 28 nm (TSMC)
  • Transistoren = 6,2 Milliarden
  • Die-Größe = 438 mm²
  • Chiptakt = Maximal 1000 MHz Turbo-Takt
  • Shadertakt = Maximal 1000 MHz Turbo-Takt
  • Speichertakt = 1250 MHz
  • Speichergröße = 4096 MB
  • Speichertyp = GDDR5 (Hynix - wie bei der 7970 GHz, aber mit 5 Gbps @ 1,35V)
  • Speicherinterface = 512 Bit
  • Speicherbandbreite = 320 GB/s
  • Shader Model = 5.0
  • DirectX = 11.2 unter Windows 8.1 (Unterstützt damit herstellerunabhängiges Stereoscopic 3D)
  • Shader-Einheiten = 2816 (1D)
  • Texture Mapping Units (TMUs) = 176
  • Raster Operations (ROPs) = 64
  • Rechenleistung Single Precision (SP) (MADD) = Maximal 5,632 TFLOPs
  • Rechenleistung Double Precision (DP) (MADD) = Maximal 1,408 TFLOPs (1/4 SP)
  • Pixelfüllrate = Maximal 64 GPixel/s
  • Texelfüllrate = Maximal 176 GTexel/s
  • Leistungsaufnahme 3D = 231 Watt - 307 Watt (Messungen HT4U - Quiet & Uber-Mode)
  • Leistungsaufnahme 2D = ~2,6 Watt (Zero Core), 20 Watt im Idle (Messung HT4U)
  • Versorgung über einen 1x 8-Pin und 1x 6-Pin PCI-Express Anschluss
  • Anschlussmöglichkeiten = 2 x DVI (Dual-Link), 1 x DisplayPort 1.2, 1 x HDMI 1.4
  • Hinweis: Multi-Monitoring = Es werden Adapter mitgeliefert
  • Hinweis: Je nach Taktraten können Rechenleistung SP und DP, Pixelfüllrate und Texelfüllrate sowie Stromverbrauch abweichen. Es gibt bei Hawaii keinen festen Basistakt. PowerTune 2.0 sieht einen maximalen Takt von 1000 MHz vor. Wenn das Temperature-Target von 95 °C bei maximal 40% Lüfterdrehzahl im "Quiet-Mode" nicht gehalten werden kann, so senkt sich der Takt der Karte schrittweise ab. Im "Uber-Mode" liegt die Maximaldrehzahl bei 55% und auch die TDP wird erhöht, damit der Turbo-Takt quasi durchgängig gehalten werden kann.
  • Die Karte nutzt PCIe 3.0, ist aber völlig abwärtskompatibel


Reviews zur Karte:

Einzelkartentests - Non-Referenz-Design:
  • deutsch:
  • englisch:



Geizhals Links:


Treiber:
Alle Infos und neuste Treiber findet ihr in diesem Thread hier

Aktuelle finale Treiber

Offizieller R9 290X-Launchtreiber: AMD Catalyst 13.11 Beta 6

Windows XP x86/x64, Windows Vista x86/x64 und Windows 7 x86/x64:
klick mich


Tools:
Grafikkarten Analyse Tool GPU-Z hier

AtiTool zum OC der GraKa hier

MSI Afterburner hier

Sapphire TriXX GPU Tweak Utility hier


DX11 Benchmarks / Techdemos:



FAQ (Frequently Asked Questions):

Brauche ich nun unbedingt ein Mainboard mit PCI-E 3.0?

Laut dem Test von VR-Zone bringt der PCI-E 3.0 Slot zumindest bei der Radeon 7970 keine Leistungssteigerung. Damit muss man für eine Grafikkarte nicht extra umrüsten. Tests zur Crossfire Performance sind noch nicht verfügbar. Ein Skalierungstest für die R9 290X wird verlinkt, sobald verfügbar.


Wie laut ist die Karte?

Im Idle-Betrieb messen wir eine Lautstärke von 36,5 dB(A) und damit liegt die Radeon R9 290X im Mittelfeld. Einzig die Dual-GPU-Grafikkarten stechen hier negativ hervor. Wie immer entscheidend, auch bei der Lautstärke, ist der Last-Betrieb. Hier messen wir einen Wert von 51,8 dB(A) im "Quiet-Mode", durch den sich die R9 290X etwas von der GeForce GTX TITAN mit 52,8 dB(A) und der Radeon HD 7970 GHz Edition mit 53,6 dB absetzt. Insgesamt hinterlässt die Kühlung im "Quiet-Mode" also einen durchaus positiven Eindruck.



Lastlautstärke in Videos:

ComputerBase - R9 290X Lautstärke gegen GTX TITAN, GTX 780 und HD 7970 GHz Edition



Wie hoch sind die Temperaturen der Karte?

Die Temperaturen bewegen sich bei sehr guten 33°C im Idle und hohen 94°C unter Volllast, was den, zu Gunsten der Lautstärle auf 40% begrenzten Lüfterdrehzahlen im "Quiet-Mode" geschuldet ist. Die Karte ist allerdings für diese Lasttemperaturen ausgelegt, sodass dies auch im CrossFireX-Betrieb nicht problematisch ist.




Wie hoch ist der Stromverbrauch?

Hinweis: Die Verbrauchsmessungen (Karte only) stammen von HT4U -> klick

Die Radeon R9 290X hat einen Idle-Stromverbrauch von um die 20 Watt, was ein guter, aber nicht herausragender Wert am Markt ist.
Unter Spielelast nimmt die Karte (HT4U-Testmuster) im "Quiet-Mode" ~ 231 Watt auf - mit "Uber-Mode" sind es sogar knapp 307 Watt; der mit abstand höchste Verbrauchswert für eine SGPU-Karte.
Hier die Messungen (gesamtes System) von HardwareLUXX:



"Die Radeon R9 290X präsentiert sich im üblichen Rahmen für eine moderne Grafikkarte und so kommt das Gesamtsystem auf eine Leistungsaufnahme von 106,9 Watt. Großes Einsparpotenzial ist bei einer Single-GPU-Karte nicht mehr vorhanden, denn Takt und Spannung werden hier schon extrem heruntergefahren. Erst eine kleinere Fertigung der GPUs verspricht hier eine Verbesserung. Bei zwei Karten in einem CrossFire hat AMD bereits in der Vergangenheit bewiesen, dass man hier auf dem richtigen Weg ist - dies beweist man auch mit den beiden Radeon R9 290X im CrossFire die auf 111,4 Watt kommen.

Unter Last muss die Radeon R9 290X dann zeigen, wie gut sie wirklich ist - allerdings ist eine Beurteilung auch hier erst möglich, wenn auch die Performance mit in die Betrachtung einbezogen wird. 416,9 Watt sind im Gesamtsystem für eine Single-GPU-Karte ein neuer Negativ-Rekord. Der Stromverbrauch ist allerdings auch einer der Punkte, die wir mit der Umstellung des Testsystems in Angriff nehmen wollen. Sparsam ist die Radeon R9 290X aber in jedem Fall nicht. Dies gilt natürlich auch für das CrossFire-System bestehend aus zwei dieser Karten, das auf 667,1 Watt kommt."

Wichtiger Hinweis: Die Verbrauchsmessungen sind immer von den eingesetzten Komponenten, etwa dem Netzteil, abhängig und somit eher als Anhaltspunkt zu sehen!


Passt die Karte in mein Gehäuse?

"Das PCB der AMD Radeon R9 290X misst in der Länge 26,7 cm. Da der Kühler noch einige Millimeter übersteht, kommt die Karte auf eine Gesamtlänge von 27,5 cm."


Wie gut läßt sich die Karte übertakten?

"Zum einen wechselten wir für diesen Versuch vom geschlossenen Gehäuse des Testsystems in einen offenen Aufbau. Zusätzlich haben wir einige Voreinstellungen vorgenommen, wie beispielsweise die Lüfterdrehzahl auf 80 Prozent gesetzt. Damit wird auch klar, dass die Radeon R9 290X bei der Lautstärke kaum zu überhören sein wird, allerdings ging es uns nun darum die maximale Performance aus der Karte heraus zu holen. Letztendlich erreichten wir einen GPU-Takt von 1.100 MHz und einen Speichertakt von 1450 MHz. Dies alles lief gerade so eben stabil bei einer Temperatur von 94 °C. Jede weitere Erhöhung des Taktes sorgte dafür, dass die Karte selbst bei 80 Prozent Drehzahl des Lüfters heruntertaktete."

Overclocking im Test

Was hat es mit der ASIC Qualität auf sich?

GPU-Z kann nun seit Version 0.5.8 die Güte eurer GPU in Form einer "ASIC Qualität" in Prozent anzeigen. Dabei bezieht sich diese Qualität besonders auf die Leckströme eures Chips, d.h. sie wird aus der VID bestimmt.
Hilfreiche Beiträge zum Thema (Berechnung, Einschätzung der R9 290X): AMDs Statement zu den Werten ; Berechnungsbeispiel
Umrechner Hex<->Dez


Die Performance:

Hier findet ihr eine kleine Auswahl von unseren Benchmarks um euch erstmal einen Überblick zu verschaffen, wo sich die Karte Leistungstechnisch einordnet. Alle weiteren Infos und Benchmarks findet ihr im HardwareLUXX Artikel zur Radeon R9 290X!

Synthetische Benchmarks





Game Benchmarks






Andere Kühllösungen

Kompatible Axialkühler:
Arctic Cooling - Accelero Xtreme III + Accelero Hybrid
Prolimatech - MK26



Erhältliche WaKü-Blocks für die R9 290X:

AquaComputer: -

EK-Waterblocks: EK-FC R9-290X : Kupfer (+Plexi) , Acetal, Nickel (+ Plexi), Acetal + Nickel, (Original CSQ) - Nickel (+ Plexi).

Preise im eigenen Webshop: ~ 93€ (kompakte Variante) bis ~ 105€ (lange Variante)



Montageanleitung EK-FC R9-290X


EK-FC R9-290X Backplate - Black (26,38€):




Koolance: -

Watercool: -


Siehe auch:



Allgemeine Hinweise

Dies ist ein Sammelthread für die Radeon R9 290X. Das heißt, es darf und soll hier über die Karte diskutiert werden und den Usern auch als Kaufberatung dienen.
Natürlich ist ein Vergleich, etwa in Sachen Leistung, zu anderen Karten (HD 7970 und GTX TITAN uvm.) angemessen.

Um das Geflame, Gespame oder sonstige Unannehmlichkeiten zu minimieren wird gebeten, im Falle eines Verstoßes gegen die Forenregeln den „Beitrag-melden“ - Button (
) zu benutzen!
Solche oder nicht themenbezogene Beiträge werden dann entfernt. Ggfls. können mehrmalig auffällige User auch aus dem Thread ausgeschlossen werden.

Gruß
Die Moderation des Grafikkarten-Unterforums

Zuletzt bearbeitet:
Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
Ok muss man unterscheiden zwischen Standard PCB (AMD zB.) und Custom PCB bzw. bezüglich der max. Temps, man lernt halt nie aus..... :d

- - - Updated - - -

GPU-Z bin ich mir nicht so sicher, AIDA64 ja, ich benutze zB. HWINFO64 dafür....

Zuletzt bearbeitet:
Temp-Frage: Meine 290 Vapor-X ist im absoluten Idle wie in den Tests beschrieben zwar tatsächlich bei 36°C.
Beim normalen Arbeiten dann ca. zwischen 45-50°C. Sobald ich Videos im Netz laufen habe steigt die Temp jedoch auf 53-56°C,
was genau die Grenze zu sein scheint, bei der sich die zwei äußeren Lüfter dazuschalten bzw. die nächst höhere Lüfterumdrehungszahl
angelegt wird. Kann man die Grenze irgendwie nach oben verschieben? Der Wechsel ist erstens höhrbar und zweitens ständig auftretend, was nervt.

Du müsstest doch mit dem MSI Afterburner eine eigene Lüfterkurve erstellen können. Ich würde aber nur die Drehzahlen im Mittelteil anpassen. Die Drehzahlen für den Lastbereich, ich schätze jetzt mal ca 75 - 85° bei einer Vapor X würde ich nicht viel senken wenn überhaupt.

Temp-Frage: Meine 290 Vapor-X ist im absoluten Idle wie in den Tests beschrieben zwar tatsächlich bei 36°C.
Beim normalen Arbeiten dann ca. zwischen 45-50°C. Sobald ich Videos im Netz laufen habe steigt die Temp jedoch auf 53-56°C,
was genau die Grenze zu sein scheint, bei der sich die zwei äußeren Lüfter dazuschalten bzw. die nächst höhere Lüfterumdrehungszahl
angelegt wird. Kann man die Grenze irgendwie nach oben verschieben? Der Wechsel ist erstens höhrbar und zweitens ständig auftretend, was nervt.

Die beiden Lüfter werden ja HW seitig gesteuert ich glaube nicht das es da eine Möglichkeit gibt außer mit einem Bios Mod was es aber anscheinend für die R9 290 (noch) nicht gibt, die klassischen Tools wie AB haben keine solche Funktion (außer generelle Lüfterkurven), ich habe diese bereits deaktiviert da ich in meinen CF Gespann meistens eh darüber bin und da die Vapor-X die zweite GPU ist wird diese im Desktop Betrieb in deep idle gesetzt...

mit dem tool von sapphire trixx .... da kannste beide karten einzeln ansteuern ;-)

hab mir grad den screen reingezogen... mach mal ULPS aus und offizielle OC limits erweitern... hab zumindest bei trixx ULPS aus!
Danke!
In Trixx genau das selbe, spannungsregler bei 2. Karte ist gar nicht sichtbar. Werde dann mal ULPS deaktivieren und schauen ob das was bringt.

hi leute,

habe mir einen XFX 290x Black Edition DD -Vorführer- zugelegt und bekomme in regelmäßigen abstand Screen freeze und win Meldungen dass mein grakatreiber nicht erkannt wird mit anschließendem pixelbrei(egal ob unter last oder im idle bei 40°). des weiteren taktet sie immer zu niedrig, egal ob furmark oder 3d mark liegt der takt idr zw 900 und 970(mit gpu-z und afterburner validiert), also weit ab von den 1050mhz. bios ist aktuell und catalyst auf 14.4.

nach einigen Recherchen zu ähnlichen Problemen wurde ein zu schwaches Netzteil genannt, wobei ich mir das einfach nicht vorstellen kann, selbst wenn der Wirkungsgrad sehr schwach ist sollte doch ein 650W von coolermaster fast für 2 karten reichen (kein oc der cpu aktuell). oder die karte ist einfach am arsch, für weitere lösungsvorschläge bin ich dankbar, da ich die karte bis spätestens montag zurückgeben kann.

mfg zul


Hast sie auch auf uber Mode laufen?

hi leute,

habe mir einen XFX 290x Black Edition DD -Vorführer- zugelegt und bekomme in regelmäßigen abstand Screen freeze und win Meldungen dass mein grakatreiber nicht erkannt wird mit anschließendem pixelbrei(egal ob unter last oder im idle bei 40°). des weiteren taktet sie immer zu niedrig, egal ob furmark oder 3d mark liegt der takt idr zw 900 und 970(mit gpu-z und afterburner validiert), also weit ab von den 1050mhz. bios ist aktuell und catalyst auf 14.4.

nach einigen Recherchen zu ähnlichen Problemen wurde ein zu schwaches Netzteil genannt, wobei ich mir das einfach nicht vorstellen kann, selbst wenn der Wirkungsgrad sehr schwach ist sollte doch ein 650W von coolermaster fast für 2 karten reichen (kein oc der cpu aktuell). oder die karte ist einfach am arsch, für weitere lösungsvorschläge bin ich dankbar, da ich die karte bis spätestens montag zurückgeben kann.

mfg zul

Welches Netzteil hast du genau?
Single Rail oder Multi Rail?
Nur um das Netzteil wirklich auszuschließen!
Bei Multi Rail vielleicht zu viel Last auf einer Schiene?

hab mal MSI Afterburner final drauf, aber ich hab kein spannungsregler mehr oO hab es unter settings schon eingestellt, hilft aber nicht

Hmmm also bei mir funktioniert alles wie gewohnt, ich habe halt beim Deinstallieren der Beta die Einstellungen und Profile beibehalten....

hab mal MSI Afterburner final drauf, aber ich hab kein spannungsregler mehr oO hab es unter settings schon eingestellt, hilft aber nicht

Hast du das richtige Kartenlayout ausgewählt? Gibt noch eine Option mit MSI VRM Regelung, MSI Spezial und AMD Referenz

wo genau finde ich das ?

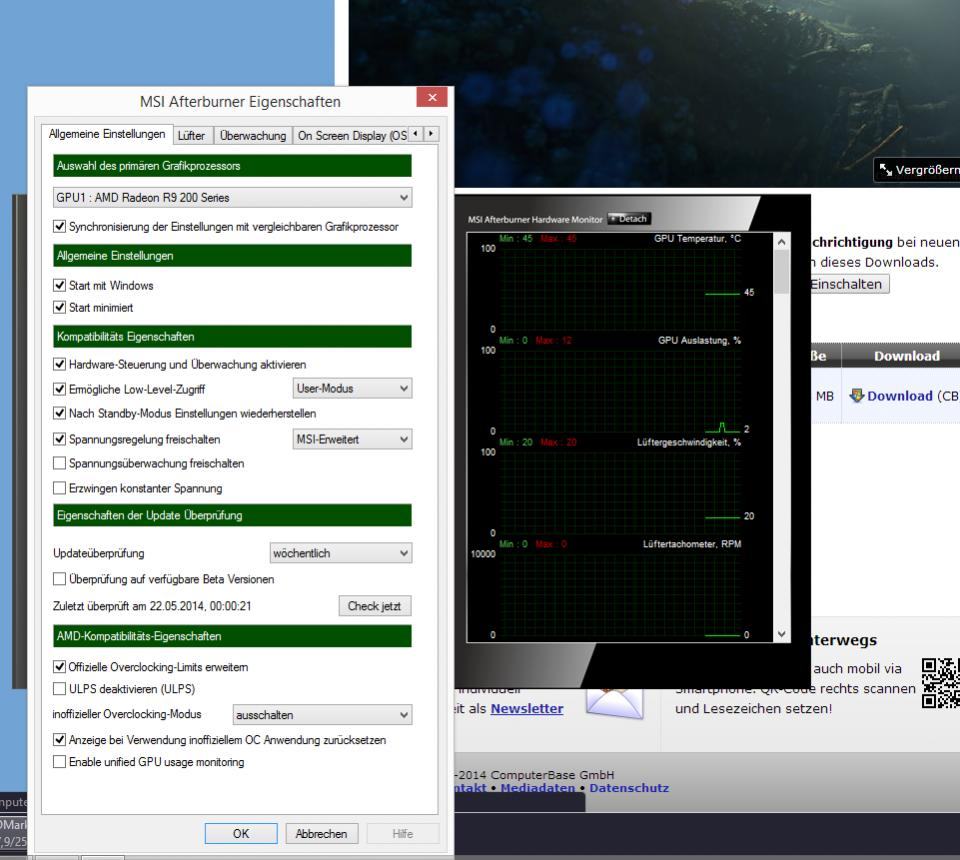

so sieht es aktuell aus

Dort wo das Häckchen machst, (Spannungsregelung Freischalten) recht kann man die Settings : Referenz MSI - MSI Special anwählen
Auch bei mir funkt alles wie gehabt, und habe Referenz ausgewählt!

Egal was ich da einstelle es ändert sich nichts, evtl mal die kiste neu starten

Da du eine Sapphire Karte hast nutz doch einfach Trixxx.
Hat deine Karte vielleicht eine modifizierte Spannungsversorgung, die vom AMD Referenzmodell abweicht?

Thx ich werd es mal testen nach der Arbeit :)
Naja trixx ist gut aber ab find ich besser da hab ich alles kompakt in einer Software :)

Welches Netzteil hast du genau?
Single Rail oder Multi Rail?
Nur um das Netzteil wirklich auszuschließen!
Bei Multi Rail vielleicht zu viel Last auf einer Schiene?

Coolermaster GX 650W (80Plus)

Hast sie auch auf uber Mode laufen?

is ja kein referenzdesign?!? hat xfx nen schalter angebracht den ich übersehn hab? muss ich erst gucken, gerade win installieren auf der neuen 500gig samsung evo *freu* noch nichtmal die neuen grakatreiber eingespielt, erst am updaten vom windows, die hoffnung stirbt zuletzt =)

mfg

Hast ja dann eh fast alles ausgeschlossen außer die Karte hat wirklich einen weg....

stimmt wohl, aber hätte ja sein können, dass es ein eher unbekanntes prob ist, das ich in den foren wo ich unterwegs bin überlesen habe, die waffen strecke ich erst nachm WE und es wäre einfach ein gebrauchtes Schnäppchen, das leistungstechnisch bis zum CPU upgrade durchhält weil ich eh kaum Zeit zum zocken hab atm (aber mit der hd4250 (oder so) onboard grafik macht prinzipiell gar nichts laune, da investiere ein bisschen mehr bevor ich 60euro für absolute altware wegwerfe)

mfg

Zuletzt bearbeitet:
hab noch ne frage jungs, wie ist das mit AB wegen der voltage, ich kann ja bei trixx +100mv oder so einstellen, bei AB geht der voltage balken nur bis 100 und darunter ist noch einer (aux voltage) der geht auch bis 100 welche muss ich da bewegen ? bei trixx hatte ich ja nur ein.

Aux ist die Spannung vom PCIe (so gelesen) da würde ich nicht wirklich damit rumspielen wollen. Wenn du mehr als 200mv brauchst geht entweder TrixX oder bei AB per Command Line Befehl mehr als 100mv. Generell ist alles über 200mv nicht empfehlenswert.....

Man muss sich mal überlegen was + 200mV bedeutet! 1,175V Basis z.B. + 200mV also 1,375V, das sind 28NM Chips. Bei 40NM Chips dachten alle schon ab 1,35V uh ah und seid dem es 28NM sin machen die Leute nur noch Vollgas... Also ich finde alles über + 100mV sind zu viel wenn es ein paar Tage länger halten soll

Denke das es auch von der Karte abhängt ob bei +200mv die 1.3xx Vcore erreicht werden, meine Vapor-x nicht, die Asus ohne mit der Wimper zu zucken und ich hatte sie Monate lang volle Pulle betrieben und Sie lebt noch immer aber ja 200mv ist nicht ohne, muss halt ein jeder für sich entscheiden....

Zuletzt bearbeitet:
