AMD Radeon R9 290X (Hawaii XT) Sammelthread​


Impressionen der Karte:







Technische Daten der Radeon R9 290X


  • Chip = Hawaii XT
  • Fertigung = 28 nm (TSMC)
  • Transistoren = 6,2 Milliarden
  • Die-Größe = 438 mm²
  • Chiptakt = Maximal 1000 MHz Turbo-Takt
  • Shadertakt = Maximal 1000 MHz Turbo-Takt
  • Speichertakt = 1250 MHz
  • Speichergröße = 4096 MB
  • Speichertyp = GDDR5 (Hynix - wie bei der 7970 GHz, aber mit 5 Gbps @ 1,35V)
  • Speicherinterface = 512 Bit
  • Speicherbandbreite = 320 GB/s
  • Shader Model = 5.0
  • DirectX = 11.2 unter Windows 8.1 (Unterstützt damit herstellerunabhängiges Stereoscopic 3D)
  • Shader-Einheiten = 2816 (1D)
  • Texture Mapping Units (TMUs) = 176
  • Raster Operations (ROPs) = 64
  • Rechenleistung Single Precision (SP) (MADD) = Maximal 5,632 TFLOPs
  • Rechenleistung Double Precision (DP) (MADD) = Maximal 1,408 TFLOPs (1/4 SP)
  • Pixelfüllrate = Maximal 64 GPixel/s
  • Texelfüllrate = Maximal 176 GTexel/s
  • Leistungsaufnahme 3D = 231 Watt - 307 Watt (Messungen HT4U - Quiet & Uber-Mode)
  • Leistungsaufnahme 2D = ~2,6 Watt (Zero Core), 20 Watt im Idle (Messung HT4U)
  • Versorgung über einen 1x 8-Pin und 1x 6-Pin PCI-Express Anschluss
  • Anschlussmöglichkeiten = 2 x DVI (Dual-Link), 1 x DisplayPort 1.2, 1 x HDMI 1.4
  • Hinweis: Multi-Monitoring = Es werden Adapter mitgeliefert
  • Hinweis: Je nach Taktraten können Rechenleistung SP und DP, Pixelfüllrate und Texelfüllrate sowie Stromverbrauch abweichen. Es gibt bei Hawaii keinen festen Basistakt. PowerTune 2.0 sieht einen maximalen Takt von 1000 MHz vor. Wenn das Temperature-Target von 95 °C bei maximal 40% Lüfterdrehzahl im "Quiet-Mode" nicht gehalten werden kann, so senkt sich der Takt der Karte schrittweise ab. Im "Uber-Mode" liegt die Maximaldrehzahl bei 55% und auch die TDP wird erhöht, damit der Turbo-Takt quasi durchgängig gehalten werden kann.
  • Die Karte nutzt PCIe 3.0, ist aber völlig abwärtskompatibel


Reviews zur Karte:

Einzelkartentests - Non-Referenz-Design:
  • deutsch:
  • englisch:



Geizhals Links:


Treiber:
Alle Infos und neuste Treiber findet ihr in diesem Thread hier

Aktuelle finale Treiber

Offizieller R9 290X-Launchtreiber: AMD Catalyst 13.11 Beta 6

Windows XP x86/x64, Windows Vista x86/x64 und Windows 7 x86/x64:
klick mich


Tools:
Grafikkarten Analyse Tool GPU-Z hier

AtiTool zum OC der GraKa hier

MSI Afterburner hier

Sapphire TriXX GPU Tweak Utility hier


DX11 Benchmarks / Techdemos:



FAQ (Frequently Asked Questions):

Brauche ich nun unbedingt ein Mainboard mit PCI-E 3.0?

Laut dem Test von VR-Zone bringt der PCI-E 3.0 Slot zumindest bei der Radeon 7970 keine Leistungssteigerung. Damit muss man für eine Grafikkarte nicht extra umrüsten. Tests zur Crossfire Performance sind noch nicht verfügbar. Ein Skalierungstest für die R9 290X wird verlinkt, sobald verfügbar.


Wie laut ist die Karte?

Im Idle-Betrieb messen wir eine Lautstärke von 36,5 dB(A) und damit liegt die Radeon R9 290X im Mittelfeld. Einzig die Dual-GPU-Grafikkarten stechen hier negativ hervor. Wie immer entscheidend, auch bei der Lautstärke, ist der Last-Betrieb. Hier messen wir einen Wert von 51,8 dB(A) im "Quiet-Mode", durch den sich die R9 290X etwas von der GeForce GTX TITAN mit 52,8 dB(A) und der Radeon HD 7970 GHz Edition mit 53,6 dB absetzt. Insgesamt hinterlässt die Kühlung im "Quiet-Mode" also einen durchaus positiven Eindruck.



Lastlautstärke in Videos:

ComputerBase - R9 290X Lautstärke gegen GTX TITAN, GTX 780 und HD 7970 GHz Edition



Wie hoch sind die Temperaturen der Karte?

Die Temperaturen bewegen sich bei sehr guten 33°C im Idle und hohen 94°C unter Volllast, was den, zu Gunsten der Lautstärle auf 40% begrenzten Lüfterdrehzahlen im "Quiet-Mode" geschuldet ist. Die Karte ist allerdings für diese Lasttemperaturen ausgelegt, sodass dies auch im CrossFireX-Betrieb nicht problematisch ist.




Wie hoch ist der Stromverbrauch?

Hinweis: Die Verbrauchsmessungen (Karte only) stammen von HT4U -> klick

Die Radeon R9 290X hat einen Idle-Stromverbrauch von um die 20 Watt, was ein guter, aber nicht herausragender Wert am Markt ist.
Unter Spielelast nimmt die Karte (HT4U-Testmuster) im "Quiet-Mode" ~ 231 Watt auf - mit "Uber-Mode" sind es sogar knapp 307 Watt; der mit abstand höchste Verbrauchswert für eine SGPU-Karte.
Hier die Messungen (gesamtes System) von HardwareLUXX:



"Die Radeon R9 290X präsentiert sich im üblichen Rahmen für eine moderne Grafikkarte und so kommt das Gesamtsystem auf eine Leistungsaufnahme von 106,9 Watt. Großes Einsparpotenzial ist bei einer Single-GPU-Karte nicht mehr vorhanden, denn Takt und Spannung werden hier schon extrem heruntergefahren. Erst eine kleinere Fertigung der GPUs verspricht hier eine Verbesserung. Bei zwei Karten in einem CrossFire hat AMD bereits in der Vergangenheit bewiesen, dass man hier auf dem richtigen Weg ist - dies beweist man auch mit den beiden Radeon R9 290X im CrossFire die auf 111,4 Watt kommen.

Unter Last muss die Radeon R9 290X dann zeigen, wie gut sie wirklich ist - allerdings ist eine Beurteilung auch hier erst möglich, wenn auch die Performance mit in die Betrachtung einbezogen wird. 416,9 Watt sind im Gesamtsystem für eine Single-GPU-Karte ein neuer Negativ-Rekord. Der Stromverbrauch ist allerdings auch einer der Punkte, die wir mit der Umstellung des Testsystems in Angriff nehmen wollen. Sparsam ist die Radeon R9 290X aber in jedem Fall nicht. Dies gilt natürlich auch für das CrossFire-System bestehend aus zwei dieser Karten, das auf 667,1 Watt kommt."

Wichtiger Hinweis: Die Verbrauchsmessungen sind immer von den eingesetzten Komponenten, etwa dem Netzteil, abhängig und somit eher als Anhaltspunkt zu sehen!


Passt die Karte in mein Gehäuse?

"Das PCB der AMD Radeon R9 290X misst in der Länge 26,7 cm. Da der Kühler noch einige Millimeter übersteht, kommt die Karte auf eine Gesamtlänge von 27,5 cm."


Wie gut läßt sich die Karte übertakten?

"Zum einen wechselten wir für diesen Versuch vom geschlossenen Gehäuse des Testsystems in einen offenen Aufbau. Zusätzlich haben wir einige Voreinstellungen vorgenommen, wie beispielsweise die Lüfterdrehzahl auf 80 Prozent gesetzt. Damit wird auch klar, dass die Radeon R9 290X bei der Lautstärke kaum zu überhören sein wird, allerdings ging es uns nun darum die maximale Performance aus der Karte heraus zu holen. Letztendlich erreichten wir einen GPU-Takt von 1.100 MHz und einen Speichertakt von 1450 MHz. Dies alles lief gerade so eben stabil bei einer Temperatur von 94 °C. Jede weitere Erhöhung des Taktes sorgte dafür, dass die Karte selbst bei 80 Prozent Drehzahl des Lüfters heruntertaktete."

Overclocking im Test

Was hat es mit der ASIC Qualität auf sich?

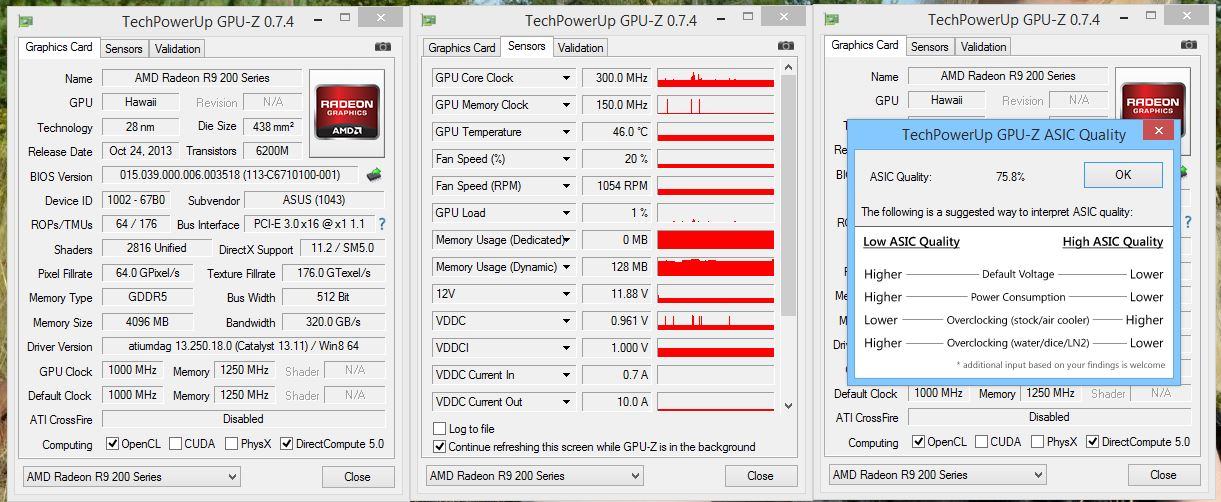

GPU-Z kann nun seit Version 0.5.8 die Güte eurer GPU in Form einer "ASIC Qualität" in Prozent anzeigen. Dabei bezieht sich diese Qualität besonders auf die Leckströme eures Chips, d.h. sie wird aus der VID bestimmt.
Hilfreiche Beiträge zum Thema (Berechnung, Einschätzung der R9 290X): AMDs Statement zu den Werten ; Berechnungsbeispiel
Umrechner Hex<->Dez


Die Performance:

Hier findet ihr eine kleine Auswahl von unseren Benchmarks um euch erstmal einen Überblick zu verschaffen, wo sich die Karte Leistungstechnisch einordnet. Alle weiteren Infos und Benchmarks findet ihr im HardwareLUXX Artikel zur Radeon R9 290X!

Synthetische Benchmarks





Game Benchmarks






Andere Kühllösungen

Kompatible Axialkühler:
Arctic Cooling - Accelero Xtreme III + Accelero Hybrid
Prolimatech - MK26



Erhältliche WaKü-Blocks für die R9 290X:

AquaComputer: -

EK-Waterblocks: EK-FC R9-290X : Kupfer (+Plexi) , Acetal, Nickel (+ Plexi), Acetal + Nickel, (Original CSQ) - Nickel (+ Plexi).

Preise im eigenen Webshop: ~ 93€ (kompakte Variante) bis ~ 105€ (lange Variante)



Montageanleitung EK-FC R9-290X


EK-FC R9-290X Backplate - Black (26,38€):




Koolance: -

Watercool: -


Siehe auch:



Allgemeine Hinweise

Dies ist ein Sammelthread für die Radeon R9 290X. Das heißt, es darf und soll hier über die Karte diskutiert werden und den Usern auch als Kaufberatung dienen.
Natürlich ist ein Vergleich, etwa in Sachen Leistung, zu anderen Karten (HD 7970 und GTX TITAN uvm.) angemessen.

Um das Geflame, Gespame oder sonstige Unannehmlichkeiten zu minimieren wird gebeten, im Falle eines Verstoßes gegen die Forenregeln den „Beitrag-melden“ - Button (
) zu benutzen!
Solche oder nicht themenbezogene Beiträge werden dann entfernt. Ggfls. können mehrmalig auffällige User auch aus dem Thread ausgeschlossen werden.

Gruß
Die Moderation des Grafikkarten-Unterforums

Zuletzt bearbeitet:
Du willst die Karte per GPU-only kühlen und die Spawas (welche weit heißer als die GPU werden) im eigenen Saft kochen lassen??? Muß man ned verstehen, oder? :hmm:


Sent from my iPhone using Hardwareluxx app

Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
Es wäre schön wenn die NVIDIA Fanboys sich aus diesen Thread hier fernhalten würden , das geflame über temps sind ja sowas von lächerlich... die Karte fährt mit 95 c° bei mir mit 985 bis 1000 mhz im quit mode und ich habe mehr frames wie die TEURE 1000€ TITAN.... mit 85 c° GPU temp

was wollt ihr eigentlich ?

Leider werde ich ihn erst Freitag Montieren



Es wäre schön wenn die NVIDIA Fanboys sich aus diesen Thread hier fernhalten würden , das geflame über temps sind ja sowas von lächerlich... die Karte fährt mit 95 c° bei mir mit 985 bis 1000 mhz im quit mode und ich habe mehr frames wie die TEURE 1000€ TITAN.... mit 85 c° GPU temp

was wollt ihr eigentlich ?

Wen meinst Du??

Also ne Graka die sich was zutraut das sieht immer noch so aus :



allerdings hat sie mir ein p6/1000w zerlegt.

@DonGeilo: schick, wie lange waren die Dinger lieferbar ? Neid
Bei mir wird das ohnehin was grösseres, muss meim Ivy die Haube abnehmen. Miststück wurde nach einem Jahr tatsächlich immer wärmer.

hi,
2 kurze Fragen:
1:
Muss durch die 3 Löcher rechts Luft kommen können?
2:
Warum ist die Referenzkarte von powercolor 1cm kürzer als die anderen Referenzkarten?
Nehmen die nur die PCB-Länge und vernachlässigen die Länge des Kühlers?

1) Nein
2) das da könnte ein Tippfehler sein. Nach meinem Verständnis kommt die erste Charge aller Karten vom selben Lieferanten (vrmtl. Oem) und der pappt dann Aufkleber (schief/schlecht) rauf und stopft die Karte in den Karton, passend zum Aufkleber.

Gesendet von meinem Nexus 7 mit der Hardwareluxx App

Zuletzt bearbeitet:
1) Nein
2) das da könnte ein Tippfehler sein. Nach meinem Verständnis kommt die erste Charge aller Karten vom selben Lieferanten (vrmtl. Oem) und der pappt dann Aufkleber (schief/schlecht) rauf und stopft die Karte in den Karton, passend zum Aufkleber.

Gesendet von meinem Nexus 7 mit der Hardwareluxx App

1)
http://www.vortez.net/articles_file/23693_amd_r9_270x_review_dimensions.jpg
"From this angle we can see that AMD have opted not to slap 'RADEON' alongside the card other than a small logo near the power ports. Toward the input/output area we can also see there is a small venting area. This is in addition to the rear exhaust however this vent will release hot air back into the PC enclosure which defeats the object of a full shroud design."

http://www.vortez.net/articles_thumb/23697_amd_r9_270x_review_vents 2.jpg
"The intake and exhaust vents are discrete however the problem with having small vents usually means more noise is created. We will be examining the noise of the card later in the review"

Es scheint so als ob die Löcher zumindest einen Sinn haben.
Warum denkst du, dass es nichts ausmacht, wenn zB die hinteren beiden blockiert sind?

2)
Das ist nicht das erste mal, dass die Powercolor-varianten eine geringer nominelle Länge als andere Karten gleichen Designs haben.

PowerColor Radeon R9 280X, 3GB GDDR5, 2x DVI, HDMI, DisplayPort (AXR9 280X 3GBD5-DHE) Preisvergleich | Geizhals Deutschland
PowerColor Official Website - Graphics, Cases, Power Supply -- PowerColor R9 280X 3GB GDDR5 (UEFI READY)

PowerColor Radeon HD 7970 V3, 3GB GDDR5, 2x DVI, HDMI, 2x Mini DisplayPort (AX7970 3GBD5-2DHV3) Preisvergleich | Geizhals Deutschland
PowerColor Official Website - Graphics, Cases, Power Supply -- PowerColor HD7970 3GB GDDR5 (V3)

PowerColor Radeon HD 7970 OC, 3GB GDDR5, 2x DVI, HDMI, 2x Mini DisplayPort (AX7970 3GBD5-2DHE/OC) Preisvergleich | Geizhals Deutschland
PowerColor Official Website - Graphics, Cases, Power Supply -- PowerColor HD7970 3GB GDDR5 OC(UEFI READY)

PowerColor Radeon R9 290X, 4GB GDDR5, 2x DVI, HDMI, DisplayPort (AXR9 290X 4GBD5-MDH/OC) Preisvergleich | Geizhals Deutschland
PowerColor Official Website - Graphics, Cases, Power Supply -- PowerColor R9 290X 4GB GDDR5 OC

PowerColor Radeon R9 290X Battlefield 4 Edition, 4GB GDDR5, 2x DVI, HDMI, DisplayPort (AXR9 290X 4GBD5-MDHG/OC) Preisvergleich | Geizhals Deutschland
PowerColor Official Website - Graphics, Cases, Power Supply -- PowerColor R9 290X 4GB GDDR5 OC(BF4 Edition)

10 mal der gleiche Tippfehler?!? eher unwahrscheinlich...

PowerColor Radeon HD 7970, 3GB GDDR5, DVI, HDMI, 2x Mini DisplayPort (AX7970 3GBD5-2DH) Preisvergleich | Geizhals Deutschland
PowerColor Official Website - Graphics, Cases, Power Supply -- PowerColor HD7970 3GB GDDR5 (DIRT3 EDITION)

Hier sieht es tatsächlich nach einem Tippfehler aus.

Hatten bisherige Referenzkühler diese Löcher?
Die Kartenlänge kann von Powercolor ohne Kühler ermittelt worden sein, wohingegen andere den Kühler (der über steht) mitgemessen haben.

Hatten bisherige Referenzkühler diese Löcher?
Die Kartenlänge kann von Powercolor ohne Kühler ermittelt worden sein, wohingegen andere den Kühler (der über steht) mitgemessen haben.

Alle die ich gesehen habe, hatten diese Löcher.

Alle die ich gesehen habe, hatten diese Löcher.

Ich sprach von 7970, 6970 etc.

Und ich hoffe, dass dir mit diesem Bild hier jetzt die Sinnlosigkeit dieser Löcher klar wird:


Was die Kartenlänge angeht:
Können wir uns darauf einigen, dass alle Referenz-Karten der 290X die gleiche Länge haben?

Ich habe die Karte selbst vermessen und konnte mit einem Gliedermaßstab folgendes messen:
Reine PCB Länge: 266 mm
PCB+Kühler: 274 mm

Somit zeigt sich, dass hier (Powercolor 290X): http://preisvergleich.hardwareluxx.de/powercolor-radeon-r9-290x-axr9-290x-4gbd5-mdh-oc-a1015777.html
Die Länge des PCBs angegeben wurde und hier (Asus 290X): http://preisvergleich.hardwareluxx.de/asus-r9290x-4gd5-90yv0560-u0na00-a1021694.html
die Länge der gesamten Karte.

Zuletzt bearbeitet:
Sollst du haben:


Ich sprach von 7970, 6970 etc.

Und ich hoffe, dass dir mit diesem Bild hier jetzt die Sinnlosigkeit dieser Löcher klar wird:


Was die Kartenlänge angeht:
Können wir uns darauf einigen, dass alle Referenz-Karten der 290X die gleiche Länge haben?

Ich habe die Karte selbst vermessen und konnte mit einem Gliedermaßstab folgendes messen:
Reine PCB Länge: 266 mm
PCB+Kühler: 274 mm

Somit zeigt sich, dass hier (Powercolor 290X): PowerColor Radeon R9 290X, 4GB GDDR5, 2x DVI, HDMI, DisplayPort (AXR9 290X 4GBD5-MDH/OC) Preisvergleich | Deutschland - Hardwareluxx - Preisvergleich
Die Länge des PCBs angegeben wurde und hier (Asus 290X): ASUS R9290X-4GD5, Radeon R9 290X, 4GB GDDR5, 2x DVI, HDMI, DisplayPort (90YV0560-U0NA00) Preisvergleich | Deutschland - Hardwareluxx - Preisvergleich
die Länge der gesamten Karte.
Danke dir!

@meiersas, ich bin mal so frei



kleines Update, cat 13.11 beta6 gegen beta8 (unten)




Graka auf Standarttakt, CPU 4.4 ghz, im Treiber HQ-AF eingestellt.

Bevor andere glauben, dass es richtig wäre: Standart ist falsch und Standard ist richtig.

Zuletzt bearbeitet:

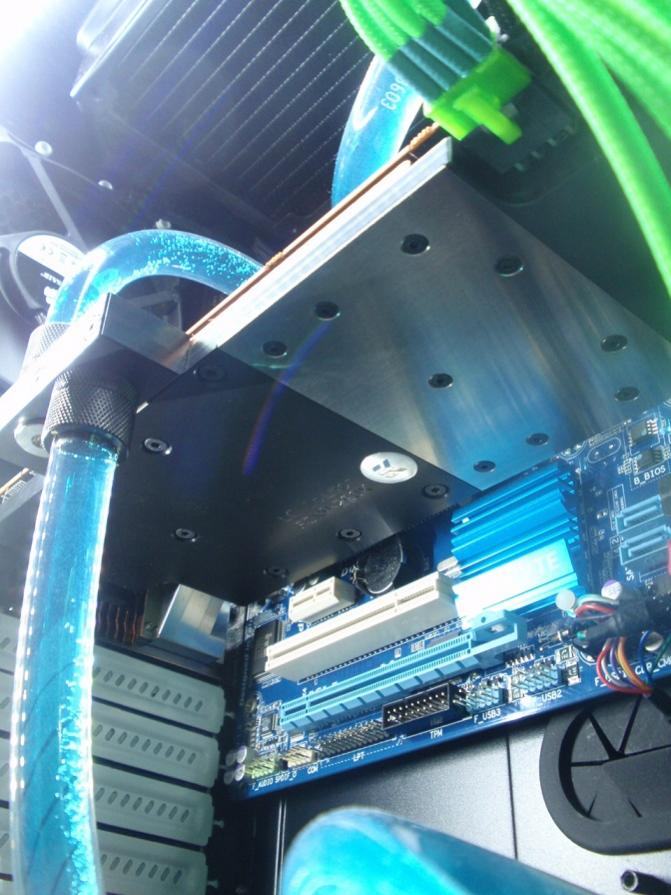

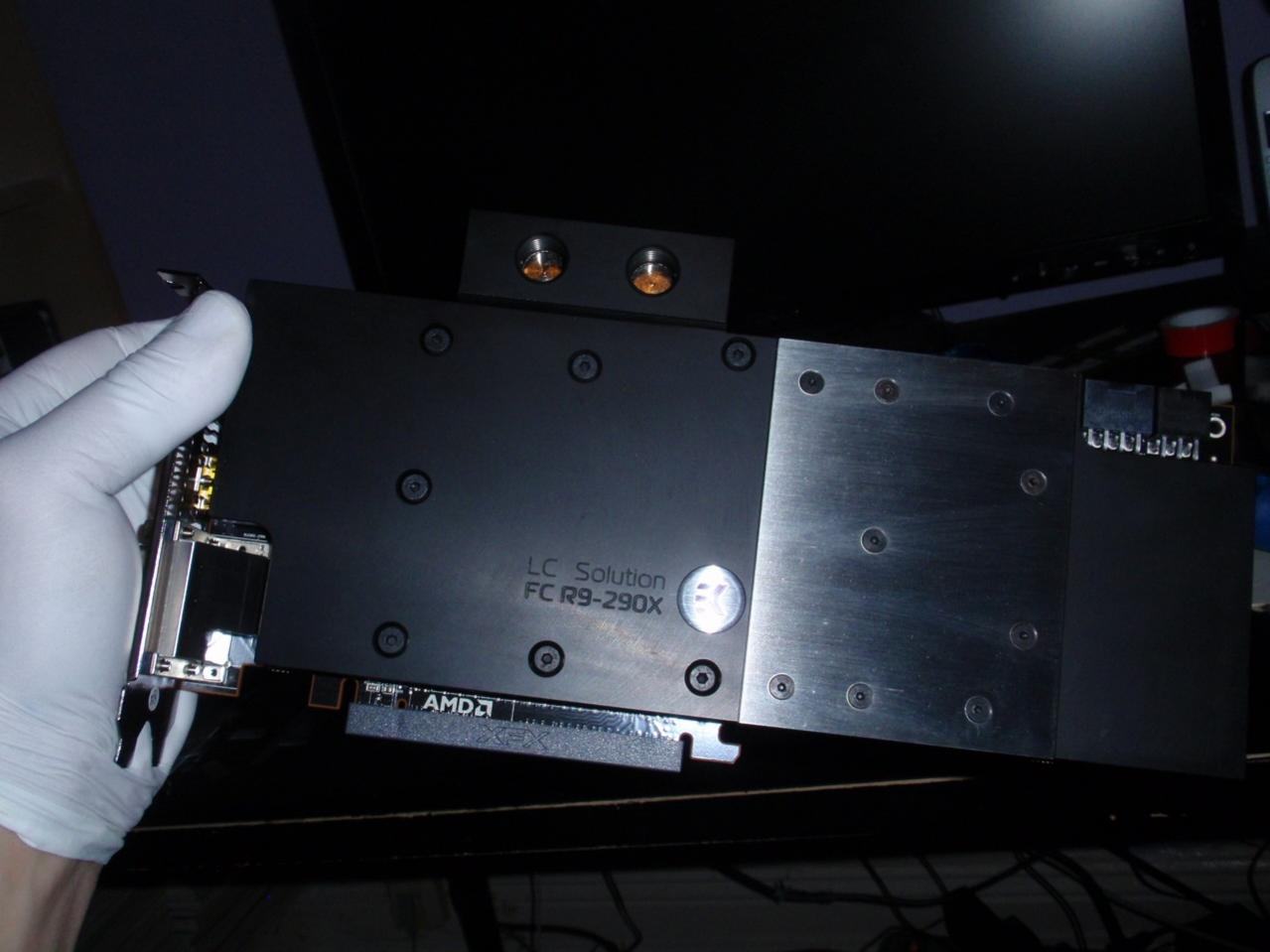

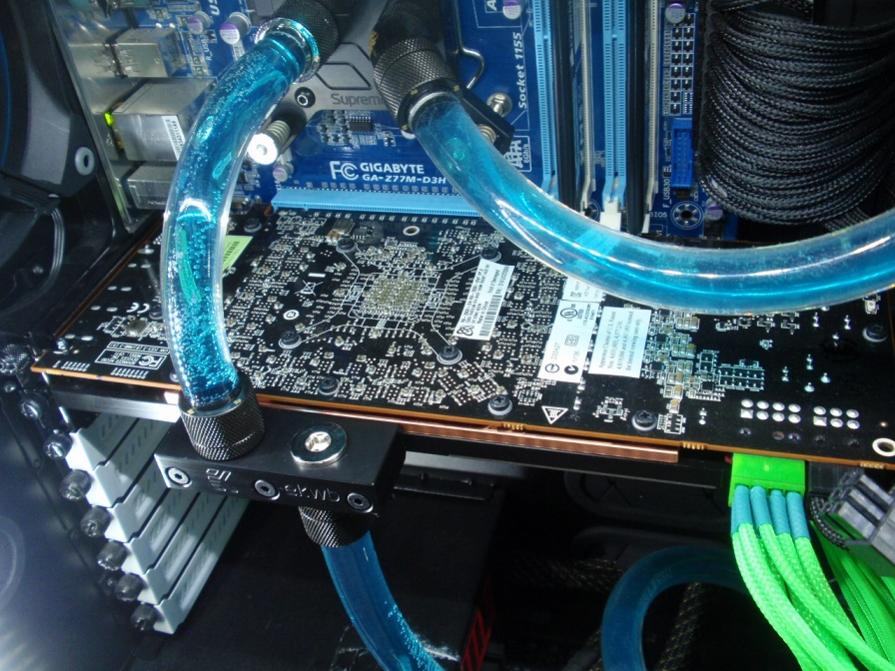

Hiermal die 290X auf Wakü umgebaut:




Kein Staubsauger mehr :)

Zuletzt bearbeitet:
welche temps hast du so unter idle / last ?
vor allem die spawa temps beim burn in test @ kombuster würden mich interessieren

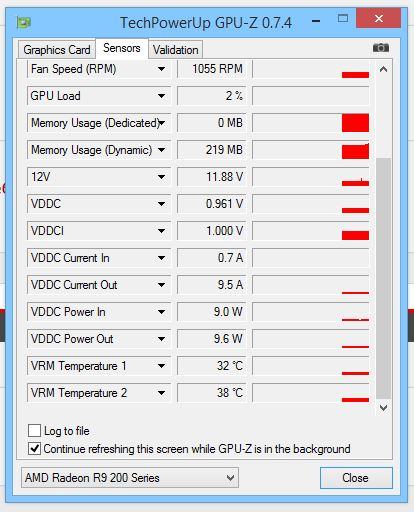

Idle 32
Burn in test OpenGl2, DirectX11 : 50-52
Valley Extreme HD 49

all@stock

Zuletzt bearbeitet:

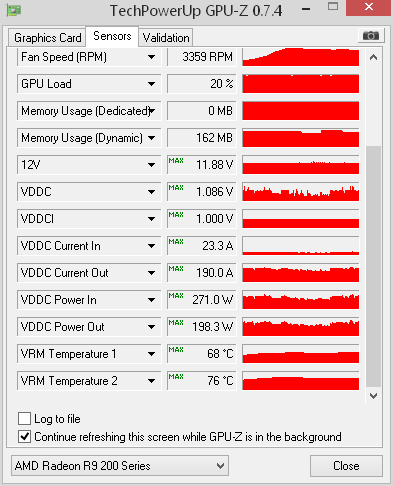

und die vrm temps von vrm1 und vrm2 beim burn in test ?
wenn du mir die noch sagen könntest, wäre das schick :d

die kann man mit der aktuellen 0.7.4 gpu-z auslesen

Zuletzt bearbeitet:
Yoah, die Liegen bei 68 und 42

@downforce habe auch gerade umgebaut hast du schon oc probiert?

Nein, erst mal das Pflichtprogramm. Zu einem späteren Zeitpunkt dann die Kür.
