[Sammelthread] AMD Radeon R9 290X (Hawaii XT) Sammelthread + FAQ - Bei Fragen Startpost lesen

AMD Radeon R9 290X (Hawaii XT) Sammelthread​


Impressionen der Karte:







Technische Daten der Radeon R9 290X


  • Chip = Hawaii XT
  • Fertigung = 28 nm (TSMC)
  • Transistoren = 6,2 Milliarden
  • Die-Größe = 438 mm²
  • Chiptakt = Maximal 1000 MHz Turbo-Takt
  • Shadertakt = Maximal 1000 MHz Turbo-Takt
  • Speichertakt = 1250 MHz
  • Speichergröße = 4096 MB
  • Speichertyp = GDDR5 (Hynix - wie bei der 7970 GHz, aber mit 5 Gbps @ 1,35V)
  • Speicherinterface = 512 Bit
  • Speicherbandbreite = 320 GB/s
  • Shader Model = 5.0
  • DirectX = 11.2 unter Windows 8.1 (Unterstützt damit herstellerunabhängiges Stereoscopic 3D)
  • Shader-Einheiten = 2816 (1D)
  • Texture Mapping Units (TMUs) = 176
  • Raster Operations (ROPs) = 64
  • Rechenleistung Single Precision (SP) (MADD) = Maximal 5,632 TFLOPs
  • Rechenleistung Double Precision (DP) (MADD) = Maximal 1,408 TFLOPs (1/4 SP)
  • Pixelfüllrate = Maximal 64 GPixel/s
  • Texelfüllrate = Maximal 176 GTexel/s
  • Leistungsaufnahme 3D = 231 Watt - 307 Watt (Messungen HT4U - Quiet & Uber-Mode)
  • Leistungsaufnahme 2D = ~2,6 Watt (Zero Core), 20 Watt im Idle (Messung HT4U)
  • Versorgung über einen 1x 8-Pin und 1x 6-Pin PCI-Express Anschluss
  • Anschlussmöglichkeiten = 2 x DVI (Dual-Link), 1 x DisplayPort 1.2, 1 x HDMI 1.4
  • Hinweis: Multi-Monitoring = Es werden Adapter mitgeliefert
  • Hinweis: Je nach Taktraten können Rechenleistung SP und DP, Pixelfüllrate und Texelfüllrate sowie Stromverbrauch abweichen. Es gibt bei Hawaii keinen festen Basistakt. PowerTune 2.0 sieht einen maximalen Takt von 1000 MHz vor. Wenn das Temperature-Target von 95 °C bei maximal 40% Lüfterdrehzahl im "Quiet-Mode" nicht gehalten werden kann, so senkt sich der Takt der Karte schrittweise ab. Im "Uber-Mode" liegt die Maximaldrehzahl bei 55% und auch die TDP wird erhöht, damit der Turbo-Takt quasi durchgängig gehalten werden kann.
  • Die Karte nutzt PCIe 3.0, ist aber völlig abwärtskompatibel


Reviews zur Karte:

Einzelkartentests - Non-Referenz-Design:
  • deutsch:
  • englisch:



Geizhals Links:


Treiber:
Alle Infos und neuste Treiber findet ihr in diesem Thread hier

Aktuelle finale Treiber

Offizieller R9 290X-Launchtreiber: AMD Catalyst 13.11 Beta 6

Windows XP x86/x64, Windows Vista x86/x64 und Windows 7 x86/x64:
klick mich


Tools:
Grafikkarten Analyse Tool GPU-Z hier

AtiTool zum OC der GraKa hier

MSI Afterburner hier

Sapphire TriXX GPU Tweak Utility hier


DX11 Benchmarks / Techdemos:



FAQ (Frequently Asked Questions):

Brauche ich nun unbedingt ein Mainboard mit PCI-E 3.0?

Laut dem Test von VR-Zone bringt der PCI-E 3.0 Slot zumindest bei der Radeon 7970 keine Leistungssteigerung. Damit muss man für eine Grafikkarte nicht extra umrüsten. Tests zur Crossfire Performance sind noch nicht verfügbar. Ein Skalierungstest für die R9 290X wird verlinkt, sobald verfügbar.


Wie laut ist die Karte?

Im Idle-Betrieb messen wir eine Lautstärke von 36,5 dB(A) und damit liegt die Radeon R9 290X im Mittelfeld. Einzig die Dual-GPU-Grafikkarten stechen hier negativ hervor. Wie immer entscheidend, auch bei der Lautstärke, ist der Last-Betrieb. Hier messen wir einen Wert von 51,8 dB(A) im "Quiet-Mode", durch den sich die R9 290X etwas von der GeForce GTX TITAN mit 52,8 dB(A) und der Radeon HD 7970 GHz Edition mit 53,6 dB absetzt. Insgesamt hinterlässt die Kühlung im "Quiet-Mode" also einen durchaus positiven Eindruck.



Lastlautstärke in Videos:

ComputerBase - R9 290X Lautstärke gegen GTX TITAN, GTX 780 und HD 7970 GHz Edition



Wie hoch sind die Temperaturen der Karte?

Die Temperaturen bewegen sich bei sehr guten 33°C im Idle und hohen 94°C unter Volllast, was den, zu Gunsten der Lautstärle auf 40% begrenzten Lüfterdrehzahlen im "Quiet-Mode" geschuldet ist. Die Karte ist allerdings für diese Lasttemperaturen ausgelegt, sodass dies auch im CrossFireX-Betrieb nicht problematisch ist.




Wie hoch ist der Stromverbrauch?

Hinweis: Die Verbrauchsmessungen (Karte only) stammen von HT4U -> klick

Die Radeon R9 290X hat einen Idle-Stromverbrauch von um die 20 Watt, was ein guter, aber nicht herausragender Wert am Markt ist.
Unter Spielelast nimmt die Karte (HT4U-Testmuster) im "Quiet-Mode" ~ 231 Watt auf - mit "Uber-Mode" sind es sogar knapp 307 Watt; der mit abstand höchste Verbrauchswert für eine SGPU-Karte.
Hier die Messungen (gesamtes System) von HardwareLUXX:



"Die Radeon R9 290X präsentiert sich im üblichen Rahmen für eine moderne Grafikkarte und so kommt das Gesamtsystem auf eine Leistungsaufnahme von 106,9 Watt. Großes Einsparpotenzial ist bei einer Single-GPU-Karte nicht mehr vorhanden, denn Takt und Spannung werden hier schon extrem heruntergefahren. Erst eine kleinere Fertigung der GPUs verspricht hier eine Verbesserung. Bei zwei Karten in einem CrossFire hat AMD bereits in der Vergangenheit bewiesen, dass man hier auf dem richtigen Weg ist - dies beweist man auch mit den beiden Radeon R9 290X im CrossFire die auf 111,4 Watt kommen.

Unter Last muss die Radeon R9 290X dann zeigen, wie gut sie wirklich ist - allerdings ist eine Beurteilung auch hier erst möglich, wenn auch die Performance mit in die Betrachtung einbezogen wird. 416,9 Watt sind im Gesamtsystem für eine Single-GPU-Karte ein neuer Negativ-Rekord. Der Stromverbrauch ist allerdings auch einer der Punkte, die wir mit der Umstellung des Testsystems in Angriff nehmen wollen. Sparsam ist die Radeon R9 290X aber in jedem Fall nicht. Dies gilt natürlich auch für das CrossFire-System bestehend aus zwei dieser Karten, das auf 667,1 Watt kommt."

Wichtiger Hinweis: Die Verbrauchsmessungen sind immer von den eingesetzten Komponenten, etwa dem Netzteil, abhängig und somit eher als Anhaltspunkt zu sehen!


Passt die Karte in mein Gehäuse?

"Das PCB der AMD Radeon R9 290X misst in der Länge 26,7 cm. Da der Kühler noch einige Millimeter übersteht, kommt die Karte auf eine Gesamtlänge von 27,5 cm."


Wie gut läßt sich die Karte übertakten?

"Zum einen wechselten wir für diesen Versuch vom geschlossenen Gehäuse des Testsystems in einen offenen Aufbau. Zusätzlich haben wir einige Voreinstellungen vorgenommen, wie beispielsweise die Lüfterdrehzahl auf 80 Prozent gesetzt. Damit wird auch klar, dass die Radeon R9 290X bei der Lautstärke kaum zu überhören sein wird, allerdings ging es uns nun darum die maximale Performance aus der Karte heraus zu holen. Letztendlich erreichten wir einen GPU-Takt von 1.100 MHz und einen Speichertakt von 1450 MHz. Dies alles lief gerade so eben stabil bei einer Temperatur von 94 °C. Jede weitere Erhöhung des Taktes sorgte dafür, dass die Karte selbst bei 80 Prozent Drehzahl des Lüfters heruntertaktete."

Overclocking im Test

Was hat es mit der ASIC Qualität auf sich?

GPU-Z kann nun seit Version 0.5.8 die Güte eurer GPU in Form einer "ASIC Qualität" in Prozent anzeigen. Dabei bezieht sich diese Qualität besonders auf die Leckströme eures Chips, d.h. sie wird aus der VID bestimmt.
Hilfreiche Beiträge zum Thema (Berechnung, Einschätzung der R9 290X): AMDs Statement zu den Werten ; Berechnungsbeispiel
Umrechner Hex<->Dez


Die Performance:

Hier findet ihr eine kleine Auswahl von unseren Benchmarks um euch erstmal einen Überblick zu verschaffen, wo sich die Karte Leistungstechnisch einordnet. Alle weiteren Infos und Benchmarks findet ihr im HardwareLUXX Artikel zur Radeon R9 290X!

Synthetische Benchmarks





Game Benchmarks






Andere Kühllösungen

Kompatible Axialkühler:
Arctic Cooling - Accelero Xtreme III + Accelero Hybrid
Prolimatech - MK26



Erhältliche WaKü-Blocks für die R9 290X:

AquaComputer: -

EK-Waterblocks: EK-FC R9-290X : Kupfer (+Plexi) , Acetal, Nickel (+ Plexi), Acetal + Nickel, (Original CSQ) - Nickel (+ Plexi).

Preise im eigenen Webshop: ~ 93€ (kompakte Variante) bis ~ 105€ (lange Variante)



Montageanleitung EK-FC R9-290X


EK-FC R9-290X Backplate - Black (26,38€):




Koolance: -

Watercool: -


Siehe auch:



Allgemeine Hinweise

Dies ist ein Sammelthread für die Radeon R9 290X. Das heißt, es darf und soll hier über die Karte diskutiert werden und den Usern auch als Kaufberatung dienen.
Natürlich ist ein Vergleich, etwa in Sachen Leistung, zu anderen Karten (HD 7970 und GTX TITAN uvm.) angemessen.

Um das Geflame, Gespame oder sonstige Unannehmlichkeiten zu minimieren wird gebeten, im Falle eines Verstoßes gegen die Forenregeln den „Beitrag-melden“ - Button (
) zu benutzen!
Solche oder nicht themenbezogene Beiträge werden dann entfernt. Ggfls. können mehrmalig auffällige User auch aus dem Thread ausgeschlossen werden.

Gruß
Die Moderation des Grafikkarten-Unterforums

Zuletzt bearbeitet:
Die war bei mir auch drauf. Danach die 41er Version von Sapphire. Dann Trix usw.

Irgendwie macht die total früh dicht und ich habe keine Ahnung woran das liegt. Kann eigentlich nur was mit dem Strom zu tun haben, denn Temps sind alle im grünen. Das mit der Lüfterdrehzahl wundert mich etwas. Dürfte doch bei 1% überhaupt nicht eingreifen. Gibt's Vergleichs-FPS von Bf4, Furmark, oder so?

...sent by Hirschi on Androids

Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
Moin Moin, leider wird es nichts mehr mit den Vapor X und mit 290X CF gespann. Ich Zahle den User sein Geld zurück.
Würde ja gerne die Karten Testen aber es wäre gegen über den online Shop nicht Fair.

Ich hoffe Morgen kann ich die Karten Stornieren. Bevor der Händler die Karten umsonst Versendet.

Weil ich die Karten nicht behalten kann.

Zuletzt bearbeitet:
Ich habe mit zwei TI 10300 Punkte dann sind ja die 290X deutlich langsamer. Hoffe im Spiele sind die FPS Unterschiede nicht so Hoch.

du wirst da denk ich keinen unterschied feststellen, sofern alles mit treiber läuft,das die 780ti in d3d schneller ist, ist ja klar, aber warte mal bis mantle kommt :)

wieso das auf einmal ? Geld knapp?

Die Karten wären erst Mittwoch raus gegangen von meiner Seite, bevor hier Missverständnisse entstehen schreibe ich das Förmlich :wink:

Zuletzt bearbeitet:
Gibts eigentlich für die normale 290 auch eine Art UBER-BIOS?

nope
da wurde per Treiber nur die maximale Lüftergeschwindigkeit von 40% auf 47% angehoben, damit die 94°C weitestgehend eingehalten werden
du hast also zweimal das gleiche BIOS und hast also ein BIOS was du dir zerschießen kannst

nope
da wurde per Treiber nur die maximale Lüftergeschwindigkeit von 40% auf 47% angehoben, damit die 94°C weitestgehend eingehalten werden
du hast also zweimal das gleiche BIOS und hast also ein BIOS was du dir zerschießen kannst

Dann sag mir warum meine 290 unter Wasser so derart einbremst und warum der Takt plötzlich steigt, wenn ich die maximale Lüfterdrehzahl im CCC anhebe? Die hält kaum ihren Standardtakt und verhält sich total seltsam. Im Catzilla liege ich weit hinter den anderen und FPS bekomme ich ohne VSync gerade mal soviele als hätte ich AA und alles an. Darüber habe ich mich ja schon hier genug drüber ausgelassen.

@die BIOS-Spezis
1. Kann ich auf die Karte jedes BIOS für eine 290 flashen (auch im Bezug auf UEFI) oder muss ich da auf die Subsystem-ID achten?

2. Haben diverse MSI und ASUS-Karten Files mit mehr TDP?

3. Spielt die BIOS-Größe eine Rolle? Gibt ja welche mit 64 und 128KB...

hm
das weiß ich auch nicht so ganz
könntest dich ja mal direkt mit dem Support von AMD in Verbindung setzen

was ich mir noch vorstellen könnte (sehr abwegig, ich weiß):
die GPU bekommt kein Signal vom Lüfter und dessen Geschwindigkeit-> taktet zur Sicherheit runter
was aber eigentlich quatsch ist, da sie ja auch die Temperaturen im Blick hat. Wenn die Karte also kein Signal von dem Lüfter bekommt setzt sie seine Geschwindigkeit einfach auf maximal. So kannte/kenn ich das, wenn das Drehzahlsignal nich mehr ankommt

zum flashen kann ich dir leider nix sagen :/


aber bin grad auch am überlegen, den kompletten Rechner unter Wasser zu setzen. Wenn das ein generelles Problem wäre, dann müssten alle dein Problem haben. Dem scheint aber nicht so...

Zuletzt bearbeitet:
@die BIOS-Spezis
1. Kann ich auf die Karte jedes BIOS für eine 290 flashen (auch im Bezug auf UEFI) oder muss ich da auf die Subsystem-ID achten?

Ja. Da die 290er ja per Schalter waehlbare Dual-BIOSe haben, ist das auch relativ risikolos. Ich persoenlich habe gute Erfahrungen mit den 015.042.XYZ-BIOSen gemacht, die es u. a. hier gibt.

Aber auf den Speichersupport sollte man schon achten denke ich?

...sent by Hirschi on Androids

... die meisten (jedenfalls aktuellen) BIOSe unterstuetzen Elpida & Hynix und haben auch eine Auto-Detect-Funktion. Ich wuerde aber nicht empfehlen, ein Elpida-only-BIOS auf eine Karte mit Hynix-Chips zu flashen oder umgekehrt.

Zuletzt bearbeitet:
Genau das meinte ich...

Was mich auch interessiert ist, ob das BIOS einer Custom-Karte diese nicht evtl. auch etwas anders anspricht?

...sent by Hirschi on Androids

Zuletzt bearbeitet:
naja, das BIOS einer Custom-Karte wird die Karte dann nachher mit den vom Hersteller (ASUS, MSI, usw.) vorgebenen Paramtern (PowerTarget, Lüfterspeed usw.) angesprochen
wenn bei deiner Referenzkarte Zieltemperatur 94°C sind und bei der Custom sind 80°C vorgesehen, dann wird sich die Karte daran ausrichten

Mich würde mal interessieren wie sich die Custom Designs von Sapphire,MSI und Co jetzt bei den Sommertemps schlagen. Ich habe hier 29 Grad raumtemp *schwitz*. Meine MSI 4G kann den maximalen Takt zwar halten, aber ich bewege mich Richtung Grenze 90-94Grad!
Muss dazu sagen das mein Gehäuse auch gedämmt ist und ich keine sonderlich potente Lüfter habe, hoffe das Enthoo Primo reißt noch was raus.

Im allgemein bestätigt mich die positive Meinung der MSI aber noch, weil das echt extreme Bedinungen sind bei diesem Hitzkopf von GPU

Zuletzt bearbeitet:
Picke dir raus was du brauchst, habe kurz davor 2 Stunden Wolfenstein gezockt, Zimmertemp: 24 Grad
GPUs: 2xSapphire R9-290 Vapor-X Tri/OC


Boaa bei so eine Wetter muss man raus. War selber mit meine Kids im Freibad einfach erfrischend. Wie kann man bei der Hitze Zocken. Abends Zocke ich auch gerne aber bei der Hitze no go

Also ich kann nur für meine Ref XFX 290 OC sprechen, aber erstaunlicherweise rennt sie mit vollem Takt und Lüfter auf den max 44% bei 95° ohne groß hin und her zu takten.

Nach unlock und 290x BIOS sieht es etwas schlechter aus, kaum boost dafür kaum 90° beim Heaven Bench.

Wäre das Spulenfiepen nicht wäre ich echt zufrieden

Was mich auch interessiert ist, ob das BIOS einer Custom-Karte diese nicht evtl. auch etwas anders anspricht?

Hinsichtlich Luefterdrehzahl, Power-Target und / oder Taktraten sicherlich. Ansonsten wuerde ich da aber keine all zu grossen Unterschiede erwarten, weil die Spielraeume der Hersteller da nicht so riesig sein duerften. Mag sein, dass die Phasenzahl der Spannungsversorgung, die Guete der Bauteile oder die Anzahl der PCB-Layer variiert oder der Kuehlkoerper mal 2, mal 3 Slots braucht - aber an der grundlegenden Funktionsweise der Karte aendert das nichts. Ich habe meine Referenz-Sapphire mit BIOSen von ASUS, GIGABYTE, MSI und PowerColor maltraetiert - haben alle (mal mehr, mal weniger gut) funktioniert. Am Ende habe ich auf einem BIOS-Baustein das von SAPPHIRE fuer meine Karte vorgesehene und auf dem anderen das aktuellste fuer die Tri-X belassen.

Dachte dass vielleicht grad beim Anlegen der Spannung da irgendwelche Änderungen drin sind. Welchen Treiber hast du und evtl. mal ein paar Vergleichswerte für mich?

...sent by Hirschi on Androids

Zuletzt bearbeitet:
14.6.

Was fuer Vergleichswerte sollen´s denn sein?

Furmark, wenn nicht zu warm. Ansonsten Catzilla und Fire Strike (extrem). Unigine sagt für mich irgendwie nix aus.

...sent by Hirschi on Androids

Berni ATI, bevor du dir eine andere Karte Kaufst, die so laut ist wie der Ref. Kühler bei 43%. Mach doch mal die WLP von deiner Karte neu. Ich kann mir nur vorstellen das da ein Problem ist. Ich habe gestern ( Sommerliche Temperaturen ) selbst noch getestet. Getestet habe ich mit 1050MHz GPU und 1325MHz Speicher heaven 4.0 extreme eine Stunde mit 50% Lüfterspeed ( nur Vorab so eingestellt gewesen, noch kein Feintuning )! Die Temperaturen sind nie über 90° gegangen. ( Spannungsoffset -25mV )

Zuletzt bearbeitet:
Hallo, kennt einer von euch die ungefähre Länge der R9 290 mit dem Morpheus
(also ganze Grafikkarte nicht nur den Morpheus)? Hab im Internet bisher nur die Länge des Morpheus gefunden. Danke im Vorraus!

Furmark, wenn nicht zu warm. Ansonsten Catzilla und Fire Strike (extrem). Unigine sagt für mich irgendwie nix aus.

Raumtemperatur kurz vor 27 Grad Celsius (Dachgeschoss FTW!). Da mein PC gerade umgebaut wird, ist die WaKue nur halbfertig - ein 60 mm tiefer 240er Radiator muss einen uebertaktenen i5 und eine uebertaktete R9 290 besaenftigen ...

... long Story short: ich habe mal Catzilla genommen.


Anhang anzeigen gpu-z.txt

Gemessen an den Rahmenbedingungen finde ich die Zahlen O.K.; der GPU-Takt dropt kurz, geht dann aber wieder hoch. Koennte eine Zwischensequenz oder der CPU-Physik-Test gewesen sein - wuerde auch erklaeren, warum die Temperaturen kurz gesunken sind.

Und Ja, wenn ich erst mit 2*280ern unterwegs bin, sind die Temperaturen auch wieder schoen(er) ;) .

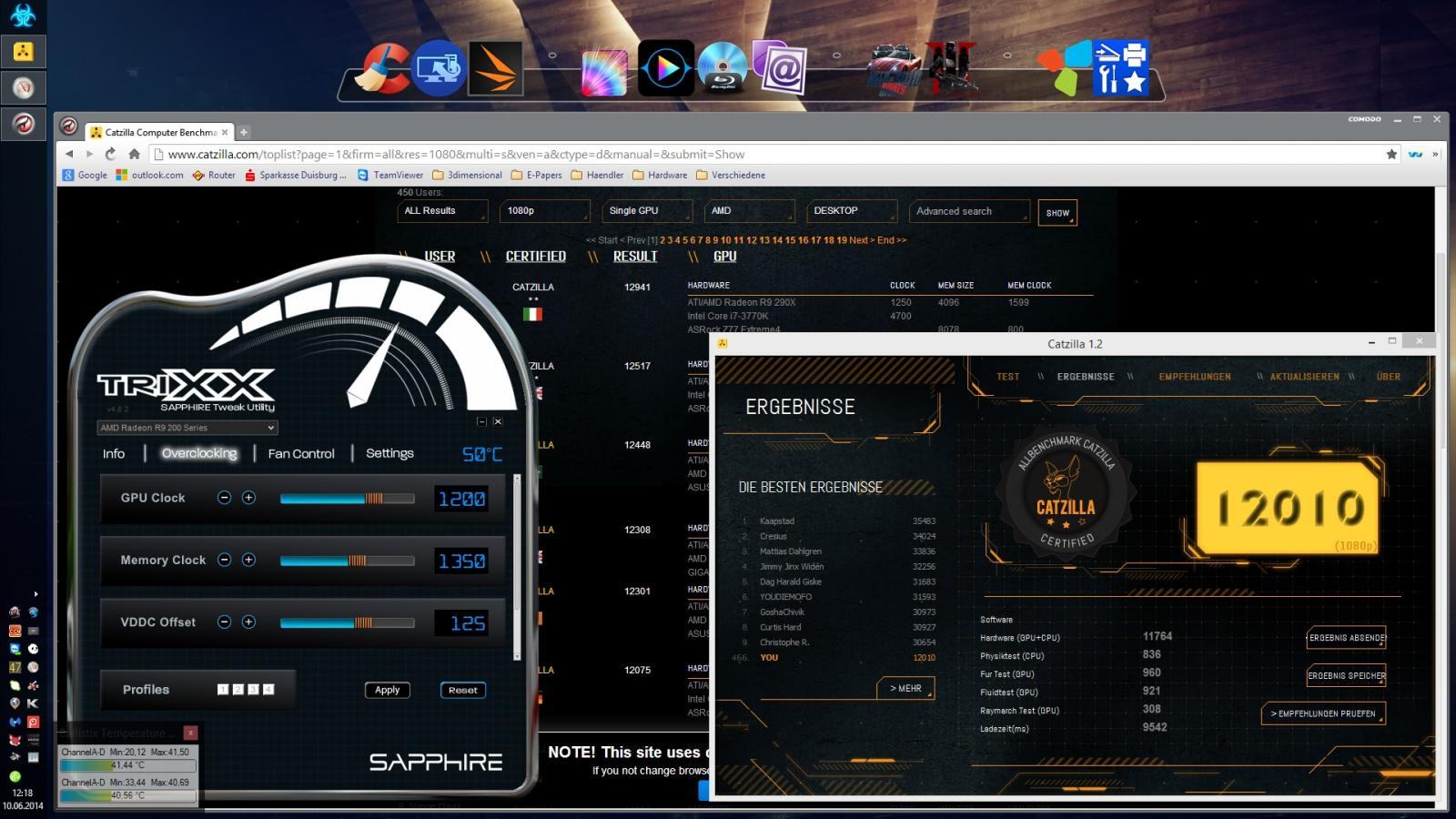

Wie kommt man denn an den 1080 Catzilla? Dachte eigentlich an den 720er, weil der ja noch mit ner Anmeldung freigemacht wird...

Überschreibt das Trixx eigentlich den Overdrive oder kann man da beide nehmen? VRM über 120°C??? :-[

Zuletzt bearbeitet:
@ TH3W4TCHM3N:
also der Morpheus ragt über das PCB in der Länge
Oder meintest du die Höhe, also wieviel Slots der nach unten hin belegt?
