[Sammelthread] AMD RX VEGA Sammelthread + FAQ

Devil · 14.01.2018

Moin.
@satuan
Ja. Das habe ich mir auch schon so gedacht

@Gerry
P6 1487/960 P7 1627/995 HBM1080/960 zieltemp 55

mehrere loops+ ts liefen ohne Probleme

Bei mir hats die karte temp technisch sehr schwer. Da meine Frau schnell friert, befeure ich unseren Ofen etwas mehr. Habe hier immer zwischen 25-27grad Raumtemp :asthanos:

Ich sitze im Tshirt, sie mit ner Decke eingewickelt. Also was jetzt läuft, läuft auch im Hochsommer.

mfg

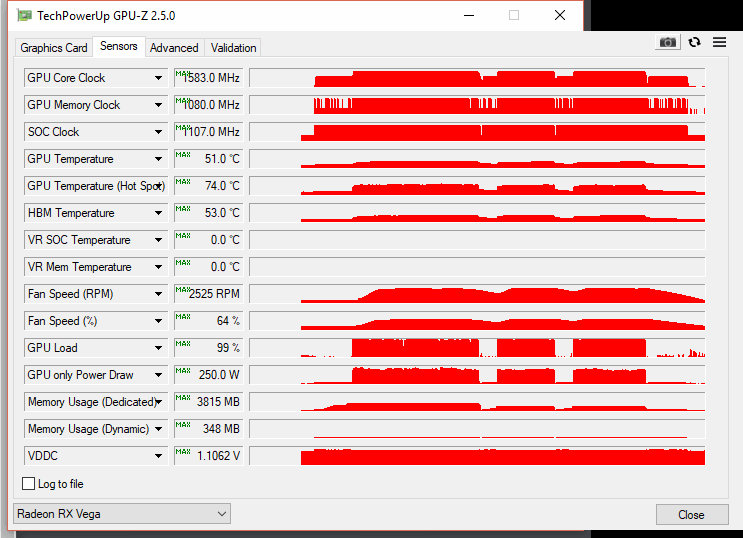

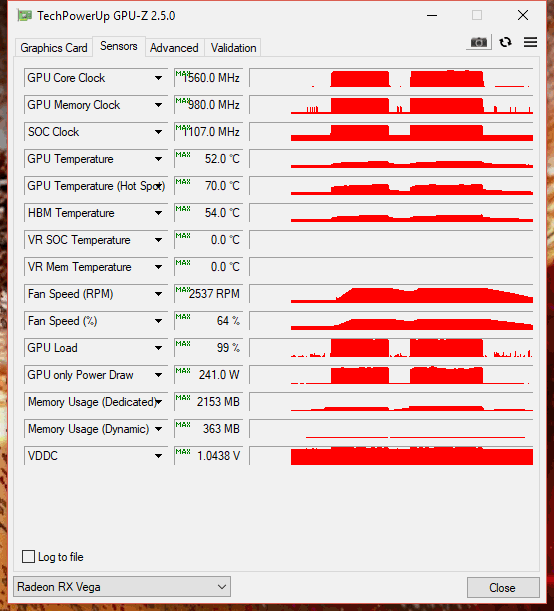

Edit: Das ist TS inkl Demo

Edit 2: Kann ein DP kabel Kaputt gehen? Habe ein LINDY 41532 - CROMO DisplayPort Kabel 2m. Auf einmal ging der Bildschirm aus und erkannte die Signalquelle nicht. HDMI ging. Dann habe ich das org dazu gelieferte vom Monitor probiert und er funktionierte, Gott sei dank, wieder.
Jemand vielleicht ne Empfehlung für ein neues 2m DP kabel?

satuan · 14.01.2018

Devil schrieb:
Moin.
@satuan
Ja. Das habe ich mir auch schon so gedacht

Der war nicht schelcht... :asthanos:

Mal an Clockstates der FE aufgezeigt, ist es das wenn eine Manual Voltage in mV nicht zu der jeweiligen State passt, diese einfach ignoriert wird (oder überschrieben):

Max OverDrive core clock: 2400Mhz
Max OverDrive memory clock: 1500Mhz
Memory state 0:
VDDC: 800mV
VDDCI: 900mV
Memory clock: 167Mhz
Memory state 1:
VDDC: 900mV
VDDCI: 900mV
Memory clock: 500Mhz
Memory state 2:
VDDC: 950mV
VDDCI: 900mV
Memory clock: 800Mhz
Memory state 3:
VDDC: 1000mV
VDDCI: 900mV
Memory clock: 945Mhz

GFXClk state 0:
VDDC: 800mV
Clock: 852Mhz
GFXClk state 1:
VDDC: 900mV
Clock: 991Mhz
GFXClk state 2:
VDDC: 950mV
Clock: 1138Mhz
GFXClk state 3:
VDDC: 1000mV
Clock: 1269Mhz
GFXClk state 4:
VDDC: 1050mV
Clock: 1348Mhz
GFXClk state 5:
VDDC: 1100mV
Clock: 1440Mhz
GFXClk state 6:
VDDC: 1150mV
Clock: 1528Mhz
GFXClk state 7:
VDDC: 1200mV
Clock: 1600Mhz

Das heißt letztlich nichts anderes, als das man nur Spannungen+Takt manuell wählen kann, die auch per State hinterlegt sind, oder man editiert dieses Bios manuell. Mit Wattman allein lässt sich dabei nur State 6 und 7 editieren, wenn dort Blödsinn eingetragen wird, werden diese States ignoriert oder der Treiber setzt sich einfach zurück.

DP Kabel können kaputt gehen, klar. Ersatzweise gibt es genug Möglichkeiten.

Devil · 14.01.2018

Das beste also wäre wenn man State 1-5 noch verändert um einen besseren verlauf zu haben. mit P7 995mv bin ich eigentlich zwischen Pst 2-3.

Das ein DP kabel so plötzlich den Geist aufgibt hätte ich nicht gedacht.
das DP kabel war grad mal 14mon alt. Und güstig wars auch nicht.

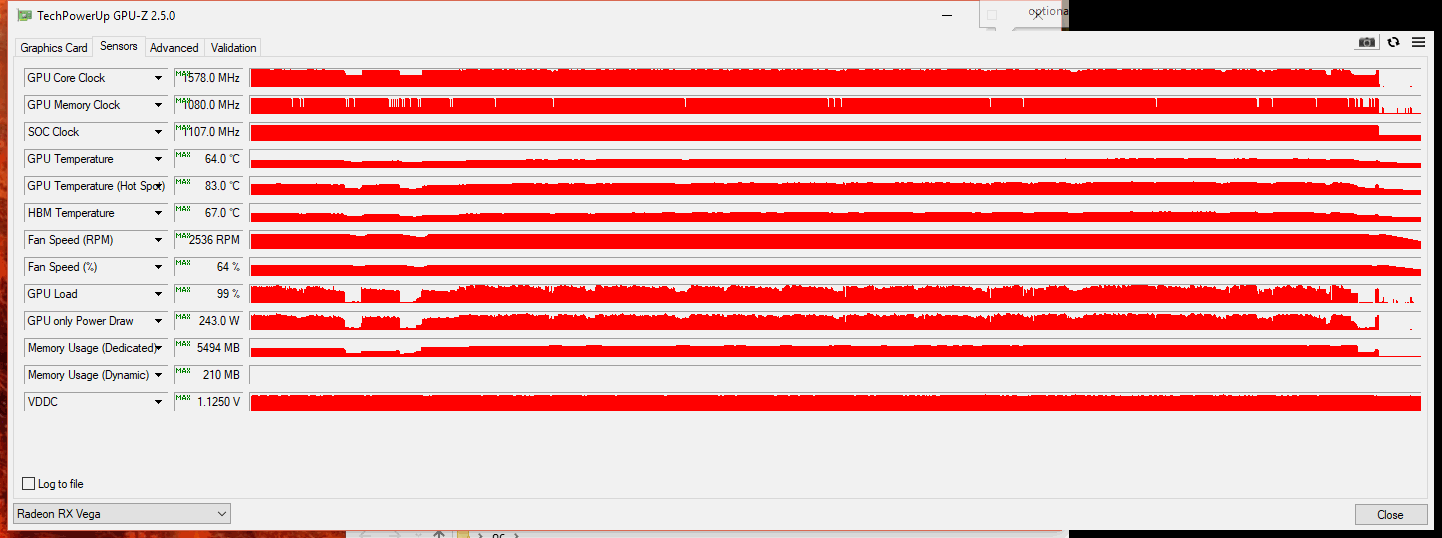

SWBF2 multiplayer
Ist die VDDC nicht zu hoch?

mfg

satuan · 14.01.2018

Devil schrieb:
Das beste also wäre wenn man State 1-5 noch verändert um einen besseren verlauf zu haben.

Genau - ja, sonst bleibst du in der letzten State hängen die eben nicht editiert wurde.

Du kannst nicht in State 5 1100mV bei bspw. 1350MHz eintragen und dann in State 7 1075mV bei 1485MHz bei höherem Takt. Ganz so blöd ist AMD nun auch wieder nicht.

Heißt im IR (Room) sind feste Werte hinterlegt und wenn es dort erkennbare Abweichungen gibt, wird der Treiber diese ohne Zusatztools ignorieren (also eine Art Schutzfunktion).

Es macht sich dann besser mit Tools alle State zu überschreiben. Generell lohnt es sich die Wall der eigenen Hardware mit Tools wie SoftPowerPlayTable Editor/OverdriveNTool auszuloten und dann mit WattTool sich ein eigenes Stateset zurechtzubasteln (OC oder UV; 24/7 was auch immer). Anleitungen gibt es dazu ja genug. WattMan allein eignet sich dazu nicht.

GerryB · 14.01.2018

@Devil
Deine Graka wird noch der Renner !
Geht leider bei mir nicht so hoch mit dem Takt.

Ist bei Dir tatsächlich der eff.Takt so hoch ? Bei der VDDC dasselbe !
Kannst Du mal im GPU-Z mit der Maus auf der Kurve lang laufen.
Da müßte er Dir links @Takt anzeigen.

Kuschel mal mit Deiner Liebsten, wenn Sie friert.(in der Hölle)

btw.
Du bist nicht in P2-3 !
Du hast auf P7 hochgetaktet und bist Runter in P6.

@Holzmann
Bitte Das BOOSt-Setup = das alte Max+Low von S.1 nehmen.
Ragman hat Recht, Das wird zu unübersichtlich.

btw.
Ich brauche auch ein neues DP1.4 Kabel. Tipps ?

Kintaro89 · 14.01.2018

satuan schrieb:
Genau - ja, sonst bleibst du in der letzten State hängen die eben nicht editiert wurde.

Du kannst nicht in State 5 1100mV bei bspw. 1350MHz eintragen und dann in State 7 1075mV bei 1485MHz bei höherem Takt. Ganz so blöd ist AMD nun auch wieder nicht.

Heißt im IR (Room) sind feste Werte hinterlegt und wenn es dort erkennbare Abweichungen gibt, wird der Treiber diese ohne Zusatztools ignorieren (also eine Art Schutzfunktion).

Es macht sich dann besser mit Tools alle State zu überschreiben. Generell lohnt es sich die Wall der eigenen Hardware mit Tools wie SoftPowerPlayTable Editor/OverdriveNTool auszuloten und dann mit WattTool sich ein eigenes Stateset zurechtzubasteln (OC oder UV; 24/7 was auch immer). Anleitungen gibt es dazu ja genug. WattMan allein eignet sich dazu nicht.

Jap das beachten wir schon, bzw das ist warum ich auf P6 so rum reite.

Wichtig ist immer welcher effektive(reale Takt) dann mit der Einstellung entsteht.
Bei Wattman ist halt P5 fest hinterlegt und hat einen festen effektiven Takt.

P6 und P7 müssen dann von den Einstellungen so gewählt werden das sie darüber kommen.

Dabei ist aber wieder egal wie du das anstellst, gibt es mehrere Wege und kommt auf den eigenen Chip an was er mit macht.

Bsp. RX64 P5 1401/1100 = 1396MHz effektiver effektiv Takt maximal. P6 muss kann jetzt entweder mit "hoher" eingestellter Spannung und niedrigeren eingestellten Takt 1472/1150 = 1460MHz effektiv sein und wird genommen,
oder anderer weg mit deutlich niedrigeren Spannung und hohen Eingestellten Takt 1587/1000 = 1460 effektiv sein.
P7 entsrpechend noch mal drüber setzen.

Dann wird der P-State auch genommen!
Wie ich die ganze Zeit schon sage, der EFFEKTIVE Takt der durch die feste Einstellung im Wattmann entsteht entscheidet.

Mit Reg.Hack kannst du halt nur richtig UV betreiben weil du alles nach unten ziehen kannst und nicht auf P5 aufpassen musst.

Holzmann · 14.01.2018

GerryB schrieb:
@Holzmann
Bitte Das BOOSt-Setup = das alte Max+Low von S.1 nehmen.
Ragman hat Recht, Das wird zu unübersichtlich.

Es ist wirklich noch etwas unübersichtlich, schau mal, ob ich die richtigen Werte getroffen habe ...

Devil · 14.01.2018

@Satuan/Kintaro89
Mittlerweile reizt mich das Thema sehr. Hab nur das Problem das ich nur am WE dafür zeit habe. Unter der Woche bin ich auf Montage. Werd mich mal in der nächste woche daran setzen und mich in das Thema einlesen.

@Gerry
Die RD gefällt mir immer besser. :bigok:

Am Anfang wollte sie nicht richtig. Hab zwar ein p11 750, hatte aber die Karte auf nur 1 x12v schiene mit 25a gehabt. Nun jedem 8pin ne eigene mit 30a gegeben.
Vielleicht noch etwas was ich testen könnte?

Wie kann man die RD einstufen. Kurz über FE oder zwischen FE und LC etc.

mfg

GerryB · 14.01.2018

Holzmann schrieb:
Es ist wirklich noch etwas unübersichtlich, schau mal, ob ich die richtigen Werte getroffen habe ...

24/7-SETUPs für REFERENZKARTEN (passend zu HBM-Takten)

Es gibt 5 Profile:
MAX2+Low2 = HBM 990mV passt bis zu HBM-Takt>1100..1140 (evtl.1150+)
Low3 = HBM 950..960mV passt bis zu HBM-Takt 1020...1080 (960mV evtl. bis 1140+)
Max4+Low4 sind sehr sparsame Varianten bis HBM-Takt 1020.(3..5fps weniger mit Max4)

Max2 ist zwar schnell, aber auch anstrengend für den Kühler(nur für RX64LC)!
Low2+Max2+Low4 takten rel. sauber hoch-und runter (Kintaro-Style) FÜR GAMEWORKS EMPFOHLEN.
Low3+Max5 Geht gleich auf P7 hoch.Kleiner Ruckler mögl., dafür inGame kühler,
weil runterwärts der P6 über einen großen Taktbereich genutzt wird(Ragman-Style).

@Alle Bios Modder RX56-->64
!!! Das RX64Air ist am Günstigsten wg. dem Niedrigen P5 !!!
An alle Bios-Modder der Hinweis, RX56@RX64air = PT+30 !!!
Der Mod ist nicht dazu da, mehr Watt zu verbraten.
Er dient ausschließlich der HBM-Übertaktung,
mit dem zusätzlichen Goodie vom niedrigen P5= SMOOTH.
Es gelten dann die Einstellungen der RX64air !!!
!!! Das RX64LC BIOS ist für AIR daher sinnlos.!!!

Zusammen mit fps-Limit verwenden:
!!! Im Zweifelsfall ist fps-Limit im Wattman unter Globale Settings der sicherste Weg !!!
Bei Spielen wo, Das nicht funzt dann sicherheitshalber Vsync nehmen.

Nicht alle RUCKLER kommen vom Übergang auf P5+6+7 mit den neuen Profilen!
Manchmal ist es einfach Streamen von SSD, das schlechte GAME oder CPU+RAM+Board.
Bitte gegentesten mit AMD-Standard-Setting.
Ansonsten hilft evtl. eine kleine Erhöhung von Fps-Limit von 3..5 fps.

Die erreichbaren HBM-Takte streuen je nach Chip stark. Bitte selber Testen.
Manche HBM mögen nicht >70°C. I.d.R. gehen 75°C noch gut, aber Lüfter !?

WATTMAN-SETTINGS mit +/- wg. Chips mit unterschiedl. Qualität

Lüfter 400/3500 (2500 Devil)
Temp. 85°C / 55°C-..60°C (OC hängt nur von der TEMP ab!)
- Bei RX64LC Zieltemp. = ca.50..55° -

Settings ABSPEICHERN
Nach Eingeben der Settings im Wattman oben Rechts ÜBERNEHMEN + Profil SPEICHERN.
Dann Neustart des PC`s, damit sicher alle Einstellungen übernommen werden.
(restart64.exe als Admin ausführen geht auch, FREEZED aber manchmal,
ist bei CRU dabei)

Spannungen für Max2: nur RX64LC
P6=1020-10mV P7=1065+5mV HBM 990mV (wenn instabil-->980..970)

Max2-Takt-Settings:
RX64LC Takt
P6 1622 P7 1667+10 HBM 1100+40 PT45+/-5
(oder mit P6 1577/1010 als quasi Low3-maxed)

Spannungen für Low2:
P6=1010mV P7=1055mV HBM 990mV (wenn instabil-->980..970)
Für die RX56 gehen alternativ auch 850mV (wg. des niedrigen HBM-Taktes)

Low2-Takt-Settings:
RX56 Takt
P6 1517 P7 1587 HBM 880+40 PT50
RX64 Takt
P6 1497 P7 1587 HBM 1080+60 PT30+/-5
RX64LC Takt
P6 1617 P7 1662-5 HBM 1100+40 PT40+/-5

Spannungen für Low3:
P6=1010mV P7=1045mV HBM=950mV
RX56 HBM=850mV (wg. des niedrigen HBM-Taktes)

Low3-Takt-Settings:
RX56 Takt
P6 1477 P7 1587 HBM 880+20 PT40
RX64 Takt
P6 1407 P7 1587 HBM 980+40 PT25+/-5 (für HBM 1030..1080 / 960mV)
RX64LC Takt
P6 1577 P7 1647+5 HBM 1020+80 PT35+/-5 (ggf. HBM 960mV)

Spannungen für Low4: ZIELTEMP = 50 (damit der Lüfter rechtzeitig anspringt)
P6 =960mV P7=995mV HBM=960mV (Ausnahme= RX56 P6=950mV HBM=850mV)

RX56 Takt
RX56 Takt
P6 1517 P7 1587 HBM 880+40 PT50
RX64 Takt
P6 1487 P7 1587 HBM 1080+60 PT30+/-5
RX64LC Takt
P6 1617 P7 1632-5 HBM 1100+10 PT40+/-5

Spannungen für Max4: ZIELTEMP = 50 (damit der Lüfter rechtzeitig anspringt)
P6 =900mV P7=1025mV HBM=900mV (Ausnahme= RX56 P6=900mV HBM=850mV)

RX56 Takt
P6 1477 P7 1587 HBM 880+20 PT40
RX64 Takt
P6 1407 P7 1587 HBM 980+40 PT25+/-5
RX64LC Takt
P6 1577 P7 1647+5 HBM 1020+90 PT35+/-5

TIPP: Beleuchtungs AUS (kleiner Schalter auf der Rückseite) beseitigt
evtl. vorh. Fiepen der LEDs.

DANK
An die fixen Betatester Ragman, Kintaro und Devil
und an Kintaro für die P6-settings.

Holzmann · 14.01.2018

Update S1.

GerryB · 14.01.2018

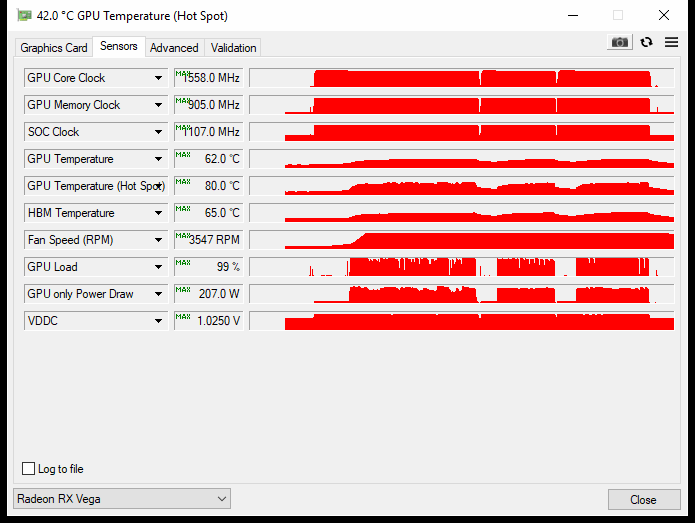

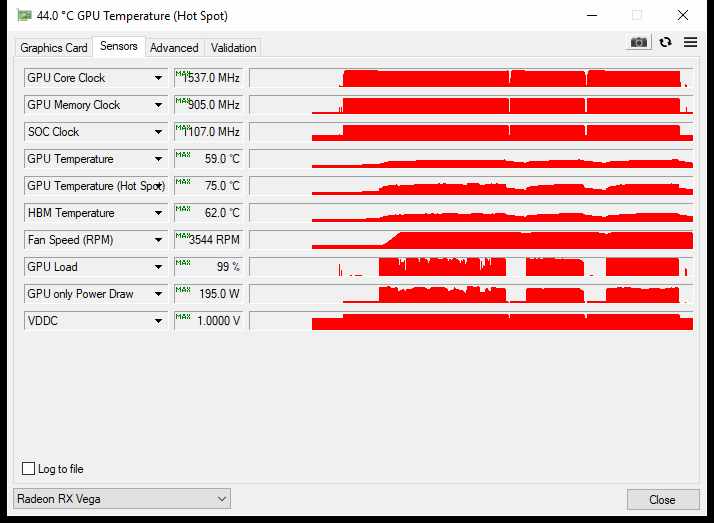

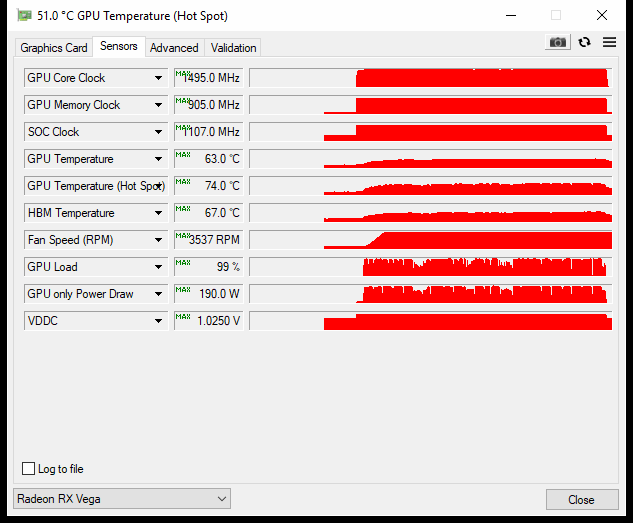

Max4 RX56Cf :

TS 2x avg.180W xxxxxxxxxxxxxxxx Valley 1440p Ultra 8xAA 120fps-Limit VDDC= 0,9813-09875V

X

xxxxxxxxxxxxxxxxxx

Low4 ist mir zu Langsam.
Max4 passt mir besser 24/7.

Devil · 14.01.2018

Noch mal bei P7 beigegangen.
P7 1647/995 zieltemp55

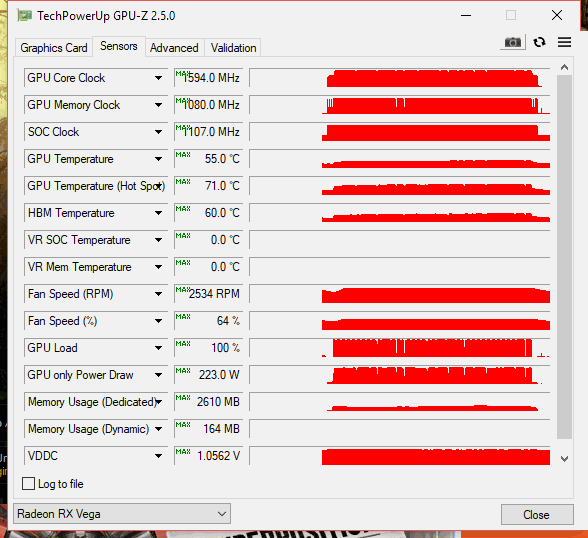

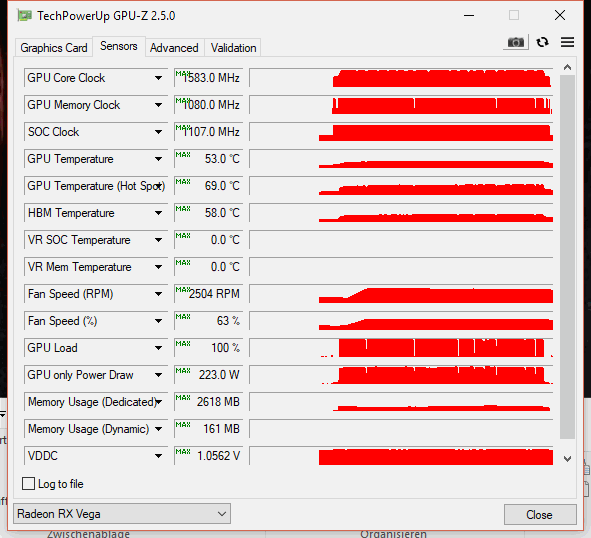

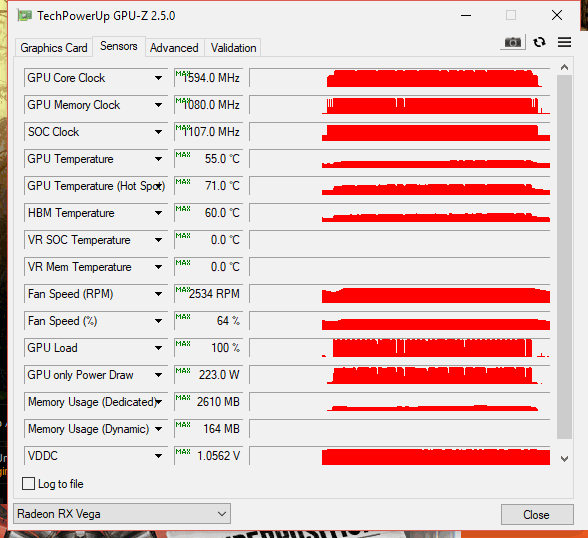

Valley

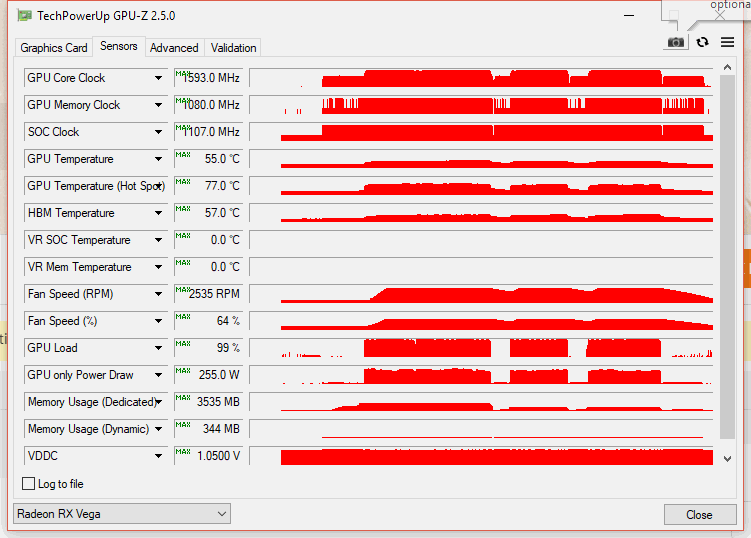

TS+Demo

EDIT

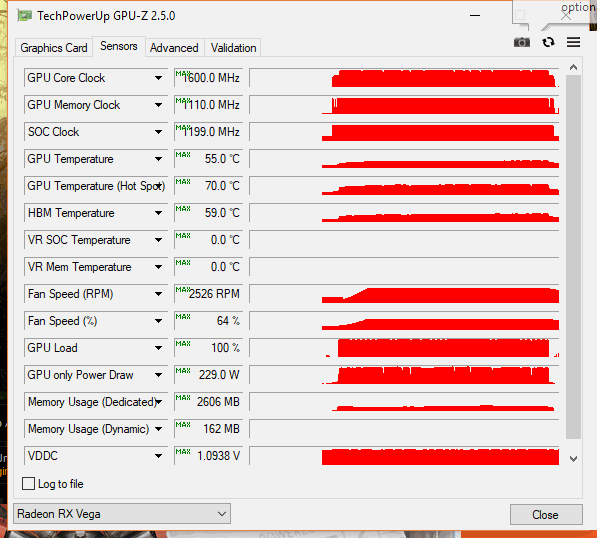

nun noch zusätzlich mit HBM 1110/960

Valley

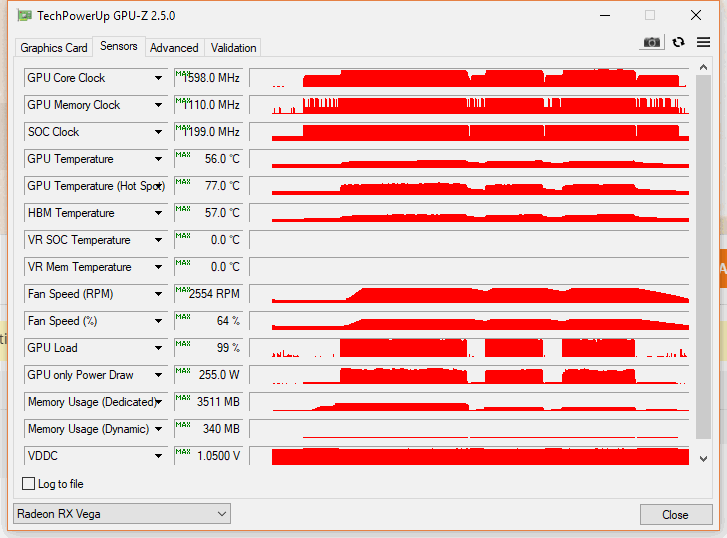

TS+Demo

Kintaro89 · 14.01.2018

Devil schrieb:
Noch mal bei P7 beigegangen.
P7 1647/995 zieltemp55

Valley
Anhang anzeigen 424277

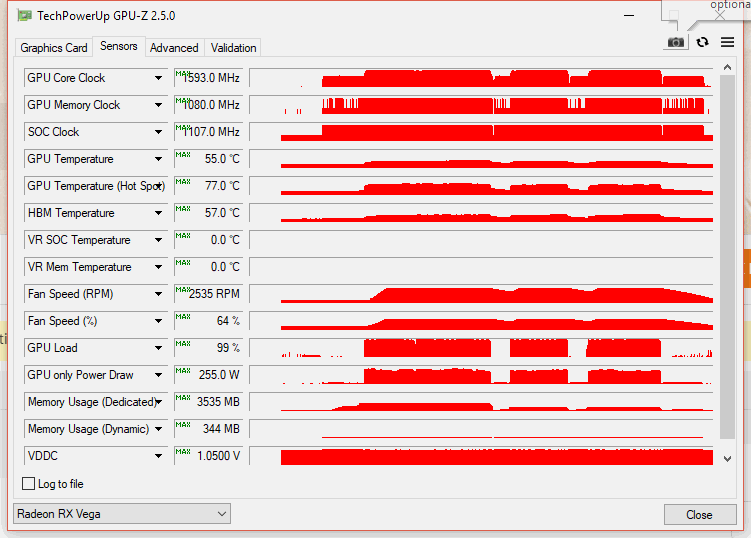

TS+Demo
Anhang anzeigen 424278

EDIT

nun noch zusätzlich mit HBM 1110/960

ValleyAnhang anzeigen 424282

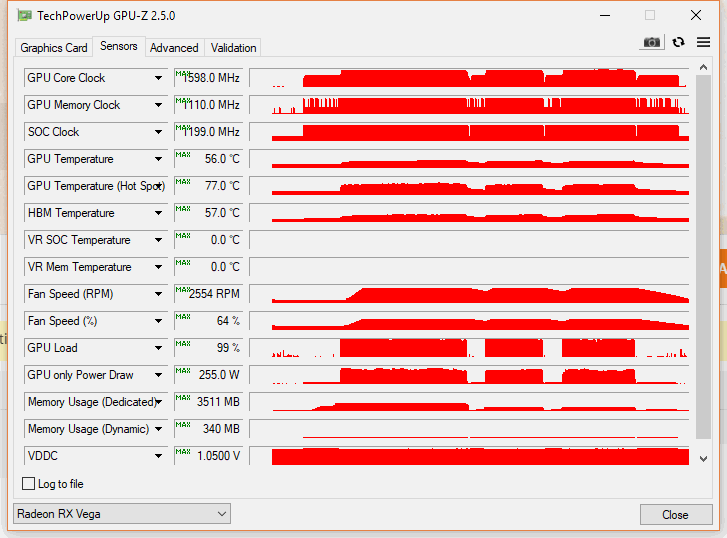

TS+Demo
Anhang anzeigen 424283

Die 255W im TS machen etwas Aua. Da bleibt man mit dem ursprünglichen Low ja schon drunter !?

Devil · 14.01.2018

Ja. Is aber nur nen kurzer spike,aber nur in der Demo. Ansonsten immer im bereich von 220w-230w. Ich lasse das ja nicht unbeaufsichtigt laufen.
Schaue immer drauf wegen fehler und um ausl. gpu takt etc. zu beobachten.

edit bin mal den Graph in den beiden GPUtest abgewandert. min219-max241. ansonsten im dreh um 220-230

GerryB · 14.01.2018

@Devil
eff.Takt ? !!!!!!!!!!!!!!!!!!!!
die W interessieren Niemanden.

Max4 schon getestet ? = MUST HAVE

Spannungen für Max4: ZIELTEMP = 50 (damit der Lüfter rechtzeitig anspringt)
P6 =900mV P7=1025mV HBM=900mV (Ausnahme= RX56 P6=900mV HBM=850mV)

RX56 Takt
P6 1477 P7 1587 HBM 880+20 PT40
RX64 Takt
P6 1407 P7 1587 HBM 980+40 PT25+/-5
RX64LC Takt
P6 1577 P7 1647+5 HBM 1020+90 PT35+/-5

Devil · 14.01.2018

valley 1581-max angezeigt oft1591
ts 1574-max angezeigt sehr oft bei nur 1574

max4 noch nicht getestet

GerryB · 14.01.2018

Devil schrieb:
valley 1581-max angezeigt oft1591
ts 1574-max angezeigt sehr oft bei nur 1574

max4 noch nicht getestet

Du meinst Valley Takt nur 1491 und TS nur 1474 ?
Das würde zu meinen Tests passen.

Für mehr eff.Takt brauchst Du Max4.
Bin mal gespannt , ob P6=HBM-Spannung bei Dir funzt
und ob HBM 1110/900 mit niedriger Temp. geht.

Devil · 14.01.2018

Nein sind einmal min und max. Und dahinter hab ich die freq angegeben wo er häufig zu finden ist.

Edit

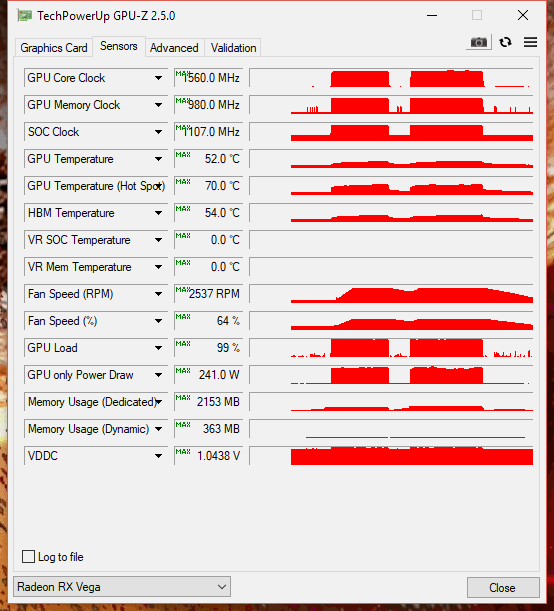

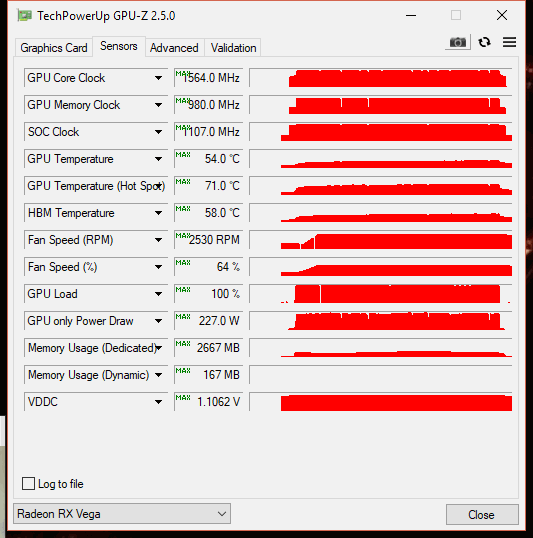

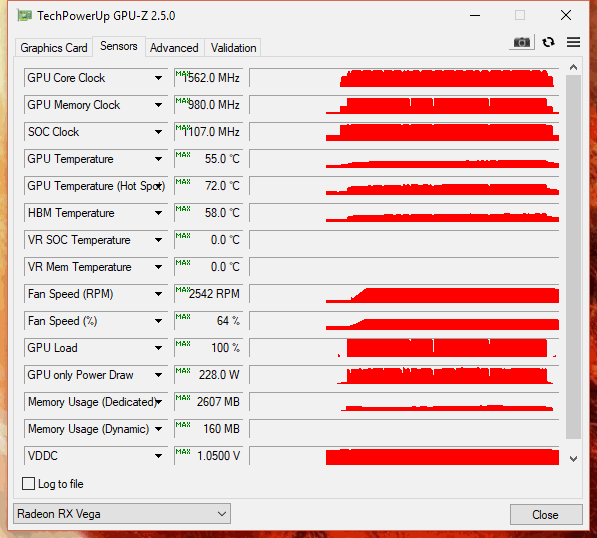

Max4

nehme immer die werte für die 64air

GerryB · 14.01.2018

Devil schrieb:
Nein sind einmal min und max. Und dahinter hab ich die freq angegeben wo er häufig zu finden ist.

nehme immer die werte für die 64air

Das wäre dann tatsächlich im Bereich von Dargo. Hut Ab !
TS mit 1110 sieht aber anders aus .
Da ist der max.Wert nur in Test 2 !?

Kintaro89 · 14.01.2018

Devil schrieb:
Nein sind einmal min und max. Und dahinter hab ich die freq angegeben wo er häufig zu finden ist.

Bei deinen hohen effektiven Taktraten und der Verlustleistung trotz eigentlich sehr geringer Vddc/Vcore vermute ich stark bei dir wird was vom AVFS überschrieben und gar nicht deine Spannungseinstellungen aus Wattman so richtig genommen werden.

Devil · 14.01.2018

Tjo. Die Probleme die ich hatte lagen entweder an der falschen Netzteilkonfig oder dem Defekten DP kabel oder beidem zusammen

- - - Updated - - -

@☻Kintaro

Lässt sich wohl erst leider dann verifizieren wenn ich an die anderen Pst gehe. oder?

GerryB · 14.01.2018

@Devil
PC neu starten bitte.

Lies mal bitte den Wert in Test 1 ab.
In der Demo wird ohne gescheites fps-Limit mehr W gezogen.

btw.
Ragman TS-Test 1 eff.Takt >1580@217W = 54fps
Wieviel fps hast Du Devil ?

Kintaro89 · 14.01.2018

Devil schrieb:
Tjo. Die Probleme die ich hatte lagen entweder an der falschen Netzteilkonfig oder dem Defekten DP kabel oder beidem zusammen

- - - Updated - - -

@☻Kintaro

Lässt sich wohl erst leider dann verifizieren wenn ich an die anderen Pst gehe. oder?

Wenn du deine Einstellungen einfach mal mit P6 und P7 je 1000mV , rest lassen, laufen lässt kannst du mal vergleichen ob alles genau so aussieht. dann hast du evtl auch die 1V sperre im Bios drin.

Die hat dargo auch mal angesprochen, ich habe diese auch drin. Lässt sich mit PT -1 aushebeln, dann geht dann dein Takt aber runter.

Würde mich auch etwas Wundern, dein CHIP ist entweder MEGA, dann auf jedenfall respekt =), oder es wird was vom AVFS überschrieben bzw. 1V Sperre, ich schaff mit meiner unter h2o die effektiven 1580MHz nur mit Vcor/Vddc über 1V, alles unter 1V landet früher oder später im Treiber crash.

GerryB · 14.01.2018

@Kintaro
TS 1110 ?
Ablesefehler von Devil ?
Lass bitte erst mal die Spekulationen, bis Devil seine fps in Test 1 postet.
Das kann eigentlich nur so wie bei Ragman sein. Da passt eff.Takt zu fps.
OK
User42 war mit den fps auch eigenartig niedrig mit den Ragman-Settings.

Devil · 14.01.2018

Nach neustart

im Test 1 1560-1562
204-210w
35-39fps im ersten teil des benchmark(sind ja nur paar sekunden)

oder bin ich auf dem falschen dampfer

GerryB · 14.01.2018

@Devil
Du bekommst doch ein Ergebnis von TS, wenn Du Den komplett durchlaufen lässt.
Score
Graphikscore
Test 1 xxx fps
Test 2 xxx fps
CPU xxx

Du bist wahrscheinlich in der Demo, die vor Test 1 läuft.

@Kintaro
Bei der RX64 ist der eff. Takt höher als bei der RX56 wg. der mehr Shader.
Die RX56 stellt einen Teil vom Takt ab für AC.

Devil · 14.01.2018

xD. sry mom. ich lass mal schnell ts laufe. moment bitte

edit

test 1 50.39 fps
test 2 39.91 fps
cpu 21.01 fps

Kintaro89 · 14.01.2018

GerryB schrieb:
@Devil
Du bekommst doch ein Ergebnis von TS, wenn Du Den komplett durchlaufen lässt.
Score
Graphikscore
Test 1 xxx fps
Test 2 xxx fps
CPU xxx

Du bist wahrscheinlich in der Demo, die vor Test 1 läuft.

@Kintaro
Bei der RX64 ist der eff. Takt höher als bei der RX56 wg. der mehr Shader.
Die RX56 stellt einen Teil vom Takt ab für AC.

Ja weis ich doch =), deswegen mein Vergleich mit 1580MHz, Devil hat ja 1593MHz, der unterschied sind meist so 5-10MHz, hab mich da schon paar mal mit Ragman verglichen.
Sieht man bei dem Post als ich Ragman 11_04 auch mal getestet habe.

GerryB · 14.01.2018

Devil schrieb:
xD. sry mom. ich lass mal schnell ts laufe. moment bitte

edit

Anhang anzeigen 424287

test 1 50.39 fps
test 2 39.91 fps
cpu 21.01 fps

Wie zu erwarten.
Dein eff. Takt in Test 1 ist deutlich niedriger.
Du liegst aber sehr gut mit den fps auf dem Level von Kintaro@24/7.

Jetzt mal mit Max4 bitte.

@4stroke
Das wäre doch auch Was für Dich.
Du bist schließlich der 1,04V Spezi.
Durch Dich ist Alles ins Rollen gekommen.
DANKE

Devil · 14.01.2018

Äh das war max 4
P6 1407/900 P71587/1025 HBM 980/900. das lief die ganze zeit

[Sammelthread] AMD RX VEGA Sammelthread + FAQ

Experte

satuan

Guest

Experte

satuan

Guest

Enthusiast

Experte

The Saint

Experte

Enthusiast

The Saint

Enthusiast

Experte

Experte

Experte

Enthusiast

Experte

Enthusiast

Experte

Enthusiast

Experte

Experte

Enthusiast

Experte

Enthusiast

Experte

Enthusiast

Experte

Experte

Enthusiast

Experte
