[Sammelthread] Asrock AB350 Gaming-ITX/ac | X370 Gaming-ITX/ac

  • Ersteller Gelöschtes Mitglied 189576
  • Erstellt am
Sammelthread Asrock AB350 Gaming-ITX/ac | X370 Gaming-ITX/ac​

​

die beiden Mini-ITX AM4 von Asrock​



Inhaltsverzeichnis:
  • Technische Daten
  • Preisvergleich
  • Fragen / Antworten
  • RAM Kompatibilität
  • Berichte & Reviews
  • aktuelle BIOS Versionen


Technische Daten

AB350 Gaming-ITX:
Code:
[table="width: 500"]
[tr]
	[td]Gaming Armor[/td]
	[td]Power
- Hi-Density Power Connector (8 pin)
Memory
- 15μ Gold Contact in DIMM Slots
VGA Card
- 15μ Gold Contact in VGA PCIe Slot (PCIE1)
Internet
- Intel® LAN
Cooling
- 2oz Copper PCB
Audio
- Creative Sound Blaster™ Cinema 3[/td]
[/tr]
[tr]
	[td]Unique Feature[/td]
	[td]ASRock Super Alloy
- Premium Power Choke
- Dual-N MOSFET
- Nichicon 12K Black Caps (100% Japan made high quality conductive polymer capacitors)
- Matte Black PCB
- High Density Glass Fabric PCB
- 2oz Copper PCB
Intel® 802.11ac WiFi
ASRock Steel Slots
ASRock Ultra M.2 (PCIe Gen3 x4 & SATA3)
ASRock Full Spike Protection (for all USB, Audio, LAN Ports)
ASRock Live Update & APP Shop[/td]
[/tr]
[tr]
	[td]CPU[/td]
	[td]- Supports AMD Socket AM4 A-Series APUs (Bristol Ridge) and Ryzen Series CPUs (Summit Ridge)
- Digi Power design
- 8 Power Phase design
- Supports 95W Water Cooling[/td]
[/tr]
[tr]
	[td]Chipset[/td]
	[td]- AMD Promontory B350[/td]
[/tr]
[tr]
	[td]Memory[/td]
	[td]- Dual Channel DDR4 Memory Technology
- 2 x DDR4 DIMM Slots
- AMD Ryzen series CPUs support DDR4 3466+(OC) / 3200(OC) / 2933(OC) / 2667 / 2400 / 2133 ECC & non-ECC, un-buffered memory*
- AMD 7th Gen A-Series APUs support DDR4 2400/2133 ECC & non-ECC, un-buffered memory*
- Max. capacity of system memory: 32GB**
- 15μ Gold Contact in DIMM Slots[/td]
[/tr]
[tr]
	[td]BIOS[/td]
	[td]- 128Mb AMI UEFI Legal BIOS with GUI support
- Supports "Plug and Play"
- ACPI 5.1 compliance wake up events
- Supports jumperfree
- SMBIOS 2.3 support
- CPU, DRAM, PCH 1.05V, PROM 2.5V, Voltage Multi-adjustment[/td]
[/tr]
[tr]
	[td]Graphics[/td]
	[td]- Integrated AMD Radeon™ R-Series Graphics in A-series APU*
- DirectX 12, Pixel Shader 5.0
- Max. shared memory 2GB
- Supports 2 x HDMI with max. resolution up to 4K x 2K (4096x2160) @ 24Hz / (3840x2160) @ 30Hz
- Supports Auto Lip Sync, Deep Color (12bpc), xvYCC and HBR (High Bit Rate Audio) with HDMI Ports (Compliant HDMI monitor is required)
- Supports HDCP with HDMI Ports
- Supports Full HD 1080p Blu-ray (BD) playback with HDMI Ports[/td]
[/tr]
[tr]
	[td]Audio[/td]
	[td]- 7.1 CH HD Audio with Content Protection (Realtek ALC1220 Audio Codec)
- Premium Blu-ray Audio support
- Supports Surge Protection
- Nichicon Fine Gold Series Audio Caps
- 120dB SNR DAC with Differential Amplifier
- Pure Power-In
- Direct Drive Technology
- PCB Isolate Shielding
- Impedance Sensing on Line Out port
- Individual PCB Layers for R/L Audio Channel
- Gold Audio Jacks
- Supports Creative Sound Blaster™ Cinema 3[/td]
[/tr]
[tr]
	[td]LAN[/td]
	[td]- Gigabit LAN 10/100/1000 Mb/s
- GigaLAN Intel® I211AT
- Supports Wake-On-LAN
- Supports Lightning/ESD Protection
- Supports Energy Efficient Ethernet 802.3az
- Supports PXE[/td]
[/tr]
[tr]
	[td]Wireless LAN[/td]
	[td]- Intel® 802.11ac WiFi Module (Free Bundle)
- Supports IEEE 802.11a/b/g/n/ac
- Supports Dual-Band (2.4/5 GHz)
- Supports high speed wireless connections up to 433Mbps
- Supports Bluetooth 4.2 / 3.0 + High speed class II[/td]
[/tr]
[tr]
	[td]Slots[/td]
	[td]AMD Ryzen series CPUs
- 1 x PCI Express 3.0 x16 Slot (PCIE1: x16 mode)*
AMD 7th A-Series APUs
- 1 x PCI Express 3.0 x16 Slot (PCIE1: x8 mode)*

- 1 x Vertical M.2 Socket (Key E) with the bundled WiFi-802.11ac module (on the rear I/O)
- 15μ Gold Contact in VGA PCIe Slot (PCIE1)

*Supports NVMe SSD as boot disks[/td]
[/tr]
[tr]
	[td]Storage[/td]
	[td]- 4 x SATA3 6.0 Gb/s Connectors, support RAID (RAID 0, RAID 1 and RAID 10), NCQ, AHCI and Hot Plug
- 1 x Ultra M.2 Socket, supports M Key type 2280 M.2 SATA3 6.0 Gb/s module and M.2 PCI Express module up to Gen3 x4 (32 Gb/s) (with Ryzen Series CPU) or Gen3 x2 (16 Gb/s) (with A-Series APU)*

*Supports NVMe SSD as boot disks[/td]
[/tr]
[tr]
	[td]Connector[/td]
	[td]- 1 x LPC Header
- 1 x AMD Fan LED Header
- 1 x CPU Fan Connector (4-pin)*
- 1 x Chassis Fan Connector (4-pin)
- 1 x Chassis Optional/Water Pump Fan Connector (4-pin) (Smart Fan Speed Control)*
- 1 x 24 pin ATX Power Connector
- 1 x 8 pin 12V Power Connector (Hi-Density Power Connector)
- 1 x Front Panel Audio Connector
- 1 x AMD LED Fan USB Header
- 1 x USB 2.0 Header (Supports 2 USB 2.0 ports) (Supports ESD Protection)
- 1 x USB 3.0 Header (Supports 2 USB 3.0 ports) (Supports ESD Protection)

*The CPU Fan Connector supports the CPU fan of maximum 1A (12W) fan power.

**The Chassis Optional/Water Pump Fan supports the water cooler fan of maximum 1.5A (18W) fan power.
CHA_FAN1/W_PUMP can auto detect if 3-pin or 4-pin fan is in use.[/td]
[/tr]
[tr]
	[td]Rear Panel I/O[/td]
	[td]- 2 x Antenna Ports
- 1 x PS/2 Mouse/Keyboard Port
- 2 x HDMI Ports
- 1 x Optical SPDIF Out Port
- 2 x USB 2.0 Ports (Supports ESD Protection)*
- 1 x USB 3.0 Type-A Port (Supports ESD Protection)
- 1 x USB 3.0 Type-C Port (Supports ESD Protection)
- 2 x USB 3.0 Ports (Supports ESD Protection)
- 1 x RJ-45 LAN Port with LED (ACT/LINK LED and SPEED LED)
- HD Audio Jacks: Rear Speaker / Central / Bass / Line in / Front Speaker / Microphone (Gold Audio Jacks)[/td]
[/tr]
[tr]
	[td]Software and UEFI[/td]
	[td]Software
- ASRock F-Stream
- ASRock RGB LED
- ASRock Key Master
- ASRock APP Charger
- ASRock XFast LAN*
UEFI
- ASRock Full HD UEFI
- ASRock Instant Flash
- ASRock Internet Flash
- ASRock Crashless BIOS
- ASRock Easy RAID Installer[/td]
[/tr]
[tr]
	[td]Support CD[/td]
	[td]- Drivers, Utilities, AntiVirus Software (Trial Version), Google Chrome Browser and Toolbar[/td]
[/tr]
[tr]
	[td]Accessories[/td]
	[td]- Quick Installation Guide, Support CD, I/O Shield
- 2 x SATA Data Cables
- 2 x ASRock WiFi 2.4/5 GHz Antennas
- 1 x Screw for M.2 Socket[/td]
[/tr]
[tr]
	[td]Hardware Monitor[/td]
	[td]- Temperature Sensing: CPU, Chassis, Chassis Optional/Water Pump Fans
- Fan Tachometer: CPU, Chassis, Chassis Optional/Water Pump Fans
- Quiet Fan (Auto adjust chassis fan speed by CPU temperature): CPU, Chassis, Chassis Optional/Water Pump Fans
- Fan Multi-Speed Control: CPU, Chassis, Chassis Optional/Water Pump Fans
- Voltage monitoring: +12V, +5V, +3.3V, CPU Vcore[/td]
[/tr]
[tr]
	[td]Form Factor[/td]
	[td]- Mini-ITX Form Factor: 6.7-in x 6.7-in, 17.0 cm x 17.0 cm
- 2oz Copper PCB[/td]
[/tr]
[tr]
	[td]OS[/td]
	[td]- Microsoft® Windows® 10 64-bit
* For the updated Windows® 10 driver, please visit ASRock's website for details: http://www.asrock.com
[/td]
[/tr]
[tr]
	[td]Certifications[/td]
	[td]- FCC, CE
- ErP/EuP ready (ErP/EuP ready power supply is required)[/td]
[/tr]
[/table]




X370 Gaming-ITX
Code:
[table="width: 500"]
[tr]
	[td]Gaming Armor[/td]
	[td]Power
- Hi-Density Power Connector (8 pin)
Memory
- 15μ Gold Contact in DIMM Slots
VGA Card
- 15μ Gold Contact in VGA PCIe Slot (PCIE1)
Internet
- Intel® LAN
Cooling
- 2oz Copper PCB
Audio
- Creative Sound Blaster™ Cinema 3[/td]
[/tr]
[tr]
	[td]Unique Feature[/td]
	[td]ASRock Super Alloy
- Premium Power Choke
- Dual-N MOSFET
- Nichicon 12K Black Caps (100% Japan made high quality conductive polymer capacitors)
- Matte Black PCB
- High Density Glass Fabric PCB
- 2oz Copper PCB
Intel® 802.11ac WiFi
ASRock Steel Slots
ASRock Ultra M.2 (PCIe Gen3 x4 & SATA3)
ASRock Full Spike Protection (for all USB, Audio, LAN Ports)
ASRock Live Update & APP Shop[/td]
[/tr]
[tr]
	[td]CPU[/td]
	[td]- Supports AMD Socket AM4 A-Series APUs (Bristol Ridge) and Ryzen Series CPUs (Summit Ridge)
- Digi Power design
- 8 Power Phase design
- Supports 95W Water Cooling[/td]
[/tr]
[tr]
	[td]Chipset[/td]
	[td]- AMD Promontory X370[/td]
[/tr]
[tr]
	[td]Memory[/td]
	[td]- Dual Channel DDR4 Memory Technology
- 2 x DDR4 DIMM Slots
- AMD Ryzen series CPUs support DDR4 3466+(OC) / 3200(OC) / 2933(OC) / 2667 / 2400 / 2133 ECC & non-ECC, un-buffered memory*
- AMD 7th Gen A-Series APUs support DDR4 2400/2133 ECC & non-ECC, un-buffered memory**
- Max. capacity of system memory: 32GB**
- 15μ Gold Contact in DIMM Slots[/td]
[/tr]
[tr]
	[td]BIOS[/td]
	[td]- 128Mb AMI UEFI Legal BIOS with GUI support
- Supports "Plug and Play"
- ACPI 5.1 compliance wake up events
- Supports jumperfree
- SMBIOS 2.3 support
- CPU, DRAM, PCH 1.05V, PROM 2.5V, Voltage Multi-adjustment[/td]
[/tr]
[tr]
	[td]Graphics[/td]
	[td]- Integrated AMD Radeon™ R-Series Graphics in A-series APU*
- DirectX 12, Pixel Shader 5.0
- Max. shared memory 2GB
- Supports 2 x HDMI with max. resolution up to 4K x 2K (4096x2160) @ 24Hz / (3840x2160) @ 30Hz
- Supports Auto Lip Sync, Deep Color (12bpc), xvYCC and HBR (High Bit Rate Audio) with HDMI Ports (Compliant HDMI monitor is required)
- Supports HDCP with HDMI Ports
- Supports Full HD 1080p Blu-ray (BD) playback with HDMI Ports[/td]
[/tr]
[tr]
	[td]Audio[/td]
	[td]- 7.1 CH HD Audio with Content Protection (Realtek ALC1220 Audio Codec)
- Premium Blu-ray Audio support
- Supports Surge Protection
- Nichicon Fine Gold Series Audio Caps
- 120dB SNR DAC with Differential Amplifier
- Pure Power-In
- Direct Drive Technology
- PCB Isolate Shielding
- Impedance Sensing on Line Out port
- Individual PCB Layers for R/L Audio Channel
- Gold Audio Jacks
- Supports Creative Sound Blaster™ Cinema 3[/td]
[/tr]
[tr]
	[td]LAN[/td]
	[td]- Gigabit LAN 10/100/1000 Mb/s
- GigaLAN Intel® I211AT
- Supports Wake-On-LAN
- Supports Lightning/ESD Protection
- Supports Energy Efficient Ethernet 802.3az
- Supports PXE[/td]
[/tr]
[tr]
	[td]Wireless LAN[/td]
	[td]- Intel® 802.11ac WiFi Module (Free Bundle)
- Supports IEEE 802.11a/b/g/n/ac
- Supports Dual-Band (2.4/5 GHz)
- Supports high speed wireless connections up to 867Mbps
- 2 antennas to support 2 (Transmit) x 2 (Receive) diversity technology
- Supports Bluetooth 4.2 / 3.0 + High speed class II[/td]
[/tr]
[tr]
	[td]Slots[/td]
	[td]AMD Ryzen series CPUs
- 1 x PCI Express 3.0 x16 Slot (PCIE1: x16 mode)*
AMD 7th A-Series APUs
- 1 x PCI Express 3.0 x16 Slot (PCIE1: x8 mode)*

- 1 x Vertical M.2 Socket (Key E) with the bundled WiFi-802.11ac module (on the rear I/O)
- 15μ Gold Contact in VGA PCIe Slot (PCIE1)

*Supports NVMe SSD as boot disks[/td]
[/tr]
[tr]
	[td]Storage[/td]
	[td]- 4 x SATA3 6.0 Gb/s Connectors, support RAID (RAID 0, RAID 1 and RAID 10), NCQ, AHCI and Hot Plug
- 1 x Ultra M.2 Socket, supports M Key type 2280 M.2 SATA3 6.0 Gb/s module and M.2 PCI Express module up to Gen3 x4 (32 Gb/s) (with Ryzen Series CPU) or Gen3 x2 (16 Gb/s) (with A-Series APU)*

*Supports NVMe SSD as boot disks[/td]
[/tr]
[tr]
	[td]Connector[/td]
	[td]- 1 x LPC Header
- 1 x AMD Fan LED Header
- 1 x CPU Fan Connector (4-pin)*
- 1 x Chassis Fan Connector (4-pin)
- 1 x Chassis Optional/Water Pump Fan Connector (4-pin) (Smart Fan Speed Control)**
- 1 x 24 pin ATX Power Connector
- 1 x 8 pin 12V Power Connector (Hi-Density Power Connector)
- 1 x Front Panel Audio Connector
- 1 x AMD LED Fan USB Header
- 1 x USB 2.0 Header (Supports 2 USB 2.0 ports) (Supports ESD Protection)
- 1 x USB 3.0 Header (Supports 2 USB 3.0 ports) (Supports ESD Protection)

*The CPU Fan Connector supports the CPU fan of maximum 1A (12W) fan power.

**The Chassis Optional/Water Pump Fan supports the water cooler fan of maximum 1.5A (18W) fan power.
CHA_FAN1/W_PUMP can auto detect if 3-pin or 4-pin fan is in use.[/td]
[/tr]
[tr]
	[td]Rear Panel I/O[/td]
	[td]- 2 x Antenna Ports
- 1 x PS/2 Mouse/Keyboard Port
- 2 x HDMI Ports
- 1 x Optical SPDIF Out Port
- 2 x USB 2.0 Ports (Supports ESD Protection)*
- 1 x USB 3.0 Type-A Port (Supports ESD Protection)
- 1 x USB 3.0 Type-C Port (Supports ESD Protection)
- 2 x USB 3.0 Ports (Supports ESD Protection)
- 1 x RJ-45 LAN Port with LED (ACT/LINK LED and SPEED LED)
- HD Audio Jacks: Rear Speaker / Central / Bass / Line in / Front Speaker / Microphone (Gold Audio Jacks)[/td]
[/tr]
[tr]
	[td]Software and UEFI[/td]
	[td]Software
- ASRock F-Stream
- ASRock RGB LED
- ASRock Key Master
- ASRock APP Charger
- ASRock XFast LAN*
UEFI
- ASRock Full HD UEFI
- ASRock Instant Flash
- ASRock Internet Flash
- ASRock Crashless BIOS
- ASRock Easy RAID Installer[/td]
[/tr]
[tr]
	[td]Support CD[/td]
	[td]- Drivers, Utilities, AntiVirus Software (Trial Version), Google Chrome Browser and Toolbar[/td]
[/tr]
[tr]
	[td]Accessories[/td]
	[td]- Quick Installation Guide, Support CD, I/O Shield
- 2 x SATA Data Cables
- 1 x ASRock WiFi 2.4/5 GHz Antenna
- 1 x Screw for M.2 Socket[/td]
[/tr]
[tr]
	[td]Hardware Monitor[/td]
	[td]- Temperature Sensing: CPU, Chassis, Chassis Optional/Water Pump Fans
- Fan Tachometer: CPU, Chassis, Chassis Optional/Water Pump Fans
- Quiet Fan (Auto adjust chassis fan speed by CPU temperature): CPU, Chassis, Chassis Optional/Water Pump Fans
- Fan Multi-Speed Control: CPU, Chassis, Chassis Optional/Water Pump Fans
- Voltage monitoring: +12V, +5V, +3.3V, CPU Vcore[/td]
[/tr]
[tr]
	[td]Form Factor[/td]
	[td]- Mini-ITX Form Factor: 6.7-in x 6.7-in, 17.0 cm x 17.0 cm
- 2oz Copper PCB[/td]
[/tr]
[tr]
	[td]OS[/td]
	[td]- Microsoft® Windows® 10 64-bit
[/td]
[/tr]
[tr]
	[td]Certifications[/td]
	[td]- FCC, CE
- ErP/EuP ready (ErP/EuP ready power supply is required)[/td]
[/tr]
[/table]

Preisvergleich

AB350 Gaming-ITX/ac: ASRock Fatal1ty AB350 Gaming-ITX/ac Preisvergleich geizhals.eu EU

X370 Gaming-ITX/ac: ASRock Fatal1ty X370 Gaming-ITX/ac Preisvergleich geizhals.eu EU

Fragen und Antworten:

  • Was ist der Unterschied zwischen dem AB350 und X370?
    Da ein ITX Board nicht die kompletten Vorteile von X370 nützen kann, unterscheiden sich die beiden nur gering. Das X370 hat schnelleres WLAN und erlaubt PCIe Bifurcation

    edit 17.8.2017: Die beiden haben nun doch andere VRM Komponenten, wie br0da herausgefunden hat:
    FDPC5030 = AB350; SM7341EH = X370
    br0da schrieb:
    ASRocks X370 und B350 mini-ITX unterscheidet doch mehr, als der Kühlkörper (anfangs): VRM on the new AM4 motherboards - Page 251
    Die FETs im Vergleich:

    RDS(on) max​
    		Rise + Fall Time
    FDPC5030Q1:
    5.0 mOhm @ VGS = 10 V @ ID = 17A
    6.5 mOhm @ VGS = 4.5V @ ID = 14 A

    Q2:
    2.4 mOhm @ VGS = 10V @ ID = 25 A
    3.0 mOhm @ VGS = 4.5V @ ID = 22 A    		Q1: 20ns
    Q2: 20ns
    SM7341EHQ1:
    3.9mOhm @ VGS = 10V @ ID = 24A
    6.5mOhm @ VGS = 4.5V @ ID = 24A

    Q2:
    1.2mOhm @ VGS =10V @ ID = 24A
    2mOhm @ VGS =4.5V @ ID = 24A    		Q1: 18.6ns
    Q2: 39ns
    Zum Vergrößern anklicken....

  • Wie unterschieden sich die VRM Kühler?
    alt: https://abload.de/img/img_15572ssdc.jpg
    neu: https://abload.de/img/fullsizerenderfaujg.jpg

  • Ich habe noch den alten VRM-Kühler, was kann ich tun?
    Schreibt den Asrock Support an! Der Support will danach noch eine Rechnung und die Seriennummer vom Board.
    ASRock > Support Request Form

  • Welchen RAM habt ihr getestet?
    Simaryp schrieb:
    Dazu habe ich ein 16GB Trident Z 3200MHz CL14 Kit. F4-3200C14D-16GTZ
    Mit den XMP Profil konnte ich den Ram nicht starten. Wenn ich jedoch die Spannung auf 1.4V erhöhe, die command rate auf 1T setze, Geardown Mode und BankGroupSwap deaktiviere, dann läuft er und es gab nach 2 Stunden Memtest64 keine Fehler.
    Zum Vergrößern anklicken....

    matrickz schrieb:
    Als RAM habe ich Kingston KVR21E15D8K2/16I
    Zum Vergrößern anklicken....

    Corsair CMK16GX4M2A2400C14 funktioniert ebenfalls einwandfrei, ist direkt mit 2400Mhz gestartet.

    xXx-Eagleone-xXx schrieb:
    Aber ne kleine Info, ich habe diesen RAM hier beim Kollegen auf einen AB350 am Laufen:
    GWW416GB3000C15DC

    Dieser hat Samsung D-Die und ist Dualranked. Er läuft auf 3000Mhz mit 15-17-17-35 bei 1,35v, das läuft tadellos. Haben gestern was probiert und sind am Ende bei 1,35v auf 3200mhz bei 17-19-19-38 gekommen. Dualranked sollte er so schnell sein wie 3400-3500er Singlerank.
    Zum Vergrößern anklicken....

RAM Kompatibilität

Asrock gibt folgenden Arbeitsspeicher auf der Homepage an (Update 7.10.2017; 27 neue Einträge):

Code:
DDR4	3000	4GB	ADATA	KM4B4GX2A-3000-15-16-16-36-0			SS		2pcs	v
DDR4	2800	16GB	ADATA	AX4U2800316G16			SS		2pcs
DDR4	2400	8GB	ADATA	AX4U2400W8G16-SRD			DS		2pcs
DDR4	2400	8GB	ADATA	AX4U2400W8G16-QRD			DS		2pcs
DDR4	2400	8GB	ADATA	AX4U2400316G16-BBF			DS		2pcs
DDR4	2400	8GB	ADATA	AX4U2400W8G16-BRD			DS		2pcs
DDR4	2400	8GB	ADATA	AX4U2400W8G16-QWZ			DS		2pcs
DDR4	2400	8GB	ADATA	AX4U2400W8G16-QRZ			DS		2pcs
DDR4	2400	8GB	ADATA	AX4U2400W8G16-DWZ			DS		2pcs
DDR4	2400	8GB	ADATA	AX4U2400W8G16-BRZ			DS		2pcs
DDR4	2400	8GB	ADATA	AX4U2400W8G16-BBZ			DS		2pcs
DDR4	2400	8GB	ADATA	AX4U2400W8G16-BWZ			DS		2pcs
DDR4	2400	8GB	ADATA	AX4U2400W8G16-DRD			SS		2pcs
DDR4	2400	8GB	ADATA	AX4U2400W8G16-DRZ			DS		2pcs
DDR4	2400	4GB	ADATA	AX4U2400W4G16-DRZ			SS		2pcs
DDR4	2400	4GB	ADATA	AX4U2400W4G16-SBF			SS		2pcs
DDR4	2400	4GB	ADATA	AX4U2400W4G16-BBF			SS		2pcs
DDR4	2400	4GB	ADATA	AX4U2400W4G16-BWZ			SS		2pcs
DDR4	2400	4GB	ADATA	AX4U2400W4G16-QWZ			SS		2pcs
DDR4	2400	4GB	ADATA	AX4U2400W4G16-BBZ			SS		2pcs
DDR4	2400	4GB	ADATA	AX4U2400W4G16-BRZ			SS		2pcs
DDR4	2400	4GB	ADATA	AX4U2400W4G16-DWZ			SS		2pcs
DDR4	2400	4GB	ADATA	AX4U2400W4G16-SWZ			SS		2pcs
DDR4	2400	4GB	ADATA	AX4U2400W4G16-DRZ			SS		2pcs
DDR4	2400	4GB	ADATA	AX4U2400W4G16-QRZ			SS		2pcs
DDR4	2400	4GB	ADATA	AX4U2400W4G16-SRZ			SS		2pcs
DDR4	2400	16GB	ADATA	AX4U2400316G16-QRZ			DS		2pcs
DDR4	2400	16GB	ADATA	AX4U2400316G16-QWZ			DS		2pcs
DDR4	2400	16GB	ADATA	AX4U2400316G16-SRZ			DS		2pcs
DDR4	2400	16GB	ADATA	AX4U2400316G16-SRZ			DS		2pcs
DDR4	2400	16GB	ADATA	AX4U2400316G16-BRZ	ADATA		DS		2pcs
DDR4	2400	16GB	ADATA	AX4U2400316G16-BRZ	ADATA		DS		2pcs
DDR4	2400	16GB	ADATA	AX4U2400316G16-DWZ			DS		2pcs
DDR4	2400	16GB	ADATA	AX4U2400316G16-SBF			DS		2pcs
DDR4	2400	16GB	ADATA	AX4U2400316G16-SWZ			DS		2pcs
DDR4	2400	16GB	ADATA	AX4U2400316G16-QRD			DS		2pcs
DDR4	2400	16GB	ADATA	AX4U2400316G16-QRD			DS		2pcs
DDR4	2400	16GB	ADATA	AX4U2400316G16-DRD			DS		2pcs
DDR4	2400	16GB	ADATA	AX4U2400316G16-DRD			DS		2pcs
DDR4	2400	16GB	ADATA	AX4U2400316G16-SRD			DS		2pcs
DDR4	2400	16GB	ADATA	AX4U2400316G16-BWZ			SS		2pcs
DDR4	2400	16GB	ADATA	AX4U2400316G16-BRD			SS		2pcs
DDR4	2400	16GB	ADATA	AX4U2400316G16-DRZ			DS		2pcs
DDR4	2400	16GB	ADATA	AX4U2400316G16-SRZ			DS		2pcs
DDR4	2133	8GB	ADATA	AD4E2133W8G15-BHYA (ECC)			SS		2pcs
DDR4	2400	8GB	Apacer	AU08GGB24CEYBGC			SS		2pcs
DDR4	2133	8GB	Apacer	78.C1GM3.AF10B	Hynix		DS		2pcs
DDR4	3000	8GB	Avexir	AVD4UZ130001608G-4BZ1RR			SS		2pcs	v
DDR4	2400	8GB	Avexir	AVD4UZ124001608G-1COR			SS		2pcs
DDR4	2400	4GB	Avexir	AVD4UZ124001604G-1COB			SS		2pcs
DDR4	3000	8GB	Corsair	CMD32GX4M4B3000C15 (Hynix-M)			SS		2pcs	v
DDR4	2800	8GB	Corsair	CMK32GX4M4A2800C16			DS		2pcs
DDR4	2800	8GB	Corsair	CMD32GX4M4A2800C16			DS		2pcs
DDR4	2800	4GB	Corsair	CMD16GX4M4A2800C16			SS		2pcs
DDR4	2666	8GB	Corsair	CMD32GX4M4A2666C15 ver4.23			DS		2pcs
DDR4	2666	8GB	Corsair	CMD32GX4M4A2666C16			DS		2pcs
DDR4	2666	8GB	Corsair	CMK32GX4M4A2666C16			DS		2pcs
DDR4	2666	8GB	Corsair	CMK32GX4M4A2666C16 ver 5.30			SS		2pcs
DDR4	2666	4GB	Corsair	CMD16GX4M4A2666C15			SS		2pcs
DDR4	2666	4GB	Corsair	CMK16GX4M4A2666C16			SS		2pcs
DDR4	2666	4GB	Corsair	CMD16GX4M4A2666C16			SS		2pcs
DDR4	2400	8GB	Corsair	CMK32GX4M2A2400C14			SS		2pcs
DDR4	2133	4GB	Corsair	CMV4GX4M1A2133C15			SS		2pcs
DDR4	2666	8GB	Crucial	BLT8G4D26AFTA.16FAD			SS		2pcs
DDR4	2666	4GB	Crucial	BLE4G4D26AFEA.8FAD			SS		2pcs
DDR4	2400	8GB	Crucial	CT8G4WFD824A.18FB1 (ECC)			SS		2pcs
DDR4	2133	8GB	Crucial	CT8G4DFS8213.8FB1			SS		2pcs
DDR4	2133	8GB	Crucial	CT8G4DFD8213.16FA2			SS		2pcs
DDR4	2133	8GB	Crucial	CT8G4DFD8213.C16FAD11			SS		2pcs
DDR4	2133	4GB	Crucial	CT4G4DFS8213.8FA1			SS		2pcs
DDR4	2133	16GB	Crucial	CT16G4DFD8213.16FB1			SS		2pcs
DDR4	3066	8GB	G.Skill	F4-4133C19D-16GTZKWC			SS		2pcs	v
DDR4	3066	8GB	G.Skill	F4-4000C18D-16GTZR			SS		2pcs	v
DDR4	3000	4GB	G.Skill	F4-3000C15Q-16GRR			SS		2pcs	v
DDR4	2933	8GB	G.Skill	F4-3200C16D-16GTZB			SS		2pcs	v
DDR4	2933	8GB	G.Skill	F4-4266C19D-16GTZR			SS		2pcs	v
DDR4	2933	8GB	G.Skill	F4-3466C16D-16GTZSK			SS		2pcs	v
DDR4	2933	16GB	G.Skill	F4-3333C16D-32GTZSK			DS		2pcs	v
DDR4	2933	16GB	G.Skill	F4-3200C14D-32GTZR			DS		2pcs	v
DDR4	2933	16GB	G.Skill	F4-3866C18D-32GTZR			DS		2pcs	v
DDR4	2933	16GB	G.Skill	F4-3200C15D-32GTZR			DS		2pcs	v
DDR4	2400	8GB	G.Skill	F4-2400C16D-16GFXR			SS		2pcs
DDR4	2400	8GB	G.Skill	F4-2400C15D-16GFX			SS		2pcs
DDR4	2400	8GB	G.Skill	F4-2400C15D-16GFXR			SS		2pcs
DDR4	2400	8GB	G.Skill	F4-2400C15D-16GFT			SS		2pcs
DDR4	2400	8GB	G.Skill	F4-2400C16D-16GFX			SS		2pcs
DDR4	2400	8GB	G.Skill	F4-2400C15D-16GBTZR			SS		2pcs
DDR4	2400	8GB	G.Skill	F4-2400C16D-16GFT			SS		2pcs
DDR4	2400	4GB	G.Skill	F4-2400C15D-8GFT			SS		2pcs
DDR4	2400	4GB	G.Skill	F4-2400C16D-8GFT			SS		2pcs
DDR4	2400	4GB	G.Skill	F4-2400C16D-8GFXR			SS		2pcs
DDR4	2400	4GB	G.Skill	F4-2400C16D-8GFX			SS		2pcs
DDR4	2400	4GB	G.Skill	F4-2400C15D-8GFXR			SS		2pcs
DDR4	2400	4GB	G.Skill	F4-2400C15D-8GFX			SS		2pcs
DDR4	2400	16GB	G.Skill	F4-2400C16D-32GFXR			DS		2pcs
DDR4	2400	16GB	G.Skill	F4-2400C16D-32GFT			DS		2pcs
DDR4	2400	16GB	G.Skill	F4-2400C15D-32GFX			DS		2pcs
DDR4	2400	16GB	G.Skill	F4-2400C15D-32GFXR			DS		2pcs
DDR4	2400	16GB	G.Skill	F4-2400C16D-32GFX			DS		2pcs
DDR4	2400	16GB	G.Skill	F4-2400C15D-32GFT			DS		2pcs
DDR4	2133	8GB	G.Skill	F4-2133C15D-16GFT			SS		2pcs
DDR4	2133	8GB	G.Skill	F4-2133C15D-16GFXR			SS		2pcs
DDR4	2133	8GB	G.Skill	F4-2133C15D-16GFX			SS		2pcs
DDR4	2133	4GB	G.Skill	F4-2133C15D-8GFX			SS		2pcs
DDR4	2133	4GB	G.Skill	F4-2133C15D-8GFXR			SS		2pcs
DDR4	2133	4GB	G.Skill	F4-2133C15D-8GFT			SS		2pcs
DDR4	2133	16GB	G.Skill	F4-2133C15D-32GFX			DS		2pcs
DDR4	2133	16GB	G.Skill	F4-2133C15D-32GFT			DS		2pcs
DDR4	2133	16GB	G.Skill	F4-2133C15D-32GFXR			DS		2pcs
DDR4	2400	4GB	Geil	GWB48GB2400C14DC			SS		2pcs
DDR4	2133	8GB	Geil	GP48GB2133C15SC			SS		2pcs
DDR4	2666	8GB	HyperX	HX426C15FB/8			DS		2pcs
DDR4	2666	8GB	HyperX	HX426C13SB2K4/32			DS		2pcs
DDR4	2666	8GB	HyperX	HX426C13PB3/8	Hynix M-die		SS		2pcs
DDR4	2666	8GB	HyperX	HX426C13PB3K4/32	Hynix M-die		SS		2pcs
DDR4	2666	8GB	HyperX	HX426C13PB3K2/16	Hynix M-die		SS		2pcs
DDR4	2666	16GB	HyperX	HX426C13PB3/16	Hynix M-die		DS		2pcs
DDR4	2666	16GB	HyperX	HX426C13PB3K2/32	Hynix M-die		DS		2pcs
DDR4	2666	16GB	HyperX	HX426C13PB3K4/64	Hynix M-die		DS		2pcs
DDR4	2400	8GB	HyperX	HX424C15FB2K4/32			SS		2pcs
DDR4	2400	8GB	HyperX	HX424C12PB3K4/32	Hynix M-die		SS		2pcs
DDR4	2400	8GB	HyperX	HX424C12PB3K2/16	Hynix M-die		SS		2pcs
DDR4	2400	8GB	HyperX	HX424C12PB3/8	Hynix M-die		SS		2pcs
DDR4	2400	4GB	HyperX	HX424C15FBK4/16			SS		2pcs
DDR4	2400	16GB	HyperX	HX424C15FBK4/64			DS		2pcs
DDR4	2400	16GB	HyperX	HX424C12PB3K2/32	Hynix M-die		DS		2pcs
DDR4	2400	16GB	HyperX	HX424C12PB3/16	Hynix M-die		DS		2pcs
DDR4	2133	8GB	HyperX	HX421C14FB2K4/32			SS		2pcs
DDR4	2133	8GB	HyperX	HX421C14FB/8			DS		2pcs
DDR4	2400	8GB	J&A	JAD4U24001608-8M			SS		2pcs
DDR4	2400	4GB	J&A	JAD4U24001608-4M			SS		2pcs
DDR4	2133	4GB	J&A	JAD4U21331508-4M			SS		2pcs
DDR4	2666	8GB	Kingston	KVR26N19S8/8	Micron D-die		SS		2pcs
DDR4	2666	8GB	Kingston	KVR26N19S8/8	Micron H-die		SS		2pcs
DDR4	2666	16GB	Kingston	KVR26N19D8/16	Micron D-die		DS		2pcs
DDR4	2666	16GB	Kingston	KVR26N19D8/16	Micron H-die		DS		2pcs
DDR4	2400	8GB	Kingston	KVR24N17S8/8			SS		2pcs
DDR4	2400	8GB	Kingston	HX424C15FBK4/32			SS		2pcs
DDR4	2400	8GB	Kingston	HX424C15FB2/8			SS		2pcs
DDR4	2400	4GB	Kingston	KVR24N17S8/4	Micron		SS		2pcs
DDR4	2133	8GB	Kingston	KVR21N15S8/8			SS		2pcs
DDR4	2133	8GB	Kingston	KVR21N15D8/8			DS		2pcs
DDR4	2133	4GB	Kingston	KVR21N15S8/4			SS		2pcs
DDR4	2133	16GB	Kingston	KVR21N15D8/16			DS		2pcs
DDR4	3000	8GB	KLEVV	IM44GU88A30-FGGHMZ			SS		2pcs	v
DDR4	3000	8GB	KLEVV	IM44GU88A30-FGGHMB			SS		2pcs	v
DDR4	3000	4GB	KLEVV	IM44GU48A30-GIIHMC			SS		2pcs	v
DDR4	3000	4GB	KLEVV	KM4Z4GX1A-3000-15-16-16-36-1			SS		2pcs	v
DDR4	3000	4GB	KLEVV	KM4B4GX1A-3000-15-16-16-36-0			SS		2pcs	v
DDR4	3000	4GB	KLEVV	KM4Z4GX2A-3000-15-16-16-36-1			SS		2pcs	v
DDR4	2666	8GB	KLEVV	KM4Z8GX1N-2666-15-15-15-35-1			SS		2pcs
DDR4	2666	8GB	KLEVV	KM4Z8GX2N-2666-15-15-15-35-1			SS		2pcs
DDR4	2666	4GB	KLEVV	KM4Z4GX2N-2666-15-15-15-35-1			SS		2pcs
DDR4	2666	4GB	KLEVV	KM4Z4GX1N-2666-15-15-15-35-1			SS		2pcs
DDR4	2666	16GB	KLEVV	KM4Z16X1N-2666-15-15-15-35-0			DS		2pcs
DDR4	2666	16GB	KLEVV	KM4Z16X2N-2666-15-15-15-35-0			DS		2pcs
DDR4	2400	8GB	KLEVV	KM4Z8GX2N-2400-15-15-15-35-1			SS		2pcs
DDR4	2400	8GB	KLEVV	KM4Z8GX1N-2400-15-15-15-35-1			SS		2pcs
DDR4	2400	4GB	KLEVV	KM4Z4GX2N-2400-15-15-15-35-1			SS		2pcs
DDR4	2400	4GB	KLEVV	KM4Z4GX1N-2400-15-15-15-35-1			SS		2pcs
DDR4	2400	16GB	KLEVV	KM4Z16X2N-2400-15-15-15-35-0			DS		2pcs
DDR4	2400	16GB	KLEVV	KM4Z16X1N-2400-15-15-15-35-0			DS		2pcs
DDR4	2133	8GB	KLEVV	IMA41GU6MFR8N-TF1			SS		2pcs
DDR4	3000	8GB	Neo Forza	NFMUD480E8-3000DH2A			SS		2pcs
DDR4	2800	4GB	Panram	PUD42800C164G4NJW			SS		2pcs
DDR4	2666	8GB	Panram	W4U2666PS-8G			SS		2pcs
DDR4	2666	16GB	Panram	W4U2666PS-16G			DS		2pcs
DDR4	2400	8GB	Panram	PUD42400C158G4NJW			DS		2pcs
DDR4	2400	8GB	Panram	W4U2400PS-8G			SS		2pcs
DDR4	2133	8GB	Panram	W4U2133PS-8G			SS		2pcs
DDR4	3333	8GB	Patriot	PV416G340C6K (11BF2)			SS		2pcs	v
DDR4	3333	4GB	Patriot	PV48G340C6K (11E2)			SS		2pcs	v
DDR4	3333	4GB	Patriot	PV48G360C7K (11E1)			SS		2pcs	v
DDR4	3200	8GB	Patriot	PV416G360C7K (11BF1)			SS		2pcs	v
DDR4	3200	8GB	Patriot	PV416G320C6K (11BF2)			SS		2pcs	v
DDR4	3200	4GB	Patriot	PV48G320C6K (11EC2)			SS		2pcs	v
DDR4	3200	4GB	Patriot	PV48G320C6K (11D1)	Samsung 11D1		SS		2pcs	v
DDR4	3000	4GB	Patriot	PV48G300C6K (14M1)			SS		2pcs	v
DDR4	2933	8GB	Patriot	PV416G300C6K (11BF2)			SS		2pcs	v
DDR4	2933	4GB	Patriot	PV48G300C6K (11EC2)			SS		2pcs	v
DDR4	2400	8GB	Patriot	PSD48G240081			SS		2pcs
DDR4	2400	8GB	Patriot	PVE416G240C5KRD (11BF2)			SS		2pcs
DDR4	2400	4GB	Patriot	PSD44G240081			SS		2pcs
DDR4	2400	4GB	Patriot	PVE48G240C5KRD (11EC2)			SS		2pcs
DDR4	2400	16GB	Patriot	PSD416G24002			DS		2pcs
DDR4	2133	8GB	Patriot	PSD48G21332			SS		2pcs
DDR4	2133	4GB	Patriot	PSD44G213381			SS		2pcs
DDR4	2400	4GB	Samsung	M378A5244CB0-CRC			SS		2pcs
DDR4	2133	8GB	Samsung	M378A5143DB0-CPB			SS		2pcs
DDR4	2133	8GB	Samsung	M391A1G43EB1-CPBQ (ECC)			SS		2pcs
DDR4	2133	4GB	Samsung	M378A5143EB1-CPB			SS		2pcs
DDR4	2133	4GB	Samsung	M378A1G43DB0-CPB			SS		2pcs
DDR4	2133	8GB	Silicon Power	SP008GBLFU213N01			SS		2pcs
DDR4	2666	8GB	Team	TFWD48G2666C15BBK			SS		2pcs
DDR4	2400	8GB	Team	TED48G2400C16BK			SS		2pcs
DDR4	2400	4GB	Team	TED44G2400C16BK			SS		2pcs
DDR4	2133	8GB	Transcend	TS1GLH64V1H			DS		2pcs
DDR4	2400	8GB	UMAX	84G48GA3SP-24MSPGNGFY7B			SS		2pcs
DDR4	2400	8GB	UMAX	84G48GA3CP-241MCALGFY7J1			SS		2pcs
DDR4	2400	16GB	UMAX	84G416A3CP-241MCGNGFY7B			DS		2pcs
DDR4	2400	16GB	UMAX	84G416A3CP-241MCGNGFY7J1			DS		2pcs
DDR4	2133	8GB	UMAX	RMUM8GD42131024			SS		2pcs
DDR4	2133	8GB	UMAX	RMUM8GD42133512			SS		2pcs
DDR4	2133	4GB	UMAX	RMUM4GD421333512			SS		2pcs
DDR4	2133	4GB	UMAX	RMUM4GD42133512			SS		2pcs
DDR4	2400	8GB	V-Color	TD8G16C17-UH			DS		2pcs
DDR4	2400	8GB	V-Color	TC48G24S817			SS		2pcs
DDR4	2133	8GB	V-Color	TC48G21S815-iMS			SS		2pcs
DDR4	2133	8GB	V-Color	TD8G8C15-093E			SS		2pcs


Berichte & Reviews

https://smallformfactor.net/reviews/motherboards/fatal1ty-asrocks-x370-ab350-gaming-itxac-motherboards-reviewed

deutsches Video-Review: ASRock Fatal1ty AB350 Gaming-ITX/ac - Quick Review - YouTube


aktuelle BIOS Versionen

16.03.2018 - Aktuell gibt es einen Bug mit den Raven Ridge CPUs die bei WLAN Nutzung zur Instabilität führen. Dazu solltet ihr mal einen Blick in die Beta BIOS werfen. (4.51A)
Links zu den neusten BIOS Versionen findet ihr hier:
AB350: ASRock > Fatal1ty AB350 Gaming-ITX/ac
X370: ASRock > Fatal1ty X370 Gaming-ITX/ac

Wer noch eine ältere Version nutzt und auf 4.0 oder höher möchte, bitte das Bridge BIOS nicht vergessen.

Zuletzt bearbeitet von einem Moderator:
Zum Vergrößern anklicken....
Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
Pirate85 schrieb:
Ich baue meine Systeme halt so wie ich sie auch im Bekanntenkreis baue... wenn ich mir hier ne WaKü reinzimmer und das jmd sieht der zufällig mal bei mir Zuhause ist, wollen die auch alle eine... WaKü ist für unsereins zwar Easy Peasy Lemon Squeezy ... aber für den 0815 der sich nicht damit Beschäftigt halte ich das für zu Overkill.
Zum Vergrößern anklicken....

Ist bei mir genau anders. Wenn ein Kollege kommt und mich bittet ihn ein PC zusammen zu bauen. Ist der erste Satz: ich brauche aber keine Wasserkühlung :d

Gesendet von meinem ONEPLUS A3003 mit Tapatalk

32GB 3200 mag er doch nicht, immer wieder Bootprobleme, wenn er einmal hochfährt dann läuft es gut, bei 3066 treten die Probleme nicht auf. Ist auch kein Beinbruch, lieber so als diverse Bootextrarunden bevor man etwas machen kann :)

So... eben erstmal bei JZ Board + CPU + Speicher bestellt...
Wenn ich dann eine Rechnung habe werde ich noch das AM4 Kit für den L9a ordern.


Habe mir jetzt doch den R5 1600X geordert - den packt der L9a...

Die CPU hab ich auch. Da muss man sich auch nicht mit dem Stabilitätstesten bemühen, der ist ab Werk kaum langsamer.

TheOpenfield schrieb:
Brauche wohl auch eine flache Alternative zum Boxed. Das ding bekomm ich wohl nicht ins Node 202...
Zum Vergrößern anklicken....

Hab selbst das Node 202 und stand (mit einem Biostar-Bord allerdings) vor demselben Problem. Es gibt wohl einen EKL-Alpenfön, der von der Höhe her paßt. Ich hab schließlich einen Thermaright AXP 100 muscle verbaut. Den gibts allerdings neu nicht mehr zu kaufen. Das aktuelle Modell AXP100H ist schon zu hoch. Anhaltspunkt: 57mm mißt der AXP100 - 65mm der 100H - jeweils inklusive Serienlüfter. Wobei ich dafür allerdings auch schon den Staubfilter aus dem Deckel des Node entfernen mußte. Aktuell hab ich einen 120mm-Lüfter mit Kabelbindern im Deckel befestigt. Der paßt genau ins "Fenster", schwebt ganz knapp über dem Kühler, und ich kann so die Probleme ausgleichen, daß CPU-Sockel und Öffnung im Gehäuse nicht 100%ig zueinander passen. Zudem bläst der wunderbar das ganze Board an.

Zuletzt bearbeitet:
Mit AM4 Komponenten? Überlege gerade mit dem L9, der sollte laut dem einen Video gut funktionieren.

Ja, ich hab das Biostar X370GTN. Mußte allerdings den Kühler doch noch mit dem Dremel bearbeiten (Kühllamellen), damit der erste RAM-Riegel drunter paßt. Beim AsRock ist der Abstand von Sockel und RAM allerdings sichtbar größer - da könnte es auch so passen. Der AXP100 hat einfach eine tolle Kühlleistung. Er ist ja bis 125W spezifiziert, und hat hier mit dem R7 1700 entsprechend leichtes Spiel. Unter Vollast geht er nur bis 52°C, im Idle 30. Und der Lüfter ist mit rund 1000 Umin auch unter Vollast (PWM) weit von seiner maximalen Drehzahl und Lautstärke entfernt.

Aber wie gesagt: Neu gibts nur noch den AXP100H, der wohl genau wegen der RAM-Probleme 7mm höher gebaut ist, aber damit eben leider nicht mehr ins Node 202 paßt...

Das Node 202 ist ein geniales Gehäuse! Perfekt für Spieler mit dicken Grafikkarten und dabei so winzig...

Den L9 gibts aber in verschiedenen Ausführungen. Ich glaub, der NH-L9a paßt da... Den hatte ich auch auf dem Schirm, aber mit einer TDP von 65 Watt war der mir zu knapp bemessen. Deshalb hab ich den Aufwand mit dem AXP getrieben...
Als wirklich flache Alternative hatte ich noch den Alpenföhn Silvretta auf der Liste: 95W und nur 45mm hoch. Da paßt dann auch das Staubfilter wieder in den Deckel. Hauptsache, er kollidiert nicht mit den RAMs...

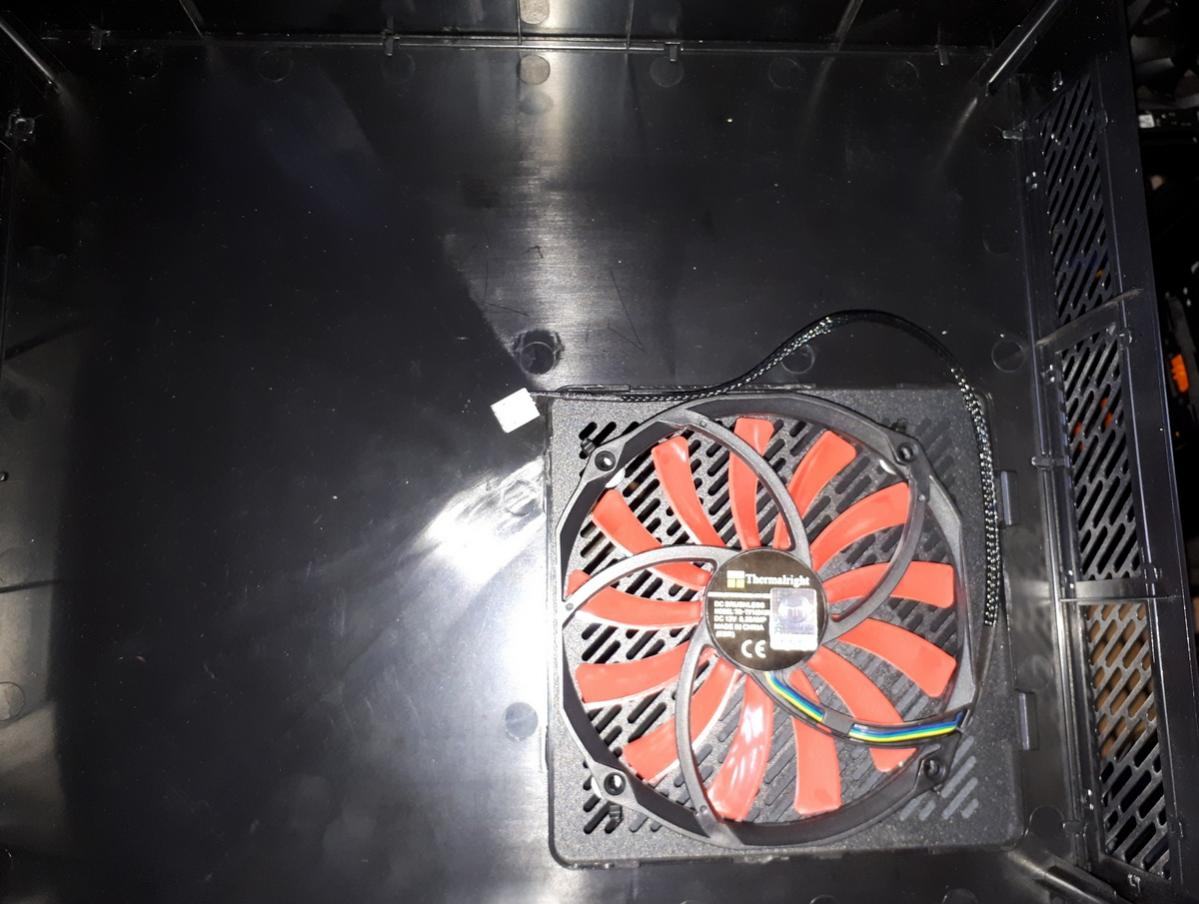

Ps: Stelle gerade fest, daß ich mich bei der Lüftergröße verschätzt habe. Es ist sogar ein 140mm-Lüfter, den ich im Deckel untergebracht habe:

Sag mal.. hast du eine M.2-SSD bei dir verbaut? Klappt das mit der Aufbördelung im Boden des Node 202?


Anhänge

  • Node-Lüfter 01.jpg
    Node-Lüfter 01.jpg
    109,6 KB · Aufrufe: 74
  • Node-Lüfter 02.jpg
    Node-Lüfter 02.jpg
    151,4 KB · Aufrufe: 65
Zuletzt bearbeitet:
Hallo zusammen,

hat jemand das Board (ab350) mit dem G.Skill Aegis 3000 MHz in Betrieb und kann mir sagen, ob man den Takt (bzw. 2933 MHz) erreicht?

Grüße

Rudi Ratlos schrieb:
Ja, ich hab das Biostar X370GTN. Mußte allerdings den Kühler doch noch mit dem Dremel bearbeiten (Kühllamellen), damit der erste RAM-Riegel drunter paßt. Beim AsRock ist der Abstand von Sockel und RAM allerdings sichtbar größer - da könnte es auch so passen. Der AXP100 hat einfach eine tolle Kühlleistung. Er ist ja bis 125W spezifiziert, und hat hier mit dem R7 1700 entsprechend leichtes Spiel. Unter Vollast geht er nur bis 52°C, im Idle 30. Und der Lüfter ist mit rund 1000 Umin auch unter Vollast (PWM) weit von seiner maximalen Drehzahl und Lautstärke entfernt.

Aber wie gesagt: Neu gibts nur noch den AXP100H, der wohl genau wegen der RAM-Probleme 7mm höher gebaut ist, aber damit eben leider nicht mehr ins Node 202 paßt...

Das Node 202 ist ein geniales Gehäuse! Perfekt für Spieler mit dicken Grafikkarten und dabei so winzig...

Den L9 gibts aber in verschiedenen Ausführungen. Ich glaub, der NH-L9a paßt da... Den hatte ich auch auf dem Schirm, aber mit einer TDP von 65 Watt war der mir zu knapp bemessen. Deshalb hab ich den Aufwand mit dem AXP getrieben...
Als wirklich flache Alternative hatte ich noch den Alpenföhn Silvretta auf der Liste: 95W und nur 45mm hoch. Da paßt dann auch das Staubfilter wieder in den Deckel. Hauptsache, er kollidiert nicht mit den RAMs...



Ps: Stelle gerade fest, daß ich mich bei der Lüftergröße verschätzt habe. Es ist sogar ein 140mm-Lüfter, den ich im Deckel untergebracht habe:

Sag mal.. hast du eine M.2-SSD bei dir verbaut? Klappt das mit der Aufbördelung im Boden des Node 202?
Zum Vergrößern anklicken....

Silvretta hatte ich schonmal in ner ITX Kiste, evtl. Bau ich den da mal rein. Der 1700 läuft eh @stock mit - 100mV.

Ja, hab ne m.2 auf der Rückseite des Boards, keine Probleme soweit.

Kann grad leider nicht viel testen, da ich außer Landes bin ;)

In 2 Wochen etwa setze ich mich damit wieder auseinander.

Das mit dem 140er ist keine blöde Idee, hab schon überlegt, einfach den Lüfter abzubauen und einen slim 120er oder so ans mesh zu binden.

Hab ja auch nen slim 120er unter der passiven GPU, ist genial! :wink:

Stimmt... nen Silvretta habe ich ja auch noch da. :hmm:

Der hatte ne normale AMD Halterung die ans Rentation Modul von AMD dran kommt wenn ich mich recht erinnere...

Ok, danke!

Ich spiele nämlich mit dem Gedanken, mein Biostar gegen das Asrock zu tauschen. Mir fehlt schlicht die Funktion des Undervoltings. Das kriegen die bei Biostar offenbar nicht auf die Reihe. Nur Overvolting ist im Bios einstellbar. Und nativ WLAN/Bluetooth ist auch nicht schlecht...

Höre mir mit Biostar auf... hatte denen mal ne Chance mit nem H97 mITX gegeben... den Support kann man schlichtweg in der Pfeife rauchen.

Och, stabil läuft es ja. Und es war das erste und auf lange Zeit einzige ITX-Board für AM4.
Aber es hat eine Weile gedauert, es anzupassen. Am Anfang fraß die Kiste unter Vollast unglaubliche 120-130 Watt! Ich hab dann festgestellt, daß der Prozessor ständig mit 3,2GHz lief - entsprechend hohe Spannungen inklusive. Das hab ich im Bios abstellen können, worauf er sich mit 110-115 Watt begnügte. Zum Videoberechnen benutze ich nun noch das Biostar-Tool RacingGT, mit dem sich dann auch undervolten läßt. Witzigerweise im "OV"-Menü. Leider nur in 0,04V-Schritten. Overvolten ghet in 0,02V-Schritten. Aber leider muß man es nach jedem Neustart aktivieren. Das nervt. Und in der aktuellen Version des Tools fehlt der Punkt "OV" sogar...
Verschenktes Potenzial, denn mit Undervolting läuft der Rechner jetzt mit 40-45 Watt Idle und 98 Watt Vollast.

Das läßt mich zweifeln, ob das auf Dauer noch gut wird... Mit AsRock hab ich aber auch schon schlechte Erfahrungen gemacht. So hatte ich noch nie ein AsRock, bei dem WOL funktionierte.... Aber die Alternativen sind rar. Das Gigabyte zB. hat kein SpDif - und das geht nunmal gar nicht!

Zuletzt bearbeitet:
Joa kenne deine Problematik. :fresse:

Ich hoffe ich kriege den R5 1600X im Dan A4 einigermaßen gekühlt (in Kombination mit ner Vega 64 ist das schon ne Hitzige Kombi...)
Wenn das nicht funktioniert sattel ich auf nen Cougar QBX um - ist nicht sooo viel größer, kann aber sowohl nen be quiet! Shadow Rock LP für die CPU als auch 4x 120mm Lüfter (2x unten, 2x oben) beherbergen um nen richtig bösen Airflow im Gehäuse zu realisieren. Schauen wir mal...

Das Dan A4 ist ein hübsches Gehäuse! Aber das Node 202 eben auch. Gerade für Gamer ist dabei die Unterbringung von Board und Grafikkarte ein zwei getrennten Gehäuseteilen sehr intelligent gelöst. So haben beide einen eigenen "Airflow". Einzig daß nur SFX-Netzteile und 2 2,5"-Festplatten reingehen, schränkt die Nutzung etwas ein.

SFX Netzteile gibts mittlerweile sehr gute (Corsair SF450/600) und 2,5" Laufwerke verwende ich persönlich schon seit Jahren nur noch. Mit dem Umbau jetzt verschwindet auch die letzte HDD aus meinem System.

2Tb Samsung 960 Pro M.2 und 4Tb Samsung 850 Evo SATA incoming (Bitte nicht über Sinn/Unsinn philosophieren - ich ziehe das jetzt durch für meinen Seelenfrieden. :shot: ).


Das einzige was mich beim DAN A4 bissle "nervt" ist die doch extrem geringe Höhe von 48mm für den CPU Kühler - da wirds jetzt gerade mit nem R5 1600X doch sehr dünn...

Ich kann das nachvollziehen. Ich versuch zwar auch, vernünftig zu sein, aber in meinem Rechner steckt auch eine Grafikkarte, die ich eigentlich nicht brauche, bzw. für die es billigere Alternativen gegeben hätte: Eine AMD WX2100. Und eine M.2-SSD "braucht" man als Privatmensch eigentlich auch nicht. Aber da in dem Gehäuse nur zwei HDDs Platz haben, bot es sich an, den nun mal vorhandenen M.2 zu belegen... Also ist da jetzt eine 960 Evo drin. Aber nur mit 256GB...

Ich hab das QBX ausgesucht weil es besser zu meinem Hirngespinst und der Kühlplanung passt. ^^ - als CPU-Kühler kommt sowieso nen Topblower (Shadow Rock LP + SW3) drauf, ist Geschmackssache. :wink:

@Rudi: genau das. :bigok:
Bei mir läuft gerade, und die SSDs werde ich viele Jahre haben... Von daher, warum nicht. :-)

Gesendet von meinem SM-J530F mit Tapatalk

Zuletzt bearbeitet:
So nach langer Zeit ich nochmal, aufgrund einiger überlegungen und korrespondenzen mit Liquid Extasy, werden keine Wasserkühler für die Spawas gemacht, tut mir leid.

Aber, ein ganzer Monoblock😁😁😁😁😁 das Board wird nächste woche eingesand und Vermessen. Gekühlt wird, Chipsatz, CPU, alle Wandler im einem Block, vom Board wird man dann noch wenig sehen😁

Wer ernsthaftes Interresse daran hat, der soll es sagen, bei 5stk dürfte es 15% rabatt geben. Der preis wird zwischen 130-160€ liegen.



Gruß

Ein Kühler, der alles in einem kühlt, Chipsatz, Spannungswandler und CPU

Siehe Bild

Gruß


Anhänge

  • EK-FB_Asus_R5E_Monoblock_Wasserkuehler_4-pcgh_b2article_artwork.jpg
    68,1 KB · Aufrufe: 96

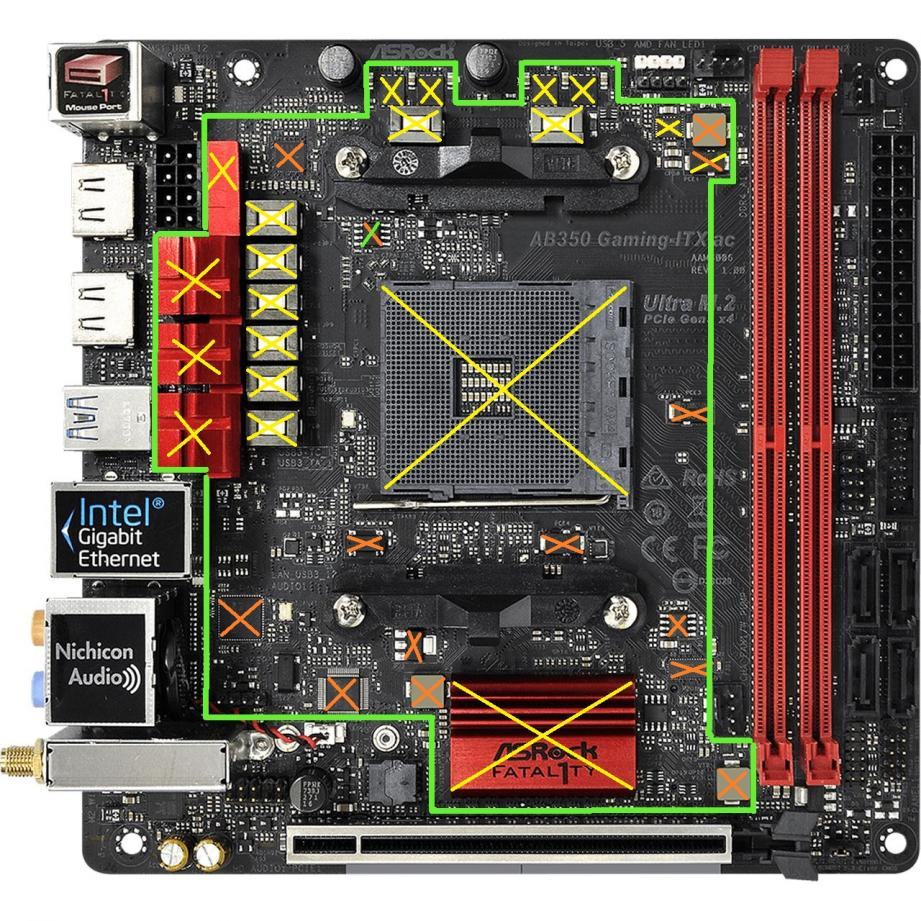

So mein Wunsch,

bauteilee mit einem gelben X, sehr wichtig zu kühlen, die mit einem orangenen, nicht zwingend, wäre aber schön.
Das Grüne, wie ich mir den Block vorstelle.

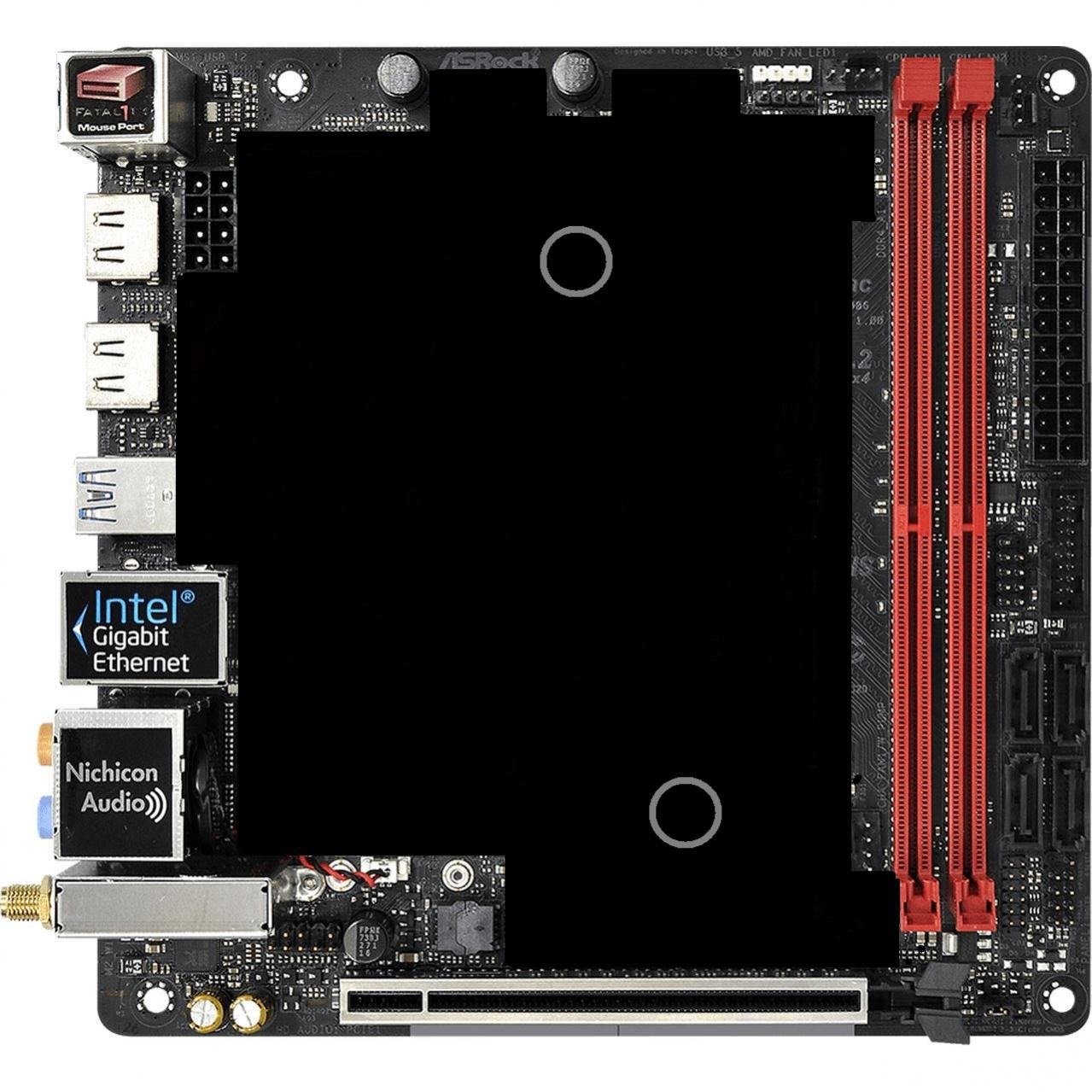

Anbei ein weiteres Bild, wo man den Block in schwarz sieht mit 2 Wahllos gewählten Anschlüssen, zur visualisierung...


Anhänge

  • b350 monoblock.jpg
    b350 monoblock.jpg
    208,9 KB · Aufrufe: 110
  • b350 monoblock filled.jpg
    b350 monoblock filled.jpg
    176,3 KB · Aufrufe: 104
[emoji7] bitte bitte bitte... Kein HWV... [emoji7]

Aber hast du dich mit den Kreuzen nicht verhauen? SpaWas sind doch wichtiger zu kühlen als Drosselspulen... [emoji848]

Gesendet von meinem SM-J530F mit Tapatalk

Zuletzt bearbeitet:
Pirate85 schrieb:
[emoji7] bitte bitte bitte... Kein HWV... [emoji7]

Aber hast du dich mit den Kreuzen nicht verhauen? SpaWas sind doch wichtiger zu kühlen als Drosselspulen... [emoji848]

Gesendet von meinem SM-J530F mit Tapatalk
Zum Vergrößern anklicken....

Die spawas sind doch makiert gelb, da sitzt auf dem Bild halt noch der kühler drauf HWv? Was ist das?

HWV klingt nach Hardwareversandt, die waren ein schlechter Onlinehändler aber die sind glaub eh pleite.

was das aber mit LE und Monoblock zu tun hat?

Zuletzt bearbeitet:
HardwareFreaky schrieb:
Kommt auf das Design an. Aber im Grunde hätte ich Interesse.

Gesendet von meinem ONEPLUS A3003 mit Tapatalk
Zum Vergrößern anklicken....
Es wir obendrauf aus Plexi sein und unten vernickelt/silber. Natürlich ist das dann für jeden der eins möchte beliebig erstellbar.

@NasaGTR, ok, verstanden

Anmelden, um zu antworten.

Ähnliche Themen

Scoty
  • Artikel
[Sammelthread] ASRock Phantom Gaming X870E Nova WiFi (AM5)
8 9 10
Antworten
270
Aufrufe
14K
ApolloX
ApolloX
ebniv
  • Artikel
[Sammelthread] Gigabyte MC12-LE0 (AM4, B550, servertauglich: IPMI, Dual Lan, ECC)
102 103 104
Antworten
3K
Aufrufe
284K
Sightus
S
xmogelx
[User-Review] Lesertest mit ADATA/XPG und ASUS - XPG Invader X BTF - ASUS TUF Gaming Z790-BTF WiFi
Antworten
0
Aufrufe
297
xmogelx
xmogelx
C
[User-Review] Lesertest zum be quiet! Dark Rock Pro 5, DC2 und DC2 Pro (by corsair123)
Antworten
12
Aufrufe
2K
ApolloX
ApolloX
Hardwareluxx setzt keine externen Werbe- und Tracking-Cookies ein. Auf unserer Webseite finden Sie nur noch Cookies nach berechtigtem Interesse (Art. 6 Abs. 1 Satz 1 lit. f DSGVO) oder eigene funktionelle Cookies. Durch die Nutzung unserer Webseite erklären Sie sich damit einverstanden, dass wir diese Cookies setzen. Mehr Informationen und Möglichkeiten zur Einstellung unserer Cookies finden Sie in unserer Datenschutzerklärung.


Zurück
Oben Unten refresh
