Sammelthread Asrock AB350 Gaming-ITX/ac | X370 Gaming-ITX/ac​

​

die beiden Mini-ITX AM4 von Asrock​



Inhaltsverzeichnis:
  • Technische Daten
  • Preisvergleich
  • Fragen / Antworten
  • RAM Kompatibilität
  • Berichte & Reviews
  • aktuelle BIOS Versionen


Technische Daten

AB350 Gaming-ITX:
Code:
[table="width: 500"]
[tr]
	[td]Gaming Armor[/td]
	[td]Power
- Hi-Density Power Connector (8 pin)
Memory
- 15μ Gold Contact in DIMM Slots
VGA Card
- 15μ Gold Contact in VGA PCIe Slot (PCIE1)
Internet
- Intel® LAN
Cooling
- 2oz Copper PCB
Audio
- Creative Sound Blaster™ Cinema 3[/td]
[/tr]
[tr]
	[td]Unique Feature[/td]
	[td]ASRock Super Alloy
- Premium Power Choke
- Dual-N MOSFET
- Nichicon 12K Black Caps (100% Japan made high quality conductive polymer capacitors)
- Matte Black PCB
- High Density Glass Fabric PCB
- 2oz Copper PCB
Intel® 802.11ac WiFi
ASRock Steel Slots
ASRock Ultra M.2 (PCIe Gen3 x4 & SATA3)
ASRock Full Spike Protection (for all USB, Audio, LAN Ports)
ASRock Live Update & APP Shop[/td]
[/tr]
[tr]
	[td]CPU[/td]
	[td]- Supports AMD Socket AM4 A-Series APUs (Bristol Ridge) and Ryzen Series CPUs (Summit Ridge)
- Digi Power design
- 8 Power Phase design
- Supports 95W Water Cooling[/td]
[/tr]
[tr]
	[td]Chipset[/td]
	[td]- AMD Promontory B350[/td]
[/tr]
[tr]
	[td]Memory[/td]
	[td]- Dual Channel DDR4 Memory Technology
- 2 x DDR4 DIMM Slots
- AMD Ryzen series CPUs support DDR4 3466+(OC) / 3200(OC) / 2933(OC) / 2667 / 2400 / 2133 ECC & non-ECC, un-buffered memory*
- AMD 7th Gen A-Series APUs support DDR4 2400/2133 ECC & non-ECC, un-buffered memory*
- Max. capacity of system memory: 32GB**
- 15μ Gold Contact in DIMM Slots[/td]
[/tr]
[tr]
	[td]BIOS[/td]
	[td]- 128Mb AMI UEFI Legal BIOS with GUI support
- Supports "Plug and Play"
- ACPI 5.1 compliance wake up events
- Supports jumperfree
- SMBIOS 2.3 support
- CPU, DRAM, PCH 1.05V, PROM 2.5V, Voltage Multi-adjustment[/td]
[/tr]
[tr]
	[td]Graphics[/td]
	[td]- Integrated AMD Radeon™ R-Series Graphics in A-series APU*
- DirectX 12, Pixel Shader 5.0
- Max. shared memory 2GB
- Supports 2 x HDMI with max. resolution up to 4K x 2K (4096x2160) @ 24Hz / (3840x2160) @ 30Hz
- Supports Auto Lip Sync, Deep Color (12bpc), xvYCC and HBR (High Bit Rate Audio) with HDMI Ports (Compliant HDMI monitor is required)
- Supports HDCP with HDMI Ports
- Supports Full HD 1080p Blu-ray (BD) playback with HDMI Ports[/td]
[/tr]
[tr]
	[td]Audio[/td]
	[td]- 7.1 CH HD Audio with Content Protection (Realtek ALC1220 Audio Codec)
- Premium Blu-ray Audio support
- Supports Surge Protection
- Nichicon Fine Gold Series Audio Caps
- 120dB SNR DAC with Differential Amplifier
- Pure Power-In
- Direct Drive Technology
- PCB Isolate Shielding
- Impedance Sensing on Line Out port
- Individual PCB Layers for R/L Audio Channel
- Gold Audio Jacks
- Supports Creative Sound Blaster™ Cinema 3[/td]
[/tr]
[tr]
	[td]LAN[/td]
	[td]- Gigabit LAN 10/100/1000 Mb/s
- GigaLAN Intel® I211AT
- Supports Wake-On-LAN
- Supports Lightning/ESD Protection
- Supports Energy Efficient Ethernet 802.3az
- Supports PXE[/td]
[/tr]
[tr]
	[td]Wireless LAN[/td]
	[td]- Intel® 802.11ac WiFi Module (Free Bundle)
- Supports IEEE 802.11a/b/g/n/ac
- Supports Dual-Band (2.4/5 GHz)
- Supports high speed wireless connections up to 433Mbps
- Supports Bluetooth 4.2 / 3.0 + High speed class II[/td]
[/tr]
[tr]
	[td]Slots[/td]
	[td]AMD Ryzen series CPUs
- 1 x PCI Express 3.0 x16 Slot (PCIE1: x16 mode)*
AMD 7th A-Series APUs
- 1 x PCI Express 3.0 x16 Slot (PCIE1: x8 mode)*

- 1 x Vertical M.2 Socket (Key E) with the bundled WiFi-802.11ac module (on the rear I/O)
- 15μ Gold Contact in VGA PCIe Slot (PCIE1)

*Supports NVMe SSD as boot disks[/td]
[/tr]
[tr]
	[td]Storage[/td]
	[td]- 4 x SATA3 6.0 Gb/s Connectors, support RAID (RAID 0, RAID 1 and RAID 10), NCQ, AHCI and Hot Plug
- 1 x Ultra M.2 Socket, supports M Key type 2280 M.2 SATA3 6.0 Gb/s module and M.2 PCI Express module up to Gen3 x4 (32 Gb/s) (with Ryzen Series CPU) or Gen3 x2 (16 Gb/s) (with A-Series APU)*

*Supports NVMe SSD as boot disks[/td]
[/tr]
[tr]
	[td]Connector[/td]
	[td]- 1 x LPC Header
- 1 x AMD Fan LED Header
- 1 x CPU Fan Connector (4-pin)*
- 1 x Chassis Fan Connector (4-pin)
- 1 x Chassis Optional/Water Pump Fan Connector (4-pin) (Smart Fan Speed Control)*
- 1 x 24 pin ATX Power Connector
- 1 x 8 pin 12V Power Connector (Hi-Density Power Connector)
- 1 x Front Panel Audio Connector
- 1 x AMD LED Fan USB Header
- 1 x USB 2.0 Header (Supports 2 USB 2.0 ports) (Supports ESD Protection)
- 1 x USB 3.0 Header (Supports 2 USB 3.0 ports) (Supports ESD Protection)

*The CPU Fan Connector supports the CPU fan of maximum 1A (12W) fan power.

**The Chassis Optional/Water Pump Fan supports the water cooler fan of maximum 1.5A (18W) fan power.
CHA_FAN1/W_PUMP can auto detect if 3-pin or 4-pin fan is in use.[/td]
[/tr]
[tr]
	[td]Rear Panel I/O[/td]
	[td]- 2 x Antenna Ports
- 1 x PS/2 Mouse/Keyboard Port
- 2 x HDMI Ports
- 1 x Optical SPDIF Out Port
- 2 x USB 2.0 Ports (Supports ESD Protection)*
- 1 x USB 3.0 Type-A Port (Supports ESD Protection)
- 1 x USB 3.0 Type-C Port (Supports ESD Protection)
- 2 x USB 3.0 Ports (Supports ESD Protection)
- 1 x RJ-45 LAN Port with LED (ACT/LINK LED and SPEED LED)
- HD Audio Jacks: Rear Speaker / Central / Bass / Line in / Front Speaker / Microphone (Gold Audio Jacks)[/td]
[/tr]
[tr]
	[td]Software and UEFI[/td]
	[td]Software
- ASRock F-Stream
- ASRock RGB LED
- ASRock Key Master
- ASRock APP Charger
- ASRock XFast LAN*
UEFI
- ASRock Full HD UEFI
- ASRock Instant Flash
- ASRock Internet Flash
- ASRock Crashless BIOS
- ASRock Easy RAID Installer[/td]
[/tr]
[tr]
	[td]Support CD[/td]
	[td]- Drivers, Utilities, AntiVirus Software (Trial Version), Google Chrome Browser and Toolbar[/td]
[/tr]
[tr]
	[td]Accessories[/td]
	[td]- Quick Installation Guide, Support CD, I/O Shield
- 2 x SATA Data Cables
- 2 x ASRock WiFi 2.4/5 GHz Antennas
- 1 x Screw for M.2 Socket[/td]
[/tr]
[tr]
	[td]Hardware Monitor[/td]
	[td]- Temperature Sensing: CPU, Chassis, Chassis Optional/Water Pump Fans
- Fan Tachometer: CPU, Chassis, Chassis Optional/Water Pump Fans
- Quiet Fan (Auto adjust chassis fan speed by CPU temperature): CPU, Chassis, Chassis Optional/Water Pump Fans
- Fan Multi-Speed Control: CPU, Chassis, Chassis Optional/Water Pump Fans
- Voltage monitoring: +12V, +5V, +3.3V, CPU Vcore[/td]
[/tr]
[tr]
	[td]Form Factor[/td]
	[td]- Mini-ITX Form Factor: 6.7-in x 6.7-in, 17.0 cm x 17.0 cm
- 2oz Copper PCB[/td]
[/tr]
[tr]
	[td]OS[/td]
	[td]- Microsoft® Windows® 10 64-bit
* For the updated Windows® 10 driver, please visit ASRock's website for details: http://www.asrock.com
[/td]
[/tr]
[tr]
	[td]Certifications[/td]
	[td]- FCC, CE
- ErP/EuP ready (ErP/EuP ready power supply is required)[/td]
[/tr]
[/table]




X370 Gaming-ITX
Code:
[table="width: 500"]
[tr]
	[td]Gaming Armor[/td]
	[td]Power
- Hi-Density Power Connector (8 pin)
Memory
- 15μ Gold Contact in DIMM Slots
VGA Card
- 15μ Gold Contact in VGA PCIe Slot (PCIE1)
Internet
- Intel® LAN
Cooling
- 2oz Copper PCB
Audio
- Creative Sound Blaster™ Cinema 3[/td]
[/tr]
[tr]
	[td]Unique Feature[/td]
	[td]ASRock Super Alloy
- Premium Power Choke
- Dual-N MOSFET
- Nichicon 12K Black Caps (100% Japan made high quality conductive polymer capacitors)
- Matte Black PCB
- High Density Glass Fabric PCB
- 2oz Copper PCB
Intel® 802.11ac WiFi
ASRock Steel Slots
ASRock Ultra M.2 (PCIe Gen3 x4 & SATA3)
ASRock Full Spike Protection (for all USB, Audio, LAN Ports)
ASRock Live Update & APP Shop[/td]
[/tr]
[tr]
	[td]CPU[/td]
	[td]- Supports AMD Socket AM4 A-Series APUs (Bristol Ridge) and Ryzen Series CPUs (Summit Ridge)
- Digi Power design
- 8 Power Phase design
- Supports 95W Water Cooling[/td]
[/tr]
[tr]
	[td]Chipset[/td]
	[td]- AMD Promontory X370[/td]
[/tr]
[tr]
	[td]Memory[/td]
	[td]- Dual Channel DDR4 Memory Technology
- 2 x DDR4 DIMM Slots
- AMD Ryzen series CPUs support DDR4 3466+(OC) / 3200(OC) / 2933(OC) / 2667 / 2400 / 2133 ECC & non-ECC, un-buffered memory*
- AMD 7th Gen A-Series APUs support DDR4 2400/2133 ECC & non-ECC, un-buffered memory**
- Max. capacity of system memory: 32GB**
- 15μ Gold Contact in DIMM Slots[/td]
[/tr]
[tr]
	[td]BIOS[/td]
	[td]- 128Mb AMI UEFI Legal BIOS with GUI support
- Supports "Plug and Play"
- ACPI 5.1 compliance wake up events
- Supports jumperfree
- SMBIOS 2.3 support
- CPU, DRAM, PCH 1.05V, PROM 2.5V, Voltage Multi-adjustment[/td]
[/tr]
[tr]
	[td]Graphics[/td]
	[td]- Integrated AMD Radeon™ R-Series Graphics in A-series APU*
- DirectX 12, Pixel Shader 5.0
- Max. shared memory 2GB
- Supports 2 x HDMI with max. resolution up to 4K x 2K (4096x2160) @ 24Hz / (3840x2160) @ 30Hz
- Supports Auto Lip Sync, Deep Color (12bpc), xvYCC and HBR (High Bit Rate Audio) with HDMI Ports (Compliant HDMI monitor is required)
- Supports HDCP with HDMI Ports
- Supports Full HD 1080p Blu-ray (BD) playback with HDMI Ports[/td]
[/tr]
[tr]
	[td]Audio[/td]
	[td]- 7.1 CH HD Audio with Content Protection (Realtek ALC1220 Audio Codec)
- Premium Blu-ray Audio support
- Supports Surge Protection
- Nichicon Fine Gold Series Audio Caps
- 120dB SNR DAC with Differential Amplifier
- Pure Power-In
- Direct Drive Technology
- PCB Isolate Shielding
- Impedance Sensing on Line Out port
- Individual PCB Layers for R/L Audio Channel
- Gold Audio Jacks
- Supports Creative Sound Blaster™ Cinema 3[/td]
[/tr]
[tr]
	[td]LAN[/td]
	[td]- Gigabit LAN 10/100/1000 Mb/s
- GigaLAN Intel® I211AT
- Supports Wake-On-LAN
- Supports Lightning/ESD Protection
- Supports Energy Efficient Ethernet 802.3az
- Supports PXE[/td]
[/tr]
[tr]
	[td]Wireless LAN[/td]
	[td]- Intel® 802.11ac WiFi Module (Free Bundle)
- Supports IEEE 802.11a/b/g/n/ac
- Supports Dual-Band (2.4/5 GHz)
- Supports high speed wireless connections up to 867Mbps
- 2 antennas to support 2 (Transmit) x 2 (Receive) diversity technology
- Supports Bluetooth 4.2 / 3.0 + High speed class II[/td]
[/tr]
[tr]
	[td]Slots[/td]
	[td]AMD Ryzen series CPUs
- 1 x PCI Express 3.0 x16 Slot (PCIE1: x16 mode)*
AMD 7th A-Series APUs
- 1 x PCI Express 3.0 x16 Slot (PCIE1: x8 mode)*

- 1 x Vertical M.2 Socket (Key E) with the bundled WiFi-802.11ac module (on the rear I/O)
- 15μ Gold Contact in VGA PCIe Slot (PCIE1)

*Supports NVMe SSD as boot disks[/td]
[/tr]
[tr]
	[td]Storage[/td]
	[td]- 4 x SATA3 6.0 Gb/s Connectors, support RAID (RAID 0, RAID 1 and RAID 10), NCQ, AHCI and Hot Plug
- 1 x Ultra M.2 Socket, supports M Key type 2280 M.2 SATA3 6.0 Gb/s module and M.2 PCI Express module up to Gen3 x4 (32 Gb/s) (with Ryzen Series CPU) or Gen3 x2 (16 Gb/s) (with A-Series APU)*

*Supports NVMe SSD as boot disks[/td]
[/tr]
[tr]
	[td]Connector[/td]
	[td]- 1 x LPC Header
- 1 x AMD Fan LED Header
- 1 x CPU Fan Connector (4-pin)*
- 1 x Chassis Fan Connector (4-pin)
- 1 x Chassis Optional/Water Pump Fan Connector (4-pin) (Smart Fan Speed Control)**
- 1 x 24 pin ATX Power Connector
- 1 x 8 pin 12V Power Connector (Hi-Density Power Connector)
- 1 x Front Panel Audio Connector
- 1 x AMD LED Fan USB Header
- 1 x USB 2.0 Header (Supports 2 USB 2.0 ports) (Supports ESD Protection)
- 1 x USB 3.0 Header (Supports 2 USB 3.0 ports) (Supports ESD Protection)

*The CPU Fan Connector supports the CPU fan of maximum 1A (12W) fan power.

**The Chassis Optional/Water Pump Fan supports the water cooler fan of maximum 1.5A (18W) fan power.
CHA_FAN1/W_PUMP can auto detect if 3-pin or 4-pin fan is in use.[/td]
[/tr]
[tr]
	[td]Rear Panel I/O[/td]
	[td]- 2 x Antenna Ports
- 1 x PS/2 Mouse/Keyboard Port
- 2 x HDMI Ports
- 1 x Optical SPDIF Out Port
- 2 x USB 2.0 Ports (Supports ESD Protection)*
- 1 x USB 3.0 Type-A Port (Supports ESD Protection)
- 1 x USB 3.0 Type-C Port (Supports ESD Protection)
- 2 x USB 3.0 Ports (Supports ESD Protection)
- 1 x RJ-45 LAN Port with LED (ACT/LINK LED and SPEED LED)
- HD Audio Jacks: Rear Speaker / Central / Bass / Line in / Front Speaker / Microphone (Gold Audio Jacks)[/td]
[/tr]
[tr]
	[td]Software and UEFI[/td]
	[td]Software
- ASRock F-Stream
- ASRock RGB LED
- ASRock Key Master
- ASRock APP Charger
- ASRock XFast LAN*
UEFI
- ASRock Full HD UEFI
- ASRock Instant Flash
- ASRock Internet Flash
- ASRock Crashless BIOS
- ASRock Easy RAID Installer[/td]
[/tr]
[tr]
	[td]Support CD[/td]
	[td]- Drivers, Utilities, AntiVirus Software (Trial Version), Google Chrome Browser and Toolbar[/td]
[/tr]
[tr]
	[td]Accessories[/td]
	[td]- Quick Installation Guide, Support CD, I/O Shield
- 2 x SATA Data Cables
- 1 x ASRock WiFi 2.4/5 GHz Antenna
- 1 x Screw for M.2 Socket[/td]
[/tr]
[tr]
	[td]Hardware Monitor[/td]
	[td]- Temperature Sensing: CPU, Chassis, Chassis Optional/Water Pump Fans
- Fan Tachometer: CPU, Chassis, Chassis Optional/Water Pump Fans
- Quiet Fan (Auto adjust chassis fan speed by CPU temperature): CPU, Chassis, Chassis Optional/Water Pump Fans
- Fan Multi-Speed Control: CPU, Chassis, Chassis Optional/Water Pump Fans
- Voltage monitoring: +12V, +5V, +3.3V, CPU Vcore[/td]
[/tr]
[tr]
	[td]Form Factor[/td]
	[td]- Mini-ITX Form Factor: 6.7-in x 6.7-in, 17.0 cm x 17.0 cm
- 2oz Copper PCB[/td]
[/tr]
[tr]
	[td]OS[/td]
	[td]- Microsoft® Windows® 10 64-bit
[/td]
[/tr]
[tr]
	[td]Certifications[/td]
	[td]- FCC, CE
- ErP/EuP ready (ErP/EuP ready power supply is required)[/td]
[/tr]
[/table]

Preisvergleich

AB350 Gaming-ITX/ac: ASRock Fatal1ty AB350 Gaming-ITX/ac Preisvergleich geizhals.eu EU

X370 Gaming-ITX/ac: ASRock Fatal1ty X370 Gaming-ITX/ac Preisvergleich geizhals.eu EU

Fragen und Antworten:

  • Was ist der Unterschied zwischen dem AB350 und X370?
    Da ein ITX Board nicht die kompletten Vorteile von X370 nützen kann, unterscheiden sich die beiden nur gering. Das X370 hat schnelleres WLAN und erlaubt PCIe Bifurcation

    edit 17.8.2017: Die beiden haben nun doch andere VRM Komponenten, wie br0da herausgefunden hat:
    FDPC5030 = AB350; SM7341EH = X370
    br0da schrieb:
    ASRocks X370 und B350 mini-ITX unterscheidet doch mehr, als der Kühlkörper (anfangs): VRM on the new AM4 motherboards - Page 251
    Die FETs im Vergleich:

    RDS(on) max​
    		Rise + Fall Time
    FDPC5030Q1:
    5.0 mOhm @ VGS = 10 V @ ID = 17A
    6.5 mOhm @ VGS = 4.5V @ ID = 14 A

    Q2:
    2.4 mOhm @ VGS = 10V @ ID = 25 A
    3.0 mOhm @ VGS = 4.5V @ ID = 22 A    		Q1: 20ns
    Q2: 20ns
    SM7341EHQ1:
    3.9mOhm @ VGS = 10V @ ID = 24A
    6.5mOhm @ VGS = 4.5V @ ID = 24A

    Q2:
    1.2mOhm @ VGS =10V @ ID = 24A
    2mOhm @ VGS =4.5V @ ID = 24A    		Q1: 18.6ns
    Q2: 39ns
    Zum Vergrößern anklicken....

  • Wie unterschieden sich die VRM Kühler?
    alt: https://abload.de/img/img_15572ssdc.jpg
    neu: https://abload.de/img/fullsizerenderfaujg.jpg

  • Ich habe noch den alten VRM-Kühler, was kann ich tun?
    Schreibt den Asrock Support an! Der Support will danach noch eine Rechnung und die Seriennummer vom Board.
    ASRock > Support Request Form

  • Welchen RAM habt ihr getestet?
    Simaryp schrieb:
    Dazu habe ich ein 16GB Trident Z 3200MHz CL14 Kit. F4-3200C14D-16GTZ
    Mit den XMP Profil konnte ich den Ram nicht starten. Wenn ich jedoch die Spannung auf 1.4V erhöhe, die command rate auf 1T setze, Geardown Mode und BankGroupSwap deaktiviere, dann läuft er und es gab nach 2 Stunden Memtest64 keine Fehler.
    Zum Vergrößern anklicken....

    matrickz schrieb:
    Als RAM habe ich Kingston KVR21E15D8K2/16I
    Zum Vergrößern anklicken....

    Corsair CMK16GX4M2A2400C14 funktioniert ebenfalls einwandfrei, ist direkt mit 2400Mhz gestartet.

    xXx-Eagleone-xXx schrieb:
    Aber ne kleine Info, ich habe diesen RAM hier beim Kollegen auf einen AB350 am Laufen:
    GWW416GB3000C15DC

    Dieser hat Samsung D-Die und ist Dualranked. Er läuft auf 3000Mhz mit 15-17-17-35 bei 1,35v, das läuft tadellos. Haben gestern was probiert und sind am Ende bei 1,35v auf 3200mhz bei 17-19-19-38 gekommen. Dualranked sollte er so schnell sein wie 3400-3500er Singlerank.
    Zum Vergrößern anklicken....

RAM Kompatibilität

Asrock gibt folgenden Arbeitsspeicher auf der Homepage an (Update 7.10.2017; 27 neue Einträge):

Code:
DDR4	3000	4GB	ADATA	KM4B4GX2A-3000-15-16-16-36-0			SS		2pcs	v
DDR4	2800	16GB	ADATA	AX4U2800316G16			SS		2pcs
DDR4	2400	8GB	ADATA	AX4U2400W8G16-SRD			DS		2pcs
DDR4	2400	8GB	ADATA	AX4U2400W8G16-QRD			DS		2pcs
DDR4	2400	8GB	ADATA	AX4U2400316G16-BBF			DS		2pcs
DDR4	2400	8GB	ADATA	AX4U2400W8G16-BRD			DS		2pcs
DDR4	2400	8GB	ADATA	AX4U2400W8G16-QWZ			DS		2pcs
DDR4	2400	8GB	ADATA	AX4U2400W8G16-QRZ			DS		2pcs
DDR4	2400	8GB	ADATA	AX4U2400W8G16-DWZ			DS		2pcs
DDR4	2400	8GB	ADATA	AX4U2400W8G16-BRZ			DS		2pcs
DDR4	2400	8GB	ADATA	AX4U2400W8G16-BBZ			DS		2pcs
DDR4	2400	8GB	ADATA	AX4U2400W8G16-BWZ			DS		2pcs
DDR4	2400	8GB	ADATA	AX4U2400W8G16-DRD			SS		2pcs
DDR4	2400	8GB	ADATA	AX4U2400W8G16-DRZ			DS		2pcs
DDR4	2400	4GB	ADATA	AX4U2400W4G16-DRZ			SS		2pcs
DDR4	2400	4GB	ADATA	AX4U2400W4G16-SBF			SS		2pcs
DDR4	2400	4GB	ADATA	AX4U2400W4G16-BBF			SS		2pcs
DDR4	2400	4GB	ADATA	AX4U2400W4G16-BWZ			SS		2pcs
DDR4	2400	4GB	ADATA	AX4U2400W4G16-QWZ			SS		2pcs
DDR4	2400	4GB	ADATA	AX4U2400W4G16-BBZ			SS		2pcs
DDR4	2400	4GB	ADATA	AX4U2400W4G16-BRZ			SS		2pcs
DDR4	2400	4GB	ADATA	AX4U2400W4G16-DWZ			SS		2pcs
DDR4	2400	4GB	ADATA	AX4U2400W4G16-SWZ			SS		2pcs
DDR4	2400	4GB	ADATA	AX4U2400W4G16-DRZ			SS		2pcs
DDR4	2400	4GB	ADATA	AX4U2400W4G16-QRZ			SS		2pcs
DDR4	2400	4GB	ADATA	AX4U2400W4G16-SRZ			SS		2pcs
DDR4	2400	16GB	ADATA	AX4U2400316G16-QRZ			DS		2pcs
DDR4	2400	16GB	ADATA	AX4U2400316G16-QWZ			DS		2pcs
DDR4	2400	16GB	ADATA	AX4U2400316G16-SRZ			DS		2pcs
DDR4	2400	16GB	ADATA	AX4U2400316G16-SRZ			DS		2pcs
DDR4	2400	16GB	ADATA	AX4U2400316G16-BRZ	ADATA		DS		2pcs
DDR4	2400	16GB	ADATA	AX4U2400316G16-BRZ	ADATA		DS		2pcs
DDR4	2400	16GB	ADATA	AX4U2400316G16-DWZ			DS		2pcs
DDR4	2400	16GB	ADATA	AX4U2400316G16-SBF			DS		2pcs
DDR4	2400	16GB	ADATA	AX4U2400316G16-SWZ			DS		2pcs
DDR4	2400	16GB	ADATA	AX4U2400316G16-QRD			DS		2pcs
DDR4	2400	16GB	ADATA	AX4U2400316G16-QRD			DS		2pcs
DDR4	2400	16GB	ADATA	AX4U2400316G16-DRD			DS		2pcs
DDR4	2400	16GB	ADATA	AX4U2400316G16-DRD			DS		2pcs
DDR4	2400	16GB	ADATA	AX4U2400316G16-SRD			DS		2pcs
DDR4	2400	16GB	ADATA	AX4U2400316G16-BWZ			SS		2pcs
DDR4	2400	16GB	ADATA	AX4U2400316G16-BRD			SS		2pcs
DDR4	2400	16GB	ADATA	AX4U2400316G16-DRZ			DS		2pcs
DDR4	2400	16GB	ADATA	AX4U2400316G16-SRZ			DS		2pcs
DDR4	2133	8GB	ADATA	AD4E2133W8G15-BHYA (ECC)			SS		2pcs
DDR4	2400	8GB	Apacer	AU08GGB24CEYBGC			SS		2pcs
DDR4	2133	8GB	Apacer	78.C1GM3.AF10B	Hynix		DS		2pcs
DDR4	3000	8GB	Avexir	AVD4UZ130001608G-4BZ1RR			SS		2pcs	v
DDR4	2400	8GB	Avexir	AVD4UZ124001608G-1COR			SS		2pcs
DDR4	2400	4GB	Avexir	AVD4UZ124001604G-1COB			SS		2pcs
DDR4	3000	8GB	Corsair	CMD32GX4M4B3000C15 (Hynix-M)			SS		2pcs	v
DDR4	2800	8GB	Corsair	CMK32GX4M4A2800C16			DS		2pcs
DDR4	2800	8GB	Corsair	CMD32GX4M4A2800C16			DS		2pcs
DDR4	2800	4GB	Corsair	CMD16GX4M4A2800C16			SS		2pcs
DDR4	2666	8GB	Corsair	CMD32GX4M4A2666C15 ver4.23			DS		2pcs
DDR4	2666	8GB	Corsair	CMD32GX4M4A2666C16			DS		2pcs
DDR4	2666	8GB	Corsair	CMK32GX4M4A2666C16			DS		2pcs
DDR4	2666	8GB	Corsair	CMK32GX4M4A2666C16 ver 5.30			SS		2pcs
DDR4	2666	4GB	Corsair	CMD16GX4M4A2666C15			SS		2pcs
DDR4	2666	4GB	Corsair	CMK16GX4M4A2666C16			SS		2pcs
DDR4	2666	4GB	Corsair	CMD16GX4M4A2666C16			SS		2pcs
DDR4	2400	8GB	Corsair	CMK32GX4M2A2400C14			SS		2pcs
DDR4	2133	4GB	Corsair	CMV4GX4M1A2133C15			SS		2pcs
DDR4	2666	8GB	Crucial	BLT8G4D26AFTA.16FAD			SS		2pcs
DDR4	2666	4GB	Crucial	BLE4G4D26AFEA.8FAD			SS		2pcs
DDR4	2400	8GB	Crucial	CT8G4WFD824A.18FB1 (ECC)			SS		2pcs
DDR4	2133	8GB	Crucial	CT8G4DFS8213.8FB1			SS		2pcs
DDR4	2133	8GB	Crucial	CT8G4DFD8213.16FA2			SS		2pcs
DDR4	2133	8GB	Crucial	CT8G4DFD8213.C16FAD11			SS		2pcs
DDR4	2133	4GB	Crucial	CT4G4DFS8213.8FA1			SS		2pcs
DDR4	2133	16GB	Crucial	CT16G4DFD8213.16FB1			SS		2pcs
DDR4	3066	8GB	G.Skill	F4-4133C19D-16GTZKWC			SS		2pcs	v
DDR4	3066	8GB	G.Skill	F4-4000C18D-16GTZR			SS		2pcs	v
DDR4	3000	4GB	G.Skill	F4-3000C15Q-16GRR			SS		2pcs	v
DDR4	2933	8GB	G.Skill	F4-3200C16D-16GTZB			SS		2pcs	v
DDR4	2933	8GB	G.Skill	F4-4266C19D-16GTZR			SS		2pcs	v
DDR4	2933	8GB	G.Skill	F4-3466C16D-16GTZSK			SS		2pcs	v
DDR4	2933	16GB	G.Skill	F4-3333C16D-32GTZSK			DS		2pcs	v
DDR4	2933	16GB	G.Skill	F4-3200C14D-32GTZR			DS		2pcs	v
DDR4	2933	16GB	G.Skill	F4-3866C18D-32GTZR			DS		2pcs	v
DDR4	2933	16GB	G.Skill	F4-3200C15D-32GTZR			DS		2pcs	v
DDR4	2400	8GB	G.Skill	F4-2400C16D-16GFXR			SS		2pcs
DDR4	2400	8GB	G.Skill	F4-2400C15D-16GFX			SS		2pcs
DDR4	2400	8GB	G.Skill	F4-2400C15D-16GFXR			SS		2pcs
DDR4	2400	8GB	G.Skill	F4-2400C15D-16GFT			SS		2pcs
DDR4	2400	8GB	G.Skill	F4-2400C16D-16GFX			SS		2pcs
DDR4	2400	8GB	G.Skill	F4-2400C15D-16GBTZR			SS		2pcs
DDR4	2400	8GB	G.Skill	F4-2400C16D-16GFT			SS		2pcs
DDR4	2400	4GB	G.Skill	F4-2400C15D-8GFT			SS		2pcs
DDR4	2400	4GB	G.Skill	F4-2400C16D-8GFT			SS		2pcs
DDR4	2400	4GB	G.Skill	F4-2400C16D-8GFXR			SS		2pcs
DDR4	2400	4GB	G.Skill	F4-2400C16D-8GFX			SS		2pcs
DDR4	2400	4GB	G.Skill	F4-2400C15D-8GFXR			SS		2pcs
DDR4	2400	4GB	G.Skill	F4-2400C15D-8GFX			SS		2pcs
DDR4	2400	16GB	G.Skill	F4-2400C16D-32GFXR			DS		2pcs
DDR4	2400	16GB	G.Skill	F4-2400C16D-32GFT			DS		2pcs
DDR4	2400	16GB	G.Skill	F4-2400C15D-32GFX			DS		2pcs
DDR4	2400	16GB	G.Skill	F4-2400C15D-32GFXR			DS		2pcs
DDR4	2400	16GB	G.Skill	F4-2400C16D-32GFX			DS		2pcs
DDR4	2400	16GB	G.Skill	F4-2400C15D-32GFT			DS		2pcs
DDR4	2133	8GB	G.Skill	F4-2133C15D-16GFT			SS		2pcs
DDR4	2133	8GB	G.Skill	F4-2133C15D-16GFXR			SS		2pcs
DDR4	2133	8GB	G.Skill	F4-2133C15D-16GFX			SS		2pcs
DDR4	2133	4GB	G.Skill	F4-2133C15D-8GFX			SS		2pcs
DDR4	2133	4GB	G.Skill	F4-2133C15D-8GFXR			SS		2pcs
DDR4	2133	4GB	G.Skill	F4-2133C15D-8GFT			SS		2pcs
DDR4	2133	16GB	G.Skill	F4-2133C15D-32GFX			DS		2pcs
DDR4	2133	16GB	G.Skill	F4-2133C15D-32GFT			DS		2pcs
DDR4	2133	16GB	G.Skill	F4-2133C15D-32GFXR			DS		2pcs
DDR4	2400	4GB	Geil	GWB48GB2400C14DC			SS		2pcs
DDR4	2133	8GB	Geil	GP48GB2133C15SC			SS		2pcs
DDR4	2666	8GB	HyperX	HX426C15FB/8			DS		2pcs
DDR4	2666	8GB	HyperX	HX426C13SB2K4/32			DS		2pcs
DDR4	2666	8GB	HyperX	HX426C13PB3/8	Hynix M-die		SS		2pcs
DDR4	2666	8GB	HyperX	HX426C13PB3K4/32	Hynix M-die		SS		2pcs
DDR4	2666	8GB	HyperX	HX426C13PB3K2/16	Hynix M-die		SS		2pcs
DDR4	2666	16GB	HyperX	HX426C13PB3/16	Hynix M-die		DS		2pcs
DDR4	2666	16GB	HyperX	HX426C13PB3K2/32	Hynix M-die		DS		2pcs
DDR4	2666	16GB	HyperX	HX426C13PB3K4/64	Hynix M-die		DS		2pcs
DDR4	2400	8GB	HyperX	HX424C15FB2K4/32			SS		2pcs
DDR4	2400	8GB	HyperX	HX424C12PB3K4/32	Hynix M-die		SS		2pcs
DDR4	2400	8GB	HyperX	HX424C12PB3K2/16	Hynix M-die		SS		2pcs
DDR4	2400	8GB	HyperX	HX424C12PB3/8	Hynix M-die		SS		2pcs
DDR4	2400	4GB	HyperX	HX424C15FBK4/16			SS		2pcs
DDR4	2400	16GB	HyperX	HX424C15FBK4/64			DS		2pcs
DDR4	2400	16GB	HyperX	HX424C12PB3K2/32	Hynix M-die		DS		2pcs
DDR4	2400	16GB	HyperX	HX424C12PB3/16	Hynix M-die		DS		2pcs
DDR4	2133	8GB	HyperX	HX421C14FB2K4/32			SS		2pcs
DDR4	2133	8GB	HyperX	HX421C14FB/8			DS		2pcs
DDR4	2400	8GB	J&A	JAD4U24001608-8M			SS		2pcs
DDR4	2400	4GB	J&A	JAD4U24001608-4M			SS		2pcs
DDR4	2133	4GB	J&A	JAD4U21331508-4M			SS		2pcs
DDR4	2666	8GB	Kingston	KVR26N19S8/8	Micron D-die		SS		2pcs
DDR4	2666	8GB	Kingston	KVR26N19S8/8	Micron H-die		SS		2pcs
DDR4	2666	16GB	Kingston	KVR26N19D8/16	Micron D-die		DS		2pcs
DDR4	2666	16GB	Kingston	KVR26N19D8/16	Micron H-die		DS		2pcs
DDR4	2400	8GB	Kingston	KVR24N17S8/8			SS		2pcs
DDR4	2400	8GB	Kingston	HX424C15FBK4/32			SS		2pcs
DDR4	2400	8GB	Kingston	HX424C15FB2/8			SS		2pcs
DDR4	2400	4GB	Kingston	KVR24N17S8/4	Micron		SS		2pcs
DDR4	2133	8GB	Kingston	KVR21N15S8/8			SS		2pcs
DDR4	2133	8GB	Kingston	KVR21N15D8/8			DS		2pcs
DDR4	2133	4GB	Kingston	KVR21N15S8/4			SS		2pcs
DDR4	2133	16GB	Kingston	KVR21N15D8/16			DS		2pcs
DDR4	3000	8GB	KLEVV	IM44GU88A30-FGGHMZ			SS		2pcs	v
DDR4	3000	8GB	KLEVV	IM44GU88A30-FGGHMB			SS		2pcs	v
DDR4	3000	4GB	KLEVV	IM44GU48A30-GIIHMC			SS		2pcs	v
DDR4	3000	4GB	KLEVV	KM4Z4GX1A-3000-15-16-16-36-1			SS		2pcs	v
DDR4	3000	4GB	KLEVV	KM4B4GX1A-3000-15-16-16-36-0			SS		2pcs	v
DDR4	3000	4GB	KLEVV	KM4Z4GX2A-3000-15-16-16-36-1			SS		2pcs	v
DDR4	2666	8GB	KLEVV	KM4Z8GX1N-2666-15-15-15-35-1			SS		2pcs
DDR4	2666	8GB	KLEVV	KM4Z8GX2N-2666-15-15-15-35-1			SS		2pcs
DDR4	2666	4GB	KLEVV	KM4Z4GX2N-2666-15-15-15-35-1			SS		2pcs
DDR4	2666	4GB	KLEVV	KM4Z4GX1N-2666-15-15-15-35-1			SS		2pcs
DDR4	2666	16GB	KLEVV	KM4Z16X1N-2666-15-15-15-35-0			DS		2pcs
DDR4	2666	16GB	KLEVV	KM4Z16X2N-2666-15-15-15-35-0			DS		2pcs
DDR4	2400	8GB	KLEVV	KM4Z8GX2N-2400-15-15-15-35-1			SS		2pcs
DDR4	2400	8GB	KLEVV	KM4Z8GX1N-2400-15-15-15-35-1			SS		2pcs
DDR4	2400	4GB	KLEVV	KM4Z4GX2N-2400-15-15-15-35-1			SS		2pcs
DDR4	2400	4GB	KLEVV	KM4Z4GX1N-2400-15-15-15-35-1			SS		2pcs
DDR4	2400	16GB	KLEVV	KM4Z16X2N-2400-15-15-15-35-0			DS		2pcs
DDR4	2400	16GB	KLEVV	KM4Z16X1N-2400-15-15-15-35-0			DS		2pcs
DDR4	2133	8GB	KLEVV	IMA41GU6MFR8N-TF1			SS		2pcs
DDR4	3000	8GB	Neo Forza	NFMUD480E8-3000DH2A			SS		2pcs
DDR4	2800	4GB	Panram	PUD42800C164G4NJW			SS		2pcs
DDR4	2666	8GB	Panram	W4U2666PS-8G			SS		2pcs
DDR4	2666	16GB	Panram	W4U2666PS-16G			DS		2pcs
DDR4	2400	8GB	Panram	PUD42400C158G4NJW			DS		2pcs
DDR4	2400	8GB	Panram	W4U2400PS-8G			SS		2pcs
DDR4	2133	8GB	Panram	W4U2133PS-8G			SS		2pcs
DDR4	3333	8GB	Patriot	PV416G340C6K (11BF2)			SS		2pcs	v
DDR4	3333	4GB	Patriot	PV48G340C6K (11E2)			SS		2pcs	v
DDR4	3333	4GB	Patriot	PV48G360C7K (11E1)			SS		2pcs	v
DDR4	3200	8GB	Patriot	PV416G360C7K (11BF1)			SS		2pcs	v
DDR4	3200	8GB	Patriot	PV416G320C6K (11BF2)			SS		2pcs	v
DDR4	3200	4GB	Patriot	PV48G320C6K (11EC2)			SS		2pcs	v
DDR4	3200	4GB	Patriot	PV48G320C6K (11D1)	Samsung 11D1		SS		2pcs	v
DDR4	3000	4GB	Patriot	PV48G300C6K (14M1)			SS		2pcs	v
DDR4	2933	8GB	Patriot	PV416G300C6K (11BF2)			SS		2pcs	v
DDR4	2933	4GB	Patriot	PV48G300C6K (11EC2)			SS		2pcs	v
DDR4	2400	8GB	Patriot	PSD48G240081			SS		2pcs
DDR4	2400	8GB	Patriot	PVE416G240C5KRD (11BF2)			SS		2pcs
DDR4	2400	4GB	Patriot	PSD44G240081			SS		2pcs
DDR4	2400	4GB	Patriot	PVE48G240C5KRD (11EC2)			SS		2pcs
DDR4	2400	16GB	Patriot	PSD416G24002			DS		2pcs
DDR4	2133	8GB	Patriot	PSD48G21332			SS		2pcs
DDR4	2133	4GB	Patriot	PSD44G213381			SS		2pcs
DDR4	2400	4GB	Samsung	M378A5244CB0-CRC			SS		2pcs
DDR4	2133	8GB	Samsung	M378A5143DB0-CPB			SS		2pcs
DDR4	2133	8GB	Samsung	M391A1G43EB1-CPBQ (ECC)			SS		2pcs
DDR4	2133	4GB	Samsung	M378A5143EB1-CPB			SS		2pcs
DDR4	2133	4GB	Samsung	M378A1G43DB0-CPB			SS		2pcs
DDR4	2133	8GB	Silicon Power	SP008GBLFU213N01			SS		2pcs
DDR4	2666	8GB	Team	TFWD48G2666C15BBK			SS		2pcs
DDR4	2400	8GB	Team	TED48G2400C16BK			SS		2pcs
DDR4	2400	4GB	Team	TED44G2400C16BK			SS		2pcs
DDR4	2133	8GB	Transcend	TS1GLH64V1H			DS		2pcs
DDR4	2400	8GB	UMAX	84G48GA3SP-24MSPGNGFY7B			SS		2pcs
DDR4	2400	8GB	UMAX	84G48GA3CP-241MCALGFY7J1			SS		2pcs
DDR4	2400	16GB	UMAX	84G416A3CP-241MCGNGFY7B			DS		2pcs
DDR4	2400	16GB	UMAX	84G416A3CP-241MCGNGFY7J1			DS		2pcs
DDR4	2133	8GB	UMAX	RMUM8GD42131024			SS		2pcs
DDR4	2133	8GB	UMAX	RMUM8GD42133512			SS		2pcs
DDR4	2133	4GB	UMAX	RMUM4GD421333512			SS		2pcs
DDR4	2133	4GB	UMAX	RMUM4GD42133512			SS		2pcs
DDR4	2400	8GB	V-Color	TD8G16C17-UH			DS		2pcs
DDR4	2400	8GB	V-Color	TC48G24S817			SS		2pcs
DDR4	2133	8GB	V-Color	TC48G21S815-iMS			SS		2pcs
DDR4	2133	8GB	V-Color	TD8G8C15-093E			SS		2pcs


Berichte & Reviews

https://smallformfactor.net/reviews/motherboards/fatal1ty-asrocks-x370-ab350-gaming-itxac-motherboards-reviewed

deutsches Video-Review: ASRock Fatal1ty AB350 Gaming-ITX/ac - Quick Review - YouTube


aktuelle BIOS Versionen

16.03.2018 - Aktuell gibt es einen Bug mit den Raven Ridge CPUs die bei WLAN Nutzung zur Instabilität führen. Dazu solltet ihr mal einen Blick in die Beta BIOS werfen. (4.51A)
Links zu den neusten BIOS Versionen findet ihr hier:
AB350: ASRock > Fatal1ty AB350 Gaming-ITX/ac
X370: ASRock > Fatal1ty X370 Gaming-ITX/ac

Wer noch eine ältere Version nutzt und auf 4.0 oder höher möchte, bitte das Bridge BIOS nicht vergessen.

Zuletzt bearbeitet von einem Moderator:
Zum Vergrößern anklicken....
HWV = HabenWillVirus ... :shake:

P.S: Aufm Smartphone sah es so aus als wären die Drosselspulen Gelb und die SpaWas orange - mein Fehler.

Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
Hmm Schade...Hätte auch Interesse an so einem Kühler, aber da ich das X370 Board hab, vermute ich dass das Layout und die Bauteile nicht alle 100%ig gleich sind...

Das Layout ist 100% Identisch, ich habe beide Boards hier und finde vom Layout her keine Unterschiede, einzig das W-lan Modul ist ein anderes, sowie die Wandler, diese haben genau die gleiche größe wie vom B350.

Ansonsten sind alle Bauteile Identisch.

Habe ich ja geschrieben, aber die sind von der Baugröße identisch mit den B350 Wandlern.

Dear Martin G*****,

Thank you very much for ordering our NM-AM4-L9aL9i SecuFirm2 mounting kit for AM4.

We will process your request as soon as possible and notify you upon shipment or if we need additional information.

Best Regards,
Your Noctua Team
Zum Vergrößern anklicken....


:love: ich liebe diese Firma einfach... :bigok:

Edit: Vielen lieben Dank auch an JZ_ für die super schnelle Bestellung/Bearbeitung - gerade das ihr alles testet & das neueste UEFI aufspielt finde ich richtig Hammer! :bigok: :wink:

Zuletzt bearbeitet:
Ah, ok. Wakü ist nix für mich.

Was mich aber bei der Kühlproblematik verwirrt ist die Tatsache, daß da oberhalb vom Sockel zwei (vier?) Spawas sind, die über keinerlei Kühlung verfügen! Sind die nicht so wichtig/hoch belastet?

Ich gehe davon aus das diese für die Spannungsversorgung des Arbeitsspeichers verwendet werden.

SOC heißt, da werden die übrigen Komponenten der CPU/APU versorgt, die nichts mit der reinen CPU zu tun haben? Dann sollten die bei einer Ryzen-CPU wenig zu tun haben. Bei einer APU wohl schon mehr...

Hm... dann suche ich jetzt mal die Phasen die den Ram versorgen. :wink: (Ich sehe nämlich beim Ram keine Drosselspulen z.b. die aber nötig sind... also irgendwo her muss deren Spannung kommen, und von den CPU Phasen kommt deren Spannung bestimmt nicht - Layouttechnisch wäre das nen Desaster und wurde auch afaik noch nicht so realisiert.)

Zuletzt bearbeitet:

Anhänge

  • IMG_20170911_185610.jpg
    171,4 KB · Aufrufe: 75
Zuletzt bearbeitet:
Genau bei denen gehe ich eher davon aus das sie die Lüfteranschlüsse /RGB Header versorgen... (Man schaue sich den Pump_Header weiter unten nähe Southbridge an)

Aber egal. Was solls. :wink:


Edit: Ich muss mir das einfach mal anschauen wenn ich es Live hier liegen hab. Du hast beide da und kannst dementsprechend alles besser sehen - ich werde mich hüten da zu widersprechen. :fresse2:

Zuletzt bearbeitet:
Zuletzt bearbeitet:
Ähm.... Werden die RAMs nicht direkt von der CPU mit Spannung versorgt? Dort sitzt doch der Controller?

Nein, RAM wird immer Extern versorgt, die Spannung des ram hat nichts mit dessen Kommunikation zutun ;)

Danke Eagleone. [emoji106]

Gesendet von meinem SM-J530F mit Tapatalk

Hallo!

Hab das Board jetzt verbaut. Wechsel ging problemlos, Windows läuft auch weiter (bin ja von einem anderen X370 gewechselt), und nun gehts Schritt für Schritt ans Feintuning.

Erster Punkt: Lüfter! Ich bin ein wenig erschlagen von der Konfig des CPU-Lüfters. Der läuft jetzt erst mal im Standardmodus. Aber da ist er mir definitiv zu laut. Beim Biostar hatte ich vorher einfach nur PWM ausgewählt, und er war im Idle schön leise. Hier sehe ich noch nicht mal., ob der überhaupt im PWM-Modus läuft? Dafür gibts 5 verschiedene Auswahlmöglichkeiten wie "Lautlos" oder auch "Leistung". Wie konfiguriere ich das?

Du hast oben drüber dieses Fan Tastic oder wie das heißt... dort kannst du dir deine Lüfterkurve selber bauen... oder einfach auswählen anstatt Silent, Standard oder Full das du gerne Custom haben möchtest - dann stellst du dir alles so ein wie du es magst und fertig. :wink:

Ich hab das Bios auf Deutsch.

Und bei "Lautlos" hab ich irgendwie das Gefühl, daß der Lüfter dann gar nicht anläuft...
Oder ist das der richtige Modus für mich? Also leise, und Umdrehung nur, wenns gebraucht wird?

Man kann auch die Lüfter fein tunen.
also wie viel % er bei einer gewissen Temperatur drehen soll.

Aha.. muß ich mir am Wochenende mal genauer beschnarchen...
"Lautlos" ist jedenfalls auch zu laut.
Kann man das eigentlich live unter laufendem Windows ändern?

Was ich aber heftig finde ist, daß der Rechner jetzt beim Reboot vor dem Post klebenblieb. Mehrere Neustarts brachten keine Besserung. Am Ende mußte ich den CMOS-Reset machen! Und das, obwohl ich am Bios nur die Sprache und Lüfter verändert hatte. Nichts, was irgendwie kritisch wäre, wie Speichertimings, Spannungen oder so...

Ich hoffe, das wird jetzt nicht zum Dauerzustand?

Am meisten stört mich allerdings, daß der Bootvorgang jetzt etwa doppelt so lange dauert wie beim Biostar... Hää??
Kann es sein, daß er die SSD nur im SATA-Modus anspricht, statt NVMe?

Zuletzt bearbeitet:
Hm.... Heute wollte die Kiste gar nicht mehr starten.... Ich kam nicht mal ins Bios!

Hab daraufhin mal einiges versucht. Schließlich hab ich einen RAM-Riegel entfernt. Jetzt läufts wieder. Und die Startgeschwindigkeit ist jetzt auch erheblich besser. Vorher brauchte es manchmal fast zwei Minuten, in denen der Startbildschirm von Windows zu sehen war, jetzt sinds die gewohnten paar Sekunden, in denen man das Startfenster kaum zu sehen bekommt - und dann ist der Anmeldebildschirm da. Bis jetzt allerdings auch mit Default-Bios.

Weiß noch nicht, ob ein Riegel defekt ist, was ich aber nicht glaube, da es bisher im Biostar mit denselben Riegeln auch ging. Kann es sein, daß das AsRock Probleme mit meinen speziellen RAMS hat? Es sind Kingston HyperX DDR4-2666, CL15-17-17 (HX426C15FBK2/8), ein 8GB-Kit. In der Liste auf der Website ist es nicht mit drin...

Gibt es empfehlenswerte Alternativen, falls es das sein sollte?

Zuletzt bearbeitet:
Ich habe auf dem 350er und370er die Probleme mit Hynix Bausteinen, wenn diese höher als 2400mhz Takten, reproduzierbar, morgen kommt für ein Freund ein weiteres B350, dort teste ich es auch mal. Alle Bards laufen sogar mit 3200mhz mit Samsung B-Die Bausteinen. Ich verwende 3200er RGB 2x8GB Trident nd habe die Samsung Chips, vll liegt es daran?

- - - Updated - - -

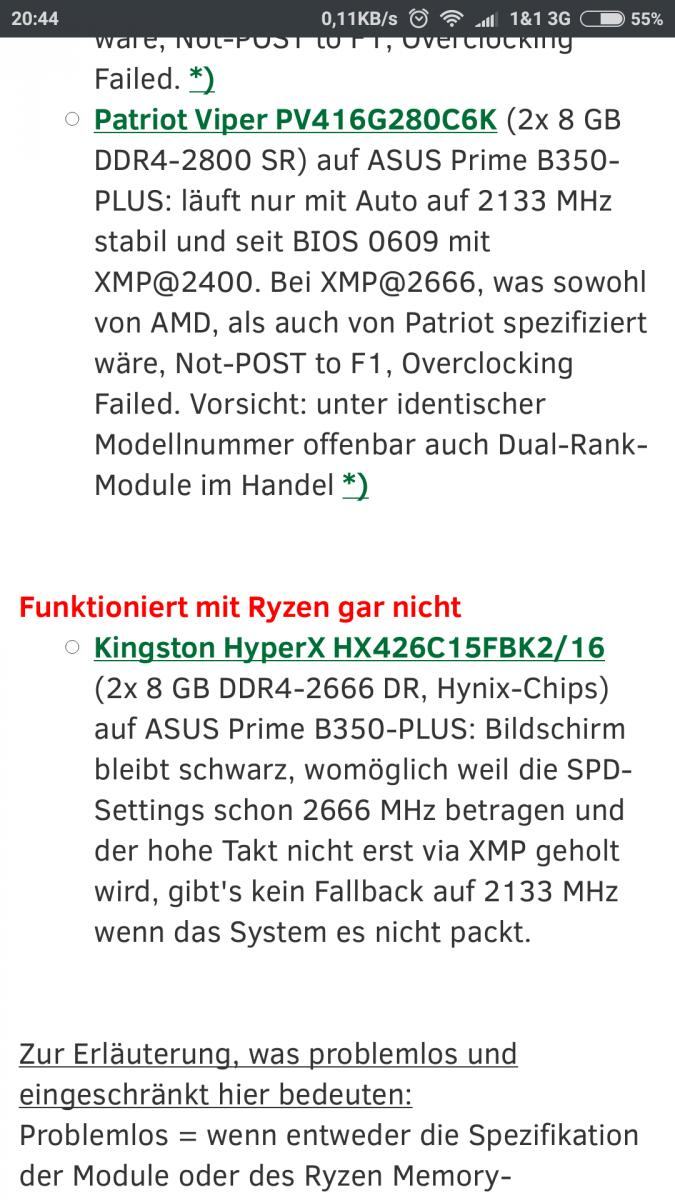

Hier, scheinst glück zu haben, das die überhaupt laufen ;) Die haben auch Hynix Chips. Deine Probleme kommen vom Ram, verkauf den und hol welchen mot Samsung Chips.


Anhänge

  • Screenshot_2017-09-15-20-44-40-583_org.mozilla.firefox_beta.jpg
    120,6 KB · Aufrufe: 76
Zuletzt bearbeitet:
Aha... Das wäre mal eine Erklärung.

Wobei es schon kurios ist, daß ich aktuell keinerlei Probleme habe, obwohl ich damit eigentlich gerechnet habe, seit ich den zweiten RAM-Riegel auch wieder mit dazugesteckt habe.

Die Empfehlung "Riegel mit Samsung-Chips" ist mir allerdings zu vage. Die meisten Hersteller schreiben ja nicht mal dazu, ob die Riegel Single- oder Dual-Rank sind. Geschweige denn, wer die Chips beigesteuert hat.
Auf die Kingston HyperX bin ich damals gekommen, da Single-Rank empfohlen wurde, und dieses Kit das einzige bezahlbare 2666 war, bei dem das im Datenblatt ausgewiesen wurde.

Ich wäre über eine konkrete Empfehlung froh.

Ps: In der RAM-Liste von AsRock sind allerdings einige RAMs mit Hynix gelistet... Der Hersteller allein scheints also nicht zu sein.

Zuletzt bearbeitet:
Die Hynix laufen, aber nur bis zu nem bestimmten Takt. Bei Samsung kann man 100% sichr sein, dass die auf ryzen gut laufen. Die Hynix haben wohl Probleme mit dem Controller im Ryzen und nicht alle controller sind gleich empfindlich, bei dem einen laufen die auf 2133, beim anderen auf 2666, da das aber einfach immer ein Risiko ist, nimmt man die Samsung Chips und geht mit skr großer Warscheinlichkeit ärger aus dem Weg

- - - Updated - - -

Wgn empfehlung, schaue hier in Die Liste:

[Übersicht] Die ultimate HARDWARELUXX Samsung 8Gb B-Die Liste - alle Hersteller (14.09.17)


Gruß Eagle

Ok, danke...

Was mir auffällt ist, daß die alle mit 1,35 oder 1,4V laufen. Was ja der Sparsamkeit von DDR4 mit 1,2V als Standardspannung etwas zuwiderläuft...

Mal eine Frage: Crucial verbaut vermutlich keine Hynix, da das ja eine Marke von Micron ist, oder? Gibts da auch Bedenken?

Beim AS reden wir hier von 2-5watt von 1,2V auf 1,35V das sollte in der Bilanz wirklich keine rolle spielen, wenn wir hierfür tadellos laufenden AS bekommen.

Die BallistiX Sports haben sich als gut lauffähig heraus gestellt.

Gruß

Anmelden, um zu antworten.

Ähnliche Themen

Scoty
  • Artikel
[Sammelthread] ASRock Phantom Gaming X870E Nova WiFi (AM5)
8 9 10
Antworten
270
Aufrufe
14K
ApolloX
ApolloX
ebniv
  • Artikel
[Sammelthread] Gigabyte MC12-LE0 (AM4, B550, servertauglich: IPMI, Dual Lan, ECC)
102 103 104
Antworten
3K
Aufrufe
284K
Spliffsta
S
xmogelx
[User-Review] Lesertest mit ADATA/XPG und ASUS - XPG Invader X BTF - ASUS TUF Gaming Z790-BTF WiFi
Antworten
0
Aufrufe
297
xmogelx
xmogelx
C
[User-Review] Lesertest zum be quiet! Dark Rock Pro 5, DC2 und DC2 Pro (by corsair123)
Antworten
12
Aufrufe
2K
ApolloX
ApolloX
Hardwareluxx setzt keine externen Werbe- und Tracking-Cookies ein. Auf unserer Webseite finden Sie nur noch Cookies nach berechtigtem Interesse (Art. 6 Abs. 1 Satz 1 lit. f DSGVO) oder eigene funktionelle Cookies. Durch die Nutzung unserer Webseite erklären Sie sich damit einverstanden, dass wir diese Cookies setzen. Mehr Informationen und Möglichkeiten zur Einstellung unserer Cookies finden Sie in unserer Datenschutzerklärung.


Zurück
Oben Unten refresh
