[Sammelthread] ASRock Fatal1ty Z77 Professional (-M)

sualk027 · 04.04.2015

Und auf dem Desktop ?

Das sind die Starteinstellungen die ich im UEFI festgemacht habe, sieht bei einem Sandybridge wohl anders aus.
CPU-Ratio auf "auto".

Major J · 04.04.2015

Danke für die Antwort - Ich probier das Tool heute mal aus.

Hatte das Board nun über ein Jahr mit den Standard-Einstellungen laufen und kann mich nur schwerlich erinnern, ob es schonmal auf dem Prof-M übertaktet hatte.

Welche Grundeinstellungen habt ihr denn beim Übertakten? - ich möchte dabei nicht auf spezielle Parameter raus, da die sich zwischen Ivy und Sandy unterscheiden und auch vom Modell abhängig sind. - ich suche eher nach dem "Schalter"

Ich hatte generell schon einige Erfahrung gesammelt, da die CPU auf meinem Vorgänger-Board (Z77 Extreme4) sehr gut mit 4.5 GHz lief. Da lies es sich problemlos übertakten. Aber hier muss es doch einen Grund geben, warum die Multiplikator-Einstellung im UEFI nicht übernommen wird...

sualk027 · 04.04.2015

Und ich habe die letzten dreissig

hmm

Monate immer on the fly übertaktet, obige Grundeinstellungen halten bis 4.4

So muss es aber auch gehen, >f10 wie gehabt

Weiter unten kommen noch die XMP-Profile, LLC und eben die individuellen Spannungswerte.
Nichts was in dem Zusammenhang relevant wäre.
Den Screenshot bekommt man mit eingestöpseltem USB-Stick >f12

Major J · 04.04.2015

Danke dir. Welche UEFI Version hast du?

sualk027 · 04.04.2015

P 1.60, das war nötig damit meine Speicherriegel richtig erkannt wurden.
Nach dem Neustart hab ich dann festgestellt dass sich irgendein Spannungswert kräftig in den ungesunden Bereich verstellt hatte.

Major J · 04.04.2015

sualk027 schrieb:
P 1.60, das war nötig damit meine Speicherriegel richtig erkannt wurden.
Nach dem Neustart hab ich dann festgestellt dass sich irgendein Spannungswert kräftig in den ungesunden Bereich verstellt hatte.

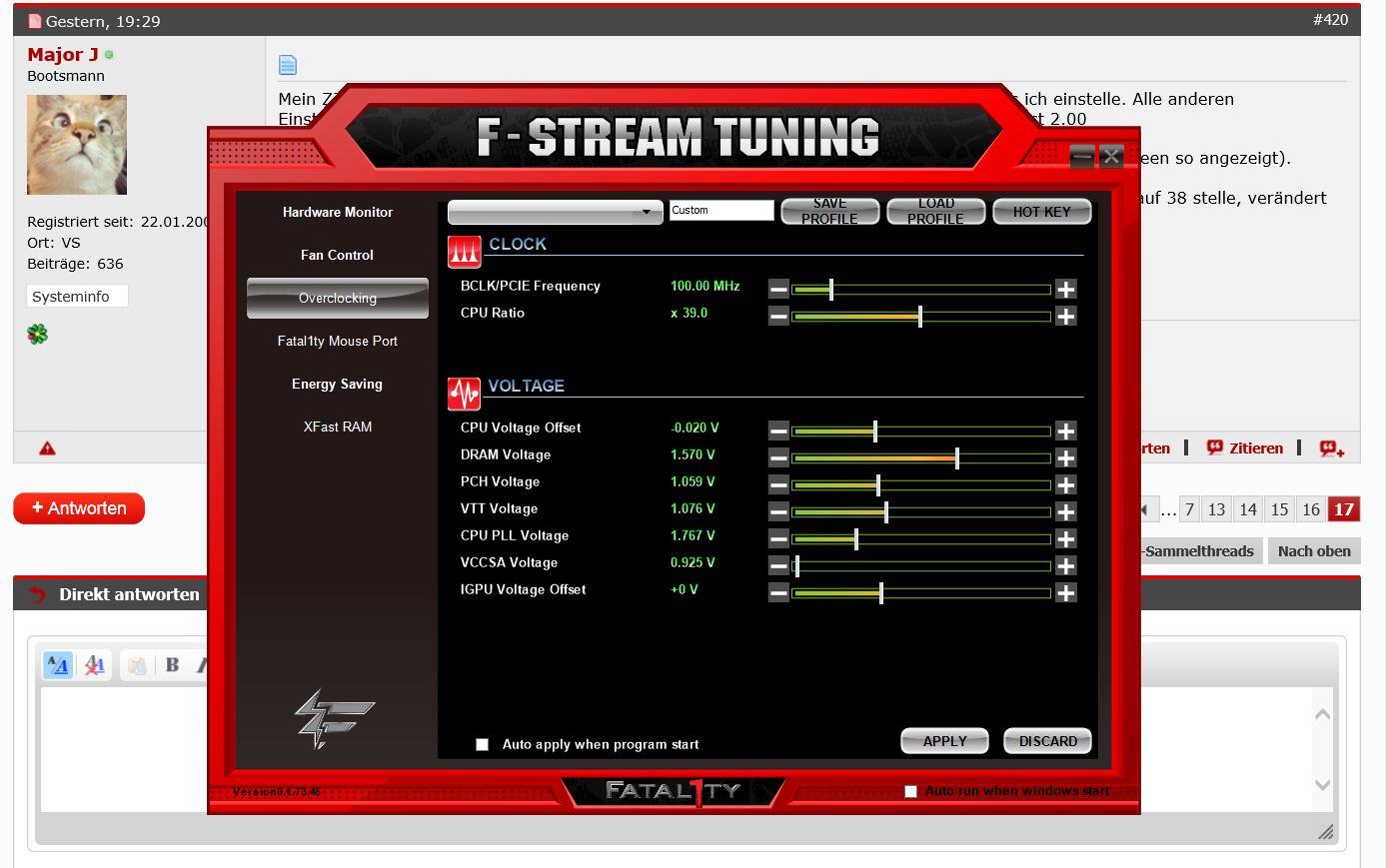

Mit F Stream übernimmt er die Multis im Windows. Er behält sie auch, wenn man im UEFI etwas anderes einstellt.

Also Beispiel:
UEFI -> Multi 38 -> nur 3600 MHz
Win -> Multi 38 -> 3800 MHz (UEFI zeigt weiter was vorher drinstand)
Win -> Multi 38 -> 3800 MHz -> UEFI -> Multi 37 -> 3800 MHz

Er reagiert also nur auf die Einstellungen im Windows.

Nun habe ich das UEFI von 2.00 auf 1.90 zurück geflasht und siehe da -> Nun reagiert er auf Einstellungen :banana:

sualk027 · 04.04.2015

Das erfreulich

Riders · 13.07.2015

servus,

lassen sich in der software vom ASRock Fatal1ty Z77 Professional-M 3pin-Lüfter steuern?
(quasi ähnlich wie bei asus ab fan xpert 2, wo man im bios den angeschlossenen Lüftertypen wählt und dann auch 3pin-Lüfter steuern kann)

danke&vg

Xukii · 13.07.2015

Ja lässt sich.

Gibt ne software / Utility von Asrock. Der Name fällt mir gerade nicht ein.

Riders · 13.07.2015

Meinst du die Software A-Tuning?

Hab neulich bei meinen Eltern ein ASRock H81M-HDS verbaut, da konnte ich über diese Software den 3pin Noiseblocker nicht steuern.

Hätte gerne nähere Infos.

emissary42 · 13.07.2015

Wenn ich mich recht erinnere, müssen bei den ASRock Z77 Modellen Lüfter des passenden Typs angeschlossen werden, damit diese geregelt werden können.

Xukii · 14.07.2015

Die Software heißt F-Stream Tuning Utility

Könnte damit alle Lüfter Steuern. Ob 3 oder 4 Pin.

Man kann Level 1-6 glaube ich einstellen bei den Lüftern.

Meine persönliche Meinung aber. Die Lüftersteuerung ist ein Graus.

Riders · 14.07.2015

danke!

via google findet man zu f-stream tuning und der fan-control ja dann einiges.
sah mir jetzt nicht so prickelnd aus, mit lüfter-leveln... :fresse:

aber nun weiß ich wodran ich bin/wäre, also thx.

Wounder · 28.11.2015

Hallo,

habe ein Board gebraucht gekauft und es bleibt immer bei A2 hängen...Cmos Reset schalter gedrückt aber es geht trotzdem nicht....

bitte um hilfe =(

emissary42 · 28.11.2015

Offener Tischaufbau mit nur einem Speichermodul, hast du schon alle vier Bänke durchprobiert?

Die Liste mit den Debug Codes sollte im Handbuch stehen (gibt es auch als PDF-Download).

Xukii · 29.11.2015

0xA2. IDE Detect

Das Board kann zickig sein, war meines zum Anfang auch.

Steicher prüfen, oder ggf nur mal das nötigste ( CPU, Speicher und ne Festplatte ) anschließen.

Wounder · 07.12.2015

hallo,

nach ewiger Fehlersuche - jetzt läufts! sehe endlich das uefi bios...

lag an inkompatiblen speicher.....also ich habe schon mit einem evga kämpfen müssen, jedoch lag es da auch an was banalen...naja THX für die hilfe, offener aufbau war unter anderem ein guter tipp =)

vielen dank alle! falls noch fragen zwecks oc/Funktionen allgemein da sind melde ich mich - jetzt erstmal ssd kaufen und Windows installiern

OceanBlue72 · 03.01.2016

Hallo zusammen,

ist schon jemand mit dem ASRock Fatal1ty Z77 Professional auf Windows 10 Pro umgestiegen?

Da ich z.B. für Elite Dangerous und SC Geräte wie den Logitech G940 mit Zusatzprogrammen simffb und throttlelights, Spacemouse Pro mit vjoy Treiber und sx2vjoy, Headtracker mit Opentrack usw. habe, hatte ich das ganze vorher in einer VM getestet.
Lief soweit auch, selbst die PS3 Kamera für den Headtracker und Opentrack.

Schließlich dann auf Win 10 Pro umgestiegen, was auch soweit problemlos ging, ich kenne es ja von meinem NUC und Laptop. Aber:
Das Treiberchaos mit dem Netgear Wlan Stick A6210 ging ja noch (ist wohl bekannt, Mediatek Treiber funktionieren besser, war in Win 7 auch nicht anders). Aber mit Etron USB 3.0 gab es größere Probleme.
Der Etron USB 3.0 Controller ist für seine Probleme bekannt, auch in zusammenhang mit Netgear Wlan Sticks, hatte auch unter Win 7 früher BSoDs. Mit den Etron WHQL Treiber 119 ging es dann einwandfrei.

Unter Windows 10 gabs dann wieder Probleme mit dem Etron USB 3.0 Controller, sowohl mit den Etron Treiber (119 aus 2013 ist der aktuellste), als auch mit den Windows Treibern.
Letztendlich lief die Spacemouse Pro nicht mehr. Unter Windows 7 und unter der WM ist das alles fehlerfrei. Ich bin dann erstmal wieder zurück auf Win 7.

Hat jemand ähnliche Erfahrungen, Lösungen, Tipps?

Grüße
Marcus

Xukii · 14.12.2016

Hallo,

Ich weiß nicht ob ich ein Problem habe. Bin mir nicht sicher.

Ich habe mir neuen Ram gekauft, den hier
https://m.cyberport.de/p/-/2415-012;jsessionid=25B2AF316EB6525C8311A1710343A4D3?APID=117

Habe ohne gebraucht hier im Forum gekauft.

Wenn ich meinen PC anmache, dann startet er sich 2 mal selber neu und meldet das Bild dann:

Ich bin mir nicht sicher ob der RAM auf meinem MB richtig läuft.

Mich verwundert auch die anzeigt im Radeon Treiber, unter System steht nur 1333 Systemtaktrate

Hier CPU z

Meine MB Einstellung :

Kann man auf den Bildern leider schlecht sehen, es steht alles auf Auto.

Kann mir wer sagen ob das alles so ok ist? Bitte.

Gesendet von iPhone mit Tapatalk

OceanBlue72 · 14.12.2016

Hi Xukii,

ich habe auch noch das Board mit allen 4 Slots belegt, 4x 8GB GSKILL DDR3-2133. Dass man erst ins Setup muss, um ggf. den neuen RAM zu konfigurieren und somit beim ersten Booten eine Fehlermeldung kommt, ist soweit normal. Wenn die Einstellungen dann aber gemacht und richtig sind, sollte das nicht mehr vorkommen.

Ich habe Deine Einstellungen mal mit meinen verglichen. Obwohl das XMP Profil ausgewählt wurde und DDR3-2400 angezeigt wird, wird der Speicher mit DDR3-1600 angezeigt, bzw. läuft mit dieser Einstellung.

Versuch mal das XMP Profil zu wechseln (es gibt ja 2) und bestätige die Auswahl bei DRAM Frequency mit DDR3-2400 nochmal manuell.
Mal sehen, ob er es dann nimmt. Ich kann mich bei mir noch erinnern, dass das Board die Einstellungen vom xmp Profil bei ersten mal nicht korrekt übernommen hatte.

Grüße
Marcus

Xukii · 14.12.2016

Ich habe beide Profile getestet bleibt alles beim Alten.

Habe in Frequency 2400 ein getragen. Ohne Erfolg. PC startet sich 2 mal neu mit Fehlercode 55. und beim dritten Mal geht es.

Gesendet von iPhone mit Tapatalk

OceanBlue72 · 14.12.2016

Hast Du die 4 Module auf einmal gewechselt? Wenn ja, würde ich schrittweise bestücken, 1, 2 und dann 4. Jeweils dazwischen booten und die Einstellungen prüfen.
Die Einstellungen CAS, RAS to CAS, ROW und RAS übernimmt er auch nicht. Hier würde ich anstatt Auto die Werte aus dem Profil eintragen, also 10, 12, 12 und 31.

Xukii · 14.12.2016

Habe ich getestet. Bleibt alles beim Alten. Habe nur 1 Riegel drin.

2mal bootet er selber neu mir Code 55 beim dritten Mal geht es. Aber nicht mit 2400

Gesendet von iPhone mit Tapatalk

Folterknecht · 14.12.2016

Genau - die Timings mal manuell eintragen.

Davon mal abgesehen sind 2400 MHz und 1.65V nicht unbedingt Werte die jede CPU so einfach mit machen dürfte, zumal in Vollbestückung wie es scheint. Sind das alles die gleichen Sticks (hoffentlich)?

Edit:

Teste mal 2133 MHz mit 11er Timings.

OceanBlue72 · 14.12.2016

Hier im HWL Test stand auch, dass es Probleme bei diesen RAMs gab die Sub Timings auszulesen. Aber wenn ich die Screenshots richtig verstehe werden manuelle Einstellungen überhaupt nicht übernommen. Angezeigt werden 11 11 11 28 obwohl 10 12 12 31 eingetragen sind.

Xukii · 14.12.2016

Soll ich denn mal 1,5V testen?

Wie es meine manuelle Einstellung komplett ignoriert

Bei 2133, sind die Einstellungen 10,11,11,31 oder welche sind es?

Nachtrag, auf 1866 geht es.

Wenn ihr mir verratet welche Timings ich bei 2133 einstellen muss. Werd ich es fix testen. Das was ich eben ein gegen habe ging net.

Gesendet von iPhone mit Tapatalk

OceanBlue72 · 14.12.2016

Die Zahlen jeweils im roten Balken rechts sind die aktuell eingestellten. Wenn Du die Einstellungen gespeichtert hast, sollten diese mit denen in den weißen Feldern rechts übereinstimmen, Ausnahme Auto. Ich würde die Timings und Spannung vom Profil nehmen, im Test stand nicht, dass es damit Probleme gäbe. Also 10 - 12 - 12- 31 und 1,65v.

Xukii · 14.12.2016

Folterknecht, ja Vollbestückung und gleiche Riegel.

--
Im Test stand schon, dass die Riegel zickig sein können.

Mit 10-12-12-31 und 1,65v ging es nicht.

Werd gleich mal 2133 mit 9-11-11-28 testen. Sind die Werte aus dem Test.

Gesendet von iPhone mit Tapatalk

emissary42 · 14.12.2016

Teste bei DDR3-2133 11-11-11-28, das sollte bei einem solchen Kit mit ~ 1.50V laufen. Du kannst Screenshots übrigens im UEFI mit F12 auf USB speichern. Dann brauchst du deinen Bildschirm nicht abzufotografieren

Für DDR3-2400 wirst du wahrscheinlich die Nebenspannungen manuell ausloten müssen, hoher RAM-Takt @ AUTO-Spannungen war bei den Z77 Modellen von ASRock - mit Ausnahme des OCF - leider nicht unbedingt die größte Stärke.

Xukii · 14.12.2016

Habe etwas getestet.

2133 9-11-11-28 /2 mit 1,65V geht mit 4 Riegeln.

2400 10-12-12-30/2 mit 1,65V geht mit 2 Riegeln.
Mit 4 Riegeln geht es wieder nicht.

Ich mache sowas echt selten. Wie lote ich sowas aus?

Deine Timings werd ich mal mit 1,5V testen.

Bin schon mal froh, das jetzt 2133 mit 4 Riegeln geht. Aber lieber wäre mir, wenn 2400 gehen würde. War ja auch der Kaufgrund.

Gesendet von iPhone mit Tapatalk
