[Sammelthread] ASRock Phantom Gaming X870E Nova WiFi (AM5)

Sammelthread für das ASRock Phantom Gaming X870E Nova WiFi
In dem Thread geht es nur um dieses Board. Andere Board Fragen haben hier nichts verloren, danke.


​

Herstellerseite: Nova x870E WiFi

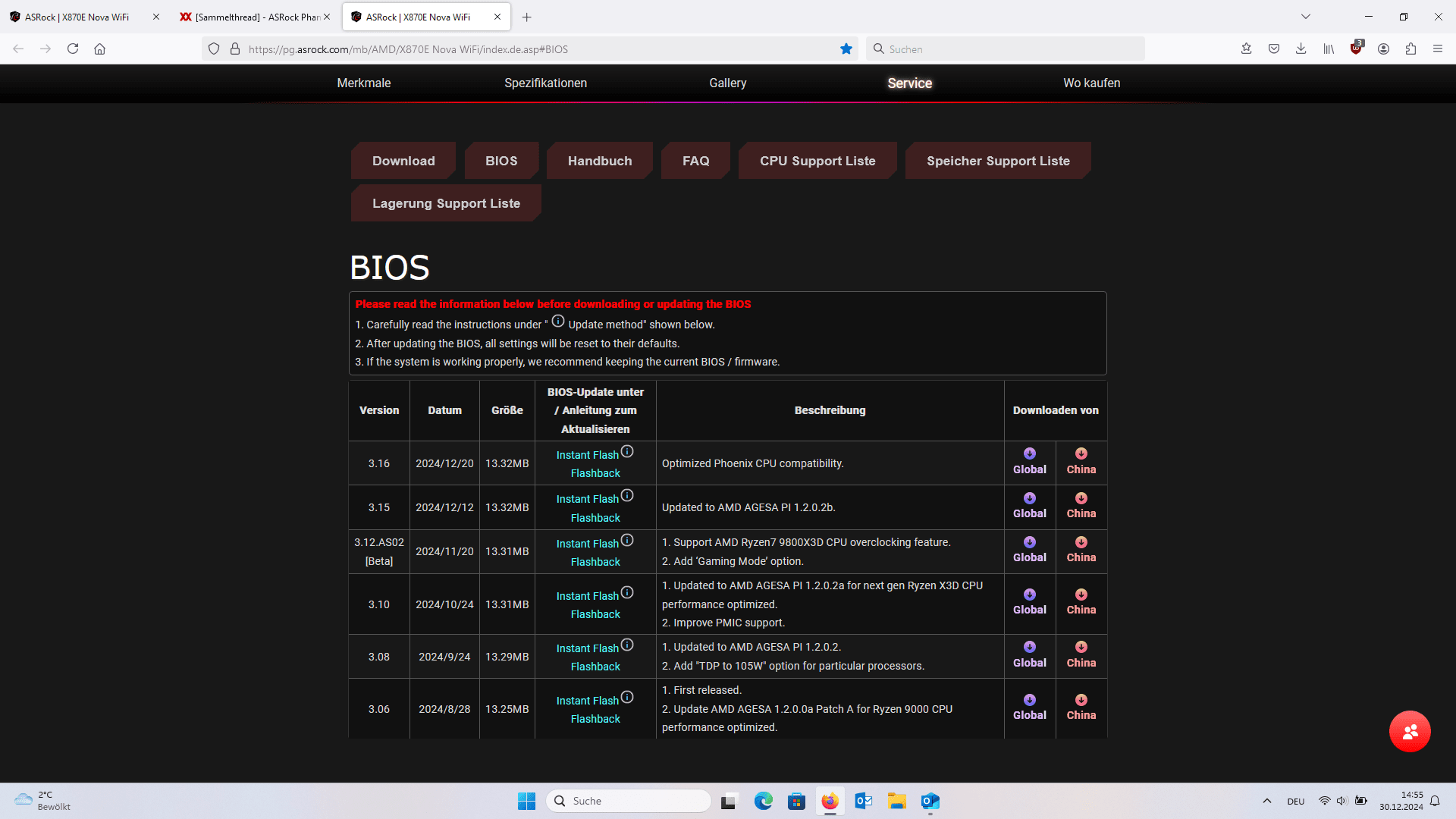

Support/Treiber/Bios (Hersteller): Nova x870E WiFi

Support/Treiber/Bios (Alternativen): Nova x870E WiFi

Geizhals: Nova x870E WiFi

Bios Übersicht: AM5 AGESA/UEFI/BIOS Info & Laberthread

AM5 Laberthread: https://www.hardwareluxx.de/community/threads/amd-am5-lga1718-mainboard-info-laberthread.1311067/

ECO Mode Guide: https://www.overclock3d.net/reviews/cpu_mainboard/amd_eco_mode_guide_for_am5/1

ASRock Forum



Reviews:

Igors Lab
FunkYit
Lab501


Besonderheiten:

• Hervorragende Produktivität
• - PCIe Gen5 (Graphics, M.2)
• - Dual Channel DDR5
• - USB4 Type-C Ports (40 Gb/s)
• Solide Haltbarkeit
• - Server-Grade Low-Loss PCB
• - 20+2+1 Power Phase, 110A SPS for VCore+SOC with Vergrößerte Kühlkörperabdeckung
• - Flexible integrierte E/A-Abschirmung
• - 20K langlebige Kondensatoren (Black Caps) (Hochwertige und leitfähige Polymerkondensatoren) Ultraschnelles Gaming
• - 5G LAN, 802.11be Wi-Fi 7 Module
• - ASRock Lightning-Gaming Ports
• EZ-Update
• - BIOS Flashback Button
• - ASRock Auto-Treiber-Installer

Spoiler: Spezifikationen

• • CPU
    - Supports AMD Socket AM5 Ryzen™ 9000, 8000 and 7000 Series Processors*

    *Die Verfügbarkeit von Erweiterungssteckplätzen kann je nach CPU variieren. Please refer to PCIe/M.2 Bandwidth Table for details. (http://www.asrock.com/)

• • Chipsatz
    - AMD X870E

• • Arbeitsspeicher
    - Dual Channel DDR5 Memory Technology
    - 4 x DDR5 DIMM Slots
    - Supports DDR5 ECC/non-ECC, un-buffered memory up to 8200+(OC)*
    - Max. capacity of system memory: 256GB
    - Supports Extreme Speicherprofile (XMP) and EXTended Profile für Übertaktung (EXPO) memory modules

• • BIOS
    - 256Mb AMI UEFI Legal BIOS with GUI support

• • Grafik
    Integrated AMD RDNA™ graphics (Die Unterstützung kann je nach CPU variieren)
    - 1 x HDMI 2.1 TMDS/FRL 8G Kompatibel, supports HDR, HDCP 2.3 and max. Auflösung up to 4K 120Hz
    - 2 x USB4, support HDCP 2.3 and max. Auflösung up to 8K 30Hz*

    * Only the CPU's embedded graphics can be displayed through USB4 ports. Wenn Sie einen Type-C-Monitor anschließen möchten, verwenden Sie bitte AM5 Ryzen™ 9000, 8000 und 7000 Prozessoren mit integrierter Grafik.

• • Audio
    - 7.1 CH HD Audio with Schutz von Inhalten (Realtek ALC4082 Audio Codec)
    - Individual PCB Layers for R/L Audio Channel
    - Nahimic Audio

• • LAN
    - 5 Gigabit LAN 10/100/1000/2500/5000 Mb/s
    - Realtek RTL8126

• • Drahtloses LAN
    - 802.11be 2x2 Wi-Fi 7 Module
    - Supports IEEE 802.11a/b/g/n/ac/ax/axe/be
    - Supports 2.4GHz/5GHz/6GHz* frequency band
    - Supports 160MHz channel bandwidth with 6GHz* frequency band
    - 1 Antenne zur Unterstützung von 2 (Senden) x 2 (Empfangen) Diversity-Technologie
    - Supports Bluetooth 5.4
    - Supports MU-MIMO

    * Wi-Fi 7 (6GHz band) will be supported by Microsoft® Windows® 11. Die Verfügbarkeit hängt von den unterschiedlichen Regelungen der einzelnen Länder und Regionen ab. Sie wird (für unterstützte Länder) über Windows® Update und Software-Updates aktiviert, sobald sie verfügbar ist.

• • Steckplätze
    CPU:
    - 1 x PCIe 5.0 x16 Slot (PCIE1), supports x16 mode*
    Chipset:
    - 1 x PCIe 3.0 x1 Slot (PCIE2), supports x1 mode*
    - 1 x PCIe 3.0 x16 Slot (PCIE3), supports x2 mode*
    - 1 x Vertical M.2 Socket (Key E), supports type 2230 WiFi/BT PCIe WiFi module

    * PCIE1 wird mit Gen5x16 mit Prozessoren der Serien 9000 und 7000, Gen4x8 mit Prozessoren der Serie 8000 (Phoenix 1) und Gen4x4 mit Prozessoren der Serie 8000 (Phoenix 2) betrieben.
    If M2_5 is occupied, PCIE3 will be disabled.
    Unterstützt NVMe-SSD als Boot-Festplatte

• • Speicherplatz
    CPU:
    - 1 x Blazing M.2 Socket (M2_1, Key M), supports type 2280 PCIe Gen5x4 (128 Gb/s) mode*
    Chipset:
    - 1 x Hyper M.2 Socket (M2_2, Key M), supports type 2280 PCIe Gen4x4 (64 Gb/s) mode*
    - 1 x Hyper M.2 Socket (M2_3, Key M), supports type 2280 PCIe Gen4x4 (64 Gb/s) mode*
    - 1 x Hyper M.2 Socket (M2_4, Key M), supports type 2280 PCIe Gen4x4 (64 Gb/s) mode*
    - 1 x M.2 Socket (M2_5, Key M), supports type 2280 SATA3 6.0 Gb/s & PCIe Gen3x2 (16 Gb/s) modes*
    - 2 x SATA3 6.0 Gb/s Connectors
    ASMedia ASM1061:
    - 2 x SATA3 6.0 Gb/s Connectors

    * M2_1 ist der bevorzugte Steckplatz für die M.2-Installation.
    M2_1 läuft auf Gen5x4 mit Prozessoren der Serien 9000 und 7000 und Gen4x4 mit Prozessoren der Serie 8000 (Phoenix 1 und Phoenix 2).
    Unterstützt NVMe-SSD als Boot-Festplatte
    If M2_5 is occupied, PCIE3 will be disabled.

• • RAID
    - Supports RAID 0 and RAID 1 for SATA Speichergeräte
    - Supports RAID 0, RAID 1 and RAID 10 for M.2 NVMe Speichergeräte

• • USB
    CPU:
    - 2 x USB4 Type-C (Rear)
    - 2 x USB 3.2 Gen2 Type-A (Rear (USB32_1 and USB32_7))
    Chipset:
    - 1 x USB 3.2 Gen2x2 Type-C (Front)
    - 3 x USB 3.2 Gen2 Type-A (Rear (USB32_2 and USB32_56))
    - 7 x USB 3.2 Gen1 Type-A (3 Rear, 4 Front)
    - 6 x USB 2.0 (2 Rear, 4 Front)

    * All USB ports support ESD Protection

• • Anschluss
    - 3 x Thermistor-Kabel Headers
    - 1 x Power LED and Speaker Header
    - 1 x RGB LED Header*
    - 3 x Addressable LED Headers**
    - 2 x CPU Fan Connector (4-pin) (Smart Fan Speed Control)***
    - 3 x Chassis Fan Connectors (4-pin) (Smart Fan Speed Control)***
    - 1 x AIO Pump Fan Connector (4-pin) (Smart Fan Speed Control)***
    - 1 x Water Pump Fan Connector (4-pin) (Smart Fan Speed Control)***
    - 1 x 24 pin ATX Power Connector (Hi-Density Power Connector)
    - 2 x 8 pin 12V Power Connectors (Hi-Density Power Connector)
    - 1 x Front Panel Audio Connector (15μ Gold Audio Connector)
    - 2 x USB 2.0 Headers (Support 4 USB 2.0 ports)
    - 2 x USB 3.2 Gen1 Headers (Support 4 USB 3.2 Gen1 ports)
    - 1 x Front Panel Type C USB 3.2 Gen2x2 Header (20 Gb/s)
    - 1 x Dr. Debug with LED
    - 1 x Power Button with LED
    - 1 x Reset Button with LED

    * Unterstützt insgesamt bis zu 12V/3A, 36W-LED-Strip
    ** Support in total up to 5V/3A, 15W LED Strip
    *** CPU_FAN1 supports the fan power up to 1A (12W).
    CPU_FAN2, CHA_FAN1~3, AIO_PUMP and W_PUMP support the fan power up to 3A (36W).
    CPU_FAN2, CHA_FAN1~3, AIO_PUMP and W_PUMP can auto detect if 3-pin or 4-pin fan is in use.

• • Blende
    - 2 x Antenna Ports
    - 1 x HDMI Port
    - 1 x Optical SPDIF Out Port
    - 2 x USB4 Type-C Ports (40 Gb/s)*
    - 5 x USB 3.2 Gen2 Type-A Ports (10 Gb/s) (USB32_12 are Lightning-Gaming Ports.)
    - 3 x USB 3.2 Gen1 Type-A Ports (USB32_34 supports Ultra USB Power.)
    - 2 x USB 2.0 Ports
    - 1 x RJ-45 LAN Port
    - 1 x Clear CMOS Button
    - 1 x BIOS Flashback Button
    - 1 x Line-Out-Buchse (Gold Audio Jack)
    - 1 x Mikrofon-Eingangsbuchse (Gold Audio Jack)

    * Supports USB PD 3.0 up to 5V@3A (15W) charging

• • Software und UEFI
    Software
    - ASRock Motherboard Utility (Phantom Gaming-Einstellung)
    - ASRock Phantom-Gaming-LAN Software
    - ASRock Polychrome SYNC*
    UEFI
    - ASRock EZ Mode
    - ASRock Full HD UEFI
    - ASRock Auto-Treiber-Installer
    - ASRock Sofort-Flash

    *Diese Tools können im Live Update & APP Shop heruntergeladen werden.

• • Produktzubehör
    - 4 x SATA Data Cables
    - 1 x ASRock WiFi 2.4/5/6 GHz Antenna
    - 1 x ARGB Splitter Cable
    - 3 x Thermistor-Kabels

• • Formfaktor
    - ATX Form Factor: 12.0-in x 9.6-in, 30.5 cm x 24.4 cm
    - 8 Layer PCB
    - 2oz Copper PCB

• • Betriebssystem
    - Microsoft® Windows® 10 64-bit / 11 64-bit

• • Zertifizierungen
    - FCC, CE
    - ErP/EuP ready (ErP/EuP ready power supply is required)

FAQ:

Q: Wie benutzt man USB Flashback?
A: Man ladet das aktuelle Bios herunter und entpackt dieses. Nun benennt man das Bios in creative.rom um und kopiert dieses auf einen USB-Stick mit FAT32 in das Root Verzeichnis.
Danach steckt man den USB-Stick hinten in den vorgesehenen USB-Port (siehe Handbuch) und drückt den Flash Button hinten.

Tipps:

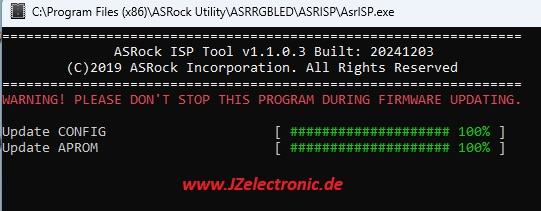

Für das aktuelle Windows 11 24H2 bitte die neuere RGB Software (PolychromeRGB(v2.0.182)) verwenden da jene die aktuell bei Asrock zu laden ist (PolychromeRGB(v2.0.181)) nicht funktioniert.



Sollten Änderungen oder Ergänzungen gewünscht sein bitte informiert mich.



[ApolloX]

Ausschlaggebend waren für mich beim Nova, dass es die günstigste Möglichkeit für 5 x M.2 ist.
Beim T-Lite hätte noch das fehlende RGB einen Pluspunkt gemacht, aber nicht für 50€ mehr.
