[Sammelthread] ASRock Phantom Gaming X870E Nova WiFi (AM5)

Sammelthread für das ASRock Phantom Gaming X870E Nova WiFi
In dem Thread geht es nur um dieses Board. Andere Board Fragen haben hier nichts verloren, danke.


​

Herstellerseite: Nova x870E WiFi

Support/Treiber/Bios (Hersteller): Nova x870E WiFi

Support/Treiber/Bios (Alternativen): Nova x870E WiFi

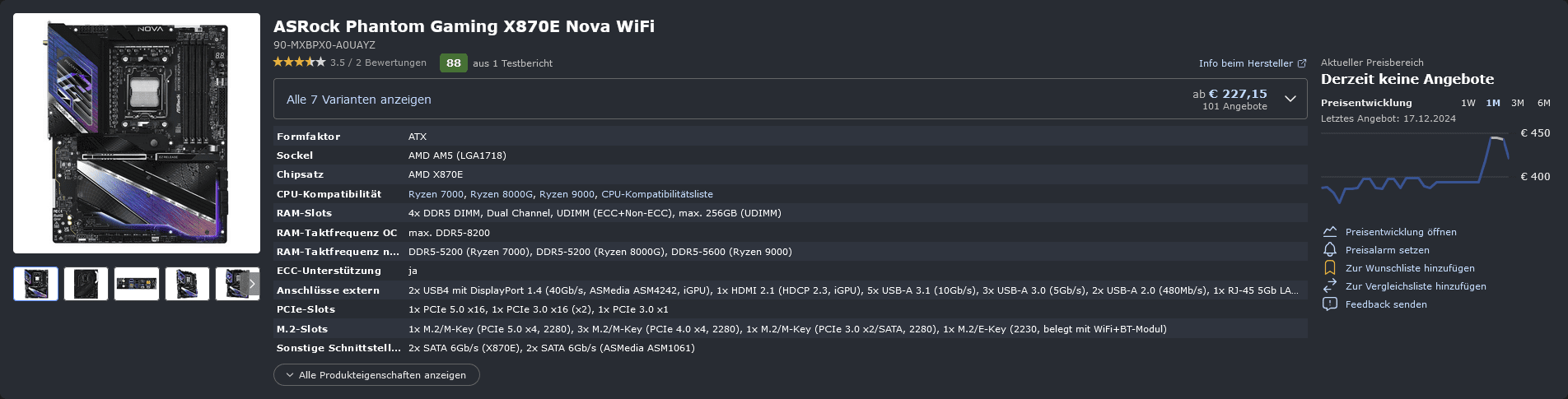

Geizhals: Nova x870E WiFi

Bios Übersicht: AM5 AGESA/UEFI/BIOS Info & Laberthread

AM5 Laberthread: https://www.hardwareluxx.de/community/threads/amd-am5-lga1718-mainboard-info-laberthread.1311067/

ECO Mode Guide: https://www.overclock3d.net/reviews/cpu_mainboard/amd_eco_mode_guide_for_am5/1

ASRock Forum



Reviews:

Igors Lab
FunkYit


Besonderheiten:

• Hervorragende Produktivität
• - PCIe Gen5 (Graphics, M.2)
• - Dual Channel DDR5
• - USB4 Type-C Ports (40 Gb/s)
• Solide Haltbarkeit
• - Server-Grade Low-Loss PCB
• - 20+2+1 Power Phase, 110A SPS for VCore+SOC with Vergrößerte Kühlkörperabdeckung
• - Flexible integrierte E/A-Abschirmung
• - 20K langlebige Kondensatoren (Black Caps) (Hochwertige und leitfähige Polymerkondensatoren) Ultraschnelles Gaming
• - 5G LAN, 802.11be Wi-Fi 7 Module
• - ASRock Lightning-Gaming Ports
• EZ-Update
• - BIOS Flashback Button
• - ASRock Auto-Treiber-Installer

Spoiler: Spezifikationen

• • CPU
    - Supports AMD Socket AM5 Ryzen™ 9000, 8000 and 7000 Series Processors*

    *Die Verfügbarkeit von Erweiterungssteckplätzen kann je nach CPU variieren. Please refer to PCIe/M.2 Bandwidth Table for details. (http://www.asrock.com/)

• • Chipsatz
    - AMD X870E

• • Arbeitsspeicher
    - Dual Channel DDR5 Memory Technology
    - 4 x DDR5 DIMM Slots
    - Supports DDR5 ECC/non-ECC, un-buffered memory up to 8200+(OC)*
    - Max. capacity of system memory: 256GB
    - Supports Extreme Speicherprofile (XMP) and EXTended Profile für Übertaktung (EXPO) memory modules

• • BIOS
    - 256Mb AMI UEFI Legal BIOS with GUI support

• • Grafik
    Integrated AMD RDNA™ graphics (Die Unterstützung kann je nach CPU variieren)
    - 1 x HDMI 2.1 TMDS/FRL 8G Kompatibel, supports HDR, HDCP 2.3 and max. Auflösung up to 4K 120Hz
    - 2 x USB4, support HDCP 2.3 and max. Auflösung up to 8K 30Hz*

    * Only the CPU's embedded graphics can be displayed through USB4 ports. Wenn Sie einen Type-C-Monitor anschließen möchten, verwenden Sie bitte AM5 Ryzen™ 9000, 8000 und 7000 Prozessoren mit integrierter Grafik.

• • Audio
    - 7.1 CH HD Audio with Schutz von Inhalten (Realtek ALC4082 Audio Codec)
    - Individual PCB Layers for R/L Audio Channel
    - Nahimic Audio

• • LAN
    - 5 Gigabit LAN 10/100/1000/2500/5000 Mb/s
    - Realtek RTL8126

• • Drahtloses LAN
    - 802.11be 2x2 Wi-Fi 7 Module
    - Supports IEEE 802.11a/b/g/n/ac/ax/axe/be
    - Supports 2.4GHz/5GHz/6GHz* frequency band
    - Supports 160MHz channel bandwidth with 6GHz* frequency band
    - 1 Antenne zur Unterstützung von 2 (Senden) x 2 (Empfangen) Diversity-Technologie
    - Supports Bluetooth 5.4
    - Supports MU-MIMO

    * Wi-Fi 7 (6GHz band) will be supported by Microsoft® Windows® 11. Die Verfügbarkeit hängt von den unterschiedlichen Regelungen der einzelnen Länder und Regionen ab. Sie wird (für unterstützte Länder) über Windows® Update und Software-Updates aktiviert, sobald sie verfügbar ist.

• • Steckplätze
    CPU:
    - 1 x PCIe 5.0 x16 Slot (PCIE1), supports x16 mode*
    Chipset:
    - 1 x PCIe 3.0 x1 Slot (PCIE2), supports x1 mode*
    - 1 x PCIe 3.0 x16 Slot (PCIE3), supports x2 mode*
    - 1 x Vertical M.2 Socket (Key E), supports type 2230 WiFi/BT PCIe WiFi module

    * PCIE1 wird mit Gen5x16 mit Prozessoren der Serien 9000 und 7000, Gen4x8 mit Prozessoren der Serie 8000 (Phoenix 1) und Gen4x4 mit Prozessoren der Serie 8000 (Phoenix 2) betrieben.
    If M2_5 is occupied, PCIE3 will be disabled.
    Unterstützt NVMe-SSD als Boot-Festplatte

• • Speicherplatz
    CPU:
    - 1 x Blazing M.2 Socket (M2_1, Key M), supports type 2280 PCIe Gen5x4 (128 Gb/s) mode*
    Chipset:
    - 1 x Hyper M.2 Socket (M2_2, Key M), supports type 2280 PCIe Gen4x4 (64 Gb/s) mode*
    - 1 x Hyper M.2 Socket (M2_3, Key M), supports type 2280 PCIe Gen4x4 (64 Gb/s) mode*
    - 1 x Hyper M.2 Socket (M2_4, Key M), supports type 2280 PCIe Gen4x4 (64 Gb/s) mode*
    - 1 x M.2 Socket (M2_5, Key M), supports type 2280 SATA3 6.0 Gb/s & PCIe Gen3x2 (16 Gb/s) modes*
    - 2 x SATA3 6.0 Gb/s Connectors
    ASMedia ASM1061:
    - 2 x SATA3 6.0 Gb/s Connectors

    * M2_1 ist der bevorzugte Steckplatz für die M.2-Installation.
    M2_1 läuft auf Gen5x4 mit Prozessoren der Serien 9000 und 7000 und Gen4x4 mit Prozessoren der Serie 8000 (Phoenix 1 und Phoenix 2).
    Unterstützt NVMe-SSD als Boot-Festplatte
    If M2_5 is occupied, PCIE3 will be disabled.

• • RAID
    - Supports RAID 0 and RAID 1 for SATA Speichergeräte
    - Supports RAID 0, RAID 1 and RAID 10 for M.2 NVMe Speichergeräte

• • USB
    CPU:
    - 2 x USB4 Type-C (Rear)
    - 2 x USB 3.2 Gen2 Type-A (Rear (USB32_1 and USB32_7))
    Chipset:
    - 1 x USB 3.2 Gen2x2 Type-C (Front)
    - 3 x USB 3.2 Gen2 Type-A (Rear (USB32_2 and USB32_56))
    - 7 x USB 3.2 Gen1 Type-A (3 Rear, 4 Front)
    - 6 x USB 2.0 (2 Rear, 4 Front)

    * All USB ports support ESD Protection

• • Anschluss
    - 3 x Thermistor-Kabel Headers
    - 1 x Power LED and Speaker Header
    - 1 x RGB LED Header*
    - 3 x Addressable LED Headers**
    - 2 x CPU Fan Connector (4-pin) (Smart Fan Speed Control)***
    - 3 x Chassis Fan Connectors (4-pin) (Smart Fan Speed Control)***
    - 1 x AIO Pump Fan Connector (4-pin) (Smart Fan Speed Control)***
    - 1 x Water Pump Fan Connector (4-pin) (Smart Fan Speed Control)***
    - 1 x 24 pin ATX Power Connector (Hi-Density Power Connector)
    - 2 x 8 pin 12V Power Connectors (Hi-Density Power Connector)
    - 1 x Front Panel Audio Connector (15μ Gold Audio Connector)
    - 2 x USB 2.0 Headers (Support 4 USB 2.0 ports)
    - 2 x USB 3.2 Gen1 Headers (Support 4 USB 3.2 Gen1 ports)
    - 1 x Front Panel Type C USB 3.2 Gen2x2 Header (20 Gb/s)
    - 1 x Dr. Debug with LED
    - 1 x Power Button with LED
    - 1 x Reset Button with LED

    * Unterstützt insgesamt bis zu 12V/3A, 36W-LED-Strip
    ** Support in total up to 5V/3A, 15W LED Strip
    *** CPU_FAN1 supports the fan power up to 1A (12W).
    CPU_FAN2, CHA_FAN1~3, AIO_PUMP and W_PUMP support the fan power up to 3A (36W).
    CPU_FAN2, CHA_FAN1~3, AIO_PUMP and W_PUMP can auto detect if 3-pin or 4-pin fan is in use.

• • Blende
    - 2 x Antenna Ports
    - 1 x HDMI Port
    - 1 x Optical SPDIF Out Port
    - 2 x USB4 Type-C Ports (40 Gb/s)*
    - 5 x USB 3.2 Gen2 Type-A Ports (10 Gb/s) (USB32_12 are Lightning-Gaming Ports.)
    - 3 x USB 3.2 Gen1 Type-A Ports (USB32_34 supports Ultra USB Power.)
    - 2 x USB 2.0 Ports
    - 1 x RJ-45 LAN Port
    - 1 x Clear CMOS Button
    - 1 x BIOS Flashback Button
    - 1 x Line-Out-Buchse (Gold Audio Jack)
    - 1 x Mikrofon-Eingangsbuchse (Gold Audio Jack)

    * Supports USB PD 3.0 up to 5V@3A (15W) charging

• • Software und UEFI
    Software
    - ASRock Motherboard Utility (Phantom Gaming-Einstellung)
    - ASRock Phantom-Gaming-LAN Software
    - ASRock Polychrome SYNC*
    UEFI
    - ASRock EZ Mode
    - ASRock Full HD UEFI
    - ASRock Auto-Treiber-Installer
    - ASRock Sofort-Flash

    *Diese Tools können im Live Update & APP Shop heruntergeladen werden.

• • Produktzubehör
    - 4 x SATA Data Cables
    - 1 x ASRock WiFi 2.4/5/6 GHz Antenna
    - 1 x ARGB Splitter Cable
    - 3 x Thermistor-Kabels

• • Formfaktor
    - ATX Form Factor: 12.0-in x 9.6-in, 30.5 cm x 24.4 cm
    - 8 Layer PCB
    - 2oz Copper PCB

• • Betriebssystem
    - Microsoft® Windows® 10 64-bit / 11 64-bit

• • Zertifizierungen
    - FCC, CE
    - ErP/EuP ready (ErP/EuP ready power supply is required)

FAQ:

Q: Wie benutzt man USB Flashback?
A: Man ladet das aktuelle Bios herunter und entpackt dieses. Nun benennt man das Bios in creative.rom um und kopiert dieses auf einen USB-Stick mit FAT32 in das Root Verzeichnis.
Danach steckt man den USB-Stick hinten in den vorgesehenen USB-Port (siehe Handbuch) und drückt den Flash Button hinten.

Tipps:

Für das aktuelle Windows 11 24H2 bitte die neuere RGB Software (PolychromeRGB(v2.0.182)) verwenden da jene die aktuell bei Asrock zu laden ist (PolychromeRGB(v2.0.181)) nicht funktioniert.



Sollten Änderungen oder Ergänzungen gewünscht sein bitte informiert mich.



[JZ_]

Du hast recht, da stimmt was mit "Deep Sleep" nicht, melde mich dazu nochmal.

Nachtrag:
eMail ist raus

Beitrag automatisch zusammengeführt: Freitag um 11:18

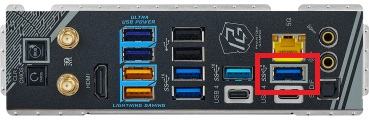

Spannung führt wohl nur noch der USB Port unter der LAN-Buchse mit der weißen Umrandung.

Mal sehen was TW sagt.

Beitrag automatisch zusammengeführt: Freitag um 11:27



[bobby]

Ich mache nur Corsair und bisher laufen alle die ich hier habe auf ASRock Boards. Jeder Hersteller hat unterschiedliche Chips in zeitlichen Revisionen verbaut,

Hab hier auch Corsair 6000 CL28 liegen die ich aufs Nova machen werde, ich geh davon aus, dass es auch ohne QVL läuft



[Lonex88]

ich habe folgenden Corsair RAM und läuft ohne Probleme mit EXPO Profil auf 6000Mhz CL28 - https://www.mindfactory.de/product_...nce-DDR5-6000-DIMM-CL28-Dual-Kit_1582023.html
Das aktuelle Bios 3.15 ist auch installiert.



[Scoty]

Spannung führt wohl nur noch der USB Port unter der LAN-Buchse mit der weißen Umrandung.

Mal sehen was TW sagt.

Beitrag automatisch zusammengeführt: Freitag um 11:27

Anhang anzeigen 1054456

Anhang anzeigen 1054458

Super funktioniert, danke.



[JZ_]

Wir habe auch mit demselben Board und BIOS getestet. Es ist ein bisschen anders als bei älteren Modellen, aber ich würde sagen, so ist es besser. In der Vergangenheit haben wir jede Menge Beschwerden/Berichte von Benutzern erhalten, die es nicht mochten, dass die Stromversorgung an den USB-Anschlüssen nach dem Herunterfahren des Systems aktiv blieb.

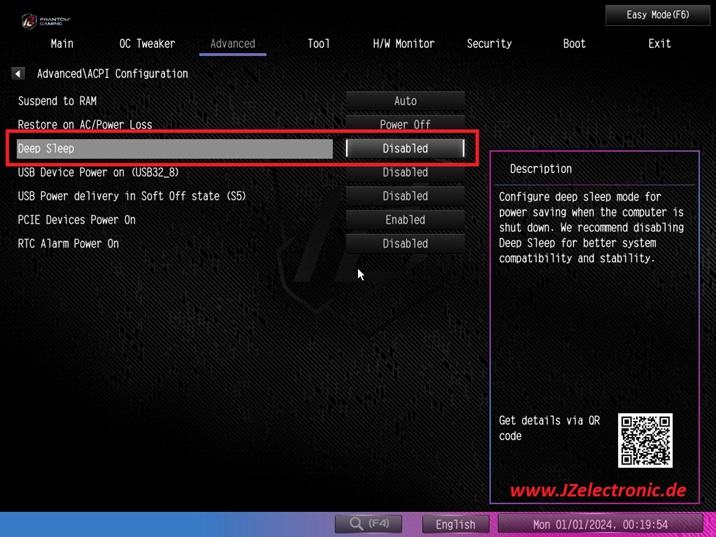

BIOS > Erweitert > ACPI-Konfiguration > USB-Stromversorgung im Soft-Off-Zustand (S5) > Aktiviert einstellen. Jetzt bleibt die USB-Stromversorgung an allen hinteren USB-Anschlüssen nach dem Herunterfahren auf S5 bestehen, mit Ausnahme von USB32_34. Wir nehmen an, dass dies mit der Ultra USB Power-Funktion dieser Ports zusammenhängt.



[HariboDeLUXX]

Ist euch beim 3.15er Bios etwas besonders positiv oder negativ aufgefallen ? Bin aktuell noch bei 3.10 und kann mich nicht beschweren, deshalb die Frage ob sich der Wechsel für euch gelohnt hat.

Danke



[Scoty]

Bei mir ist die Ram Spannung (EXPO Profil) deutlich gesunken mit 3.15 was ich oben erwähnte.



[HariboDeLUXX]

@Scoty Meinst du VSOC bei Auto Einstellung von 1.24 auf 1.19 gesunken ? Also Autowerte der unterschiedlichen Biose verglichen. Verstehe ich das richtig.



[Lonex88]

3.15 lohnt sich ja schon allein wegen dem Latency Fix mit dem neuen Agesa 1.2.0.2b für die Ryzen 9000 Serie. So habe ich das mehrmals und öfter auf diversen Seiten gelesen.



[ApolloX]

Aber auch nur mit einem 9000er.

Und das mit dem gesunkenen Spannung von @Scoty verstehe ich auch nicht, so wie du es formuliert hast. Expo/XMP? Alles Auto? Weil wenn du es fix eingestellt hast, wird das
nichts sinken, denn das soll es ja auch nicht.



[Scoty]

EXPO und nichts eingestellt nach dem flashen manuell daher was gibt es da nicht zu verstehen?



[ApolloX]

Habe das neue Bios 3.15 geflasht und war erstaunt über die SOC Spannung vom RAM, denn diese ist deutlich weniger als vorher. Normal war bei meinen Ram diese immer bei 6000 bei ca 1.24, jetzt ist diese auf 1.19 was ich vorher auch mit manuellen Settings hatte. Sehr gut Asrock.

Anhang anzeigen 1054417

Wo stellt man bei dem Board ein das USB weiterhin Strom liefern soll auch wenn der PC aus ist?

Wo bitte erwähnst du da Expo?
Wenn du dich unklar ausdrückst und ich dann nachfrage - und das war sicher mehreren unklar, wovon genau du sprachst, dann mach mich nicht an, wenn ich Nachfrage. Hab soviel Größe, das dann ohne herablassenden Kommentar klarzustellen.



[Scoty]

Warum sollt ich den Ram nur mit jedec betreiben? Das ich natürlich EXPO verwende was ich oben jetzt extra für alle Verständlich dazu geschrieben habe sollte klar sein eigentlich bzw ging ich davon aus.



[ApolloX]

Ne, war nicht unbedingt klar. Und heute morgen hast du dann noch von RAM Spannung geschrieben, was dann nochmal was anderes ist.

Mal zurück zur Sache. Warum macht ne neuere BIOS Version die Vsoc niedriger? Jemand ne Idee?
Weiß ASR mit der Zeit und Erfahrung, das weniger auch reicht, was sie vor nem Monat noch nicht wussten? Dann wäre die Senkung bei Scoty bewusst. Oder ist das ne zufällige Sache?



[HariboDeLUXX]

Habe heute auch das neue Bios aufgespielt und mir im Vorfeld zwei Profile gescreenshotet bzw fotografiert und alles im nu 1:1 so eingestellt wie zuvor. Zumindest scheinen die Profile wieder zu laufen. Aber die Latenz ist in Aida zumindest genau die selbe. Ein Performance Modus wurde hinzugefügt welchen ich nicht nutze. Es sieht für mich so aus als ob alles gleich ist, soll heißen ich hätte mir das sparen können. Aber werde die nächsten Tage noch etwas rum spielen.

@Scoty Sei mir nicht böse aber da muss ich @ApolloX zustimmen. Denke mir bei deinen Antworten auch hin und wieder: Keep calm and drink some Goaßmaß 😆 wäre doch gut um etwas herunter zu kommen und um mehr Verständnis für die Antworten bzw. Fragen der Community aufzubringen 😉



[ApolloX]

Mensch, für ne Goaßmaß wär ich immer zu haben!

Ich lese im OCN drüben auch den Taichi/Lite/Nova thread und da sind die Stimmen zum 3.15 auch unaufgeregt, bis auf einen, der glaubt so halb, das es ihm ein W11 zerschossen hat.
Aber die Sache mit dem VDDQ Bug plus fehlenden tRCDWR nervt da schon einige. Da schreiben auch immer wieder welche direkt an den Support - vielleicht sollten wir da auch nochmal bissl Wirbel machen - ASR scheint ja generell nicht ganz ignorant zu sein.

Weil so generell hat mich das Board jetzt schon ganz gut überzeugt.



[Chris1975]

Also ich habe das Taichi 870E mit einem 7950 und kann jetzt keine großen Unterschiede feststellen beim 3.15. Ich benutze TG Module mit XMP Profil wo ich die Timings sowieso anpasse aber die Spannung wenn auf Auto steht über nimmt er die aus dem jeweiligen Profil zumindest ist das hier so.



[HariboDeLUXX]

Man lernt ja sein Board mit der Zeit immer besser kennen. Hab jetzt ein 6200_CL28_2133 und ein 6400_CL30_2100 Profil gespeichert und damit flutscht es. Kann mich über das Nova definitiv nicht beschweren. Sobald er bei Änderungen nach längerem Trainingsstart alles übernommen hat, funktionieren die Folgestarts egal ob kalt oder warm immer sehr zügig.

Ich stelle fest das meine Kombi empfindlich auf zu hohen FCLK reagiert, aber damit habe ich mich abgefunden. Vermutlich mache ich noch ein 6000er CL26 Profil mit sehr scharfen Timings und dort vermute ich klappen dann 2167 oder 2200.

Das lustige ist wie früher auch so oft, in Speichertests laufen höhere FCLK Einstellungen stabil und sobald ich mal nen richtig schnellen Multiplayer Shooter zocke dann zerlegt es den Sound oder habe Framedrops, man merkt sofort das etwas nicht stimmt, wird FCLK um eine Stufe gesenkt läufts schon stabil oder es braucht nochmal ne Stufe.

Nachdem ich meine Kombi irgendwann durchschaut habe, konzentriere ich mich wieder aufs zocken und rühre das Bios nicht mehr an Gibts wieder nen neuen PC bekommt meinen alten, meine Ehefrau und dessen ausrangierten, so wie jetzt gerade, meine Schwägerin. Einen 5800X mit bestens optimierten 16GB B-Die RAM für die Schwägerin und einen 5800X3D und bestens optimierte 32GB B-Dies @ 3800 für meine Frau zum Browsen, Office, Musik hören und Videos schauen . Wie Perlen vor die Säue.
