[Sammelthread] Asrock X370 Taichi / Fatal1ty X370 Professional Gaming

Sammelthread Asrock X370 Taichi / Fatal1ty X370 Professional Gaming

attachment.php



X370 Taichi

-Herstellerlink- -Handbuch- -Preisvergleich-
attachment.php





Fatal1ty X370 Professional Gaming

-Herstellerlink- -Handbuch- -Preisvergleich-
attachment.php

​

Inhaltsverzeichnis:

  • Spezifikationen
  • Links & Reviews
  • UEFI History
  • Q&A
  • Ram & Kühler Kompabilitäts-Liste
  • OC


Technische Daten / Spezifikationen:

Gemeinsame Technische Spezifikationen:

  • CPU:
    AMD AM4 Socket Ryzen Series (Summit Ridge)
  • Chipsatz:
    AMD X370 Promontory
  • Memory:
    Supports DDR4 3200+ (OC)
  • Expansion-Slots:
    2 PCIe 3.0 x16 (16/0 - 8/8), 1 PCIe 2.0 x16, 2 PCIe 2.0 x1, 1 M.2 (Key E - belegt mit WiFI-BT-Modul)
  • Storage:
    10 Sata3, 1 UltraM.2 (PCIe Gen3 x4 & Sata3), 1 M.2 (PCIe Gen2 x4)
  • USB:
    2 USB 3.1 (Type-A, Type-C), 10 USB 3.0 (4 Front, 6 Rear)
  • Network :
    1 Intel Gigabit Lan (10|100|1000 Mb/s - Intel I211AT), 1 Intel 802.11ac (IEEE 802.11a/b/g/n/ac, Dual-Band (2,4|5Ghz))
  • Audio:
    7.1 Channel HD Audio (Realtek ALC 1220)
  • Others:
    1 PS/2 Maose/Keyboard-Port (with Y-Cable Support), 1 Clear CMOS Switch
X370 Taichi:

  • Audio-Software:
    Purity Sound 4
  • Vollständige Spezifikationen:
    Code:
    Einzigartige Features
    ASRock USB 3.1
    - ASRock USB 3.1 Type-A Port (10 Gb/s)
    - ASRock USB 3.1 Type-C Port (10 Gb/s)
    ASRock Super Alloy
    - XXL Aluminum Alloy Heatsink
    - Premium 60A Power Choke
    - Premium Memory Alloy Choke (Reduces 70% core loss compared to iron powder choke)
    - Dual-Stack MOSFET (DSM)
    - Nichicon 12K Black Caps (100% Japan made high quality conductive polymer capacitors)
    - I/O Armor
    - Matte Black PCB
    - High Density Glass Fabric PCB
    - 2oz Copper PCB
    Intel® 802.11ac WiFi
    ASRock Steel Slots
    ASRock Ultra M.2 (PCIe Gen3 x4 & SATA3)
    ASRock Full Spike Protection (for all USB, Audio, LAN Ports)
    ASRock Live Update & APP Shop

CPU
    - Supports AMD AM4 Socket Ryzen Series CPUs (Summit Ridge)
    - IR Digital PWM
    - 16 Power Phase design
    - Supports 300W EX OC
    - Supports ASRock Hyper BCLK Engine II

Chipsatz
    - AMD Promontory X370

 Arbeitsspeicher
    - Dual Channel DDR4 Memory Technology
    - 4 x DDR4 DIMM Slots
    - Supports DDR4 3200+(OC)/2933(OC)/2667/2400/2133 ECC and non-ECC, un-buffered memory*
    - Max. capacity of system memory: 64GB**
    - 15μ Gold Contact in DIMM Slots

    *Please refer to Memory Support List on ASRock's website for more information.
    Please refer to below table for DDR4 UDIMM maximum frequency support.
    Ryzen Series CPUs:
    UDIMM Memory Slot    Frequency(MHZ)
    A1    A2    B1    B2
    -    SR    -    -    2667
    -    DR    -    -    2667
    -    SR    -    SR    2667
    -    DR    -    DR    2400-2667
    SR    SR    SR    SR    2133-2400
    SR/DR    DR    SR/DR    DR    1866-2133

    SR: Single rank DIMM, 1Rx4 or 1Rx8 on DIMM module label
    DR: Dual rank DIMM, 2Rx4 or 2Rx8 on DIMM module label

    **Due to the operating system limitation, the actual memory size may be less than 4GB for the reservation for system usage under Windows® 32-bit OS. For Windows® 64-bit OS with 64-bit CPU, there is no such limitation.

BIOS
    - 128Mb AMI UEFI Legal BIOS with GUI support
    - Supports "Plug and Play"
    - ACPI 5.1 compliance wake up events
    - Supports jumperfree
    - SMBIOS 2.3 support
    - CPU, VCORE_NB, DRAM, VPPM, PCH 1.05V, +1.8V, VDDP, PROM 2.5V, Voltage Multi-adjustment

Grafik
    - n/a

Audio
    - 7.1 CH HD Audio with Content Protection (Realtek ALC1220 Audio Codec)
    - Premium Blu-ray Audio support
    - Supports Surge Protection
    - Supports Purity Sound™ 4
    - Nichicon Fine Gold Series Audio Caps
    - 120dB SNR DAC with Differential Amplifier
    - TI NE5532 Premium Headset Amplifier for Front Panel Audio Connector (Supports up to 600 Ohm headsets)
    - Pure Power-In
    - Direct Drive Technology
    - PCB isolate shielding
    - Impedance Sensing on Line Out port
    - Individual PCB Layers for R/L Audio Channel
    - Gold Audio Jacks
    - 15μ Gold Audio Connector
    - Supports DTS Connect

LAN
    - Gigabit LAN 10/100/1000 Mb/s
    - GigaLAN Intel® I211AT
    - Supports Wake-On-LAN
    - Supports Lightning/ESD Protection
    - Supports Energy Efficient Ethernet 802.3az
    - Supports PXE

Drahtloses LAN
    - Intel® 802.11ac WiFi Module (Free Bundle)
    - Supports IEEE 802.11a/b/g/n/ac
    - Supports Dual-Band (2.4/5 GHz)
    - Supports high speed wireless connections up to 433Mbps
    - Supports Bluetooth 4.2 / 3.0 + High speed class II

Steckplätze
    - 2 x PCI Express 3.0 x16 Slots (single at x16 (PCIE2); dual at x8 (PCIE2) / x8 (PCIE3))*
    - 1 x PCI Express 2.0 x16 Slot (PCIE5 @ x4 mode)**
    - 2 x PCI Express 2.0 x1 Slots
    - Supports AMD Quad CrossFireX™ and CrossFireX™
    - Supports NVIDIA® Quad SLI™ and SLI™
    - 1 x Vertical M.2 Socket (Key E) with the bundled WiFi-802.11ac module (on the rear I/O)
    - 15μ Gold Contact in VGA PCIe Slot (PCIE2)

    *Supports NVMe SSD as boot disks

    **If PCIE5 slot is occupied, M2_2 will be disabled

Storage
    - 8 x SATA3 6.0 Gb/s Connectors, support RAID (RAID 0, RAID 1 and RAID 10), NCQ, AHCI and Hot Plug
    - 2 x SATA3 6.0 Gb/s Connectors by ASMedia ASM1061, support NCQ, AHCI and Hot Plug
    - 1 x Ultra M.2 Socket (M2_1), supports M Key type 2242/2260/2280 M.2 SATA3 6.0 Gb/s module and M.2 PCI Express module up to Gen3 x4 (32 Gb/s)
    - 1 x M.2 Socket (M2_2), supports M Key type 2230/2242/2260/2280 M.2 PCI Express module up to Gen2 x4 (20 Gb/s)*

    *If M2_2 is occupied, PCIE5 slot will be disabled
    Supports NVMe SSD as boot disks
    Supports ASRock U.2 Kit

Anschluss
    - 1 x Power LED and Speaker Header
    - 1 x AMD Fan LED Header
    - 2 x RGB LED Headers*
    - 1 x CPU Fan Connector (4-pin)**
    - 1 x CPU Optional/Water Pump Fan Connector (4-pin) (Smart Fan Speed Control)***
    - 2 x Chassis Fan Connectors (4-pin) (Smart Fan Speed Control)****
    - 1 x Chassis Optional/Water Pump Fan Connector (4-pin) (Smart Fan Speed Control)*****
    - 1 x 24 pin ATX Power Connector (Hi-Density Power Connector)
    - 1 x 8 pin 12V Power Connector (Hi-Density Power Connector)
    - 1 x Front Panel Audio Connector (15μ Gold Audio Connector)
    - 1 x AMD LED Fan USB Header
    - 2 x USB 2.0 Headers (Support 4 USB 2.0 ports) (Supports ESD Protection)
    - 2 x USB 3.0 Headers (Support 4 USB 3.0 ports) (Supports ESD Protection)
    - 1 x Dr. Debug with LED

    *Supports up to 12V/3A, 36W LED Strip

    **The CPU Fan Connector supports the CPU fan of maximum 1A (12W) fan power.

    ***The CPU Optional/Water Pump Fan supports the water cooler fan of maximum 1.5A (18W) fan power.

    ****The Chassis Optional/Water Pump Fan supports the water cooler fan of maximum 1.5A (18W) fan power.

    *****CPU_FAN1, CHA_FAN1, CHA_FAN2 can auto detect if 3-pin or 4-pin fan is in use.

Blende
    - 2 x Antenna Ports
    - 1 x PS/2 Mouse/Keyboard Port
    - 1 x Optical SPDIF Out Port
    - 1 x USB 3.1 Type-A Port (10 Gb/s) (Supports ESD Protection)
    - 1 x USB 3.1 Type-C Port (10 Gb/s) (Supports ESD Protection)
    - 6 x USB 3.0 Ports (Supports ESD Protection)
    - 1 x RJ-45 LAN Port with LED (ACT/LINK LED and SPEED LED)
    - 1 x Clear CMOS Switch
    - HD Audio Jacks: Rear Speaker / Central / Bass / Line in / Front Speaker / Microphone (Gold Audio Jacks)

Software und UEFI

    Software
    - ASRock A-Tuning
    - ASRock RGB LED
    - ASRock APP Charger
    - ASRock XFast LAN*

    UEFI
    - ASRock Full HD UEFI
    - ASRock Instant Flash
    - ASRock Internet Flash
    - ASRock Crashless BIOS
    - ASRock Easy RAID Installer

    *These utilities can be downloaded from ASRock Live Update & APP Shop.

Support-CD
    - Drivers, Utilities, AntiVirus Software (Trial Version), Google Chrome Browser and Toolbar

Produktzubehör
    - Quick Installation Guide, Support CD, I/O Shield
    - 4 x SATA Data Cables
    - 1 x ASRock SLI_HB_Bridge_2S Card
    - 2 x ASRock WiFi 2.4/5 GHz Antennas
    - 2 x Screws for M.2 Sockets

Hardware überwachung
    - Temperature Sensing: CPU, CPU Optional/Water Pump, Chassis, Chassis Optional/Water Pump Fans
    - Fan Tachometer: CPU, CPU Optional/Water Pump, Chassis, Chassis Optional/Water Pump Fans
    - Quiet Fan (Auto adjust chassis fan speed by CPU temperature): CPU, CPU Optional/Water Pump, Chassis, Chassis Optional/Water Pump Fans
    - Fan Multi-Speed Control: CPU, CPU Optional/Water Pump, Chassis, Chassis Optional/Water Pump Fans
    - Voltage monitoring: +12V, +5V, +3.3V, CPU Vcore, VCORE_NB, DRAM, PCH 1.05V, +1.8V, VDDP

Formfaktor
    - ATX Form Factor: 12.0-in x 9.6-in, 30.5 cm x 24.4 cm

Betriebssystem
    - Microsoft® Windows® 10 64-bit*

    *For the updated Windows® 10 driver, please visit ASRock's website for details.

Zertifizierungen
    - FCC, CE
    - ErP/EuP ready (ErP/EuP ready power supply is required)

Fatal1ty X370 Professional Gaming

  • Audio-Software:
    Creative Sound Blaster Cinema 3
  • Network zusätzlich:
    1 Aquantia 5 Gigabit Lan (10|100|1000|2500|5000 Mb/s - Aquantia AQC108)
  • Onboard:
    1 COM Port Header, 1 TPM Header, 1 Power Switch, 1 Reset Switch
  • Vollständige Spezifikationen:
    Code:
    Gaming Armor
    Power
    - Hi-Density Power Connectors (24 pin and 8 pin)
    Memory
    - 15μ Gold Contact in DIMM Slots
    VGA Card
    - 15μ Gold Contact in VGA PCIe Slot (PCIE2)
    Internet
    - AQUANTIA 5G LAN
    - Intel® LAN
    Cooling
    - XXL Aluminum Alloy Heatsink
    - Heat Pipe Design
    Audio
    - Creative Sound Blaster™ Cinema 3

Einzigartige Features
    ASRock USB 3.1
    - ASRock USB 3.1 Type-A Port (10 Gb/s)
    - ASRock USB 3.1 Type-C Port (10 Gb/s)
    ASRock Super Alloy
    - XXL Aluminum Alloy Heatsink
    - Premium 60A Power Choke
    - Premium Memory Alloy Choke (Reduces 70% core loss compared to iron powder choke)
    - Dual-Stack MOSFET (DSM)
    - Nichicon 12K Black Caps (100% Japan made high quality conductive polymer capacitors)
    - I/O Armor
    - Matte Black PCB
    - High Density Glass Fabric PCB
    - 2oz Copper PCB
    AQUANTIA 5G LAN
    Intel® 802.11ac WiFi
    ASRock Steel Slots
    ASRock Ultra M.2 (PCIe Gen3 x4 & SATA3)
    ASRock Ultra USB Power
    ASRock Full Spike Protection (for all USB, Audio, LAN Ports)
    ASRock Live Update & APP Shop

CPU
    - Supports AMD AM4 Socket Ryzen Series CPUs (Summit Ridge)
    - IR Digital PWM
    - 16 Power Phase design
    - Supports 300W EX OC
    - Supports ASRock Hyper BCLK Engine II

Chipsatz
    - AMD Promontory X370

Arbeitsspeicher
    - Dual Channel DDR4 Memory Technology
    - 4 x DDR4 DIMM Slots
    - Supports DDR4 3200+(OC)/2933(OC)/2667/2400/2133 ECC & non-ECC, un-buffered memory*
    - Max. capacity of system memory: 64GB**
    - 15μ Gold Contact in DIMM Slots

    *Please refer to Memory Support List on ASRock's website for more information.
    Please refer to below table for DDR4 UDIMM maximum frequency support.
    Ryzen Series CPUs:
    UDIMM Memory Slot    Frequency(MHZ)
    A1    A2    B1    B2
    -    SR    -    -    2667
    -    DR    -    -    2667
    -    SR    -    SR    2667
    -    DR    -    DR    2400-2667
    SR    SR    SR    SR    2133-2400
    SR/DR    DR    SR/DR    DR    1866-2133


    SR: Single rank DIMM, 1Rx4 or 1Rx8 on DIMM module label
    DR: Dual rank DIMM, 2Rx4 or 2Rx8 on DIMM module label

    **Due to the operating system limitation, the actual memory size may be less than 4GB for the reservation for system usage under Windows® 32-bit OS. For Windows® 64-bit OS with 64-bit CPU, there is no such limitation.

BIOS
    - 128Mb AMI UEFI Legal BIOS with GUI support
    - Supports "Plug and Play"
    - ACPI 5.1 compliance wake up events
    - Supports jumperfree
    - SMBIOS 2.3 support
    - CPU, VCORE_NB, DRAM, VPPM, PCH 1.05V, +1.8V, VDDP, PROM 2.5V, Voltage Multi-adjustment

Grafik
    - n/a

Audio
    - 7.1 CH HD Audio with Content Protection (Realtek ALC1220 Audio Codec)
    - Premium Blu-ray Audio support
    - Supports Surge Protection
    - Nichicon Fine Gold Series Audio Caps
    - 120dB SNR DAC with Differential Amplifier
    - TI NE5532 Premium Headset Amplifier for Front Panel Audio Connector (Supports up to 600 Ohm headsets)
    - Pure Power-In
    - Direct Drive Technology
    - PCB Isolate Shielding
    - Impedance Sensing on Line Out port
    - Individual PCB Layers for R/L Audio Channel
    - RGB LED
    - Gold Audio Jacks
    - 15μ Gold Audio Connector
    - Supports Creative Sound Blaster™ Cinema 3

LAN
    1 x 5 Gigabit LAN 100/1000/2500/5000 Mb/s (AQUANTIA AQC108):
    - Supports Wake-On-LAN
    - Supports Lightning/ESD Protection
    - Supports PXE
    1 x Intel® Gigabit LAN 10/100/1000 Mb/s (1 x Intel® I211AT):
    - Supports Wake-On-LAN
    - Supports Lightning/ESD Protection
    - Supports Energy Efficient Ethernet 802.3az
    - Supports PXE

Drahtloses LAN
    - Intel® 802.11ac WiFi Module (Free Bundle)
    - Supports IEEE 802.11a/b/g/n/ac
    - Supports Dual-Band (2.4/5 GHz)
    - Supports high speed wireless connections up to 433Mbps
    - Supports Bluetooth 4.2 / 3.0 + High speed class II

Steckplätze
    - 2 x PCI Express 3.0 x16 Slots (single at x16 (PCIE2); dual at x8 (PCIE2) / x8 (PCIE3))*
    - 1 x PCI Express 2.0 x16 Slot (PCIE5 @ x4 mode)
    - 2 x PCI Express 2.0 x1 Slots
    - Supports AMD Quad CrossFireX™ and CrossFireX™
    - Supports NVIDIA® Quad SLI™ and SLI™
    - 1 x Vertical M.2 Socket (Key E) with the bundled WiFi-802.11ac module (on the rear I/O)
    - 15μ Gold Contact in VGA PCIe Slot (PCIE2)

    *Supports NVMe SSD as boot disks
    If PCIE5 slot is occupied, M2_2 will be disabled

Storage
    - 8 x SATA3 6.0 Gb/s Connectors, support RAID (RAID 0, RAID 1 and RAID 10), NCQ, AHCI and Hot Plug
    - 2 x SATA3 6.0 Gb/s Connectors by ASMedia ASM1061, support NCQ, AHCI and Hot Plug
    - 1 x Ultra M.2 Socket (M2_1), supports M Key type 2242/2260/2280 M.2 SATA3 6.0 Gb/s module and M.2 PCI Express module up to Gen3 x4 (32 Gb/s)*
    - 1 x M.2 Socket (M2_2), supports M Key type 2230/2242/2260/2280 M.2 PCI Express module up to Gen2 x4 (20 Gb/s)*

    *If M2_2 is occupied, PCIE5 slot will be disabled
    Supports NVMe SSD as boot disks
    Supports ASRock U.2 Kit

Anschluss
    - 1 x COM Port Header
    - 1 x TPM Header
    - 1 x Power LED and Speaker Header
    - 1 x AMD Fan LED Header
    - 2 x RGB LED Headers*
    - 1 x CPU Fan Connector (4-pin)**
    - 1 x CPU Optional/Water Pump Fan Connector (4-pin) (Smart Fan Speed Control)***
    - 2 x Chassis Fan Connectors (4-pin) (Smart Fan Speed Control)
    - 1 x Chassis Optional/Water Pump Fan Connector (4-pin) (Smart Fan Speed Control)****
    - 1 x 24 pin ATX Power Connector (Hi-Density Power Connector)
    - 1 x 8 pin 12V Power Connector (Hi-Density Power Connector)
    - 1 x Front Panel Audio Connector (15μ Gold Audio Connector)
    - 1 x AMD LED Fan USB Header
    - 2 x USB 2.0 Headers (Support 4 USB 2.0 ports) (Supports ESD Protection)
    - 2 x USB 3.0 Headers (Support 4 USB 3.0 ports) (Supports ESD Protection)
    - 1 x Dr. Debug with LED
    - 1 x Power Switch with LED
    - 1 x Reset Switch with LED

    *Supports up to 12V/3A, 36W LED Strip

    **The CPU Fan Connector supports the CPU fan of maximum 1A (12W) fan power.

    ***The CPU Optional/Water Pump Fan supports the water cooler fan of maximum 1.5A (18W) fan power.

    ****The Chassis Optional/Water Pump Fan supports the water cooler fan of maximum 1.5A (18W) fan power.
    CPU_FAN1, CHA_FAN1, CHA_FAN2 can auto detect if 3-pin or 4-pin fan is in use.

Blende
    - 2 x Antenna Ports
    - 1 x PS/2 Mouse/Keyboard Port
    - 1 x Optical SPDIF Out Port
    - 1 x USB 3.1 Type-A Port (10 Gb/s) (Supports ESD Protection)
    - 1 x USB 3.1 Type-C Port (10 Gb/s) (Supports ESD Protection)*
    - 6 x USB 3.0 Ports (Supports ESD Protection)**
    - 2 x RJ-45 LAN Ports with LED (ACT/LINK LED and SPEED LED)
    - 1 x Clear CMOS Switch
    - HD Audio Jacks: Rear Speaker / Central / Bass / Line in / Front Speaker / Microphone (Gold Audio Jacks)

    *Ultra USB Power is supported on USB3_5_6 ports.
    ACPI wake-up function is not supported on USB3_5_6 ports.

    **1 x Fatal1ty Mouse Port (USB 3.0) is included

Software und UEFI

    Software
    - ASRock F-Stream
    - ASRock RGB LED
    - ASRock Key Master
    - ASRock APP Charger
    - ASRock XFast LAN*

    UEFI
    - ASRock Full HD UEFI
    - ASRock Instant Flash
    - ASRock Internet Flash
    - ASRock Crashless BIOS
    - ASRock Easy RAID Installer

    *These utilities can be downloaded from ASRock Live Update & APP Shop.

Support-CD
    - Drivers, Utilities, AntiVirus Software (Trial Version), Google Chrome Browser and Toolbar

Produktzubehör
    - Quick Installation Guide, Support CD, I/O Shield
    - 4 x SATA Data Cables
    - 1 x ASRock SLI_HB_Bridge_2S Card
    - 2 x ASRock WiFi 2.4/5 GHz Antennas
    - 2 x Screws for M.2 Sockets

Hardware überwachung
    - Temperature Sensing: CPU, CPU Optional/Water Pump, Chassis, Chassis Optional/Water Pump Fans
    - Fan Tachometer: CPU, CPU Optional/Water Pump, Chassis, Chassis Optional/Water Pump Fans
    - Quiet Fan (Auto adjust chassis fan speed by CPU temperature): CPU, CPU Optional/Water Pump, Chassis, Chassis Optional/Water Pump Fans
    - Fan Multi-Speed Control: CPU, CPU Optional/Water Pump, Chassis, Chassis Optional/Water Pump Fans
    - Voltage monitoring: +12V, +5V, +3.3V, CPU Vcore, VCORE_NB, DRAM, PCH 1.05V, +1.8V, VDDP

Formfaktor
    - ATX Form Factor: 12.0-in x 9.6-in, 30.5 cm x 24.4 cm

Betriebssystem
    - Microsoft® Windows® 10 64-bit*

    *For the updated Windows® 10 driver, please visit ASRock's website for details.

Zertifizierungen
    - FCC, CE
    - ErP/EuP ready (ErP/EuP ready power supply is required)

Links & Reviews:

Allgemeine Links

X370 Taichi:

Fatal1ty X370 Professional Gaming

UEFI History:

X370 Taichi:
Link Asrock
  • 2.00
    Update AGESA to 1.0.0.4a, Precision Boost - Adjusts clock speeds in 25MHz increments in BIOS setup
  • 2.20
    Update Agesa Version string "SummitPI-AM4 1.0.0.4a
  • 2.30
    Enhance OC setting for advanced Overclocker
  • 2.40
    Update AGESA to 1.0.0.6
  • 3.00
    Update AGESA to 1.0.0.6a
  • 3.10
    Update AGESA to 1.0.0.6b. No memory ABL(AGESA Boot Loader) or training changes. Add setup options to select SMART fan temperature source. Change default to monitor external CPU temperature. Windows update is available for version P3.00 or later.
  • 3.20
    With JEDEC 2666MHz DDR4 module, default set DDR4 frequency to 2666MHz. Test with SANMAX SMD4-U8G48MH-26VR and SMD4-U16G48MH-26VR.
  • 3.30
    Bridge BIOS
  • 4.40
    Update AGESA for future coming processors.
    * Before updating this BIOS, please update the BIOS to P3.30 firstly
  • 4.60
    Update AMD AGESA to PinnaclePI-AM4_1.0.0.1a.
    * Before updating this BIOS, please update the BIOS to P3.30 firstly     (Einwurf: Wenn nicht das 4.40 schon drauf ist)
  • 4.70
    Enhance compatibility for Raven CPU with Intel WiFi.
    * Before updating this BIOS, please update the BIOS to P3.30 firstly     (Einwurf: Wenn nicht das 4.40 oder höher schon drauf ist)
  • 4.80
    Update PinnaclePI-AM4_1.0.0.4
    * Before updating this BIOS, please update the BIOS to P3.30 firstly     (Einwurf: Wenn nicht das 4.40 oder höher schon drauf ist)

Fatal1ty X370 Professional Gaming
Link Asrock
  • 2.00
    Update AGESA to 1.0.0.4a, Precision Boost - Adjusts clock speeds in 25MHz increments in BIOS setup
  • 2.20
    Update Agesa Version string "SummitPI-AM4 1.0.0.4a
  • 2.30
    Enhance OC setting for advanced Overclocker
  • 2.40
    Update AGESA to 1.0.0.6
  • 3.00
    Update AGESA to 1.0.0.6a
  • 3.10
    Update AGESA to 1.0.0.6b. No memory ABL(AGESA Boot Loader) or training changes. Add setup options to select SMART fan temperature source. Change default to monitor external CPU temperature. Windows update is available for version P3.00 or later.
  • 3.30
    Bridge BIOS
  • 4.40
    Update AGESA for future coming processors.
    * Before updating this BIOS, please update the BIOS to P3.30 firstly
  • 4.60
    Update AMD AGESA to PinnaclePI-AM4_1.0.0.1a.
    * Before updating this BIOS, please update the BIOS to P3.30 firstly     (Einwurf: Wenn nicht das 4.40 schon drauf ist)
  • 4.70
    Enhance compatibility for Raven CPU with Intel WiFi.
    * Before updating this BIOS, please update the BIOS to P3.30 firstly     (Einwurf: Wenn nicht das 4.40 oder höher schon drauf ist)
  • 4.80
    Update PinnaclePI-AM4_1.0.0.4
    * Before updating this BIOS, please update the BIOS to P3.30 firstly     (Einwurf: Wenn nicht das 4.40 oder höher schon drauf ist)



Q&A:

Allgemeingültige Q&A:
  • Spannungsversorgung Bios
    It is our BIOS extra setting instead of a bug.
    Normally, users could only modify CPU internal voltage.
    But on this model, we mounted with extra PWM IC to let users control CPU external voltage.
    In BIOS \ OC Tweaker \ CPU Configuration \ CPU Voltage, this option is to adjust CPU internal voltage.
    In BIOS \ OC Tweaker \ Voltage Configuration \ Fixed (Offset) Voltage, this option is to adjust CPU external voltage.
    Note: If users set CPU internal voltage and CPU external voltage at the same time, CPU voltage would only change based on CPU external voltage setting.
    Quelle
  • Offizelle AMD Ram-Support Liste Agesia 1.0.0.6 (06-2017)

X370 Taichi:
  • folgt, sobald was gesammelt wird

Fatal1ty X370 Professional Gaming
  • folgt, sobald was gesammelt wird

CPU-Kühler & Ram Kompabilitäts-Liste

X370 Taichi:
Ram:

CPU-Kühler:

Fatal1ty X370 Professional Gaming
Ram:

CPU-Kühler:

OC:

  • AMD Ryzen Processor and AMD Ryzen Master Over-clocking User’s Guide
  • Overclockers Ryzen Overclocking Guide
  • AMD Ryzen (Zen) "Summit Ridge" Socket AM4 OC Thread
  • AMDs Community Update #4: Let's Talk DRAM! (RamSpecs)
  • P-State Values:
    Code:
    Values for P State Overclocking -
FID (Clock Speed) 90 - 3600mhz, 91 = 3625, 92 = 3650, 93 = 3675, 94 = 3700, 95 = 3725, 96 = 3750, 97 = 3775, 98 = 3800, 99 = 3825,
9a = 3850, 9b = 3875, 9c = 3900, 9d = 3925, 9e = 3950, 9f = 3975
a0 = 4000, a1 = 4025 (my max sweetspot OC), a2 = 4050, a3 = 4075, a4 = 4100, a5 = 4125, a6 = 4150, a7 = 4175, a8 = 4200 = a9 = 4225, aa = 4250, ab = 4275, ac = 4300, ad = ugh you win the lottery.

Values for DID (Increment adjustment adjuster and or bclk adjustments, not too sure what it does TBH, as I found an overclock that I was already comfortable with and have not spent much time with this yet, though looking at it more closely, here are the values) - 8 = 25 mhz increments, 9 =22.2196, a = 20 b = 18.18, c = 16.667, d (final recommendation) = 15.384mhz - 3943mhz cap).

Values for VID Voltage Control = 30 = 1.25v, 2f = 1.256v, 2e, 1.2562v, 2d = 1.268, 2c = 1.275v, 2b = 1.2812v, 2a = 1.287v, 29 = 1.293v, 28 = 1.3v, 27 = 1.3062v, 26 = 1.3125v, 25 = 1.318v, 24 = 1.325v, 23 = 1.3312v, 22 = 1.3375v, 21 = 1.343v, 20 = 1.35v, 1f = 1.356v, 1e = 1.3625v, 1d = 1.368v, 1c = 1.375v, 1b = 1.3812v, 1a = 1.3875v, 19 = 1.3937v, 18 = 1.4v, 17 = 1.406v, 16 = 1.4125v, 15 = 1.418v, 14 = 1.425v, 13 = 1.4321v, 12 = 1.4375v, 11 = 1.443v, 10 = 1.45v, *next set is from f - a, 9 - 9 (1.45 - 1.55v), though be very careful overclocking in this voltage range*.
  • Ryzen Timing Checker
  • AMD Memory OC Showdown: Frequency vs. Memory Timings
  • Ryzen DRAM Calculator

Ergbenisse:
(Blau = Taichi | Rot = Prof Gamnig)
  • Ryzen Modell | Quelle | Geschwindigkeit | Spannung | LLC | Bios
  • R7 1700 | immortuos | 3,9Ghz | 1,35V| 3 | 2.00
  • R5 1600 | darkpope| 3,85Ghz| 1,28V | 3 | 2.40
  • R7 1800X | jc110 | 4,05Ghz| 1,3925V | 3 | 2.40
  • R7 1700 | Nimrais | 3,50 Ghz| 1,2V | 3 | 2.40
  • R7 1700x | HW-Mann | 4,075 Ghz| 1,488V | ? | 3.00
  • R7 1600x | 4Stroke | 4,09 Ghz| ca. 1,4V | ? | 3.20
  • R7 1600x | reinhardrudi | 4,0Ghz | 1,376V| 3 | 3.20
  • R7 1600x | 4Stroke | 3,9 Ghz | 1,256V | ? | 3.10

to be continued

Zuletzt bearbeitet:
Zum Vergrößern anklicken....
der lüfter dreht meist so mit 1060-1080rpm.

hatte auch die 2 beta bios getestet aber da hatte ich deutlich schlechtere ergebnisse. mit 66°C bei 4.1GHz all-core (solange ich large ffts benutze) sind aber doch ganz ok, oder?

Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
klaro. teste mal bitte ein game mit ordentlich cpu last. battlefield oder pubg oder was anderes. dann lass uns mal wissen, wie die temperaturen sind. :)

hmm ich hab kein einziges game das wirklich cpu intensiv ist. ich teste aber mal die, welche ich installiert habe

Mein 2700nonX geht auf meinem X470 Taichi mit fixen 4,1GHZ bei 1,39375V unter Small FFTs auch auf 80°C hoch.

Zuletzt bearbeitet:
CrazyCookie schrieb:
Mein 2700nonX geht auf meinem X470 Taichi mit fixen 4,1GHZ bei 1,39375V unter Small FFTs auch auf 80°C hoch.
Zum Vergrößern anklicken....

bin froh das zu hören, dann ist mein system nämlich nicht "kaputt" :d
ich hatte nur gelesen das einige mit small ffts + PBO auf 66°C kämen und dann hat mich das verunsichert ^^

Hi@all und guten abend.
ich hätte auch mal ne kleine frage, mein Fatal1ty X370 Professional Gaming macht in den Default setings und im idle Sporadisch einen Freez, aber im OC mod 3,9 ghz leuft alles stabiel.
Hat einer von euch eventuel ne ide an was das ligen kann?
Aktuell ist BIOS 4.60 instalirt da der 4.70 bei mir die probleme verstert hat, beim 3.30 hatte ich ander probleme!
Mein kopletes seting ist im Systeminfo hinterlegt.

Battletoad schrieb:
bin froh das zu hören, dann ist mein system nämlich nicht "kaputt" :d
ich hatte nur gelesen das einige mit small ffts + PBO auf 66°C kämen und dann hat mich das verunsichert ^^
Zum Vergrößern anklicken....

Ich lass mal small ffts laufen 15 min. Dann ist die Temperatur in der Regel eingependelt bei mir.

2700X mit Noctua NH-D15 SE und 2x 140mm rein, 1x 140mm raus.

Mal sehen wieviele Grad ich schaffe.

- - - Updated - - -

Also meine Temperatur pegelt sich jetzt schon nur noch zwischen 69,8°C und 70,1°C ein mit XFR an und PBO auto -> 4,0Ghz allcore mit 1,250v. Also liegste nicht wirkliche weit weg.

ich habe bei small ffts aber 80°C+, änhlich wie bei CrazyCookie. und ich dachte XFR ist immer an oder wo stell ich das beim taichi ein?
hast du die 1,25V fest eingestellt? mein screenshot oben (mit PBO) zeigt mir 1.3V an und selbst mit dem offset von -0,05 komme ich jetzt auf 82°C+

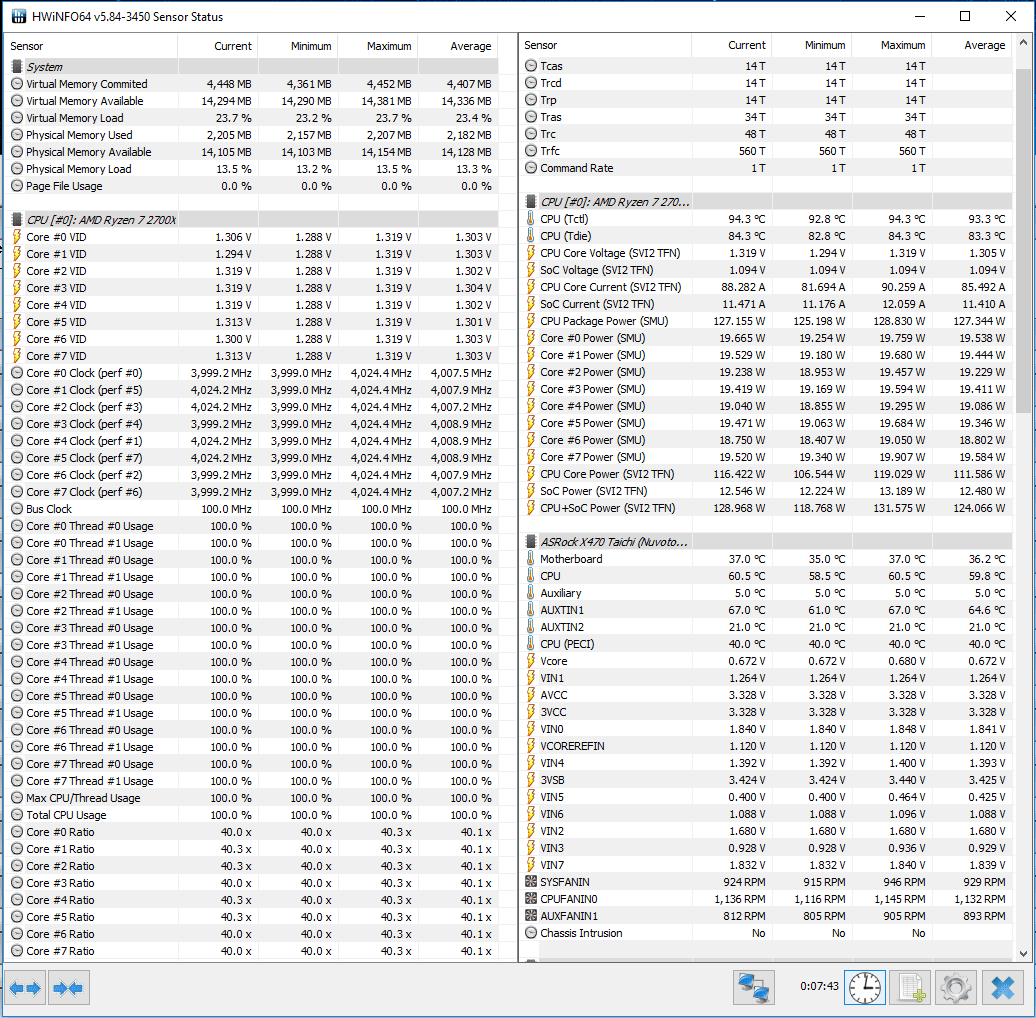

15 small ffts prime 26.6:
PBO -0,05V.png

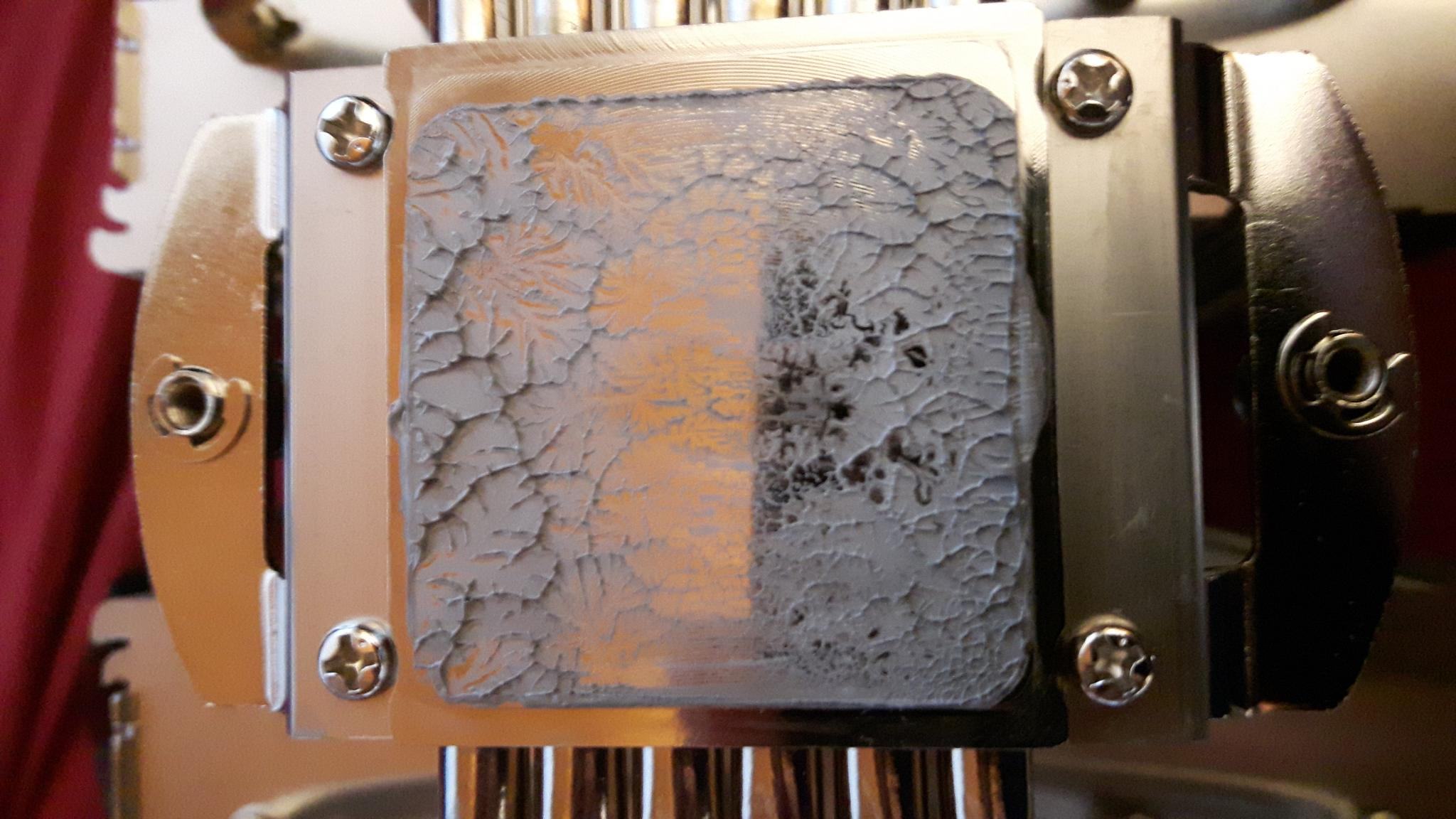

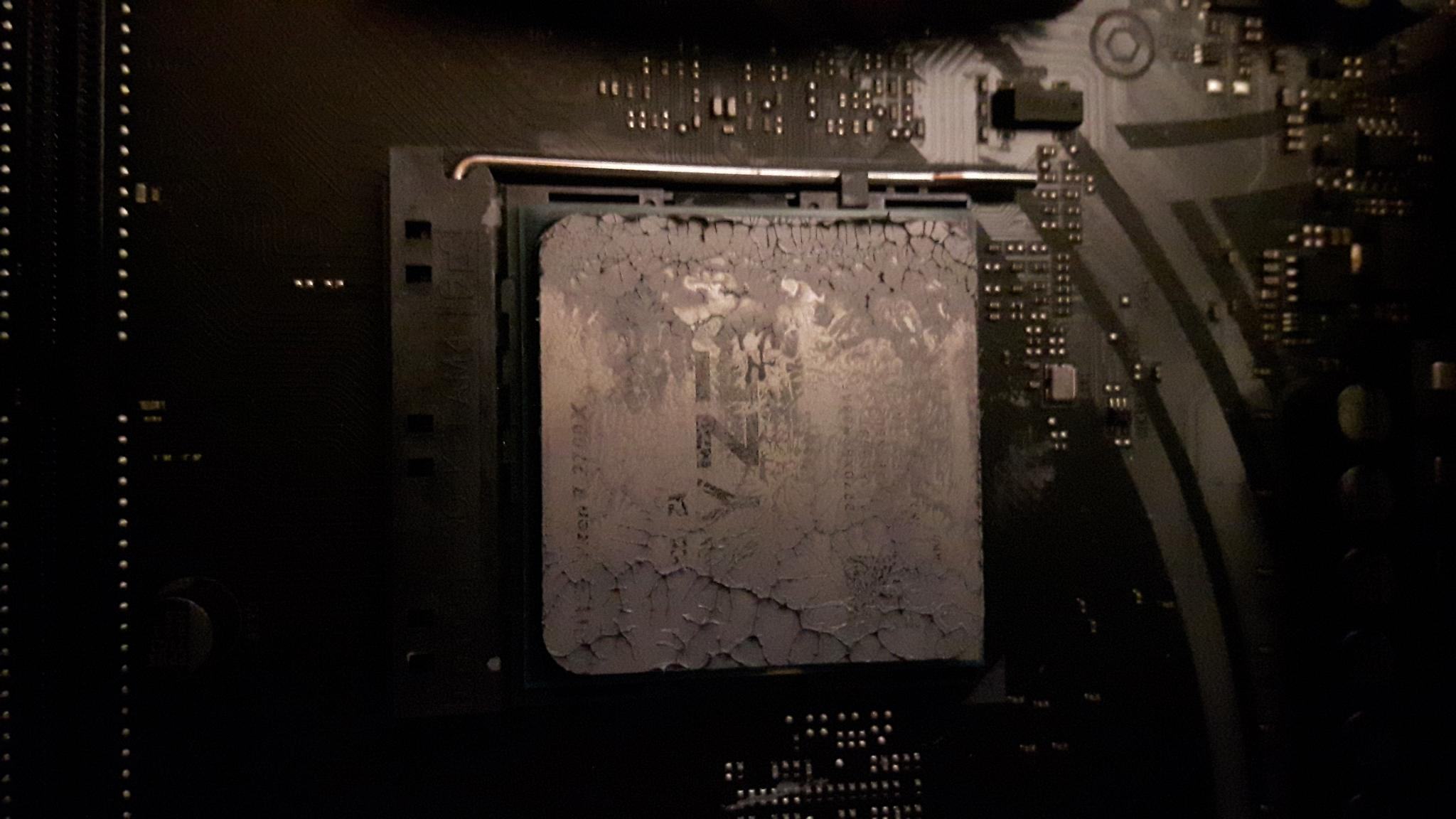

hab jetzt nochmal den kühler abgebaut und so sieht die WLP aus:

sauber gemacht und danach 3 kleine punkte WLP draufgemacht und mit EC karte verstrichen damit es überfall gleichmäßig ist. prime getestet und jetzt komme ich nichtmal mehr auf 4GHz allcore, bleibt bei 3974 stehen... weiß echt nicht was da nicht stimmt. schrauben wurden bis anschlag abwechselnd angezogen. dachte zuerst das ich die zu fest angezogen habe, da die WLP beim abmachen sehr am rand war. aber selbst wenn ich die schrauben nicht ganz anziehe bekomme ich schlechtere werte als vorher

Zuletzt bearbeitet:
WLP ist perfekt aufgegtragen gewesen. o_O

Ich kann nachher gern testen, ja. Muss aber erstmal 256GB Daten von letzter Nacht umwandeln und auswerten.

ok, bei mir dauerts länger ... sind doch 465gb geschrieben worden gestern :wall:

ma ne zusammenfassung was momentan mein problem ist:
- temperatur in prime small ffts ist 80°C+, obwohl ich von einigen lese bei denen mit selber cpu/lüfter die max temp bei ~70°C liegt
- die lüfterkurven die ich im bios einstelle haben KEINE auswirkung. obwohl "monitor cpu" eingestellt ist bleiben die lüfter auf den deselben rpm: cpu 1070rpm, 2x vorne (über y-kabel an einem header) 775rpm, 1x hinten 895rpm. um die lüfter schneller laufen zu lassen muss ich das a-tuning tool von asrock benutzen
- selbst wenn die lüfter auf 100% laufen sehe ich die gleichen temps während den small ffts

was ich versucht habe:
- kühler neu aufgesetzt (bin mir sicher das ich den nicht 10x falsch montiert habe :d)
- negativer offset: momentan bei -0,0625, alles drüber war instabil. trotzdem temps über 80°C
- seitentür geöffnet: verbessert die temps nur minimal, ca 3-4°C max --> airflow im case sollte also ok sein

hab außerdem mal die systeminfo ausgefüllt, dort steht dann alles wichtige.
ich vermute langsam das es am board (sprich: bios) liegt

@Battletoad Stell die Lüftersteuerung im BIOS auf tctl

Stell mal für Testzwecke 4,1GHz bei fixen 1,3V und dann nochmal mit 1,35V ein. Ein 2700X sollte das schaffen können. Mich würde der Temperaturunterschied zwischen beiden Varianten interessieren.

Aber prinzipiell würde ich mir bei deinen 80°C unter Prime Small keine Gedanken machen wo du doch fast 30°C Raumtemperatur hast.

hoffe das ich das richtig eingestellt hatte. unter OC Tweaker die "CPU Frequency and Voltage Change" 4100 und 1.3/1.35.

1.3
- prime large: vcore 1.256V, 66°C
- prime small: vcore 1.237V, 81.6°C und gecrasht

1.35
- prime large: vcore 1.3V, 70°C
- prime small: vcore 1.281, 85°C+

zimmertemperatur momentan 30°C.

ich weiß nicht wie warm "normale" zimmer sind, wohne seit über 10 jahren in einer dachwohnung :d. frage mich nur eben woher das kommen kann, das andere 14°C weniger im prime haben als ich, trotz gleichem kühler und CPU. klar spielt die CPU qualität eine rolle, aber kann das soviel ausmachen? das umgebungstemperatur-delta sollte man ja einfach davon abziehen können.

Naja bei 30°C Zimmertemperatur. Ich hab hier 20°C. Kein Wunder, dass die die Bude fast in Flammen aufgeht. :d

ich hatte echt keine ahnung das es nur 20°C sind in normalen wohnungen :d. dazu mein gedämmtes gehäuse... dann machen die 14°C unterschied durchaus sinn ^^

Aber hallo! Ich habn Define C mit Dämmung, aber 20°C Raumtemperatur machts.

Wo im Bios ist eigentlich die PBO Einstellung versteckt? Also das Scalar und was weiß ich noch alles. Kann das bei mir nicht finden, ist die Einstellungsmöglichkeit des Precision Boostes nur für die X Prozessoren im Bios freigeschaltet?

advanced -> amd cbs -> nbio, da ist unten ein order für die PBS einstellung. der PBO Scalar, soweit ich das verstanden hab, erlaubt der MB für eine längere zeit die vorgegebenen grenzen zu übersteigen.



Glaub die Option gibts echt nur für X CPUs.

soweit ich weiß gibts die funktion nur mit einem beta bios fürs X370, sollte 4.7 sein was ich gelesen hab

Ich dachte du hast die Option, und du hast wie ich ein X470 Taichi ...

sorry hatte vergessen das du auch das 470er hast. dann liegts vllt wirklich an der x-cpu, aber normalerweise sollten die anderen auch die möglichkeit haben, sprich: die mobo hersteller müssen das freigeben

Ich habe ein X470 Taichi, ist es bei euch auch so, dass bei CoreTemp die Werte nur für die CPU#0 ausgelesen werden und nicht für alle acht Kerne?

Das ist meine erste AMD-CPU, deshlab die Frage. Bei Intel werden mir direkt alle Kerne angezeigt.

Ich habe noch kein BIOS-Update durchgeführt, habe erstmal nur Windows 10 installiert.


Mein System:

CPU:
AMD Ryzen 7 1800X, 8x 3.60GHz, boxed

RAM:
Patriot 32 GB DDR4 RAM – 3200 MHz

Patriot Memory 16 Zubehör

Storage:
Samsung 970 - NVME M.2 SSD 250GB

Mainboard:
AsRock X470 Taichi

Grafikkarte:

Gainward GeForce GTX 1080 Phoenix Goes Like Hell

CPU Kühler:

Be quiet! Dark Rock Pro 4

Gehäuse:
Fractal Design Meshify C


Netzteil:
be quiet! Straight Power 11 650W ATX

Zuletzt bearbeitet:
+1

Ohne den Support von JZ wäre ASRock nur ein Hersteller wie jeder andere.

Zuletzt bearbeitet:
Anmelden, um zu antworten.

Ähnliche Themen

#d3nis
[Kaufberatung] Mini ITX System als reiner Streaming Rechner
Antworten
11
Aufrufe
708
#d3nis
#d3nis
Shutterfly
  • Artikel
[User-Review] LG gram 16 pro: 16 Zoll Notebook mit Intel Core Ultra 7 Prozessor, 32 GB LPDDR5x RAM, 2 TB SSD und 77-WH-Akku (16Z90SP-G.AD7BG)
Antworten
3
Aufrufe
438
Shutterfly
Shutterfly
M3ph15t
[Kaufberatung] Die letzte Aufrüstung für AM4 - CPU und RAM
Antworten
25
Aufrufe
1K
n3cron
n3cron
S
CPU-Limit umgehen mit Upgrade
Antworten
21
Aufrufe
691
n3cron
n3cron
S
[Kaufberatung] Upgrade GPU für R6S 360 hZ
Antworten
16
Aufrufe
464
Standex
S
Hardwareluxx setzt keine externen Werbe- und Tracking-Cookies ein. Auf unserer Webseite finden Sie nur noch Cookies nach berechtigtem Interesse (Art. 6 Abs. 1 Satz 1 lit. f DSGVO) oder eigene funktionelle Cookies. Durch die Nutzung unserer Webseite erklären Sie sich damit einverstanden, dass wir diese Cookies setzen. Mehr Informationen und Möglichkeiten zur Einstellung unserer Cookies finden Sie in unserer Datenschutzerklärung.


Zurück
Oben Unten refresh
