[Sammelthread] Asrock X370 Taichi / Fatal1ty X370 Professional Gaming

Sammelthread Asrock X370 Taichi / Fatal1ty X370 Professional Gaming

attachment.php



X370 Taichi

-Herstellerlink- -Handbuch- -Preisvergleich-
attachment.php





Fatal1ty X370 Professional Gaming

-Herstellerlink- -Handbuch- -Preisvergleich-
attachment.php

​

Inhaltsverzeichnis:

  • Spezifikationen
  • Links & Reviews
  • UEFI History
  • Q&A
  • Ram & Kühler Kompabilitäts-Liste
  • OC


Technische Daten / Spezifikationen:

Gemeinsame Technische Spezifikationen:

  • CPU:
    AMD AM4 Socket Ryzen Series (Summit Ridge)
  • Chipsatz:
    AMD X370 Promontory
  • Memory:
    Supports DDR4 3200+ (OC)
  • Expansion-Slots:
    2 PCIe 3.0 x16 (16/0 - 8/8), 1 PCIe 2.0 x16, 2 PCIe 2.0 x1, 1 M.2 (Key E - belegt mit WiFI-BT-Modul)
  • Storage:
    10 Sata3, 1 UltraM.2 (PCIe Gen3 x4 & Sata3), 1 M.2 (PCIe Gen2 x4)
  • USB:
    2 USB 3.1 (Type-A, Type-C), 10 USB 3.0 (4 Front, 6 Rear)
  • Network :
    1 Intel Gigabit Lan (10|100|1000 Mb/s - Intel I211AT), 1 Intel 802.11ac (IEEE 802.11a/b/g/n/ac, Dual-Band (2,4|5Ghz))
  • Audio:
    7.1 Channel HD Audio (Realtek ALC 1220)
  • Others:
    1 PS/2 Maose/Keyboard-Port (with Y-Cable Support), 1 Clear CMOS Switch
X370 Taichi:

  • Audio-Software:
    Purity Sound 4
  • Vollständige Spezifikationen:
    Code:
    Einzigartige Features
    ASRock USB 3.1
    - ASRock USB 3.1 Type-A Port (10 Gb/s)
    - ASRock USB 3.1 Type-C Port (10 Gb/s)
    ASRock Super Alloy
    - XXL Aluminum Alloy Heatsink
    - Premium 60A Power Choke
    - Premium Memory Alloy Choke (Reduces 70% core loss compared to iron powder choke)
    - Dual-Stack MOSFET (DSM)
    - Nichicon 12K Black Caps (100% Japan made high quality conductive polymer capacitors)
    - I/O Armor
    - Matte Black PCB
    - High Density Glass Fabric PCB
    - 2oz Copper PCB
    Intel® 802.11ac WiFi
    ASRock Steel Slots
    ASRock Ultra M.2 (PCIe Gen3 x4 & SATA3)
    ASRock Full Spike Protection (for all USB, Audio, LAN Ports)
    ASRock Live Update & APP Shop

CPU
    - Supports AMD AM4 Socket Ryzen Series CPUs (Summit Ridge)
    - IR Digital PWM
    - 16 Power Phase design
    - Supports 300W EX OC
    - Supports ASRock Hyper BCLK Engine II

Chipsatz
    - AMD Promontory X370

 Arbeitsspeicher
    - Dual Channel DDR4 Memory Technology
    - 4 x DDR4 DIMM Slots
    - Supports DDR4 3200+(OC)/2933(OC)/2667/2400/2133 ECC and non-ECC, un-buffered memory*
    - Max. capacity of system memory: 64GB**
    - 15μ Gold Contact in DIMM Slots

    *Please refer to Memory Support List on ASRock's website for more information.
    Please refer to below table for DDR4 UDIMM maximum frequency support.
    Ryzen Series CPUs:
    UDIMM Memory Slot    Frequency(MHZ)
    A1    A2    B1    B2
    -    SR    -    -    2667
    -    DR    -    -    2667
    -    SR    -    SR    2667
    -    DR    -    DR    2400-2667
    SR    SR    SR    SR    2133-2400
    SR/DR    DR    SR/DR    DR    1866-2133

    SR: Single rank DIMM, 1Rx4 or 1Rx8 on DIMM module label
    DR: Dual rank DIMM, 2Rx4 or 2Rx8 on DIMM module label

    **Due to the operating system limitation, the actual memory size may be less than 4GB for the reservation for system usage under Windows® 32-bit OS. For Windows® 64-bit OS with 64-bit CPU, there is no such limitation.

BIOS
    - 128Mb AMI UEFI Legal BIOS with GUI support
    - Supports "Plug and Play"
    - ACPI 5.1 compliance wake up events
    - Supports jumperfree
    - SMBIOS 2.3 support
    - CPU, VCORE_NB, DRAM, VPPM, PCH 1.05V, +1.8V, VDDP, PROM 2.5V, Voltage Multi-adjustment

Grafik
    - n/a

Audio
    - 7.1 CH HD Audio with Content Protection (Realtek ALC1220 Audio Codec)
    - Premium Blu-ray Audio support
    - Supports Surge Protection
    - Supports Purity Sound™ 4
    - Nichicon Fine Gold Series Audio Caps
    - 120dB SNR DAC with Differential Amplifier
    - TI NE5532 Premium Headset Amplifier for Front Panel Audio Connector (Supports up to 600 Ohm headsets)
    - Pure Power-In
    - Direct Drive Technology
    - PCB isolate shielding
    - Impedance Sensing on Line Out port
    - Individual PCB Layers for R/L Audio Channel
    - Gold Audio Jacks
    - 15μ Gold Audio Connector
    - Supports DTS Connect

LAN
    - Gigabit LAN 10/100/1000 Mb/s
    - GigaLAN Intel® I211AT
    - Supports Wake-On-LAN
    - Supports Lightning/ESD Protection
    - Supports Energy Efficient Ethernet 802.3az
    - Supports PXE

Drahtloses LAN
    - Intel® 802.11ac WiFi Module (Free Bundle)
    - Supports IEEE 802.11a/b/g/n/ac
    - Supports Dual-Band (2.4/5 GHz)
    - Supports high speed wireless connections up to 433Mbps
    - Supports Bluetooth 4.2 / 3.0 + High speed class II

Steckplätze
    - 2 x PCI Express 3.0 x16 Slots (single at x16 (PCIE2); dual at x8 (PCIE2) / x8 (PCIE3))*
    - 1 x PCI Express 2.0 x16 Slot (PCIE5 @ x4 mode)**
    - 2 x PCI Express 2.0 x1 Slots
    - Supports AMD Quad CrossFireX™ and CrossFireX™
    - Supports NVIDIA® Quad SLI™ and SLI™
    - 1 x Vertical M.2 Socket (Key E) with the bundled WiFi-802.11ac module (on the rear I/O)
    - 15μ Gold Contact in VGA PCIe Slot (PCIE2)

    *Supports NVMe SSD as boot disks

    **If PCIE5 slot is occupied, M2_2 will be disabled

Storage
    - 8 x SATA3 6.0 Gb/s Connectors, support RAID (RAID 0, RAID 1 and RAID 10), NCQ, AHCI and Hot Plug
    - 2 x SATA3 6.0 Gb/s Connectors by ASMedia ASM1061, support NCQ, AHCI and Hot Plug
    - 1 x Ultra M.2 Socket (M2_1), supports M Key type 2242/2260/2280 M.2 SATA3 6.0 Gb/s module and M.2 PCI Express module up to Gen3 x4 (32 Gb/s)
    - 1 x M.2 Socket (M2_2), supports M Key type 2230/2242/2260/2280 M.2 PCI Express module up to Gen2 x4 (20 Gb/s)*

    *If M2_2 is occupied, PCIE5 slot will be disabled
    Supports NVMe SSD as boot disks
    Supports ASRock U.2 Kit

Anschluss
    - 1 x Power LED and Speaker Header
    - 1 x AMD Fan LED Header
    - 2 x RGB LED Headers*
    - 1 x CPU Fan Connector (4-pin)**
    - 1 x CPU Optional/Water Pump Fan Connector (4-pin) (Smart Fan Speed Control)***
    - 2 x Chassis Fan Connectors (4-pin) (Smart Fan Speed Control)****
    - 1 x Chassis Optional/Water Pump Fan Connector (4-pin) (Smart Fan Speed Control)*****
    - 1 x 24 pin ATX Power Connector (Hi-Density Power Connector)
    - 1 x 8 pin 12V Power Connector (Hi-Density Power Connector)
    - 1 x Front Panel Audio Connector (15μ Gold Audio Connector)
    - 1 x AMD LED Fan USB Header
    - 2 x USB 2.0 Headers (Support 4 USB 2.0 ports) (Supports ESD Protection)
    - 2 x USB 3.0 Headers (Support 4 USB 3.0 ports) (Supports ESD Protection)
    - 1 x Dr. Debug with LED

    *Supports up to 12V/3A, 36W LED Strip

    **The CPU Fan Connector supports the CPU fan of maximum 1A (12W) fan power.

    ***The CPU Optional/Water Pump Fan supports the water cooler fan of maximum 1.5A (18W) fan power.

    ****The Chassis Optional/Water Pump Fan supports the water cooler fan of maximum 1.5A (18W) fan power.

    *****CPU_FAN1, CHA_FAN1, CHA_FAN2 can auto detect if 3-pin or 4-pin fan is in use.

Blende
    - 2 x Antenna Ports
    - 1 x PS/2 Mouse/Keyboard Port
    - 1 x Optical SPDIF Out Port
    - 1 x USB 3.1 Type-A Port (10 Gb/s) (Supports ESD Protection)
    - 1 x USB 3.1 Type-C Port (10 Gb/s) (Supports ESD Protection)
    - 6 x USB 3.0 Ports (Supports ESD Protection)
    - 1 x RJ-45 LAN Port with LED (ACT/LINK LED and SPEED LED)
    - 1 x Clear CMOS Switch
    - HD Audio Jacks: Rear Speaker / Central / Bass / Line in / Front Speaker / Microphone (Gold Audio Jacks)

Software und UEFI

    Software
    - ASRock A-Tuning
    - ASRock RGB LED
    - ASRock APP Charger
    - ASRock XFast LAN*

    UEFI
    - ASRock Full HD UEFI
    - ASRock Instant Flash
    - ASRock Internet Flash
    - ASRock Crashless BIOS
    - ASRock Easy RAID Installer

    *These utilities can be downloaded from ASRock Live Update & APP Shop.

Support-CD
    - Drivers, Utilities, AntiVirus Software (Trial Version), Google Chrome Browser and Toolbar

Produktzubehör
    - Quick Installation Guide, Support CD, I/O Shield
    - 4 x SATA Data Cables
    - 1 x ASRock SLI_HB_Bridge_2S Card
    - 2 x ASRock WiFi 2.4/5 GHz Antennas
    - 2 x Screws for M.2 Sockets

Hardware überwachung
    - Temperature Sensing: CPU, CPU Optional/Water Pump, Chassis, Chassis Optional/Water Pump Fans
    - Fan Tachometer: CPU, CPU Optional/Water Pump, Chassis, Chassis Optional/Water Pump Fans
    - Quiet Fan (Auto adjust chassis fan speed by CPU temperature): CPU, CPU Optional/Water Pump, Chassis, Chassis Optional/Water Pump Fans
    - Fan Multi-Speed Control: CPU, CPU Optional/Water Pump, Chassis, Chassis Optional/Water Pump Fans
    - Voltage monitoring: +12V, +5V, +3.3V, CPU Vcore, VCORE_NB, DRAM, PCH 1.05V, +1.8V, VDDP

Formfaktor
    - ATX Form Factor: 12.0-in x 9.6-in, 30.5 cm x 24.4 cm

Betriebssystem
    - Microsoft® Windows® 10 64-bit*

    *For the updated Windows® 10 driver, please visit ASRock's website for details.

Zertifizierungen
    - FCC, CE
    - ErP/EuP ready (ErP/EuP ready power supply is required)

Fatal1ty X370 Professional Gaming

  • Audio-Software:
    Creative Sound Blaster Cinema 3
  • Network zusätzlich:
    1 Aquantia 5 Gigabit Lan (10|100|1000|2500|5000 Mb/s - Aquantia AQC108)
  • Onboard:
    1 COM Port Header, 1 TPM Header, 1 Power Switch, 1 Reset Switch
  • Vollständige Spezifikationen:
    Code:
    Gaming Armor
    Power
    - Hi-Density Power Connectors (24 pin and 8 pin)
    Memory
    - 15μ Gold Contact in DIMM Slots
    VGA Card
    - 15μ Gold Contact in VGA PCIe Slot (PCIE2)
    Internet
    - AQUANTIA 5G LAN
    - Intel® LAN
    Cooling
    - XXL Aluminum Alloy Heatsink
    - Heat Pipe Design
    Audio
    - Creative Sound Blaster™ Cinema 3

Einzigartige Features
    ASRock USB 3.1
    - ASRock USB 3.1 Type-A Port (10 Gb/s)
    - ASRock USB 3.1 Type-C Port (10 Gb/s)
    ASRock Super Alloy
    - XXL Aluminum Alloy Heatsink
    - Premium 60A Power Choke
    - Premium Memory Alloy Choke (Reduces 70% core loss compared to iron powder choke)
    - Dual-Stack MOSFET (DSM)
    - Nichicon 12K Black Caps (100% Japan made high quality conductive polymer capacitors)
    - I/O Armor
    - Matte Black PCB
    - High Density Glass Fabric PCB
    - 2oz Copper PCB
    AQUANTIA 5G LAN
    Intel® 802.11ac WiFi
    ASRock Steel Slots
    ASRock Ultra M.2 (PCIe Gen3 x4 & SATA3)
    ASRock Ultra USB Power
    ASRock Full Spike Protection (for all USB, Audio, LAN Ports)
    ASRock Live Update & APP Shop

CPU
    - Supports AMD AM4 Socket Ryzen Series CPUs (Summit Ridge)
    - IR Digital PWM
    - 16 Power Phase design
    - Supports 300W EX OC
    - Supports ASRock Hyper BCLK Engine II

Chipsatz
    - AMD Promontory X370

Arbeitsspeicher
    - Dual Channel DDR4 Memory Technology
    - 4 x DDR4 DIMM Slots
    - Supports DDR4 3200+(OC)/2933(OC)/2667/2400/2133 ECC & non-ECC, un-buffered memory*
    - Max. capacity of system memory: 64GB**
    - 15μ Gold Contact in DIMM Slots

    *Please refer to Memory Support List on ASRock's website for more information.
    Please refer to below table for DDR4 UDIMM maximum frequency support.
    Ryzen Series CPUs:
    UDIMM Memory Slot    Frequency(MHZ)
    A1    A2    B1    B2
    -    SR    -    -    2667
    -    DR    -    -    2667
    -    SR    -    SR    2667
    -    DR    -    DR    2400-2667
    SR    SR    SR    SR    2133-2400
    SR/DR    DR    SR/DR    DR    1866-2133


    SR: Single rank DIMM, 1Rx4 or 1Rx8 on DIMM module label
    DR: Dual rank DIMM, 2Rx4 or 2Rx8 on DIMM module label

    **Due to the operating system limitation, the actual memory size may be less than 4GB for the reservation for system usage under Windows® 32-bit OS. For Windows® 64-bit OS with 64-bit CPU, there is no such limitation.

BIOS
    - 128Mb AMI UEFI Legal BIOS with GUI support
    - Supports "Plug and Play"
    - ACPI 5.1 compliance wake up events
    - Supports jumperfree
    - SMBIOS 2.3 support
    - CPU, VCORE_NB, DRAM, VPPM, PCH 1.05V, +1.8V, VDDP, PROM 2.5V, Voltage Multi-adjustment

Grafik
    - n/a

Audio
    - 7.1 CH HD Audio with Content Protection (Realtek ALC1220 Audio Codec)
    - Premium Blu-ray Audio support
    - Supports Surge Protection
    - Nichicon Fine Gold Series Audio Caps
    - 120dB SNR DAC with Differential Amplifier
    - TI NE5532 Premium Headset Amplifier for Front Panel Audio Connector (Supports up to 600 Ohm headsets)
    - Pure Power-In
    - Direct Drive Technology
    - PCB Isolate Shielding
    - Impedance Sensing on Line Out port
    - Individual PCB Layers for R/L Audio Channel
    - RGB LED
    - Gold Audio Jacks
    - 15μ Gold Audio Connector
    - Supports Creative Sound Blaster™ Cinema 3

LAN
    1 x 5 Gigabit LAN 100/1000/2500/5000 Mb/s (AQUANTIA AQC108):
    - Supports Wake-On-LAN
    - Supports Lightning/ESD Protection
    - Supports PXE
    1 x Intel® Gigabit LAN 10/100/1000 Mb/s (1 x Intel® I211AT):
    - Supports Wake-On-LAN
    - Supports Lightning/ESD Protection
    - Supports Energy Efficient Ethernet 802.3az
    - Supports PXE

Drahtloses LAN
    - Intel® 802.11ac WiFi Module (Free Bundle)
    - Supports IEEE 802.11a/b/g/n/ac
    - Supports Dual-Band (2.4/5 GHz)
    - Supports high speed wireless connections up to 433Mbps
    - Supports Bluetooth 4.2 / 3.0 + High speed class II

Steckplätze
    - 2 x PCI Express 3.0 x16 Slots (single at x16 (PCIE2); dual at x8 (PCIE2) / x8 (PCIE3))*
    - 1 x PCI Express 2.0 x16 Slot (PCIE5 @ x4 mode)
    - 2 x PCI Express 2.0 x1 Slots
    - Supports AMD Quad CrossFireX™ and CrossFireX™
    - Supports NVIDIA® Quad SLI™ and SLI™
    - 1 x Vertical M.2 Socket (Key E) with the bundled WiFi-802.11ac module (on the rear I/O)
    - 15μ Gold Contact in VGA PCIe Slot (PCIE2)

    *Supports NVMe SSD as boot disks
    If PCIE5 slot is occupied, M2_2 will be disabled

Storage
    - 8 x SATA3 6.0 Gb/s Connectors, support RAID (RAID 0, RAID 1 and RAID 10), NCQ, AHCI and Hot Plug
    - 2 x SATA3 6.0 Gb/s Connectors by ASMedia ASM1061, support NCQ, AHCI and Hot Plug
    - 1 x Ultra M.2 Socket (M2_1), supports M Key type 2242/2260/2280 M.2 SATA3 6.0 Gb/s module and M.2 PCI Express module up to Gen3 x4 (32 Gb/s)*
    - 1 x M.2 Socket (M2_2), supports M Key type 2230/2242/2260/2280 M.2 PCI Express module up to Gen2 x4 (20 Gb/s)*

    *If M2_2 is occupied, PCIE5 slot will be disabled
    Supports NVMe SSD as boot disks
    Supports ASRock U.2 Kit

Anschluss
    - 1 x COM Port Header
    - 1 x TPM Header
    - 1 x Power LED and Speaker Header
    - 1 x AMD Fan LED Header
    - 2 x RGB LED Headers*
    - 1 x CPU Fan Connector (4-pin)**
    - 1 x CPU Optional/Water Pump Fan Connector (4-pin) (Smart Fan Speed Control)***
    - 2 x Chassis Fan Connectors (4-pin) (Smart Fan Speed Control)
    - 1 x Chassis Optional/Water Pump Fan Connector (4-pin) (Smart Fan Speed Control)****
    - 1 x 24 pin ATX Power Connector (Hi-Density Power Connector)
    - 1 x 8 pin 12V Power Connector (Hi-Density Power Connector)
    - 1 x Front Panel Audio Connector (15μ Gold Audio Connector)
    - 1 x AMD LED Fan USB Header
    - 2 x USB 2.0 Headers (Support 4 USB 2.0 ports) (Supports ESD Protection)
    - 2 x USB 3.0 Headers (Support 4 USB 3.0 ports) (Supports ESD Protection)
    - 1 x Dr. Debug with LED
    - 1 x Power Switch with LED
    - 1 x Reset Switch with LED

    *Supports up to 12V/3A, 36W LED Strip

    **The CPU Fan Connector supports the CPU fan of maximum 1A (12W) fan power.

    ***The CPU Optional/Water Pump Fan supports the water cooler fan of maximum 1.5A (18W) fan power.

    ****The Chassis Optional/Water Pump Fan supports the water cooler fan of maximum 1.5A (18W) fan power.
    CPU_FAN1, CHA_FAN1, CHA_FAN2 can auto detect if 3-pin or 4-pin fan is in use.

Blende
    - 2 x Antenna Ports
    - 1 x PS/2 Mouse/Keyboard Port
    - 1 x Optical SPDIF Out Port
    - 1 x USB 3.1 Type-A Port (10 Gb/s) (Supports ESD Protection)
    - 1 x USB 3.1 Type-C Port (10 Gb/s) (Supports ESD Protection)*
    - 6 x USB 3.0 Ports (Supports ESD Protection)**
    - 2 x RJ-45 LAN Ports with LED (ACT/LINK LED and SPEED LED)
    - 1 x Clear CMOS Switch
    - HD Audio Jacks: Rear Speaker / Central / Bass / Line in / Front Speaker / Microphone (Gold Audio Jacks)

    *Ultra USB Power is supported on USB3_5_6 ports.
    ACPI wake-up function is not supported on USB3_5_6 ports.

    **1 x Fatal1ty Mouse Port (USB 3.0) is included

Software und UEFI

    Software
    - ASRock F-Stream
    - ASRock RGB LED
    - ASRock Key Master
    - ASRock APP Charger
    - ASRock XFast LAN*

    UEFI
    - ASRock Full HD UEFI
    - ASRock Instant Flash
    - ASRock Internet Flash
    - ASRock Crashless BIOS
    - ASRock Easy RAID Installer

    *These utilities can be downloaded from ASRock Live Update & APP Shop.

Support-CD
    - Drivers, Utilities, AntiVirus Software (Trial Version), Google Chrome Browser and Toolbar

Produktzubehör
    - Quick Installation Guide, Support CD, I/O Shield
    - 4 x SATA Data Cables
    - 1 x ASRock SLI_HB_Bridge_2S Card
    - 2 x ASRock WiFi 2.4/5 GHz Antennas
    - 2 x Screws for M.2 Sockets

Hardware überwachung
    - Temperature Sensing: CPU, CPU Optional/Water Pump, Chassis, Chassis Optional/Water Pump Fans
    - Fan Tachometer: CPU, CPU Optional/Water Pump, Chassis, Chassis Optional/Water Pump Fans
    - Quiet Fan (Auto adjust chassis fan speed by CPU temperature): CPU, CPU Optional/Water Pump, Chassis, Chassis Optional/Water Pump Fans
    - Fan Multi-Speed Control: CPU, CPU Optional/Water Pump, Chassis, Chassis Optional/Water Pump Fans
    - Voltage monitoring: +12V, +5V, +3.3V, CPU Vcore, VCORE_NB, DRAM, PCH 1.05V, +1.8V, VDDP

Formfaktor
    - ATX Form Factor: 12.0-in x 9.6-in, 30.5 cm x 24.4 cm

Betriebssystem
    - Microsoft® Windows® 10 64-bit*

    *For the updated Windows® 10 driver, please visit ASRock's website for details.

Zertifizierungen
    - FCC, CE
    - ErP/EuP ready (ErP/EuP ready power supply is required)

Links & Reviews:

Allgemeine Links

X370 Taichi:

Fatal1ty X370 Professional Gaming

UEFI History:

X370 Taichi:
Link Asrock
  • 2.00
    Update AGESA to 1.0.0.4a, Precision Boost - Adjusts clock speeds in 25MHz increments in BIOS setup
  • 2.20
    Update Agesa Version string "SummitPI-AM4 1.0.0.4a
  • 2.30
    Enhance OC setting for advanced Overclocker
  • 2.40
    Update AGESA to 1.0.0.6
  • 3.00
    Update AGESA to 1.0.0.6a
  • 3.10
    Update AGESA to 1.0.0.6b. No memory ABL(AGESA Boot Loader) or training changes. Add setup options to select SMART fan temperature source. Change default to monitor external CPU temperature. Windows update is available for version P3.00 or later.
  • 3.20
    With JEDEC 2666MHz DDR4 module, default set DDR4 frequency to 2666MHz. Test with SANMAX SMD4-U8G48MH-26VR and SMD4-U16G48MH-26VR.
  • 3.30
    Bridge BIOS
  • 4.40
    Update AGESA for future coming processors.
    * Before updating this BIOS, please update the BIOS to P3.30 firstly
  • 4.60
    Update AMD AGESA to PinnaclePI-AM4_1.0.0.1a.
    * Before updating this BIOS, please update the BIOS to P3.30 firstly     (Einwurf: Wenn nicht das 4.40 schon drauf ist)
  • 4.70
    Enhance compatibility for Raven CPU with Intel WiFi.
    * Before updating this BIOS, please update the BIOS to P3.30 firstly     (Einwurf: Wenn nicht das 4.40 oder höher schon drauf ist)
  • 4.80
    Update PinnaclePI-AM4_1.0.0.4
    * Before updating this BIOS, please update the BIOS to P3.30 firstly     (Einwurf: Wenn nicht das 4.40 oder höher schon drauf ist)

Fatal1ty X370 Professional Gaming
Link Asrock
  • 2.00
    Update AGESA to 1.0.0.4a, Precision Boost - Adjusts clock speeds in 25MHz increments in BIOS setup
  • 2.20
    Update Agesa Version string "SummitPI-AM4 1.0.0.4a
  • 2.30
    Enhance OC setting for advanced Overclocker
  • 2.40
    Update AGESA to 1.0.0.6
  • 3.00
    Update AGESA to 1.0.0.6a
  • 3.10
    Update AGESA to 1.0.0.6b. No memory ABL(AGESA Boot Loader) or training changes. Add setup options to select SMART fan temperature source. Change default to monitor external CPU temperature. Windows update is available for version P3.00 or later.
  • 3.30
    Bridge BIOS
  • 4.40
    Update AGESA for future coming processors.
    * Before updating this BIOS, please update the BIOS to P3.30 firstly
  • 4.60
    Update AMD AGESA to PinnaclePI-AM4_1.0.0.1a.
    * Before updating this BIOS, please update the BIOS to P3.30 firstly     (Einwurf: Wenn nicht das 4.40 schon drauf ist)
  • 4.70
    Enhance compatibility for Raven CPU with Intel WiFi.
    * Before updating this BIOS, please update the BIOS to P3.30 firstly     (Einwurf: Wenn nicht das 4.40 oder höher schon drauf ist)
  • 4.80
    Update PinnaclePI-AM4_1.0.0.4
    * Before updating this BIOS, please update the BIOS to P3.30 firstly     (Einwurf: Wenn nicht das 4.40 oder höher schon drauf ist)



Q&A:

Allgemeingültige Q&A:
  • Spannungsversorgung Bios
    It is our BIOS extra setting instead of a bug.
    Normally, users could only modify CPU internal voltage.
    But on this model, we mounted with extra PWM IC to let users control CPU external voltage.
    In BIOS \ OC Tweaker \ CPU Configuration \ CPU Voltage, this option is to adjust CPU internal voltage.
    In BIOS \ OC Tweaker \ Voltage Configuration \ Fixed (Offset) Voltage, this option is to adjust CPU external voltage.
    Note: If users set CPU internal voltage and CPU external voltage at the same time, CPU voltage would only change based on CPU external voltage setting.
    Quelle
  • Offizelle AMD Ram-Support Liste Agesia 1.0.0.6 (06-2017)

X370 Taichi:
  • folgt, sobald was gesammelt wird

Fatal1ty X370 Professional Gaming
  • folgt, sobald was gesammelt wird

CPU-Kühler & Ram Kompabilitäts-Liste

X370 Taichi:
Ram:

CPU-Kühler:

Fatal1ty X370 Professional Gaming
Ram:

CPU-Kühler:

OC:

  • AMD Ryzen Processor and AMD Ryzen Master Over-clocking User’s Guide
  • Overclockers Ryzen Overclocking Guide
  • AMD Ryzen (Zen) "Summit Ridge" Socket AM4 OC Thread
  • AMDs Community Update #4: Let's Talk DRAM! (RamSpecs)
  • P-State Values:
    Code:
    Values for P State Overclocking -
FID (Clock Speed) 90 - 3600mhz, 91 = 3625, 92 = 3650, 93 = 3675, 94 = 3700, 95 = 3725, 96 = 3750, 97 = 3775, 98 = 3800, 99 = 3825,
9a = 3850, 9b = 3875, 9c = 3900, 9d = 3925, 9e = 3950, 9f = 3975
a0 = 4000, a1 = 4025 (my max sweetspot OC), a2 = 4050, a3 = 4075, a4 = 4100, a5 = 4125, a6 = 4150, a7 = 4175, a8 = 4200 = a9 = 4225, aa = 4250, ab = 4275, ac = 4300, ad = ugh you win the lottery.

Values for DID (Increment adjustment adjuster and or bclk adjustments, not too sure what it does TBH, as I found an overclock that I was already comfortable with and have not spent much time with this yet, though looking at it more closely, here are the values) - 8 = 25 mhz increments, 9 =22.2196, a = 20 b = 18.18, c = 16.667, d (final recommendation) = 15.384mhz - 3943mhz cap).

Values for VID Voltage Control = 30 = 1.25v, 2f = 1.256v, 2e, 1.2562v, 2d = 1.268, 2c = 1.275v, 2b = 1.2812v, 2a = 1.287v, 29 = 1.293v, 28 = 1.3v, 27 = 1.3062v, 26 = 1.3125v, 25 = 1.318v, 24 = 1.325v, 23 = 1.3312v, 22 = 1.3375v, 21 = 1.343v, 20 = 1.35v, 1f = 1.356v, 1e = 1.3625v, 1d = 1.368v, 1c = 1.375v, 1b = 1.3812v, 1a = 1.3875v, 19 = 1.3937v, 18 = 1.4v, 17 = 1.406v, 16 = 1.4125v, 15 = 1.418v, 14 = 1.425v, 13 = 1.4321v, 12 = 1.4375v, 11 = 1.443v, 10 = 1.45v, *next set is from f - a, 9 - 9 (1.45 - 1.55v), though be very careful overclocking in this voltage range*.
  • Ryzen Timing Checker
  • AMD Memory OC Showdown: Frequency vs. Memory Timings
  • Ryzen DRAM Calculator

Ergbenisse:
(Blau = Taichi | Rot = Prof Gamnig)
  • Ryzen Modell | Quelle | Geschwindigkeit | Spannung | LLC | Bios
  • R7 1700 | immortuos | 3,9Ghz | 1,35V| 3 | 2.00
  • R5 1600 | darkpope| 3,85Ghz| 1,28V | 3 | 2.40
  • R7 1800X | jc110 | 4,05Ghz| 1,3925V | 3 | 2.40
  • R7 1700 | Nimrais | 3,50 Ghz| 1,2V | 3 | 2.40
  • R7 1700x | HW-Mann | 4,075 Ghz| 1,488V | ? | 3.00
  • R7 1600x | 4Stroke | 4,09 Ghz| ca. 1,4V | ? | 3.20
  • R7 1600x | reinhardrudi | 4,0Ghz | 1,376V| 3 | 3.20
  • R7 1600x | 4Stroke | 3,9 Ghz | 1,256V | ? | 3.10

to be continued

Zuletzt bearbeitet:
Zum Vergrößern anklicken....
CrazyCookie schrieb:
Das Board ist bei 3600 sicher noch nicht am Limit, ich hab vorhin kurz just for fun 4200 am Ram getestet und es lief, zwar scheiße weil es nicht mehr 1:1:1 war, aber es lief.

Deine Timings sehen eigentlich ganz gut aus, die sollten auch mit dem neuen Bios laufen, hast du schon eine niedrigere ProcODT versucht? Und brauchst du echt 1,2V SoC für 3600? 1,1V sollten default sein, mehr ist nicht immer besser.
Zum Vergrößern anklicken....

JZ_ hatte mal die Board Güte erwähnt, scheint da ja gewisse Unterschiede zu geben. Und deins ist ja auch das x470, war das nicht sogar DaisyChain statt T-topo? mag mich aber auch irren :)

hab heute mit 5.94 und 5.95 lange versucht mit mehr als 3600, da war echt nix zu machen
beim 5.93 starten immerhin 3666 , evtl bekomm ich das mit tweaking stabil. ODT auf 30 ohm runter machts auf jeden Fall.

SOC : Nee :d , eingestellt sind 1.0875v, das meinte ich mit Bug ;) rechts im HWinfo siehst du ja auch bei CPU und Board ne andere SOC Spannung als im RM. Ich gehe deshlab davon aus, daß die 1.2v nicht tatsächlich anliegen.
hab SOC jetzt aber sicherheitshalber mal über "SoC/Uncore OC VOLTAGE(VID)" eingestellt, dann passt es auch im RM :)

Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
Das X470 ist wie das X370 auch T-Top, das X570 Taichi ist das Daisychain Taichi. Zur Boardgüte kann ich nichts sagen.
Achso, ja die vielen SoC Einstellungen verwirren im Bios echt. Hab die SoC Spannung auch mit SoC/Uncore OC Voltage(VID) eingestellt, damit die überall richtig angezeigt wird. Hast du die niedrigere ODT Einstellung auch mit dem 5.95 Bios versucht gehabt?
Btw, musst du Geardown Mode auf Enabled lassen? Hatte schon Einstellungen die absolut nicht booten wollten wenn der Enabled war.

Zuletzt bearbeitet:
Mit dem 5.94/5er Bios war im beim ODT tatsächlich nur bis 36 runter und GD disabled hab ich bisher auch nicht versucht.
Kann ich aber auf 5.93 erstmal testen. Nochmal auf 5.95 flashen muss ggf erstmal warten, Freundin will morgen sicher ihren PC nutzen :d

@CrazyCookie
Danke

So viel wie ich qeiß, ist das X570 Taichi auch T-Topologie. Es soll aber mehrere Revisionen geben und eine weitere Revision mit Daisychain herausgebracht werden. War aber alles Forumsgeblubber.

Also stimmt quasi schon die AM4-Übersicht nicht. Okay, Aktualisierungen zu Biostar, weil manches fehlt, werden nicht zugelassen. Der macht ja auch nix.

Hallo,

Ich betreibe hier momentan K-702 an x370 Taichi. Weiss jemand ob es einen klanglichen Unterschied gibt wenn ich die KH an einem KH-Verstärker betreibe, statt direkt am MB-Ausgang ? So abgesehen von der Lautstärke.

So,

jetzt habe ich ein neues x370 Taichi als Austausch erhalten. Dieses hatte bereits das Bios 5.80. Macht auch Geräusche. Habe es dann auf 5.60 geflasht, damit es leiser ist.

Hat den jemand der das x470 Taichi besitzt auch diese Zirpgeräusche?

Sind die Spannungswandler vom x370 und x470 gleich?

Nur mal so aus Neugier, hast du das zirpen auch wenn du im Bios die C-States deaktivierst? Das soll man zwar aktiviert lassen wegen dem Boost, aber kannst du das mal testen?
Hast du auch mal getestet ob Spread Spectrum An oder Aus sich auch aufs zirpen auswirkt, die Option sollte es mit den 1.0.0.4 Biosen geben.
Hast du schon ein anderes Netzteil getestet? Mehr fällt mir nicht mehr ein.
Mein X470 Taichi mit 3900X und Enermax Platimax 500 zirpt nicht.

Ich werde dies mal ausprobieren. Zuvor hatte ich ein x470 mit heissen Spannungswandlern, hat aber keine geräusche gemacht. Netzteil ist ein Bequiet straigt power 10 500w von 2014, welches auch unauffällig ist.

Wenn man auf englishsprachigen Seiten schaut hat der ein oder andere das auch, aver bezüglich des x470 taichi habe ich nichts gefunden.

Versuch aber wenn möglich testweise auch ein anderes Netzteil, vielleicht liefert deins keinen sauberen strom und die VRMs zirpen dann beim ausgleichen. Wenn ich mich recht erinnere gab es damals als die Intel Haswells rauskamen auch oft Probleme mit alten Netzteilen die die neuen Idle States nicht unterstützen. Die sind aber im Idle oft einfach abgestürtzt.

Edit: Haswell Could Have Compatibility Problems With Older PSUs | Tom's Hardware

Ich habe nur ein anderes Netzteil, das doppelt so alt ist. Somit nichts aktuelles.

Heute abend hab ich Zeit zum Testen. Dann werde ich berichten.

@Bimer: ich habe einen Sabaj PHA2 für meine DT880 Edition @250Ohm zwischengeschaltet und persönlich finde ich den Klang ein wenig besser als ohne KHV. Ist aber auch nur meine persönliche Einschätzung. In Summe gesehen reicht mir der Onboard-Sound des Taichi klanglich und lautstärketechnisch am Frontpanel mit meinem DT880, aber manchmal darf es auch ein wenig mehr Wumms sein ;)

Zuletzt bearbeitet:
Wo kann ich eigentlich C States deaktivieren?

Könnte es wirklich auch an meinem fünf Jahres altem Netzteil liegen?

Advanced -> AMD CBS -> CPU Common Options -> Global C-States Control

Ja, es kann am Netzteil liegen, muss aber nicht.

@♫Toadward
Das beruhigt, danke. Wobei mein KH ja nur 62Ohm hat.

Mein NT ist von 2006 und es funktioniert problemlos. Momentan läuft 1800x mit auto- Einstellungen auf x370.

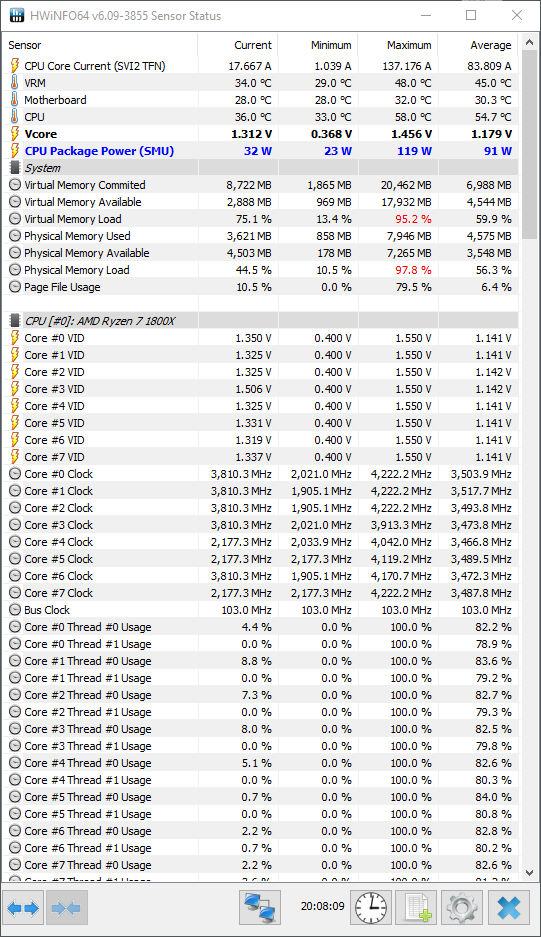

2019-12-02 07-43-40-638.jpg

Habe gerade die C-States deaktiviert.

Jetzt muss ich wieder zum testen ein (surrendes) Bios flashen. Welche letzte Version wird denn empfohlen?

Hab letztens übrigens erst ne MSI RX 5700 XT Gaming X zurückschicken müssen, da diese übelst wie eine Hochspannungsleitung unter Last gezirrpt hat. Wäre dies evtl. auch ein Indiz bezüglich für ein schwächelndes Netzteil?

Würde es dann tauschen. Wäre halt nur schade, wenn es nicht an diesem liegt.

Zuletzt bearbeitet:
Nimm einfach das aktuellste Bios glaub das müsste 5.95 sein. Teste damit und gib dann ein Feedback.

Niemand kann sagen ob und wieviel Einfluss dein Netzteil auf das zirpen hat aber da du das Board schon getauscht hast, wäre das Netzteil das nächste zum versuchen.

Ich habe nun die Version 5.95 geflashed. Dieses Gezirpe höre ich nun wieder stärker.

Auch wenn ich mit der Maus über den Desktop geht oder z. B. hier im Forum scrolle wird das Geräusch stärker. Ist dies evtl. normal?

bonecrusherxes hat auch in einem Beitrag geschrieben, dass er ab Version 5.80 das Gezirpe gehört hat.

Ich will nicht schon wieder ein Board zurückschicken. Das X470 Taichi müsste ja auch die gleichen Spannungswandler haben.

Also ändert es nichts daran wenn du die C-States deaktivierst. Hmmm...

Was bei mir was gebracht hat mit dem Gezirpe war den "Windows Balanced Energiesparplan" statt dem RyzenBalanced nutzen.
Und Spannungen VDDC und VDDG so niedrig wie möglich halten.
Schätze mal weil die neueren Bios Versionen da mehr raufhauen per Default wird es mit den neueren Versionen auch stärker.

C States habe ich wieder deaktiviert.
Wenn ich das Gehäuse schliesse hört man fast gar nichts mehr. Der PC steht aber auch auf dem Tisch.
Vorher hatte ich das Asus Prime x470 Pro. Das hat mit den gleichen Komponenten keinen Mucks gemacht.

- - - Updated - - -

@bonecrusherxes.

Ich werde deine Einstellungen probieren und berichten.

Schaffe dies wohl aber erst morgen.

Ich bekomme meinen neuen 16GB Riegel 3600CL16161636 DualRank nicht stabil auf 3600 (Timmings nahezu egal). 3533 ist das maximum. Die "alten" Samsung BDie SingleRank gingen immerhin bis 3733 mit dem x370 Taichi und dem 3800x(Bios 5.95). Hat mir hier einer einen Tipp oder was ähnliches beobachtet? Liegts evtl auch am 5.99?

Zuletzt bearbeitet:
Hallo in die Runde.
Habe schon über 1 Jahr das Board aber immer nur zum testen.... .
Jetzt sollte darauf ein R5 3600 Platz nehmen sowie Gskill 3600er Ram. ( GTZRX) 2x8 Gb, CL18.
Das müsste doch reibungslos funktionieren, Bios ist das 6.20

@ JZ.

Ich möchte das W Lan Modul gegen ein schnelleres ersetzen, welche Empfehlung kannst du aussprechen ?

Gruss .

Das AX200 Modul was ich auch anbiete...

shop.jzelectronic.de

ASRock X370 Taichi

AMD® X370 Chipsatz - Sockel AM4 Cracky's Spezial-Empfehlung Auslieferung mit neuestem P6.20b BIOS ! inkl. Qualitätsprüfung !
shop.jzelectronic.de shop.jzelectronic.de

Kann mir wer helfen? Interesse am Ryzen habe ich schon, aber ich suche für einen Ryzen ab 3600 und aufwärts ein sehr gutes Board.
Was soll ich kaufen? Ist das 370 Taichi noch aktuell, oder besser x470 Taichi/Ulitmate oder x570 Taichi? Ich blick da nicht durch.

Wenn man auf PCIE 4.0 verzichten kann, denke ich ist das 370er noch immer gut dabei.
Aber ich werde es am Samstag oder Sonntag im Selbsttest erfahren.

Ne ich brauche pcie 4.0
Hatte schon mit nem unify geliebäugelt.

Anmelden, um zu antworten.

Ähnliche Themen

Scoty
  • Artikel
[Sammelthread] ASRock Phantom Gaming X870E Nova WiFi (AM5)
8 9 10
Antworten
270
Aufrufe
14K
ApolloX
ApolloX
D
Lohnt sich das aufrüsten meines meines alten AM4 Systems?
Antworten
19
Aufrufe
682
pwnbert
pwnbert
W
Neuer PC mit teilweise schon vorhandenen Komponenten von 2022 (MB,RAM,PSU)
Antworten
4
Aufrufe
280
Wiggum_
W
B
Mehrere Kaufoptionen für einen neuen Rechner
Antworten
9
Aufrufe
782
2k5lexi
2k5lexi
E
[Kaufberatung] Upgrade Gaming-PC für MSFS 2024
Antworten
5
Aufrufe
575
delta
delta
Hardwareluxx setzt keine externen Werbe- und Tracking-Cookies ein. Auf unserer Webseite finden Sie nur noch Cookies nach berechtigtem Interesse (Art. 6 Abs. 1 Satz 1 lit. f DSGVO) oder eigene funktionelle Cookies. Durch die Nutzung unserer Webseite erklären Sie sich damit einverstanden, dass wir diese Cookies setzen. Mehr Informationen und Möglichkeiten zur Einstellung unserer Cookies finden Sie in unserer Datenschutzerklärung.


Zurück
Oben Unten refresh
