[Sammelthread] Asrock X370 Taichi / Fatal1ty X370 Professional Gaming

Sammelthread Asrock X370 Taichi / Fatal1ty X370 Professional Gaming

attachment.php



X370 Taichi

-Herstellerlink- -Handbuch- -Preisvergleich-
attachment.php





Fatal1ty X370 Professional Gaming

-Herstellerlink- -Handbuch- -Preisvergleich-
attachment.php



Inhaltsverzeichnis:

  • Spezifikationen
  • Links & Reviews
  • UEFI History
  • Q&A
  • Ram & Kühler Kompabilitäts-Liste
  • OC



Technische Daten / Spezifikationen:

Gemeinsame Technische Spezifikationen:

  • CPU:
    AMD AM4 Socket Ryzen Series (Summit Ridge)
  • Chipsatz:
    AMD X370 Promontory
  • Memory:
    Supports DDR4 3200+ (OC)
  • Expansion-Slots:
    2 PCIe 3.0 x16 (16/0 - 8/8), 1 PCIe 2.0 x16, 2 PCIe 2.0 x1, 1 M.2 (Key E - belegt mit WiFI-BT-Modul)
  • Storage:
    10 Sata3, 1 UltraM.2 (PCIe Gen3 x4 & Sata3), 1 M.2 (PCIe Gen2 x4)
  • USB:
    2 USB 3.1 (Type-A, Type-C), 10 USB 3.0 (4 Front, 6 Rear)
  • Network :
    1 Intel Gigabit Lan (10|100|1000 Mb/s - Intel I211AT), 1 Intel 802.11ac (IEEE 802.11a/b/g/n/ac, Dual-Band (2,4|5Ghz))
  • Audio:
    7.1 Channel HD Audio (Realtek ALC 1220)
  • Others:
    1 PS/2 Maose/Keyboard-Port (with Y-Cable Support), 1 Clear CMOS Switch
X370 Taichi:

  • Audio-Software:
    Purity Sound 4
  • Vollständige Spezifikationen:
    Code:
    Einzigartige Features
        ASRock USB 3.1
        - ASRock USB 3.1 Type-A Port (10 Gb/s)
        - ASRock USB 3.1 Type-C Port (10 Gb/s)
        ASRock Super Alloy
        - XXL Aluminum Alloy Heatsink
        - Premium 60A Power Choke
        - Premium Memory Alloy Choke (Reduces 70% core loss compared to iron powder choke)
        - Dual-Stack MOSFET (DSM)
        - Nichicon 12K Black Caps (100% Japan made high quality conductive polymer capacitors)
        - I/O Armor
        - Matte Black PCB
        - High Density Glass Fabric PCB
        - 2oz Copper PCB
        Intel® 802.11ac WiFi
        ASRock Steel Slots
        ASRock Ultra M.2 (PCIe Gen3 x4 & SATA3)
        ASRock Full Spike Protection (for all USB, Audio, LAN Ports)
        ASRock Live Update & APP Shop

    CPU
        - Supports AMD AM4 Socket Ryzen Series CPUs (Summit Ridge)
        - IR Digital PWM
        - 16 Power Phase design
        - Supports 300W EX OC
        - Supports ASRock Hyper BCLK Engine II

    Chipsatz
        - AMD Promontory X370

     Arbeitsspeicher
        - Dual Channel DDR4 Memory Technology
        - 4 x DDR4 DIMM Slots
        - Supports DDR4 3200+(OC)/2933(OC)/2667/2400/2133 ECC and non-ECC, un-buffered memory*
        - Max. capacity of system memory: 64GB**
        - 15μ Gold Contact in DIMM Slots

        *Please refer to Memory Support List on ASRock's website for more information.
        Please refer to below table for DDR4 UDIMM maximum frequency support.
        Ryzen Series CPUs:
        UDIMM Memory Slot    Frequency(MHZ)
        A1    A2    B1    B2
        -    SR    -    -    2667
        -    DR    -    -    2667
        -    SR    -    SR    2667
        -    DR    -    DR    2400-2667
        SR    SR    SR    SR    2133-2400
        SR/DR    DR    SR/DR    DR    1866-2133

        SR: Single rank DIMM, 1Rx4 or 1Rx8 on DIMM module label
        DR: Dual rank DIMM, 2Rx4 or 2Rx8 on DIMM module label

        **Due to the operating system limitation, the actual memory size may be less than 4GB for the reservation for system usage under Windows® 32-bit OS. For Windows® 64-bit OS with 64-bit CPU, there is no such limitation.

    BIOS
        - 128Mb AMI UEFI Legal BIOS with GUI support
        - Supports "Plug and Play"
        - ACPI 5.1 compliance wake up events
        - Supports jumperfree
        - SMBIOS 2.3 support
        - CPU, VCORE_NB, DRAM, VPPM, PCH 1.05V, +1.8V, VDDP, PROM 2.5V, Voltage Multi-adjustment

    Grafik
        - n/a

    Audio
        - 7.1 CH HD Audio with Content Protection (Realtek ALC1220 Audio Codec)
        - Premium Blu-ray Audio support
        - Supports Surge Protection
        - Supports Purity Sound™ 4
        - Nichicon Fine Gold Series Audio Caps
        - 120dB SNR DAC with Differential Amplifier
        - TI NE5532 Premium Headset Amplifier for Front Panel Audio Connector (Supports up to 600 Ohm headsets)
        - Pure Power-In
        - Direct Drive Technology
        - PCB isolate shielding
        - Impedance Sensing on Line Out port
        - Individual PCB Layers for R/L Audio Channel
        - Gold Audio Jacks
        - 15μ Gold Audio Connector
        - Supports DTS Connect

    LAN
        - Gigabit LAN 10/100/1000 Mb/s
        - GigaLAN Intel® I211AT
        - Supports Wake-On-LAN
        - Supports Lightning/ESD Protection
        - Supports Energy Efficient Ethernet 802.3az
        - Supports PXE

    Drahtloses LAN
        - Intel® 802.11ac WiFi Module (Free Bundle)
        - Supports IEEE 802.11a/b/g/n/ac
        - Supports Dual-Band (2.4/5 GHz)
        - Supports high speed wireless connections up to 433Mbps
        - Supports Bluetooth 4.2 / 3.0 + High speed class II

    Steckplätze
        - 2 x PCI Express 3.0 x16 Slots (single at x16 (PCIE2); dual at x8 (PCIE2) / x8 (PCIE3))*
        - 1 x PCI Express 2.0 x16 Slot (PCIE5 @ x4 mode)**
        - 2 x PCI Express 2.0 x1 Slots
        - Supports AMD Quad CrossFireX™ and CrossFireX™
        - Supports NVIDIA® Quad SLI™ and SLI™
        - 1 x Vertical M.2 Socket (Key E) with the bundled WiFi-802.11ac module (on the rear I/O)
        - 15μ Gold Contact in VGA PCIe Slot (PCIE2)

        *Supports NVMe SSD as boot disks

        **If PCIE5 slot is occupied, M2_2 will be disabled

    Storage
        - 8 x SATA3 6.0 Gb/s Connectors, support RAID (RAID 0, RAID 1 and RAID 10), NCQ, AHCI and Hot Plug
        - 2 x SATA3 6.0 Gb/s Connectors by ASMedia ASM1061, support NCQ, AHCI and Hot Plug
        - 1 x Ultra M.2 Socket (M2_1), supports M Key type 2242/2260/2280 M.2 SATA3 6.0 Gb/s module and M.2 PCI Express module up to Gen3 x4 (32 Gb/s)
        - 1 x M.2 Socket (M2_2), supports M Key type 2230/2242/2260/2280 M.2 PCI Express module up to Gen2 x4 (20 Gb/s)*

        *If M2_2 is occupied, PCIE5 slot will be disabled
        Supports NVMe SSD as boot disks
        Supports ASRock U.2 Kit

    Anschluss
        - 1 x Power LED and Speaker Header
        - 1 x AMD Fan LED Header
        - 2 x RGB LED Headers*
        - 1 x CPU Fan Connector (4-pin)**
        - 1 x CPU Optional/Water Pump Fan Connector (4-pin) (Smart Fan Speed Control)***
        - 2 x Chassis Fan Connectors (4-pin) (Smart Fan Speed Control)****
        - 1 x Chassis Optional/Water Pump Fan Connector (4-pin) (Smart Fan Speed Control)*****
        - 1 x 24 pin ATX Power Connector (Hi-Density Power Connector)
        - 1 x 8 pin 12V Power Connector (Hi-Density Power Connector)
        - 1 x Front Panel Audio Connector (15μ Gold Audio Connector)
        - 1 x AMD LED Fan USB Header
        - 2 x USB 2.0 Headers (Support 4 USB 2.0 ports) (Supports ESD Protection)
        - 2 x USB 3.0 Headers (Support 4 USB 3.0 ports) (Supports ESD Protection)
        - 1 x Dr. Debug with LED

        *Supports up to 12V/3A, 36W LED Strip

        **The CPU Fan Connector supports the CPU fan of maximum 1A (12W) fan power.

        ***The CPU Optional/Water Pump Fan supports the water cooler fan of maximum 1.5A (18W) fan power.

        ****The Chassis Optional/Water Pump Fan supports the water cooler fan of maximum 1.5A (18W) fan power.

        *****CPU_FAN1, CHA_FAN1, CHA_FAN2 can auto detect if 3-pin or 4-pin fan is in use.

    Blende
        - 2 x Antenna Ports
        - 1 x PS/2 Mouse/Keyboard Port
        - 1 x Optical SPDIF Out Port
        - 1 x USB 3.1 Type-A Port (10 Gb/s) (Supports ESD Protection)
        - 1 x USB 3.1 Type-C Port (10 Gb/s) (Supports ESD Protection)
        - 6 x USB 3.0 Ports (Supports ESD Protection)
        - 1 x RJ-45 LAN Port with LED (ACT/LINK LED and SPEED LED)
        - 1 x Clear CMOS Switch
        - HD Audio Jacks: Rear Speaker / Central / Bass / Line in / Front Speaker / Microphone (Gold Audio Jacks)

    Software und UEFI

        Software
        - ASRock A-Tuning

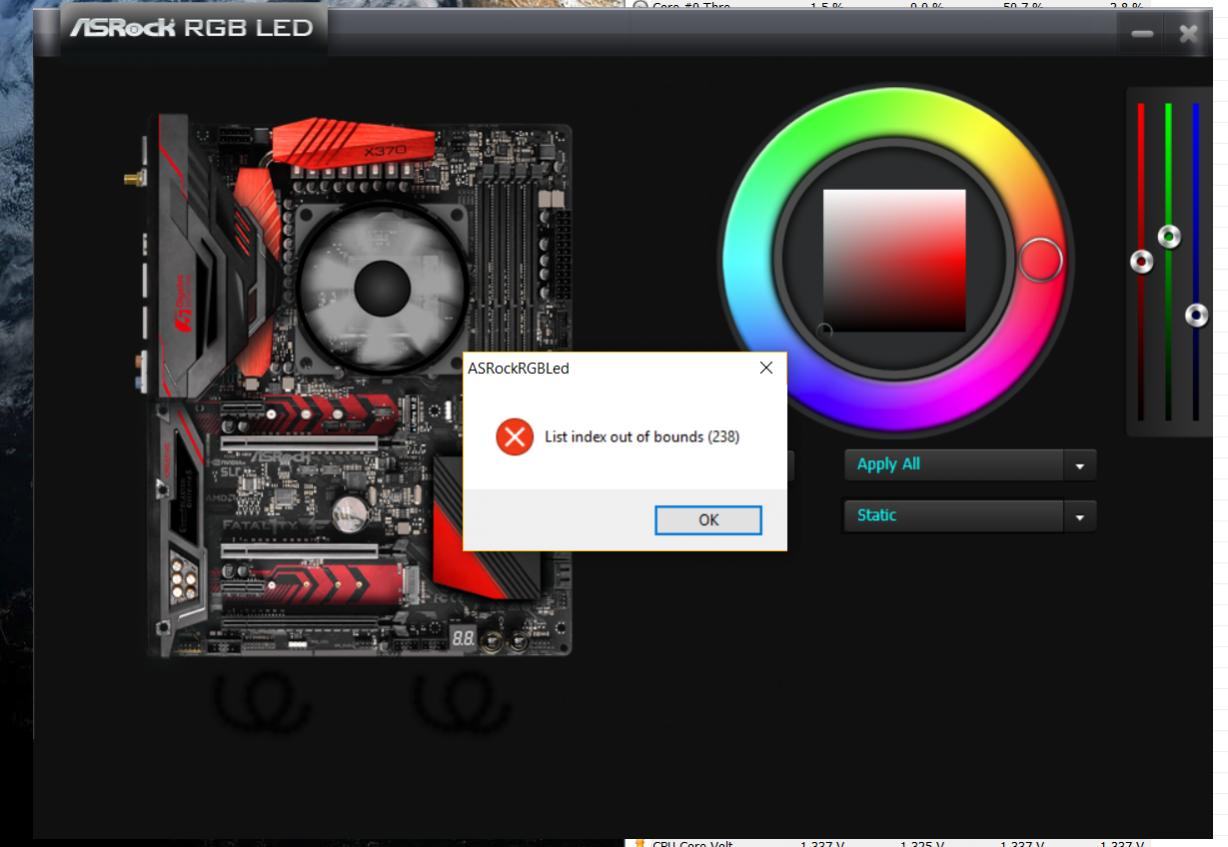

        - ASRock RGB LED
        - ASRock APP Charger
        - ASRock XFast LAN*

        UEFI
        - ASRock Full HD UEFI
        - ASRock Instant Flash
        - ASRock Internet Flash
        - ASRock Crashless BIOS
        - ASRock Easy RAID Installer

        *These utilities can be downloaded from ASRock Live Update & APP Shop.

    Support-CD
        - Drivers, Utilities, AntiVirus Software (Trial Version), Google Chrome Browser and Toolbar

    Produktzubehör
        - Quick Installation Guide, Support CD, I/O Shield
        - 4 x SATA Data Cables
        - 1 x ASRock SLI_HB_Bridge_2S Card
        - 2 x ASRock WiFi 2.4/5 GHz Antennas
        - 2 x Screws for M.2 Sockets

    Hardware überwachung
        - Temperature Sensing: CPU, CPU Optional/Water Pump, Chassis, Chassis Optional/Water Pump Fans
        - Fan Tachometer: CPU, CPU Optional/Water Pump, Chassis, Chassis Optional/Water Pump Fans
        - Quiet Fan (Auto adjust chassis fan speed by CPU temperature): CPU, CPU Optional/Water Pump, Chassis, Chassis Optional/Water Pump Fans
        - Fan Multi-Speed Control: CPU, CPU Optional/Water Pump, Chassis, Chassis Optional/Water Pump Fans
        - Voltage monitoring: +12V, +5V, +3.3V, CPU Vcore, VCORE_NB, DRAM, PCH 1.05V, +1.8V, VDDP

    Formfaktor
        - ATX Form Factor: 12.0-in x 9.6-in, 30.5 cm x 24.4 cm

    Betriebssystem
        - Microsoft® Windows® 10 64-bit*

        *For the updated Windows® 10 driver, please visit ASRock's website for details.

    Zertifizierungen
        - FCC, CE
        - ErP/EuP ready (ErP/EuP ready power supply is required)

Fatal1ty X370 Professional Gaming

  • Audio-Software:
    Creative Sound Blaster Cinema 3
  • Network zusätzlich:
    1 Aquantia 5 Gigabit Lan (10|100|1000|2500|5000 Mb/s - Aquantia AQC108)
  • Onboard:
    1 COM Port Header, 1 TPM Header, 1 Power Switch, 1 Reset Switch
  • Vollständige Spezifikationen:
    Code:
    Gaming Armor
        Power
        - Hi-Density Power Connectors (24 pin and 8 pin)
        Memory
        - 15μ Gold Contact in DIMM Slots
        VGA Card
        - 15μ Gold Contact in VGA PCIe Slot (PCIE2)
        Internet
        - AQUANTIA 5G LAN
        - Intel® LAN
        Cooling
        - XXL Aluminum Alloy Heatsink
        - Heat Pipe Design
        Audio
        - Creative Sound Blaster™ Cinema 3

    Einzigartige Features
        ASRock USB 3.1
        - ASRock USB 3.1 Type-A Port (10 Gb/s)
        - ASRock USB 3.1 Type-C Port (10 Gb/s)
        ASRock Super Alloy
        - XXL Aluminum Alloy Heatsink
        - Premium 60A Power Choke
        - Premium Memory Alloy Choke (Reduces 70% core loss compared to iron powder choke)
        - Dual-Stack MOSFET (DSM)
        - Nichicon 12K Black Caps (100% Japan made high quality conductive polymer capacitors)
        - I/O Armor
        - Matte Black PCB
        - High Density Glass Fabric PCB
        - 2oz Copper PCB
        AQUANTIA 5G LAN
        Intel® 802.11ac WiFi
        ASRock Steel Slots
        ASRock Ultra M.2 (PCIe Gen3 x4 & SATA3)
        ASRock Ultra USB Power
        ASRock Full Spike Protection (for all USB, Audio, LAN Ports)
        ASRock Live Update & APP Shop

    CPU
        - Supports AMD AM4 Socket Ryzen Series CPUs (Summit Ridge)
        - IR Digital PWM
        - 16 Power Phase design
        - Supports 300W EX OC
        - Supports ASRock Hyper BCLK Engine II

    Chipsatz
        - AMD Promontory X370

    Arbeitsspeicher
        - Dual Channel DDR4 Memory Technology
        - 4 x DDR4 DIMM Slots
        - Supports DDR4 3200+(OC)/2933(OC)/2667/2400/2133 ECC & non-ECC, un-buffered memory*
        - Max. capacity of system memory: 64GB**
        - 15μ Gold Contact in DIMM Slots

        *Please refer to Memory Support List on ASRock's website for more information.
        Please refer to below table for DDR4 UDIMM maximum frequency support.
        Ryzen Series CPUs:
        UDIMM Memory Slot    Frequency(MHZ)
        A1    A2    B1    B2
        -    SR    -    -    2667
        -    DR    -    -    2667
        -    SR    -    SR    2667
        -    DR    -    DR    2400-2667
        SR    SR    SR    SR    2133-2400
        SR/DR    DR    SR/DR    DR    1866-2133


        SR: Single rank DIMM, 1Rx4 or 1Rx8 on DIMM module label
        DR: Dual rank DIMM, 2Rx4 or 2Rx8 on DIMM module label

        **Due to the operating system limitation, the actual memory size may be less than 4GB for the reservation for system usage under Windows® 32-bit OS. For Windows® 64-bit OS with 64-bit CPU, there is no such limitation.

    BIOS
        - 128Mb AMI UEFI Legal BIOS with GUI support
        - Supports "Plug and Play"
        - ACPI 5.1 compliance wake up events
        - Supports jumperfree
        - SMBIOS 2.3 support
        - CPU, VCORE_NB, DRAM, VPPM, PCH 1.05V, +1.8V, VDDP, PROM 2.5V, Voltage Multi-adjustment

    Grafik
        - n/a

    Audio
        - 7.1 CH HD Audio with Content Protection (Realtek ALC1220 Audio Codec)
        - Premium Blu-ray Audio support
        - Supports Surge Protection
        - Nichicon Fine Gold Series Audio Caps
        - 120dB SNR DAC with Differential Amplifier
        - TI NE5532 Premium Headset Amplifier for Front Panel Audio Connector (Supports up to 600 Ohm headsets)
        - Pure Power-In
        - Direct Drive Technology
        - PCB Isolate Shielding
        - Impedance Sensing on Line Out port
        - Individual PCB Layers for R/L Audio Channel
        - RGB LED
        - Gold Audio Jacks
        - 15μ Gold Audio Connector
        - Supports Creative Sound Blaster™ Cinema 3

    LAN
        1 x 5 Gigabit LAN 100/1000/2500/5000 Mb/s (AQUANTIA AQC108):
        - Supports Wake-On-LAN
        - Supports Lightning/ESD Protection
        - Supports PXE
        1 x Intel® Gigabit LAN 10/100/1000 Mb/s (1 x Intel® I211AT):
        - Supports Wake-On-LAN
        - Supports Lightning/ESD Protection
        - Supports Energy Efficient Ethernet 802.3az
        - Supports PXE

    Drahtloses LAN
        - Intel® 802.11ac WiFi Module (Free Bundle)
        - Supports IEEE 802.11a/b/g/n/ac
        - Supports Dual-Band (2.4/5 GHz)
        - Supports high speed wireless connections up to 433Mbps
        - Supports Bluetooth 4.2 / 3.0 + High speed class II

    Steckplätze
        - 2 x PCI Express 3.0 x16 Slots (single at x16 (PCIE2); dual at x8 (PCIE2) / x8 (PCIE3))*
        - 1 x PCI Express 2.0 x16 Slot (PCIE5 @ x4 mode)
        - 2 x PCI Express 2.0 x1 Slots
        - Supports AMD Quad CrossFireX™ and CrossFireX™
        - Supports NVIDIA® Quad SLI™ and SLI™
        - 1 x Vertical M.2 Socket (Key E) with the bundled WiFi-802.11ac module (on the rear I/O)
        - 15μ Gold Contact in VGA PCIe Slot (PCIE2)

        *Supports NVMe SSD as boot disks
        If PCIE5 slot is occupied, M2_2 will be disabled

    Storage
        - 8 x SATA3 6.0 Gb/s Connectors, support RAID (RAID 0, RAID 1 and RAID 10), NCQ, AHCI and Hot Plug
        - 2 x SATA3 6.0 Gb/s Connectors by ASMedia ASM1061, support NCQ, AHCI and Hot Plug
        - 1 x Ultra M.2 Socket (M2_1), supports M Key type 2242/2260/2280 M.2 SATA3 6.0 Gb/s module and M.2 PCI Express module up to Gen3 x4 (32 Gb/s)*
        - 1 x M.2 Socket (M2_2), supports M Key type 2230/2242/2260/2280 M.2 PCI Express module up to Gen2 x4 (20 Gb/s)*

        *If M2_2 is occupied, PCIE5 slot will be disabled
        Supports NVMe SSD as boot disks
        Supports ASRock U.2 Kit

    Anschluss
        - 1 x COM Port Header
        - 1 x TPM Header
        - 1 x Power LED and Speaker Header
        - 1 x AMD Fan LED Header
        - 2 x RGB LED Headers*
        - 1 x CPU Fan Connector (4-pin)**
        - 1 x CPU Optional/Water Pump Fan Connector (4-pin) (Smart Fan Speed Control)***
        - 2 x Chassis Fan Connectors (4-pin) (Smart Fan Speed Control)
        - 1 x Chassis Optional/Water Pump Fan Connector (4-pin) (Smart Fan Speed Control)****
        - 1 x 24 pin ATX Power Connector (Hi-Density Power Connector)
        - 1 x 8 pin 12V Power Connector (Hi-Density Power Connector)
        - 1 x Front Panel Audio Connector (15μ Gold Audio Connector)
        - 1 x AMD LED Fan USB Header
        - 2 x USB 2.0 Headers (Support 4 USB 2.0 ports) (Supports ESD Protection)
        - 2 x USB 3.0 Headers (Support 4 USB 3.0 ports) (Supports ESD Protection)
        - 1 x Dr. Debug with LED
        - 1 x Power Switch with LED
        - 1 x Reset Switch with LED

        *Supports up to 12V/3A, 36W LED Strip

        **The CPU Fan Connector supports the CPU fan of maximum 1A (12W) fan power.

        ***The CPU Optional/Water Pump Fan supports the water cooler fan of maximum 1.5A (18W) fan power.

        ****The Chassis Optional/Water Pump Fan supports the water cooler fan of maximum 1.5A (18W) fan power.
        CPU_FAN1, CHA_FAN1, CHA_FAN2 can auto detect if 3-pin or 4-pin fan is in use.

    Blende
        - 2 x Antenna Ports
        - 1 x PS/2 Mouse/Keyboard Port
        - 1 x Optical SPDIF Out Port
        - 1 x USB 3.1 Type-A Port (10 Gb/s) (Supports ESD Protection)
        - 1 x USB 3.1 Type-C Port (10 Gb/s) (Supports ESD Protection)*
        - 6 x USB 3.0 Ports (Supports ESD Protection)**
        - 2 x RJ-45 LAN Ports with LED (ACT/LINK LED and SPEED LED)
        - 1 x Clear CMOS Switch
        - HD Audio Jacks: Rear Speaker / Central / Bass / Line in / Front Speaker / Microphone (Gold Audio Jacks)

        *Ultra USB Power is supported on USB3_5_6 ports.
        ACPI wake-up function is not supported on USB3_5_6 ports.

        **1 x Fatal1ty Mouse Port (USB 3.0) is included

    Software und UEFI

        Software
        - ASRock F-Stream
        - ASRock RGB LED
        - ASRock Key Master
        - ASRock APP Charger
        - ASRock XFast LAN*

        UEFI
        - ASRock Full HD UEFI
        - ASRock Instant Flash
        - ASRock Internet Flash
        - ASRock Crashless BIOS
        - ASRock Easy RAID Installer

        *These utilities can be downloaded from ASRock Live Update & APP Shop.

    Support-CD
        - Drivers, Utilities, AntiVirus Software (Trial Version), Google Chrome Browser and Toolbar

    Produktzubehör
        - Quick Installation Guide, Support CD, I/O Shield
        - 4 x SATA Data Cables
        - 1 x ASRock SLI_HB_Bridge_2S Card
        - 2 x ASRock WiFi 2.4/5 GHz Antennas
        - 2 x Screws for M.2 Sockets

    Hardware überwachung
        - Temperature Sensing: CPU, CPU Optional/Water Pump, Chassis, Chassis Optional/Water Pump Fans
        - Fan Tachometer: CPU, CPU Optional/Water Pump, Chassis, Chassis Optional/Water Pump Fans
        - Quiet Fan (Auto adjust chassis fan speed by CPU temperature): CPU, CPU Optional/Water Pump, Chassis, Chassis Optional/Water Pump Fans
        - Fan Multi-Speed Control: CPU, CPU Optional/Water Pump, Chassis, Chassis Optional/Water Pump Fans
        - Voltage monitoring: +12V, +5V, +3.3V, CPU Vcore, VCORE_NB, DRAM, PCH 1.05V, +1.8V, VDDP

    Formfaktor
        - ATX Form Factor: 12.0-in x 9.6-in, 30.5 cm x 24.4 cm

    Betriebssystem
        - Microsoft® Windows® 10 64-bit*

        *For the updated Windows® 10 driver, please visit ASRock's website for details.

    Zertifizierungen
        - FCC, CE
        - ErP/EuP ready (ErP/EuP ready power supply is required)


Links & Reviews:

Allgemeine Links

X370 Taichi:

Fatal1ty X370 Professional Gaming


UEFI History:

X370 Taichi:
Link Asrock
  • 2.00
    Update AGESA to 1.0.0.4a, Precision Boost - Adjusts clock speeds in 25MHz increments in BIOS setup
  • 2.20
    Update Agesa Version string "SummitPI-AM4 1.0.0.4a
  • 2.30
    Enhance OC setting for advanced Overclocker
  • 2.40
    Update AGESA to 1.0.0.6
  • 3.00
    Update AGESA to 1.0.0.6a
  • 3.10
    Update AGESA to 1.0.0.6b. No memory ABL(AGESA Boot Loader) or training changes. Add setup options to select SMART fan temperature source. Change default to monitor external CPU temperature. Windows update is available for version P3.00 or later.
  • 3.20
    With JEDEC 2666MHz DDR4 module, default set DDR4 frequency to 2666MHz. Test with SANMAX SMD4-U8G48MH-26VR and SMD4-U16G48MH-26VR.
  • 3.30
    Bridge BIOS
  • 4.40
    Update AGESA for future coming processors.
    * Before updating this BIOS, please update the BIOS to P3.30 firstly
  • 4.60
    Update AMD AGESA to PinnaclePI-AM4_1.0.0.1a.
    * Before updating this BIOS, please update the BIOS to P3.30 firstly
    (Einwurf: Wenn nicht das 4.40 schon drauf ist)
  • 4.70
    Enhance compatibility for Raven CPU with Intel WiFi.
    * Before updating this BIOS, please update the BIOS to P3.30 firstly
    (Einwurf: Wenn nicht das 4.40 oder höher schon drauf ist)
  • 4.80
    Update PinnaclePI-AM4_1.0.0.4
    * Before updating this BIOS, please update the BIOS to P3.30 firstly
    (Einwurf: Wenn nicht das 4.40 oder höher schon drauf ist)

Fatal1ty X370 Professional Gaming
Link Asrock
  • 2.00
    Update AGESA to 1.0.0.4a, Precision Boost - Adjusts clock speeds in 25MHz increments in BIOS setup
  • 2.20
    Update Agesa Version string "SummitPI-AM4 1.0.0.4a
  • 2.30
    Enhance OC setting for advanced Overclocker
  • 2.40
    Update AGESA to 1.0.0.6
  • 3.00
    Update AGESA to 1.0.0.6a
  • 3.10
    Update AGESA to 1.0.0.6b. No memory ABL(AGESA Boot Loader) or training changes. Add setup options to select SMART fan temperature source. Change default to monitor external CPU temperature. Windows update is available for version P3.00 or later.
  • 3.30
    Bridge BIOS
  • 4.40
    Update AGESA for future coming processors.
    * Before updating this BIOS, please update the BIOS to P3.30 firstly
  • 4.60
    Update AMD AGESA to PinnaclePI-AM4_1.0.0.1a.
    * Before updating this BIOS, please update the BIOS to P3.30 firstly
    (Einwurf: Wenn nicht das 4.40 schon drauf ist)
  • 4.70
    Enhance compatibility for Raven CPU with Intel WiFi.
    * Before updating this BIOS, please update the BIOS to P3.30 firstly
    (Einwurf: Wenn nicht das 4.40 oder höher schon drauf ist)
  • 4.80
    Update PinnaclePI-AM4_1.0.0.4
    * Before updating this BIOS, please update the BIOS to P3.30 firstly
    (Einwurf: Wenn nicht das 4.40 oder höher schon drauf ist)




Q&A:

Allgemeingültige Q&A:
  • Spannungsversorgung Bios
    It is our BIOS extra setting instead of a bug.
    Normally, users could only modify CPU internal voltage.
    But on this model, we mounted with extra PWM IC to let users control CPU external voltage.
    In BIOS \ OC Tweaker \ CPU Configuration \ CPU Voltage, this option is to adjust CPU internal voltage.
    In BIOS \ OC Tweaker \ Voltage Configuration \ Fixed (Offset) Voltage, this option is to adjust CPU external voltage.
    Note: If users set CPU internal voltage and CPU external voltage at the same time, CPU voltage would only change based on CPU external voltage setting.

    Quelle
  • Offizelle AMD Ram-Support Liste Agesia 1.0.0.6 (06-2017)

X370 Taichi:
  • folgt, sobald was gesammelt wird

Fatal1ty X370 Professional Gaming
  • folgt, sobald was gesammelt wird


CPU-Kühler & Ram Kompabilitäts-Liste

X370 Taichi:
Ram:

CPU-Kühler:

Fatal1ty X370 Professional Gaming
Ram:

CPU-Kühler:


OC:

  • AMD Ryzen Processor and AMD Ryzen Master Over-clocking User’s Guide
  • Overclockers Ryzen Overclocking Guide
  • AMD Ryzen (Zen) "Summit Ridge" Socket AM4 OC Thread
  • AMDs Community Update #4: Let's Talk DRAM! (RamSpecs)
  • P-State Values:
    Code:
    Values for P State Overclocking -
    FID (Clock Speed) 90 - 3600mhz, 91 = 3625, 92 = 3650, 93 = 3675, 94 = 3700, 95 = 3725, 96 = 3750, 97 = 3775, 98 = 3800, 99 = 3825,
    9a = 3850, 9b = 3875, 9c = 3900, 9d = 3925, 9e = 3950, 9f = 3975
    a0 = 4000, a1 = 4025 (my max sweetspot OC), a2 = 4050, a3 = 4075, a4 = 4100, a5 = 4125, a6 = 4150, a7 = 4175, a8 = 4200 = a9 = 4225, aa = 4250, ab = 4275, ac = 4300, ad = ugh you win the lottery.

    Values for DID (Increment adjustment adjuster and or bclk adjustments, not too sure what it does TBH, as I found an overclock that I was already comfortable with and have not spent much time with this yet, though looking at it more closely, here are the values) - 8 = 25 mhz increments, 9 =22.2196, a = 20 b = 18.18, c = 16.667, d (final recommendation) = 15.384mhz - 3943mhz cap).

    Values for VID Voltage Control = 30 = 1.25v, 2f = 1.256v, 2e, 1.2562v, 2d = 1.268, 2c = 1.275v, 2b = 1.2812v, 2a = 1.287v, 29 = 1.293v, 28 = 1.3v, 27 = 1.3062v, 26 = 1.3125v, 25 = 1.318v, 24 = 1.325v, 23 = 1.3312v, 22 = 1.3375v, 21 = 1.343v, 20 = 1.35v, 1f = 1.356v, 1e = 1.3625v, 1d = 1.368v, 1c = 1.375v, 1b = 1.3812v, 1a = 1.3875v, 19 = 1.3937v, 18 = 1.4v, 17 = 1.406v, 16 = 1.4125v, 15 = 1.418v, 14 = 1.425v, 13 = 1.4321v, 12 = 1.4375v, 11 = 1.443v, 10 = 1.45v, *next set is from f - a, 9 - 9 (1.45 - 1.55v), though be very careful overclocking in this voltage range*.
  • Ryzen Timing Checker
  • AMD Memory OC Showdown: Frequency vs. Memory Timings
  • Ryzen DRAM Calculator

Ergbenisse:
(Blau = Taichi | Rot = Prof Gamnig)
  • Ryzen Modell | Quelle | Geschwindigkeit | Spannung | LLC | Bios
  • R7 1700 | immortuos | 3,9Ghz | 1,35V| 3 | 2.00
  • R5 1600 | darkpope| 3,85Ghz| 1,28V | 3 | 2.40
  • R7 1800X | jc110 | 4,05Ghz| 1,3925V | 3 | 2.40
  • R7 1700 | Nimrais | 3,50 Ghz| 1,2V | 3 | 2.40
  • R7 1700x | HW-Mann | 4,075 Ghz| 1,488V | ? | 3.00
  • R7 1600x | 4Stroke | 4,09 Ghz| ca. 1,4V | ? | 3.20
  • R7 1600x | reinhardrudi | 4,0Ghz | 1,376V| 3 | 3.20
  • R7 1600x | 4Stroke | 3,9 Ghz | 1,256V | ? | 3.10


to be continued

Zuletzt bearbeitet:
Ich hatte kein Beta drauf.

Gesendet von meinem SM-G935F mit Tapatalk

Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
Ach du scheisse ... klasse.

Also selfbricked Mobos bei Asus fand ich schon echt arm, aber das AsRock das Problem nach wie vor nicht im Griff hat ist echt mies.

Irgendwie sind die Bretter von AsRock echt schicke Hardware, aber beim Bios kannstes einfach knicken.

Ich überlege echt aufs C6H zu wechseln.

Klar, alles dauert seine Zeit, aber alles in allem in Asus einfach besser wenn es ums Bios geht. Gerade beim Ramtakt.

Zumindest glaub ich mal, das alles was auf ASRock Webseite ist, keine Betas sind.

Gesendet von meinem SM-G935F mit Tapatalk

Nee das sind aktuell finale Versionen, dennoch ärgerlich, oder viel mehr DESWEGEN sehr ärgerlich.

Du machst mir gerade angst.

Nicht das ich wieder aufs falsche Pferd gesetzt hab ^^

Gesendet von meinem SM-G935F mit Tapatalk

Haste nicht, aber AsRock darf langsam echt mal bissel ausm A*sch kommen.

Da geb ich dir recht. ASUS scheint auch reichlich Probleme zu haben.

Gesendet von meinem SM-G935F mit Tapatalk

:d

Ja, auch bei denen, aber wenn man so mitliest und schaut, dann ist AsRock echt hinterher.

Ist bei AsRock eine Recovery Methode im Gespräch oder sowas? ( Dual Bios ... etc. )

Failcount beim Ram-OC find ich bei AsRock klasse.

Profile sind ja nun auch im UEFI drin - absolut Hammer!

OC schlägt fehl -> PC sagt garnichts mehr ?! Einfach CMOS clear via Blendenknopf -> Profil laden und ALLE Settings sind wieder wie zuvor.


JZ_ Wie weit bist du mit deinen Rams schon gekommen? Hast du mal 3333, 3466 oder höher stabil bekommen?

Was mich bei meinem Professional Gaming tierisch aufregt sind die verbuggten LEDs an meinem Chipsatz. Ich kann sie im Bios ausschalten, sobald ich aber boote ist das Ding wieder an und flackert teilweise. In Windows selbst kann ich mit der LED Software nicht viel anfangen, erstens saumäßig instabil, zweitens kann ich auch hier beim Chipsatz nicht ausschalten, es wird nur die Helligkeit stark gemindert. Leider kann ich auch die Farbe dort nicht wirklich anpassen, blau bleibt immer an. Ich bin da mit meinem Latein am Ende, ist das ein Hardwarefehler oder ein Softwareproblem?

Die LED's waren bei meinen auch Fehlerhaft. Unten Rechts ist die komplett ausgefallen und links beim Sound kam nur noch leichtes flackern. Fast nicht sichtbar.

Hoffentlich beim Austausch nicht.

Gesendet von meinem SM-G935F mit Tapatalk

Zuletzt bearbeitet:
Ich gebe ASRock noch ein bisschen Zeit dran zu werkeln, wenn das nicht wird muss meins auch zur RMA. Das Geblinke geht mir tierisch auf den Keks.
Wenn dieses RGB Gedöhns sein muss und man dafür extra zahlen muss dann doch bitte so dass es problemlos funktioniert und auch wirklich abschaltbar ist. Mein Chipsatzkühler kann nichts als blau leuchten.
Mensch was würde ich für ein OCF in der Farb- und Formgebung des Z170 OCF für AM4 geben, echt traurig dass es da keins für AM4 gibt :(
Andererseits sieht das X299 OCF einfach nur noch hässlich aus, von daher ist es kein Verlust wenn es auch so ausgesehen hätte.

Zuletzt bearbeitet:

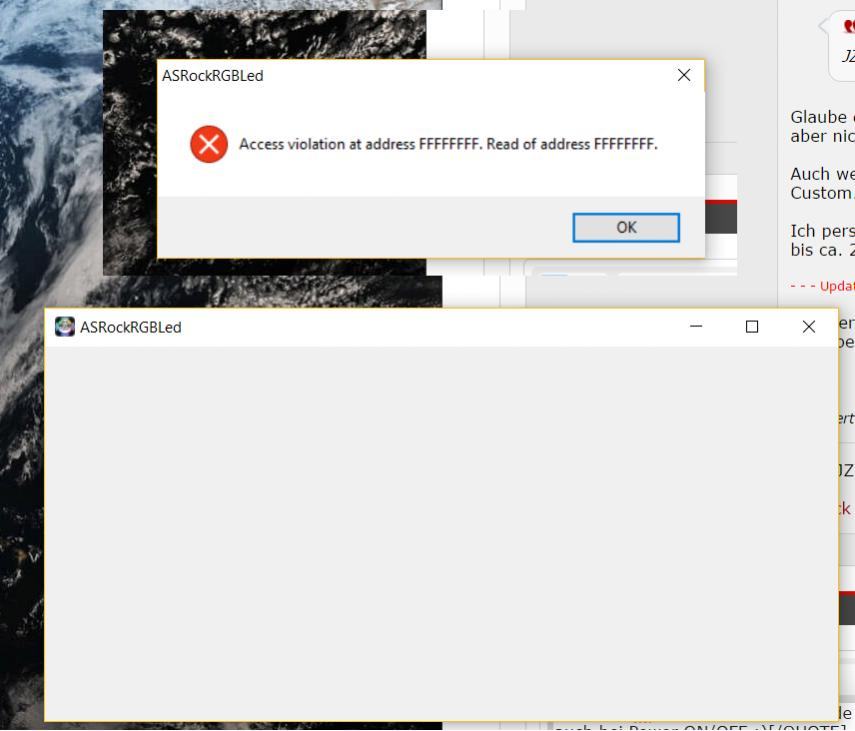

Die RGB LEDs waren das Erste, was ich im Bios abgeschaltet habe. Und es ist auch immer noch abgeschaltet.

Ich hab mal ein paar Minuten damit gespielt:
Testen:
Tool\RGB LED -> LED Channel 1 -> Controller static
-> RGB Werte setzen
und Apply to All Channels klicken
Lässt sich die Farbe einstellen? Das muss sofort sichtbar sein.
Auch die anderen Optionen mit Blink und Co. sollten sofort aktiv sein.

Ausschalten:
Tool\RGB LED -> LED Channel 1 -> Controller static
-> RGB Werte auf 0 setzen
und Apply to All Channels klicken

dann
Tool\RGB LED -> LED Channel 1 -> Controller OFF
und Apply to All Channels klicken

Und für alle anderen LED Channel Einträge wiederholen.

So ist und bleibt es abgeschaltet.

Mein Mainboard kommt heute zurück.

Gesendet von meinem SM-G935F mit Tapatalk

JZ_ Wie weit bist du mit deinen Rams schon gekommen? Hast du mal 3333, 3466 oder höher stabil bekommen?
Glaube das ist alles nur Kosmetik, es werden zwar mit AGESA 1006 einige Speicher mehr richtig erkannt, aber hohe Frequenzen sind häufig nur bootbar, aber nicht richtig stabil.

Auch wenn CB15 rennt, ist es auf Dauer nicht stabil. Beste Methode für mich um schnell eine Stabilität von Speichertakt zu sehen, ist Prime95 29.1 Custom. Rasseln dort schnell die Worker weg, liegt das an der hohen Speichertakt !!!

Ich persönlich bin ein wenig von AMD enttäuscht. Aber nicht, dass wir uns falsch verstehen. Solange man bei Standard bleibt und kompatible Speicher bis ca. 2666 MHz verwendet, ist es eine günstig Alternative zu Intel. Ich freue mich aber trotzdem auf X299 :d

- - - Updated - - -

Hab gerade RGB LED getestet. Neues Pro Gaming Board, blinkt rot-> Win10 RGB Software -> Apply All -> Klick auf ON/OFF -> LEDs aus und bleibt aus, auch bei Power ON/OFF :)

Zuletzt bearbeitet:
Also zwecks der hohen Frequenzen kann ich zustimmen mit einem Zusatz.

Es werden deutlich mehr Speicher bootbar und bis DDR4-2667 oder gar 2993 nutzbar. Dafür laufen nun aber auch die gängigen von zuvor eben mit wenigstens einer Taktstufe mehr, sprich bei mir wird aus 2933 stable nun 3200 stable.

Für 3333 muss ich schon auf 16-16-16-36 gehen. Muss heute nochmal mit ProcODT testen - aber so richtig verstehe ich das Settings nicht. Also ich kanns physikalisch nicht genau einordnen, sonst wüsste ich, was ich da tue.

Ich hab mir noch nen anderen Speichertest geladen "TPU Memtest 64" - der macht den Ram zu 97% voll und die CPU kocht nicht so hart dabei. Damit kann man nach 1h schon sehr sicher sein.

Prime sagt bei mir nur ein was zum Ram OC -> " Geht, ich mecker nicht. " oder " Geht nicht. Ich mach den PC ganz aus ... tschüssi. " :d



Naja je nach X299 Preisen, muss ich leider Gottes nochmal einkaufen. ;)

Es geht ja nicht um den reinen Speichertest, sondern wie bei einer Belastung der CPU <-> Memorycontroller sich mit der Speichertakt verträgt und da eignet sich Prime95 29.1 meiner Meinung nach am besten für ;)

- - - Updated - - -

Nachtrag:

Du musst bei Prime95 Custom keinen Speicherbereich definieren ;)

Ich teste dann noch mal. ;)

Les gerade noch in anderen Foren nach - manchmal verpasst man ja was.

PS: Ich bekomm meinen Ryzen trotz NH-D15SE kaum gekühlt. Bei Prime auf allen Kernen erreiche ich locker 75°C aktuell. Sehr warm hier in der Wohnung.

Board zurück.

Drückt die Daumen das nichts jetzt schiefgeht ^^

Gesendet von meinem SM-G935F mit Tapatalk

Hab gerade RGB LED getestet. Neues Pro Gaming Board, blinkt rot-> Win10 RGB Software -> Apply All -> Klick auf ON/OFF -> LEDs aus und bleibt aus, auch bei Power ON/OFF :)

Ja diese Software :/
Meine Erfahrungen damit, 20 mal geöffnet 17 mal davon beim umstellen gecrasht: "ASRRGBLED funktioniert nicht mehr" oder das hier:
ASRRGBLED Fail.jpg
Da kam erst das obere Fenster, danach das untere.

Deine Anleitung habe ich bereits zu beginn versucht, es lässt sich auch schön alles ausschalten, alles außer den verdammten Chipsatz LEDs. Ich bin da jetzt langsam echt tierisch sauer dass sowas bei einem 300€ Board vorkommt.

Edit: achja das gibts auch noch immer mal wieder: ASRRGBLED Fail V2.0.jpg

Achja das 2.36 Bios hat bei mir auch die Lüftersteuerung zerschossen, CHA Fan 1 kann noch ganz normal gesteuert werden, CHA 3 und CPU 1 laufen permanent mit 12V, vollkommen egal was ich im Bios einstelle.

Grade im Bios nochmal alles versucht, diese LEDs kann man bei mir nicht ausschalten, allerdings scheinen die Chipsatz LEDs auch immer angesprochen zu werden wenn man einen anderen Kanal ändert. Bedeutet also egal welchen Kanal ich ändere, der Chipsatz macht das gleiche (natürlich alles außer ausschalten), er kann aber nur blau und ein bläuliches weiß, rot und grün gehen dort garnicht.
Dabei will ich den Käse doch einfach nur ausschalten, das frisst selbst bei abgeschaltetem PC 3,8 W unnötigen Strom.

Zuletzt bearbeitet:
Dann musst du mal ein ClearCMOS machen und im BIOS die Taste F7 für die optimalen Defaults vorladen. Ich mache das nicht nur bei einem Board und bisher hat die Software RGB immer funktioniert. Hast du evt. eine alte Version ?

Ist mir bei dir echt ein Rätsel :/

Zuletzt bearbeitet:
Board zurück.

Drückt die Daumen das nichts jetzt schiefgeht ^^

Gesendet von meinem SM-G935F mit Tapatalk

Drück!!

Nachdem ich gestern ein bischen weiter getestet hab, incl. der Vorschlags von JZ im Killer-Forum, funktioniert bei erst einmal alles. Der Speicher läuft nur mit dem XMÜ-Profil auf 2933 (automatisch werdn bei mir mit 2.36 Bios 1,1V am SOC angelegt ..), P0 laüft 3,8 Ghz und er taktet im Idle brav runter auf 1,55 Mhz.

@immoruos
Hast Du das LED-Geblinkei m Bios komplett ausgeschaltet? Bei mir funktioniert es. Ansonsten mal wirklich die Defaults laden.

Update:
Bei mir startet das RGB Tool unter Windows gar nicht

Zuletzt bearbeitet:
So, darf mit Freude verkünden, das alles sauber durchgelaufen ist.

Wir sind wieder auf Risiko gegangen, und haben alle 4 Speicher eingesetzt.

Also hatte das erste Board aufjedenfall einen weg.

Jetzt funkionieren auch die LED's richtig.

Gesendet von meinem SM-G935F mit Tapatalk

Zuletzt bearbeitet:
So, darf mit Freude verkünden, das alles sauber durchgelaufen ist.
Glückwunsch!


Ich konnte mit dem Ryzen System keinen MemTest86 BootStick erzeugen (altes 500MB USB2 oder gar 1.1?).
Ich habe aber noch meinen mittlerweile 9 Jahre alten (Haupt)Rechner (DFI LANPARTY LT X48-T2R), damit ging es.
Zunächst bekam ich ein blinkendes Bios, wenn dieser Stick im Ryzen Board steckte (also der komplette Screen blinkte).
Erst nach Umstellen von USB2/USB1 support von Auto auf Enabled im Bios verschwand der Blink Effekt und der Stick funktioniert nun.
(Möglicherweise könnte ich ihn jetzt auch mit dem Asrock erzeugen...)

Nun läuft im Asrock Board eben MemTest86, bislang eine halbe Stunde, 36%.

Perfekt, wie hast du das gemacht? ;)

Und das bei den Temperaturen ein Traum.

Zuletzt bearbeitet:
Ungefähr eine Stunde lang rumprobiert und gefummelt.

- - - Updated - - -

Cinebench R15...


Aida64Extreme Tests ...
READ--------------WRITE--------------COPY--------------LATENCY




Und nochmal mit 3600 14-14-14-34 1T und OHNE BCLK OC...


Zuletzt bearbeitet:
Ich bin am Überlegen mir entweder das ASUS Crosshair VI Hero oder das x370 Taichi von ASRock zu kaufen. Würdet ihr mir das x370 Taichi empfehlen?

Hardwareluxx setzt keine externen Werbe- und Tracking-Cookies ein. Auf unserer Webseite finden Sie nur noch Cookies nach berechtigtem Interesse (Art. 6 Abs. 1 Satz 1 lit. f DSGVO) oder eigene funktionelle Cookies. Durch die Nutzung unserer Webseite erklären Sie sich damit einverstanden, dass wir diese Cookies setzen. Mehr Informationen und Möglichkeiten zur Einstellung unserer Cookies finden Sie in unserer Datenschutzerklärung.


Zurück
Oben Unten refresh
