[Sammelthread] Asrock X370 Taichi / Fatal1ty X370 Professional Gaming

Sammelthread Asrock X370 Taichi / Fatal1ty X370 Professional Gaming

attachment.php



X370 Taichi

-Herstellerlink- -Handbuch- -Preisvergleich-
attachment.php





Fatal1ty X370 Professional Gaming

-Herstellerlink- -Handbuch- -Preisvergleich-
attachment.php

​

Inhaltsverzeichnis:

  • Spezifikationen
  • Links & Reviews
  • UEFI History
  • Q&A
  • Ram & Kühler Kompabilitäts-Liste

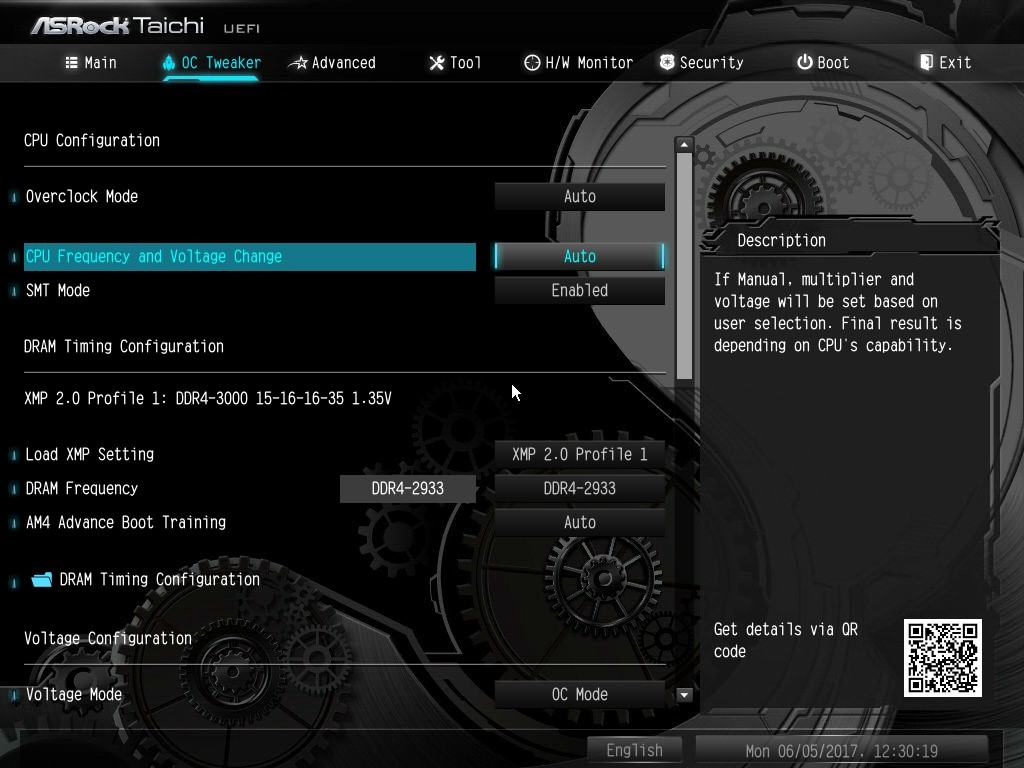

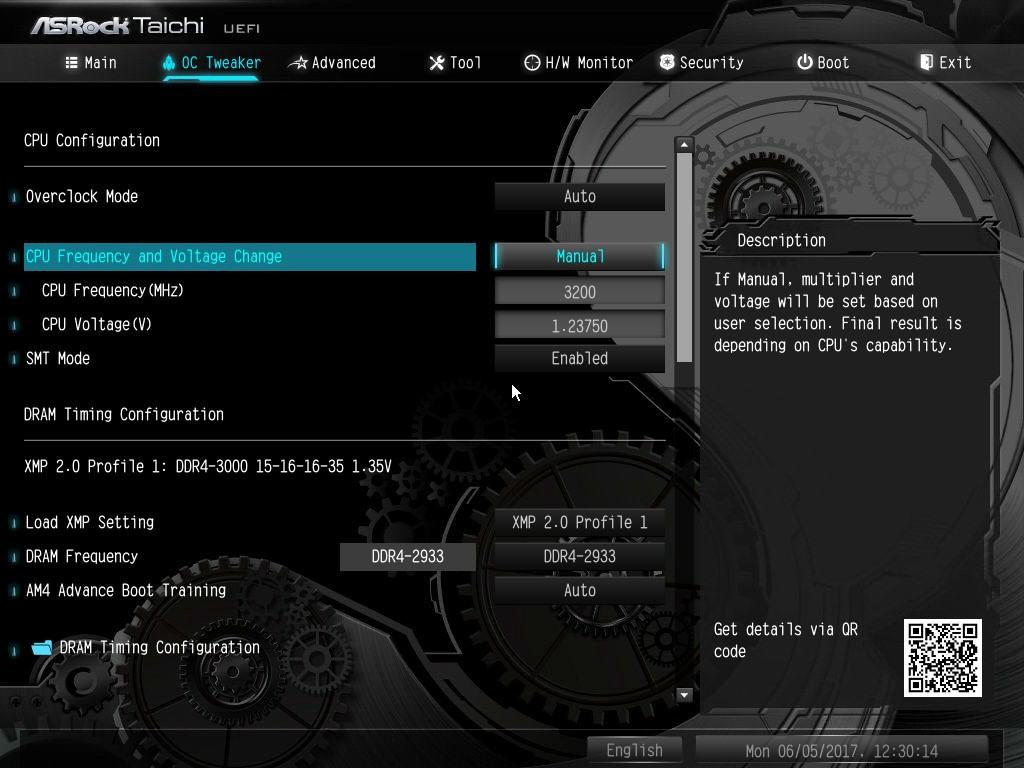

  • OC


Technische Daten / Spezifikationen:

Gemeinsame Technische Spezifikationen:

  • CPU:
    AMD AM4 Socket Ryzen Series (Summit Ridge)
  • Chipsatz:
    AMD X370 Promontory
  • Memory:
    Supports DDR4 3200+ (OC)
  • Expansion-Slots:
    2 PCIe 3.0 x16 (16/0 - 8/8), 1 PCIe 2.0 x16, 2 PCIe 2.0 x1, 1 M.2 (Key E - belegt mit WiFI-BT-Modul)
  • Storage:
    10 Sata3, 1 UltraM.2 (PCIe Gen3 x4 & Sata3), 1 M.2 (PCIe Gen2 x4)
  • USB:
    2 USB 3.1 (Type-A, Type-C), 10 USB 3.0 (4 Front, 6 Rear)
  • Network :
    1 Intel Gigabit Lan (10|100|1000 Mb/s - Intel I211AT), 1 Intel 802.11ac (IEEE 802.11a/b/g/n/ac, Dual-Band (2,4|5Ghz))
  • Audio:
    7.1 Channel HD Audio (Realtek ALC 1220)
  • Others:
    1 PS/2 Maose/Keyboard-Port (with Y-Cable Support), 1 Clear CMOS Switch
X370 Taichi:

  • Audio-Software:
    Purity Sound 4
  • Vollständige Spezifikationen:
    Code:
    Einzigartige Features
    ASRock USB 3.1
    - ASRock USB 3.1 Type-A Port (10 Gb/s)
    - ASRock USB 3.1 Type-C Port (10 Gb/s)
    ASRock Super Alloy
    - XXL Aluminum Alloy Heatsink
    - Premium 60A Power Choke
    - Premium Memory Alloy Choke (Reduces 70% core loss compared to iron powder choke)
    - Dual-Stack MOSFET (DSM)
    - Nichicon 12K Black Caps (100% Japan made high quality conductive polymer capacitors)
    - I/O Armor
    - Matte Black PCB
    - High Density Glass Fabric PCB
    - 2oz Copper PCB
    Intel® 802.11ac WiFi
    ASRock Steel Slots
    ASRock Ultra M.2 (PCIe Gen3 x4 & SATA3)
    ASRock Full Spike Protection (for all USB, Audio, LAN Ports)
    ASRock Live Update & APP Shop

CPU
    - Supports AMD AM4 Socket Ryzen Series CPUs (Summit Ridge)
    - IR Digital PWM
    - 16 Power Phase design
    - Supports 300W EX OC
    - Supports ASRock Hyper BCLK Engine II

Chipsatz
    - AMD Promontory X370

 Arbeitsspeicher
    - Dual Channel DDR4 Memory Technology
    - 4 x DDR4 DIMM Slots
    - Supports DDR4 3200+(OC)/2933(OC)/2667/2400/2133 ECC and non-ECC, un-buffered memory*
    - Max. capacity of system memory: 64GB**
    - 15μ Gold Contact in DIMM Slots

    *Please refer to Memory Support List on ASRock's website for more information.
    Please refer to below table for DDR4 UDIMM maximum frequency support.
    Ryzen Series CPUs:
    UDIMM Memory Slot    Frequency(MHZ)
    A1    A2    B1    B2
    -    SR    -    -    2667
    -    DR    -    -    2667
    -    SR    -    SR    2667
    -    DR    -    DR    2400-2667
    SR    SR    SR    SR    2133-2400
    SR/DR    DR    SR/DR    DR    1866-2133

    SR: Single rank DIMM, 1Rx4 or 1Rx8 on DIMM module label
    DR: Dual rank DIMM, 2Rx4 or 2Rx8 on DIMM module label

    **Due to the operating system limitation, the actual memory size may be less than 4GB for the reservation for system usage under Windows® 32-bit OS. For Windows® 64-bit OS with 64-bit CPU, there is no such limitation.

BIOS
    - 128Mb AMI UEFI Legal BIOS with GUI support
    - Supports "Plug and Play"
    - ACPI 5.1 compliance wake up events
    - Supports jumperfree
    - SMBIOS 2.3 support
    - CPU, VCORE_NB, DRAM, VPPM, PCH 1.05V, +1.8V, VDDP, PROM 2.5V, Voltage Multi-adjustment

Grafik
    - n/a

Audio
    - 7.1 CH HD Audio with Content Protection (Realtek ALC1220 Audio Codec)
    - Premium Blu-ray Audio support
    - Supports Surge Protection
    - Supports Purity Sound™ 4
    - Nichicon Fine Gold Series Audio Caps
    - 120dB SNR DAC with Differential Amplifier
    - TI NE5532 Premium Headset Amplifier for Front Panel Audio Connector (Supports up to 600 Ohm headsets)
    - Pure Power-In
    - Direct Drive Technology
    - PCB isolate shielding
    - Impedance Sensing on Line Out port
    - Individual PCB Layers for R/L Audio Channel
    - Gold Audio Jacks
    - 15μ Gold Audio Connector
    - Supports DTS Connect

LAN
    - Gigabit LAN 10/100/1000 Mb/s
    - GigaLAN Intel® I211AT
    - Supports Wake-On-LAN
    - Supports Lightning/ESD Protection
    - Supports Energy Efficient Ethernet 802.3az
    - Supports PXE

Drahtloses LAN
    - Intel® 802.11ac WiFi Module (Free Bundle)
    - Supports IEEE 802.11a/b/g/n/ac
    - Supports Dual-Band (2.4/5 GHz)
    - Supports high speed wireless connections up to 433Mbps
    - Supports Bluetooth 4.2 / 3.0 + High speed class II

Steckplätze
    - 2 x PCI Express 3.0 x16 Slots (single at x16 (PCIE2); dual at x8 (PCIE2) / x8 (PCIE3))*
    - 1 x PCI Express 2.0 x16 Slot (PCIE5 @ x4 mode)**
    - 2 x PCI Express 2.0 x1 Slots
    - Supports AMD Quad CrossFireX™ and CrossFireX™
    - Supports NVIDIA® Quad SLI™ and SLI™
    - 1 x Vertical M.2 Socket (Key E) with the bundled WiFi-802.11ac module (on the rear I/O)
    - 15μ Gold Contact in VGA PCIe Slot (PCIE2)

    *Supports NVMe SSD as boot disks

    **If PCIE5 slot is occupied, M2_2 will be disabled

Storage
    - 8 x SATA3 6.0 Gb/s Connectors, support RAID (RAID 0, RAID 1 and RAID 10), NCQ, AHCI and Hot Plug
    - 2 x SATA3 6.0 Gb/s Connectors by ASMedia ASM1061, support NCQ, AHCI and Hot Plug
    - 1 x Ultra M.2 Socket (M2_1), supports M Key type 2242/2260/2280 M.2 SATA3 6.0 Gb/s module and M.2 PCI Express module up to Gen3 x4 (32 Gb/s)
    - 1 x M.2 Socket (M2_2), supports M Key type 2230/2242/2260/2280 M.2 PCI Express module up to Gen2 x4 (20 Gb/s)*

    *If M2_2 is occupied, PCIE5 slot will be disabled
    Supports NVMe SSD as boot disks
    Supports ASRock U.2 Kit

Anschluss
    - 1 x Power LED and Speaker Header
    - 1 x AMD Fan LED Header
    - 2 x RGB LED Headers*
    - 1 x CPU Fan Connector (4-pin)**
    - 1 x CPU Optional/Water Pump Fan Connector (4-pin) (Smart Fan Speed Control)***
    - 2 x Chassis Fan Connectors (4-pin) (Smart Fan Speed Control)****
    - 1 x Chassis Optional/Water Pump Fan Connector (4-pin) (Smart Fan Speed Control)*****
    - 1 x 24 pin ATX Power Connector (Hi-Density Power Connector)
    - 1 x 8 pin 12V Power Connector (Hi-Density Power Connector)
    - 1 x Front Panel Audio Connector (15μ Gold Audio Connector)
    - 1 x AMD LED Fan USB Header
    - 2 x USB 2.0 Headers (Support 4 USB 2.0 ports) (Supports ESD Protection)
    - 2 x USB 3.0 Headers (Support 4 USB 3.0 ports) (Supports ESD Protection)
    - 1 x Dr. Debug with LED

    *Supports up to 12V/3A, 36W LED Strip

    **The CPU Fan Connector supports the CPU fan of maximum 1A (12W) fan power.

    ***The CPU Optional/Water Pump Fan supports the water cooler fan of maximum 1.5A (18W) fan power.

    ****The Chassis Optional/Water Pump Fan supports the water cooler fan of maximum 1.5A (18W) fan power.

    *****CPU_FAN1, CHA_FAN1, CHA_FAN2 can auto detect if 3-pin or 4-pin fan is in use.

Blende
    - 2 x Antenna Ports
    - 1 x PS/2 Mouse/Keyboard Port
    - 1 x Optical SPDIF Out Port
    - 1 x USB 3.1 Type-A Port (10 Gb/s) (Supports ESD Protection)
    - 1 x USB 3.1 Type-C Port (10 Gb/s) (Supports ESD Protection)
    - 6 x USB 3.0 Ports (Supports ESD Protection)
    - 1 x RJ-45 LAN Port with LED (ACT/LINK LED and SPEED LED)
    - 1 x Clear CMOS Switch
    - HD Audio Jacks: Rear Speaker / Central / Bass / Line in / Front Speaker / Microphone (Gold Audio Jacks)

Software und UEFI

    Software
    - ASRock A-Tuning
    - ASRock RGB LED
    - ASRock APP Charger
    - ASRock XFast LAN*

    UEFI
    - ASRock Full HD UEFI
    - ASRock Instant Flash
    - ASRock Internet Flash
    - ASRock Crashless BIOS
    - ASRock Easy RAID Installer

    *These utilities can be downloaded from ASRock Live Update & APP Shop.

Support-CD
    - Drivers, Utilities, AntiVirus Software (Trial Version), Google Chrome Browser and Toolbar

Produktzubehör
    - Quick Installation Guide, Support CD, I/O Shield
    - 4 x SATA Data Cables
    - 1 x ASRock SLI_HB_Bridge_2S Card
    - 2 x ASRock WiFi 2.4/5 GHz Antennas
    - 2 x Screws for M.2 Sockets

Hardware überwachung
    - Temperature Sensing: CPU, CPU Optional/Water Pump, Chassis, Chassis Optional/Water Pump Fans
    - Fan Tachometer: CPU, CPU Optional/Water Pump, Chassis, Chassis Optional/Water Pump Fans
    - Quiet Fan (Auto adjust chassis fan speed by CPU temperature): CPU, CPU Optional/Water Pump, Chassis, Chassis Optional/Water Pump Fans
    - Fan Multi-Speed Control: CPU, CPU Optional/Water Pump, Chassis, Chassis Optional/Water Pump Fans
    - Voltage monitoring: +12V, +5V, +3.3V, CPU Vcore, VCORE_NB, DRAM, PCH 1.05V, +1.8V, VDDP

Formfaktor
    - ATX Form Factor: 12.0-in x 9.6-in, 30.5 cm x 24.4 cm

Betriebssystem
    - Microsoft® Windows® 10 64-bit*

    *For the updated Windows® 10 driver, please visit ASRock's website for details.

Zertifizierungen
    - FCC, CE
    - ErP/EuP ready (ErP/EuP ready power supply is required)

Fatal1ty X370 Professional Gaming

  • Audio-Software:
    Creative Sound Blaster Cinema 3
  • Network zusätzlich:
    1 Aquantia 5 Gigabit Lan (10|100|1000|2500|5000 Mb/s - Aquantia AQC108)
  • Onboard:
    1 COM Port Header, 1 TPM Header, 1 Power Switch, 1 Reset Switch
  • Vollständige Spezifikationen:
    Code:
    Gaming Armor
    Power
    - Hi-Density Power Connectors (24 pin and 8 pin)
    Memory
    - 15μ Gold Contact in DIMM Slots
    VGA Card
    - 15μ Gold Contact in VGA PCIe Slot (PCIE2)
    Internet
    - AQUANTIA 5G LAN
    - Intel® LAN
    Cooling
    - XXL Aluminum Alloy Heatsink
    - Heat Pipe Design
    Audio
    - Creative Sound Blaster™ Cinema 3

Einzigartige Features
    ASRock USB 3.1
    - ASRock USB 3.1 Type-A Port (10 Gb/s)
    - ASRock USB 3.1 Type-C Port (10 Gb/s)
    ASRock Super Alloy
    - XXL Aluminum Alloy Heatsink
    - Premium 60A Power Choke
    - Premium Memory Alloy Choke (Reduces 70% core loss compared to iron powder choke)
    - Dual-Stack MOSFET (DSM)
    - Nichicon 12K Black Caps (100% Japan made high quality conductive polymer capacitors)
    - I/O Armor
    - Matte Black PCB
    - High Density Glass Fabric PCB
    - 2oz Copper PCB
    AQUANTIA 5G LAN
    Intel® 802.11ac WiFi
    ASRock Steel Slots
    ASRock Ultra M.2 (PCIe Gen3 x4 & SATA3)
    ASRock Ultra USB Power
    ASRock Full Spike Protection (for all USB, Audio, LAN Ports)
    ASRock Live Update & APP Shop

CPU
    - Supports AMD AM4 Socket Ryzen Series CPUs (Summit Ridge)
    - IR Digital PWM
    - 16 Power Phase design
    - Supports 300W EX OC
    - Supports ASRock Hyper BCLK Engine II

Chipsatz
    - AMD Promontory X370

Arbeitsspeicher
    - Dual Channel DDR4 Memory Technology
    - 4 x DDR4 DIMM Slots
    - Supports DDR4 3200+(OC)/2933(OC)/2667/2400/2133 ECC & non-ECC, un-buffered memory*
    - Max. capacity of system memory: 64GB**
    - 15μ Gold Contact in DIMM Slots

    *Please refer to Memory Support List on ASRock's website for more information.
    Please refer to below table for DDR4 UDIMM maximum frequency support.
    Ryzen Series CPUs:
    UDIMM Memory Slot    Frequency(MHZ)
    A1    A2    B1    B2
    -    SR    -    -    2667
    -    DR    -    -    2667
    -    SR    -    SR    2667
    -    DR    -    DR    2400-2667
    SR    SR    SR    SR    2133-2400
    SR/DR    DR    SR/DR    DR    1866-2133


    SR: Single rank DIMM, 1Rx4 or 1Rx8 on DIMM module label
    DR: Dual rank DIMM, 2Rx4 or 2Rx8 on DIMM module label

    **Due to the operating system limitation, the actual memory size may be less than 4GB for the reservation for system usage under Windows® 32-bit OS. For Windows® 64-bit OS with 64-bit CPU, there is no such limitation.

BIOS
    - 128Mb AMI UEFI Legal BIOS with GUI support
    - Supports "Plug and Play"
    - ACPI 5.1 compliance wake up events
    - Supports jumperfree
    - SMBIOS 2.3 support
    - CPU, VCORE_NB, DRAM, VPPM, PCH 1.05V, +1.8V, VDDP, PROM 2.5V, Voltage Multi-adjustment

Grafik
    - n/a

Audio
    - 7.1 CH HD Audio with Content Protection (Realtek ALC1220 Audio Codec)
    - Premium Blu-ray Audio support
    - Supports Surge Protection
    - Nichicon Fine Gold Series Audio Caps
    - 120dB SNR DAC with Differential Amplifier
    - TI NE5532 Premium Headset Amplifier for Front Panel Audio Connector (Supports up to 600 Ohm headsets)
    - Pure Power-In
    - Direct Drive Technology
    - PCB Isolate Shielding
    - Impedance Sensing on Line Out port
    - Individual PCB Layers for R/L Audio Channel
    - RGB LED
    - Gold Audio Jacks
    - 15μ Gold Audio Connector
    - Supports Creative Sound Blaster™ Cinema 3

LAN
    1 x 5 Gigabit LAN 100/1000/2500/5000 Mb/s (AQUANTIA AQC108):
    - Supports Wake-On-LAN
    - Supports Lightning/ESD Protection
    - Supports PXE
    1 x Intel® Gigabit LAN 10/100/1000 Mb/s (1 x Intel® I211AT):
    - Supports Wake-On-LAN
    - Supports Lightning/ESD Protection
    - Supports Energy Efficient Ethernet 802.3az
    - Supports PXE

Drahtloses LAN
    - Intel® 802.11ac WiFi Module (Free Bundle)
    - Supports IEEE 802.11a/b/g/n/ac
    - Supports Dual-Band (2.4/5 GHz)
    - Supports high speed wireless connections up to 433Mbps
    - Supports Bluetooth 4.2 / 3.0 + High speed class II

Steckplätze
    - 2 x PCI Express 3.0 x16 Slots (single at x16 (PCIE2); dual at x8 (PCIE2) / x8 (PCIE3))*
    - 1 x PCI Express 2.0 x16 Slot (PCIE5 @ x4 mode)
    - 2 x PCI Express 2.0 x1 Slots
    - Supports AMD Quad CrossFireX™ and CrossFireX™
    - Supports NVIDIA® Quad SLI™ and SLI™
    - 1 x Vertical M.2 Socket (Key E) with the bundled WiFi-802.11ac module (on the rear I/O)
    - 15μ Gold Contact in VGA PCIe Slot (PCIE2)

    *Supports NVMe SSD as boot disks
    If PCIE5 slot is occupied, M2_2 will be disabled

Storage
    - 8 x SATA3 6.0 Gb/s Connectors, support RAID (RAID 0, RAID 1 and RAID 10), NCQ, AHCI and Hot Plug
    - 2 x SATA3 6.0 Gb/s Connectors by ASMedia ASM1061, support NCQ, AHCI and Hot Plug
    - 1 x Ultra M.2 Socket (M2_1), supports M Key type 2242/2260/2280 M.2 SATA3 6.0 Gb/s module and M.2 PCI Express module up to Gen3 x4 (32 Gb/s)*
    - 1 x M.2 Socket (M2_2), supports M Key type 2230/2242/2260/2280 M.2 PCI Express module up to Gen2 x4 (20 Gb/s)*

    *If M2_2 is occupied, PCIE5 slot will be disabled
    Supports NVMe SSD as boot disks
    Supports ASRock U.2 Kit

Anschluss
    - 1 x COM Port Header
    - 1 x TPM Header
    - 1 x Power LED and Speaker Header
    - 1 x AMD Fan LED Header
    - 2 x RGB LED Headers*
    - 1 x CPU Fan Connector (4-pin)**
    - 1 x CPU Optional/Water Pump Fan Connector (4-pin) (Smart Fan Speed Control)***
    - 2 x Chassis Fan Connectors (4-pin) (Smart Fan Speed Control)
    - 1 x Chassis Optional/Water Pump Fan Connector (4-pin) (Smart Fan Speed Control)****
    - 1 x 24 pin ATX Power Connector (Hi-Density Power Connector)
    - 1 x 8 pin 12V Power Connector (Hi-Density Power Connector)
    - 1 x Front Panel Audio Connector (15μ Gold Audio Connector)
    - 1 x AMD LED Fan USB Header
    - 2 x USB 2.0 Headers (Support 4 USB 2.0 ports) (Supports ESD Protection)
    - 2 x USB 3.0 Headers (Support 4 USB 3.0 ports) (Supports ESD Protection)
    - 1 x Dr. Debug with LED
    - 1 x Power Switch with LED
    - 1 x Reset Switch with LED

    *Supports up to 12V/3A, 36W LED Strip

    **The CPU Fan Connector supports the CPU fan of maximum 1A (12W) fan power.

    ***The CPU Optional/Water Pump Fan supports the water cooler fan of maximum 1.5A (18W) fan power.

    ****The Chassis Optional/Water Pump Fan supports the water cooler fan of maximum 1.5A (18W) fan power.
    CPU_FAN1, CHA_FAN1, CHA_FAN2 can auto detect if 3-pin or 4-pin fan is in use.

Blende
    - 2 x Antenna Ports
    - 1 x PS/2 Mouse/Keyboard Port
    - 1 x Optical SPDIF Out Port
    - 1 x USB 3.1 Type-A Port (10 Gb/s) (Supports ESD Protection)
    - 1 x USB 3.1 Type-C Port (10 Gb/s) (Supports ESD Protection)*
    - 6 x USB 3.0 Ports (Supports ESD Protection)**
    - 2 x RJ-45 LAN Ports with LED (ACT/LINK LED and SPEED LED)
    - 1 x Clear CMOS Switch
    - HD Audio Jacks: Rear Speaker / Central / Bass / Line in / Front Speaker / Microphone (Gold Audio Jacks)

    *Ultra USB Power is supported on USB3_5_6 ports.
    ACPI wake-up function is not supported on USB3_5_6 ports.

    **1 x Fatal1ty Mouse Port (USB 3.0) is included

Software und UEFI

    Software
    - ASRock F-Stream
    - ASRock RGB LED
    - ASRock Key Master
    - ASRock APP Charger
    - ASRock XFast LAN*

    UEFI
    - ASRock Full HD UEFI
    - ASRock Instant Flash
    - ASRock Internet Flash
    - ASRock Crashless BIOS
    - ASRock Easy RAID Installer

    *These utilities can be downloaded from ASRock Live Update & APP Shop.

Support-CD
    - Drivers, Utilities, AntiVirus Software (Trial Version), Google Chrome Browser and Toolbar

Produktzubehör
    - Quick Installation Guide, Support CD, I/O Shield
    - 4 x SATA Data Cables
    - 1 x ASRock SLI_HB_Bridge_2S Card
    - 2 x ASRock WiFi 2.4/5 GHz Antennas
    - 2 x Screws for M.2 Sockets

Hardware überwachung
    - Temperature Sensing: CPU, CPU Optional/Water Pump, Chassis, Chassis Optional/Water Pump Fans
    - Fan Tachometer: CPU, CPU Optional/Water Pump, Chassis, Chassis Optional/Water Pump Fans
    - Quiet Fan (Auto adjust chassis fan speed by CPU temperature): CPU, CPU Optional/Water Pump, Chassis, Chassis Optional/Water Pump Fans
    - Fan Multi-Speed Control: CPU, CPU Optional/Water Pump, Chassis, Chassis Optional/Water Pump Fans
    - Voltage monitoring: +12V, +5V, +3.3V, CPU Vcore, VCORE_NB, DRAM, PCH 1.05V, +1.8V, VDDP

Formfaktor
    - ATX Form Factor: 12.0-in x 9.6-in, 30.5 cm x 24.4 cm

Betriebssystem
    - Microsoft® Windows® 10 64-bit*

    *For the updated Windows® 10 driver, please visit ASRock's website for details.

Zertifizierungen
    - FCC, CE
    - ErP/EuP ready (ErP/EuP ready power supply is required)

Links & Reviews:

Allgemeine Links

X370 Taichi:

Fatal1ty X370 Professional Gaming

UEFI History:

X370 Taichi:
Link Asrock
  • 2.00
    Update AGESA to 1.0.0.4a, Precision Boost - Adjusts clock speeds in 25MHz increments in BIOS setup
  • 2.20
    Update Agesa Version string "SummitPI-AM4 1.0.0.4a
  • 2.30
    Enhance OC setting for advanced Overclocker
  • 2.40
    Update AGESA to 1.0.0.6
  • 3.00
    Update AGESA to 1.0.0.6a
  • 3.10
    Update AGESA to 1.0.0.6b. No memory ABL(AGESA Boot Loader) or training changes. Add setup options to select SMART fan temperature source. Change default to monitor external CPU temperature. Windows update is available for version P3.00 or later.
  • 3.20
    With JEDEC 2666MHz DDR4 module, default set DDR4 frequency to 2666MHz. Test with SANMAX SMD4-U8G48MH-26VR and SMD4-U16G48MH-26VR.
  • 3.30
    Bridge BIOS
  • 4.40
    Update AGESA for future coming processors.
    * Before updating this BIOS, please update the BIOS to P3.30 firstly
  • 4.60
    Update AMD AGESA to PinnaclePI-AM4_1.0.0.1a.
    * Before updating this BIOS, please update the BIOS to P3.30 firstly     (Einwurf: Wenn nicht das 4.40 schon drauf ist)
  • 4.70
    Enhance compatibility for Raven CPU with Intel WiFi.
    * Before updating this BIOS, please update the BIOS to P3.30 firstly     (Einwurf: Wenn nicht das 4.40 oder höher schon drauf ist)
  • 4.80
    Update PinnaclePI-AM4_1.0.0.4
    * Before updating this BIOS, please update the BIOS to P3.30 firstly     (Einwurf: Wenn nicht das 4.40 oder höher schon drauf ist)

Fatal1ty X370 Professional Gaming
Link Asrock
  • 2.00
    Update AGESA to 1.0.0.4a, Precision Boost - Adjusts clock speeds in 25MHz increments in BIOS setup
  • 2.20
    Update Agesa Version string "SummitPI-AM4 1.0.0.4a
  • 2.30
    Enhance OC setting for advanced Overclocker
  • 2.40
    Update AGESA to 1.0.0.6
  • 3.00
    Update AGESA to 1.0.0.6a
  • 3.10
    Update AGESA to 1.0.0.6b. No memory ABL(AGESA Boot Loader) or training changes. Add setup options to select SMART fan temperature source. Change default to monitor external CPU temperature. Windows update is available for version P3.00 or later.
  • 3.30
    Bridge BIOS
  • 4.40
    Update AGESA for future coming processors.
    * Before updating this BIOS, please update the BIOS to P3.30 firstly
  • 4.60
    Update AMD AGESA to PinnaclePI-AM4_1.0.0.1a.
    * Before updating this BIOS, please update the BIOS to P3.30 firstly     (Einwurf: Wenn nicht das 4.40 schon drauf ist)
  • 4.70
    Enhance compatibility for Raven CPU with Intel WiFi.
    * Before updating this BIOS, please update the BIOS to P3.30 firstly     (Einwurf: Wenn nicht das 4.40 oder höher schon drauf ist)
  • 4.80
    Update PinnaclePI-AM4_1.0.0.4
    * Before updating this BIOS, please update the BIOS to P3.30 firstly     (Einwurf: Wenn nicht das 4.40 oder höher schon drauf ist)



Q&A:

Allgemeingültige Q&A:
  • Spannungsversorgung Bios
    It is our BIOS extra setting instead of a bug.
    Normally, users could only modify CPU internal voltage.
    But on this model, we mounted with extra PWM IC to let users control CPU external voltage.
    In BIOS \ OC Tweaker \ CPU Configuration \ CPU Voltage, this option is to adjust CPU internal voltage.
    In BIOS \ OC Tweaker \ Voltage Configuration \ Fixed (Offset) Voltage, this option is to adjust CPU external voltage.
    Note: If users set CPU internal voltage and CPU external voltage at the same time, CPU voltage would only change based on CPU external voltage setting.
    Quelle
  • Offizelle AMD Ram-Support Liste Agesia 1.0.0.6 (06-2017)

X370 Taichi:
  • folgt, sobald was gesammelt wird

Fatal1ty X370 Professional Gaming
  • folgt, sobald was gesammelt wird

CPU-Kühler & Ram Kompabilitäts-Liste

X370 Taichi:
Ram:

CPU-Kühler:

Fatal1ty X370 Professional Gaming
Ram:

CPU-Kühler:

OC:

  • AMD Ryzen Processor and AMD Ryzen Master Over-clocking User’s Guide
  • Overclockers Ryzen Overclocking Guide
  • AMD Ryzen (Zen) "Summit Ridge" Socket AM4 OC Thread
  • AMDs Community Update #4: Let's Talk DRAM! (RamSpecs)
  • P-State Values:
    Code:
    Values for P State Overclocking -
FID (Clock Speed) 90 - 3600mhz, 91 = 3625, 92 = 3650, 93 = 3675, 94 = 3700, 95 = 3725, 96 = 3750, 97 = 3775, 98 = 3800, 99 = 3825,
9a = 3850, 9b = 3875, 9c = 3900, 9d = 3925, 9e = 3950, 9f = 3975
a0 = 4000, a1 = 4025 (my max sweetspot OC), a2 = 4050, a3 = 4075, a4 = 4100, a5 = 4125, a6 = 4150, a7 = 4175, a8 = 4200 = a9 = 4225, aa = 4250, ab = 4275, ac = 4300, ad = ugh you win the lottery.

Values for DID (Increment adjustment adjuster and or bclk adjustments, not too sure what it does TBH, as I found an overclock that I was already comfortable with and have not spent much time with this yet, though looking at it more closely, here are the values) - 8 = 25 mhz increments, 9 =22.2196, a = 20 b = 18.18, c = 16.667, d (final recommendation) = 15.384mhz - 3943mhz cap).

Values for VID Voltage Control = 30 = 1.25v, 2f = 1.256v, 2e, 1.2562v, 2d = 1.268, 2c = 1.275v, 2b = 1.2812v, 2a = 1.287v, 29 = 1.293v, 28 = 1.3v, 27 = 1.3062v, 26 = 1.3125v, 25 = 1.318v, 24 = 1.325v, 23 = 1.3312v, 22 = 1.3375v, 21 = 1.343v, 20 = 1.35v, 1f = 1.356v, 1e = 1.3625v, 1d = 1.368v, 1c = 1.375v, 1b = 1.3812v, 1a = 1.3875v, 19 = 1.3937v, 18 = 1.4v, 17 = 1.406v, 16 = 1.4125v, 15 = 1.418v, 14 = 1.425v, 13 = 1.4321v, 12 = 1.4375v, 11 = 1.443v, 10 = 1.45v, *next set is from f - a, 9 - 9 (1.45 - 1.55v), though be very careful overclocking in this voltage range*.
  • Ryzen Timing Checker
  • AMD Memory OC Showdown: Frequency vs. Memory Timings
  • Ryzen DRAM Calculator

Ergbenisse:
(Blau = Taichi | Rot = Prof Gamnig)
  • Ryzen Modell | Quelle | Geschwindigkeit | Spannung | LLC | Bios
  • R7 1700 | immortuos | 3,9Ghz | 1,35V| 3 | 2.00
  • R5 1600 | darkpope| 3,85Ghz| 1,28V | 3 | 2.40
  • R7 1800X | jc110 | 4,05Ghz| 1,3925V | 3 | 2.40
  • R7 1700 | Nimrais | 3,50 Ghz| 1,2V | 3 | 2.40
  • R7 1700x | HW-Mann | 4,075 Ghz| 1,488V | ? | 3.00
  • R7 1600x | 4Stroke | 4,09 Ghz| ca. 1,4V | ? | 3.20
  • R7 1600x | reinhardrudi | 4,0Ghz | 1,376V| 3 | 3.20
  • R7 1600x | 4Stroke | 3,9 Ghz | 1,256V | ? | 3.10

to be continued

Zuletzt bearbeitet:
Zum Vergrößern anklicken....
ariantes schrieb:
Ich bin am Überlegen mir entweder das ASUS Crosshair VI Hero oder das x370 Taichi von ASRock zu kaufen. Würdet ihr mir das x370 Taichi empfehlen?
Zum Vergrößern anklicken....

Wie sieht deine restliche Wunschvorstellung aus und was willst Du machen?

@HW-Mann,

das mit der Stunde glaub ich dir. Sobald ich im Beta-Bios etwas an den Speichertimings ändere und das automatische Recover läuft, muss ich Default-Settings laden, damitich überhaupt die alten Einstellungen zum laufen bekomme.

Zuletzt bearbeitet:
Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
wasn der unterschied im oc bereich beim taichi zwischen core spannung und cpu spannung (nicht soc)?

Und ich glaub irgendwie ich bin blind aber ich find nicht das Feld wo ich den Ramtakt auswählen kann, ich find nur wo man XMP laden kann

kann mir da jemand helfen?

Stand mist.
Was willst Du machen?

Zuletzt bearbeitet:
ahh habs gefunden, man muss erst xmp laden bevor mans verstellen kann^^

und jetzt nochmal: der unterschied zwischen cpu vcore voltage und der cpu voltage?

ich will nur ganz normal für den alltag übertakten^^

Die obere ist die externe Spannung der CPU, quasi das Netzteil. Im unteren wird die Kernspannung eingestellt. Beide sollten gleich sein.
Mit den Werten kannst Du dann erst einmal den Takt und die dazugehörige Spannung austesten. Um im Alltag die CPU zu betreiben, solltest du dann mithilfe des Offests den P0 übertakten, damit die CPU im Alltagsbetrieb auch herunter taktet.
Das geht mit dem aktuellen Beta- Bios besser, da der Offsetwert nicht mehr so kryptisch ist.

Von was für einem Offset-Wert redest du?

Man übertaktet immer via P0-state UND nutzt NIEMALS NIEMALS NIEMALS bei irgendeiner!!!Spannung ein Offset!

Doch, im OC brauchst du häufig zu P0 ein Offset, damit auch im OC bei einem Lastwechsel die Spannung und Takt variiert ;)

In allen großen Foren wird davon abgeraten ein Offset zu nutzen, sondern mit den Voltages in den States zu arbeiten.

Mein P0-OC rennt auch fehlerfrei nun seit dem ich das Brett habe und es taktet normal hoch und runter.

Ein Offset macht in meinen Augen nicht wirklich Sinn, vor allem nicht, da es auch die Idle vCore mit anhebt.

So - der aktuelle Stand - mehr geht nicht.

AMD Ryzen 7 1700X @ 3799.11 MHz - CPU-Z VALIDATOR

Dank deutlich höherer SoC Voltage im Vergleich zu den offiziellen Bios Versionen wird meine Kiste extrem heiß. o_O

Mehr Lüfter müssen her.

Zuletzt bearbeitet:
Bei mir funktionierte das so nicht. Ich habe auch erst einmal den Takt und die Spannung im OC Menü ausgetestet. Danach habe ich die benötigte zur vorhandenen Spannung berechnet, die Differenz als Offset unter der CPU VCore Voltage eingetragen und beim P0 nur noch den Takt nachgetragen. Danach taktet er sauber runter und hoch.

Kannst du mal Bilder vom UEFI machen, was du genau gesetzt hast ?

Mach ich nachher, wenn ich wieder am PC sitzte und nicht vom Handy schreibe. Nur die Einstellungen beim Offset, oder den ganzen Weg dahin?

Schreibst du dann einen How-To, wie Du deinen Speicher überredet hast :)?

Zuletzt bearbeitet:
Mein Ryzen System legt viel zu hohe Spannungen an :(

1.481v

Was ja nicht normal ist oder liegt das an mein SLI + RAM Vollbestückung?

@HW-Mann

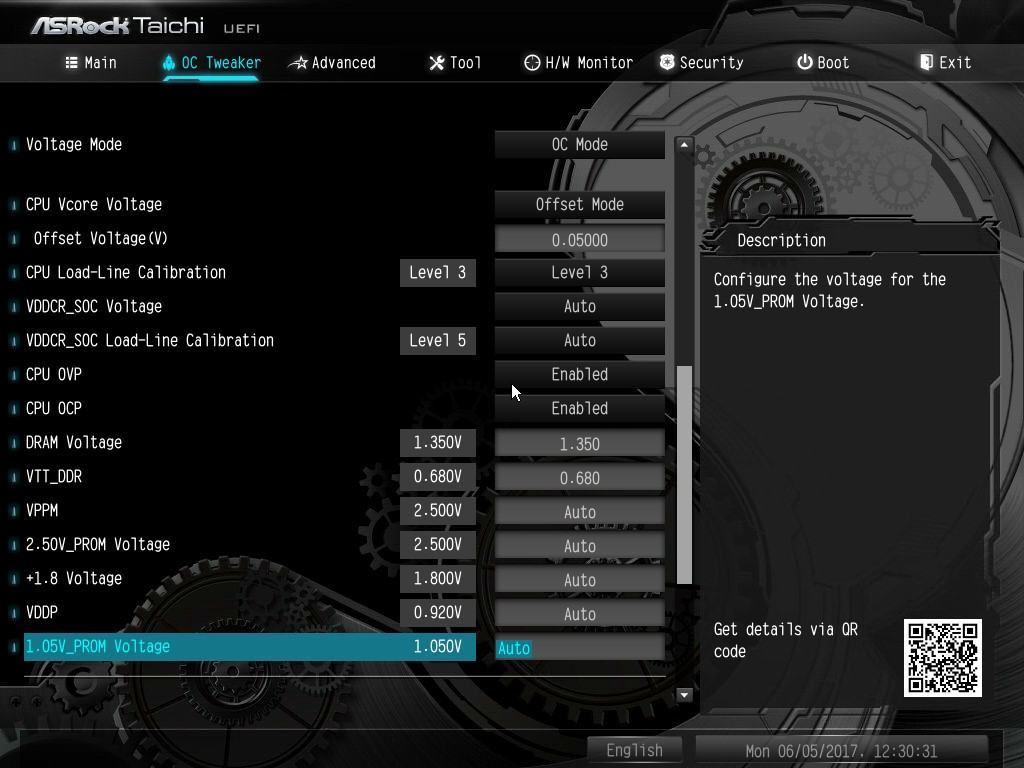

Zuerst den Wert ermitteln, der Default anlegt. Dazu habe ich im OC-Menü den Wert bei der "CPU Frequency .." auf manual gestellt. Bei sind das 1.23750V.

Durch vorheriges testen weiß ich, dass meine CPU für 3800 1.28750V braucht (Die 3850 sind nicht ganz PrimStable, Neustart nach ca. 50 Minuten. Für den Alltag reicht das vorerst aber aus).
Also Oben alles wieder auf Auto, dazu der Offset (1.28750 - 1.23750 = 0.05).

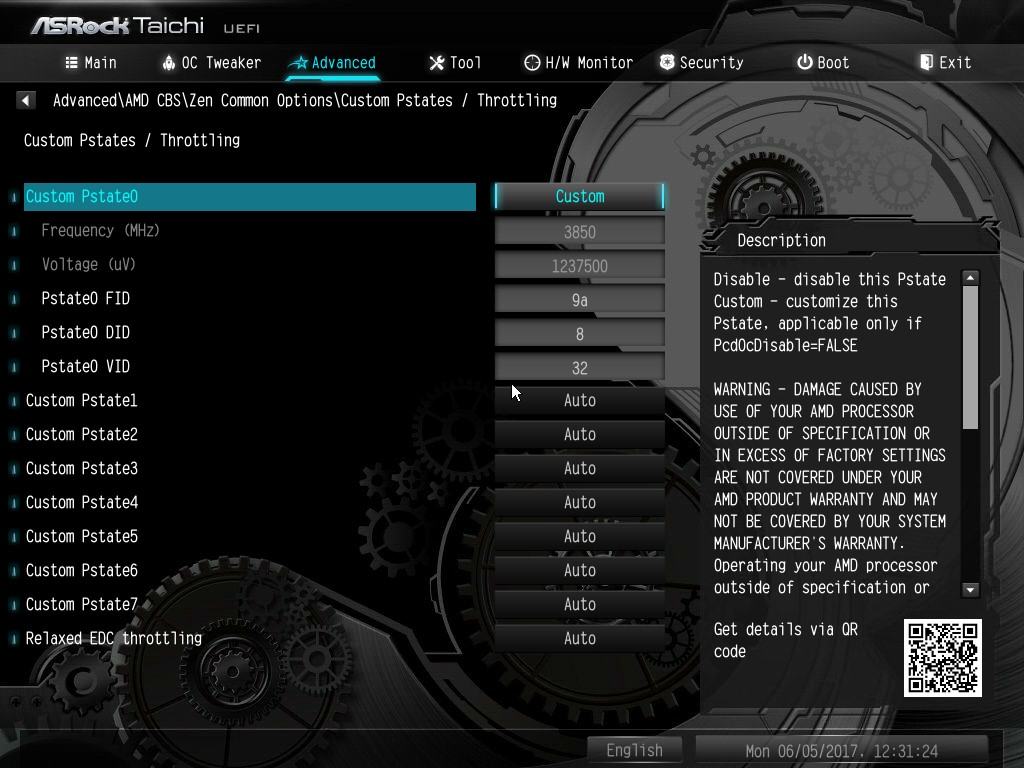

Anschließend den P0 auf Custom und mit der PState FID die Frequenz einstellen (sind Hexwerte, können also Zahlen zwischen 0-9 uns A-F annehmen).

@iWebi,

leg mal die Spannung manuell an. Mit welchem Tool liest Du die Werte aus?

Mit HWInfo und CPU-Z. Manuell hab ich auch schon versucht jedes mal übergeht der meine Werte. Das minimale was ich bisher erreicht hab war 1.425V.

Entweder mache allgemein was falsch oder es liegt an ein anderes Problem.

Hier mal zwei Screen:


Zuletzt bearbeitet:
Am besten steckst hinten in einen der USB Ports einen Stick rein. Dann kannst du durch drücken der F12 Taste einen Screenshot vom BIOS machen. Da ist Qualität besser. Als bei mir alles auf Auto stand, lagen auch immer 1.55V an. Übertaktest Du die CPU?

Ah cool, war mir neu das man im Bios Bilder machen kann :) Hinten ist leider alles schon belegt. Aber vorne sollte das ja auch funktionieren oder?
Übertaktung ist keine drin, will einfach nur die Spannung unter 1.4V haben, aber klappt nicht.

Kann das vielleicht mit der Bios Version zutun haben?

Hier jetzt nochmal mit ordentlicher Qualität.
picload.org | 170605133042.jpg

Zuletzt bearbeitet:
hat das board kein p-state overclocking in den anderen einstellungsreitern?

und BITTE nehmt abload.de als Bilderhost ...

der rest ist echt kotzreiz. dauer ewig, lädt teilweise oder garnicht.

das letzte verlinkte bild lässt sich garnicht aufrufen.

Zuletzt bearbeitet:
Für 3600 solllte er nicht mehr als 1,25v benötigen, stell das mal manuell ein.

PStates sind unter Advanced / Zen irgendwas und dann PStates. So aus dem Kopf.

Zuletzt bearbeitet:
Advanced -> AMD CBS -> Custom Core P-States -> das P0 state ist das EINZIGE was man verändert.

Welche Werte man eintragen muss, sollte man sich raussuchen ( sind Hex-Werte ) - VORHER.

Auf der 1. Seite im OC Tweaker stellt man folgendes ein:

Da wo bei dir STABLE MODE eingestellt ist -> OC Mode / OC Performance oder wie das andere Setting heißt.

CPU Voltage and Frequency Change: AUTO
SMT: ENABLED ( kein Plan wieso du das deaktiviert ?! )



CPU Vcore: AUTO -> das regelt das P0 State selbst
CPU Load Line Calibration -> Level 3 ( 5 = aus, 1 = max Level ... man sollte bei max. 3 sein, nicht 2 oder 1 !!! )

- - - Updated - - -

@JZ_

Beim L2.36 funktioniert die exportieren Funktion der BIOS Settings aufn Stick nicht.

Laden geht, da werden alles SSD und USBs erkannt -> beim Speichern/Save to disc wird garnicht erkannt. Weder nach CMOS clear, noch mit geladenen Settings. XD Klasse.

So hab jetzt weitestgehend deine Werte so gesetzt wie beschrieben.

https://abload.de/image.php?img=170605135759y8que.png
Bild: 170605140951vjjgg.png - abload.de
Bild: 170605141010cqqb5.png - abload.de
Bild: 170605141024wtun5.png - abload.de

SMT hab ich als Test nur deaktiviert. Ist jetzt wieder aktiv.

Wenn Prime95 läuft hält er nun die 1,248V und kurz mal auf 1,264V

Merkwürdig ist jetzt das HWInfo die Spannung konstant bei 0,988V zeigt und CPU-Z die werte oben mir zeigt. Gehe aber mal von aus das die von CPU-Z eher der Wahrheit entsprechen.

Jetzt aber noch viel merkwürdiger ist, das wenn die CPU nicht unter Last steht, weiterhin auf 1,424 kurzzeitig steigt. Es übergeht somit meine Werte.
PS: Was heißt kurz, eher springt es die ganze zeit hin und her. Mal 1,344V oder höher. Verstehe das ganze echt nicht mehr. Wenn ich an AMD FX denke, da blieben die werte auch so wie man es Einstellt, hier aber nicht.

Zuletzt bearbeitet:
nee haste nicht. du hast immernoch im OC tweaker oben deine mhz und vcore eingetragen und nicht via p0-state...

iWebi schrieb:
Merkwürdig ist jetzt das HWInfo die Spannung konstant bei 0,988V zeigt und CPU-Z die werte oben mir zeigt. Gehe aber mal von aus das die von CPU-Z eher der Wahrheit entsprechen.

Jetzt aber noch viel merkwürdiger ist, das wenn die CPU nicht unter Last steht, weiterhin auf 1,424 kurzzeitig steigt. Es übergeht somit meine Werte.
PS: Was heißt kurz, eher springt es die ganze zeit hin und her. Mal 1,344V oder höher. Verstehe das ganze echt nicht mehr. Wenn ich an AMD FX denke, da blieben die werte auch so wie man es Einstellt, hier aber nicht.
Zum Vergrößern anklicken....

Die CPU hat eigene Spannungsversorgungen, von dhaer sind die Sprünge schon normal. Nur sollte er nicht über den festgelegtemn Wert gehen. Du solltest mal die UEFI-Defaults laden, neu starten und dann den P0 wie beim HW-Mann beschrieben setzten.

@HW-Mann
wenn ich ohne den Offset-Wert arbeite, geht die CPU nur bis 3,5 Ghz. Wie schaffst Du 3.8? Und welches Geheimnis verbirgt sich hinter deinem Speicher? ProcODT?

Naja mal ernsthaft... :fresse2:

Dank p0 ist OC so einfach - noch billiger gehts nicht und Offset bei Ryzen wird nur kruder Scheiss. :rolleyes:

HW-Mann schrieb:
Advanced -> AMD CBS -> Custom Core P-States -> das P0 state ist das EINZIGE was man verändert.

Welche Werte man eintragen muss, sollte man sich raussuchen ( sind Hex-Werte ) - VORHER.
Zum Vergrößern anklicken....

Values for P State Overclocking -
FID (Clock Speed) 90 - 3600mhz, 91 = 3625, 92 = 3650, 93 = 3675, 94 = 3700, 95 = 3725, 96 = 3750, 97 = 3775, 98 = 3800, 99 = 3825,
9a = 3850, 9b = 3875, 9c = 3900, 9d = 3925, 9e = 3950, 9f = 3975
a0 = 4000, a1 = 4025 (my max sweetspot OC), a2 = 4050, a3 = 4075, a4 = 4100, a5 = 4125, a6 = 4150, a7 = 4175, a8 = 4200 = a9 = 4225, aa = 4250, ab = 4275, ac = 4300, ad = ugh you win the lottery.

Values for DID (Increment adjustment adjuster and or bclk adjustments, not too sure what it does TBH, as I found an overclock that I was already comfortable with and have not spent much time with this yet, though looking at it more closely, here are the values) - 8 = 25 mhz increments, 9 =22.2196, a = 20 b = 18.18, c = 16.667, d (final recommendation) = 15.384mhz - 3943mhz cap).

Values for VID Voltage Control = 30 = 1.25v, 2f = 1.256v, 2e, 1.2562v, 2d = 1.268, 2c = 1.275v, 2b = 1.2812v, 2a = 1.287v, 29 = 1.293v, 28 = 1.3v, 27 = 1.3062v, 26 = 1.3125v, 25 = 1.318v, 24 = 1.325v, 23 = 1.3312v, 22 = 1.3375v, 21 = 1.343v, 20 = 1.35v, 1f = 1.356v, 1e = 1.3625v, 1d = 1.368v, 1c = 1.375v, 1b = 1.3812v, 1a = 1.3875v, 19 = 1.3937v, 18 = 1.4v, 17 = 1.406v, 16 = 1.4125v, 15 = 1.418v, 14 = 1.425v, 13 = 1.4321v, 12 = 1.4375v, 11 = 1.443v, 10 = 1.45v, *next set is from f - a, 9 - 9 (1.45 - 1.55v), though be very careful overclocking in this voltage range*.

könnte man vielleicht beim startbeitrag verlinken

Zuletzt bearbeitet:
Hier stand Mist

Anmelden, um zu antworten.

Ähnliche Themen

#d3nis
[Kaufberatung] Mini ITX System als reiner Streaming Rechner
Antworten
11
Aufrufe
709
#d3nis
#d3nis
Shutterfly
  • Artikel
[User-Review] LG gram 16 pro: 16 Zoll Notebook mit Intel Core Ultra 7 Prozessor, 32 GB LPDDR5x RAM, 2 TB SSD und 77-WH-Akku (16Z90SP-G.AD7BG)
Antworten
3
Aufrufe
460
Shutterfly
Shutterfly
M3ph15t
[Kaufberatung] Die letzte Aufrüstung für AM4 - CPU und RAM
Antworten
25
Aufrufe
1K
n3cron
n3cron
S
CPU-Limit umgehen mit Upgrade
Antworten
21
Aufrufe
694
n3cron
n3cron
S
[Kaufberatung] Upgrade GPU für R6S 360 hZ
Antworten
16
Aufrufe
464
Standex
S
Hardwareluxx setzt keine externen Werbe- und Tracking-Cookies ein. Auf unserer Webseite finden Sie nur noch Cookies nach berechtigtem Interesse (Art. 6 Abs. 1 Satz 1 lit. f DSGVO) oder eigene funktionelle Cookies. Durch die Nutzung unserer Webseite erklären Sie sich damit einverstanden, dass wir diese Cookies setzen. Mehr Informationen und Möglichkeiten zur Einstellung unserer Cookies finden Sie in unserer Datenschutzerklärung.


Zurück
Oben Unten refresh
