[Sammelthread] ASRock Z77 Pro3, Pro4(-M), Extreme3, Extreme4(-M), Extreme6, Extreme9, Extreme11

ASRock Z77 Pro3
ASRock Z77 Pro4 / Pro4-M
ASRock Z77 Extreme3 / Extreme4 / Extreme4-M / Extreme6 / Extreme9 / Extreme11​

Die Modelle auf einen Blick

Die Modelle im Detail

• ASRock Pro3 ( Preisvergleich | Produktseite | User Manual | BETA ZONE )

  Spoiler















  Ausstattung


  • Formfaktor:......... ATX, 305 x 193 mm
  • Sockel:............... LGA1155
  • Chipsatz:............ Intel Z77
  • Steckplätze:........ 1x PCIe 3.0 x16, 1x PCIe 2.0 x16 (elektrisch nur x4), 1x PCIe 2.0 x1, 2x PCI
  • Arbeitsspeicher:... 4x DDR3 (1066, 1333, 1600, OC: 1866, 2133, 2400, 2800), bis 32GB, XMP Profile 1.2/1.3
  • Audio:................ Realtek ALC892 HD-Audio, THX TruStudio
  • LAN:.................. Realtek RTL8111E
  • Laufwerke:.......... 4x SATA-II & 2x SATA-III (Z77, RAID 0/1/5/JBOD)
  • Extern IO:........... PS2, 1x RJ45, 4x USB2.0 / 2x USB3.0, 6x Audio, HDMI, VGA
  • Intern IO:........... 5x Fan, 3x USB2.0, 1x USB3.0, COM, SPDIF_HDMI

  Backpanel





  Besondere Features

  AMD CrossfireX (Anbindung: 16+4 Lanes)
  ASRock Instant Boot
  ASRock Instant Flash
  ASRock APP Charger
  ASRock SmartView
  ASRock XFast USB
  ASRock XFast LAN
  ASRock XFast RAM
  ASRock Crashless BIOS
  ASRock OMG (Online Management Guard)
  ASRock Internet Flash
  ASRock Dehumidifier Function
  Lucid Virtu Universal MVP
  Hybrid Booster:
  CPU Frequency Stepless Control
  ASRock U-COP
  Boot Failure Guard (B.F.G.)
  Combo Cooler Option (C.C.O.)
  Good Night LED


  Lieferumfang

  Mainboard
  User Manual
  Quick Installation Guide
  Support CD (Software Bundle: AntiVirus Software Trial, CyberLink MediaEspresso 6.5 Trial, ASRock MAGIX Multimedia Suite)
  I/O Shield
  2x SATA Kabel
• ASRock Pro4 ( Preisvergleich | Produktseite | User Manual | BETA ZONE )

  Spoiler














  Ausstattung


  • Formfaktor:......... ATX, 305 x 201 mm
  • Sockel:............... LGA1155
  • Chipsatz:............ Intel Z77
  • Steckplätze:........ 1x PCIe 3.0 x16, 1x PCIe 2.0 x16 (elektrisch nur x4), 1x PCIe 2.0 x1, 3x PCI
  • Arbeitsspeicher:... 4x DDR3 (1066, 1333, 1600, OC: 1866, 2133, 2400, 2800), bis 32GB, XMP Profile 1.2/1.3
  • Audio:................ Realtek ALC892 HD-Audio, THX TruStudio
  • LAN:.................. Realtek RTL8111E
  • Laufwerke:.......... 4x SATA-II & 2x SATA-III (Z77, RAID 0/1/5/JBOD), 2x SATA-III (ASMedia ASM1061)
  • Extern IO:........... PS2, 1x RJ45, 6x USB2.0 / 2x USB3.0, 5x Audio, SPDIF, HDMI, VGA, DVI
  • Intern IO:........... 3x Fan, 2x USB2.0, 1x USB3.0, COM, SPDIF_HDMI

  Backpanel





  Besondere Features

  AMD CrossfireX (Anbindung: 16+4 Lanes)
  ASRock Instant Boot
  ASRock Instant Flash
  ASRock APP Charger
  ASRock SmartView
  ASRock XFast USB
  ASRock XFast LAN
  ASRock XFast RAM
  ASRock Crashless BIOS
  ASRock OMG (Online Management Guard)
  ASRock Internet Flash
  ASRock Dehumidifier Function
  Lucid Virtu Universal MVP
  Hybrid Booster:
  CPU Frequency Stepless Control
  ASRock U-COP
  Boot Failure Guard (B.F.G.)
  Combo Cooler Option (C.C.O.)
  Good Night LED


  Lieferumfang

  Mainboard
  User Manual
  Quick Installation Guide
  Support CD (Software Bundle: AntiVirus Software Trial, CyberLink MediaEspresso 6.5 Trial, ASRock MAGIX Multimedia Suite)
  I/O Shield
  2x SATA Kabel
• ASRock Pro4-M ( Preisvergleich | Produktseite | User Manual | BETA ZONE )

  Spoiler














  Ausstattung


  • Formfaktor:......... µATX, 244 x 244 mm
  • Sockel:............... LGA1155
  • Chipsatz:............ Intel Z77
  • Steckplätze:........ Erweiterungsslots: 1x PCIe 3.0 x16, 1x PCIe 2.0 x16 (elektrisch nur x4), 1x PCIe 2.0 x16 (elektrisch nur x1), 1x PCIe 2.0 x1
  • Arbeitsspeicher:... 4x DDR3 (1066, 1333, 1600, OC: 1866, 2133, 2400, 2800), bis 32GB, XMP Profile 1.2/1.3
  • Audio:................ Realtek ALC892 HD-Audio, THX TruStudio
  • LAN:.................. Realtek RTL8111E
  • Laufwerke:.......... 4x SATA-II & 2x SATA-III (Z77, RAID 0/1/5/JBOD), 2x SATA-III (ASMedia ASM1061, 1x shared eSATA)
  • Extern IO:........... PS2, 1x RJ45, 4x USB2.0 / 2x USB3.0, 5x Audio, SPDIF, eSATA-III, HDMI, VGA, DVI
  • Intern IO:........... 3x Fan, 2x USB2.0, 1x USB3, IEEE1394, COM, SPDIF_HDMI

  Backpanel





  Besondere Features

  AMD CrossfireX (Anbindung: 16+4 Lanes)
  ASRock Instant Boot
  ASRock Instant Flash
  ASRock APP Charger
  ASRock SmartView
  ASRock XFast USB
  ASRock XFast LAN
  ASRock XFast RAM
  ASRock Crashless BIOS
  ASRock OMG (Online Management Guard)
  ASRock Internet Flash
  ASRock Dehumidifier Function
  Lucid Virtu Universal MVP
  Hybrid Booster:
  CPU Frequency Stepless Control
  ASRock U-COP
  Boot Failure Guard (B.F.G.)
  Combo Cooler Option (C.C.O.)
  Good Night LED


  Lieferumfang

  Mainboard
  ASRock SLI_Bridge_2S Card
  User Manual
  Quick Installation Guide
  Support CD (Software Bundle: AntiVirus Software Trial, CyberLink MediaEspresso 6.5 Trial, ASRock MAGIX Multimedia Suite)
  I/O Shield
  2x SATA Kabel
• ASRock Extreme3 ( Preisvergleich | Produktseite | User Manual | BETA ZONE )

  Spoiler

  [















  Ausstattung


  • Formfaktor:......... ATX, 305 x 218 mm
  • Sockel:............... LGA1155
  • Chipsatz:............ Intel Z77
  • Steckplätze:........ 1x PCIe 3.0 x16, 1x PCIe 3.0 x16 (elektrisch nur x8), 1x PCIe 2.0 x16 (elektrisch nur x4), 1x PCIe 2.0 x1, 2x PCI
  • Arbeitsspeicher:... 4x DDR3 (1066, 1333, 1600, OC: 1866, 2133, 2400, 2800), bis 32GB, XMP Profile 1.2/1.3
  • Audio:................ Realtek ALC892 HD-Audio, THX TruStudio
  • LAN:.................. Realtek RTL8111E
  • Laufwerke:.......... 4x SATA-II & 2x SATA-III (Z77, RAID 0/1/5/JBOD)
  • Extern IO:........... PS2, 2x RJ45, 2x USB2.0 / 2x USB3.0 (2x ASMedia ASM106x), 5x Audio, SPDIF, HDMI, VGA, DVI
  • Intern IO:........... 6x Fan, 3x USB2.0, 1x USB3.0, COM, SPDIF_HDMI

  Backpanel





  Besondere Features

  Nvidia SLI (Anbindung: 8+8 Lanes)
  AMD CrossfireX (Anbindung: 8+8 Lanes)
  ASRock Instant Boot
  ASRock Instant Flash
  ASRock APP Charger
  ASRock SmartView
  ASRock XFast USB
  ASRock XFast LAN
  ASRock XFast RAM
  ASRock Crashless BIOS
  ASRock OMG (Online Management Guard)
  ASRock Internet Flash
  ASRock Dehumidifier Function
  Lucid Virtu Universal MVP
  Hybrid Booster:
  CPU Frequency Stepless Control
  ASRock U-COP
  Boot Failure Guard (B.F.G.)
  Combo Cooler Option (C.C.O.)
  Good Night LED


  Lieferumfang

  Mainboard
  ASRock SLI_Bridge_2S Card
  User Manual
  Quick Installation Guide
  Support CD (Software Bundle: AntiVirus Software Trial, CyberLink MediaEspresso 6.5 Trial, ASRock MAGIX Multimedia Suite)
  I/O Shield
  2x SATA-III Kabel
• ASRock Extreme4 ( Preisvergleich | Produktseite | User Manual | BETA ZONE )

  Link: Erfahrungen zum ASRock Extreme4


  Spoiler

  [














  Ausstattung


  • Formfaktor:......... ATX, 305 x 218 mm
  • Sockel:............... LGA1155
  • Chipsatz:............ Intel Z77
  • Steckplätze:........ 1x PCIe 3.0 x16, 1x PCIe 3.0 x16 (elektrisch nur x8), 2x PCIe 2.0 x1, 2x PCI
  • Arbeitsspeicher:... 4x DDR3 (1066, 1333, 1600, OC: 1866, 2133, 2400, 2800), bis 32GB, XMP Profile 1.2/1.3
  • Audio:................ Realtek ALC898 HD-Audio, THX TruStudio
  • LAN:.................. Broadcom BCM57781
  • Laufwerke:.......... 4x SATA-II & 2x SATA-III (Z77, RAID 0/1/5/JBOD), 4x SATA-III (ASMedia ASM1061, 1x shared eSATA)
  • Extern IO:........... PS2, 2x RJ45, 2x USB2.0 / 4x USB3.0 (2x ASMedia ASM106x), 5x Audio, SPDIF, eSATA-III, HDMI, VGA, DVI
  • Intern IO:........... 6x Fan, 3x USB2.0, 1x USB3.0, COM, SPDIF_HDMI

  Backpanel





  Besondere Features

  Nvidia SLI (Anbindung: 8+8 Lanes)
  AMD CrossfireX (Anbindung: 8+8 Lanes)
  ASRock Instant Boot
  ASRock Instant Flash
  ASRock APP Charger
  ASRock SmartView
  ASRock XFast USB
  ASRock XFast LAN
  ASRock XFast RAM
  ASRock Crashless BIOS
  ASRock OMG (Online Management Guard)
  ASRock Internet Flash
  ASRock Dehumidifier Function
  Lucid Virtu Universal MVP
  Hybrid Booster:
  CPU Frequency Stepless Control
  ASRock U-COP
  Boot Failure Guard (B.F.G.)
  Combo Cooler Option (C.C.O.)
  Good Night LED


  Lieferumfang

  Mainboard
  ASRock SLI_Bridge_2S Card
  User Manual
  Quick Installation Guide
  Support CD (Software Bundle: AntiVirus Software Trial, CyberLink MediaEspresso 6.5 Trial, ASRock MAGIX Multimedia Suite)
  I/O Shield
  2x SATA-III Kabel
  Reviews(Deutsch/Englisch)
  • ASRock Z77 Extreme4 Review | Turngeek
  • ASRock Z77 Extreme4 Testbericht/Review
  • ASRock Z77 Extreme4 Review


• ASRock Extreme4-M ( Preisvergleich | Produktseite | User Manual | BETA ZONE )

  Spoiler














  Ausstattung


  • Formfaktor:......... µATX, 244 x 244 mm
  • Sockel:............... LGA1155
  • Chipsatz:............ Intel Z77
  • Steckplätze:........ 1x PCIe 3.0 x16, 1x PCIe 3.0 x16 (elektrisch nur x8), 1x PCIe 2.0 x16 (elektrisch nur x4), 1x PCIe 2.0 x1
  • Arbeitsspeicher:... 4x DDR3 (1066, 1333, 1600, OC: 1866, 2133, 2400, 2800), bis 32GB, XMP Profile 1.2/1.3
  • Audio:................ Realtek ALC898 HD-Audio, THX TruStudio
  • LAN:.................. Realtek RTL8111E
  • Laufwerke:.......... 4x SATA-II & 2x SATA-III (Z77, RAID 0/1/5/JBOD), 2x SATA-III (ASMedia ASM1061, 1x shared eSATA)
  • Extern IO:........... PS2, 1x RJ45, 4x USB2.0 / 2x USB3.0, 5x Audio, SPDIF, eSATA-III, HDMI, VGA, DVI
  • Intern IO:........... 5x Fan, 3x USB2.0, 1xUSB3, COM, SPDIF_HDMI

  Backpanel





  Besondere Features

  Nvidia SLI (Anbindung: 8+8 Lanes)
  AMD CrossfireX (Anbindung: 8+8 Lanes)
  AMD 3-way CrossfireX (Anbindung 8(Gen3)+8(Gen3)+4(Gen2) Lanes)
  ASRock Instant Boot
  ASRock Instant Flash
  ASRock APP Charger
  ASRock SmartView
  ASRock XFast USB
  ASRock XFast LAN
  ASRock XFast RAM
  ASRock Crashless BIOS
  ASRock OMG (Online Management Guard)
  ASRock Internet Flash
  ASRock Dehumidifier Function
  Lucid Virtu Universal MVP
  Hybrid Booster:
  CPU Frequency Stepless Control
  ASRock U-COP
  Boot Failure Guard (B.F.G.)
  Combo Cooler Option (C.C.O.)
  Good Night LED


  Lieferumfang

  Mainboard
  ASRock SLI_Bridge_2S Card
  User Manual
  Quick Installation Guide
  Support CD (Software Bundle: AntiVirus Software Trial, CyberLink MediaEspresso 6.5 Trial, ASRock MAGIX Multimedia Suite)
  I/O Shield
  2xSATA-III Kabel
  Reviews(Deutsch/Englisch)
  • pctreiber.net: Live-Review: ASRock Z77 Extreme4-M; Test des kleinen mATX Ablegers
  http://www.pctreiber.net/2012/asrock-z77-extreme4-m-test.html


• ASRock Extreme6 ( Preisvergleich | Produktseite | User Manual | BETA ZONE )

  Spoiler














  Ausstattung


  • Formfaktor:......... ATX, 305 x 244 mm
  • Sockel:............... LGA1155
  • Chipsatz:............ Intel Z77
  • Steckplätze:........ 1x PCIe 3.0 x16, 1x PCIe 3.0 x16 (elektrisch nur x8), 1x PCIe 2.0 x16 (elektrisch nur x4), 1x PCIe 2.0 x1, 2x PCI, 1x PCIe Mini Card
  • Arbeitsspeicher:... 4x DDR3 (1066, 1333, 1600, OC: 1866, 2133, 2400, 2800), bis 32GB, XMP Profile 1.2/1.3
  • Audio:................ Realtek ALC898 HD-Audio, THX TruStudio
  • LAN:.................. Broadcom BCM57781
  • Laufwerke:.......... 4x SATA-II & 2x SATA-III (Z77, RAID 0/1/5/JBOD), 4x SATA-III (ASMedia ASM1061, 1x shared eSATA)
  • Extern IO:........... PS2, 1x RJ45, 2x USB2.0 / 4x USB3.0 (2x Intel Z77, 2x ASMedia ASM1061), 5x Audio, SPDIF, eSATA-III, IEEE1394, HDMI, DisplayPort, VGA, DVI
  • Intern IO:........... 6x Fan, 3x USB2.0, 1xUSB3, IEEE1394, COM, FDD, SPDIF_HDMI

  Backpanel





  Besondere Features

  Nvidia SLI (Anbindung: 8+8 Lanes)
  AMD CrossfireX (Anbindung: 8+8 Lanes)
  AMD 3-way CrossfireX (Anbindung 8(Gen3)+8(Gen3)+4(Gen2) Lanes)
  ASRock Instant Boot
  ASRock Instant Flash
  ASRock APP Charger
  ASRock SmartView
  ASRock XFast USB
  ASRock XFast LAN
  ASRock XFast RAM
  ASRock Crashless BIOS
  ASRock OMG (Online Management Guard)
  ASRock Internet Flash
  ASRock Dehumidifier Function
  Lucid Virtu Universal MVP
  Hybrid Booster:
  CPU Frequency Stepless Control
  ASRock U-COP
  Boot Failure Guard (B.F.G.)
  Combo Cooler Option (C.C.O.)
  Good Night LED


  Lieferumfang

  Mainboard
  ASRock SLI_Bridge_2S Card
  User Manual
  Quick Installation Guide
  Support CD (Software Bundle: AntiVirus Software Trial, CyberLink MediaEspresso 6.5 Trial, ASRock MAGIX Multimedia Suite)
  I/O Shield
  4xSATA Kabel
  4xHDD Schrauben
  6xGehäuse Schrauben
  1xUSB3.0-Slotblende
  Reviews (Deutsch/englisch)
  • ocaholic - Review: ASRock Z77 Extreme 6 mit Ivy Bridge - Mainboards - Reviews
  • 4-Way Intel Z77 Motherboard Round-up > Asrock Z77 Extreme6 - TechSpot Reviews
  • Sechs Z77 Motherboards zwischen 135€ und 175€ im Vergleichstest
  • ASRock Z77 Extreme6 (Intel Z77 with Ivy Bridge) Motherboard Review :: TweakTown USA Edition
  • Asrock Z77 Extreme6 Socket 1155 Motherboard
  • ASRock Z77 Extreme6 Motherboard w/ Intel i7-3770K Review | KitGuru
  • ASRock Z77 Extreme 6
  • Review: ASRock Z77 Extreme6 Motherboard - Funky Kit


• ASRock Extreme9 ( Preisvergleich | Produktseite | User Manual | BETA ZONE )

  News: ASRock bringt Z77 Extreme9 in den Handel


  Spoiler














  Ausstattung


  • Formfaktor:......... ATX, 305 x 244 mm
  • Sockel:............... LGA1155
  • Chipsatz:............ Intel Z77
  • Steckplätze:........ Erweiterungsslots: 5x PCIe 3.0 x16, 1x PCIe 2.0 x16, 1x PCIe 2.0 x1, 1x PCIe Mini Card
  • Arbeitsspeicher:... 4x DDR3 (1066, 1333, 1600, OC: 1866, 2133, 2400, 2800), bis 32GB, XMP Profile 1.2/1.3
  • Audio:................ Realtek ALC898 HD-Audio, THX TruStudio
  • LAN:.................. Broadcom BCM57781
  • Laufwerke:.......... 4x SATA-II & 2x SATA-III (Z77, RAID 0/1/5/JBOD), 4x SATA-III (ASMedia ASM1061, 1x shared eSATA)
  • Extern IO:........... PS2, 2x RJ45, 2x USB2.0 / 8x USB3.0 (4x Etron EJ188H, 4x Intel Z77), 5x Audio, SPDIF, eSATA-III, IEEE1394, HDMI
  • Intern IO:........... 6x Fan, 3x USB2.0, 2xUSB3.0, IEEE1394, COM, SPDIF_HDMI

  Backpanel





  Besondere Features

  Nvidia SLI (Anbindung: 16+16 Lanes)
  Nvidia 3-way SLI (Anbindung: 8+8+16 Lanes)
  Nvidia 4-way SLI (Anbindung: 8+8+8+8 Lanes)
  AMD CrossfireX (Anbindung: 8+8 Lanes)
  AMD 3-way CrossfireX (Anbindung: 8+8+16 Lanes)
  AMD 4-way CrossfireX (Anbindung: 8+8+8+8 Lanes)
  ASRock Instant Boot
  ASRock Instant Flash
  ASRock APP Charger
  ASRock SmartView
  ASRock XFast USB
  ASRock XFast LAN
  ASRock XFast RAM
  ASRock Crashless BIOS
  ASRock OMG (Online Management Guard)
  ASRock Internet Flash
  ASRock Dehumidifier Function
  Lucid Virtu Universal MVP
  Hybrid Booster:
  CPU Frequency Stepless Control
  ASRock U-COP
  Boot Failure Guard (B.F.G.)
  Combo Cooler Option (C.C.O.)
  Good Night LED


  Lieferumfang

  Mainboard
  ASRock SLI_Bridge_3S Card
  ASRock 3-Way SLI Bridge Card
  2xASRock SLI Brückenkarte
  User Manual
  Quick Installation Guide
  Support CD (Software Bundle: AntiVirus Software Trial, CyberLink MediaEspresso 6.5 Trial, ASRock MAGIX Multimedia Suite)
  I/O Shield
  6xSATA Kabel
  2xSATA 1 zu 1 Versorgungs-Kabel
  1xASRock Wi-SB Box
  12xSchrauben
• ASRock Extreme11 ( Preisvergleich | Produktseite | User Manual | BETA ZONE )

  Spoiler














  Ausstattung


  • Formfaktor:......... EATX, 305 x 267 mm
  • Sockel:............... LGA1155
  • Chipsatz:............ Intel Z77
  • Steckplätze:........ Erweiterungsslots: 3x PCIe 3.0 x16, 1x PCIe 2.0 x16, 3x PCIe 2.0 x1, 1x PCIe Mini Card
  • Arbeitsspeicher:... 4x DDR3 (1066, 1333, 1600, OC: 1866, 2133, 2400, 2800, 3000), bis 32GB, XMP Profile 1.2/1.3
  • Audio:................ Realtek ALC898 HD-Audio, THX TruStudio
  • LAN:.................. 1x Intel® 82579V, 1x Intel® 82583V (WOL, Dual LAN with teaming, PXE)
  • Laufwerke:.......... 2x SATA-III (Z77, RAID 0/1/5/JBOD), 8x SAS2/SATA-III (LSI SAS2308 PCIe 3.0 x8 controller (RAID 0, RAID 1, RAID 1E and RAID 10), MegaRAID Utility, NCQ und Hot Plug
  • Extern IO:........... PS2, 2x RJ45, 2x USB2.0, 8x USB3.0 (4x Etron EJ188, 4x Intel Z77), 5x Audio, SPDIF, eSATA-III, IEEE1394, HDMI
  • Intern IO:........... 6x Fan, 3x USB2.0 (6 Anschlüsse), 2x USB3.0 (4 Anschlüsse, Etron EJ188), IEEE1394, COM, SPDIF_HDMI, CIR, IR, Front panel audio, 1x Vertical Type USB, SLI/XFire Power

  Backpanel





  Besondere Features

  Nvidia SLI (Anbindung: 16+16 Lanes)
  Nvidia 3-way SLI (Anbindung: 8+8+16 Lanes)
  Nvidia 4-way SLI (Anbindung: 8+8+8+8 Lanes)
  AMD CrossfireX (Anbindung: 8+8 Lanes)
  AMD 3-way CrossfireX (Anbindung: 8+8+16 Lanes)
  AMD 4-way CrossfireX (Anbindung: 8+8+8+8 Lanes)
  ASRock Instant Boot
  ASRock Instant Flash
  ASRock APP Charger
  ASRock SmartView
  ASRock XFast USB
  ASRock XFast LAN
  ASRock XFast RAM
  ASRock Crashless BIOS
  ASRock OMG (Online Management Guard)
  ASRock Internet Flash
  ASRock Dehumidifier Function
  Lucid Virtu Universal MVP
  Hybrid Booster:
  CPU Frequency Stepless Control
  ASRock U-COP
  Boot Failure Guard (B.F.G.)
  Combo Cooler Option (C.C.O.)
  Good Night LED
  2oz copper PCB

  Lieferumfang

  Mainboard
  ASRock SLI_Bridge_3S Card
  ASRock 3-Way SLI Bridge Card
  User Manual
  Quick Installation Guide
  Support CD (Software Bundle: AntiVirus Software Trial, CyberLink MediaEspresso 6.5 Trial, ASRock MAGIX Multimedia Suite)
  I/O Shield
  8x SATA Kabel
  2x SATA 1 zu 1 Versorgungs-Kabel
  1x ASRock Wi-SB Box
  12x Schrauben
  Reviews (Deutsch/englisch)
  • Hardwareluxx: Test: ASRock Z77 Extreme11

Inkompatibilitäten (soweit bekannt)

Spoiler

Hier wird ergänzt...

Allgemeine Infos & nützliche Links

• ASRock 7-Series Microsite
• ASRock Tech Zone (Features wie APPCharger, XFast Ram etc. werden hier erklärt(englisch)

http://www.asrock.com/feature/

---------- Post added at 15:21 ---------- Previous post was at 15:19 ----------

Da ich finde, dass es nicht nur zu den Fatal1ty-Modellen einen Sammelthread geben darf kommt hier nun einer für die restlichen Z77 Boards von ASRock.

Mit Hilfe eurer Mitarbeit können wir den ersten Post gerne erweitern.

Wer Fehler findet - bitte hier schreiben, ich werde es alsbald korrigieren.



[ralle_h]

Fragt mal bei ASRock_User hier im Forum nach (er liest hier ab und zu mit), per PN oder bei ihm im (auch offziellen ASRock Support) Forum: Intel Mainboards - page 1 - PCTreiber Forum

Er hat einen guten Draht nach Taiwan und schon den ein oder anderen Bugfix erbeten können



[Coolsys]

Es wurde bereits ein Hinweis gegeben:

Hallo,
Ich habe festgestellt das die Einstellung "CPU Load-Line Calibration" bei mir Probleme macht.
Nach dem Update von v2.0 auf v2.10 war die CPU LLC bei mir auf "Level 1" voreingestellt.
Die CPU LLC lässt sich zwar über die Schaltfläche verändern "Level 2, 3, ... " aber übernehmen will das UEFI es nicht.

Mfg SirDX

Quelle

Scheint daran zu liegen, dass der Multi verändert wurde.. Wird dort Hand angelegt bleibt LLC auf 1 stecken.



[machiavelli1986]

Also bei mir beim Extreme6 ändert sich die LLC auch nicht mehr. Ändere ich auf 5 so steht links immernoch 1 bei Bios P2.00. Bei P1.90 war das noch nicht der Fall. Entsprechend ist auch die Last Vcore relativ hoch, weiter runter mit dem Offset kann ich aber nicht da mir sonst die CPU im Idle abschmiert. Nun hab ich bei gleichem Offset im Idle ungefähr die selbe Spannung, unter Last jedoch 1.19 statt 1.14. Kanns ja auch nicht sein.



[sledhammer]

Nach den zwei Beta (Plural von Bios) gibt es fur das ASRock Z77 Pro3 ein neues Finales Bios ASRock > Z77 Pro3, dann geh ich mal Flashen.



[Coolsys]

*UPDATE*

Informationen zum Extreme3 auf der ersten Seite hinzugefügt.

Zum größten Teil hat es die guten Eigenschaften des Extreme4 geerbt, verzichtet aber auf Zusatzchips für USB3.0 und Sata3, kommt aber auch mit einem minimal anderen Soundchip (Realtek 892, statt 898), sowie Netzwerkchip (Realtek, statt Broadcom) daher. Dafür wurde der untere PCIe x1 Slot durch einen x16 Slot ersetzt, der allerdings mit 4 Lanes angebunden ist. An der Lüfter-Anschluss-Ausstattung oder am Kühlerdesign hat sich nichts geändert, lediglich die Gold-Caps kommen nicht mehr zum Einsatz. Bei einem Preisunterschied von gerade mal 7 € würde ich weiterhin das Extreme4 empfehlen.



[Kenta]

Danke, habe heute auch für mein Pro3 die version 1.60 geflasht.



[Crylite]

Jo, wie schaut das mit dem ASRock Z77 Pro4-M in Kombination mit dem Thermalright Silver Arrow SB-E aus? Passt das alles oder kann es sein, dass ich den PCIe 3.0 x16 nicht nutzen kann?



[Coolsys]

Fragt mal bei ASRock_User hier im Forum nach (er liest hier ab und zu mit), per PN oder bei ihm im (auch offziellen ASRock Support) Forum: Intel Mainboards - page 1 - PCTreiber Forum

Er hat einen guten Draht nach Taiwan und schon den ein oder anderen Bugfix erbeten können

Es wird sich dem Problem angenommen:

Hallo,

ASRock konnte die Probleme bzw LLC nachstellen. Die R&D-Abteilung wird sich nun damit befassen um das Problem zu beheben.

Quelle



[Master Luke]

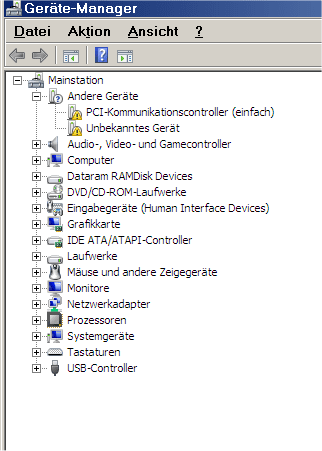

mal ne kleine Frage zwischendurch:

Welcher Treiber fehlt denn da noch?



[Coolsys]

Schon "Intel Management Engine" installiert? Wird gern vergesssen.



[Master Luke]

Schon "Intel Management Engine" installiert? Wird gern vergesssen.

ok. danke.
hatte ich wieder deinstalliert. jetzt frisch wieder drauf gemacht und das unbekannte PCI-Gerät ist verschwunden.

jetzt habe ich nur noch das unbekannte Gerät im Geräte-Manager. Ich weis nur nicht, was das noch sein könnte...

- iGPU ist deaktivert
- interner Sound ist deaktviert
- externe Souka installiert und läuft
- externe Graka installiert und läuft
- USB3 ist installiert


hat da jemand eine Idee?



[celemine1Gig]

Hersteller über die VID (Vendor ID) im Gerätemenager ermitteln und das Ganze so eingrenzen.



[machiavelli1986]

@Coolsys

danke für die Info. Bei mir beim Extreme6 läuft nämlich bios p2.00 mit windows 8 wunderbar, bootet nochmals ein gutes stück schneller als mit bios 1.90. aber ebe da llc immer auf 1 bleibt bin ich wieder zurück auf 1.90. die spannung ist in etwa dieselbe bei 2.00 und 1.90 unter llc 1. von daher hoffe ich das bei einem neuen bios mit funktionierendem llc 5 das in etwa mit 1.90 übereinstimmt.



[Wernersen]

Das neue 2.00 hat auch wieder einen LLC Fix 100%
Das ist doch wirklich ein Shicendreck! Für das OC-Formula wird alle zwei Tage ein neues Bios gebastelt und die anderen können in die Röhre schauen.



[Coolsys]

Ruhig Blut, Wernersen. Taiwan ist schon informiert.

Gesendet von meinem LG-P990 mit der Hardwareluxx App



[Wernersen]

Ja, war gestern Abend etwas angepisst, als ich das 1.90a für völlig verbugten Mist erkannt habe.
Auch im 2.00 sind schön alle Subtimings einstellbar, aber auch dieses Bios wieder verbugt ist.
Gott sei Dank funktioniert bei Asrock der Backflash einwandfrei.
Das 1.90 funktioniert Fehlerfrei, ist aber auf den Rams kastriert.
Ich bin mir ziemlich sicher, dass via Software einiges geht. Es braucht nur ein richtig gutes Bios und schon kann man Vcore und Vdimm sparen.
Ob ich mit meiner CPU (IMC) die Samsungs sinnvoll auf 2400MHz bekomme, ist immer noch fraglich.
Bei Neustarts habe ich immer noch Fehlercodes 20 oder 23, ab und zu startet es mal sauber durch.
Auf dem OC-Formula ginge es bestimmt. Bin ja nicht abgeneigt mir das OC-Formula zu kaufen, nur mache ich dann am E6 wieder nasse.
Eine fein einstellbare VCCSA wäre auch kein Luxus.



[Master Luke]

Hersteller über die VID (Vendor ID) im Gerätemenager ermitteln und das Ganze so eingrenzen.

-> "Unbekanntes Gerät" mit der ACPI-ID "INT33A0"

hab dann mal gegoogelt, wäre das hier:
Asrock verleiht billigen LGA1155-Mainboards neue Funktionen | heise online

In Kurzform: ich habe die "Intel(R) Rapid Start Technology" im UEFI aktiviert und brauche nun die "Intel Smart Connect Technology" als Treiber.



[ASrock_User]

LLC Fix für das EX4 und EX6

Download: ASRock Z77 Extreme6 UEFI 2.02 - Intel Mainboards - PCTreiber Forum
Download: ASRock Z77 Extreme4 UEFI 2.21 - Intel Mainboards - PCTreiber Forum



[Coolsys]

Ich kann bestätigen, das der vdroop wieder da ist und somit LLC funktioniert! Danke ASrock_User und ASRock Taiwan!



[Prodigy78]

Hey Coolsys,
hab noch mal ne Frage zum OCen und LLC, Offset.
du hast ja glaub ich weiter oben mal geschrieben, dass du die VCore bei dir sowieso fix einstellst und es im Idle kaum einen unterschied macht.
Hast du das mal getestet, also Stromverbauch des Gesamtrechners und Tempentwicklung? Hat die Absenkung der VC da wirklich keinen Vorteil?
Muss selber noch mal in dem entsprechenden OC-Threat zu Sandy/Ivy genauer lesen wie nun diese Funktionen arbeiten und was sie genau bewirken.
Nach deiner Aussage brauchst du also keinen Offset, richtig!?
Offset ist eine Sache, die MSI bei z.B. dem Z77 MPower nicht bietet. Kann mich noch nicht so richtig entscheiden, ob Asrock E6, OC Formula, oder MSI MPower.
Ist Offset zum Undervolten notwendig?



[ralle_h]

Offset spart im Idle gerade mal <= 1W wenn Phasenabschaltung usw. richtig implementiert sind und die sonstigen Stromsparmodi (C1E, C3 und C6) aktiviert sind. Getestet hatte ich es mit 2 Boards, da ich es zuerst gar nicht glauben konnte.



[Prodigy78]

Das ist wirklich kaum zu glauben. Danke für die Info.
Ist es dann wirklich so, dass man sich den Offset schenken kann und dadurch das OC mit fester VC eventuell auch schneller von der Hand geht, da minimierte Fehlerquelle?
Deinen OC-Guide werde ich definitv auch noch mal anschauen. Zwar schon gelesen aber nicht alles behalten, da noch die Praxis fehlt / ohne passende HW noch nicht möglich ist!



[ralle_h]

Offset hat m.E. nach zwei Vorteile:

- Falls sich die VID verändert, was im Sommer durch wärmere Temperaturen durchaus passieren kann, muss man die VCore nicht nachjustieren.
- Man kann sich ~1W im Idle sparen und es sieht schöner aus in CPU-Z und co.

Offset als Fehlerquelle kann man in 90% der Fälle (falls UEFI sauber programmiert und nicht verbuggt ist) im Vgl. zu fester VCore ohnehin ausschließen.

Habe bisher bei 4 CPUs (die 2 Sandys und Ivys die ich, aus vielen, für ein paar Monate behalten habe) Fixed VCore mit Offset verglichen und bin immer bei den selben Ergebnissen gelandet.



[Coolsys]

Hör auf ralle, der hat Erfahrung. Genau das eine Watt habe ich auch gemessen. Ich glaube die VID ändert sich erst in höheren Temperaturbereichen, was somit eher auf Ivy, als auf Sandy zutrifft. Ich habe (weil es auch nichts anderes für mich gab) immer per fixed vCore übertaktet, und was einmal stabil war, war auch bei jeder Umgebungstemperatur stabil.

Durch Offset stellt sich leider auch der Nachteil ein, dass die sowieso schon niedrige VID für IDLE eben so nach unten verschoben wird - zu wenig für meinen Sandy bei 1600 MHz -> Windows bootet nicht, daher fixed.

*Sandy = Sandy Bridge [2500K in meinem Fall], Ivy = Ivy Bridge, aktuellste Intel Core Architektur (i.e. 3570K, 3770K).

Wenn du dich ans Overclocking wagst - Es ist dank der K-Modelle so viel einfacher als damals, als auch alles andere, was am FSB (BCLK heute) hing, mit übertaktet wurde. Hier kannst du dich bis mindestens 4,5 GHz einzig und allein auf die CPU konzentrieren und brauchst wirklich nur an der Versorgungsspannung für die CPU zu drehen.



[Wernersen]

Danke Asrock_User!!! Das 2.02 fürs Extreme6 ist i.O. LLC funzt



[Prodigy78]

@ ralle_h und coolsys:
danke euch für die Hinweise. Dann sind die zwei Vorteile doch nicht so wirkliche Vorteile sondern Ansichtssache. Somit sollte Offset kein Argument für oder gegen ein Board sein.
Anders formuliert ist Offset keine großartige Fehlerquelle, aber nach deinem Hinweis, Coolsys, mit der Verringerung im Idle, kann man ohne Offset noch einfacher Ocen. Wegen mir musst du die Begriffe wie BCLK & Co. nicht übersetzten. Die Änderungen sind mir schon länger geläufig, da ich die Entwicklung immer mitverfolgt und etliche Tests durch hab. Wollte damals als der Z68 rauskam auch fast schon umsteigen, dann aber doch auf Ivy warten. Oder wolltest du mich nur etwas auf die Schippe nehmen? Bin auch gespann was dann mit Haswell im Bereich OC so wird oder ob Intel doch noch mal ein anderes Stepping vom Ivy bringt, dass event. etwas beim Tempverhalten verbessert. Trotzdem danke.



[Coolsys]

Nein, ich wollte dich nicht auf die Schippe nehmen. Ich übertakte CPUs seit dem Sockel A und da war es noch der FSB.

Beim Temp.Verhalten wird sich nicht mehr viel ändern, denn wir kommen jetzt in Regionen, wo die Chips so klein sind, dass ihre geringe Oberfläche das Kühlen erschwert.



[Joachim224]

Hey Leute,

ich habe meinem Bruder einen neuen Rechner zusammengestellt und nun haben wir das massive Problem, dass das Z77 Extreme 4 nach dem herunterfahren plötzlich nicht mehr gestartet werden kann! Die beiden Taster (Power/Reset) auf dem Mobo gehen direkt nach dem Herunterfahren aus, obwohl das Netzteil noch am Strom hängt. Die einzige Lampe die noch beweist, dass das Brett Saft hat ist das Netzwerk-Lämpchen im I/O-Shield, welches bei angeschlossenem Netzwerkkabel leuchtet!

Folgende Komponenten sind verbaut: *Klick mich!*

Kann mir irgendjemand weiterhelfen? Ich bin mit meinem Latein am Ende!


Folgendes haben wir schon probiert:

- CMOS-CLEAR
- Batterie raus
- anderes Netzeil
- Minimalbestückung
- Alles außer Mobo und CPU vom Strom getrennt
- Anschlüsse der Front-Taster überprüft

Das Problem äußert sich im Detail wie folgt:

Ein Neustart ist kein Problem! Lediglich nach dem Herunterfahren wird es im Gehäuse zappenduster und der Rechner ist nicht zum Starten zu bewegen! Es ist egal ob man auf den Powerknopf am Gehäuse einhämmert, oder auf den Onboardschalter drückt.
Scheinbar bekommt der Stromkreis keinen Saft! Dann - nach ein paar Minuten - startet der Rechner plötzlich als wäre nichts gewesen! Alle Lämpchen gehen und es folgt ein normaler Bootvorgang! Auch im Windows, egal ob im Idle oder beim Zocken gibt es keinerlei Probleme! Wenn man den Rechner jedoch ausschaltet folgt das o.g. Theater!

Ich bin für alle Tipps und Anregungen tierisch dankbar!



[Prodigy78]

@Coolsys:
ha cool, Sockel A passt, ich auch. Hab damals auch mit Wakü angefangen.
Ja, die kleinere Fläche mag schon dazu beitragen, aber es hieß ja auch, dass der neue 3D-Transistor von Intel dafür verantwortlich sein kann,
denn der kleinere Herstellungsprozess bringt ja nun mal auch eine Verringerung der Stromaufnahme mit sich. Glaube schon, dass da noch einiges optimiert werden kann um die Hitzeentwicklung wieder zu verringern.



[mugam]

Hallo Leute,

Gibts Erfahrungen, welche Luftkühler auf das Extreme 9 passen, sieht ziemlich eng aus um den Sockel und die Kühlkörper sind auch relativ hoch.
