[Sammelthread] ASRock Z77 Pro3, Pro4(-M), Extreme3, Extreme4(-M), Extreme6, Extreme9, Extreme11





ASRock Z77 Pro3
ASRock Z77 Pro4 / Pro4-M
ASRock Z77 Extreme3 / Extreme4 / Extreme4-M / Extreme6 / Extreme9 / Extreme11

Die Modelle auf einen Blick

Die Modelle im Detail
  • ASRock Pro3 ( Preisvergleich | Produktseite | User Manual | BETA ZONE )




    Ausstattung
    • Formfaktor:......... ATX, 305 x 193 mm
    • Sockel:............... LGA1155
    • Chipsatz:............ Intel Z77
    • Steckplätze:........ 1x PCIe 3.0 x16, 1x PCIe 2.0 x16 (elektrisch nur x4), 1x PCIe 2.0 x1, 2x PCI
    • Arbeitsspeicher:... 4x DDR3 (1066, 1333, 1600, OC: 1866, 2133, 2400, 2800), bis 32GB, XMP Profile 1.2/1.3
    • Audio:................ Realtek ALC892 HD-Audio, THX TruStudio
    • LAN:.................. Realtek RTL8111E
    • Laufwerke:.......... 4x SATA-II & 2x SATA-III (Z77, RAID 0/1/5/JBOD)
    • Extern IO:........... PS2, 1x RJ45, 4x USB2.0 / 2x USB3.0, 6x Audio, HDMI, VGA
    • Intern IO:........... 5x Fan, 3x USB2.0, 1x USB3.0, COM, SPDIF_HDMI
    Backpanel

    Besondere Features

    AMD CrossfireX (Anbindung: 16+4 Lanes)
    ASRock Instant Boot
    ASRock Instant Flash
    ASRock APP Charger
    ASRock SmartView
    ASRock XFast USB
    ASRock XFast LAN
    ASRock XFast RAM
    ASRock Crashless BIOS
    ASRock OMG (Online Management Guard)
    ASRock Internet Flash
    ASRock Dehumidifier Function
    Lucid Virtu Universal MVP
    Hybrid Booster:
    CPU Frequency Stepless Control
    ASRock U-COP
    Boot Failure Guard (B.F.G.)
    Combo Cooler Option (C.C.O.)
    Good Night LED


    Lieferumfang

    Mainboard
    User Manual
    Quick Installation Guide
    Support CD (Software Bundle: AntiVirus Software Trial, CyberLink MediaEspresso 6.5 Trial, ASRock MAGIX Multimedia Suite)
    I/O Shield
    2x SATA Kabel
  • ASRock Pro4 ( Preisvergleich | Produktseite | User Manual | BETA ZONE )



    Ausstattung
    • Formfaktor:......... ATX, 305 x 201 mm
    • Sockel:............... LGA1155
    • Chipsatz:............ Intel Z77
    • Steckplätze:........ 1x PCIe 3.0 x16, 1x PCIe 2.0 x16 (elektrisch nur x4), 1x PCIe 2.0 x1, 3x PCI
    • Arbeitsspeicher:... 4x DDR3 (1066, 1333, 1600, OC: 1866, 2133, 2400, 2800), bis 32GB, XMP Profile 1.2/1.3
    • Audio:................ Realtek ALC892 HD-Audio, THX TruStudio
    • LAN:.................. Realtek RTL8111E
    • Laufwerke:.......... 4x SATA-II & 2x SATA-III (Z77, RAID 0/1/5/JBOD), 2x SATA-III (ASMedia ASM1061)
    • Extern IO:........... PS2, 1x RJ45, 6x USB2.0 / 2x USB3.0, 5x Audio, SPDIF, HDMI, VGA, DVI
    • Intern IO:........... 3x Fan, 2x USB2.0, 1x USB3.0, COM, SPDIF_HDMI
    Backpanel

    Besondere Features

    AMD CrossfireX (Anbindung: 16+4 Lanes)
    ASRock Instant Boot
    ASRock Instant Flash
    ASRock APP Charger
    ASRock SmartView
    ASRock XFast USB
    ASRock XFast LAN
    ASRock XFast RAM
    ASRock Crashless BIOS
    ASRock OMG (Online Management Guard)
    ASRock Internet Flash
    ASRock Dehumidifier Function
    Lucid Virtu Universal MVP
    Hybrid Booster:
    CPU Frequency Stepless Control
    ASRock U-COP
    Boot Failure Guard (B.F.G.)
    Combo Cooler Option (C.C.O.)
    Good Night LED


    Lieferumfang

    Mainboard
    User Manual
    Quick Installation Guide
    Support CD (Software Bundle: AntiVirus Software Trial, CyberLink MediaEspresso 6.5 Trial, ASRock MAGIX Multimedia Suite)
    I/O Shield
    2x SATA Kabel
  • ASRock Pro4-M ( Preisvergleich | Produktseite | User Manual | BETA ZONE )



    Ausstattung
    • Formfaktor:......... µATX, 244 x 244 mm
    • Sockel:............... LGA1155
    • Chipsatz:............ Intel Z77
    • Steckplätze:........ Erweiterungsslots: 1x PCIe 3.0 x16, 1x PCIe 2.0 x16 (elektrisch nur x4), 1x PCIe 2.0 x16 (elektrisch nur x1), 1x PCIe 2.0 x1
    • Arbeitsspeicher:... 4x DDR3 (1066, 1333, 1600, OC: 1866, 2133, 2400, 2800), bis 32GB, XMP Profile 1.2/1.3
    • Audio:................ Realtek ALC892 HD-Audio, THX TruStudio
    • LAN:.................. Realtek RTL8111E
    • Laufwerke:.......... 4x SATA-II & 2x SATA-III (Z77, RAID 0/1/5/JBOD), 2x SATA-III (ASMedia ASM1061, 1x shared eSATA)
    • Extern IO:........... PS2, 1x RJ45, 4x USB2.0 / 2x USB3.0, 5x Audio, SPDIF, eSATA-III, HDMI, VGA, DVI
    • Intern IO:........... 3x Fan, 2x USB2.0, 1x USB3, IEEE1394, COM, SPDIF_HDMI
    Backpanel

    Besondere Features

    AMD CrossfireX (Anbindung: 16+4 Lanes)
    ASRock Instant Boot
    ASRock Instant Flash
    ASRock APP Charger
    ASRock SmartView
    ASRock XFast USB
    ASRock XFast LAN
    ASRock XFast RAM
    ASRock Crashless BIOS
    ASRock OMG (Online Management Guard)
    ASRock Internet Flash
    ASRock Dehumidifier Function
    Lucid Virtu Universal MVP
    Hybrid Booster:
    CPU Frequency Stepless Control
    ASRock U-COP
    Boot Failure Guard (B.F.G.)
    Combo Cooler Option (C.C.O.)
    Good Night LED


    Lieferumfang

    Mainboard
    ASRock SLI_Bridge_2S Card
    User Manual
    Quick Installation Guide
    Support CD (Software Bundle: AntiVirus Software Trial, CyberLink MediaEspresso 6.5 Trial, ASRock MAGIX Multimedia Suite)
    I/O Shield
    2x SATA Kabel
  • ASRock Extreme3 ( Preisvergleich | Produktseite | User Manual | BETA ZONE )
    [




    Ausstattung
    • Formfaktor:......... ATX, 305 x 218 mm
    • Sockel:............... LGA1155
    • Chipsatz:............ Intel Z77
    • Steckplätze:........ 1x PCIe 3.0 x16, 1x PCIe 3.0 x16 (elektrisch nur x8), 1x PCIe 2.0 x16 (elektrisch nur x4), 1x PCIe 2.0 x1, 2x PCI
    • Arbeitsspeicher:... 4x DDR3 (1066, 1333, 1600, OC: 1866, 2133, 2400, 2800), bis 32GB, XMP Profile 1.2/1.3
    • Audio:................ Realtek ALC892 HD-Audio, THX TruStudio
    • LAN:.................. Realtek RTL8111E
    • Laufwerke:.......... 4x SATA-II & 2x SATA-III (Z77, RAID 0/1/5/JBOD)
    • Extern IO:........... PS2, 2x RJ45, 2x USB2.0 / 2x USB3.0 (2x ASMedia ASM106x), 5x Audio, SPDIF, HDMI, VGA, DVI
    • Intern IO:........... 6x Fan, 3x USB2.0, 1x USB3.0, COM, SPDIF_HDMI
    Backpanel

    Besondere Features

    Nvidia SLI (Anbindung: 8+8 Lanes)
    AMD CrossfireX (Anbindung: 8+8 Lanes)
    ASRock Instant Boot
    ASRock Instant Flash
    ASRock APP Charger
    ASRock SmartView
    ASRock XFast USB
    ASRock XFast LAN
    ASRock XFast RAM
    ASRock Crashless BIOS
    ASRock OMG (Online Management Guard)
    ASRock Internet Flash
    ASRock Dehumidifier Function
    Lucid Virtu Universal MVP
    Hybrid Booster:
    CPU Frequency Stepless Control
    ASRock U-COP
    Boot Failure Guard (B.F.G.)
    Combo Cooler Option (C.C.O.)
    Good Night LED


    Lieferumfang

    Mainboard
    ASRock SLI_Bridge_2S Card
    User Manual
    Quick Installation Guide
    Support CD (Software Bundle: AntiVirus Software Trial, CyberLink MediaEspresso 6.5 Trial, ASRock MAGIX Multimedia Suite)
    I/O Shield
    2x SATA-III Kabel
  • ASRock Extreme4 ( Preisvergleich | Produktseite | User Manual | BETA ZONE )

    Link: Erfahrungen zum ASRock Extreme4

    [



    Ausstattung
    • Formfaktor:......... ATX, 305 x 218 mm
    • Sockel:............... LGA1155
    • Chipsatz:............ Intel Z77
    • Steckplätze:........ 1x PCIe 3.0 x16, 1x PCIe 3.0 x16 (elektrisch nur x8), 2x PCIe 2.0 x1, 2x PCI
    • Arbeitsspeicher:... 4x DDR3 (1066, 1333, 1600, OC: 1866, 2133, 2400, 2800), bis 32GB, XMP Profile 1.2/1.3
    • Audio:................ Realtek ALC898 HD-Audio, THX TruStudio
    • LAN:.................. Broadcom BCM57781
    • Laufwerke:.......... 4x SATA-II & 2x SATA-III (Z77, RAID 0/1/5/JBOD), 4x SATA-III (ASMedia ASM1061, 1x shared eSATA)
    • Extern IO:........... PS2, 2x RJ45, 2x USB2.0 / 4x USB3.0 (2x ASMedia ASM106x), 5x Audio, SPDIF, eSATA-III, HDMI, VGA, DVI
    • Intern IO:........... 6x Fan, 3x USB2.0, 1x USB3.0, COM, SPDIF_HDMI
    Backpanel

    Besondere Features

    Nvidia SLI (Anbindung: 8+8 Lanes)
    AMD CrossfireX (Anbindung: 8+8 Lanes)
    ASRock Instant Boot
    ASRock Instant Flash
    ASRock APP Charger
    ASRock SmartView
    ASRock XFast USB
    ASRock XFast LAN
    ASRock XFast RAM
    ASRock Crashless BIOS
    ASRock OMG (Online Management Guard)
    ASRock Internet Flash
    ASRock Dehumidifier Function
    Lucid Virtu Universal MVP
    Hybrid Booster:
    CPU Frequency Stepless Control
    ASRock U-COP
    Boot Failure Guard (B.F.G.)
    Combo Cooler Option (C.C.O.)
    Good Night LED


    Lieferumfang

    Mainboard
    ASRock SLI_Bridge_2S Card
    User Manual
    Quick Installation Guide
    Support CD (Software Bundle: AntiVirus Software Trial, CyberLink MediaEspresso 6.5 Trial, ASRock MAGIX Multimedia Suite)
    I/O Shield
    2x SATA-III Kabel
    Reviews(Deutsch/Englisch)
  • ASRock Extreme4-M ( Preisvergleich | Produktseite | User Manual | BETA ZONE )



    Ausstattung
    • Formfaktor:......... µATX, 244 x 244 mm
    • Sockel:............... LGA1155
    • Chipsatz:............ Intel Z77
    • Steckplätze:........ 1x PCIe 3.0 x16, 1x PCIe 3.0 x16 (elektrisch nur x8), 1x PCIe 2.0 x16 (elektrisch nur x4), 1x PCIe 2.0 x1
    • Arbeitsspeicher:... 4x DDR3 (1066, 1333, 1600, OC: 1866, 2133, 2400, 2800), bis 32GB, XMP Profile 1.2/1.3
    • Audio:................ Realtek ALC898 HD-Audio, THX TruStudio
    • LAN:.................. Realtek RTL8111E
    • Laufwerke:.......... 4x SATA-II & 2x SATA-III (Z77, RAID 0/1/5/JBOD), 2x SATA-III (ASMedia ASM1061, 1x shared eSATA)
    • Extern IO:........... PS2, 1x RJ45, 4x USB2.0 / 2x USB3.0, 5x Audio, SPDIF, eSATA-III, HDMI, VGA, DVI
    • Intern IO:........... 5x Fan, 3x USB2.0, 1xUSB3, COM, SPDIF_HDMI
    Backpanel

    Besondere Features

    Nvidia SLI (Anbindung: 8+8 Lanes)
    AMD CrossfireX (Anbindung: 8+8 Lanes)
    AMD 3-way CrossfireX (Anbindung 8(Gen3)+8(Gen3)+4(Gen2) Lanes)
    ASRock Instant Boot
    ASRock Instant Flash
    ASRock APP Charger
    ASRock SmartView
    ASRock XFast USB
    ASRock XFast LAN
    ASRock XFast RAM
    ASRock Crashless BIOS
    ASRock OMG (Online Management Guard)
    ASRock Internet Flash
    ASRock Dehumidifier Function
    Lucid Virtu Universal MVP
    Hybrid Booster:
    CPU Frequency Stepless Control
    ASRock U-COP
    Boot Failure Guard (B.F.G.)
    Combo Cooler Option (C.C.O.)
    Good Night LED


    Lieferumfang

    Mainboard
    ASRock SLI_Bridge_2S Card
    User Manual
    Quick Installation Guide
    Support CD (Software Bundle: AntiVirus Software Trial, CyberLink MediaEspresso 6.5 Trial, ASRock MAGIX Multimedia Suite)
    I/O Shield
    2xSATA-III Kabel
    Reviews(Deutsch/Englisch)http://www.pctreiber.net/2012/asrock-z77-extreme4-m-test.html

  • ASRock Extreme6 ( Preisvergleich | Produktseite | User Manual | BETA ZONE )



    Ausstattung
    • Formfaktor:......... ATX, 305 x 244 mm
    • Sockel:............... LGA1155
    • Chipsatz:............ Intel Z77
    • Steckplätze:........ 1x PCIe 3.0 x16, 1x PCIe 3.0 x16 (elektrisch nur x8), 1x PCIe 2.0 x16 (elektrisch nur x4), 1x PCIe 2.0 x1, 2x PCI, 1x PCIe Mini Card
    • Arbeitsspeicher:... 4x DDR3 (1066, 1333, 1600, OC: 1866, 2133, 2400, 2800), bis 32GB, XMP Profile 1.2/1.3
    • Audio:................ Realtek ALC898 HD-Audio, THX TruStudio
    • LAN:.................. Broadcom BCM57781
    • Laufwerke:.......... 4x SATA-II & 2x SATA-III (Z77, RAID 0/1/5/JBOD), 4x SATA-III (ASMedia ASM1061, 1x shared eSATA)
    • Extern IO:........... PS2, 1x RJ45, 2x USB2.0 / 4x USB3.0 (2x Intel Z77, 2x ASMedia ASM1061), 5x Audio, SPDIF, eSATA-III, IEEE1394, HDMI, DisplayPort, VGA, DVI
    • Intern IO:........... 6x Fan, 3x USB2.0, 1xUSB3, IEEE1394, COM, FDD, SPDIF_HDMI
    Backpanel

    Besondere Features

    Nvidia SLI (Anbindung: 8+8 Lanes)
    AMD CrossfireX (Anbindung: 8+8 Lanes)
    AMD 3-way CrossfireX (Anbindung 8(Gen3)+8(Gen3)+4(Gen2) Lanes)
    ASRock Instant Boot
    ASRock Instant Flash
    ASRock APP Charger
    ASRock SmartView
    ASRock XFast USB
    ASRock XFast LAN
    ASRock XFast RAM
    ASRock Crashless BIOS
    ASRock OMG (Online Management Guard)
    ASRock Internet Flash
    ASRock Dehumidifier Function
    Lucid Virtu Universal MVP
    Hybrid Booster:
    CPU Frequency Stepless Control
    ASRock U-COP
    Boot Failure Guard (B.F.G.)
    Combo Cooler Option (C.C.O.)
    Good Night LED


    Lieferumfang

    Mainboard
    ASRock SLI_Bridge_2S Card
    User Manual
    Quick Installation Guide
    Support CD (Software Bundle: AntiVirus Software Trial, CyberLink MediaEspresso 6.5 Trial, ASRock MAGIX Multimedia Suite)
    I/O Shield
    4xSATA Kabel
    4xHDD Schrauben
    6xGehäuse Schrauben
    1xUSB3.0-Slotblende
    Reviews (Deutsch/englisch)
  • ASRock Extreme9 ( Preisvergleich | Produktseite | User Manual | BETA ZONE )

    News: ASRock bringt Z77 Extreme9 in den Handel




    Ausstattung
    • Formfaktor:......... ATX, 305 x 244 mm
    • Sockel:............... LGA1155
    • Chipsatz:............ Intel Z77
    • Steckplätze:........ Erweiterungsslots: 5x PCIe 3.0 x16, 1x PCIe 2.0 x16, 1x PCIe 2.0 x1, 1x PCIe Mini Card
    • Arbeitsspeicher:... 4x DDR3 (1066, 1333, 1600, OC: 1866, 2133, 2400, 2800), bis 32GB, XMP Profile 1.2/1.3
    • Audio:................ Realtek ALC898 HD-Audio, THX TruStudio
    • LAN:.................. Broadcom BCM57781
    • Laufwerke:.......... 4x SATA-II & 2x SATA-III (Z77, RAID 0/1/5/JBOD), 4x SATA-III (ASMedia ASM1061, 1x shared eSATA)
    • Extern IO:........... PS2, 2x RJ45, 2x USB2.0 / 8x USB3.0 (4x Etron EJ188H, 4x Intel Z77), 5x Audio, SPDIF, eSATA-III, IEEE1394, HDMI
    • Intern IO:........... 6x Fan, 3x USB2.0, 2xUSB3.0, IEEE1394, COM, SPDIF_HDMI
    Backpanel

    Besondere Features

    Nvidia SLI (Anbindung: 16+16 Lanes)
    Nvidia 3-way SLI (Anbindung: 8+8+16 Lanes)
    Nvidia 4-way SLI (Anbindung: 8+8+8+8 Lanes)
    AMD CrossfireX (Anbindung: 8+8 Lanes)
    AMD 3-way CrossfireX (Anbindung: 8+8+16 Lanes)
    AMD 4-way CrossfireX (Anbindung: 8+8+8+8 Lanes)
    ASRock Instant Boot
    ASRock Instant Flash
    ASRock APP Charger
    ASRock SmartView
    ASRock XFast USB
    ASRock XFast LAN
    ASRock XFast RAM
    ASRock Crashless BIOS
    ASRock OMG (Online Management Guard)
    ASRock Internet Flash
    ASRock Dehumidifier Function
    Lucid Virtu Universal MVP
    Hybrid Booster:
    CPU Frequency Stepless Control
    ASRock U-COP
    Boot Failure Guard (B.F.G.)
    Combo Cooler Option (C.C.O.)
    Good Night LED


    Lieferumfang

    Mainboard
    ASRock SLI_Bridge_3S Card
    ASRock 3-Way SLI Bridge Card
    2xASRock SLI Brückenkarte
    User Manual
    Quick Installation Guide
    Support CD (Software Bundle: AntiVirus Software Trial, CyberLink MediaEspresso 6.5 Trial, ASRock MAGIX Multimedia Suite)
    I/O Shield
    6xSATA Kabel
    2xSATA 1 zu 1 Versorgungs-Kabel
    1xASRock Wi-SB Box
    12xSchrauben
  • ASRock Extreme11 ( Preisvergleich | Produktseite | User Manual | BETA ZONE )



    Ausstattung
    • Formfaktor:......... EATX, 305 x 267 mm
    • Sockel:............... LGA1155
    • Chipsatz:............ Intel Z77
    • Steckplätze:........ Erweiterungsslots: 3x PCIe 3.0 x16, 1x PCIe 2.0 x16, 3x PCIe 2.0 x1, 1x PCIe Mini Card
    • Arbeitsspeicher:... 4x DDR3 (1066, 1333, 1600, OC: 1866, 2133, 2400, 2800, 3000), bis 32GB, XMP Profile 1.2/1.3
    • Audio:................ Realtek ALC898 HD-Audio, THX TruStudio
    • LAN:.................. 1x Intel® 82579V, 1x Intel® 82583V (WOL, Dual LAN with teaming, PXE)
    • Laufwerke:.......... 2x SATA-III (Z77, RAID 0/1/5/JBOD), 8x SAS2/SATA-III (LSI SAS2308 PCIe 3.0 x8 controller (RAID 0, RAID 1, RAID 1E and RAID 10), MegaRAID Utility, NCQ und Hot Plug
    • Extern IO:........... PS2, 2x RJ45, 2x USB2.0, 8x USB3.0 (4x Etron EJ188, 4x Intel Z77), 5x Audio, SPDIF, eSATA-III, IEEE1394, HDMI
    • Intern IO:........... 6x Fan, 3x USB2.0 (6 Anschlüsse), 2x USB3.0 (4 Anschlüsse, Etron EJ188), IEEE1394, COM, SPDIF_HDMI, CIR, IR, Front panel audio, 1x Vertical Type USB, SLI/XFire Power
    Backpanel

    Besondere Features

    Nvidia SLI (Anbindung: 16+16 Lanes)
    Nvidia 3-way SLI (Anbindung: 8+8+16 Lanes)
    Nvidia 4-way SLI (Anbindung: 8+8+8+8 Lanes)
    AMD CrossfireX (Anbindung: 8+8 Lanes)
    AMD 3-way CrossfireX (Anbindung: 8+8+16 Lanes)
    AMD 4-way CrossfireX (Anbindung: 8+8+8+8 Lanes)
    ASRock Instant Boot
    ASRock Instant Flash
    ASRock APP Charger
    ASRock SmartView
    ASRock XFast USB
    ASRock XFast LAN
    ASRock XFast RAM
    ASRock Crashless BIOS
    ASRock OMG (Online Management Guard)
    ASRock Internet Flash
    ASRock Dehumidifier Function
    Lucid Virtu Universal MVP
    Hybrid Booster:
    CPU Frequency Stepless Control
    ASRock U-COP
    Boot Failure Guard (B.F.G.)
    Combo Cooler Option (C.C.O.)
    Good Night LED
    2oz copper PCB

    Lieferumfang

    Mainboard
    ASRock SLI_Bridge_3S Card
    ASRock 3-Way SLI Bridge Card
    User Manual
    Quick Installation Guide
    Support CD (Software Bundle: AntiVirus Software Trial, CyberLink MediaEspresso 6.5 Trial, ASRock MAGIX Multimedia Suite)
    I/O Shield
    8x SATA Kabel
    2x SATA 1 zu 1 Versorgungs-Kabel
    1x ASRock Wi-SB Box
    12x Schrauben
    Reviews (Deutsch/englisch)

Inkompatibilitäten (soweit bekannt)
Hier wird ergänzt...

Allgemeine Infos & nützliche Links
http://www.asrock.com/feature/

---------- Post added at 15:21 ---------- Previous post was at 15:19 ----------

Da ich finde, dass es nicht nur zu den Fatal1ty-Modellen einen Sammelthread geben darf kommt hier nun einer für die restlichen Z77 Boards von ASRock.

Mit Hilfe eurer Mitarbeit können wir den ersten Post gerne erweitern.

Wer Fehler findet - bitte hier schreiben, ich werde es alsbald korrigieren.

Zuletzt bearbeitet:
Vom CPU-Sockel der zweite und der letzte Slot ist gemeint.
Nebenspannungen = VTT - VCCSA/IMC - PLL - PCH - Vdimm
Das XMP-Profil kann man ruhig laden, um zu schauen welche Timings hier vergeben werden.
Dann aber die Spannungen selbst setzen, weil hier gerne völlig übertrieben wird.
Für die 2400MHz, falls die dann laufen, sollte eine VTT von 1.07x - 1.08x reichen.

Danke nochmal für deine Tipps. Habs bis dato stabil mit 2133 laufen. Das reicht mir erst mal, da auch nicht so viel Zeit zum testen da ist. Gemacht habe ich es jetzt wie folgt: XMP-Profil mit 2133 geladen, Ram-Frequenz manuell auf 2133 und die Latenzen wie im XMP-Profil vorgesehen manuell gesetzt (auf automatik waren sie zu scharf eingestellt). Rest alles auf Auto. Bis jetzt läuft es.

Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
- kein USB Stick
- Bootreihenfolge ok
- Bios + Windows AHCI ok
- USB Devices am PC: Drucker Canon Pixma + externe, aber per AN/AUS Knopf ausgeschaltete USB Platte

War bei Dir n Stick schuld?

Jungs,brauch heut ein board,sollte um die 120€ kosten.
Ist das extrem4 zu empfehlen?

Gesendet von meinem Galaxy Nexus mit der Hardwareluxx App

Von mir ein klares JA...

ja das ASR Z77-E4 Board ist soweit sehr stabil, hab nur noch ein ungelöstes Problem damit.

ich hab 2 x 8GB GEiL Leggera 1866CL9 drin und mit denen bekomme ich beim morgendlichen Start ärgerlicherweise einen 3 fach boot.
zuerst ein 36er, dann ein 15er, da hängt er, geht aus und dann geht er ins BIOS und die RAMs stehen auf 1600CL11.
Speichere ich dann mit dem XMP profile erneut ab entweder @default oder gar 2133CL10, startet er völlig normal und ich kann so oft booten wie ich will, kein Fehler mehr, kommt sofort hoch und LinX läuft super durch.
auch 2133CL10 mit 1,59V gehen einwandfrei auch LinX stabil. Wenn ich dann runterfahre und innerhalb der nächsten 3 Minuten wieder starte geht auch Alles perfekt.
warte ich länger, kommt zumindest ein 36er, geht aus und kommt dann normal hoch...:(
wenn nun die Kiste über nacht aus ist (nicht vom Strom getrennt nur runtergefahren) bekomme ich mit der letzten gespeicherten BIOS Einstellung jenachdem einen 3 oder gar 4 fach boot, was eXtremst nervt und zudem die POR cycles auf den SSDs unnötig erhöht.........

jemand ne Idee dazu?

Ich würde spasseshalber mal 1,65 V V-Dimm einstellen. Nur um zu sehen, ob das hilft. Evtl. ein bisschen VTT.

Zuletzt bearbeitet:
ja das ASR Z77-E4 Board ist soweit sehr stabil, hab nur noch ein ungelöstes Problem damit.

ich hab 2 x 8GB GEiL Leggera 1866CL9 drin und mit denen bekomme ich beim morgendlichen Start ärgerlicherweise einen 3 fach boot.
zuerst ein 36er, dann ein 15er, da hängt er, geht aus und dann geht er ins BIOS und die RAMs stehen auf 1600CL11.
Speichere ich dann mit dem XMP profile erneut ab entweder @default oder gar 2133CL10, startet er völlig normal und ich kann so oft booten wie ich will, kein Fehler mehr, kommt sofort hoch und LinX läuft super durch.
auch 2133CL10 mit 1,59V gehen einwandfrei auch LinX stabil. Wenn ich dann runterfahre und innerhalb der nächsten 3 Minuten wieder starte geht auch Alles perfekt.
warte ich länger, kommt zumindest ein 36er, geht aus und kommt dann normal hoch...:(
wenn nun die Kiste über nacht aus ist (nicht vom Strom getrennt nur runtergefahren) bekomme ich mit der letzten gespeicherten BIOS Einstellung jenachdem einen 3 oder gar 4 fach boot, was eXtremst nervt und zudem die POR cycles auf den SSDs unnötig erhöht.........

jemand ne Idee dazu?

lade dir memtweakit, notiere dir alle sekundären und tertiären Timings mit denen es LinX-stable ist und trage die fest im Bios ein. Wenn das auch nicht hilft wollen die Speicher auf dem Board nicht richtig, da müsste dann ein neues Bios her...

Wenn's läuft ,lass es ,ich habe alle getestet und für ist das P2.70 aber das beste ,für OC

Ich würde spasseshalber mal 1,65 V V-Dimm einstellen. Nur um zu sehen, ob das hilft. Evtl. ein bisschen VTT.

jo, wird heute vorm runterfahren über nacht eingestellt, dann sehe ich es erst morgen früh, was wird --- da nun mom. ja kein Problem....;)

lade dir memtweakit, notiere dir alle sekundären und tertiären Timings mit denen es LinX-stable ist und trage die fest im Bios ein. Wenn das auch nicht hilft wollen die Speicher auf dem Board nicht richtig, da müsste dann ein neues Bios her...

Die Idee ist gut und leuchtet ein, aber der memtwaek ist scheinbar für Asus Bretter, es startet zwar, aber ändern kann man nix, ausserdem friert zunemends Einiges ein dabei, musste HW reset machen.....
gibts kein anderes Proggi für die ASR Boards? Das andere ASR tool geht leider gar nicht zu starten, geht blos beim OCF.....scheinbar...

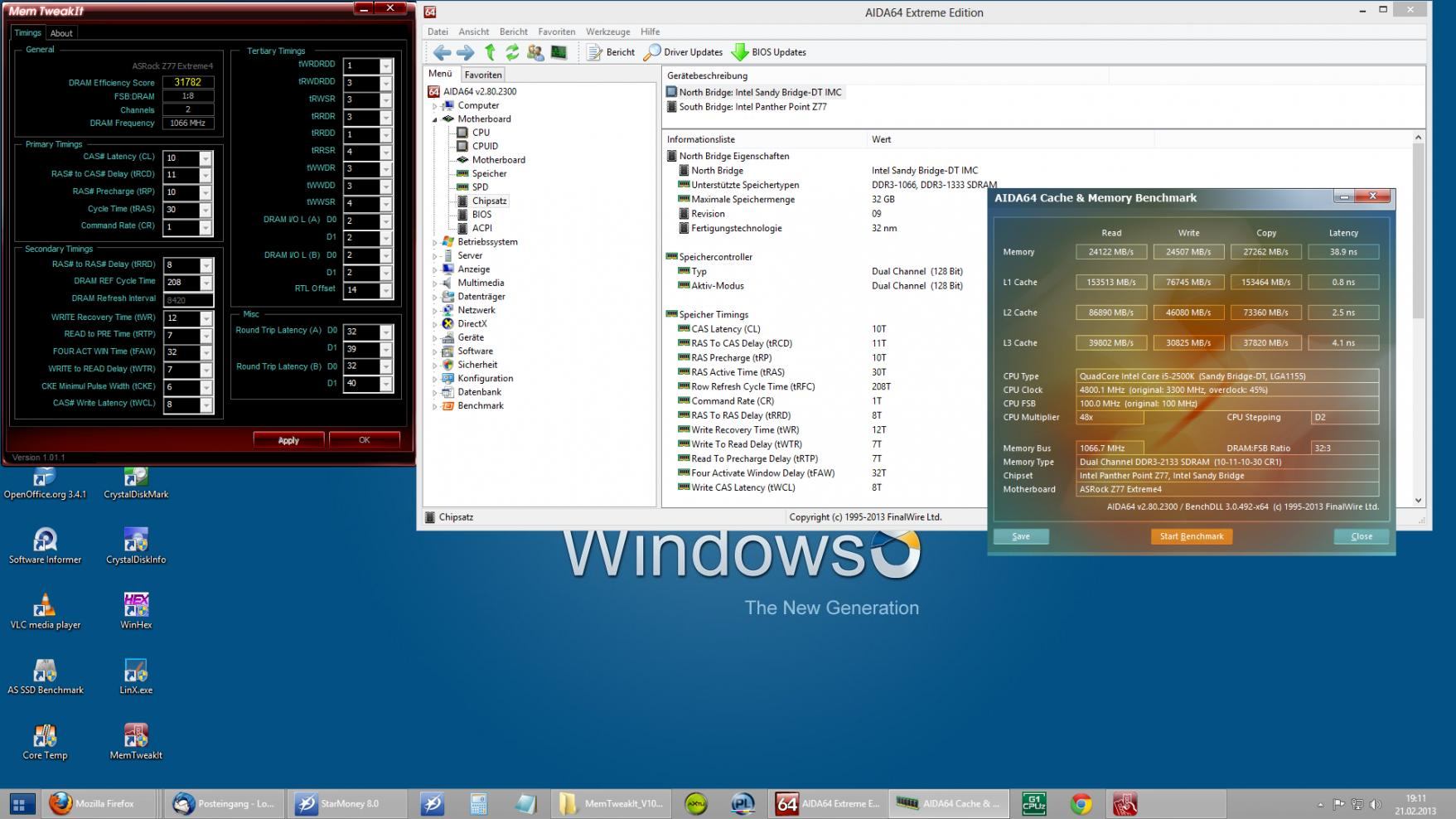

nun ein screen, wenn man nichts klickt im proggi, dann friert nix ein....



Anhänge

  • Screenshot (80).jpg
    Screenshot (80).jpg
    193,6 KB · Aufrufe: 57
Zuletzt bearbeitet:
Altes Board zeigt Fehlercode 55 ,neues Board zeigt mir den gleichen Code,helft mir Leute,kann es auch die CPU sein?

nicht nur kann... wenn du den Speicher schon ausgeschlossen hast...

@obarok_9
das ist ja auch eine alte Version, schau mal nach 1.01.6 oder 7. Verstellen sollst du ja damit auch nichts, notieren und alle Timings im Bios fest einstellen.

Zuletzt bearbeitet:
du hattest die CPU geköpft oder? wenn danach der Fehler kam, hätteste die den Board-Tausch sparen können.

Weil es in Sachen OC das beste bei mir ist
CPU und RAM OC

Ok

---------- Post added at 21:55 ---------- Previous post was at 20:49 ----------

Sodala
Fehlerhaft sind die RAM Speicher,geb ich einen raus,fährt das System ins BIOS,allerdings erkennt das Board meine USB Tastatur nicht.
Geb ich 2 Riegel rein,kommt 55.
Dabei ist es egal,welchen von den beiden Riegeln ich verwende,komisch.

RAM OC bessere Werte
CPU OC weniger Spannung

Hi,

ich bin gerade dabei, einem Bekannten einen neuen Arbeitsrechner zusammenzustellen, in dem ein I7 3770 sein Werk verrichten soll. Nachdem ich ein paar Mainboards durchgeschaut hab, hab ich mir gedacht, dass ein Z77 Extreme 4 für ihn wohl eine gute Wahl wäre. Übertaktet wird nicht, stabil laufen soll halt alles.

Meine Frage: Können mir ein paar Leute aus Erfahrung sagen, welcher CPU-Kühler da garantiert drauf passt, der schön leise ist? Eine Grafikkarte wird in dem Rechner voraussichtlich auch nicht drin sein, den Part soll die Grafikeinheit der CPU übernehmen, der Lüfter darf also ruhig von oben drauf blasen.
Finde nur leider grad keine Kompatibilitätslisten.

Vielen Dank schonmal,
Wyand

Die Montage erfordert zwar Fingerspitzengefühl aber ich würde dir trotzdem zum Thermalright Macho raten.
Alternativ ginge auch EKL Alpenföhn Brocken.
Auch einen Blick wert ist der Cooler Master Hyper 412S, den ich selber auch schon getestet habe und dir sagen kann, dass bei diesem die Montage recht leicht ist.

Wenn du dir ein bisschen Zeit nimmst kannst du die CPU sicher noch gut undervolten, was sich bei Temperatur und Stromverbrauch sehr gut bemerbar macht.
Mit einem 3770s sparst du dir den Aufwand. Lass dich nicht davon täuschen, das bei den Daten zu dieser CPU ein Takt von 3,1 GHz, steht, denn der Turbo geht genauso bis 3,9 GHz, wie beim normalen.

Zuletzt bearbeitet:
habe sowohl den Macho als auch nen megahalems ohne probleme verbaut auf dem extreme 4. Beides sehr gute Kühler, die man sehr leise regeln kann über das BIOS.

Hätte auch noch jemand Erfahrung mit einem Topflow-Kühler? Sonst kommt halt einfach der Macho drauf und gut ist.

Ich bau das Teil selbst eh nicht zusammen, besagter Kollege will sich das von einem online-Dienst fertig schicken lassen. Ich sorge nur dafür, dass die Komponenten zusammen passen, zuverlässig sind und er sich möglichst nicht mehr darum kümmern muss. Da keine Grafikkarte drin ist, dachte ich, dass man ja z.B. die Spannungswandler am Board gleich noch ein bischen mitkühlen könnte.

Ansonsten bedanke ich mich für die kleine Auswahl.

Hab Erfahrung mit dem Noctua NH C12P, falls du an dem Interesse hättest? :)
Schon in 2 rechner eingebaut aufgrund der geringen Höhe. Trotzdem riesen Kühlkörper (breit und nicht hoch!), der auch noch über die Ram Riegel ragt (keine Riegel mit Heatspreader verwenden) und diese mitkühlt und der des Weiteren einen superleisen 14 cm Lüfter hat. Der i5 3470 wird damit auf <30 Grad im Idle gekühlt und das bei 900 Umdrehungen (max sind 1200).
Wirklch ein super Low Profile Lüfter! Hier gibts alle Infos bzgl Bauhöhe, Ram, etc: http://www.noctua.at/main.php?show=faqs&step=2&products_id=35&lng=de

Schöner Gruß
Sebi

Ps: Ich empfehle dir, den CPU Kühler selber zu installieren, hab ich auch gemacht. Die bei hardwareversand haben aber schonmal die Backplate vormontiert und das gleich mal falsch herum :/ Musste sie um 180 Grad drehen damit hinten die Nasen am MB stimmen, und auch noch den inneren Schaumstoff entfernen, der laut Handbuch bei 1155 Sockel entfernt werden sollte, das hatten sie auch übersehen. Kann auch einfach Pech gewesen sein, aber ich rat: Machs einfach selber. Ist auch super einfach und die Anleitung ist auch sehr gut :)

Zuletzt bearbeitet:
Hardwareluxx setzt keine externen Werbe- und Tracking-Cookies ein. Auf unserer Webseite finden Sie nur noch Cookies nach berechtigtem Interesse (Art. 6 Abs. 1 Satz 1 lit. f DSGVO) oder eigene funktionelle Cookies. Durch die Nutzung unserer Webseite erklären Sie sich damit einverstanden, dass wir diese Cookies setzen. Mehr Informationen und Möglichkeiten zur Einstellung unserer Cookies finden Sie in unserer Datenschutzerklärung.


Zurück
Oben Unten refresh
