[Sammelthread] ASRock Z77 Pro3, Pro4(-M), Extreme3, Extreme4(-M), Extreme6, Extreme9, Extreme11

ASRock Z77 Pro3
ASRock Z77 Pro4 / Pro4-M
ASRock Z77 Extreme3 / Extreme4 / Extreme4-M / Extreme6 / Extreme9 / Extreme11​

Die Modelle auf einen Blick

Die Modelle im Detail

• ASRock Pro3 ( Preisvergleich | Produktseite | User Manual | BETA ZONE )

  Spoiler















  Ausstattung


  • Formfaktor:......... ATX, 305 x 193 mm
  • Sockel:............... LGA1155
  • Chipsatz:............ Intel Z77
  • Steckplätze:........ 1x PCIe 3.0 x16, 1x PCIe 2.0 x16 (elektrisch nur x4), 1x PCIe 2.0 x1, 2x PCI
  • Arbeitsspeicher:... 4x DDR3 (1066, 1333, 1600, OC: 1866, 2133, 2400, 2800), bis 32GB, XMP Profile 1.2/1.3
  • Audio:................ Realtek ALC892 HD-Audio, THX TruStudio
  • LAN:.................. Realtek RTL8111E
  • Laufwerke:.......... 4x SATA-II & 2x SATA-III (Z77, RAID 0/1/5/JBOD)
  • Extern IO:........... PS2, 1x RJ45, 4x USB2.0 / 2x USB3.0, 6x Audio, HDMI, VGA
  • Intern IO:........... 5x Fan, 3x USB2.0, 1x USB3.0, COM, SPDIF_HDMI

  Backpanel





  Besondere Features

  AMD CrossfireX (Anbindung: 16+4 Lanes)
  ASRock Instant Boot
  ASRock Instant Flash
  ASRock APP Charger
  ASRock SmartView
  ASRock XFast USB
  ASRock XFast LAN
  ASRock XFast RAM
  ASRock Crashless BIOS
  ASRock OMG (Online Management Guard)
  ASRock Internet Flash
  ASRock Dehumidifier Function
  Lucid Virtu Universal MVP
  Hybrid Booster:
  CPU Frequency Stepless Control
  ASRock U-COP
  Boot Failure Guard (B.F.G.)
  Combo Cooler Option (C.C.O.)
  Good Night LED


  Lieferumfang

  Mainboard
  User Manual
  Quick Installation Guide
  Support CD (Software Bundle: AntiVirus Software Trial, CyberLink MediaEspresso 6.5 Trial, ASRock MAGIX Multimedia Suite)
  I/O Shield
  2x SATA Kabel
• ASRock Pro4 ( Preisvergleich | Produktseite | User Manual | BETA ZONE )

  Spoiler














  Ausstattung


  • Formfaktor:......... ATX, 305 x 201 mm
  • Sockel:............... LGA1155
  • Chipsatz:............ Intel Z77
  • Steckplätze:........ 1x PCIe 3.0 x16, 1x PCIe 2.0 x16 (elektrisch nur x4), 1x PCIe 2.0 x1, 3x PCI
  • Arbeitsspeicher:... 4x DDR3 (1066, 1333, 1600, OC: 1866, 2133, 2400, 2800), bis 32GB, XMP Profile 1.2/1.3
  • Audio:................ Realtek ALC892 HD-Audio, THX TruStudio
  • LAN:.................. Realtek RTL8111E
  • Laufwerke:.......... 4x SATA-II & 2x SATA-III (Z77, RAID 0/1/5/JBOD), 2x SATA-III (ASMedia ASM1061)
  • Extern IO:........... PS2, 1x RJ45, 6x USB2.0 / 2x USB3.0, 5x Audio, SPDIF, HDMI, VGA, DVI
  • Intern IO:........... 3x Fan, 2x USB2.0, 1x USB3.0, COM, SPDIF_HDMI

  Backpanel





  Besondere Features

  AMD CrossfireX (Anbindung: 16+4 Lanes)
  ASRock Instant Boot
  ASRock Instant Flash
  ASRock APP Charger
  ASRock SmartView
  ASRock XFast USB
  ASRock XFast LAN
  ASRock XFast RAM
  ASRock Crashless BIOS
  ASRock OMG (Online Management Guard)
  ASRock Internet Flash
  ASRock Dehumidifier Function
  Lucid Virtu Universal MVP
  Hybrid Booster:
  CPU Frequency Stepless Control
  ASRock U-COP
  Boot Failure Guard (B.F.G.)
  Combo Cooler Option (C.C.O.)
  Good Night LED


  Lieferumfang

  Mainboard
  User Manual
  Quick Installation Guide
  Support CD (Software Bundle: AntiVirus Software Trial, CyberLink MediaEspresso 6.5 Trial, ASRock MAGIX Multimedia Suite)
  I/O Shield
  2x SATA Kabel
• ASRock Pro4-M ( Preisvergleich | Produktseite | User Manual | BETA ZONE )

  Spoiler














  Ausstattung


  • Formfaktor:......... µATX, 244 x 244 mm
  • Sockel:............... LGA1155
  • Chipsatz:............ Intel Z77
  • Steckplätze:........ Erweiterungsslots: 1x PCIe 3.0 x16, 1x PCIe 2.0 x16 (elektrisch nur x4), 1x PCIe 2.0 x16 (elektrisch nur x1), 1x PCIe 2.0 x1
  • Arbeitsspeicher:... 4x DDR3 (1066, 1333, 1600, OC: 1866, 2133, 2400, 2800), bis 32GB, XMP Profile 1.2/1.3
  • Audio:................ Realtek ALC892 HD-Audio, THX TruStudio
  • LAN:.................. Realtek RTL8111E
  • Laufwerke:.......... 4x SATA-II & 2x SATA-III (Z77, RAID 0/1/5/JBOD), 2x SATA-III (ASMedia ASM1061, 1x shared eSATA)
  • Extern IO:........... PS2, 1x RJ45, 4x USB2.0 / 2x USB3.0, 5x Audio, SPDIF, eSATA-III, HDMI, VGA, DVI
  • Intern IO:........... 3x Fan, 2x USB2.0, 1x USB3, IEEE1394, COM, SPDIF_HDMI

  Backpanel





  Besondere Features

  AMD CrossfireX (Anbindung: 16+4 Lanes)
  ASRock Instant Boot
  ASRock Instant Flash
  ASRock APP Charger
  ASRock SmartView
  ASRock XFast USB
  ASRock XFast LAN
  ASRock XFast RAM
  ASRock Crashless BIOS
  ASRock OMG (Online Management Guard)
  ASRock Internet Flash
  ASRock Dehumidifier Function
  Lucid Virtu Universal MVP
  Hybrid Booster:
  CPU Frequency Stepless Control
  ASRock U-COP
  Boot Failure Guard (B.F.G.)
  Combo Cooler Option (C.C.O.)
  Good Night LED


  Lieferumfang

  Mainboard
  ASRock SLI_Bridge_2S Card
  User Manual
  Quick Installation Guide
  Support CD (Software Bundle: AntiVirus Software Trial, CyberLink MediaEspresso 6.5 Trial, ASRock MAGIX Multimedia Suite)
  I/O Shield
  2x SATA Kabel
• ASRock Extreme3 ( Preisvergleich | Produktseite | User Manual | BETA ZONE )

  Spoiler

  [















  Ausstattung


  • Formfaktor:......... ATX, 305 x 218 mm
  • Sockel:............... LGA1155
  • Chipsatz:............ Intel Z77
  • Steckplätze:........ 1x PCIe 3.0 x16, 1x PCIe 3.0 x16 (elektrisch nur x8), 1x PCIe 2.0 x16 (elektrisch nur x4), 1x PCIe 2.0 x1, 2x PCI
  • Arbeitsspeicher:... 4x DDR3 (1066, 1333, 1600, OC: 1866, 2133, 2400, 2800), bis 32GB, XMP Profile 1.2/1.3
  • Audio:................ Realtek ALC892 HD-Audio, THX TruStudio
  • LAN:.................. Realtek RTL8111E
  • Laufwerke:.......... 4x SATA-II & 2x SATA-III (Z77, RAID 0/1/5/JBOD)
  • Extern IO:........... PS2, 2x RJ45, 2x USB2.0 / 2x USB3.0 (2x ASMedia ASM106x), 5x Audio, SPDIF, HDMI, VGA, DVI
  • Intern IO:........... 6x Fan, 3x USB2.0, 1x USB3.0, COM, SPDIF_HDMI

  Backpanel





  Besondere Features

  Nvidia SLI (Anbindung: 8+8 Lanes)
  AMD CrossfireX (Anbindung: 8+8 Lanes)
  ASRock Instant Boot
  ASRock Instant Flash
  ASRock APP Charger
  ASRock SmartView
  ASRock XFast USB
  ASRock XFast LAN
  ASRock XFast RAM
  ASRock Crashless BIOS
  ASRock OMG (Online Management Guard)
  ASRock Internet Flash
  ASRock Dehumidifier Function
  Lucid Virtu Universal MVP
  Hybrid Booster:
  CPU Frequency Stepless Control
  ASRock U-COP
  Boot Failure Guard (B.F.G.)
  Combo Cooler Option (C.C.O.)
  Good Night LED


  Lieferumfang

  Mainboard
  ASRock SLI_Bridge_2S Card
  User Manual
  Quick Installation Guide
  Support CD (Software Bundle: AntiVirus Software Trial, CyberLink MediaEspresso 6.5 Trial, ASRock MAGIX Multimedia Suite)
  I/O Shield
  2x SATA-III Kabel
• ASRock Extreme4 ( Preisvergleich | Produktseite | User Manual | BETA ZONE )

  Link: Erfahrungen zum ASRock Extreme4


  Spoiler

  [














  Ausstattung


  • Formfaktor:......... ATX, 305 x 218 mm
  • Sockel:............... LGA1155
  • Chipsatz:............ Intel Z77
  • Steckplätze:........ 1x PCIe 3.0 x16, 1x PCIe 3.0 x16 (elektrisch nur x8), 2x PCIe 2.0 x1, 2x PCI
  • Arbeitsspeicher:... 4x DDR3 (1066, 1333, 1600, OC: 1866, 2133, 2400, 2800), bis 32GB, XMP Profile 1.2/1.3
  • Audio:................ Realtek ALC898 HD-Audio, THX TruStudio
  • LAN:.................. Broadcom BCM57781
  • Laufwerke:.......... 4x SATA-II & 2x SATA-III (Z77, RAID 0/1/5/JBOD), 4x SATA-III (ASMedia ASM1061, 1x shared eSATA)
  • Extern IO:........... PS2, 2x RJ45, 2x USB2.0 / 4x USB3.0 (2x ASMedia ASM106x), 5x Audio, SPDIF, eSATA-III, HDMI, VGA, DVI
  • Intern IO:........... 6x Fan, 3x USB2.0, 1x USB3.0, COM, SPDIF_HDMI

  Backpanel





  Besondere Features

  Nvidia SLI (Anbindung: 8+8 Lanes)
  AMD CrossfireX (Anbindung: 8+8 Lanes)
  ASRock Instant Boot
  ASRock Instant Flash
  ASRock APP Charger
  ASRock SmartView
  ASRock XFast USB
  ASRock XFast LAN
  ASRock XFast RAM
  ASRock Crashless BIOS
  ASRock OMG (Online Management Guard)
  ASRock Internet Flash
  ASRock Dehumidifier Function
  Lucid Virtu Universal MVP
  Hybrid Booster:
  CPU Frequency Stepless Control
  ASRock U-COP
  Boot Failure Guard (B.F.G.)
  Combo Cooler Option (C.C.O.)
  Good Night LED


  Lieferumfang

  Mainboard
  ASRock SLI_Bridge_2S Card
  User Manual
  Quick Installation Guide
  Support CD (Software Bundle: AntiVirus Software Trial, CyberLink MediaEspresso 6.5 Trial, ASRock MAGIX Multimedia Suite)
  I/O Shield
  2x SATA-III Kabel
  Reviews(Deutsch/Englisch)
  • ASRock Z77 Extreme4 Review | Turngeek
  • ASRock Z77 Extreme4 Testbericht/Review
  • ASRock Z77 Extreme4 Review


• ASRock Extreme4-M ( Preisvergleich | Produktseite | User Manual | BETA ZONE )

  Spoiler














  Ausstattung


  • Formfaktor:......... µATX, 244 x 244 mm
  • Sockel:............... LGA1155
  • Chipsatz:............ Intel Z77
  • Steckplätze:........ 1x PCIe 3.0 x16, 1x PCIe 3.0 x16 (elektrisch nur x8), 1x PCIe 2.0 x16 (elektrisch nur x4), 1x PCIe 2.0 x1
  • Arbeitsspeicher:... 4x DDR3 (1066, 1333, 1600, OC: 1866, 2133, 2400, 2800), bis 32GB, XMP Profile 1.2/1.3
  • Audio:................ Realtek ALC898 HD-Audio, THX TruStudio
  • LAN:.................. Realtek RTL8111E
  • Laufwerke:.......... 4x SATA-II & 2x SATA-III (Z77, RAID 0/1/5/JBOD), 2x SATA-III (ASMedia ASM1061, 1x shared eSATA)
  • Extern IO:........... PS2, 1x RJ45, 4x USB2.0 / 2x USB3.0, 5x Audio, SPDIF, eSATA-III, HDMI, VGA, DVI
  • Intern IO:........... 5x Fan, 3x USB2.0, 1xUSB3, COM, SPDIF_HDMI

  Backpanel





  Besondere Features

  Nvidia SLI (Anbindung: 8+8 Lanes)
  AMD CrossfireX (Anbindung: 8+8 Lanes)
  AMD 3-way CrossfireX (Anbindung 8(Gen3)+8(Gen3)+4(Gen2) Lanes)
  ASRock Instant Boot
  ASRock Instant Flash
  ASRock APP Charger
  ASRock SmartView
  ASRock XFast USB
  ASRock XFast LAN
  ASRock XFast RAM
  ASRock Crashless BIOS
  ASRock OMG (Online Management Guard)
  ASRock Internet Flash
  ASRock Dehumidifier Function
  Lucid Virtu Universal MVP
  Hybrid Booster:
  CPU Frequency Stepless Control
  ASRock U-COP
  Boot Failure Guard (B.F.G.)
  Combo Cooler Option (C.C.O.)
  Good Night LED


  Lieferumfang

  Mainboard
  ASRock SLI_Bridge_2S Card
  User Manual
  Quick Installation Guide
  Support CD (Software Bundle: AntiVirus Software Trial, CyberLink MediaEspresso 6.5 Trial, ASRock MAGIX Multimedia Suite)
  I/O Shield
  2xSATA-III Kabel
  Reviews(Deutsch/Englisch)
  • pctreiber.net: Live-Review: ASRock Z77 Extreme4-M; Test des kleinen mATX Ablegers
  http://www.pctreiber.net/2012/asrock-z77-extreme4-m-test.html


• ASRock Extreme6 ( Preisvergleich | Produktseite | User Manual | BETA ZONE )

  Spoiler














  Ausstattung


  • Formfaktor:......... ATX, 305 x 244 mm
  • Sockel:............... LGA1155
  • Chipsatz:............ Intel Z77
  • Steckplätze:........ 1x PCIe 3.0 x16, 1x PCIe 3.0 x16 (elektrisch nur x8), 1x PCIe 2.0 x16 (elektrisch nur x4), 1x PCIe 2.0 x1, 2x PCI, 1x PCIe Mini Card
  • Arbeitsspeicher:... 4x DDR3 (1066, 1333, 1600, OC: 1866, 2133, 2400, 2800), bis 32GB, XMP Profile 1.2/1.3
  • Audio:................ Realtek ALC898 HD-Audio, THX TruStudio
  • LAN:.................. Broadcom BCM57781
  • Laufwerke:.......... 4x SATA-II & 2x SATA-III (Z77, RAID 0/1/5/JBOD), 4x SATA-III (ASMedia ASM1061, 1x shared eSATA)
  • Extern IO:........... PS2, 1x RJ45, 2x USB2.0 / 4x USB3.0 (2x Intel Z77, 2x ASMedia ASM1061), 5x Audio, SPDIF, eSATA-III, IEEE1394, HDMI, DisplayPort, VGA, DVI
  • Intern IO:........... 6x Fan, 3x USB2.0, 1xUSB3, IEEE1394, COM, FDD, SPDIF_HDMI

  Backpanel





  Besondere Features

  Nvidia SLI (Anbindung: 8+8 Lanes)
  AMD CrossfireX (Anbindung: 8+8 Lanes)
  AMD 3-way CrossfireX (Anbindung 8(Gen3)+8(Gen3)+4(Gen2) Lanes)
  ASRock Instant Boot
  ASRock Instant Flash
  ASRock APP Charger
  ASRock SmartView
  ASRock XFast USB
  ASRock XFast LAN
  ASRock XFast RAM
  ASRock Crashless BIOS
  ASRock OMG (Online Management Guard)
  ASRock Internet Flash
  ASRock Dehumidifier Function
  Lucid Virtu Universal MVP
  Hybrid Booster:
  CPU Frequency Stepless Control
  ASRock U-COP
  Boot Failure Guard (B.F.G.)
  Combo Cooler Option (C.C.O.)
  Good Night LED


  Lieferumfang

  Mainboard
  ASRock SLI_Bridge_2S Card
  User Manual
  Quick Installation Guide
  Support CD (Software Bundle: AntiVirus Software Trial, CyberLink MediaEspresso 6.5 Trial, ASRock MAGIX Multimedia Suite)
  I/O Shield
  4xSATA Kabel
  4xHDD Schrauben
  6xGehäuse Schrauben
  1xUSB3.0-Slotblende
  Reviews (Deutsch/englisch)
  • ocaholic - Review: ASRock Z77 Extreme 6 mit Ivy Bridge - Mainboards - Reviews
  • 4-Way Intel Z77 Motherboard Round-up > Asrock Z77 Extreme6 - TechSpot Reviews
  • Sechs Z77 Motherboards zwischen 135€ und 175€ im Vergleichstest
  • ASRock Z77 Extreme6 (Intel Z77 with Ivy Bridge) Motherboard Review :: TweakTown USA Edition
  • Asrock Z77 Extreme6 Socket 1155 Motherboard
  • ASRock Z77 Extreme6 Motherboard w/ Intel i7-3770K Review | KitGuru
  • ASRock Z77 Extreme 6
  • Review: ASRock Z77 Extreme6 Motherboard - Funky Kit


• ASRock Extreme9 ( Preisvergleich | Produktseite | User Manual | BETA ZONE )

  News: ASRock bringt Z77 Extreme9 in den Handel


  Spoiler














  Ausstattung


  • Formfaktor:......... ATX, 305 x 244 mm
  • Sockel:............... LGA1155
  • Chipsatz:............ Intel Z77
  • Steckplätze:........ Erweiterungsslots: 5x PCIe 3.0 x16, 1x PCIe 2.0 x16, 1x PCIe 2.0 x1, 1x PCIe Mini Card
  • Arbeitsspeicher:... 4x DDR3 (1066, 1333, 1600, OC: 1866, 2133, 2400, 2800), bis 32GB, XMP Profile 1.2/1.3
  • Audio:................ Realtek ALC898 HD-Audio, THX TruStudio
  • LAN:.................. Broadcom BCM57781
  • Laufwerke:.......... 4x SATA-II & 2x SATA-III (Z77, RAID 0/1/5/JBOD), 4x SATA-III (ASMedia ASM1061, 1x shared eSATA)
  • Extern IO:........... PS2, 2x RJ45, 2x USB2.0 / 8x USB3.0 (4x Etron EJ188H, 4x Intel Z77), 5x Audio, SPDIF, eSATA-III, IEEE1394, HDMI
  • Intern IO:........... 6x Fan, 3x USB2.0, 2xUSB3.0, IEEE1394, COM, SPDIF_HDMI

  Backpanel





  Besondere Features

  Nvidia SLI (Anbindung: 16+16 Lanes)
  Nvidia 3-way SLI (Anbindung: 8+8+16 Lanes)
  Nvidia 4-way SLI (Anbindung: 8+8+8+8 Lanes)
  AMD CrossfireX (Anbindung: 8+8 Lanes)
  AMD 3-way CrossfireX (Anbindung: 8+8+16 Lanes)
  AMD 4-way CrossfireX (Anbindung: 8+8+8+8 Lanes)
  ASRock Instant Boot
  ASRock Instant Flash
  ASRock APP Charger
  ASRock SmartView
  ASRock XFast USB
  ASRock XFast LAN
  ASRock XFast RAM
  ASRock Crashless BIOS
  ASRock OMG (Online Management Guard)
  ASRock Internet Flash
  ASRock Dehumidifier Function
  Lucid Virtu Universal MVP
  Hybrid Booster:
  CPU Frequency Stepless Control
  ASRock U-COP
  Boot Failure Guard (B.F.G.)
  Combo Cooler Option (C.C.O.)
  Good Night LED


  Lieferumfang

  Mainboard
  ASRock SLI_Bridge_3S Card
  ASRock 3-Way SLI Bridge Card
  2xASRock SLI Brückenkarte
  User Manual
  Quick Installation Guide
  Support CD (Software Bundle: AntiVirus Software Trial, CyberLink MediaEspresso 6.5 Trial, ASRock MAGIX Multimedia Suite)
  I/O Shield
  6xSATA Kabel
  2xSATA 1 zu 1 Versorgungs-Kabel
  1xASRock Wi-SB Box
  12xSchrauben
• ASRock Extreme11 ( Preisvergleich | Produktseite | User Manual | BETA ZONE )

  Spoiler














  Ausstattung


  • Formfaktor:......... EATX, 305 x 267 mm
  • Sockel:............... LGA1155
  • Chipsatz:............ Intel Z77
  • Steckplätze:........ Erweiterungsslots: 3x PCIe 3.0 x16, 1x PCIe 2.0 x16, 3x PCIe 2.0 x1, 1x PCIe Mini Card
  • Arbeitsspeicher:... 4x DDR3 (1066, 1333, 1600, OC: 1866, 2133, 2400, 2800, 3000), bis 32GB, XMP Profile 1.2/1.3
  • Audio:................ Realtek ALC898 HD-Audio, THX TruStudio
  • LAN:.................. 1x Intel® 82579V, 1x Intel® 82583V (WOL, Dual LAN with teaming, PXE)
  • Laufwerke:.......... 2x SATA-III (Z77, RAID 0/1/5/JBOD), 8x SAS2/SATA-III (LSI SAS2308 PCIe 3.0 x8 controller (RAID 0, RAID 1, RAID 1E and RAID 10), MegaRAID Utility, NCQ und Hot Plug
  • Extern IO:........... PS2, 2x RJ45, 2x USB2.0, 8x USB3.0 (4x Etron EJ188, 4x Intel Z77), 5x Audio, SPDIF, eSATA-III, IEEE1394, HDMI
  • Intern IO:........... 6x Fan, 3x USB2.0 (6 Anschlüsse), 2x USB3.0 (4 Anschlüsse, Etron EJ188), IEEE1394, COM, SPDIF_HDMI, CIR, IR, Front panel audio, 1x Vertical Type USB, SLI/XFire Power

  Backpanel





  Besondere Features

  Nvidia SLI (Anbindung: 16+16 Lanes)
  Nvidia 3-way SLI (Anbindung: 8+8+16 Lanes)
  Nvidia 4-way SLI (Anbindung: 8+8+8+8 Lanes)
  AMD CrossfireX (Anbindung: 8+8 Lanes)
  AMD 3-way CrossfireX (Anbindung: 8+8+16 Lanes)
  AMD 4-way CrossfireX (Anbindung: 8+8+8+8 Lanes)
  ASRock Instant Boot
  ASRock Instant Flash
  ASRock APP Charger
  ASRock SmartView
  ASRock XFast USB
  ASRock XFast LAN
  ASRock XFast RAM
  ASRock Crashless BIOS
  ASRock OMG (Online Management Guard)
  ASRock Internet Flash
  ASRock Dehumidifier Function
  Lucid Virtu Universal MVP
  Hybrid Booster:
  CPU Frequency Stepless Control
  ASRock U-COP
  Boot Failure Guard (B.F.G.)
  Combo Cooler Option (C.C.O.)
  Good Night LED
  2oz copper PCB

  Lieferumfang

  Mainboard
  ASRock SLI_Bridge_3S Card
  ASRock 3-Way SLI Bridge Card
  User Manual
  Quick Installation Guide
  Support CD (Software Bundle: AntiVirus Software Trial, CyberLink MediaEspresso 6.5 Trial, ASRock MAGIX Multimedia Suite)
  I/O Shield
  8x SATA Kabel
  2x SATA 1 zu 1 Versorgungs-Kabel
  1x ASRock Wi-SB Box
  12x Schrauben
  Reviews (Deutsch/englisch)
  • Hardwareluxx: Test: ASRock Z77 Extreme11

Inkompatibilitäten (soweit bekannt)

Spoiler

Hier wird ergänzt...

Allgemeine Infos & nützliche Links

• ASRock 7-Series Microsite
• ASRock Tech Zone (Features wie APPCharger, XFast Ram etc. werden hier erklärt(englisch)

http://www.asrock.com/feature/

---------- Post added at 15:21 ---------- Previous post was at 15:19 ----------

Da ich finde, dass es nicht nur zu den Fatal1ty-Modellen einen Sammelthread geben darf kommt hier nun einer für die restlichen Z77 Boards von ASRock.

Mit Hilfe eurer Mitarbeit können wir den ersten Post gerne erweitern.

Wer Fehler findet - bitte hier schreiben, ich werde es alsbald korrigieren.



[ruessl]

beim Ethernet Controller hab ich ein gelbes Rufzeichen,wie bekomm ich den installiert?



[Nuke8472]

Naja, den Treiber laden und übern Gerätemanager installieren?
ASRock > Z77 Extreme4



[ruessl]

Hab's schon,sorry



[Coolsys]

Um nochmal auf mein Problem aus Post #1393 zurück zu kommen... habe jetzt nochmal mit Standard Bios Einstellungen getestet, und siehe da, der Rechner startet eiwandfrei nachdem der Strom getrennt wurde. Hat also doch an meinen Bios-Übertaktungseinstellungen gelegen. Welche Bios EInstellungen sind denn maßgeblich damit der Rechner einwandfrei startet?

Ich habe mal alle (für mich) relevanten Informationen abfotografiert. Mit diesen Einstellungen startet mein Rechner jedes mal perfekt.

Wie kann ich denn beim Pro3 die default VID der CPU ermitteln?
Den Turbo-Modus kann ich nur deaktivieren, wenn ich beim Multiplikator auf "per Core" gehe, aber dort kann ich dann nur minimal einen Wert von 38 eintragen, und nicht den eigentlichen Multiplikator von 34 für meinen 3570k.
Mit "all Cores" geht die 34, aber dann kann ich den Turbo nicht mehr ausschalten...

Ich mach das so:



[daniel184]

Danke.

So sieht es bei mir aktuell aus. Bin der Meinung das es so eigentlich passen sollte. Powerlimits habe ich alle auf Maximum(500) und bei den Energiesparmodies auch alle auf Enabled. Wieso nimmst du da überall Auto? Und wieso stellst du für die IGPU einen Offset ein, obwohl du sie deaktiviert hast? Den Ram habe ich auch manuell eingestellt, da es mit dem XMP Profil öfters Probleme geben soll.



mfg Daniel



[Coolsys]

Wieso nimmst du da überall Auto?

Hatte bisher keine Probleme damit. Weiß auch ehrlich gesagt nicht ob das großartig Wirkung hat. Never touch a running system.

Und wieso stellst du für die IGPU einen Offset ein, obwohl du sie deaktiviert hast?

Relikt aus alten OC Zeiten. Bei Übertaktung drehen die Boards gerne durch und meinen "ich übertakte alles andere mit". Mit "Auto" kann es also sein, dass er die Spannung auch selbstständig hochdreht, das will ich mit einem kleinen definierten Offset verhindern.

Den Ram habe ich auch manuell eingestellt, da es mit dem XMP Profil öfters Probleme geben soll.

Ich hab das Profil zwar geladen, im Grunde steht in den Settings aber alles auf Auto, nur 1N habe ich manuell eingestellt.



[daniel184]

Ja auf "Auto" weiß man nie genau was er macht, da hast du schon Recht. Hast ja meine Einstellungen gesehen, die Frage ist jetzt halt warum er mit Default Bios Settings startet, jedoch mit dem 4,5 Ghz Profil nicht, nachdem der Strom getrennt wurde. Habe soweit nichts außergewöhnliches eingestellt.

Edit: War jetzt 2 Tage nicht am Rechner und hatte das Netzteil ausgeschaltet. Rechner startete diesmal eiwandfrei, jedoch war mein Bios wieder resettet. Das nervt mich langsam total. Muss jedes mal alle neu einstellen. Es muss doch einen Grund haben das er jedes mal das Bios resettet, wenn der Strom getrennt war.

Edit: Die Uhrzeit ist auch jedes mal im Bios sowie unter Windows verstellt nachdem das Problem auftrat. Kann es evtl. an einer defekten Batterie der Hauptplatine liegen?



[*Daniel*]

Weches von den Z77er boards kann man denn empehlen wenn man kein SLI/Crossfire benötigt?
Ist die Extreme Serie besser als die Pro? (OC)

Mit meinem jetzigen Extreme Z68 hab ich leider nur Probleme, möchte aber bei ASRock bleiben.



[DerAlex88]

Soweit ich es weiß hat die Extreme Serie etwas "bessere" Komponenten verbaut. Weiterhin kann man dort im Bios mehr einstellen, als bei dem Pro. Das Pro kann z.B. keinen fixen VCore sondern über oder Untervolten nur via Offset.

Ich bin mit dem Pro3 sehr zufrieden. Hat alle Anschlüsse welche ich brauche und mein 3570 läuft ohne Probleme auf 4,5Ghz mit potenzial nach oben

Edit: Eine gute Alternative zum Pro3 wäre für mich das Extreme 4.



[*Daniel*]

Vielen Dank!
Ich denke es wird auch wieder das Extreme 4, wobei ich noch überlege nicht eines vobn den kleinen, also M Brettern zu nehmen.



[Coolsys]

Das Extreme4-M hat nur die halbe Anzahl CPU-Phase wie das große Pendant. Es gibt übrigens auch noch ein Extreme3.



[*Daniel*]

Ok kein M, die Phasen hatten doch was mit der Spannung und Stabilität zu tun meine ich.

Also ein 3 oder Extreme 4.
Ich denke es wird das 4 da es auch nur 5 EUR mehr kostet und vier hört sich einfach nach mehr an als 3

Ist der Soundchip auf den Brettern mittlerweile verbessert wurden, oder kommen die an einer Soundkarte wie die Asus Xonar DX,
immer noch nicht ran?



[DerAlex88]

Ob drei oder vier hängt wohl davon ab, welche Anschlüsse du benötigst.

Ich denke der Soundchip is gut. Wobei es wohl auch darauf ankommt, was da an Boxen dranhängt.

Ich bin damit zufrieden. Einfach testen und wenn es dir nicht reicht, kann man eine Soundkarte ja ohne Probleme nachrüsten.



[gm86]

Zur Kompatibilität Macho 120, Z77 Pro4-M:

Der Macho 120 verdeckt den ersten PCIe Slot nicht, korrekt. Allerdings ist der Standard Lüfter zu breit, so dass der erste DIMM-Slot nicht genutzt werden kann. Ein schmalerer Lüfter, Passivbetrieb oder das Anbringen des Lüfters "hinter" dem Kühler würde hier Abhilfe schaffen.

Hi,

ich überlege gerade das Pro4-M ASRock Z77 Pro4-M, Z77 (dual PC3-12800U DDR3) Preisvergleich | Geizhals Deutschland zu kaufen.
Als CPU Kühler hätte ich gerne den hier: Thermalright HR-02 Macho Rev. A (BW) Preisvergleich | Geizhals Deutschland

Jetzt zweifle ich gerade ob mir der riesen Kühler den ersten PCI-e Slot nicht versteckt?
Kann mir da jemand genaueres zu sagen?

Das Board an sich ist ja empfehlenswert oder? hab jetzt leider nicht alle Seiten durchgeschaut

Ob das mit dem ersten Slot passt oder nicht kann ich dir nicht genau sagen, jedoch das der Kühler wirklich sehr große Ausmaße hat und bei mir (Extreme 6) den ersten x1-Slot unbrauchbar macht.
Es gibt von diesem Kühler auch eine Variante in 120mm, damit solltest du keine Probleme haben: Thermalright Macho 120 - Artikel Hartware.net

Geizhals: Thermalright HR-02 Macho 120 Preisvergleich | Geizhals Deutschland

LG



[Erisch]

Extreme6 3770k auf 4,5Ghz Einstellungen

Ich hab mein BIOS auf das neuste 2.60 geupdatet. Mit dem 2.40 habe ich meine 3770k auf 4,2Ghz rockstable gehabt. Da könnt ich prime und alles mögliche laufen lassen und es war stabil.

Mit dem neuen BIOS bekomm ich bei prime95 schon bereits nach 20 Minuten Kern Ausfälle. Kann es sein, dass man mit einem neuen BIOS alles wieder neu ausloten muss?

---------- Post added at 23:29 ---------- Previous post was at 21:15 ----------

Danke.

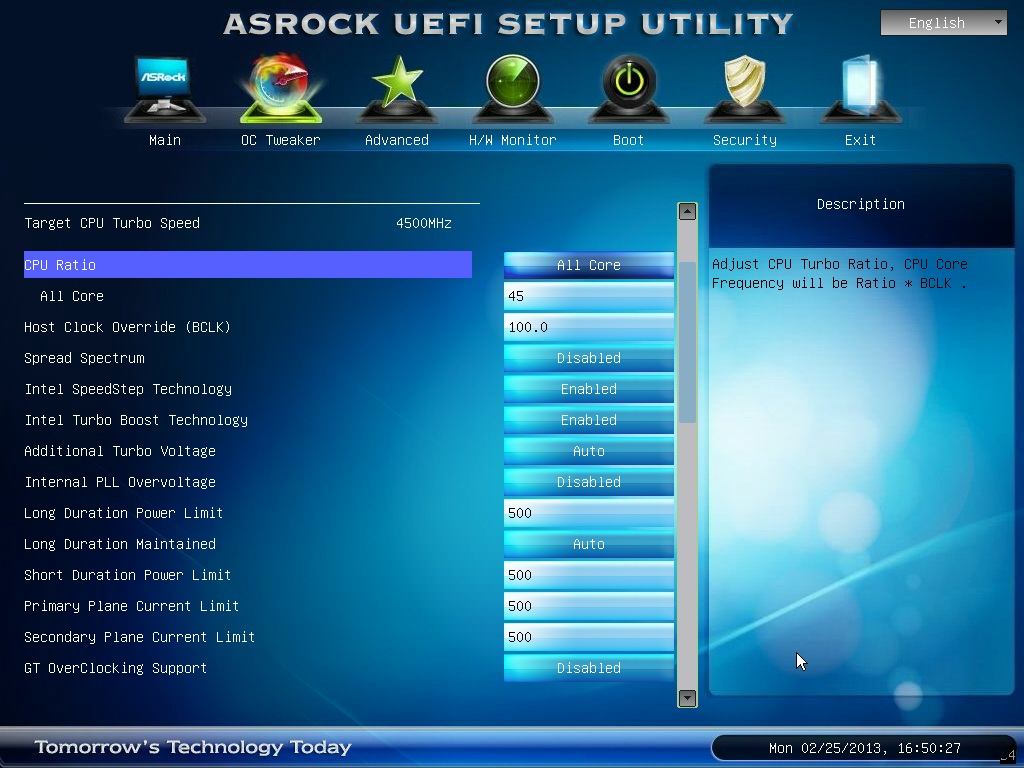

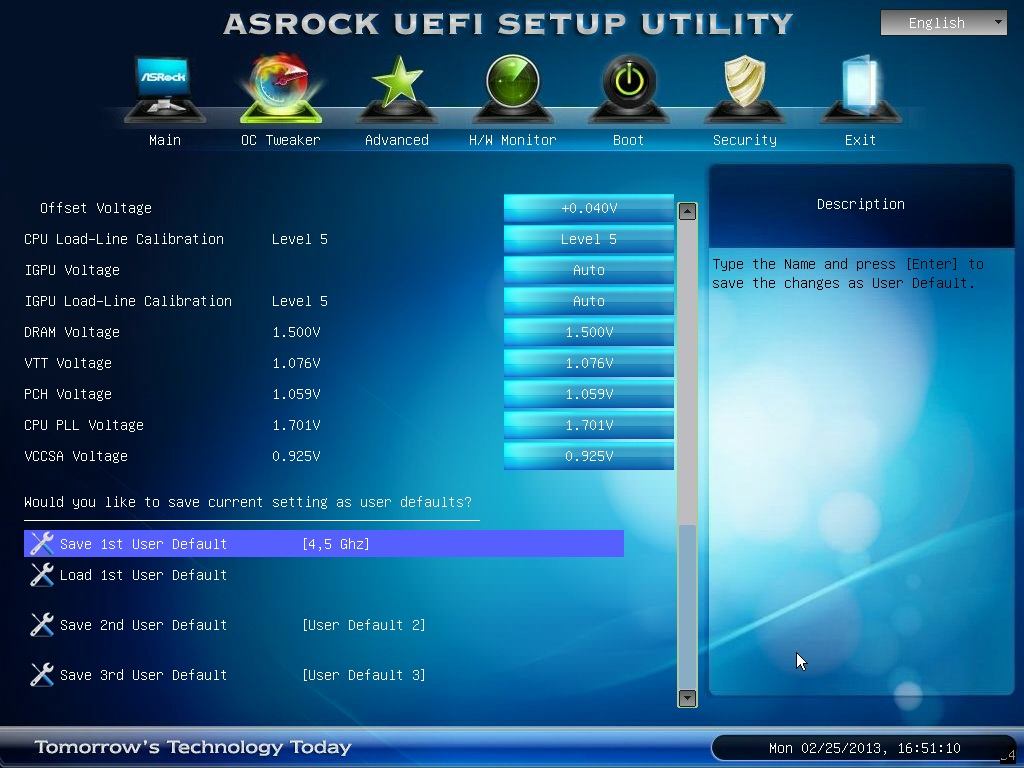

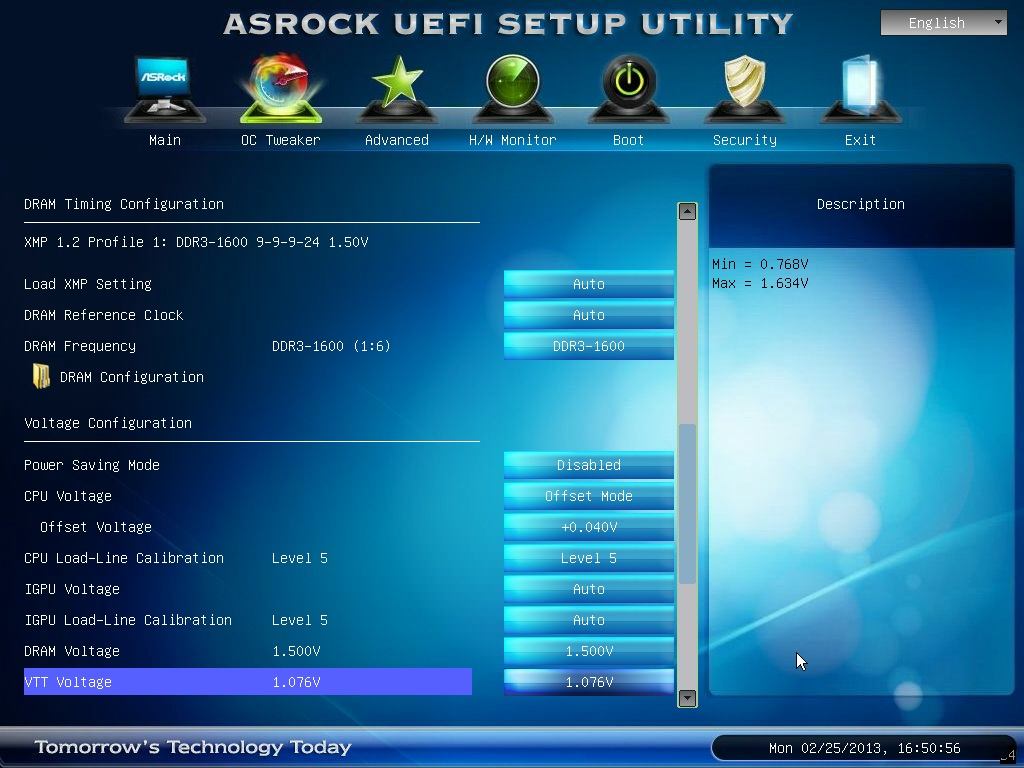

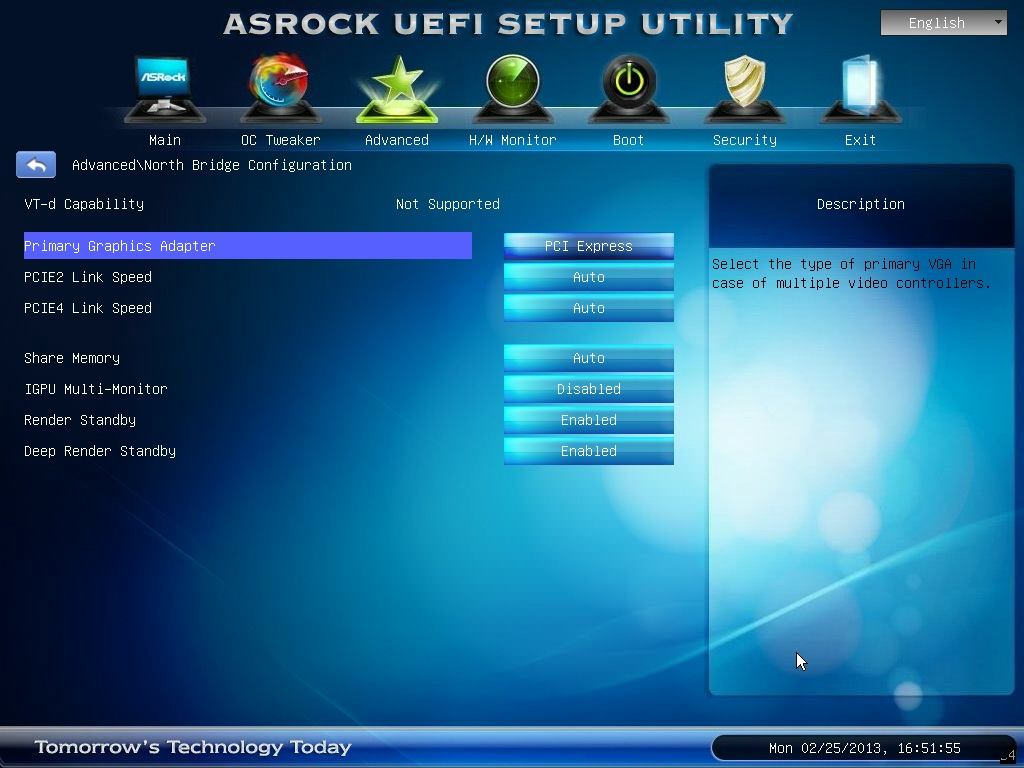

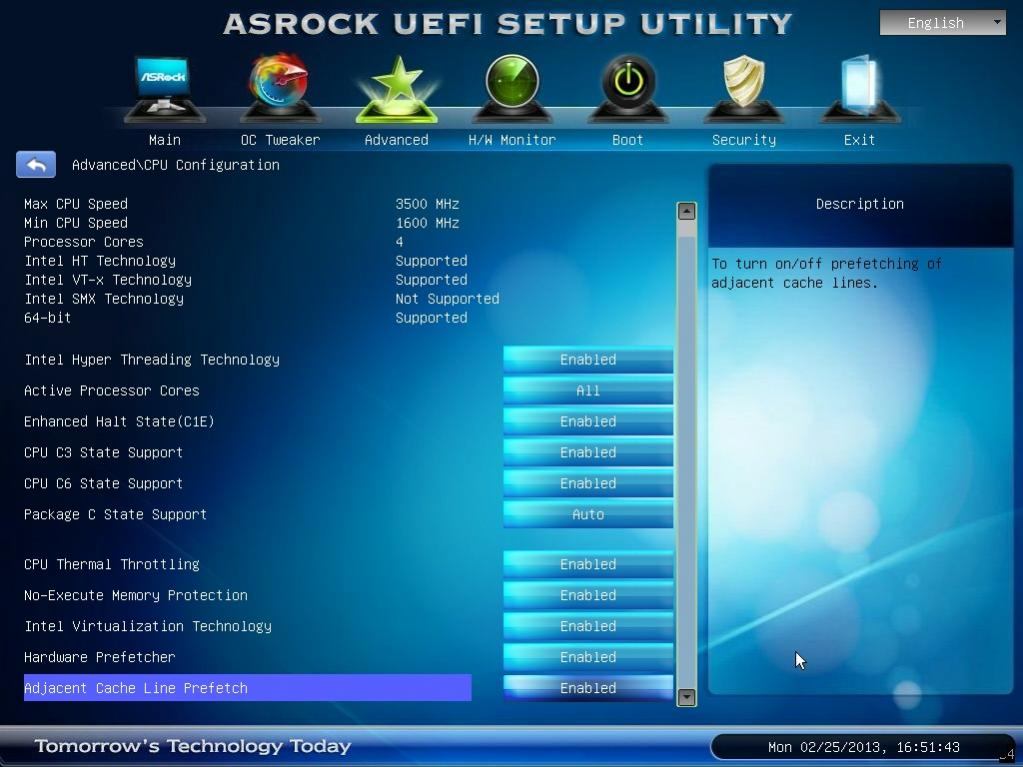

So sieht es bei mir aktuell aus. Bin der Meinung das es so eigentlich passen sollte. Powerlimits habe ich alle auf Maximum(500) und bei den Energiesparmodies auch alle auf Enabled. Wieso nimmst du da überall Auto? Und wieso stellst du für die IGPU einen Offset ein, obwohl du sie deaktiviert hast? Den Ram habe ich auch manuell eingestellt, da es mit dem XMP Profil öfters Probleme geben soll.

Anhang anzeigen 226669 Anhang anzeigen 226670 Anhang anzeigen 226671 Anhang anzeigen 226672 Anhang anzeigen 226673

mfg Daniel

Da ich meinen noch nie auf 4,5 hatte, teste ich jetzt mal genau deine Settings von den Bildern.

Prime95 (V27.9 build1) läuft mit 576k schon mal seit 2Stden durch.



[daniel184]

Da ich meinen noch nie auf 4,5 hatte, teste ich jetzt mal genau deine Settings von den Bildern.

Prime95 (V27.9 build1) läuft mit 576k schon mal seit 2Stden durch.

Nimm mal lieber den 864k bei 27.9... Nach diesen Settings kannst du nicht wirklich gehen, da dein 3770k sicher eine andere VID hat und sich der Offset dadurch bei dir anders auswirkt. Sonst dürften die Settings passen. Nur den Offset musst du halt für deine Prozessor extra ausloten.

Und immer die Temparaturen im Auge bahalten. Die gehen bei mir bei 4,5 GHZ schon ziemlich hoch.



[paloema]

Nochmal eine Frage, vielleicht kann wer helfen: nutze mein Z77 Extreme 6 für einen HTPC, der nach 5 Minuten idle in den Standby geht (Win7). Das klappt auch soweit gut. Der Rechner geht in den Standby und die Betriebs-LED blinkt (soweit korrekt). Nach ein paar Minuten allerdings wacht die Kiste auf (alle HDDs werden wieder angefahren) und geht offenbar in einen tieferen Standby, denn danach blinkt auch die Betriebs-LED nicht mehr. Es ist aber kein S4 - denn beim Hochfahren ist er genauso schnell wieder da. Hat einer eine Idee, was das sein könnte?



[Coolsys]

Intel Rapid Start oder so?



[paloema]

Rapid Start habe ich zumindest aktiviert. Macht das sowas?



[Coolsys]

Klingt zumindest danach. Ich hab sowas grundsätzlich aus.



[paloema]

Danke coolsys, hab mal gegoogelt. Scheint tatsächlich genau das Verhalten zu sein...dann weiß ich jetzt wenigstens Bescheid...



[Erisch]

Nimm mal lieber den 864k bei 27.9... Nach diesen Settings kannst du nicht wirklich gehen, da dein 3770k sicher eine andere VID hat und sich der Offset dadurch bei dir anders auswirkt. Sonst dürften die Settings passen. Nur den Offset musst du halt für deine Prozessor extra ausloten.

Und immer die Temparaturen im Auge bahalten. Die gehen bei mir bei 4,5 GHZ schon ziemlich hoch.

Ja, den Offset hab ich von +0,040 auf +0,50 erhöhen müssen, da bei +0,040 der 576k über 2 Stden durchlief, aber beim 960k Test bereits nach 5 Minuten ein Kern, und bei 6Minuten ein zweiter Kern ausgestiegen ist.
Mit +0,050 Offset ist bereits der 576k, 960k und der 1344k (alle über 2Stunden) ohne Fehler durchgelaufen. Temps bei den Kernen lagen bei 64-72 Grad (Höchstwert). Das ist glaub noch ok.

Ich teste gerade noch den von dir vorgeschlagenen 864k. Läuft grad schon über eine Stunde fehlerfrei bei Temps von 65-73 Grad (ebenso Höchstwerte). Ein wenig höher, aber für 4,5Ghz beim primeln ok. Beim Daddeln kommt man eh nicht an diese Temps ran.

Danke dir daniel für die Tips und deine Bilder.

PS: welche Version von Prime95 ist jetzt nun die Beste für die Auslotung der CPU?


Edit: 864k lief jetzt auch 2Stden 19 durch ohne Fehler. Somit denk ich mal, dass die gesamten Einstellungen vom Daniel bei mir auch so passen. Jetzt heißt es games testen.



[Heimo]

Hallo allerseits,

hab hier nun gestern spät abends den neuen PC für meinen Bruder zusammen geschraubt, zumindest Mobo,RAM,CPU und Kühler ins Case rein.

Kann ich auf dem Z77 Pro4 die Graka ohne Probleme in den zweiten großen Slot (also den unteren) einbauen, oder wird der nicht mit den vollen Lanes angesprochen? Wegen Verkabelung wäre der untere Slot besser.

Habe Probleme mit dem Front USB Anschlüssen. Laut Computerbase Fourm soll man im BIOS den USB Legacz Modus aus stellen,dann soll das Problem weg sein. Hat das schon jemand probiert? Was bringt dieser Modus im aktivierten Zustand für Vorteile oder gibt's in der Praxis keinen Unterschied?



[Nuke8472]

Wird dann nur mit x4 angesprochen:
ASRock Z77 Pro4, Z77 (dual PC3-12800U DDR3) Preisvergleich | Geizhals Deutschland

1x PCIe 2.0 x16 (elektrisch nur x4)



[Heimo]

Ah ok, danke für die Info. Dann bleibt die Karte im oberen Slot.

Kann noch jemand was zu dem USB Problem sagen? Wenn ich die Front USB Ports nutzen möchte werden eingesteckten USB Sticks zb nicht erkannt oder erst nach ca 1 Minute im WinExplorer angezeigt. Hatte jemand von euch ähnliche Probleme und konnte die mit deaktivieren von USB Legac mode beheben?



[Coolsys]

Ich kann dir dazu nix sagen - die Intel USB3-Anschlüsse funktionierten bei mir am Front-Panel problemlos.



[Mark3Dfx]

Hallo neue Freude
Ich habe eben mein neues System zusammengebaut.

Extreme 6 (BIOS 2.60)
4x4 GB Corsair Vengance LP DDR3-1600
etc.

Nun habe ich das Problem das das Board nur 8GB erkennt.
Er lief beim ersten Mal mit 16GB, danach ein BIOS Update und nun sind es immer nur 8GB.
(Immer 4GB in Bank A2 & B2, stecke ich nur 2 Module um, erkennt er auch wenn sie in A1 & B1 stecken)
Auch ein Test mit 3 Modulen brauchte immer nur..DC (was ja garnicht geht) @8GB laut BIOS.

In dem Grafik BIOS zeigt er mir aber alle 4 DIMM Slots als belegt an, inkl. genauer Bezeichnung.
Corsair blabla xmp 1.50v usw.

Was mache ich falsch?



[Coolsys]

Also ich glaub, du solltest dich bei sowas direkt an den ASRock Support wenden. Liefere denen auch gleich Screenshots mit. Im UEFI geht das für jeden Bildschirm mit F12 bei eingestecktem USB-Stick. Der darf auch an einem Intel-USB3.0 Steckplatz stecken.



[Mark3Dfx]

Der Witz ist ja, CPU-Z erkennt unter Windows 16GB RAM inkl SPD etc...



[triangle]

Nach dem BIOS Update die BIOS defaults gesetzt?

triangle
