Inhalstverzeichniss
1. Daten / Ausstattung
2. Aktuell: Bios / Preise
3. Bilder
4. Wichtige BIOS-Einstellmöglichkeiten / Overklocking
5. Kompatibilitäts-Liste Kühler (bitte PM an mich, mit Bezeichnung kompatibler Kühler)
6. Kompatibilitäts-Liste RAM-Module (bitte PM an mich, wie beschrieben)
AKTUELLES:
***Wie und wo schließe ich mehrere Bildausgabe-Geräte an?!
Da hier immer wieder die selebe Frage auftaucht, hier die Antwort für Leute
die keine Lust haben ihr mitgeliefertes Board-Heft mal aufzuschlagen!
Und wehe irgendjemand stellt noch mal diese Frage ab der 33sten Seite!!***
***RAM-Kompatibilität:
Da hier immer wieder Fragen bezüglich kompatibler RAM-Module gestellt
werden, und ich gewillt bin eine kleine Übersicht hier zu erstellen, bitte ich
um eure Mithilfe! Schickt mir bitte eine PM, mit der Bezeichung/Daten von
den von euch getesteten/kompatiblen Modulen.
Bsp: Hersteller-Bezeichnung / Spezifikation / Timings / VDimm
CellShock V² / DDR2 800 / 4-4-4-12-2T / 1.9-2.1V ***
***KÜHLER-Kompatibilität:
Wer aktuelle Daten hat (z.B. Erfarungen mit der Kompatiblität seines Kühlers
u.s.w.) bitte eine PM an mich, ich füge sie dann hier (nach Prüfung auf
Korrektheit) mit ein.***
1.Daten / Ausstattung
Sockel: AM2
Prozessor: Sempron Sockel AM2, Athlon 64 Sockel AM2, Athlon 64 X2 Sockel AM2, Athlon 64 FX Sockel AM2
Chipsatz: AMD 690G
Steckplätze:
Bustakt: 1000 MHz
Formfaktor: µATX
Netzteil: ATX12V 2.0 (24-poliger Hauptanschluss und 4-poliger Zusatzanschluss)
Speicher: maximal 8192 SDRAM-DDR2 / Speichersockel 4 x DDR2
Speicherstandards:
Dual Channel wird unterstützt: Ja
ECC-Speicher wird unterstützt: Nein
Registered-Speicher wird unterstützt: Nein
Fully Buffered wird benötigt: Nein
Anschlüsse
IDE:
IDE Anschlüsse intern 1 x 40-polig / Ultra DMA-133
Max. Übertragungsrate 133 MB/s
Maximale Geräteanzahl: 2
Kanäle: 1
Serial ATA:
SATA Anschlüsse intern 4 x Serial ATA / Serial ATA-300
Max. Übertragungsrate 3,0 GBit/s
Chip ATI SB600
Maximale Geräteanzahl: 4
Kanäle: 4
Unterstützte RAID Level: 0, 1, 10
USB Controller:
USB 2.0 Anschlüsse extern 4 x USB-A
Max. Übertragungsrate 60 MB/s
Maximale Geräteanzahl: 127
Kanäle: 1
FireWire Controller: !!NUR BEIM HDMI!!
FireWire Anschlüsse extern 1 x 6-polig FireWire
Max. Übertragungsrate 50 MB/s
Maximale Geräteanzahl: 63
Kanäle: 1
Grafik:
Grafikchip ATI XPRESS 1250 (Unterstützung für DirectX 9.0) Modifizierter 9700Pro-Kern (mit HDCP-Unterstützung)
GPU Takt: 300 MHz
SDRAM Takt 600 MHz
Shader Version 2.0 (laut Bedienungsanleitung!)
Speicher bis zu 256 MB vom Arbeitsspeicher
RAMDAC 400 MHz
Auflösungen:
Direkte Anschlüsse:

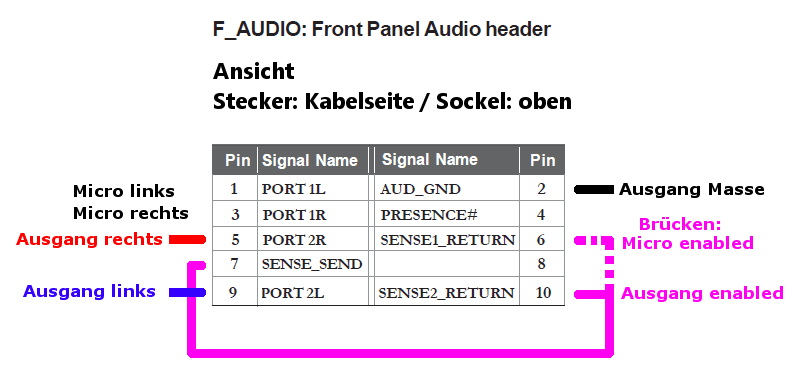

Sound:
Realtek ALC883
Eingänge: 1 x Line-In / 1 x Mikrofon
Ausgänge: 1 x Line-Out
Kanäle: bis zu 3 analog
LAN:
Realtek Gigabit / 1 x RJ-45 (LAN)
Transferrate LAN 10/100/1000 MBit/s
2. Aktuell: Bios / Preise
BIOS:
ASUS M2A-VM
ASUS M2A-VM HDMI
PREISE:
ASUS M2A-VM
ASUS M2A-VM HDMI
3. Bilder
MIT HDMI Anschluss:
Wie man sieht belegt die HDMI-Riserkarte den PCIe 16x Steckplatz. Dadurch ist die Nutzung einer zusätzlichen Graka ausgeschlossen.
OHNE HDMI Anschluss:
Habe mir das Board M2A-VM für meinen Office-PC bestellt. (CPU X2 3800 + 1024MB DD2 800 / CellShock V² CL4)
Das HDMI-Board ist noch nicht verfügbar gewesen und biete nur den von mir nicht genutzten HDMI- und FireWire-Port.
Zu erwähnen währen noch die O.C.-Profile, zum Speichern von verschiedenen Bios-Einstellungen und ASUS CrashFree Bios 3.
So der Postmann ist heute gekommen und hat mir das Board und nen X2 3800+ gebracht.
Hier mal noch ein paar Impressionen...
Wie man sieht ist das Ausstattungspacket nicht gerade üppig..
Mal schauen was sich mit dem X2 anfangen lässt.
4. Wichtige BIOS-Einstellmöglichkeiten / Overklocking
Nach meiner Erfahrung und der Andere User dieser Board´s, hat sich herraus gestellt,
dass der Referenz-Takt in der Regel mit maximal 270MHz (stabil) betrieben werden kann.
Sicherlich kein Meilenstein in der Übertaktungsgeschichte, dennoch für ein µATX - HTPC -Board
ein recht guter Wert.
Sollte sich durch kommende Bios-Updates was ändern, werde ich es an dieser Stelle posten.
Zu den wichtigen Bios-Funktionen für die Übertakter unter uns, wie ich selbst
NB-Spannung: AUTO / 1.2V - 1.3V - 1.4V - 1.5V
CPU-Spannung: AUTO / 0.800V - 1.550V - (0.025er Schritten)
zusätzlich eine Overvolt-Funktion: + 100mV (also max. 1.65V)
Muliplikator: AUTO / 5 - 6 - 7 - 8 - 9 - 10...
HTT-Frequenz: 200-400MHz
RAM-Spannung: AUTO / 1.8V - 1.9V - 2.0V - 2.1V
RAM-Teiler: AUTO / DDR 400 / 533 / 667 / 800
5. Kompatibilitäts-Liste Kühler (wird ständig aktualisiert)
Hersteller: ________ Modell:
Artic Cooling ________ Freezer 64 Pro
Cooler Master _______ Hyper TX AMD
Cooler Master _______ X-Dream K640
NorthQ _____________ 3390A
Noctua _____________ NH-U12F
Scythe _____________ Mine Rev. B (mit ein bissl gefummel)
Scythe _____________ Ninja Rev. B
Scythe _____________ Samurai Z (NB-Kühler muss zu Montage entfernt werden, passt aber danach wieder drauf)
Scythe _____________ Mugen
Thermaltake _________ Blue Orb II
Thermaltake _________ Ruby Orb
Thermaltake _________ Sonic-Tower (RAM sollte vorher eingebaut werden)
Zalman _____________ 9700 NT
Zalman _____________ 9500 AT
Zalman _____________ CNPS 7000 (mit Thermalright Retention Modul und mit ein bissl gefummel)
Zalman _____________ CNPS 8700LED
6. Kompatibilitäts-Liste RAM-Module (bitte PM an mich, wie beschrieben)
DDR2 533
Corsair VS1GBKIT533D2 / DDR2 533 / 4-4-4-12-2T / 1.8V
Crucial CT12864AA53E / DDR2 533 / 4-4-4-12-2T / 1.8V
DDR2 667
Corsair VS2GBKIT667D2 / DDR2 667 / 5-5-5-15-2T / 1.8V
G.Skill F2-5400PHU1-1GBNT / DD2 667 / 5-5-5-15-2T / 1.8-2.0V
Kingston KVR667D2N5K2/2G / DDR2-667 / 5 5-5-12-1T / 1,8V
OCZ XTC OCZ2SE6671G / DDR2-667 / 5-5-5-15 / 1,8V
DDR2 800
Aeneon AET660UD00-25D / DDR2 800 / 5-5-5-12-2T / 1.9V
CellShock V² CS2111042 / DDR2 800 / 4-4-4-12-2T / 1.9-2.1V
GeIL GX21GB6400PXK / DDR2 800 / 5-5-5-15-2T / 1.8-2.1V
GeIL Ultra GX22GB6400UDC / DDR2 800 / 4-4-4-12 2T / 1.8-2.3V
G.Skill F2-6400CL5D-2GBNQ / DDR2 800 / 5-5-5-15-2T / 1.8-2.0V
G.Skill F2-6400PHU1-1GBNR / DDR2 800 / 5-5-5-15-2T / 1.9-2.0V
MDT M924-800-16 / DDR2 800 / 5-5-5-18-24-2T / 1.8V (4 x 1GiB)
