[Sammelthread] Asus Maximus II Formula R.o.G. (Intel P45) [5]

[blockquote]

Maximus II Formula Bootlogo aus BIOS extrahiert


Maximus II Formula Gene Bootlogo aus BIOS extrahiert​



Inhalt
  1. Allgemeines
    1. Layout
    2. Bilder
    3. Spezifikationen
    4. Lieferumfang
    5. BIOS
  2. Informationen
    1. Previews / Reviews
    2. Overclocking Ergebnisse
    3. Kompatibilitätsliste
      1. RAM / QVL
      2. Kühler
    4. BIOS Template
    5. Neues Board, was tun?
    6. F.A.Q.
      1. Messpunkte
      2. Was ist die/der/das GTL?
      3. Max./Min. Volt-Werte für den Betrieb
      4. Northbridge zu heiss?
      5. Gibt es weitere Möglichkeiten die Temperaturen zu senken?
      6. Wie sollte ich mein BIOS flashen?
      7. Prime95 bringt einen Fehler. An was könnte es liegen?
      8. Wie gut ist die beigelegt Soundkarte? (X-Fi)
      9. Wie stark under/overvolted das Board bei manuellen Einstellungen?
      10. Welche Version der Northbridge verbaut Asus?
      11. Lassen sich die Lüfteranschlüsse über SpeedFan regeln?
      12. Ich habe ein Problem. Wie poste ich richtig?
      13. Gibt es bekannte Bugs/Probleme mit dem Board?
      14. Weitere Fragen... und Antworten
    7. Links
  3. Downloads
    1. BIOS
    2. BIOS modded by e.v.o
    3. Treiber
    4. Software
    5. Tools
    6. Handbuch
  4. Der Rest
    1. News
    2. Updates
    3. ToDo
    4. Danksagung



  1. Allgemeines
    1. Layout




    2. Bilder

      Quelle: ocXtreme​
    3. Spezifikationen
      CPU:
      • Intel Socket 775: Intel Core 2 Extreme/Quad/Duo, Pentium/Celeron Dual-Core,
      • Support Intel 45nm/65nm Multi-Core CPU

      Chipsatz:
      • Intel P45 rev. A2 Chipsatz
      • Intel ICH10R Southbridge

      Speicher:
      • 4 x 240-pin DIMM, Max. 16 GB, DDR2 1200/1066/800/667 Non-ECC,Un-buffered Memory
      • Refer to asus.com QVL or the user manual for the Memory QVL(Qualified Vendors Lists).
      • Windows XP/Vista unterstützt maximal nur 4 GB Speicher. Windows XP/Vista x64 mehr als 4 GB

      Erweiterungs-Slots:
      • 2 x PCIe 2.0 x16 (single max @16,dual @ x8 speed)
      • 3 x PCIe 1.0 x1
      • 2 x PCI 2.2

      Multi-GPU Unterstützung:
      • Unterstützt ATI CrossFireX™

      Storage:
      • Intel ICH10R:
      • - 6 x SATA 3.0 Gb/s ports @ Intel Matrix Storage Technology, Supports RAID 0,1,5,10
      • Marvell 88SE6121:
      • - 1 x UltraDMA 133/100/66/33 for up to 2 PATA devices
      • - 1 x eSATA 3.0 Gb/s port (SATA On-the-Go)
      • Silicon Image Sil5723
      • - 2 x SATA 3.0 Gb/s ports, Supports RAID 0,1

      Audio:
      • SupremeFX X-Fi Audio Card
      • ADI® AD2000B 8-channel High Definition Audio CODEC
      • Creative X-Fi capability with X-Fi interface
      • Coaxial/Optical S/PDIF out

      LAN:
      • Dual Gigabit LAN (Marvell Yukon 88E8056 PCI-E Gigabit Ethernet)
      • Support Teaming Technology

      Interne IO-Anschlüsse:
      • 3 x USB 2.0 connectors supports additional 6 USB 2.0 ports
      • 1 x Floppy
      • 1 x IDE
      • 6 x SATA 3.0 Gb/s (Blau)
      • 2 x SATA 3.0 Gb/s "Speeding HDD connectors" (Schwarz)
      • 8 x Fan connectors: 1 x CPU / 1 x PWR / 3 x Chassis / 3 x Optional
      • 3 x Thermal sensor connectors
      • 1 x IEEE1394a connector (FireWire)
      • 1 x Chassis Intrusion connector
      • 1 x 24-pin ATX Power connector
      • 1 x 8-pin ATX 12V Power connector
      • 1 x En/Disable Clr CMOS
      • 1 x LCD Poster connector
      • 1 x ROG connector
      • 1 x Power-on switch
      • 1 x Reset switch
      • 1 x System panel connector (Q-Connector)

      externe IO-Anschlüsse:
      • 1 x PS/2 Keyboard port (Lila)
      • 1 x eSATA 3.0 Gb/s
      • 2 x Gigabit LAN (RJ45)
      • 6 x USB 2.0/1.1
      • 1 x IEEE1394a (FireWire)
      • 1 x Clr CMOS switch
    4. Lieferumfang:
      • SupremeFX X-Fi Audio Card
      • LCD Poster
      • ASUS Optional Fan
      • 3 in 1 ASUS Q-Connector Kit
      • UltraDMA 133/100/66 cable
      • Floppy disk drive cable
      • SATA cables
      • SATA power cables
      • 2-port USB2.0 + IEEE 1394a module
      • Q-Shield
      • Cable Ties
      • User's manual
      • Zubehör:
    5. BIOS

      Quelle: XtremeSystems​
  2. Informationen
    1. Previews / Reviews
    2. Overclocking Ergebnisse
    3. Kompatibilitätsliste
      • RAM / QVL
        • 2x 1GB A-DATA Vitesta Extreme Edition DDR2-800
        • 2x 1GB Aeneon XTune DDR2-1066
        • 2x 2GB Apogee GT DDR2-1066
        • 2x 2GB Apogee GT DDR2-1150
        • 4x 1GB Cellshock DDR2-800
        • 4x 1GB Cellshock DDR2-1150 (Cellshock Red's)
        • 2x 1GB CompuStocx Diablo DDR2-1200
        • 2x 2GB Corsair DHX DDR2-800
        • 2x 1GB Corsair XMS2 DHX DDR2-800
        • 4x 1GB Corsair Dominator DDR2-1066
        • 2x 2GB Corsair Dominator DDR2-1066
        • 4x 2GB Corsair Dominator DDR2-1066
        • 4x 1GB Crucial Ballistix (Tracer) DDR2-1066
        • 2x 2GB Excelleram Kit CL5 DDR2-1066
        • 2x 2GB G.Skill F2 4GBPK DDR2-1066
        • 2x 2GB G.Skill F2 4GBPI DDR2-1066
        • 2x 2GB G.Skill F2 4GBPI DDR2-1100
        • 4x 2GB G.Skill Trident Kit 4GB DDR2-1066 (F2-8500CL5D-4GBTD)
        • 4x 2GB GeIL Black Dragon DDR2-800MHz (GB24GB6400C4DC)
        • 2x 2GB Kingston HyperX DDR2-1066 Kit (KHX8500D2K2/4G)
        • 2x 2GB Mushkin XP2 DDR2-1100
        • 2x 1GB OCZ Flex XLC DDR2-1200
        • 2x 2GB OCZ Flex II DDR2-1150
        • 4x 2GB OCZ Platinum XTC DDR2-1066
        • 2x 2GB OCZ Platinum XTC DDR2-1150
        • 2x 2GB OCZ XTC Platinum DDR2-1000
        • 2x 2GB OCZ Reaper HPC Edition DDR2-1066
        • 4x 2GB OCZ Reaper HPC Edition DDR2-1066
        • 4x 1GB OCZ Reaper HPC Edition DDR2-1200
        • 2x 2GB Patriot Viper DDR2-1066
        • 2x 1GB Patriot Viper DDR2-1150
        • 2x 2GB Transcend aXeram DDR2-1066
        • 4x 2GB Transcend JetRam DDR2-800
      • Kühler
        • Alpenfön Groß Clock'ner (nur mit leichtem Verbiegen der Lamellen!)
        • Arctic Freezer 7 Pro
        • Asus Silent Night 1+2
        • Asus Triton 79
        • Coolermaster Hyper 212
        • Coolermaster Hyper TX2
        • Noctua NH-U-12P
        • Scythe Mugen / Infinity
        • Scythe Mugen 2
        • Thermalright IFX-14 (HR-10 passt nur mit Bearbeitung)
        • Thermalright Ultra 120 eXtreme / True Black
        • Thermalright HR-01 Plus
        • Thermaltake Sonic Tower
        • Xigmatek HDT-S1283 / Red Scorpion
        • Zalman CNPS 9500 AT
        • Zalman CNPS 9700 LED
        • Zalman 9900 LED
        • ZHEROtherm Nirvana NV 120
        Es ist von wenigen inkompatiblem Kühlern auszugehen, da das Mainboard eine flache Heatpipe hat.
    4. BIOS Template

      Dieses BIOS Template dient dazu aufkommende Fragen beim Übertakten zu vereinheitlichen und somit zu vereinfachen.
      Einfach in den Code-Block klicken, STRG+A drücken, mit STRG+C kopieren und mit STRG+V in eure Antwort kopieren.
      Achtung: Das Template IMMER in einen Code-Block einfassen vor dem Posten!
      Code:
      Ratio CMOS Setting: Auto
FSB Frequency: Auto
CPU Clock Skew: Auto
NB Clock Skew: Auto
FSB Strap to North Bridge: Auto
DRAM Frequency: Auto
DRAM CLK Skew on Channel A1: Auto
DRAM CLK Skew on Channel A2: Auto
DRAM CLK Skew on Channel B1: Auto
DRAM CLK Skew on Channel B2: Auto
[I]DRAM Timing Control: Auto[/I][INDENT]1st Information:
CAS# Latency: Auto
DRAM RAS# to CAS# Delay: Auto
DRAM RAS# Precharge: Auto
DRAM RAS# Activate to Precharge: Auto
RAS# to RAS# Delay: Auto
Row Refresh Recycle Time: Auto
Write Recovery Time: Auto
Read to Precharge Time: Auto
2nd Information:
Read to Write Delay (S/D): Auto
Write to Read Delay (S): Auto
Write to Read Delay (D): Auto
Read to Read Delay (S): Auto
Read to Read Delay (D): Auto
Write to Write Delay (S): Auto
Write to Write Delay (D): Auto
3rd Information:
Write to PRE Delay: Auto
Read to PRE Delay: Auto
PRE to PRE Delay: Auto
All PRE to ACT Delay: Auto
All PRE to REF Delay: Auto
DRAM Static Read Control: Auto
DRAM Read Training: Auto
MEM. OC Charger: Auto
Ai Clock Twister: Auto[/INDENT]
[I]Ai Transaction Booster: Auto[/I][INDENT]Common Performance Level: Auto
Pull-in of CHA PH1: Enabled
Pull-in of CHA PH2: Enabled
Pull-in of CHA PH3: Enabled
Pull-in of CHB PH1: Enabled
Pull-in of CHB PH2: Enabled
Pull-in of CHB PH3: Enabled[/INDENT]
PCIE Frequency: 100

CPU Voltage: Auto
CPU PLL Voltage: Auto
FSB Termination Voltage: Auto
DRAM Voltage: Auto
North Bridge Voltage: Auto
South Bridge 1.5 Voltage: Auto
South Bridge 1.1 Voltage: Auto

CPU GTL Reference (0): Auto
CPU GTL Reference (1): Auto
CPU GTL Reference (2): Auto
CPU GTL Reference (3): Auto
NB GTL Reference: Auto
DDR2 ChA Reference Voltage: Auto
DDR2 ChB Reference Voltage: Auto
North Bridge DDR Reference: Auto

[I]CPU Configuration:[/I][INDENT]Ratio CMOS Setting: 9
C1E Support: Enabled
Max CPUID Value Limit: Disabled
Intel Virtualization Tech: Enabled
CPU TM Function: Enabled
Execute Disable Bit: Enabled[/INDENT]
Load-Line Calibration: Enabled
CPU Spread Spectrum: Enabled
PCIE Spread Spectrum: Enabled
    5. Neues Board, was tun?
      - Heatpipe runter und WLP erneuern. Weiche WLP (auf Silikonbasis) auf den P45 Chip. Grobe WLP (mit Silber, Diamant) auf die Southbridge, etc.)
      - Wenn du nicht übertakten willst: Im BIOS alle Spannungseinstellungen auf den niedrigsten Wert setzen. Beim RAM nachschauen was Standardvolt Angabe ist. Dies geschieht deshalb, weil das Mainboard bei Standardeinstellungen übervoltet und somit die Lebensdauer verkürzt, mehr Strom verbraucht und die Temperaturen unnötig erhöht.
      - Im BIOS alles austellen was nicht gebraucht wird: IDE, eSATA, 2. LAN Port, usw.
    6. F.A.Q.
      • Wo sind die Messpunkte?

        Quelle: Awardfabrik.de (@arne)​
      • Was ist die/der/das GTL?
        Die GTL ist ein Teiler. Sie ergibt mit der VTT multipliziert einen Wert in mV. Bei den meisten Board benutzt man den Teiler um auf einen höheren/niedrigeren (eben für die CPU perfekte) Endvoltage zu kommen. Beim Maximus II Formula wird dieser Teiler jedoch gefixt und dafür vom Endwert in mV abgezogen. Das hat den Vorteil, dass sich der Endwert bei gleicheingestellter GTL nicht durch die variable VTT ändert.

        Beispiel mit Asus P5Q Deluxe und vielen anderen Boards:
        VTT x GTL = mV
        1,1V x 0,63V = 693mV

        Beispiel mit Asus Maximus II Formula:
        VTT x fixed GTL = mV - mV
        1,1V x 0,677 = 744,7mV - 50mV

        Beide Beispiele kommen auf etwa das gleiche raus ;)

        Dickgedruckt = Jeweils im BIOS einstellbare Werte​
      • Spannungen
        • vNB (min. / max. / 24/7)
          North Bridge Voltage
          1.1v / 1.21v / 1.25v​
        • vFSB (min. / max. / 24/7)
          FSB Termination Voltage / FSB VTT <> CPU VTT
          CPU VTT: 1.14v / 1.26v - 1.45v / 1.2v
          MCH VTT: 1.14v / 1.26v - 1.32v / 1.2v​
        • vSB 1.1 (min. / max. / 24/7)
          South Bridge 1.1 Voltage
          1.1v / 1.155v / 1.15v​
        • vSB 1.5 (min. / max. / 24/7)
          South Bridge 1.5 Voltage
          1.5v / 1.575v / 1.55v​
        • CPU PLL (min. / max. / 24/7)
          CPU PLL Voltage
          1.5v / 1.575v / 1.55v​
        • CPU vCore (min. / max. / 24/7)
          CPU Voltage
          1.15v / 1.45v / 1.35v​
        • Gültig für: E8xxx / E7xxx / Q9xxx - P45 / ICH10R
        • Min./Max. Werte aus Intel Specification Datasheets.
          > Sollen groben Richtwert geben
        • 24/7 Werte sind Richtwerte. Wie immer gillt: Weniger ist mehr.
        • Niedrige vID = besseres OC Verhalten, schlechteres Silizium.
          Hohe vID = besseres Undervolten, schlechteres OC Verhalten.
          vID Range: 0.8500v - 1.3625v
          > Jeder DIE ist anders. Muss also nicht immer zutreffend sein.
        • vFSB
          Voltage auf dem der FSB läuft. Logische Zustände auf dem FSB sind relativ zur eingestellen Voltage. Höhere VTT Werte resultieren in "höheren" logischen Zuständen und somit in einem erhöhten Störanteil (Rauschen). Ein höherer VTT kann dem OC Verhalten dienlich sein. "VTT verbindet die Datenleitungen der NB (MCH) mit der CPU."
          vFSB NIE zu hoch setzen, es besteht die Gefahr eure CPU zu grillen (Beware of VTT - it's a lurking time bomb...)

        Intel Datenblätter
        P45 / ICH10R (Northbridge / Southbridge)​
        Intel Core 2 Duo​
        Intel Core 2 Quad​
      • Northbridge zu heiss?
        Um die zu hohen Temperaturen der Northbridge zu senken, muss der Anpressdruck des Kühlsystems verstärkt werden. Dazu muss das Board ausgebaut und umgedreht werden. Daraufhin werden unter die Schrauben, die die Heatpipekühlung auf der Northbridge halten einfach zwei Unterlegscheiben (0,5 - 1mm) gelegt. Das erhöht den Anpressdruck und senkt gleichzeitig die Temperaturen der Northbridge.

        ​
      • Gibt es weitere Möglichkeiten die Temperaturen zu senken?
        Ja, gibt es. Ihr müsst die vorhandene WLP unter der Heatpipe austauschen. Board ausbauen, die Heatpipe abmachen und die Chips sowie die Heatpipe gründlich mit reinigen. Danach noch einmal mit Fettlöser drüber und die neue WLP drauf. Es ist ratsam für die NB eine weiche WLP (ohne Partikel) wie die Zalman zu nehmen, da der P45 keinen IHS besitzt.​
      • Wie sollte ich mein BIOS flashen?
        Eigentlich egal, da das MIIF 2 BIOS Bänke hat und man das Brett nicht totflashen kann. Die beste und einfachste Methode ist über ezFlash im BIOS selber.​
      • Prime95 bringt einen Fehler. An was könnte es liegen?
        LargeFFT - vNB, vFSB, vPLL, (vDIMM)
        SmallFFT - hauptsächlich vCore (bei 45nm CPUs aber irgendwie immer weniger, da gehts erst bei höheren FFTs richtig los)
        LongRun - alles, verstärkt RAM (wegen FFTs "nicht-inplace")

        Um den RAM zu testen macht man am besten ein CustomRun mit 128-1024k und macht den Hakten bei "Run FFTs in-place" weg.​
      • Wie gut ist die beigelegt Soundkarte? (X-Fi)
        Es handelt sich technisch gesehen um eine der schlechtesten Onboard Soundkarten. Rauschabstand, Dynamikumfang, etc. sind unterdurchschnittlich. ASUS packt diese Soundkarte nur wegen der angepassten Treiber (welche die X-Fi und EAX Funktionalität bereitstellen) mit dazu. Man kann zwar die Creative Features nutzen, diese werden aber per Software, also über die CPU, emuliert und fressen somit unnötig Ressourcen.​
      • Wie stark under/overvolted das Board bei manuellen Einstellungen?
        GaBBa-Gandalf hat die Spannungen bei 333, 450 und 500 MHz FSB mit einem Multimeter vermessen und ist zu folgendem Ergebnis gekommen: Manuell eingestellte Werte für die verschiedenen Spannungen sind immer gleich, egal welchen FSB man einstellt. Wenn man allerdings verschiedene Spannungen auf AUTO stellt, übervoltet das Board teilweise sehr stark, wenn man einen höheren FSB-Takt einstellt.
        Um das ganze zu verdeutlichen gibt es von GaBBa-Gandalf eine wunderschöne graFICK:
        ​
      • Welche Version der Northbridge verbaut Asus?
        Seit mitte März 2009 gibt es scheinbar auch MIIF mit A3. Bisher nur im Ausland (USA).​
      • Lassen sich die Lüfteranschlüsse über SpeedFan regeln?
        Ja. Aber nur zusammen. Es ist nicht möglich CHA_1,2 und 3 getrennt zu regeln.​
      • Ich habe ein Problem. Wie poste ich richtig?
        Gib unter Angabe der folgenden Maske eine genaue Problembeschreibung und/oder Frage an:
        CPU:
        RAM:
        GFX:
        PSU:
        OS:
        Spannungen: x.x vNB, x.x vFSB, x.x vCORE, x.x vDIMM,
        BIOS Template bei Overclocking Fragen mit einbinden.
        Code:
        -Tag nicht vergessen![/INDENT]

[*][SIZE=2][B][COLOR=blue]Gibt es bekannte Bugs/Probleme mit dem Board?[/COLOR][/B][/SIZE][INDENT]Ja. Zu diesem Zweck wurde im Asus Forum ein Thread eröffnet in dem du nach Möglichkeit posten solltest um unseren Forderungen ausdruck zu verleihen.
    [URL="http://vip.asus.com/forum/view.aspx?id=20090209184234112"]Critique + Recommended Additions for M2F BIOS[/URL][/INDENT]

[*][SIZE=2][B][COLOR=blue]Wo bekomme ich das Orginalzubehör her?[/COLOR][/B][/SIZE][INDENT]Asus hat für diesen Zweck einen eigenen Onlineshop. Dieser liefert normalerweise nur in den USA. Mögliche Anlaufstellen sind eBay, der Marktplatz hier im Forum oder dieser Thread hier.
    [URL="http://estore.asus.com/shop/category.asp?catid=635"]Asus Online eStore - Maximus II Formula[/URL][/INDENT]

[*][SIZE=2][B][COLOR=blue]Funktionieren meine alten OC Profile auch nach einem BIOS Update?[/COLOR][/B][/SIZE][INDENT]Nein[/INDENT]

[*][SIZE=2][B][COLOR=blue]Funktioniert im oberen schwarzen Slot nur die orginale Soundkarte?[/COLOR][/B][/SIZE][INDENT]Der x1 Slot fasst jede andere Erweiterungskarte.[/INDENT]

[*][SIZE=2][B][COLOR=blue]FRAGE?[/COLOR][/B][/SIZE][INDENT]ANTWORT[/INDENT]

[*][SIZE=2][B][COLOR=blue]FRAGE?[/COLOR][/B][/SIZE][INDENT]ANTWORT[/INDENT]

[*][SIZE=2][B][COLOR=blue]Weitere Fragen... und Antworten[/COLOR][/B][/SIZE]
[/LIST]
[*][SIZE=4][B][COLOR=blue]Links[/COLOR][/B][/SIZE][INDENT][URL="http://www.asus.com/products.aspx?modelmenu=1&model=2166&l1=3&l2=11&l3=709&l4=0"]Maximus II Formula @ asus.com[/URL]
    [URL="http://vip.asus.com/forum/topic.aspx?board_id=1&model=Maximus%20II%20Formula&SLanguage=en-us"]Maximus II Formula Forum @ asus.com[/URL]
    [URL="http://support.asus.com/download/download.aspx?model=Maximus%20II%20Formula&os=17&SLanguage=en-us"]Maximus II Formula Download Seite @ asus.com[/URL]
    [URL="ftp://ftp.asus.com.tw/PUB/ASUS/mb/socket775/Maximus_II_Formula"]Maximus II Formula FTP @ asus.com[/URL]

    [URL="http://www.xtremesystems.org/forums/showthread.php?t=190812"]Maximus II Formula Thread @ Xtreme Systems[/URL]
    [URL="http://www.forumdeluxx.de/forum/showthread.php?t=508101"]Prime95 HowTo, Wie bekomme ich meinen PC stabil nach OCen?[/URL]
    [URL="http://www.ocxtreme.org/index/?p=3"]Understanding GTL Reference Voltage[/URL][/INDENT]
[/LIST]
[*][SIZE=5][B][COLOR=Green]Downloads[/COLOR][/B][/SIZE]
[LIST]
[*][SIZE=4][B][COLOR=Green]BIOS[/COLOR][/B][/SIZE]
Ganz klare Empfehlung für das mBIOS von ak82ru der hier super Arbeit geleistet hat. Es sind zwar "nur" die ROMs ausgetauscht worden, aber das dürfte für den Großteil der Nutzer ausreichend sein. Ich rate dringend diese Version zu nutzen da ASUS scheinbar unfähig ist selber zu patchen. Wer weitergehende bzw. tiefere BIOS Modifikationen möchte/braucht, der wird im Netz fündig und darf mit den dort vertretenen Informationen weiter arbeiten. Bei Hilfe in dem Bereich und weiterführenden Modifikationen ist Wissen in ASM Pflicht. Ich stehe gerne mit Rat und Tat zur Seite.
[LIST]
[*]BIOS Empfehlung: mBIOS 2302 von ak82ru (oder das 1901er Orginal BIOS)
[*][URL="http://dlcdnet.asus.com/pub/ASUS/mb/socket775/Maximus_II_Formula/Maximus-II-ASUS-Formula-2202.zip"]2202[/URL]
[*][URL="http://dlcdnet.asus.com/pub/ASUS/mb/socket775/Maximus_II_Formula/Maximus-II-ASUS-Formula-2104.zip"]2104[/URL]
[*][URL="http://dlcdnet.asus.com/pub/ASUS/mb/socket775/Maximus_II_Formula/Maximus-II-ASUS-Formula-1901.zip"]1901[/URL]
[*][URL="http://dlcdnet.asus.com/pub/ASUS/mb/socket775/Maximus_II_Formula/Maximus-II-ASUS-Formula-1802.zip"]1802[/URL]
[*][URL="http://dlcdnet.asus.com/pub/ASUS/mb/socket775/Maximus_II_Formula/Maximus-II-ASUS-Formula-1702.zip"]1702[/URL]
[*][URL="http://dlcdnet.asus.com/pub/ASUS/mb/socket775/Maximus_II_Formula/Maximus-II-ASUS-Formula-1307.zip"]1307[/URL]
[*][URL="http://dlcdnet.asus.com/pub/ASUS/mb/socket775/Maximus_II_Formula/Maximus-II-ASUS-Formula-0901.zip"]0901[/URL]
[*][URL="http://dlcdnet.asus.com/pub/ASUS/mb/socket775/Maximus_II_Formula/Maximus-II-ASUS-Formula-0802.zip"]0802[/URL]
[*]BIOS Changelog[spoiler][ 2202 ]
    ----------------------
    Fix CPU Fan speed wrong after resume from S3

    [ 2104 ]
    ----------------------
    Improve Memory compatibility

    [ 1901 ]
    ----------------------
    Improve Memory compatibility

    [ 1802 ]
    ----------------------
    Fixed use 2 pieces of ATI4870X2 VGA Card can't display from Primary slot display monitor

    [ 1702 ]
    ----------------------
    1. Add "Intel(R) C-STATE tech" item
    2. Revise CPU Speed when "Ai Overclock Tuner" is "Auto"

    [ 1602 ]
    ----------------------
    1. Fix Intel 45nm Quad Core CPU ustability issue
    2. Fix show wrong Vcore in AI Suite
    3. Fix it take too many time to detect SATA Device under AHCI Mode

    [ 1307 ]
    ----------------------
    Improve Memory compatibility
    Improve compatibility with some PCI-E Raid Card

    [ 0901 ]
    ----------------------
    Support new CPUs. Please refer to our website at: [url=http://support.asus.com/cpusupport/cpusupport.aspx?SLanguage=en-us]ASUSTeK Computer Inc. -Support- CPU Support[/url]

    [ 0802 ]
    ----------------------
    Improvie Memory compatibility[/spoiler]
[/LIST]

[*][SIZE=4][B][COLOR=Green]BIOS modded by ak82ru - MIIF mBIOS[/COLOR][/B][/SIZE]

[QUOTE="ak82ru, post: 0"]ich hab mal das letzte, nun etwas in die jahre gekommene original asus bios 2302 für das maximus II formula auf den neusten stand gebracht ;)[/QUOTE]

[url="http://www.filefactory.com/file/28cv1yqgwkyf/n/MIIF-V2302M01.rar"][B]BIOS.V2302.M01[/B][/url]

[I]Intel(R) RAID Option ROM:[/I] v8.0.0.1038 to [COLOR="Blue"]v10.1.0.1008[/COLOR]
[I]Intel(R) Boot Agent GE:[/I] v0.0.19 PXE 2.1 Build 086 to [COLOR="Blue"]v1.3.72 PXE 2.1 Build 089[/COLOR]
[I]Marvell 88E8056 Yukon PXE:[/I] v6.15.1.3 to [COLOR="Blue"]v6.60.2.3[/COLOR]
[I]Marvell 88SE6121 eSATA/IDE ROM:[/I] v1.1.0.L70d to [COLOR="Blue"]v1.1.0.L75[/COLOR]

[*][SIZE=4][B][COLOR=Green]BIOS modded by e.v.o - MIIF mBIOS[/COLOR][/B][/SIZE]

    Hierbei handelt es sich um von mir gemoddete BIOSe für das MIIF. Die Benutzung erfolgt auf eigene Gefahr. Für Fehler übernehme ich keine Haftung, bisher kamen aber keine Klagen.

    Was wurde gemodded?
    Es wird hier jeweils 2 Versionen geben:
    - Eine orginal Version mit neueren ROMs für Intel/Marvell RAID/SATA und PXE: mBIOS.XXXX.1xx
    - Eine Testversion mit einigen Tweaks und Experimenten auf Basis von mBIOS.1xx: mBIOS.XXXX.2xx
    - XXXX = Version des Asus Orginal BIOS. 1 bzw. 2 gibt die Geschmacksrichtung an gefolgt von der zweistelligen Versionsnummer des mBIOS.

    Wer keine Ergebnisse zurückliefern möchte und nicht für die Community und sich selber testen möchte was an Performance noch möglich ist, greift bitte zur sichereren mBIOS.1xx Version. Der Rest ist dazu aufgerufen die orginal Version zu benchen und diese gegen das mBIOS.2xx antreten zu lassen.
[LIST]
[*][URL="http://www.megaupload.com/?d=3GDTHB84"][B]mBIOS.1xx Pack[/B][/URL]

    - [URL="http://www.megaupload.com/?d=WE10MKNR"]mBIOS.1901.101[/URL]
    - [URL="http://www.megaupload.com/?d=16JCVX3W"]mBIOS.1901.100[/URL]
[*][B]mBIOS.1901.2xx[/B]

    - [URL="http://megaupload.com/?d=NYYM2S9T"]mBIOS.2xx Pack[/URL]
[*]Changelog
    [spoiler]
[LIST]
[*]mBIOS.XXXX.1xx
    - [B]mBIOS.1901.101[/B][INDENT]Updated:
    Intel(R) RAID for SATA: v8.6.0.1007 from v8.0.0.1038
    Intel Boot Agent GE: v1.3.24 from v0.0.19
    Marvell 88SE6121 RAID: 1.1.0.L72a from 1.1.0.L70d[/INDENT]
- [B]mBIOS.1901.100[/B][INDENT]Updated:
    Intel(R) RAID for SATA: v8.5.0.1030 from v8.0.0.1038
    Intel Boot Agent GE: v1.3.24 from v0.0.19
    Marvell 88SE6121 RAID: 1.1.0.L72a from 1.1.0.L70d[/INDENT]

[*]mBIOS.XXXX.2xx
    - [B]mBIOS.200[/B][INDENT]Base Version: mBIOS.1901.100 (more "secure" than mBIOS.1901.101)
    Changed:
    ... we will see ;)[/INDENT]
[/LIST][/spoiler]

[/LIST]
[*][SIZE=4][B][COLOR=Green]Treiber[/COLOR][/B][/SIZE]
[LIST]
[*][B]Chipsatz[/B][INDENT][URL="http://downloadcenter.intel.com/Product_Filter.aspx?ProductID=2973"]Intel 4 Series Chipset @ Intel.com - 9.1.1.1019[/URL][/INDENT]

[*][B]Audio[/B][INDENT][URL="http://dlcdnet.asus.com/pub/ASUS/misc/audio/SoundMAX2000B_Audio_V510X6520_XP.zip"]SoundMAX Audio Driver - 5.10.6520 - XP[/URL]
    [URL="http://dlcdnet.asus.com/pub/ASUS/misc/audio/SoundMAX2000B_Audio_V610X6530_Vista.zip"]SoundMAX Audio Driver - 6.10.6530 - Vista[/URL]
    [URL="http://dlcdnet.asus.com/pub/ASUS/misc/audio/SoundMAXAudio_V61026590_Win7.zip"]SoundMAX Audio Driver - 6.10.2.6590 - Windows 7[/URL]
    [URL="http://dlcdnet.asus.com/pub/ASUS/misc/utils/SB_XFi_V10_R19_XpVistaWin7.zip"]SoundMAX Audio Driver - R19[/URL][/INDENT]

[*][B]Netzwerk[/B][INDENT][URL="http://www.marvell.com/drivers/driverDisplay.do?driverId=175"]MarvellMarvell Yukon Ethernet - 11.20.2.3[/URL][/INDENT]

[*][B]SATA / IDE[/B][INDENT][URL="http://downloadcenter.intel.com/Product_Filter.aspx?ProductID=2101"]Intel Matrix Storage Manager - 8.9.0.1023[/URL]
    [URL="http://dlcdnet.asus.com/pub/ASUS/misc/sata/Marvell61xx_ESATA_12069_XPVistaWin7.zip"]Marvell 61xx ESATA Controller Driver - 1.2.0.69[/URL]
    [URL="http://dlcdnet.asus.com/pub/ASUS/misc/sata/Marvell88SE6111_SATA_V12069_Windows7.zip"]Marvell 61xx SATA Controller Driver - 1.2.0.69[/URL][/INDENT]
[/LIST]
[*][SIZE=4][B][COLOR=Green]Software[/COLOR][/B][/SIZE][INDENT][B]Achtung:[/B] Asussoftware wird nicht benötigt! Es werden ungefragt Treiber installiert und ihr könnt euch das System bootunfähig machen.[/INDENT]
[LIST]
[*][B]ASUS[/B][INDENT][URL="http://dlcdnet.asus.com/pub/ASUS/misc/utils/AISuite_10539_XpVistaWin7.zip"]ASUS AI Suite - 1.05.39[/URL]
    [URL="http://dlcdnet.asus.com/pub/ASUS/misc/utils/AISuite_V21800_XPVistaWin7.zip]AISuite_V21800_XPVistaWin7.zip"]ASUS AI Suite - 2.18.00[/URL]
    [URL="http://dlcdnet.asus.com/pub/ASUS/misc/utils/AIDirectLink_V10015.zip"]ASUS AI Direct Link - 1.00.15[/URL]
    [URL="http://dlcdnet.asus.com/pub/ASUS/misc/utils/ProbeII_V10483.zip"]ASUS PC Probe II - 1.04.83[/URL]
    [URL="http://dlcdnet.asus.com/pub/ASUS/misc/utils/ASUSUpdt_V71709WinXPVistaWin7.zip"]ASUS ASUSUpdate - 7.17.09[/URL]
    [URL="http://dlcdnet.asus.com/pub/ASUS/misc/utils/Epu6Engine_V10205.zip"]ASUS EPU Six Engine - 1.02.05[/URL]
    [URL="http://dlcdnet.asus.com/pub/ASUS/misc/utils/FanXpert_V10003WinXPVistaWin7.zip"]ASUS Fan Xpert - 1.00.03[/URL][/INDENT]

[*][B]Netzwerk[/B][INDENT][URL="http://www.marvell.com/drivers/driverDisplay.do?driverId=136"]Windows Diagnostic Utility for Yukon Devices - 7.30.2.3[/URL]
    [URL="http://www.marvell.com/drivers/driverDisplay.do?driverId=151"]VCT (Virtual Cable Tester) Program for Yukon Devices - 2.19.1.3[/URL]
    [URL="http://www.marvell.com/drivers/driverDisplay.do?driverId=199"]NCU (Network Control Utility) for Aggregation and VLANs - 10.10.7.3[/URL][/INDENT]

[*][B]SATA[/B][INDENT][URL="http://www.siliconimage.com/support/searchresults.aspx?pid=103&cat=24"]SiI57xx SteelVine Manager for Windows - 5.1.24B[/URL] - KEIN FW UPDATE DURCHFÜHREN!!![/INDENT]
[/LIST]
[*][SIZE=4][B][COLOR=Green]Tools[/COLOR][/B][/SIZE][INDENT]
    [URL="http://www.cpuid.com/cpuz.php"]CPU-Z[/URL]
    [URL="http://www.lavalys.com/products.php?ps=UE&lang=en&page=9"]Everest Ultimate Edition[/URL]
    [URL="http://www.memtest.org/"]Memtest86+[/URL]
    [URL="http://www.xtremesystems.com/pi/"]Super PI Mod[/URL] | [URL="http://files.extremeoverclocking.com/file.php?f=211"]Hyper PI 0.99b (Super PI Mod front-end)[/URL]
    [URL="http://www.tweakers.fr/memset.html"]MemSet[/URL]
    [URL="http://files.extremeoverclocking.com/file.php?f=103"]Prime95 (32bit) - 25.8[/URL] | [URL="http://files.extremeoverclocking.com/file.php?f=205"]Prime95 (64bit) - 25.8[/URL][/INDENT]

[*][SIZE=4][B][COLOR=Green]Handbuch[/COLOR][/B][/SIZE]
[LIST]
[*][URL="http://dlcdnet.asus.com/pub/ASUS/mb/socket775/Maximus_II_Formula/g3808_maximus-ii-formula_manual.zip"]Asus Maximus II Formula Handbuch (Deutsch)[/URL]
[*][URL="http://dlcdnet.asus.com/pub/ASUS/mb/socket775/Maximus_II_Formula/e3808_maximus_ii_formula_manual.zip"]Asus Maximus II Formula Handbuch (Englisch)[/URL]
[/LIST]
[*][SIZE=4][B][COLOR=Green]fr33 pr0n[/COLOR][/B][/SIZE]
[/LIST]
[*][SIZE=5][B][COLOR=SlateGray]Der Rest[/COLOR][/B][/SIZE]
[LIST]
[*][SIZE=4][B][COLOR=SlateGray]News[/COLOR][/B][/SIZE][INDENT]Mittlerweile sind alle neuen MIIF mit A3 Revision ausgestattet. Eine wirklich Verbesserung ist nicht zu erkennen. Schade...

    Momentan wird an folgenden MIIF Fronten gearbeitet:
    - BIOS SLI fähig machen (SLI Key ist integriert, Treiber Paket erhältlich)
    - Updated/Modding der SoundMax Treiber (nervig und schwierig zu testen)
    - Integration von QFan Plus (dauert,..)[/INDENT]

[*][SIZE=4][B][COLOR=SlateGray]Updates[/COLOR][/B][/SIZE]
    [spoiler][12.07.2012]
- mBIOS von ak82ru
- Layout Bugs
[22.12.2009]
    - RAM Update
    [27.11.2009]
    - ASUS Software geupdated
    - Fan Xpert hinzugefügt
    - Treiber geupdated
    [19.07.09]
    - Treiber geupdated
    - FAQ geupdated
    - Fehler bereinigt
    - BIOS geupdated
    - RAMs hinzugefügt
    [19.04.09]
    - Kleinere Updates...
    - FAQ updated
    [15.03.09]
    - RAM updated
    - Downloads/Treiber/Tools updated
    - mBIOS verlinkt
    [22.02.09]
    - RAM/FAQ/Kühler updated
    ----
    - Tool Links eingefügt
    - FAQ geupdated
    - bios changelog und empfehlung eingefügt
    [code][B][COLOR=SeaGreen]
                        .
                       .:.
                       :|:
                      .:|:.
                      ::|::
       :.             ::|::             .:
       :|:.          .::|::.          .:|:
       ::|:.         :::|:::         .:|:;
       `::|:.        :::|:::        .:|::'
        ::|::.       :::|:::       .::|:;
        `::|::.      :::|:::      .::|::'
         :::|::.     :::|:::     .::|::;
         `:::|::.    :::|:::    .::|::;'
`::.      `:::|::.   :::|:::   .::|::;'      .:;'
 `:::..     ¹::|::.  :::|:::  .::|::¹    ..::;'
   `:::::.    ':|::. :::|::: .::|:'   ,::::;'
     `:::::.    ':|:::::|:::::|:'   :::::;'
       `:::::.:::::|::::|::::|::::.,:::;'
          ':::::::::|:::|:::|:::::::;:'
             ':::::::|::|::|:::::::''
                  `::::::::::;'
                 .:;'' ::: ``::.
                      :':':
                        ;
    [/COLOR][/B]
        :asthanos:[/spoiler]
        [*]ToDo
        Benchmark Template erstellen ???
        Mehr Fragen für die FAQ
        wakü?
        geizhals link und Kaufberatung?
        Tips nach dem ersten einrichten (BIOS)​

        [*]Danksagung
        Als erstes mal devic, dafür das er den orginalen thread gemacht hat, Schlingel_INV fürs Kopieren der Threads, Felix_the_Cat für die Layout Idee und die anderen ST Ersteller bei denen ich kopiert habe ;)
        und dann natürlich allen die mitgeholfen haben: GaBBa-Gandalf, stammi, usw. :)​


      ​
    [/blockquote]​

Zuletzt bearbeitet:
Zum Vergrößern anklicken....
Ich überlege echt immer noch. Vielleicht verklopp ich eines der Assi Boards mit dem Xeon oder E7400 drauf. Maaaan.. ich weiß doch nicht. Mein geliebtes MIIF das mittlerweile auch ohne Probleme übertakten lässt...

War damals jedes mal der RAM der Probleme bereitet hat.

Das schlimme ist ja: Der PC reicht mir eigentlich noch absolut. Sogar zum Zocken vollkommen ausreichend. Der Hauptgrund besteht im Stromverbrauch...

Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
Ist bei mir auch so, hab mir überlegt, ob ich auf Haswell umsteigen soll, aber dann mal genauer auf meine Spiele geschaut und gemerkt, dass der jetzige noch dicke reicht und OC noch Arbeit (Spass) macht ;)

Ich hab mal meinen alten Gaming-PC wieder aufgebaut und gesehen, dass es ein neues MOD-BIOS gibt V2301.M01. Doch leider ist die Datei offline. Kann die bitte jemand nochmal zur Verfügung stellen?
Gibt es auch ein Update für die X-FI Treiber Software? Bin noch auf 2.21.10 lt. diesem Infofenster.

Ich habe zwar mein Board vor kurzem verkauft, habe aber noch alles archiviert, ach besagtes BIOS.
Bloß habe ich keine Möglichkeit, das irgendwo hochzuladen.

Grüße
Marcus

OceanBlue72 schrieb:
und, hats geklappt?
Zum Vergrößern anklicken....
Vielen Dank für Deine Mühe, hat sehr gut geklappt :)
Einziger Nachteil, nun gibt es beim Booten wieder 2 Hänger während sich das Windows Logo zusammenformt. Die hatte ich durch ein Update des RST Treiber schon mal wegbekommen. Vermute das hängt nun mit dem neueren Marvell BIOS zusammen, weil ich daran IDE DVD Laufwerke hängen hab. Finde aber hierfür keinen neueren Treiber.

Mein nächstes Board wird jedenfalls kein ASUS mehr. Die pflegen mir nicht nur den BIOS Inhalt sondern auch ihre Download-Seite wesentlich zu schlecht. Den BIOS Inhalt kann ich bei anderen natürlich nicht beurteilen aber wenigstens die Download-Seiten sind anderswo deutlich aktueller.

Greystoke schrieb:
Mein nächstes Board wird jedenfalls kein ASUS mehr. Die pflegen mir nicht nur den BIOS Inhalt sondern auch ihre Download-Seite wesentlich zu schlecht. Den BIOS Inhalt kann ich bei anderen natürlich nicht beurteilen aber wenigstens die Download-Seiten sind anderswo deutlich aktueller.
Zum Vergrößern anklicken....

Ich Boykottiere wegen des schlechten Supports und der nicht vorhandenen Aktualität der Bios UEFI Versionen ihrer Hochpreis Produkte ASUS und kaufe nur noch ASRock Boards.

Danke @ OceanBlue72 für das Bios :wink: !

Greystoke schrieb:
Mein nächstes Board wird jedenfalls kein ASUS mehr. Die pflegen mir nicht nur den BIOS Inhalt sondern auch ihre Download-Seite wesentlich zu schlecht. Den BIOS Inhalt kann ich bei anderen natürlich nicht beurteilen aber wenigstens die Download-Seiten sind anderswo deutlich aktueller.
Zum Vergrößern anklicken....

Lord Wotan schrieb:
Ich Boykottiere wegen des schlechten Supports und der nicht vorhandenen Aktualität der Bios UEFI Versionen ihrer Hochpreis Produkte ASUS und kaufe nur noch ASRock Boards.
Zum Vergrößern anklicken....

Das ist eigentlich schade, weil die Hardware größtenteils super ist.
Das ganze erinnert mich irgendwie an Abit und DFI (bei Epox und Soyo [kennt die jemand noch :) ?] kann ich es nicht beurteilen) - supergeile OC-Hardware, aber oft mit einem richtig miesen, verbuggten Bios rausgekommen. Wenn es da nicht Freaks gegeben hätte, die sozusagen etwas nachgeholfen haben :d , wären so manche Bretter womöglich nicht zu Legenden geworden.
Sorry fürs Offtopic, aber das musste mal wieder gesagt werden, fand ich :) .
Jedenfalls finde ich es mehr als schade, daß es einige der besten OC-Mainboard-Hersteller heute nicht mehr gibt.

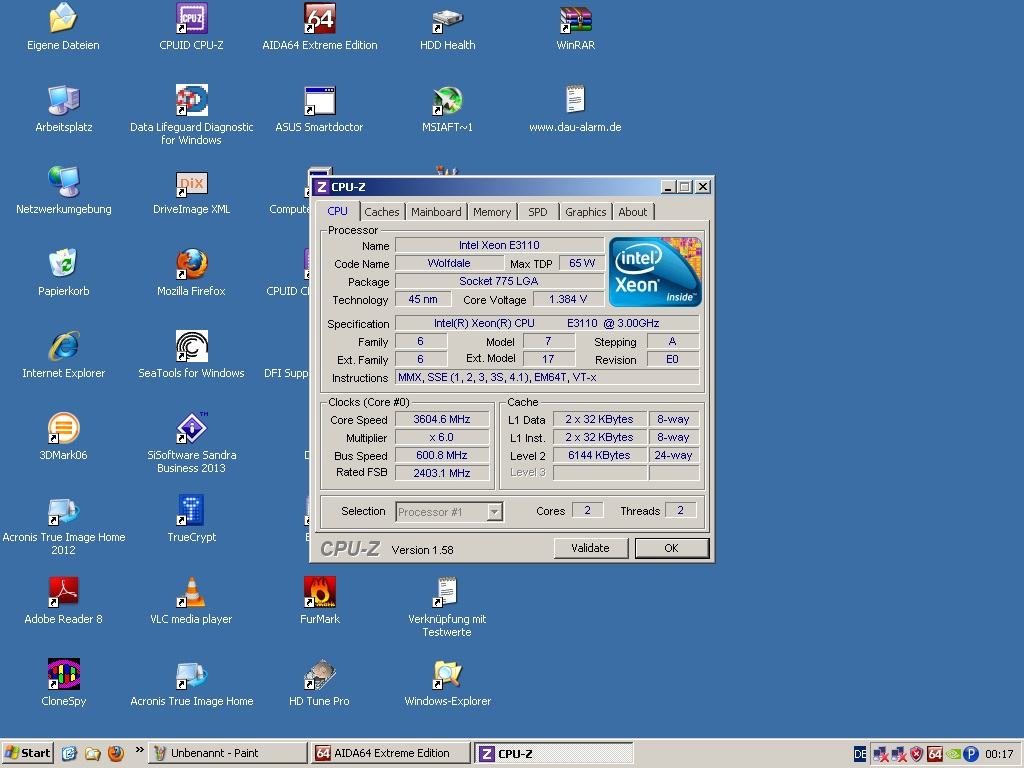

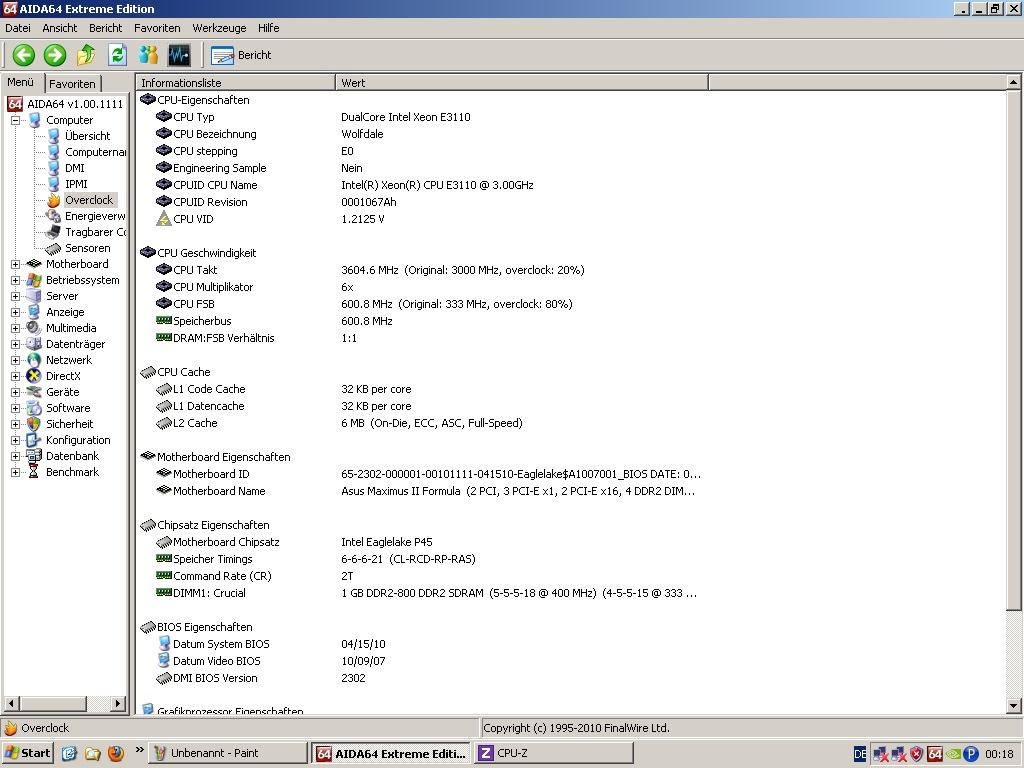

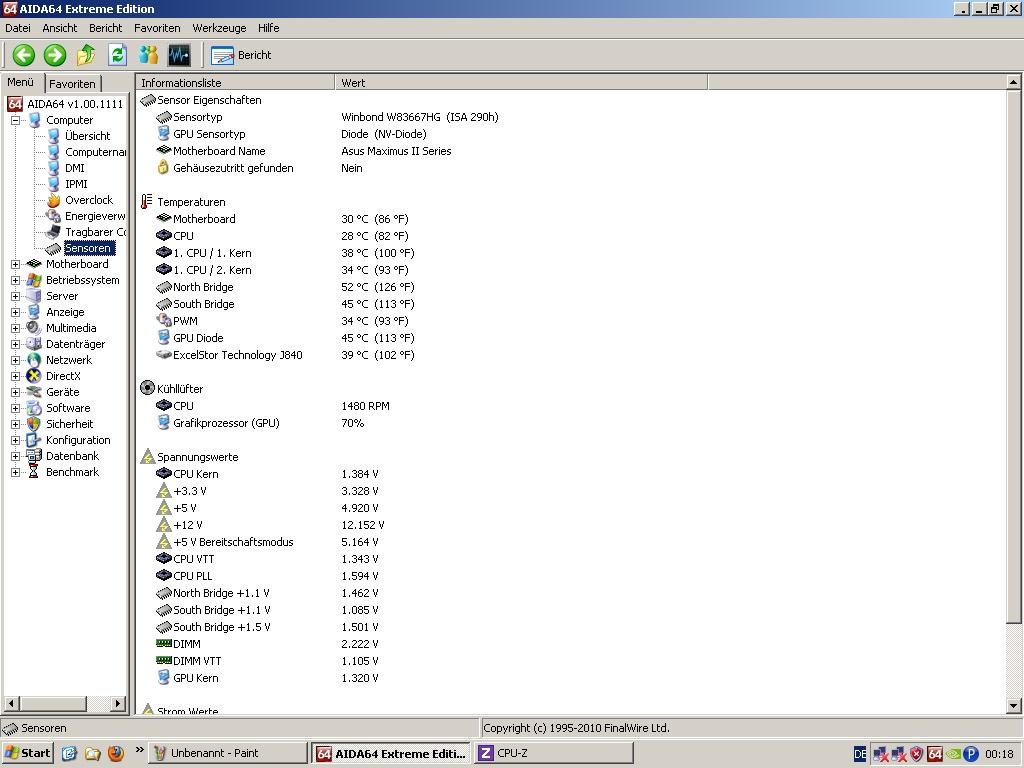

Übrigens gibts wieder Fortschritte beim OC: mein Xeon hat jetzt auch 6 x 601MHz geschafft. Screens hänge ich demnächst an. War aber viel GTL-Probieren dabei. Und leider musste ich die Northbridge-Spannung auf 1,48V stellen, sonst wäre es nicht gegangen.
Bei der Gelegenheit gleich mal 3 Fragen:

1. Kennt ihr das auch, daß das Board in hohen FSB-Regionen nur noch auf VNB und die NB-GTL´s skaliert? Also daß einzig allein durch VNB-Erhöhung mehr rauszuholen ist, während VTT und VCore (solange die CPU taktmäßig noch Luft nach oben hat, also z.B. bei Multi 6) keinen Einfluß mehr haben?

2. Denkt ihr, mit einer so hohen VNB bei Luftkühlung kann man das Board schrotten? Falls ja, die 1 Stunde mit dem hohen Wert hat doch hoffentlich nichts ausgemacht, oder? Die Sensoren haben unter 60°C angezeigt und es war auch keine Primelast drauf, mir gings nur um den Screen bei 601MHz FSB.

3. Kann man mit falschen GTL-Einstellungen die CPU oder das Brett beschädigen?

Zuletzt bearbeitet:
Hier! Hand hoch @Epox .. damals noch die SL2WM Bretter... Was für ne Zeit ;)
bei den Brettern gab es richtige Hacks.. das stimmt wohl, nicht mit dem von heute zu vergleichen

Aber krass, 601 mhz ist schon pervers.

1. Das ist normal. Wenn ich an die alten OC Versuche mit dem MIIF denke war in sehr hohen FSB Bereichen eigentlich nur noch was per GTL's zu reißen..
2. Ja, du schrottest das Brett. Kurzzeitig (1h OK) ist vielleicht OK, würde dir aber auf jeden Fall anraten die NB und besonders die SB separat zu kühlen. "Damals" gab es extra reine Kupfer Kühler (fuck.. wie hieß die Firma noch mal?) die man aufbringen konnte. Habe mir selber Backplates von WaKüs besorgt die auf das P5Q gepasst haben. Somit hatte man eine bessere Kühlleistung. 1.5vNB ist OK. Was hattest vFSB?
3. Nein, da die Werte zu niedrig sind. Wenn du sowieso schon 1.5 v gibst, machen die paar mV nichts mehr aus. Je älter die HW, je heißer sie lief, desto weniger kannste damit anfangen (siehe Elektronenwanderung, Übergänge..)

Hallo e.v.o :wink: !

Danke für die Beantwortung der Fragen!
Aber ich verstehe da was nicht ganz:
Einerseits sagst du, daß ich mir mit 1,48V auf der NB das Board kaputtmache, andererseits schreibst du, daß 1,5V ok sind. Oder meinst du die 1,5V erst mit besserer Kühlung?
Ich war damals beim Boardkauf blöd. Hätte noch die bereits aufgeschraubte Komplett-WaKü mitkaufen sollen. Die wäre absolut perfekt gewesen! Stattdessen hab ich mir das Board auf die normale Kühlung umbauen lassen. Naja ich habe halt keine WaKü zuhause, das war der Grund...
Waren das nicht die Mips-Kühler, die du meinst?

Nun zu den Screens vom Xeon:

Diesmal übrigens ohne LLC geschafft, aber festgestellt, daß die angeblich nutzlose PLL in solchen FSB-Regionen eben doch eine Rolle spielt.


Anhänge

  • CPU-Z-Screen.jpg
    92,9 KB · Aufrufe: 104
  • Everest-Screen.jpg
    110 KB · Aufrufe: 102
  • Sensoren-Screen.jpg
    95,1 KB · Aufrufe: 110
Zuletzt bearbeitet:
e.v.o schrieb:
Ich überlege echt immer noch. Vielleicht verklopp ich eines der Assi Boards mit dem Xeon oder E7400 drauf. Maaaan.. ich weiß doch nicht. Mein geliebtes MIIF das mittlerweile auch ohne Probleme übertakten lässt...

War damals jedes mal der RAM der Probleme bereitet hat.

Das schlimme ist ja: Der PC reicht mir eigentlich noch absolut. Sogar zum Zocken vollkommen ausreichend. Der Hauptgrund besteht im Stromverbrauch...
Zum Vergrößern anklicken....

rechne doch einfach aus was du im jahr in etwa sparen würdest an stromkosten durch nen neuen rechner

aber imo lohnt sich das eingesparte nicht wirklich denn du wirst wohl mal mindestens 300€ für ein neues system drauflegen müssen zu dem was du beim verkauf des aktuellen system erhältst ... wenn nicht mehr ... war jetzt einfach so ein pi*daumen gedankenspiel

edit: zalman?

Zuletzt bearbeitet:
@emulator
Ich sehe gerade das max. vNB mit 1.25 angegeben ist. Wenn ich recht entsinne, kannste die NB sogar bis 1.3 24/7 laufen lassen. Alles darüber ist kritisch (fast 0.4 mehr ist nicht ohne...).

@phlebiac
Mag sein, aber mittlerweile reicht die Kiste nicht mehr. Meine Anforderungen haben sich geändert und die 8GB RAM sowie die 2 Kerne sind zu wenig (VMs, DAW). Zum Zocken reicht die Kiste noch mehr als gut.

HA! Jetzt hab ich den Namen! Enzotech!

e.v.o schrieb:
@emulator
Ich sehe gerade das max. vNB mit 1.25 angegeben ist. Wenn ich recht entsinne, kannste die NB sogar bis 1.3 24/7 laufen lassen. Alles darüber ist kritisch (fast 0.4 mehr ist nicht ohne...).
Zum Vergrößern anklicken....
Auf jeden Fall sind die 1,48V viel viel zu hoch, das ist klar. Aber die 1,25V vom Startpost finde ich wiederum übertrieben wenig. Oft muss man schon 1,3V oder etwas mehr geben, wenn man deutlich über 500MHz FSB arbeitet (ist natürlich auch abhängig vom Board).
Nun frage ich mich jedoch, wie ich das hätte vermeiden können. Hätte es eine andere Stellschraube gegeben, um den FSB so hoch zu kriegen?
Komischerweise hatte mein guter E8400 nicht soviel VNB für die 600MHz FSB gebraucht. Aber warum sollte das CPU-abhängig sein? Der hohe FSB sollte doch eher vom Board abhängig sein, solange die CPU taktmäßig noch Luft hat, oder?

Meine Vermutung wäre folgende:
vNB und vFSB hängen doch bei den CPUs zusammen. Was hast du denn an vFSB? Im vorigen Thread (also ca. 100 bis 200 Seiten früher) hatte das mal jemand erklärt. Eventuell ist das auch im Core2Duo OC Thread erklärt.
Bin leider gerade nicht in der Verfassung mich näher zu äußern. Muss mal Google anwerfen und mein Wissen wieder erneuern... :/

VTT waren 1,35V, die Spannungen kannst du auch im Screen "Sensoren" nachsehen. Höher wollte ich mit der FSB-Spannung nicht gehen (hätte auch nichts gebracht), habe es dann lieber über die GTL´s optimiert.
Der Zusammenhang würde mich aber auch interessieren. Mal schauen ob ich was finde.

Manchmal erreicht man mit weniger vFSB und GTL Tuning mehr, als mit 1,35vFSB. Aber ich denke da hast du mehr Erfahrung als ich. Habe selber zu oft die Erfahrung gemacht, das man nicht unbedingt "voll" aufdrehen muss um ein ordentliches Ergebnis zu erhalten. Das MIIF braucht sowieso mehr Dampf als andere P45er Bretter und die Serienstreuung war sehr hoch...

Das oben verscreente Ergebnis ist bereits maximal GTL-getunt. Ab einem bestimmten Punkt bringt mehr Spannung gar nichts mehr, GTL-Tuning dagegen schon.
Mit "weniger ist mehr" scheinst du recht zu haben. Ich staune immer, wie manche Leute weit über 500MHz FSB kommen mit 1,2V bei VTT oder VNB.

emulator schrieb:
Das oben verscreente Ergebnis ist bereits maximal GTL-getunt. Ab einem bestimmten Punkt bringt mehr Spannung gar nichts mehr, GTL-Tuning dagegen schon.
Mit "weniger ist mehr" scheinst du recht zu haben. Ich staune immer, wie manche Leute weit über 500MHz FSB kommen mit 1,2V bei VTT oder VNB.
Zum Vergrößern anklicken....
Gutes Ergebnis Andreas :bigok:

Sollte mir das Spielzeug auch mal zulegen ^^

Danke :) .

Der Unterschied zwischen diesem Spielzeug und dem DFI ist in etwa so:

DFI: "Oh Mann jetzt habe ich bei diesen Clock Skew Werten alle VRef-Werte durch und die 500MHz FSB laufen immer noch nicht stabil! Vielleicht sollte ich alle diese Kombinationen nochmal bei einem anderen CPU GTL/NB GTL-Verhältnis testen?". 3 Stunden und 40 Neustarts später "Mist, das bringt auch nichts."

MIIF: "So, 600MHz FSB sind geschafft. Hm, wenn ich der NB noch 0,05V mehr gebe, müsste ich eigentlich die 610 schaffen." 5 Minuten später "Oh schön, das klappt ja!".

Das ist in etwa der Unterschied :d .

Wollte gerade einen HR-02 Macho auf das Board schnallen. Jetzt sind diese Lötstellen auf der Rückseite vom Board gefährlich nahe an der Backplate dran. Ich könnte jetzt zusätzliche Plastikunterlegscheiben verbauen, aber vielleicht gibt es eine bessere Lösung. Hat hier jemand den Macho auf dem Board verbaut und kennt einen anderen Weg?

Das Problem mit den Backplates gibt es auch bei anderen Kühlern. Manche Lötspitzen schauen an ganz ungünstigen Stellen viel zu weit raus. Man kann die Backplate an den Stellen "polstern" mit einem geeigneten Material und dann die Schrauben nicht allzu fest anziehen, damit sich die Spitzen nicht bis auf das Metall der Backplate durchbohren und einen Kurzschluss verursachen.
Wobei deine Lösung mit den Plastikunterlegscheiben auch gut ist, wie ich finde.

Captain Barbossa schrieb:
Wollte gerade einen HR-02 Macho auf das Board schnallen. Jetzt sind diese Lötstellen auf der Rückseite vom Board gefährlich nahe an der Backplate dran. Ich könnte jetzt zusätzliche Plastikunterlegscheiben verbauen, aber vielleicht gibt es eine bessere Lösung. Hat hier jemand den Macho auf dem Board verbaut und kennt einen anderen Weg?
Zum Vergrößern anklicken....
Nimm Knetgummi :)

Auf der Rückseite sieht es genau so aus :d Reicht aber wenn du es an den "Stellen" machst. Es geht sonst auch Plastidip

Zuletzt bearbeitet:
Dichtmasse tut es auch (kriegste z.B. bei jedem KfZ Händler für umme)

@emulator
haha.. geile erklärung mit dem DFI xD

Knetmasse ist eine gute Idee und vor allem kann ich die schnell von meinem kleinen Neffen besorgen. Danke für die Tipps.

Hallo,

ich bin auch ein stolzer Besitzer eines Maximus II Formula, habe mir inzwischen aber einen neuen Rechner zugelegt. Ich will meinen alten jetzt als Backup-PC nutzen und bin auch schon mit 2x 3GB-HDs versorgt. Die wollte ich eigentlich als RAID-1 ins System reinhängen. Leider funktioniert das nicht, mit der originalen Asus-Firmware wurden die Platten nur als 750 GB erkannt, mit der gemoddeten Version von ak82ru werden die beiden Platten beim Hochfahren gar nicht mehr angezeigt. Im Windows tauchen sie zwar korrekt als 3GB auf, aber der Intel RST weigert sich, da ein RAID mit zusammenzubasteln, weil das wohl erst ab 10.6 unterstützt wird.

Meine Frage jetzt: Hat jemand eine BIOS-Version 2302, bei der ein Intel Option ROM >= 10.6 integriert ist oder würde mir sowas zusammenbauen oder kann eine Anleitung zur Verfügung stellen, wie man sowas selbst macht?

Danke

Hallo
Habe seit längerem ein Maximus 2 Formula und lief auch seit mindesten 3 Jahren mit nem alten C2D 6300 Prozi mit 3 GHZ , ohne Probs.
Leider fing es Vor kurzen an zu spinnen , erst ließ sich der rechner nach einem Reset nicht mehr einschalten. 2 Minuten später zeigte er Symptome des Lebens , er flackerte kurz auf , ging wieder aus.
Das Spielchen machte er ein paar mal , ließ auch zwischen durch mal kurz die Lüfter anlaufen , auch das vom Netzteil startete nur sporadisch.
Weniger Minuten später nach mehreren Netzteil Auschschalten startete er wieder wie gewohnt.
Und lief super wie immer.
Ich mich also auf die Suche nach einem Netzteil gemacht , ( ist min. 7 Jahre alt , ein Bequiet p5 430watt) bis nach 3 Tagen Dauerbetrieb die Sicherung des Zimmers ,in dem der Rechner steht , rausfliegt und beim wieder einschalten der Sicherung sprühten aus dem Netzteil Funken.
Alsi icke los , neues Netzteil holen , ein BeQuiet l8 PurePower mit 500 Watt ohne CM.
Flugs neues Netzteil eingebaut und Daumen gedrückt , Power am PC gedrückt und wieder diese Einschaltprobleme.
Also alles zerlegt , gereinigt und neuer Versuch , es Waren wieder mehrere Versuche und der Rechner läuft wieder.
Habe aber Bammel , das er mir auch das neue Netzteil Schrottet , da ich immer noch nicht weiß was los ist.
Habe wie gesagt nen C2D mit 3 GHz , 2 x 2GB DDR2-Ram , 500GB-HDD , eine PNY GTX460 OC , 4 Lüfter 120mm inkl. CPU , ein DVD-Laufwerk.
Mehr nicht.
Die Komponenten laufen mit nem Asus P5Q-Pro einwandfrei.
Habe nur leider mein Maximus liebgewonnen , und finde es mistig das es hier rumliegt.
Hoffe ihr könnt mir helfen.
Bios Resetten und so habe ich schon alles versucht.

Anmelden, um zu antworten.
Hardwareluxx setzt keine externen Werbe- und Tracking-Cookies ein. Auf unserer Webseite finden Sie nur noch Cookies nach berechtigtem Interesse (Art. 6 Abs. 1 Satz 1 lit. f DSGVO) oder eigene funktionelle Cookies. Durch die Nutzung unserer Webseite erklären Sie sich damit einverstanden, dass wir diese Cookies setzen. Mehr Informationen und Möglichkeiten zur Einstellung unserer Cookies finden Sie in unserer Datenschutzerklärung.


Zurück
Oben Unten refresh
