[Sammelthread] Asus Maximus II Formula R.o.G. (Intel P45) [5]

[blockquote]

Maximus II Formula Bootlogo aus BIOS extrahiert


Maximus II Formula Gene Bootlogo aus BIOS extrahiert





Inhalt
  1. Allgemeines
    1. Layout
    2. Bilder
    3. Spezifikationen
    4. Lieferumfang
    5. BIOS
  2. Informationen
    1. Previews / Reviews
    2. Overclocking Ergebnisse
    3. Kompatibilitätsliste
      1. RAM / QVL
      2. Kühler
    4. BIOS Template
    5. Neues Board, was tun?
    6. F.A.Q.
      1. Messpunkte
      2. Was ist die/der/das GTL?
      3. Max./Min. Volt-Werte für den Betrieb
      4. Northbridge zu heiss?
      5. Gibt es weitere Möglichkeiten die Temperaturen zu senken?
      6. Wie sollte ich mein BIOS flashen?
      7. Prime95 bringt einen Fehler. An was könnte es liegen?
      8. Wie gut ist die beigelegt Soundkarte? (X-Fi)
      9. Wie stark under/overvolted das Board bei manuellen Einstellungen?
      10. Welche Version der Northbridge verbaut Asus?
      11. Lassen sich die Lüfteranschlüsse über SpeedFan regeln?
      12. Ich habe ein Problem. Wie poste ich richtig?
      13. Gibt es bekannte Bugs/Probleme mit dem Board?
      14. Weitere Fragen... und Antworten
    7. Links
  3. Downloads
    1. BIOS
    2. BIOS modded by e.v.o
    3. Treiber
    4. Software
    5. Tools
    6. Handbuch
  4. Der Rest
    1. News
    2. Updates
    3. ToDo
    4. Danksagung




  1. Allgemeines
    1. Layout




    2. Bilder

      Quelle: ocXtreme
    3. Spezifikationen
      CPU:
      • Intel Socket 775: Intel Core 2 Extreme/Quad/Duo, Pentium/Celeron Dual-Core,
      • Support Intel 45nm/65nm Multi-Core CPU

      Chipsatz:
      • Intel P45 rev. A2 Chipsatz
      • Intel ICH10R Southbridge

      Speicher:
      • 4 x 240-pin DIMM, Max. 16 GB, DDR2 1200/1066/800/667 Non-ECC,Un-buffered Memory
      • Refer to asus.com QVL or the user manual for the Memory QVL(Qualified Vendors Lists).
      • Windows XP/Vista unterstützt maximal nur 4 GB Speicher. Windows XP/Vista x64 mehr als 4 GB

      Erweiterungs-Slots:
      • 2 x PCIe 2.0 x16 (single max @16,dual @ x8 speed)
      • 3 x PCIe 1.0 x1
      • 2 x PCI 2.2

      Multi-GPU Unterstützung:
      • Unterstützt ATI CrossFireX™

      Storage:
      • Intel ICH10R:
      • - 6 x SATA 3.0 Gb/s ports @ Intel Matrix Storage Technology, Supports RAID 0,1,5,10
      • Marvell 88SE6121:
      • - 1 x UltraDMA 133/100/66/33 for up to 2 PATA devices
      • - 1 x eSATA 3.0 Gb/s port (SATA On-the-Go)
      • Silicon Image Sil5723
      • - 2 x SATA 3.0 Gb/s ports, Supports RAID 0,1

      Audio:
      • SupremeFX X-Fi Audio Card
      • ADI® AD2000B 8-channel High Definition Audio CODEC
      • Creative X-Fi capability with X-Fi interface
      • Coaxial/Optical S/PDIF out

      LAN:
      • Dual Gigabit LAN (Marvell Yukon 88E8056 PCI-E Gigabit Ethernet)
      • Support Teaming Technology

      Interne IO-Anschlüsse:
      • 3 x USB 2.0 connectors supports additional 6 USB 2.0 ports
      • 1 x Floppy
      • 1 x IDE
      • 6 x SATA 3.0 Gb/s (Blau)
      • 2 x SATA 3.0 Gb/s "Speeding HDD connectors" (Schwarz)
      • 8 x Fan connectors: 1 x CPU / 1 x PWR / 3 x Chassis / 3 x Optional
      • 3 x Thermal sensor connectors
      • 1 x IEEE1394a connector (FireWire)
      • 1 x Chassis Intrusion connector
      • 1 x 24-pin ATX Power connector
      • 1 x 8-pin ATX 12V Power connector
      • 1 x En/Disable Clr CMOS
      • 1 x LCD Poster connector
      • 1 x ROG connector
      • 1 x Power-on switch
      • 1 x Reset switch
      • 1 x System panel connector (Q-Connector)

      externe IO-Anschlüsse:
      • 1 x PS/2 Keyboard port (Lila)
      • 1 x eSATA 3.0 Gb/s
      • 2 x Gigabit LAN (RJ45)
      • 6 x USB 2.0/1.1
      • 1 x IEEE1394a (FireWire)
      • 1 x Clr CMOS switch
    4. Lieferumfang:
      • SupremeFX X-Fi Audio Card
      • LCD Poster
      • ASUS Optional Fan
      • 3 in 1 ASUS Q-Connector Kit
      • UltraDMA 133/100/66 cable
      • Floppy disk drive cable
      • SATA cables
      • SATA power cables
      • 2-port USB2.0 + IEEE 1394a module
      • Q-Shield
      • Cable Ties
      • User's manual
      • Zubehör:
    5. BIOS

      Quelle: XtremeSystems
  2. Informationen
    1. Previews / Reviews
    2. Overclocking Ergebnisse
    3. Kompatibilitätsliste
      • RAM / QVL
        • 2x 1GB A-DATA Vitesta Extreme Edition DDR2-800
        • 2x 1GB Aeneon XTune DDR2-1066
        • 2x 2GB Apogee GT DDR2-1066
        • 2x 2GB Apogee GT DDR2-1150
        • 4x 1GB Cellshock DDR2-800
        • 4x 1GB Cellshock DDR2-1150 (Cellshock Red's)
        • 2x 1GB CompuStocx Diablo DDR2-1200
        • 2x 2GB Corsair DHX DDR2-800
        • 2x 1GB Corsair XMS2 DHX DDR2-800
        • 4x 1GB Corsair Dominator DDR2-1066
        • 2x 2GB Corsair Dominator DDR2-1066
        • 4x 2GB Corsair Dominator DDR2-1066
        • 4x 1GB Crucial Ballistix (Tracer) DDR2-1066
        • 2x 2GB Excelleram Kit CL5 DDR2-1066
        • 2x 2GB G.Skill F2 4GBPK DDR2-1066
        • 2x 2GB G.Skill F2 4GBPI DDR2-1066
        • 2x 2GB G.Skill F2 4GBPI DDR2-1100
        • 4x 2GB G.Skill Trident Kit 4GB DDR2-1066 (F2-8500CL5D-4GBTD)
        • 4x 2GB GeIL Black Dragon DDR2-800MHz (GB24GB6400C4DC)
        • 2x 2GB Kingston HyperX DDR2-1066 Kit (KHX8500D2K2/4G)
        • 2x 2GB Mushkin XP2 DDR2-1100
        • 2x 1GB OCZ Flex XLC DDR2-1200
        • 2x 2GB OCZ Flex II DDR2-1150
        • 4x 2GB OCZ Platinum XTC DDR2-1066
        • 2x 2GB OCZ Platinum XTC DDR2-1150
        • 2x 2GB OCZ XTC Platinum DDR2-1000
        • 2x 2GB OCZ Reaper HPC Edition DDR2-1066
        • 4x 2GB OCZ Reaper HPC Edition DDR2-1066
        • 4x 1GB OCZ Reaper HPC Edition DDR2-1200
        • 2x 2GB Patriot Viper DDR2-1066
        • 2x 1GB Patriot Viper DDR2-1150
        • 2x 2GB Transcend aXeram DDR2-1066
        • 4x 2GB Transcend JetRam DDR2-800
      • Kühler
        • Alpenfön Groß Clock'ner (nur mit leichtem Verbiegen der Lamellen!)
        • Arctic Freezer 7 Pro
        • Asus Silent Night 1+2
        • Asus Triton 79
        • Coolermaster Hyper 212
        • Coolermaster Hyper TX2
        • Noctua NH-U-12P
        • Scythe Mugen / Infinity
        • Scythe Mugen 2
        • Thermalright IFX-14 (HR-10 passt nur mit Bearbeitung)
        • Thermalright Ultra 120 eXtreme / True Black
        • Thermalright HR-01 Plus
        • Thermaltake Sonic Tower
        • Xigmatek HDT-S1283 / Red Scorpion
        • Zalman CNPS 9500 AT
        • Zalman CNPS 9700 LED
        • Zalman 9900 LED
        • ZHEROtherm Nirvana NV 120
        Es ist von wenigen inkompatiblem Kühlern auszugehen, da das Mainboard eine flache Heatpipe hat.
    4. BIOS Template

      Dieses BIOS Template dient dazu aufkommende Fragen beim Übertakten zu vereinheitlichen und somit zu vereinfachen.
      Einfach in den Code-Block klicken, STRG+A drücken, mit STRG+C kopieren und mit STRG+V in eure Antwort kopieren.
      Achtung: Das Template IMMER in einen Code-Block einfassen vor dem Posten!
      Code:
      Ratio CMOS Setting: Auto
      FSB Frequency: Auto
      CPU Clock Skew: Auto
      NB Clock Skew: Auto
      FSB Strap to North Bridge: Auto
      DRAM Frequency: Auto
      DRAM CLK Skew on Channel A1: Auto
      DRAM CLK Skew on Channel A2: Auto
      DRAM CLK Skew on Channel B1: Auto
      DRAM CLK Skew on Channel B2: Auto
      [I]DRAM Timing Control: Auto[/I][INDENT]1st Information:
      CAS# Latency: Auto
      DRAM RAS# to CAS# Delay: Auto
      DRAM RAS# Precharge: Auto
      DRAM RAS# Activate to Precharge: Auto
      RAS# to RAS# Delay: Auto
      Row Refresh Recycle Time: Auto
      Write Recovery Time: Auto
      Read to Precharge Time: Auto
      2nd Information:
      Read to Write Delay (S/D): Auto
      Write to Read Delay (S): Auto
      Write to Read Delay (D): Auto
      Read to Read Delay (S): Auto
      Read to Read Delay (D): Auto
      Write to Write Delay (S): Auto
      Write to Write Delay (D): Auto
      3rd Information:
      Write to PRE Delay: Auto
      Read to PRE Delay: Auto
      PRE to PRE Delay: Auto
      All PRE to ACT Delay: Auto
      All PRE to REF Delay: Auto
      DRAM Static Read Control: Auto
      DRAM Read Training: Auto
      MEM. OC Charger: Auto
      Ai Clock Twister: Auto[/INDENT]
      [I]Ai Transaction Booster: Auto[/I][INDENT]Common Performance Level: Auto
      Pull-in of CHA PH1: Enabled
      Pull-in of CHA PH2: Enabled
      Pull-in of CHA PH3: Enabled
      Pull-in of CHB PH1: Enabled
      Pull-in of CHB PH2: Enabled
      Pull-in of CHB PH3: Enabled[/INDENT]
      PCIE Frequency: 100

      CPU Voltage: Auto
      CPU PLL Voltage: Auto
      FSB Termination Voltage: Auto
      DRAM Voltage: Auto
      North Bridge Voltage: Auto
      South Bridge 1.5 Voltage: Auto
      South Bridge 1.1 Voltage: Auto

      CPU GTL Reference (0): Auto
      CPU GTL Reference (1): Auto
      CPU GTL Reference (2): Auto
      CPU GTL Reference (3): Auto
      NB GTL Reference: Auto
      DDR2 ChA Reference Voltage: Auto
      DDR2 ChB Reference Voltage: Auto
      North Bridge DDR Reference: Auto

      [I]CPU Configuration:[/I][INDENT]Ratio CMOS Setting: 9
      C1E Support: Enabled
      Max CPUID Value Limit: Disabled
      Intel Virtualization Tech: Enabled
      CPU TM Function: Enabled
      Execute Disable Bit: Enabled[/INDENT]
      Load-Line Calibration: Enabled
      CPU Spread Spectrum: Enabled
      PCIE Spread Spectrum: Enabled
    5. Neues Board, was tun?
      - Heatpipe runter und WLP erneuern. Weiche WLP (auf Silikonbasis) auf den P45 Chip. Grobe WLP (mit Silber, Diamant) auf die Southbridge, etc.)
      - Wenn du nicht übertakten willst: Im BIOS alle Spannungseinstellungen auf den niedrigsten Wert setzen. Beim RAM nachschauen was Standardvolt Angabe ist. Dies geschieht deshalb, weil das Mainboard bei Standardeinstellungen übervoltet und somit die Lebensdauer verkürzt, mehr Strom verbraucht und die Temperaturen unnötig erhöht.
      - Im BIOS alles austellen was nicht gebraucht wird: IDE, eSATA, 2. LAN Port, usw.
    6. F.A.Q.
      • Wo sind die Messpunkte?

        Quelle: Awardfabrik.de (@arne)
      • Was ist die/der/das GTL?
        Die GTL ist ein Teiler. Sie ergibt mit der VTT multipliziert einen Wert in mV. Bei den meisten Board benutzt man den Teiler um auf einen höheren/niedrigeren (eben für die CPU perfekte) Endvoltage zu kommen. Beim Maximus II Formula wird dieser Teiler jedoch gefixt und dafür vom Endwert in mV abgezogen. Das hat den Vorteil, dass sich der Endwert bei gleicheingestellter GTL nicht durch die variable VTT ändert.

        Beispiel mit Asus P5Q Deluxe und vielen anderen Boards:
        VTT x GTL = mV
        1,1V x 0,63V = 693mV

        Beispiel mit Asus Maximus II Formula:
        VTT x fixed GTL = mV - mV
        1,1V x 0,677 = 744,7mV - 50mV

        Beide Beispiele kommen auf etwa das gleiche raus ;)

        Dickgedruckt = Jeweils im BIOS einstellbare Werte
      • Spannungen
        • vNB (min. / max. / 24/7)
          North Bridge Voltage
          1.1v / 1.21v / 1.25v
        • vFSB (min. / max. / 24/7)
          FSB Termination Voltage / FSB VTT <> CPU VTT
          CPU VTT: 1.14v / 1.26v - 1.45v / 1.2v
          MCH VTT: 1.14v / 1.26v - 1.32v / 1.2v
        • vSB 1.1 (min. / max. / 24/7)
          South Bridge 1.1 Voltage
          1.1v / 1.155v / 1.15v
        • vSB 1.5 (min. / max. / 24/7)
          South Bridge 1.5 Voltage
          1.5v / 1.575v / 1.55v
        • CPU PLL (min. / max. / 24/7)
          CPU PLL Voltage
          1.5v / 1.575v / 1.55v
        • CPU vCore (min. / max. / 24/7)
          CPU Voltage
          1.15v / 1.45v / 1.35v
        • Gültig für: E8xxx / E7xxx / Q9xxx - P45 / ICH10R
        • Min./Max. Werte aus Intel Specification Datasheets.
          > Sollen groben Richtwert geben
        • 24/7 Werte sind Richtwerte. Wie immer gillt: Weniger ist mehr.
        • Niedrige vID = besseres OC Verhalten, schlechteres Silizium.
          Hohe vID = besseres Undervolten, schlechteres OC Verhalten.
          vID Range: 0.8500v - 1.3625v
          > Jeder DIE ist anders. Muss also nicht immer zutreffend sein.
        • vFSB
          Voltage auf dem der FSB läuft. Logische Zustände auf dem FSB sind relativ zur eingestellen Voltage. Höhere VTT Werte resultieren in "höheren" logischen Zuständen und somit in einem erhöhten Störanteil (Rauschen). Ein höherer VTT kann dem OC Verhalten dienlich sein. "VTT verbindet die Datenleitungen der NB (MCH) mit der CPU."
          vFSB NIE zu hoch setzen, es besteht die Gefahr eure CPU zu grillen (Beware of VTT - it's a lurking time bomb...)

        Intel Datenblätter
        P45 / ICH10R (Northbridge / Southbridge)
        Intel Core 2 Duo
        Intel Core 2 Quad
      • Northbridge zu heiss?
        Um die zu hohen Temperaturen der Northbridge zu senken, muss der Anpressdruck des Kühlsystems verstärkt werden. Dazu muss das Board ausgebaut und umgedreht werden. Daraufhin werden unter die Schrauben, die die Heatpipekühlung auf der Northbridge halten einfach zwei Unterlegscheiben (0,5 - 1mm) gelegt. Das erhöht den Anpressdruck und senkt gleichzeitig die Temperaturen der Northbridge.

      • Gibt es weitere Möglichkeiten die Temperaturen zu senken?
        Ja, gibt es. Ihr müsst die vorhandene WLP unter der Heatpipe austauschen. Board ausbauen, die Heatpipe abmachen und die Chips sowie die Heatpipe gründlich mit reinigen. Danach noch einmal mit Fettlöser drüber und die neue WLP drauf. Es ist ratsam für die NB eine weiche WLP (ohne Partikel) wie die Zalman zu nehmen, da der P45 keinen IHS besitzt.​
      • Wie sollte ich mein BIOS flashen?
        Eigentlich egal, da das MIIF 2 BIOS Bänke hat und man das Brett nicht totflashen kann. Die beste und einfachste Methode ist über ezFlash im BIOS selber.​
      • Prime95 bringt einen Fehler. An was könnte es liegen?
        LargeFFT - vNB, vFSB, vPLL, (vDIMM)
        SmallFFT - hauptsächlich vCore (bei 45nm CPUs aber irgendwie immer weniger, da gehts erst bei höheren FFTs richtig los)
        LongRun - alles, verstärkt RAM (wegen FFTs "nicht-inplace")

        Um den RAM zu testen macht man am besten ein CustomRun mit 128-1024k und macht den Hakten bei "Run FFTs in-place" weg.​
      • Wie gut ist die beigelegt Soundkarte? (X-Fi)
        Es handelt sich technisch gesehen um eine der schlechtesten Onboard Soundkarten. Rauschabstand, Dynamikumfang, etc. sind unterdurchschnittlich. ASUS packt diese Soundkarte nur wegen der angepassten Treiber (welche die X-Fi und EAX Funktionalität bereitstellen) mit dazu. Man kann zwar die Creative Features nutzen, diese werden aber per Software, also über die CPU, emuliert und fressen somit unnötig Ressourcen.​
      • Wie stark under/overvolted das Board bei manuellen Einstellungen?
        GaBBa-Gandalf hat die Spannungen bei 333, 450 und 500 MHz FSB mit einem Multimeter vermessen und ist zu folgendem Ergebnis gekommen: Manuell eingestellte Werte für die verschiedenen Spannungen sind immer gleich, egal welchen FSB man einstellt. Wenn man allerdings verschiedene Spannungen auf AUTO stellt, übervoltet das Board teilweise sehr stark, wenn man einen höheren FSB-Takt einstellt.
        Um das ganze zu verdeutlichen gibt es von GaBBa-Gandalf eine wunderschöne graFICK:
      • Welche Version der Northbridge verbaut Asus?
        Seit mitte März 2009 gibt es scheinbar auch MIIF mit A3. Bisher nur im Ausland (USA).​
      • Lassen sich die Lüfteranschlüsse über SpeedFan regeln?
        Ja. Aber nur zusammen. Es ist nicht möglich CHA_1,2 und 3 getrennt zu regeln.​
      • Ich habe ein Problem. Wie poste ich richtig?
        Gib unter Angabe der folgenden Maske eine genaue Problembeschreibung und/oder Frage an:
        CPU:
        RAM:
        GFX:
        PSU:
        OS:
        Spannungen: x.x vNB, x.x vFSB, x.x vCORE, x.x vDIMM,
        BIOS Template bei Overclocking Fragen mit einbinden.
        Code:
        -Tag nicht vergessen![/INDENT]

        [*][SIZE=2][B][COLOR=blue]Gibt es bekannte Bugs/Probleme mit dem Board?[/COLOR][/B][/SIZE][INDENT]Ja. Zu diesem Zweck wurde im Asus Forum ein Thread eröffnet in dem du nach Möglichkeit posten solltest um unseren Forderungen ausdruck zu verleihen.
            [URL="http://vip.asus.com/forum/view.aspx?id=20090209184234112"]Critique + Recommended Additions for M2F BIOS[/URL][/INDENT]

        [*][SIZE=2][B][COLOR=blue]Wo bekomme ich das Orginalzubehör her?[/COLOR][/B][/SIZE][INDENT]Asus hat für diesen Zweck einen eigenen Onlineshop. Dieser liefert normalerweise nur in den USA. Mögliche Anlaufstellen sind eBay, der Marktplatz hier im Forum oder dieser Thread hier.
            [URL="http://estore.asus.com/shop/category.asp?catid=635"]Asus Online eStore - Maximus II Formula[/URL][/INDENT]

        [*][SIZE=2][B][COLOR=blue]Funktionieren meine alten OC Profile auch nach einem BIOS Update?[/COLOR][/B][/SIZE][INDENT]Nein[/INDENT]

        [*][SIZE=2][B][COLOR=blue]Funktioniert im oberen schwarzen Slot nur die orginale Soundkarte?[/COLOR][/B][/SIZE][INDENT]Der x1 Slot fasst jede andere Erweiterungskarte.[/INDENT]

        [*][SIZE=2][B][COLOR=blue]FRAGE?[/COLOR][/B][/SIZE][INDENT]ANTWORT[/INDENT]

        [*][SIZE=2][B][COLOR=blue]FRAGE?[/COLOR][/B][/SIZE][INDENT]ANTWORT[/INDENT]

        [*][SIZE=2][B][COLOR=blue]Weitere Fragen... und Antworten[/COLOR][/B][/SIZE]
        [/LIST]
        [*][SIZE=4][B][COLOR=blue]Links[/COLOR][/B][/SIZE][INDENT][URL="http://www.asus.com/products.aspx?modelmenu=1&model=2166&l1=3&l2=11&l3=709&l4=0"]Maximus II Formula @ asus.com[/URL]
            [URL="http://vip.asus.com/forum/topic.aspx?board_id=1&model=Maximus%20II%20Formula&SLanguage=en-us"]Maximus II Formula Forum @ asus.com[/URL]
            [URL="http://support.asus.com/download/download.aspx?model=Maximus%20II%20Formula&os=17&SLanguage=en-us"]Maximus II Formula Download Seite @ asus.com[/URL]
            [URL="ftp://ftp.asus.com.tw/PUB/ASUS/mb/socket775/Maximus_II_Formula"]Maximus II Formula FTP @ asus.com[/URL]

            [URL="http://www.xtremesystems.org/forums/showthread.php?t=190812"]Maximus II Formula Thread @ Xtreme Systems[/URL]
            [URL="http://www.forumdeluxx.de/forum/showthread.php?t=508101"]Prime95 HowTo, Wie bekomme ich meinen PC stabil nach OCen?[/URL]
            [URL="http://www.ocxtreme.org/index/?p=3"]Understanding GTL Reference Voltage[/URL][/INDENT]
        [/LIST]
        [*][SIZE=5][B][COLOR=Green]Downloads[/COLOR][/B][/SIZE]
        [LIST]
        [*][SIZE=4][B][COLOR=Green]BIOS[/COLOR][/B][/SIZE]
        Ganz klare Empfehlung für das mBIOS von ak82ru der hier super Arbeit geleistet hat. Es sind zwar "nur" die ROMs ausgetauscht worden, aber das dürfte für den Großteil der Nutzer ausreichend sein. Ich rate dringend diese Version zu nutzen da ASUS scheinbar unfähig ist selber zu patchen. Wer weitergehende bzw. tiefere BIOS Modifikationen möchte/braucht, der wird im Netz fündig und darf mit den dort vertretenen Informationen weiter arbeiten. Bei Hilfe in dem Bereich und weiterführenden Modifikationen ist Wissen in ASM Pflicht. Ich stehe gerne mit Rat und Tat zur Seite.
        [LIST]
        [*]BIOS Empfehlung: mBIOS 2302 von ak82ru (oder das 1901er Orginal BIOS)
        [*][URL="http://dlcdnet.asus.com/pub/ASUS/mb/socket775/Maximus_II_Formula/Maximus-II-ASUS-Formula-2202.zip"]2202[/URL]
        [*][URL="http://dlcdnet.asus.com/pub/ASUS/mb/socket775/Maximus_II_Formula/Maximus-II-ASUS-Formula-2104.zip"]2104[/URL]
        [*][URL="http://dlcdnet.asus.com/pub/ASUS/mb/socket775/Maximus_II_Formula/Maximus-II-ASUS-Formula-1901.zip"]1901[/URL]
        [*][URL="http://dlcdnet.asus.com/pub/ASUS/mb/socket775/Maximus_II_Formula/Maximus-II-ASUS-Formula-1802.zip"]1802[/URL]
        [*][URL="http://dlcdnet.asus.com/pub/ASUS/mb/socket775/Maximus_II_Formula/Maximus-II-ASUS-Formula-1702.zip"]1702[/URL]
        [*][URL="http://dlcdnet.asus.com/pub/ASUS/mb/socket775/Maximus_II_Formula/Maximus-II-ASUS-Formula-1307.zip"]1307[/URL]
        [*][URL="http://dlcdnet.asus.com/pub/ASUS/mb/socket775/Maximus_II_Formula/Maximus-II-ASUS-Formula-0901.zip"]0901[/URL]
        [*][URL="http://dlcdnet.asus.com/pub/ASUS/mb/socket775/Maximus_II_Formula/Maximus-II-ASUS-Formula-0802.zip"]0802[/URL]
        [*]BIOS Changelog[spoiler][ 2202 ]
            ----------------------
            Fix CPU Fan speed wrong after resume from S3

            [ 2104 ]
            ----------------------
            Improve Memory compatibility

            [ 1901 ]
            ----------------------
            Improve Memory compatibility

            [ 1802 ]
            ----------------------
            Fixed use 2 pieces of ATI4870X2 VGA Card can't display from Primary slot display monitor

            [ 1702 ]
            ----------------------
            1. Add "Intel(R) C-STATE tech" item
            2. Revise CPU Speed when "Ai Overclock Tuner" is "Auto"

            [ 1602 ]
            ----------------------
            1. Fix Intel 45nm Quad Core CPU ustability issue
            2. Fix show wrong Vcore in AI Suite
            3. Fix it take too many time to detect SATA Device under AHCI Mode

            [ 1307 ]
            ----------------------
            Improve Memory compatibility
            Improve compatibility with some PCI-E Raid Card

            [ 0901 ]
            ----------------------
            Support new CPUs. Please refer to our website at: [url=http://support.asus.com/cpusupport/cpusupport.aspx?SLanguage=en-us]ASUSTeK Computer Inc. -Support- CPU Support[/url]

            [ 0802 ]
            ----------------------
            Improvie Memory compatibility[/spoiler]
        [/LIST]

        [*][SIZE=4][B][COLOR=Green]BIOS modded by ak82ru - MIIF mBIOS[/COLOR][/B][/SIZE]

        [QUOTE="ak82ru, post: 0"]ich hab mal das letzte, nun etwas in die jahre gekommene original asus bios 2302 für das maximus II formula auf den neusten stand gebracht ;)[/QUOTE]

        [url="http://www.filefactory.com/file/28cv1yqgwkyf/n/MIIF-V2302M01.rar"][B]BIOS.V2302.M01[/B][/url]

        [I]Intel(R) RAID Option ROM:[/I] v8.0.0.1038 to [COLOR="Blue"]v10.1.0.1008[/COLOR]
        [I]Intel(R) Boot Agent GE:[/I] v0.0.19 PXE 2.1 Build 086 to [COLOR="Blue"]v1.3.72 PXE 2.1 Build 089[/COLOR]
        [I]Marvell 88E8056 Yukon PXE:[/I] v6.15.1.3 to [COLOR="Blue"]v6.60.2.3[/COLOR]
        [I]Marvell 88SE6121 eSATA/IDE ROM:[/I] v1.1.0.L70d to [COLOR="Blue"]v1.1.0.L75[/COLOR]

        [*][SIZE=4][B][COLOR=Green]BIOS modded by e.v.o - MIIF mBIOS[/COLOR][/B][/SIZE]

            Hierbei handelt es sich um von mir gemoddete BIOSe für das MIIF. Die Benutzung erfolgt auf eigene Gefahr. Für Fehler übernehme ich keine Haftung, bisher kamen aber keine Klagen.

            Was wurde gemodded?
            Es wird hier jeweils 2 Versionen geben:
            - Eine orginal Version mit neueren ROMs für Intel/Marvell RAID/SATA und PXE: mBIOS.XXXX.1xx
            - Eine Testversion mit einigen Tweaks und Experimenten auf Basis von mBIOS.1xx: mBIOS.XXXX.2xx
            - XXXX = Version des Asus Orginal BIOS. 1 bzw. 2 gibt die Geschmacksrichtung an gefolgt von der zweistelligen Versionsnummer des mBIOS.

            Wer keine Ergebnisse zurückliefern möchte und nicht für die Community und sich selber testen möchte was an Performance noch möglich ist, greift bitte zur sichereren mBIOS.1xx Version. Der Rest ist dazu aufgerufen die orginal Version zu benchen und diese gegen das mBIOS.2xx antreten zu lassen.
        [LIST]
        [*][URL="http://www.megaupload.com/?d=3GDTHB84"][B]mBIOS.1xx Pack[/B][/URL]

            - [URL="http://www.megaupload.com/?d=WE10MKNR"]mBIOS.1901.101[/URL]
            - [URL="http://www.megaupload.com/?d=16JCVX3W"]mBIOS.1901.100[/URL]
        [*][B]mBIOS.1901.2xx[/B]

            - [URL="http://megaupload.com/?d=NYYM2S9T"]mBIOS.2xx Pack[/URL]
        [*]Changelog
            [spoiler]
        [LIST]
        [*]mBIOS.XXXX.1xx
            - [B]mBIOS.1901.101[/B][INDENT]Updated:
            Intel(R) RAID for SATA: v8.6.0.1007 from v8.0.0.1038
            Intel Boot Agent GE: v1.3.24 from v0.0.19
            Marvell 88SE6121 RAID: 1.1.0.L72a from 1.1.0.L70d[/INDENT]
        - [B]mBIOS.1901.100[/B][INDENT]Updated:
            Intel(R) RAID for SATA: v8.5.0.1030 from v8.0.0.1038
            Intel Boot Agent GE: v1.3.24 from v0.0.19
            Marvell 88SE6121 RAID: 1.1.0.L72a from 1.1.0.L70d[/INDENT]

        [*]mBIOS.XXXX.2xx
            - [B]mBIOS.200[/B][INDENT]Base Version: mBIOS.1901.100 (more "secure" than mBIOS.1901.101)
            Changed:
            ... we will see ;)[/INDENT]
        [/LIST][/spoiler]

        [/LIST]
        [*][SIZE=4][B][COLOR=Green]Treiber[/COLOR][/B][/SIZE]
        [LIST]
        [*][B]Chipsatz[/B][INDENT][URL="http://downloadcenter.intel.com/Product_Filter.aspx?ProductID=2973"]Intel 4 Series Chipset @ Intel.com - 9.1.1.1019[/URL][/INDENT]

        [*][B]Audio[/B][INDENT][URL="http://dlcdnet.asus.com/pub/ASUS/misc/audio/SoundMAX2000B_Audio_V510X6520_XP.zip"]SoundMAX Audio Driver - 5.10.6520 - XP[/URL]
            [URL="http://dlcdnet.asus.com/pub/ASUS/misc/audio/SoundMAX2000B_Audio_V610X6530_Vista.zip"]SoundMAX Audio Driver - 6.10.6530 - Vista[/URL]
            [URL="http://dlcdnet.asus.com/pub/ASUS/misc/audio/SoundMAXAudio_V61026590_Win7.zip"]SoundMAX Audio Driver - 6.10.2.6590 - Windows 7[/URL]
            [URL="http://dlcdnet.asus.com/pub/ASUS/misc/utils/SB_XFi_V10_R19_XpVistaWin7.zip"]SoundMAX Audio Driver - R19[/URL][/INDENT]

        [*][B]Netzwerk[/B][INDENT][URL="http://www.marvell.com/drivers/driverDisplay.do?driverId=175"]MarvellMarvell Yukon Ethernet - 11.20.2.3[/URL][/INDENT]

        [*][B]SATA / IDE[/B][INDENT][URL="http://downloadcenter.intel.com/Product_Filter.aspx?ProductID=2101"]Intel Matrix Storage Manager - 8.9.0.1023[/URL]
            [URL="http://dlcdnet.asus.com/pub/ASUS/misc/sata/Marvell61xx_ESATA_12069_XPVistaWin7.zip"]Marvell 61xx ESATA Controller Driver - 1.2.0.69[/URL]
            [URL="http://dlcdnet.asus.com/pub/ASUS/misc/sata/Marvell88SE6111_SATA_V12069_Windows7.zip"]Marvell 61xx SATA Controller Driver - 1.2.0.69[/URL][/INDENT]
        [/LIST]
        [*][SIZE=4][B][COLOR=Green]Software[/COLOR][/B][/SIZE][INDENT][B]Achtung:[/B] Asussoftware wird nicht benötigt! Es werden ungefragt Treiber installiert und ihr könnt euch das System bootunfähig machen.[/INDENT]
        [LIST]
        [*][B]ASUS[/B][INDENT][URL="http://dlcdnet.asus.com/pub/ASUS/misc/utils/AISuite_10539_XpVistaWin7.zip"]ASUS AI Suite - 1.05.39[/URL]
            [URL="http://dlcdnet.asus.com/pub/ASUS/misc/utils/AISuite_V21800_XPVistaWin7.zip]AISuite_V21800_XPVistaWin7.zip"]ASUS AI Suite - 2.18.00[/URL]
            [URL="http://dlcdnet.asus.com/pub/ASUS/misc/utils/AIDirectLink_V10015.zip"]ASUS AI Direct Link - 1.00.15[/URL]
            [URL="http://dlcdnet.asus.com/pub/ASUS/misc/utils/ProbeII_V10483.zip"]ASUS PC Probe II - 1.04.83[/URL]
            [URL="http://dlcdnet.asus.com/pub/ASUS/misc/utils/ASUSUpdt_V71709WinXPVistaWin7.zip"]ASUS ASUSUpdate - 7.17.09[/URL]
            [URL="http://dlcdnet.asus.com/pub/ASUS/misc/utils/Epu6Engine_V10205.zip"]ASUS EPU Six Engine - 1.02.05[/URL]
            [URL="http://dlcdnet.asus.com/pub/ASUS/misc/utils/FanXpert_V10003WinXPVistaWin7.zip"]ASUS Fan Xpert - 1.00.03[/URL][/INDENT]

        [*][B]Netzwerk[/B][INDENT][URL="http://www.marvell.com/drivers/driverDisplay.do?driverId=136"]Windows Diagnostic Utility for Yukon Devices - 7.30.2.3[/URL]
            [URL="http://www.marvell.com/drivers/driverDisplay.do?driverId=151"]VCT (Virtual Cable Tester) Program for Yukon Devices - 2.19.1.3[/URL]
            [URL="http://www.marvell.com/drivers/driverDisplay.do?driverId=199"]NCU (Network Control Utility) for Aggregation and VLANs - 10.10.7.3[/URL][/INDENT]

        [*][B]SATA[/B][INDENT][URL="http://www.siliconimage.com/support/searchresults.aspx?pid=103&cat=24"]SiI57xx SteelVine Manager for Windows - 5.1.24B[/URL] - KEIN FW UPDATE DURCHFÜHREN!!![/INDENT]
        [/LIST]
        [*][SIZE=4][B][COLOR=Green]Tools[/COLOR][/B][/SIZE][INDENT]
            [URL="http://www.cpuid.com/cpuz.php"]CPU-Z[/URL]
            [URL="http://www.lavalys.com/products.php?ps=UE&lang=en&page=9"]Everest Ultimate Edition[/URL]
            [URL="http://www.memtest.org/"]Memtest86+[/URL]
            [URL="http://www.xtremesystems.com/pi/"]Super PI Mod[/URL] | [URL="http://files.extremeoverclocking.com/file.php?f=211"]Hyper PI 0.99b (Super PI Mod front-end)[/URL]
            [URL="http://www.tweakers.fr/memset.html"]MemSet[/URL]
            [URL="http://files.extremeoverclocking.com/file.php?f=103"]Prime95 (32bit) - 25.8[/URL] | [URL="http://files.extremeoverclocking.com/file.php?f=205"]Prime95 (64bit) - 25.8[/URL][/INDENT]

        [*][SIZE=4][B][COLOR=Green]Handbuch[/COLOR][/B][/SIZE]
        [LIST]
        [*][URL="http://dlcdnet.asus.com/pub/ASUS/mb/socket775/Maximus_II_Formula/g3808_maximus-ii-formula_manual.zip"]Asus Maximus II Formula Handbuch (Deutsch)[/URL]
        [*][URL="http://dlcdnet.asus.com/pub/ASUS/mb/socket775/Maximus_II_Formula/e3808_maximus_ii_formula_manual.zip"]Asus Maximus II Formula Handbuch (Englisch)[/URL]
        [/LIST]
        [*][SIZE=4][B][COLOR=Green]fr33 pr0n[/COLOR][/B][/SIZE]
        [/LIST]
        [*][SIZE=5][B][COLOR=SlateGray]Der Rest[/COLOR][/B][/SIZE]
        [LIST]
        [*][SIZE=4][B][COLOR=SlateGray]News[/COLOR][/B][/SIZE][INDENT]Mittlerweile sind alle neuen MIIF mit A3 Revision ausgestattet. Eine wirklich Verbesserung ist nicht zu erkennen. Schade...

            Momentan wird an folgenden MIIF Fronten gearbeitet:
            - BIOS SLI fähig machen (SLI Key ist integriert, Treiber Paket erhältlich)
            - Updated/Modding der SoundMax Treiber (nervig und schwierig zu testen)
            - Integration von QFan Plus (dauert,..)[/INDENT]

        [*][SIZE=4][B][COLOR=SlateGray]Updates[/COLOR][/B][/SIZE]
            [spoiler][12.07.2012]
        - mBIOS von ak82ru
        - Layout Bugs
        [22.12.2009]
            - RAM Update
            [27.11.2009]
            - ASUS Software geupdated
            - Fan Xpert hinzugefügt
            - Treiber geupdated
            [19.07.09]
            - Treiber geupdated
            - FAQ geupdated
            - Fehler bereinigt
            - BIOS geupdated
            - RAMs hinzugefügt
            [19.04.09]
            - Kleinere Updates...
            - FAQ updated
            [15.03.09]
            - RAM updated
            - Downloads/Treiber/Tools updated
            - mBIOS verlinkt
            [22.02.09]
            - RAM/FAQ/Kühler updated
            ----
            - Tool Links eingefügt
            - FAQ geupdated
            - bios changelog und empfehlung eingefügt
            [code][B][COLOR=SeaGreen]
                                .
                               .:.
                               :|:
                              .:|:.
                              ::|::
               :.             ::|::             .:
               :|:.          .::|::.          .:|:
               ::|:.         :::|:::         .:|:;
               `::|:.        :::|:::        .:|::'
                ::|::.       :::|:::       .::|:;
                `::|::.      :::|:::      .::|::'
                 :::|::.     :::|:::     .::|::;
                 `:::|::.    :::|:::    .::|::;'
        `::.      `:::|::.   :::|:::   .::|::;'      .:;'
         `:::..     ¹::|::.  :::|:::  .::|::¹    ..::;'
           `:::::.    ':|::. :::|::: .::|:'   ,::::;'
             `:::::.    ':|:::::|:::::|:'   :::::;'
               `:::::.:::::|::::|::::|::::.,:::;'
                  ':::::::::|:::|:::|:::::::;:'
                     ':::::::|::|::|:::::::''
                          `::::::::::;'
                         .:;'' ::: ``::.
                              :':':
                                ;
            [/COLOR][/B]
        :asthanos:[/spoiler]
        [*]ToDo
        Benchmark Template erstellen ???
        Mehr Fragen für die FAQ
        wakü?
        geizhals link und Kaufberatung?
        Tips nach dem ersten einrichten (BIOS)​

        [*]Danksagung
        Als erstes mal devic, dafür das er den orginalen thread gemacht hat, Schlingel_INV fürs Kopieren der Threads, Felix_the_Cat für die Layout Idee und die anderen ST Ersteller bei denen ich kopiert habe ;)
        und dann natürlich allen die mitgeholfen haben: GaBBa-Gandalf, stammi, usw. :)


    [/blockquote]​

Zuletzt bearbeitet:
salü,

habe jetzt mit sagenhafter 1,360 vcore die 3,870 GHZ (430x9.0) zum laufen gebracht...entweder habe ich eine der shclechtesten cpu´s erwischt die ich jemals hatte! oder es liegt am Bios vom Mobo(1901 vom 17.12.08)

welches bios is den zum clocken am besten geeignet? das 2202er?

achja die vid von meinen kleinen krüppel is 1.2125v C0

Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
Die BIOSe laufen alle relativ schlecht. Aber das liegt am Board. Das 0703 ist ziemlich flott,... würde aber sagen du nimmst das 2203 und gut ist. Bringt nichts da viel rum zu machen...Wie sind denn die restlichen OC Werte? Die vCore ist halt absolut nicht machbar. Was willste eigentlich erreichen? 24/7 max. Stable oder einfach nur sehen was du rausquetschen kannst?

Windows 7 Ultimate(jedoch noch nicht aktivier)

Intel e8400 VID 1.2125v Version C0
Voltage @ Last 1.342 bzw 1.336
DRAM Freq in CPU-Z
426.1 MHZ
FSB/DRAM 1:1
OCZ Reaper HPC OCZ2RPR10662G (2x2GB)

LinX version 0.6.4 ; CPU Z 1.62.0 ; Core Temp 1.0 RC4 ; SpeedFan 4.47 ; AIDA 64 2.70.2200 ; Prime 95

Error nach 47m und 39 sec in LinX

Bios Version 1901

Ai Overclock Tuner [Manual]
OC From CPU Level UP [Auto]
RAtio CMOS Setting [09.0]
FSB Freq.[426]
CPU Clock Skew [Auto]
NB Clock SKew [Auto]
FSB Strap to NB [Auto]
DRAM Freq. [DDR2-853MHZ]
DRAM CLK SKEW ON CHANEL A1-B2 [Alles Auto]
DRAM Timing Control[AUto]
DRAM Static Read COntrol [Deaktiviert]
DRAK Read Training [Deaktiviert]
MEM OC CHarger [Aktiviert]
Ai Clock Twister [ Auto]
AI Transaction Booster [AUto]
PCIe Frequency [101]
CPU Voltage [1.35000]
CPU PLL Voltage [1.51325]
FSB Termination Voltage [1.11325]
DRAM Voltage [1.81325]
North Bridge Voltage [1.11325]
South Bridge 1.5 Voltage [1.51325]
South Bridge 1.1 Voltage 1.11325]
CPU GTL Reference 0 [Auto]
CPU GTL Reference 1 [-30mV]
CPU GTL Reference 2 [Auto]
CPU GTL Reference 3 [-30mV]
NB GTL Reference [Auto]
DDR2 ChA Reference Voltage [Auto]
DDR2 ChB Reference Voltage [Auto]
North Bridge DDR Reference [Auto]
Ratio CMos Setting [09.0]
C1E Support [Deaktiviert]
Max CPUID Value Limit[Deaktiviert]
Intel R Virtualization Tech [Deaktiviert]
CPU TM Function [Deaktiviert]
Execite Disanöe Bit [Deaktiviert]
Laod-Line Calibration [Aktiviert]
CPU Spread Spectrum [Deaktiviert]
PCIE Spread Spectrum [Deaktiviert]


Temperaturen ausgelesen mit Core Temp/SpeedFan/Aida64 wegen Temp Bug der CPU´s

max Temp in LinX 78° und Prime 67°
NB/SB max 54°

erreichen will ich da das ding nicht dauer-durchläuft die max settings was geht...

Hey Leute,
Ich glaube ich habe die ganzen Ferien versucht meinen q9550 noch weiter zu übertakten. Da ich mich vor einem Plattformwechsel sträube und nicht den Sinn in einem i7 sehe, muss der gute alte q9550 jetzt bei 4ghz brutzeln. Bei einem Vcore von 1.4000v ich bin bereit 1.45 bis 1.475 zu geben, doch es scheitert mal wieder am MIIF. Ram ist kein Problem, der läuft bis 1066mHz. bei nem 1:1 Teiler also 533mHz FSB. Ich habe schon mit 495mhz FSB gebootet, primestabil wars nur die ersten 40 sek... immerhin:d
GTL Tweaking ist die eine Sache,
im Moment +20/+20/+20/+20 . NBgtl +20 Wenn ich den Gleichung im OP folge bräuchte ich +60/+10/+60/+10 VFSB= 1,36v
damit bekomme ich aber nur instabilität.
Was kann ich von neueren Microcodes erwarten? lohnt sich das wenn ich Google bemühe und mir welche von den aktuellsten MSI 775 AMIBios boards hole?

Freue mich über Tipps.
Wie gesagt, wenn meine CPU nur noch 2 Jahre lebt, ist das okay, aber ich merke jetzt, das besonders in FarCry 3 dank GTX680(Weihnachts und Geburtstagsgeschenk zusammen) die CPU limitiert. Ich will mich nicht über die 50 FPS auf ultra bei 2560x1440 beschweren. Aber doch ist die CPU zu 100% ausgelastet und 3/4 Fps kann ich sicher noch mit 4,2 gHz rausholen. Außerdem sind 4.2 ghz doch mal echt ein Ziel neben dem Abi^^

Windows 7 Ultimate(jedoch noch nicht aktivier)

Intel e8400 VID 1.2125v Version C0
Voltage @ Last 1.342 bzw 1.336
DRAM Freq in CPU-Z
426.1 MHZ
FSB/DRAM 1:1
OCZ Reaper HPC OCZ2RPR10662G (2x2GB)

LinX version 0.6.4 ; CPU Z 1.62.0 ; Core Temp 1.0 RC4 ; SpeedFan 4.47 ; AIDA 64 2.70.2200 ; Prime 95

Error nach 47m und 39 sec in LinX

Bios Version 1901

Ai Overclock Tuner [Manual]
OC From CPU Level UP [Auto]
RAtio CMOS Setting [09.0]
FSB Freq.[426]
CPU Clock Skew [Auto]
NB Clock SKew [Auto]
FSB Strap to NB [Auto]
DRAM Freq. [DDR2-853MHZ]
DRAM CLK SKEW ON CHANEL A1-B2 [Alles Auto]
DRAM Timing Control[AUto]
DRAM Static Read COntrol [Deaktiviert]
DRAK Read Training [Deaktiviert]
MEM OC CHarger [Aktiviert]
Ai Clock Twister [ Auto]
AI Transaction Booster [AUto]
PCIe Frequency [101]
CPU Voltage [1.35000]
CPU PLL Voltage [1.51325]
FSB Termination Voltage [1.11325]
DRAM Voltage [1.81325]
North Bridge Voltage [1.11325]
South Bridge 1.5 Voltage [1.51325]
South Bridge 1.1 Voltage 1.11325]
CPU GTL Reference 0 [Auto]
CPU GTL Reference 1 [-30mV]
CPU GTL Reference 2 [Auto]
CPU GTL Reference 3 [-30mV]
NB GTL Reference [Auto]
DDR2 ChA Reference Voltage [Auto]
DDR2 ChB Reference Voltage [Auto]
North Bridge DDR Reference [Auto]
Ratio CMos Setting [09.0]
C1E Support [Deaktiviert]
Max CPUID Value Limit[Deaktiviert]
Intel R Virtualization Tech [Deaktiviert]
CPU TM Function [Deaktiviert]
Execite Disanöe Bit [Deaktiviert]
Laod-Line Calibration [Aktiviert]
CPU Spread Spectrum [Deaktiviert]
PCIE Spread Spectrum [Deaktiviert]


Temperaturen ausgelesen mit Core Temp/SpeedFan/Aida64 wegen Temp Bug der CPU´s

max Temp in LinX 78° und Prime 67°
NB/SB max 54°

erreichen will ich da das ding nicht dauer-durchläuft die max settings was geht...
Da ist noch viel Optimierung möglich. Als erstes mach bitte unbedingt die Load-Line Calibration auf disabled. Board und CPU werden es dir mit deutlich längerem Überleben danken.
Dann einen RAM-Riegel raus. Noch besser wäre es, wenn du einen 1GB Riegel hast, der hohen Takt mitmacht.
Ansonsten sind einige Spannungen viel zu niedrig angesetzt. Die GTL´s kannst du erstmal wieder auf Auto machen. Bei 426MHz FSB brauchst du noch kein GTL-Tuning, es sei denn er skaliert gar nicht mehr auf VCore.
Ich würde die FSB Termination Voltage ohne Bedenken auf 1,2V setzen, ebenso die Northbridge.
Die VDimm sieht auch extrem niedrig aus, da dürfte schon der RAM limitieren. Schau mal bitte, für welche VDimm deine OCZ ausgelegt sind. 2,0V sollten meiner Meinung nach anliegen.
Soviel zur vorsichtigen Variante.
Wenn du wirklich wissen möchtest, was dein E8400 maximal packt, kannst du folgendes einstellen:
VCore: 1,38V
PLL: 1,525V
VTT: 1,3V
VNB: 1,35V
VDimm: 2,1V
Ram-Timings auf 6-6-6-18 (1 Riegel nur einsetzen), damit solltest du auf jeden Fall bis 500MHz FSB kommen. Sogar mit einem C0-Stepping, was eigentlich nicht so gut geht wie ein E0.
Die Spannungen aber bitte nicht dauerhaft laufen lassen.

Hey Leute,
Ich glaube ich habe die ganzen Ferien versucht meinen q9550 noch weiter zu übertakten. Da ich mich vor einem Plattformwechsel sträube und nicht den Sinn in einem i7 sehe, muss der gute alte q9550 jetzt bei 4ghz brutzeln. Bei einem Vcore von 1.4000v ich bin bereit 1.45 bis 1.475 zu geben, doch es scheitert mal wieder am MIIF. Ram ist kein Problem, der läuft bis 1066mHz. bei nem 1:1 Teiler also 533mHz FSB. Ich habe schon mit 495mhz FSB gebootet, primestabil wars nur die ersten 40 sek... immerhin:d
GTL Tweaking ist die eine Sache,
im Moment +20/+20/+20/+20 . NBgtl +20 Wenn ich den Gleichung im OP folge bräuchte ich +60/+10/+60/+10 VFSB= 1,36v
damit bekomme ich aber nur instabilität.
Was kann ich von neueren Microcodes erwarten? lohnt sich das wenn ich Google bemühe und mir welche von den aktuellsten MSI 775 AMIBios boards hole?

Freue mich über Tipps.
Wie gesagt, wenn meine CPU nur noch 2 Jahre lebt, ist das okay, aber ich merke jetzt, das besonders in FarCry 3 dank GTX680(Weihnachts und Geburtstagsgeschenk zusammen) die CPU limitiert. Ich will mich nicht über die 50 FPS auf ultra bei 2560x1440 beschweren. Aber doch ist die CPU zu 100% ausgelastet und 3/4 Fps kann ich sicher noch mit 4,2 gHz rausholen. Außerdem sind 4.2 ghz doch mal echt ein Ziel neben dem Abi^^
1,4V VCore sind schon recht ungesund für eine 45nm CPU, auf Dauer sowieso. Deine VTT ist auch schon grenzwertig. Mich würden mal deine Temperaturen unter Last interessieren. Womit kühlst du?
Im Falle von gewöhnlicher LuKü und falls du unter Last über 60°C hast, würde ich - so blöd es klingt - die Spannungen runterschrauben und über weiteres GTL-Tuning versuchen mehr rauszuholen. Quads schaffen nunmal sehr selten 500MHz FSB oder mehr.

Zuletzt bearbeitet:
Ich baue nun mein guten alten Q9650 bei meiner Frau ein (aktuell AMD Quad) der Macht die 4,25Ghz mit 1,36v so wird er wohl jetzt bis zu seinem Lebensende laufen.

Liebe MIIF-Freunde,
ich kriege die 610MHz FSB mit meinem E8400 nicht mehr hin (siehe meine Postings eins, zwei Seiten vorher). Weder mit übertakten auf dem Balkon bei Minusgraden noch mit weiterer Spannungserhöhung. Was ist da los? Hat die CPU abgebaut?

Und kann mal bitte jemand was zu den Clock Skew-Settings sagen? Was stellt man da ein?

Und zuletzt: Wie muss ich den LCD-Poster konfigurieren, damit er mir anzeigt, wo es beim ocen gerade hängt? Kann der das überhaupt anzeigen?

Hey

Wie sieht es eigentlich mit der Lüftersteuerung über der q-fan Einstellung im Bios mit einem 3pin Lüfter für die CPU? Kann ich einen 3pin Lüfter Steuern? Oder lässt auf dem cpu-fan Steckplatz nur ein 4-pin Lüfter steuern?

Hab zwar im Internet gestöbert, allerdings unterschiedliche Aussagen zu unterschiedlichen Boards gefunden... (Maximus V Gene BIOS-ONLY chassis fan control for 3-pin? Min RPMs? http://www.hardwareluxx.de/communit...asus-mb-nicht-ueber-qfan-regelbar-913714.html)

Hi!
Der CPU_Fan hat auf permanent 12V auf dem pin2. Die Q-Fan Steuerung bezieht sich nur auf das PWM-Signal. Allerdings ist es gar nicht so schwer einen normal 3pin Lüfter mit PWM auszurüsten.

Ich habe das mal gemacht so zum Test. Alles was du brauchst ist ein NPN-Transistor, der belastbar genug für deinen Lüfter ist und evtl einen 1kOhm Wiederstand.

PWM Signal an die Base vom Transistor. Emitter an Masse. Collector an Minus vom Lüfter und Das Plus Kabel vom Lüfter an Plus und naja das Tachosignal einfach Durchschleifen :)

Transferraten Festplatten

was bringt denn z.B. eine Velocity Raptor 1500 (10000 RPM) an diesem Board für Datentransferraten

hat das jemand verbaut

Nach allgemeinen Testberichten schafft die Platte bis zu 200MB/s, im Mittel so 120-180MB/s. Das Board hat SATA-II und somit bis zu 300MB/s, abzgl Overhead ca. 250MB/s.

Ergo:
Die Festplatte sollte seine ganze Perfornce ausspielen können.

hm .... bei mir bringt die Festplatte nur min 95 bis max 125 also so um die 100 average und access 7,5

ist zu wenig oder ... an was könnte das denn liegen ?

win 7 frisch installiert ... Bios ist das 19.01 ...

Defragmentieren, SATA Kabel tauschen (is bestimmt so ein ganz billiges dran, evtl noch lose :P) oder die Platte ist einfach schon alt und schwach. Die neuste ists wohl nicht, oder?

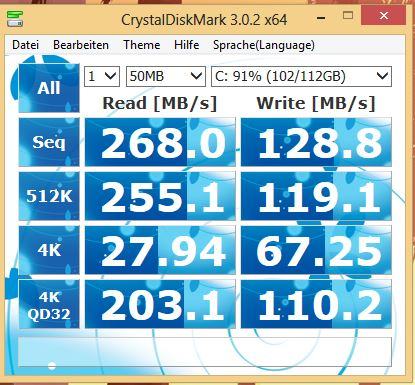

270 MB sind schon ein passabler Wert.Mich würde mal der Overhead und der Unterschied zwischen den beiden unterschiedlichen SATA-II Versionen auf dem Brett interessieren. Könnte das mal jemand testen? Also den Intel Chipsatz gegen das Marvel Teil?Theoretisch müsste der Marvell einen Tacken langsamer sein was die Latenz angeht. Der Durchsatz sollte, falls überhaupt, auch nur marginal darunter leiden.

Sitze gerade bei meinem Kumpel. Der hat sich damals zusammen mit mir das MIIF gekauft und beim Spielen vergessen meine Settings zu übernehmen. PLL war auf Auto und hat die CPU also seit ein paar Jahren mit 1.7vPLL gegrillt.

Mir fehlen echt die Worte dazu was ASUS hier für einen Bullshit verbockt hat. Ständig Abstürze. Alles ziemlicher Mist und sehr sehr unschön..

Sitze gerade bei meinem Kumpel. Der hat sich damals zusammen mit mir das MIIF gekauft und beim Spielen vergessen meine Settings zu übernehmen. PLL war auf Auto und hat die CPU also seit ein paar Jahren mit 1.7vPLL gegrillt.

Mir fehlen echt die Worte dazu was ASUS hier für einen Bullshit verbockt hat. Ständig Abstürze. Alles ziemlicher Mist und sehr sehr unschön..
Lebt die CPU noch? Und wenn ja, was ist es für eine? Wäre doch interessant zu wissen, welche Sorte von Sockel 775 CPU das überleben kann, auch wenn sicher Glück und Temperatur eine Rolle spielen.

Übrigens: Alles auf Auto nach CMOS-Reset OHNE jegliches OC bringt bei mir eine PLL von ca. 1,53V. Manuell gefixt sind es genau 1,5V. Frechheit!

Hey ihr MIIF-User :wink: ! Gibt es euch noch :) ? Oder bin ich inzwischen der einzige, der mit dem Board rummacht?

Hab ein paar seltsame Sachen festgestellt:

1. Pentium Dualcore E6500 bei 7 x 451MHz (eingestellt im Bios) zeigen mir Aida64 und CPU-Z nur 448MHz FSB an, ab eingestellten 452MHz FSB wird wieder alles normal angezeigt. Hatte das gleiche Phänomen früher schonmal bei einer anderen CPU, könnte sogar der gleiche FSB-Bereich gewesen sein. Kennt das jemand?

2. Den 6er Multi scheint das Board gar nicht so zu mögen. Normalerweise sagt man ja zum maximalen FSB-ausloten den Multi auf 6 stellen und dann hoch mit dem FSB. Nun habe ich aber schon bei vielen CPU´s festgestellt, daß mit dem 7er Multi (oder anderen kleinen Multis) höhere FSB-Werte erreicht werden. Beispiel E6500 (der gleiche wie in 1.), mit Multi 6 ist bei rund 450MHz FSB Schluß, aber mit Multi 7 geht der FSB deutlich über 500MHz. Habt ihr sowas auch beobachten können?

3. Der große Quad-Overclocker scheint das Brettl auch nicht zu sein. Jedenfalls beim Q6600 G0 habe ich das festgestellt. Das einfache Asus P5Q schafft mehr beim übertakten als das MIIF, bei gleichen eingestellten Spannungen. Bei Dualcores scheint das MIIF jedoch unschlagbar zu sein. Ich habe noch kein Brett außer dem Rampage Formula erlebt, was meinen E8400 E0 so hoch bekommt (über 600MHz FSB). Das P5Q schafft mit Ach und Krach 530MHz FSB.
Wie gut gehen eure Quads auf dem MIIF, vor allem die 65nm?

Das ist schon ziemlich lange her... wenn ich mich nicht irre war bei Quads (9550/9650) bei knapp unter 500Mhz Schluss, drüber ging nicht, egal wie. Mein E8400 lief recht stabil auf 4,5Ghz und den 9650er hab ich auf 4,3Ghz bekommen, zum Arbeiten und Spielen hab ich ihn aber auf 4,2Ghz gelassen. Das MIIF war nicht *DAS* beste Quad-OC Brett, aber gehörte zu den Top5 auf jeden Fall.

Hallo Sushimaster :wink: !
Wie du siehst, habe ich mit deinem MIIF noch viel Freude :) . Inzwischen hatte ich auch Gelegenheit, dieses herrliche OC-Brett mit einer ganzen Reihe anderer OC-Boards zu vergleichen. Als da wären Abit Fatal1ty FP-IN9 SLI, Biostar TP45D2-A7, Abit AB9 Quad GT, Asus P5Q, Gigabyte EP45-Extreme und Asus Rampage Formula. In der genannten Reihenfolge werden die OC-Fähigkeiten immer besser. Wirklich mithalten mit dem MIIF kann aber nur das Rampage Formula, selbst das Gigabyte EP45-Extreme erreicht bei mir bei weitem nicht so einen hohen FSB, für Dualcores gilt das Gesagte ganz besonders. Während das EP45-Extreme (man sagt, es wäre DAS FSB-Monster) ziemlich stark auf Clock Skews zu reagieren scheint, ist das beim MIIF jedoch kaum nötig.
Nichtsdestotrotz ist das MIIF eine Zicke, die es erstmal zu bändigen gilt. Aber wenn der Start/Stop Count bei den SMART-Werten der angeschlossenen HDD um ungefähr 300 gestiegen ist, weiß man, wie die Zicke brav das macht, was man will. Dann erreicht man sehr hohe FSB-Werte bei vergleichsweise moderaten Spannungen und relativ guter Stabilität.
Mit 45nm Quadcores habe ich leider keine Erfahrungen, aber was man so hört, scheinen die ganz gut zu gehen.

Nun würde mich aber nochmal interessieren, ob dieses Verhalten mit dem 6er Multi versus dem 7er Multi bei euch auch so ist und ob bestimmte FSB-Werte nicht richtig übernommen werden.

Moin,
na, freut mich, wenn ich dich mit dem Brett glücklich machen konnte. Es war tatsächlich eines der letzten absolut neuwertigen MIIF die man bekommen konnte - und ich hab dir nicht zuviel versprochen, oder? =) Wer eins hat, trennt sich meistens kaum noch davon :d

Mit dem 6er und 7er Multi kann ich dir leider nix mehr sagen, hatte immer CPUs wo ich die höchstmöglichen Teiler nehmen musste =)

Keine Sorge, ich spiele auch noch mit meinem Brett rum. Werde demnächst aber auf Haswell umsteigen. Denke das MIIF wird dann entweder weiter von meinem E8500 (@3.8GHz) oder meinem Q8200 befeuert.

Wenn ich mir anschaue was Asus in letzter Zeit so rausgebracht hat, ist das MIIF doch eine ziemliche Enttäuschung gewesen wenn man bedenkt dass das Brett OC und Gaming super Toll machen sollte. Weder Gaming (die mieseste Soundkarte inkl. Treiber die ich je hatte) noch OC (im Vergleich zum P5Q-D ne Krücke) waren ihr Geld wert. Schade eigentlich. Dafür sieht es immer noch Killer aus :d

@ evo: Da muss ich dir leider zustimmen, besonders die Soundkarte ist sehr schlecht. Wenn du den Q8200 draufpacken und übertakten solltest, wäre ich sehr an deinen Settings interessiert. Bei mir ist mit FSB 400 einfach Schluss, Spannung erhöhen bringt nichts, obwohl diese alle sehr weit unten sind.

Viele Grüße

^phiL

Wenn du den Q8200 draufpacken und übertakten solltest, wäre ich sehr an deinen Settings interessiert. Bei mir ist mit FSB 400 einfach Schluss, Spannung erhöhen bringt nichts, obwohl diese alle sehr weit unten sind.
Bei 400MHz FSB brauchst du noch keine Boardspannungen erhöhen, nagut bei 4 RAM-Riegeln vielleicht etwas mehr auf der NB.
Was ich machen würde, um dem Q8200 mehr als 400MHz FSB zu entlocken (bei Standardmulti meine ich): alle RAM-Riegel bis auf einen raus und dann

Ai Overclock Tuner Auto
Ratio CMOS Setting den Standardmulti (sollte 7 sein)
FSB Frequency über 400
CPU/NB Clock Skew Auto
FSB Strap to NB Auto
DRAM Frequency 1:1 Teiler nehmen
DRAM Clock Skew A1 - B2 Auto
DRAM Timing Control Auto (5-5-5-18 2T)
DRAM Static Read Control Auto
DRAM Read Training Auto
MEM. OC Charger Auto
Ai Clock Twister Auto
Ai Transaction Booster Auto

PCIe Frequency 101
CPU Voltage 1,3
CPU PLL Voltage 1,50000
FSB Termination Voltage 1,25900
DRAM Voltage 2,05175
NB Voltage 1,25900
SB 1.5 Voltage 1,50000
SB 1.1 Voltage 1,10000

CPU GTL Reference 0 - 3 Auto
NB GTL Reference Auto
DDR2 Reference Voltage Auto
NB DDR Reference Auto

CPU Configuration:
Ratio CMOS Setting 07.0
C1E Support Disabled
Max CPUID Value Limit Disabled
CPU TM Function Enabled
Execute Disable Bit Enabled

Load-Line Calibration Disabled
CPU Spread Spectrum Disabled
PCIE Spread Spectrum Disabled

Wenn es dann nicht klappt, hast du wohl einen supermiesen Q8200. Ach so, die VTT und VNB sind in meinem Bios Template ziemlich hoch gegriffen, wenn du vielleicht nur so um die 450MHz FSB anstrebst, die Werte kannst du später evtl. noch optimieren (senken). Bei VCore das gleiche.

Tante Edith sagt:

Wenn er bei 400MHz FSB noch primestable ist und bei 401MHz geht überhaupt nichts mehr (kein Bild), dann liegts wahrscheinlich am Strap.

Zuletzt bearbeitet:
Dank für die Settings, am WE finde ich hoffentlich Zeit zum testen :wink:

Du hast Glück, ich habe jetzt auch einen Q8200, leider im schlechten M1-Stepping. Den gleichen RAM haben wir auch :) . Also können wir schön vergleichen.
Meinen habe ich bei 7 x 475MHz primestable bekommen. War aber GTL-Tuning notwendig. Wenn du magst, kann ich die Settings mal posten.
Auf jeden Fall Respekt für deine 7 x 400MHz bei niedrigen 1,05V VCore!

Ich verkaufe mein geliebtes MIIF inkl. E8500 (3.8GHz @ Stock) + OCZ Reaper 1066er 8GB (4x 2GB oder so). Hätte auch noch einen Q9400 im Angebot. Und einen Xeon E3110. Und einen 7400 oder so. :p

Wie jetzt, du trennst dich von dem tollen Board?? Geht gar nicht :P

Hardwareluxx setzt keine externen Werbe- und Tracking-Cookies ein. Auf unserer Webseite finden Sie nur noch Cookies nach berechtigtem Interesse (Art. 6 Abs. 1 Satz 1 lit. f DSGVO) oder eigene funktionelle Cookies. Durch die Nutzung unserer Webseite erklären Sie sich damit einverstanden, dass wir diese Cookies setzen. Mehr Informationen und Möglichkeiten zur Einstellung unserer Cookies finden Sie in unserer Datenschutzerklärung.


Zurück
Oben Unten refresh
