[Sammelthread] Asus Maximus IV Extreme (Intel P67) [2]

[blockquote]

- Sockel: LGA1155 - Chipsatz: Intel P67 -


Feel the Power - YouTube - Maximus IV Extreme

Hardwareluxx-Preisvergleich-Asus Maximus IV Extreme (Revision B3) by geizhals


- Vorwort -

Intels Sandy-Bridge Prozessoren kommen mit neuem Sockel (LGA 1155) sowie neuen Chipsätzen (P67/H67/H61/Z68) daher. (Hintergrundwissen gibts hier: >>klick<<).
Deshalb wurde eine neue Mainboardgeneration, welche eben den CPU-Sockel LGA 1155 sowie einen der genannten Chipsätze enthält, ins Leben gerufen.

Asus schickt mit dem Maximus IV Extreme (P67) eine absolute Highendplatine aus der -Republic of Gamers- Serie ins Rennen.

- Und genau um dieses Board dreht sich alles in diesem Sammlthread -

wichtiger Hinweis:
Besitzer des Maximus IV Extreme-Z (Z68) haben ihren eigenen Sammelthread -- > http://www.hardwareluxx.de/community/f219/asus-maximus-iv-extreme-z-intel-z68-838693.html
Besitzer des Maximus IV Gene-Z (Z68) finden ihren eigenen Sammelthread hier -- > http://www.hardwareluxx.de/community/f219/asus-maximus-iv-gene-z-intel-z68-rog-811868.html

​

---

INHALTSVERZEICHNIS
==============

• 1.Spezifikationen
• 2.Bilder
• 3.UEFI-Einblicke (ehemals Bios)
• 4.Downloads
• 5.Reviews
• 6.kompatible CPU-Kühler
• 7.kompatibler RAM
• 8.Sonstiges

---

1.Spezifikationen 1.Spezifikationen
==========

ASUSTeK Computer Inc. - Motherboards - ASUS Maximus IV Extreme

Wichtiger Hinweis:
Das Maximus IV Extreme entspricht dem E-ATX Form Faktor. Sprich es ist GRÖßER wie ein normales ATX-Board und passt daher NICHT in jedes Gehäuse!
Vor dem Kauf daher unbedingt prüfen/ausmessen ob das vorgesehene Gehäuse kompatibel ist und E-ATX Boards (wie das MIVE) überhaupt eingebaut werden können!

MIVE = 30,5 cm x 26.9 cm = E-ATX

- Zusammenfassung Spezifikationen / Features -
-------------------------------------------------

- CPU-Liste -
--------------


Grundsätzlich sind alle LGA1155 Sandy-Bridge CPUs kompatibel zum MIVE. Wer jedoch seinen Prozzi möglichst weit übertakten möchte,
der kommt an einem Modell mit dem Zusatz "K" im Namen nicht vorbei. Denn auschliesslich diese lassen einen höheren "Turbomulti" zu. Modelle ohne "K"
besitzen einen festen maximalen "Turbomulti" und sind daher für OC ungeeignet, da der Referenztakt nur von 100MHz auf maximal 105-110MHz
erhöht werden kann (kommt sonst zu Instabilitäten!).

Die in der Sandy-Bridge CPU enthaltene Grafikeinheit (IGP) kann leider auf dem MIVE chipsatzbedingt (wie bei allen Intel-P67ern) NICHT verwendet werden.

Nun genug der Vorworte und schaut selber welche CPUs für MIVE geeignet sind:


Die offizielle Prozessorliste lt. Asus findet ihr im Spoiler.

Spoiler

Stand: 21.02.2013

1. die Flaggschiffe:

2. die Mitläufer:

3. die Stromsparer:

4. zukünftige Prozessoren

Intels Tick-Tock folgend, wird es im ersten Halbjahr 2012 in 22nM gefertigte Ivy-Bridge Prozessoren geben. Diese sind LGA1155 kompatibel und werden auch auf unserem Asus Maximus IV Extreme (P67) eingesetzt werden können. Asus hat dies bereits offiziell bestätigt (ASUS Motherboards - Qualified and True PCIe 3.0 Ready. Feature 22nm CPU Native BIOS Support). Vorraussetzung ist lediglich ein UEFI-Update auf Version 2001 oder höher.


Anmerkung zu PCIe 3.0:
Die mit Ivy-Bridge Einzug haltende PCIe-3.0-Unterstützung wird es jedoch leider NICHT auf dem MIVE(P67) geben.
Grund dafür sind die Restriktionen der Anbindung bzw. Verteilung der Lanes auf unserem MIVE, welche durch Switches bzw. den NF-200 gewährleistet wird.
Diese sind jedoch NICHT PCIe-3.0 ready und somit wird es keine Möglichkeit geben, PCIe-3.0 Bandbreite auf dem MIVE zu verwenden.
Genaueres dazu siehe hier: Stellungnahme von Doktor[ASUS] sowie http://www.hardwareluxx.de/community/f248/ivy-bridge-und-pci-express-3-0-support-839930.html.



​

---

2.Bilder 2.Bilder
=====

Da ist das Ding:

(by Chrisch)

- Bilder in XXL-Ausführung für detallierten Überblick -





- Impressionen Teil I -

Spoiler

Quelle: asusrog.com

- ohne Heatpipe -

- Impressionen Teil II -

Spoiler

Quelle: coolaler.com

Für Waküfreunde hat mips-computer eine Fullcoverlösung parat:

​

​

---

3.UEFI-Einblicke (ehemals Bios) 3.UEFI-Einblicke (ehemals Bios)
==================


Dickes Dankeschön an Chrisch für die UEFI-Pics .

Hier meine 24/7 Bios-Settings, vielleicht eine kleine Orientierungshilfe für den ein oder anderen:
- i7 2600K @4,0GHz (per offset -0,15V)
- 4x4GB G.Skill Sniper 1866 @1866, 9-10-9-28 1t, 1,50Vdimm

UEFI-Pics dazu (von den wichtigen Einstellungen) gibbet im Spoiler:

Spoiler

Zunächst in klein als Galerie:



Und hier obige Pics in Groß:

Anmwerkung: Jede Hardware ist anders, daher nur als grobe Orientierungshilfe gedacht!

​

---

4.Downloads 4.Downloads
=======

allgemein:
-----------

• ASUS - Downloadpage
• FTP-Server - Maximus IV Extreme
• Maximus IV Extreme Handbuch (deutsch)
• Maximus IV Extreme Handbuch (englisch)

UEFI-Versionen (ehemals Bios):
----------------------------------

1. von Asus offiziell freigegebene und zum Download angebotene UEFI-Versionen:
-------------------------------------------------------------------------------------

• 3603.zip (aktuellste Version, Releasedatum: 27.11.2012)


  Changelog des 3603:
  1. Improve system stability
  2. Support new CPUs

• 3510.zip


  Changelog des 3510:
  1. Improve system stability

• 3211.zip


  Changelog des 3211:
  1. Improve system stability
  2. Enhance compatibility with some USB devices

• 3208.zip


  Changelog des 3208:
  1. Improve system stability
  2. Improve memory compatibility
  3. Support new CPUs

• 2302.zip


  Changelog des 2302:
  1. Improve system stability
  2. Enhance compatibility with some USB devices
  3. Support new CPUs

• 2105.zip


  Changelog des 2105:
  1. Improve memory compatibility
  2. Improve system stability

• 2001.zip


  Changelog des 2001:
  1. Enable support for Next Gen 22nm Processor (Ivy Bridge^^)

• 1904.zip


  Changelog des 1904:
  1. Improve memory compatibility
  2. Improve system stability
  3. Support new CPUs

• 1409.zip


  Changelog des 1409:
  - Improved OC performance using Multipliers or Auto Overclocking
  - Improved BCLK and DRAM OC capabilities when enabling the “Internal PLL Overvoltage” option in BIOS. Note - Sleep/Hibernate will not operate properly due to Intel Specs.
  - Improved USB compatibility, performance and UEFI fixes
  - Minor Bug Fixes
  - Adds EFI ROM flash back -> from one ROM to another -> to fix BCLK unable to change after failed flash

• 1303.zip


  Changelog des 1303:
  - Improve OC performance
  - Enable CPU Multiplier upper limit to 59x for K series CPU

• 1204.zip


  Changelog des 1204:
  - Improved OC performance using Multipliers or Auto Overclocking
  - Improved BCLK and DRAM OC capabilities when enabling the “Internal PLL Overvoltage” option in BIOS. Note - Sleep/Hibernate will not operate properly due to Intel Specs.
  - Improved Memory Profiles and Performance (Elpida Hyper owners, please use Red Slots for best performance, CFG Lock to Disable should improve SuperPI times even better now)
  - Improved USB compatibility, performance and UEFI fixes
  - Minor Bug Fixes
  - Enable SPDIF output support in UEFI
  - Enhanced auto rules
  - Fixed OC profile usage with vCore offset mode
  - Enable CPU target frequency at POST

• 1101.zip


  Changelog des 1101:
  - Improve memory compatibility
  - Improve system stability

• 0901.zip


  Changelog des 0901:
  - Improve system stability

• 0802.zip


  Changelog des 0802:
  - Improve Overclocking capability and system stability

• 0504.zip


  Changelog des 0504:
  - Update CPU ratio item to allow automatic activation of Intel Turbo Boost when CPU Ratio is above the Intel specification.
  - Enhance PCH native SATA performance.
  - Enhance USB 3.0 / PCIE performance.
  - Enhance USB 3.0 compatibility under BIOS setup screen.
  - Enhance USB compatibility.
  - Enhance PCIE compatibility.
  - Support print screen in setup Ez mode

• 0406.zip


  Changelog des 0406:
  - First Release UEFI

Hinweis:
Nach dem Download nicht vergessen die zip.-Datei zu entpacken.
UEFI-Update möglichst mit EZ-Flash durchführen. Näheres dazu siehe Handbuch.
Flash erfolgt grundsätzlich auf eigenes Risiko!

Sollte EZ Flash mal behaupten das ein Bios kein UEFI Bios sei dann einfach so flashen:

Rename the BIOS to m4e.rom, transfer it to a usb stick, place the usb stick in the ROG connect usb at the I/O panel, press and hold in the ROG connect button in 2 seconds (meanwhile PC not running, but PSU has to be connected) and it will start to flash.

2. Sammlung sämtlicher (bekannter) UEFI-Versionen einschliesslich unveröffentlichter, Test sowie BETA-Versionen:
-------------------------------------------------------------------------------------------------------------
Der Übersicht wegen im Spoiler zu finden.

Spoiler

=======================================================================================
Download, Flashen und Benutzung der folgenden UEFI-Versionen erfolgt grundsätzlich AUF EIGENES RISIKO !
Wer das Risiko minimieren möchte, der schliesst bitte den Spoiler und nutzt eine offizielle UEFI-Version.
=======================================================================================

• 3208.zip (aktuellste Version)


  Changelog des 3208:
  1. Improve system stability
  2. Improve memory compatibility
  3. Support new CPUs

• 2302.zip

  Changelog des 2302:
  1. Improve system stability
  2. Enhance compatibility with some USB devices
  3. Support new CPUs

• 2105.zip


  Changelog des 2105:
  1. Improve memory compatibility
  2. Improve system stability

• 2050.rar


  Changelog des 2050:
  - Improve 3Dmark01 Efficiency

• 2001.zip


  Changelog des 2001:
  - Enable support for Next Gen 22nm Processor (Ivy Bridge)

• 1904.zip


  Changelog des 1904:
  1. Improve memory compatibility
  2. Improve system stability
  3. Support new CPUs

• 1902.ROM


  Changelog des 1902:
  - ?

• 1850.zip


  Changelog des 1850:
  - Improve system stability

• 1598.ROM (bringt mehr Punkte im 3DMark2001)


  Changelog des 1598:
  - ?

• 1409.ROM


  Changelog des 1409:
  - Improved OC performance using Multipliers or Auto Overclocking
  - Improved BCLK and DRAM OC capabilities when enabling the “Internal PLL Overvoltage” option in BIOS. Note - Sleep/Hibernate will not operate properly due to Intel Specs.
  - Improved USB compatibility, performance and UEFI fixes
  - Minor Bug Fixes
  - Adds EFI ROM flash back -> from one ROM to another -> to fix BCLK unable to change after failed flash

• 1407.ROM


  Changelog des 1407:
  - Improved S3 resume
  - Upcoming Mem-TweakIT Support Added

• 1485.ROM


  Changelog des 1485:
  ?

• 1303.ROM


  Changelog des 1303:
  ?

• 1298.ROM


  Changelog des 1298:
  - fixed read to read and write to write value's from 5-7 ( before always stays at 4)
  - fixed dram write to read delay.. default is 9 when above 2200mhz etc but previous bios set value was max to 8.. Now can use 9

• 1204.Rar


  Changelog des 1204:
  - Improved OC performance using Multipliers or Auto Overclocking
  - Improved BCLK and DRAM OC capabilities when enabling the “Internal PLL Overvoltage” option in BIOS. Note - Sleep/Hibernate will not operate properly due to Intel Specs.
  - Improved Memory Profiles and Performance (Elpida Hyper owners, please use Red Slots for best performance, CFG Lock to Disable should improve SuperPI times even better now)
  - Improved USB compatibility, performance and UEFI fixes
  - Minor Bug Fixes
  - Enable SPDIF output support in UEFI
  - Enhanced auto rules
  - Fixed OC profile usage with vCore offset mode
  - Enable CPU target frequency at POST

• 1092.ROM


  Changelog des 1092:
  - Shows CPU Target frequency at boot

• 1090.ROM
• 1052.ROM
• 0089.ROM oder 0089.7z
• 0088.ROM oder 0088.7z


  Changelog des 0088:
  - adds X-mode under cpu performance settings

• 0951.ROM oder 0951.zip


  Changelog des 0951:
  - Enhance support for high performance DRAM
  - Improve XMP module compatibility
  - Adds new option Memory Bandwidth Booster for better DRAM performance
  - Fix BIOS may show incorrect Target CPU Speed shown after Clear CMOS"

• 0950.ROM oder 0950.7z


  Changelog des 0950:
  - Fixed Memory ratio sometimes not changing bug
  - Fixed XMP + OC Load profile bug
  - Adds Memory Bandwidth Turbo for performance improvement
  - Fixed Wrong Target CPU Speed shown after Clear CMOS

• 0901.zip
• 0802.ROM oder 0802.7zip


  Changelog des 0802:
  - Improved OC performance using Multipliers or Auto Overclocking
  - Improved BCLK and DRAM OC capabilities when enabling the “Internal PLL Overvoltage” option in BIOS.
  - Minor Bug Fixes
  - Firmware Upgrade of iROG Chipset

• 0681.ROM oder 0681.7zip --> soll kleinere Bugs beheben
• 0675.ROM --> (kein Changelog)
• 0654.rar --> soll Stabilität bei Ram-OC erhöhen
• 0653.zip --> höheres OC nun möglich (Internal PLL Overvoltage)
• 0504.zip
• 0406.zip --> Releasebios

---

5.Reviews 5.Reviews
======

In Schrift und Bildern:
-----------------------

• hardwareluxx.de
• awardfabrik.de
• pcgameshardware.de
• hartware.de
• ocaholic.ch
• hardwareheavon.com (englisch)
• overcklock3d.net (englisch)
• techreaction.net (englisch)
• vr-zone.com (englisch)

In Bild und Ton:
-----------------

• YouTube - FirstLook - by Overcklock3d TV (englisch, ~ 8 Min.)
• YouTube - Big Review- by Overclock3d TV (englisch, ~ 38 Min.)
• YouTube - Review - by SirJamesD.com (englisch, ~ 16 Min.)
• YouTube - Overclocking on MIVE - by Newegg TV (englisch, ~ 12 Min.)

Noch nicht sicher ob MIVE oder vielleicht ein anderes Board? Read this:
--------------------------------------------------------------------------

• Battle ASUS ROG Maximus IV Extreme vs. Gigabyte P67A-UD7 by KINGPINcooling.com

​

---

6.kompatible CPU-Kühler 6.kompatible CPU-Kühler
==============

Alle Sockel 1156-Kühler könnten auf dem MIVE passen, da die Lochabstände 1156/1155 identisch sind! Vorausgesetzt sie kollidieren nicht mit Anbauten/Heatpipes o.ä. des MIVE.

(fast) problemlos passende Luftkühler:
----------------------------------------

• be quiet! Dark Rock Advanced C1 *3 (Milek)
• be quiet! Dark Rock Pro C1 *3 (Milek)
• Noctua NH-C12P SE14 (kumberg12) [Ramvollbelegung mit G.-Skill RipJaws klappt problemlos!]
• Noctua NH-D14 *3 (digitaldreamer)
• Noctua NH-U12P mit NM-I3 Mounting-Kit *1 (mgr R.O.G.)
• Noctua NH-U12P SE *1
• Prolimatech Megahalems Rev. B *1 (Stullen Andi)
• Prolimatech Mega Shadow *1 (Stullen Andi) | *2 (Wynter)
• Prolimatech Super Mega *1 (Stullen Andi)
• Scythe Mugen 2 Rev. B [Blasrichtung sowie Einschränkungen bei Ramvollbelegung noch unklar] (vexxev)
• Thermalright Archon *1 (Hufi)
• Thermalright HR-02 *1 (Felix the Cat)
• Thermalright IFX-14 mit Thermalright 1156 Bolt-Thru Kit *1 (BUFUMAN)
• Thermalright Silver Arrow *1 (Felix the Cat)
• Zalman CNPS9700 LED mit Zalman ZM-CS5B Retention Modul - Sockel 775, 1156 *1 (danielmg)
• Intel Boxed Kühler

  *1 - Blasrichtung: Gehäuserückwand, Ramvollbelegung geht nur mit Ram-Modulen ohne extrem hohem Heatspreader
  *2 - Blasrichtung: Gehäusedeckel, Ramvollbelegung nur mit Ram-Modulen ohne extrem hohem Heatspreader möglich (G.-Skill RipJaws passen jedoch problemlos!)
  *3 - Blasrichtung: Gehäuserückwand, Ramvollbelegung mit G.-Skill RipJaws problemlos möglich (bei Corsair Dominator muss vorraussichtlich Heatspreader abgeschraubt werden!)

nur mit Aufwand/Gefummel passende Luftkühler:
---------------------------------------------------

• noch
• nix
• vermeldet

Wasserkühler
----------------

• Aquacomputer Cuplex Kryos XT (Biernot)
• EK Water Blocks Supreme HF Plexi (Audi_driver)
• Swiftech Apogee XT Extreme Performance (SwissGTO)
• Watercool Heatkiller 3.0 Edition 1156 + Watercool Backplate (mgr R.O.G.)


​

---

7.kompatibler RAM 7.kompatibler RAM
===========

Anmerkung: Bitte beachtet, das Intel 1,50V als "Standardramspannung" (maximal 1,575Vmem) vorsieht!

Quelle: Intel Datasheet 2nd Generation Intel Core™Processor Family Desktop and Intel Pentium Processor Family Desktop Datasheet

Wer also z.b. 1,65V Rammodule mit eben diesen 1,65V betreibt, der bewegt sich AUSSERHALB der Intelspezifikation!
​

2x2GB-Kit:
------------

• G.Skill RipJaws-X DIMM Kit 4GB PC3-17600U CL9-11-9-28 (DDR3-2200) (F3-17600CL9D-4GBXLD) (Dancop)
• GeIL EVO TWO DIMM Kit 4GB PC3-17600U CL9-10-9-28 (DDR3-2200) (GET34GB2200C9DC) (tbone1978)
• Super Talent Speed DIMM Kit 4GB PC3-17600U CL8-8-8-24 (DDR3-2200) (WS220UX4G8) (UHJJ36)
• Corsair XMS3 Dominator GT DIMM Kit 4GB PC3-17066U CL9-10-9-27 (DDR3-2133) (CMT4GX3M2A2133C9) (mgr R.O.G.)
• G.Skill RipJaws-X DIMM Kit 4GB PC3-17066U CL9-11-9-28 (DDR3-2133) (F3-17000CL9D-4GBXL) (Chrisch)
• EXCELERAM Red Culvert DIMM Kit 4GB PC3-12800U CL6-8-7-24 (DDR3-1600) (E30102A) (Felix the Cat)
• G.Skill RipJaws DIMM Kit 4GB PC3-12800U CL9-9-9-24 (DDR3-1600) (F3-12800CL9D-4GBRL) (danielmg)
• exceleram DIMM 2GB PC3-10667U CL9-9-9-24 (DDR3-1333) (EP3001A) (Audi_driver)


3x2GB-Kit:
------------

•
  Mushkin Enhanced Blackline Frostbyte DIMM Kit 6GB PC3-12800U CL8-8-8-24 (DDR3-1600) (998681) (Biernot)

4x2GB (bestehend aus 2 Kits 2x2GB):
---------------------------------------

• Super Talent Speed DIMM Kit 4GB PC3-17600U CL8-8-8-24 (DDR3-2200) (WS220UX4G8) (UHJJ36)
• G.Skill RipJaws-X DIMM Kit 4GB PC3-17066U CL9-11-9-28 (DDR3-2133) (F3-17000CL9D-4GBXL) (Chrisch)


2x4GB-Kit:
------------

• G.Skill RipJaws-X DIMM Kit 8GB PC3-17066U CL9-11-9-28 (DDR3-2133) (F3-17000CL9D-8GBXLD) (ResamBs)
• Corsair XMS3 Dominator GT DIMM Kit 8GB PC3-16000U CL9-10-9-27 (DDR3-2000) (CMT8GX3M2A2000C9) (diwitor)
• Corsair Vengeance schwarz DIMM Kit 8GB PC3-14900U CL9-10-9-27 (DDR3-1866) (CMZ8GX3M2A1866C9) (BUFUMAN)
• Corsair XMS3 Dominator GT DIMM Kit 8GB PC3-14900U CL9-10-9-27 (DDR3-1866) (CMT8GX3M2A1866C9) (meynhamburg)
• G.Skill Sniper DIMM Kit 8GB PC3-14900U CL9-10-9-28 (DDR3-1866) (F3-14900CL9D-8GBSR) (mgr R.O.G.)
• G.Skill RipJaws DIMM Kit 8GB PC3-12800U CL7-8-7-24-2T (DDR3-1600) (F3-12800CL7D-8GBRH) (Chrisch)
• G.Skill RipJaws-X DIMM Kit 8GB PC3-12800U CL7-8-7-24 (DDR3-1600) (F3-12800CL7D-8GBXH) (John_Q)
• G.Skill Trident DIMM Kit 8GB PC3-12800U CL7-8-7-24 (DDR3-1600) (F3-12800CL7D-8GBTDD) (vexxev)
• Corsair Vengeance schwarz DIMM Kit 8GB PC3-12800U CL9-9-9-24 (DDR3-1600) (CMZ8GX3M2A1600C9) (PR3D4TOR)
• G.Skill RipJaws-X DIMM Kit 8GB PC3-12800U CL9-9-9-24 (DDR3-1600) (F3-12800CL9D-8GBXL) (Stullen Andi)
• G.Skill RipJaws-X DIMM Kit 8GB PC3-10667U CL7-7-7-21 (DDR3-1333) (F3-10666CL7D-8GBXH) (Stullen Andi)
• G.Skill RipJaws DIMM Kit 8GB PC3-10667U CL9-9-9-24 (DDR3-1333) (F3-10666CL9D-8GBRL) (Milek)
• G.Skill RipJaws-X DIMM Kit 8GB PC3-10667U CL9-9-9-24 (DDR3-1333) (F3-10666CL9D-8GBXL) (Hufi)

3x4GB-Kit:
------------

• Corsair Vengeance DIMM Kit 12GB PC3-12800U CL9-9-9-24 (DDR3-1600) (CMZ12GX3M3A1600C9) (Punk Sods)

4x4GB (bestehend aus 2 Kits 2x4GB):
---------------------------------------

• Corsair XMS3 Dominator GT DIMM Kit 8GB PC3-16000U CL9-10-9-27 (DDR3-2000) (CMT8GX3M2A2000C9) (diwitor)
• G.Skill Sniper DIMM Kit 8GB PC3-14900U CL9-10-9-28 (DDR3-1866) (F3-14900CL9D-8GBSR) (mgr R.O.G.)
• Corsair Vengeance schwarz DIMM Kit 8GB PC3-12800U CL9-9-9-24 (DDR3-1600) (CMZ8GX3M2A1600C9) (PR3D4TOR)
• G.Skill RipJaws DIMM Kit 8GB PC3-12800U CL9-9-9-24 (DDR3-1600) (F3-12800CL9D-8GBRL) (Wynter)

4x4GB-Kit:
------------

• G.Skill RipJaws-X DIMM Kit 16GB PC3-17066U CL9-11-9-28 (DDR3-2133) (F3-17000CL9Q-16GBXLD) (pirata)
• G.Skill RipJaws-X DIMM Kit 16GB PC3-14900U CL9-10-9-28 (DDR3-1866) (F3-14900CL9Q-16GBXL) (DragonClaVV)
• G.Skill RipJaws-X DIMM Kit 16GB PC3-12800U CL7-8-7-24 (DDR3-1600) (F3-12800CL7Q-16GBXH) (SwissGTO)
• G.Skill RipJaws-X DIMM Kit 16GB PC3-10667U CL7-7-7-21 (DDR3-1333) (F3-10666CL7Q-16GBXH) (kumberg12)

​

---

8.Sonstiges 8.Sonstiges
=======

Overclocking

• P67/Z68 BIOS Guide - BASIC~Intermediate Overclocking
• Intel Core i5-2500K + ASUS Maximus IV Extreme @ AIR über 5,30GHz (by Felix the Cat)
• Sandy bridge OC Guide - XtremeSystems Forums

• HWLuxx: http://www.hardwareluxx.de/community/f139/sammelthread-oc-prozessoren-intel-sockel-1155-sandy-bridge-laberthread-7-a-800749.html

• HWLuxx: http://www.hardwareluxx.de/community/f139/intel-lga1155-overclocking-ergebnis-thread-kein-frage-oder-quatschthread-776057.html


sonstige Links

• HWLuxx: http://www.hardwareluxx.de/community/f11/intel-sandy-bridge-lga1155-faq-infos-auf-seite-1-part-5-a-775738.html

• HWLuxx: http://www.hardwareluxx.de/community/f11/der-sockel-lga1155-quatschthread-part-5-a-789828.html

• [Sammelthread] ASUS MAXIMUS IV Extreme - AwardFabrik - Forum
• ASUS MAXIMUS IV Extreme - extremesystems - Forum
• Anbindungsvergleich MIVE - x8/x8(nativ) vs. x16/x16(über Umweg NF-200) by radeon3d.org
• P67, X58 und NF200: Die Beste Plattform Für CrossFire Und SLI
• Z68 vs X58 - Gamingtest mit 2xGTX580(SLi)
• BF3 im Test mit 1xGTX580 - 2xGTX580(SLi) - 3xGTX580(Trippel-SLi) jeweils mit i7 2600K - i7 980X - i7 3960X


​

Ich werde versuchen den 1.Post möglichst zeitnah zu aktualisieren, so dass er auf dem neuesten Stand bleibt. Eure Mithilfe dabei wird ausdrücklich erwünscht .

​

last "First-Post" Update: 21.02.2013 (Changelog siehe Spoiler)

Spoiler

Threadupdate-History:
- 21.02.2013: neue UEFI-Versionen ergänzt + CPU-Liste aktualisiert
- 28.04.2012: neue UEFI-Version ergänzt (3208)
- 24.03.2012: neue kompatible Rammodule hinzugefügt
- 13.03.2012: 2302 zur offiziellen Liste hinzugefügt + CPU-Liste Update verpasst
- 07.03.2012: neue UEFI-Version ergänzt (2302), nicht funktionierende Links entfernt
- 17.12.2011: meine 24/7 UEFI-Einstellungen unter dem "Punkt 3 UEFI-Einblicke" ergänzt
- 14.12.2011: neue UEFI-Version ergänzt (2105)
- 17.11.2011: neue UEFI-Version ergänzt (2050)
- 12.11.2011: offizielle Asus-CPU-Liste erneuert (i7 2700K hinzugekommen, ab UEFI-Version 1904), 2001er UEFI-Version hinzugefügt
- 23.10.2011: Ram + CPU-Kühler in Kompatibilitätsliste hinzugefügt
- 15.10.2011: neue UEFI-Version(en) hinzugefügt, Prozessorliste aktualisiert incl. Ivy-Bridge
- 06.10.2011: neue UEFI-Version 2001 (im Spoiler) hinzugefügt
- 03.07.2011: diverse Ram ergänzt
- 01.07.2011: diverse Ram ergänzt
- 24.06.2011: neue UEFI-Version hinzugefügt
- 18.06.2011: Ram ergänzt
- 20.05.2011: 1407+1409 UEFI-Versionen hinzugefügt
- 06.05.2011: Rams ergänzt + Links erneuert
- 10.04.2011: Rams + UEFI ergänzt
- 03.04.2011: Rams, Kühler ergänzt
- 22.03.2011: Rams, Kühler ergänzt
- 09.03.2011: UEFI 1204 hinzugefügt (noch im Spoiler, sollte aber bald offiziel freigegeben werden durch Asus)
- 28.02.2011: offizielle 1102er UEFI-Version hinzugefügt + diverse Links aktualisiert
- 18.02.2011: inoffizielle UEFI-Version hinzugefügt
- 12.02.2011: UEFI-Versionen hinzugefügt, sowie Umbau "Download" -> "UEFI"
- 09.02.2011: Reviews hinzugefügt
- 05.02.2011: neue Lukühler hinzugefügt
- 27.01.2011: neue UEFI-Version + CPU-Kühler hinzugefügt
- 25.01.2011: neue UEFI-Version hinzugefügt
- 20.01.2011: UEFI-Version + kompatibler Ram hinzugefügt
- 17.01.2011: Bios ähhhm UEFI-Version + Review ergänzt
- 09.01.2011: Vorwort und bessere UEFI-Pics (THX@ Chrisch) hinzugefügt
- 08.01.2011: Bezeichnung Bios raus und durch UEFI ersetzt, damit Unklarheiten vermieden werden
- 07.01.2011: Reviews+Ram+Lukühler ergänzt, sowie Specs umgestaltet
- 04.01.2011: Reviews ergänzt
- 03.01.2011: Spezifikationen (auf die schnelle) + Review+Bios 0653 ergänzt
- 30.12.2010: verschiedene Downloadpages, Bios 0406 ergänzt
- 28.12.2010: Board+Biosbilder+Reviews ergänzt

Bei Gefallen des Threads darf der "Danke-Button" gerne gedrückt werden.
​

[/blockquote]



[Audi_driver]

neues bios

hwbot.org - View Single Post - P67 'OC' Bioses (internal PLL overvoltage fix)



[webwilli]

das wurde aber auch Zeit:

Fixed if select By number of active cores mode,
CPU ratio & BCLK all changed , after reset it will jump back to all cores mode



[Punk Sods]

Das EFI kommt mir wie gerufen.

Hatte mich schon gewundert, warum die Cores trotz verschiedener Einstellungen immer auf eine gemeinsame zurück gesprungen sind.

Ich hoffe mal, mgr R.O.G. hat wegen der SLI Verbinder (ca. 6 cm, Slot1 + Slot3) richtig gemessen, bin zu faul dazu. habe mir diese jetzt mitbestellt:
Aquatuning - Der Wasserkhlung Vollsortimenter - Phobya Variabler SLI/Crossfire Verbindungsnippel G1/4" - 3 Slot - black nickel Phobya Variabler SLI/Crossfire Verbindungsnippel G1/4" - 3 Slot - black nickel 64097
Zur Zeit habe ich die Karten noch in Slot 2 und Slot 4, immerhin mit passender Verbindung.

Gut, testen wir mal das neue EFI.....


Gruß

Heinrich



[mgr R.O.G.]

Hab mir den langen Koolance bestellt und der sollte heute inklusive der 2. 580er kommen. Ich werd dir dann berichten ob das mit dem gut geht

Sehr gut, dann bestelle ich erst wenn grünes Licht von dir kommt .

neues bios

hwbot.org - View Single Post - P67 'OC' Bioses (internal PLL overvoltage fix)

Danke .

Ich hoffe mal, mgr R.O.G. hat wegen der SLI Verbinder (ca. 6 cm, Slot1 + Slot3) richtig gemessen

Hab eben nochmal nachgemessen. Der Abstand zwischen den beiden PCBs beträgt ca.6cm .
Sag auch bescheid ob die SLI-Nippel passen bitte.

---------- Beitrag hinzugefügt um 21:08 ---------- Vorheriger Beitrag war um 17:17 ----------

Lol ... schon wieder ein neues UEFI(Bios): 1090.ROM.
Leider keine Info zum Changelog.

PS: Hab im First Post mal bissel unter "Download" -> "UEFI-Versionen" aufgeräumt.



[Punk Sods]

neues bios

hwbot.org - View Single Post - P67 'OC' Bioses (internal PLL overvoltage fix)

Hat schon jemand anders auf diese Version geflasht?
Der Flashvorgang wurde problemlos abgschlossen.

Komme nach dem flashen nicht mehr ins EFI. Bleibt immer beim Logo (mit "Drücken Sie "Del" um ins Bios zu gelangen") hängen und "DEL" sowie "F1" drücken bringt gar nichts.

EFI Reset und Batterie raus ohne Erfolg.
PS2 Tastatur ebenfalls ohne Wirkung
Auf EFI 2 umschalten - selbes Problem
Asus DVD mit Bios nutzt auch nichts, von wegen Crash free BIOS und so.

Was kann man da noch machen, bzw. habe ich was übersehen ?


Gruß

Heinrich



[Audi_driver]

komisch

OPB nutzt das.
OCXtreme.org Forums - View Single Post - Asus Maximus IV Extreme



[mgr R.O.G.]

Komme nach dem flashen nicht mehr ins EFI.

Schalt deinen Rechner mal komplett aus, sprich NT-Stecker ziehen oder NT-Schalter auf "off". Dann mindestens 1 Minute warten. Dann NT-Stecker wieder rein bzw. NT-Schalter einschalten. Nun sollte der Rechner im "Standby" sich befinden. Nun drückst du den "Clear-cmos"-Taster und hälst ihn gedrückt für 5-10 Sekunden!! Dann loslassen und Rechner einschalten -> ab ins UEFI wenn du "F1" angezeigt bekommst.

Hilft das nicht, dann nochmal melden.



[Punk Sods]

Leider nichts neues bisher.

Verstehe auch nicht ganz, warum sich nach dem Umschalten auf das zweite EFI nichts tut, da müßte doch noch ein andere Version drauf sein.


Ich krieg bald die Krise

Heinrich



[webwilli]

Ich habe es auch geflasht.

Läuft bisher unauffällig.



[Punk Sods]

Wie schön *grrrrr*

Okay es gibt was neues.

Ich kenne noch nicht die genauen Zusammhänge, aber nachdem ich die LW vom Intel Controller abgeklemmt hatte, kam noch zweimal "Updating ROG ...." und jetzt bin ich schon mal wieder im EFI, wenn auch mit teilweise abgeklemmten LW's. Weiß der Geier, was das war, werde jetzt erst mal neu konfigurieren und dann die LW wieder anklemmen.

Ich bin mal gespannt, ob es sich damit erledigt hat.


Öfter mal was neues *LOL*, aber auf so was kann ich echt verzichten.


MfG

Heinrich



[mgr R.O.G.]

Hauptsache es lüppt wieder .

Im Notfall hättest es mal versuchen können mit USB-Stick und dem ROG-Schalter anderes UEFI zu flashen.

Net vergessen, es sind KEINE offiziell freigegebene UEFI-Versionen.

Ich dümpel hier allerdings auch noch mit dem 0950er rum .



[Punk Sods]

Nachtrag: Ursache gefunden.

Hängt aber weder mit dem EFI noch dem flashen zusammen, ist eher ein saublöder Zufall, das dies gerade dann passiert ist.

Und zwar hat sich die SSD mit meinen Arbeitsprogrammen verabschiedet. Zwar wird diese vom Controller noch erkannt, aber danach ist Schluß mit lustig. Nichts geht mehr.

Muss ich wohl mal zum Händler vorbei, ist ja noch Garantie drauf.

Danke für eure Hilfe, besonders an mgr R.O.G.


Gruß

Heinrich



[mgr R.O.G.]

Gerne .

Wenn ich nur wüßte was ich mache... Hab hier noch ein Aquero 4.0 rumliegen, nagelneu und unbenutzt. Wollt es ja eigentlich einbauen, jedoch hat mich dessen Nachfolger das 5er in seinen Bann gezogen .
Ob es die 2012er Aquasuite auch für das 4.0er geben wird?

Die AI-Suite zeigt aber auch manchmal Dünnes an. Z.B. 78V PLL oder gar 0Volt bei manchen Voltages sind keine Seltenheit und abkaken tut sie auch manchmal, dann hilft kein Proggieneustart sondern nur Rechnerneustart .
Glaube da muss Asus nochmal ran und das verbessern... Ist ja genauso wie früher die dämliche verbugte PC-Probe1-Version.



[webwilli]

AI-Suite braucht doch kein Mensch.

Nimmt nur Platz auf der HDD weg



[RiMaBo]

http://91.121.148.119/downloads/BIOS/MaximusIV-Extreme-ASUS-1090.ROM



[webwilli]

Schon wieder?

Wenn nicht immer die OC-Profile weg wären...



[Audi_driver]

das gibts auch schon seit gestern



[Dancop]

Schon wer getestet?

http://91.121.148.119/downloads/BIOS/MaximusIV-Extreme-ASUS-1090.ROM



[UHJJ36]

AI-Suite braucht doch kein Mensch.

Nimmt nur Platz auf der HDD weg

Falsch: nimmt Platz auf der SSD weg



[pirata]

Schon wer getestet?

Also in 1090 gibt's nun in den Speichereinstellungen zu oberst ganz neu ein Setting namens "CFG Lock" (Einstellungssperre?!); kann man enablen und disablen. Keine Ahnung was das bringt, default ist jedenfalls enabled.
Ansonsten haben sie im Vergleich zu 1052 unter dem Reiter "Boot" wieder die Festplatten/Laufwerke-Prioritätseinstellungen wie zuvor ans Ende des Tableaus gesetzt, statt wie bei 1052 unter den Boot Option Priorities.

Mehr hab ich auf den ersten Blick nicht gesehen. Gibt's irgendwo einen Changelog?



[webwilli]

Falsch: nimmt Platz auf der SSD weg

als Setup auch auf der HDD



[mgr R.O.G.]

Das 1090er ist schon seit Post 274 im Umlauf hier und natürlich auch auf Seite1 .

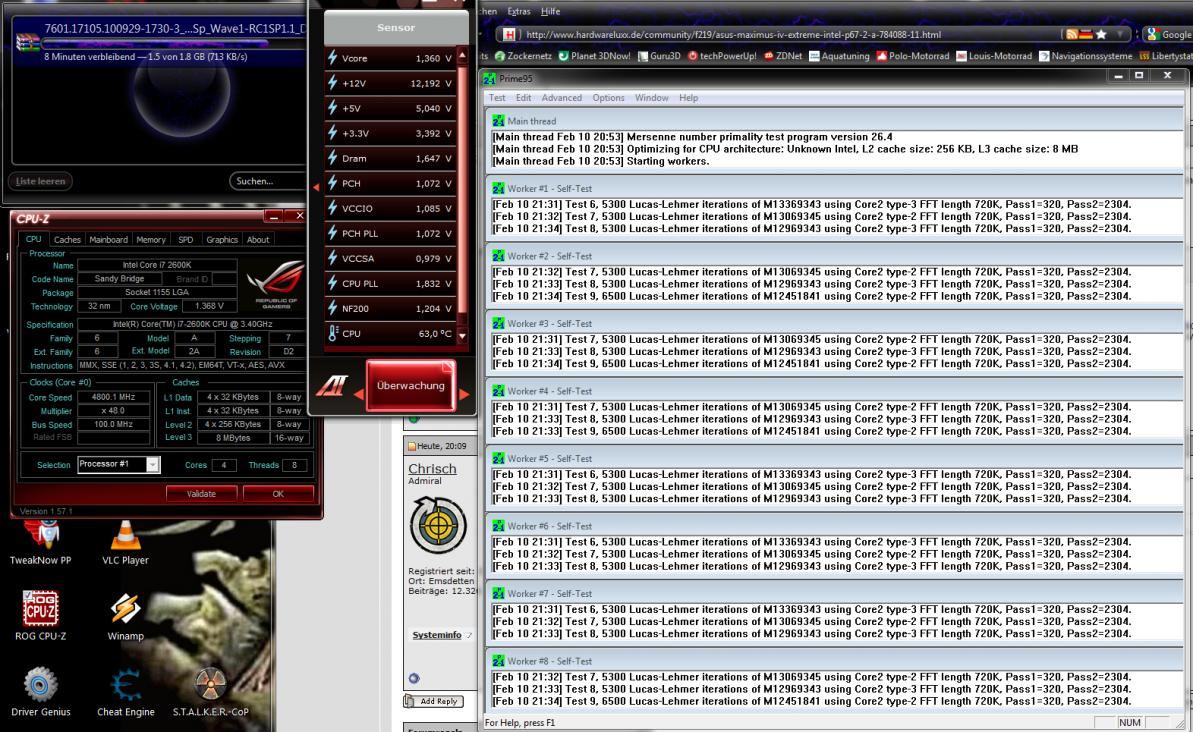

Momentan am Primeln, allerdings immer noch mit Lukü .





Denke der kömmt unter Wasser^^.



[Boxxxer64]

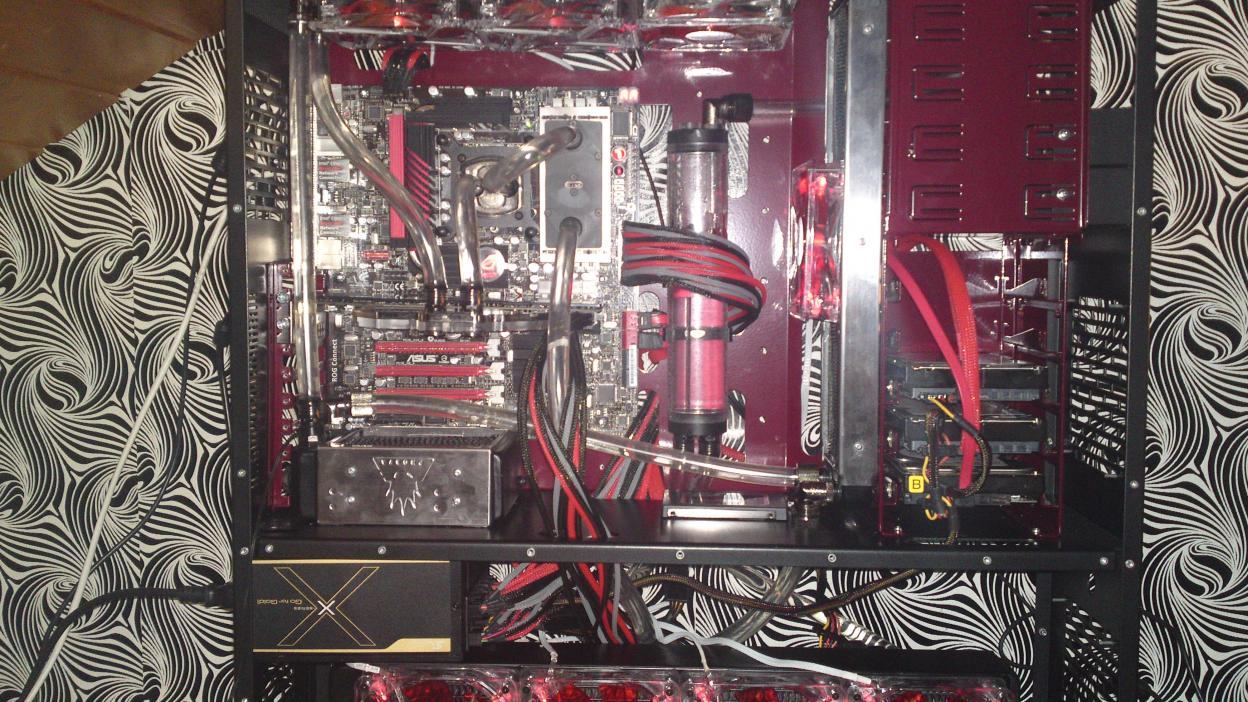

So mein Maximus ist heute mal provisorisch ins Case gezogen!

MArtin



[Punk Sods]

Denke der kömmt unter Wasser^^.

Ich nehme mal an, aber nicht mit 1,1 VCore und 4 GHz?

Lohnt sich ja gar nicht, dem mit WK zu betreiben. Ich melde schon mal Interesse an deinem MORA 3 an, den brauchst du ja dann nicht und sind zur Zeit schwer zu bekommen.

Nö, also bei "neues EFI" kriege ich im Moment einen Ausschlag, auch wenn das Problem woanders lag. Bleibt jetzt erst mal bei dem, was drauf ist.

Ich werde heute auch noch was primeln, will mal testen, ob weniger VCore bei 4,8 Ghz möglich ist.


Gruß

Heinrich



[mgr R.O.G.]

Warum nutzt du eigentlich den NF-200? Verbraucht doch nur sinnlos Strom .

Oder hast sonst irgendwelche Steckprobleme?

@Boxxer64
Schaut net schlecht aus .



[Stullen Andi]

So mein Maximus ist heute mal provisorisch ins Case gezogen!

MArtin

Hättest das nicht mal eher zeigen können Dann hätte ich mein Armorsuit in ATI Ausführung behalten ^^

Nunja, paar rot eloxierte Teile hab ich ja noch zum Akzente setzen



[Punk Sods]

Warum nutzt du eigentlich den NF-200? Verbraucht doch nur sinnlos Strom .

Oder hast sonst irgendwelche Steckprobleme?

Ja und nein.

1. Fehlt mir noch der passende SLI Verbinder für die WK, ist aber bestellt. Für diese Konfiguration hatte ich noch einen.

2. Außer den Grafikkarten brauche ich noch einen weiteren 8x PCI-E Port für den SAS Controller.

3. Sobald der SLI Verbinder da ist (Kann noch was dauern wegen dem MORA 3), wird umgesteckt. (Grafik Slot 1 + 3, SAS Slot 4, Sound PCI-E 1x oben).

Viel weniger als 1,36 VCore klappt leider nicht bei 4,8 GHz, reicht mir aber so als Dauereinstellung. Ich habe jetzt das System bei 1,352V prime stable, mehr VCCIO etc. ändert daran auch nichts, weniger geht dabei nicht.


MfG

Heinrich



[mgr R.O.G.]

Den SLI-Verbinder schonmal angeschaut: Aquatuning - Der Wasserkhlung Vollsortimenter - Koolance SLI VID Verbindungsnippel variabel G1/4" - 3-4 Slot Koolance SLI VID Verbindungsnippel variabel G1/4" - 3-4 Slot 64158
Passt perfekt .



[Punk Sods]

Auch, ja.

Ich versuche es aber erst mal mit denen von Phobya. Die passen farblich besser zu den restlichen Anschlüssen (black nickel). Und: Was nicht passt, wird passend gemacht. Müsste aber eigentlich klappen mit denen.


Gruß

Heinrich



[mgr R.O.G.]

Gerstern hab ich mal wieder BFBC2 gezockt mit GTX580SLI. Die Frames sind abartig hoch und daherkann eine Graka wohl sogar raus^^. Werd das heute und die nächsten Tage mal genauer austesten.
"flüssiger wie flüssig = überflüssig" .
