[Sammelthread] Asus Maximus IV Extreme (Intel P67) [2]

[blockquote]

- Sockel: LGA1155 - Chipsatz: Intel P67 -


Feel the Power - YouTube - Maximus IV Extreme

Hardwareluxx-Preisvergleich-Asus Maximus IV Extreme (Revision B3) by geizhals


- Vorwort -

Intels Sandy-Bridge Prozessoren kommen mit neuem Sockel (LGA 1155) sowie neuen Chipsätzen (P67/H67/H61/Z68) daher. (Hintergrundwissen gibts hier: >>klick<<).
Deshalb wurde eine neue Mainboardgeneration, welche eben den CPU-Sockel LGA 1155 sowie einen der genannten Chipsätze enthält, ins Leben gerufen.

Asus schickt mit dem Maximus IV Extreme (P67) eine absolute Highendplatine aus der -Republic of Gamers- Serie ins Rennen.

- Und genau um dieses Board dreht sich alles in diesem Sammlthread -

wichtiger Hinweis:
Besitzer des Maximus IV Extreme-Z (Z68) haben ihren eigenen Sammelthread -- > http://www.hardwareluxx.de/community/f219/asus-maximus-iv-extreme-z-intel-z68-838693.html
Besitzer des Maximus IV Gene-Z (Z68) finden ihren eigenen Sammelthread hier -- > http://www.hardwareluxx.de/community/f219/asus-maximus-iv-gene-z-intel-z68-rog-811868.html

​

---

INHALTSVERZEICHNIS
==============

• 1.Spezifikationen
• 2.Bilder
• 3.UEFI-Einblicke (ehemals Bios)
• 4.Downloads
• 5.Reviews
• 6.kompatible CPU-Kühler
• 7.kompatibler RAM
• 8.Sonstiges

---

1.Spezifikationen 1.Spezifikationen
==========

ASUSTeK Computer Inc. - Motherboards - ASUS Maximus IV Extreme

Wichtiger Hinweis:
Das Maximus IV Extreme entspricht dem E-ATX Form Faktor. Sprich es ist GRÖßER wie ein normales ATX-Board und passt daher NICHT in jedes Gehäuse!
Vor dem Kauf daher unbedingt prüfen/ausmessen ob das vorgesehene Gehäuse kompatibel ist und E-ATX Boards (wie das MIVE) überhaupt eingebaut werden können!

MIVE = 30,5 cm x 26.9 cm = E-ATX

- Zusammenfassung Spezifikationen / Features -
-------------------------------------------------

- CPU-Liste -
--------------


Grundsätzlich sind alle LGA1155 Sandy-Bridge CPUs kompatibel zum MIVE. Wer jedoch seinen Prozzi möglichst weit übertakten möchte,
der kommt an einem Modell mit dem Zusatz "K" im Namen nicht vorbei. Denn auschliesslich diese lassen einen höheren "Turbomulti" zu. Modelle ohne "K"
besitzen einen festen maximalen "Turbomulti" und sind daher für OC ungeeignet, da der Referenztakt nur von 100MHz auf maximal 105-110MHz
erhöht werden kann (kommt sonst zu Instabilitäten!).

Die in der Sandy-Bridge CPU enthaltene Grafikeinheit (IGP) kann leider auf dem MIVE chipsatzbedingt (wie bei allen Intel-P67ern) NICHT verwendet werden.

Nun genug der Vorworte und schaut selber welche CPUs für MIVE geeignet sind:


Die offizielle Prozessorliste lt. Asus findet ihr im Spoiler.

Spoiler

Stand: 21.02.2013

1. die Flaggschiffe:

2. die Mitläufer:

3. die Stromsparer:

4. zukünftige Prozessoren

Intels Tick-Tock folgend, wird es im ersten Halbjahr 2012 in 22nM gefertigte Ivy-Bridge Prozessoren geben. Diese sind LGA1155 kompatibel und werden auch auf unserem Asus Maximus IV Extreme (P67) eingesetzt werden können. Asus hat dies bereits offiziell bestätigt (ASUS Motherboards - Qualified and True PCIe 3.0 Ready. Feature 22nm CPU Native BIOS Support). Vorraussetzung ist lediglich ein UEFI-Update auf Version 2001 oder höher.


Anmerkung zu PCIe 3.0:
Die mit Ivy-Bridge Einzug haltende PCIe-3.0-Unterstützung wird es jedoch leider NICHT auf dem MIVE(P67) geben.
Grund dafür sind die Restriktionen der Anbindung bzw. Verteilung der Lanes auf unserem MIVE, welche durch Switches bzw. den NF-200 gewährleistet wird.
Diese sind jedoch NICHT PCIe-3.0 ready und somit wird es keine Möglichkeit geben, PCIe-3.0 Bandbreite auf dem MIVE zu verwenden.
Genaueres dazu siehe hier: Stellungnahme von Doktor[ASUS] sowie http://www.hardwareluxx.de/community/f248/ivy-bridge-und-pci-express-3-0-support-839930.html.



​

---

2.Bilder 2.Bilder
=====

Da ist das Ding:

(by Chrisch)

- Bilder in XXL-Ausführung für detallierten Überblick -





- Impressionen Teil I -

Spoiler

Quelle: asusrog.com

- ohne Heatpipe -

- Impressionen Teil II -

Spoiler

Quelle: coolaler.com

Für Waküfreunde hat mips-computer eine Fullcoverlösung parat:

​

​

---

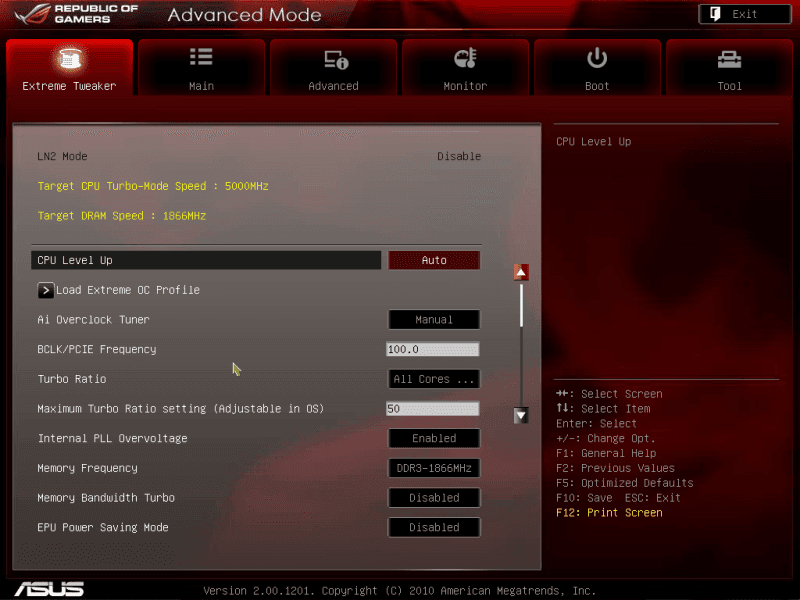

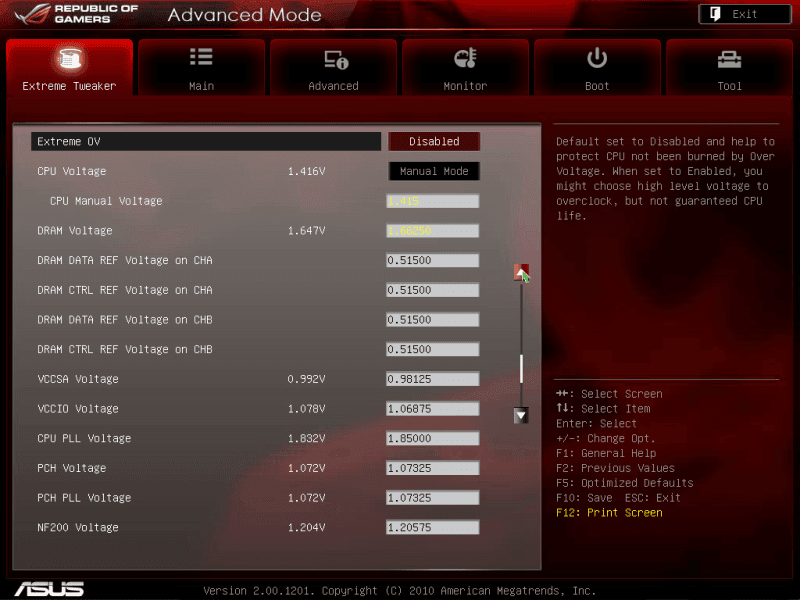

3.UEFI-Einblicke (ehemals Bios) 3.UEFI-Einblicke (ehemals Bios)
==================


Dickes Dankeschön an Chrisch für die UEFI-Pics .

Hier meine 24/7 Bios-Settings, vielleicht eine kleine Orientierungshilfe für den ein oder anderen:
- i7 2600K @4,0GHz (per offset -0,15V)
- 4x4GB G.Skill Sniper 1866 @1866, 9-10-9-28 1t, 1,50Vdimm

UEFI-Pics dazu (von den wichtigen Einstellungen) gibbet im Spoiler:

Spoiler

Zunächst in klein als Galerie:



Und hier obige Pics in Groß:

Anmwerkung: Jede Hardware ist anders, daher nur als grobe Orientierungshilfe gedacht!

​

---

4.Downloads 4.Downloads
=======

allgemein:
-----------

• ASUS - Downloadpage
• FTP-Server - Maximus IV Extreme
• Maximus IV Extreme Handbuch (deutsch)
• Maximus IV Extreme Handbuch (englisch)

UEFI-Versionen (ehemals Bios):
----------------------------------

1. von Asus offiziell freigegebene und zum Download angebotene UEFI-Versionen:
-------------------------------------------------------------------------------------

• 3603.zip (aktuellste Version, Releasedatum: 27.11.2012)


  Changelog des 3603:
  1. Improve system stability
  2. Support new CPUs

• 3510.zip


  Changelog des 3510:
  1. Improve system stability

• 3211.zip


  Changelog des 3211:
  1. Improve system stability
  2. Enhance compatibility with some USB devices

• 3208.zip


  Changelog des 3208:
  1. Improve system stability
  2. Improve memory compatibility
  3. Support new CPUs

• 2302.zip


  Changelog des 2302:
  1. Improve system stability
  2. Enhance compatibility with some USB devices
  3. Support new CPUs

• 2105.zip


  Changelog des 2105:
  1. Improve memory compatibility
  2. Improve system stability

• 2001.zip


  Changelog des 2001:
  1. Enable support for Next Gen 22nm Processor (Ivy Bridge^^)

• 1904.zip


  Changelog des 1904:
  1. Improve memory compatibility
  2. Improve system stability
  3. Support new CPUs

• 1409.zip


  Changelog des 1409:
  - Improved OC performance using Multipliers or Auto Overclocking
  - Improved BCLK and DRAM OC capabilities when enabling the “Internal PLL Overvoltage” option in BIOS. Note - Sleep/Hibernate will not operate properly due to Intel Specs.
  - Improved USB compatibility, performance and UEFI fixes
  - Minor Bug Fixes
  - Adds EFI ROM flash back -> from one ROM to another -> to fix BCLK unable to change after failed flash

• 1303.zip


  Changelog des 1303:
  - Improve OC performance
  - Enable CPU Multiplier upper limit to 59x for K series CPU

• 1204.zip


  Changelog des 1204:
  - Improved OC performance using Multipliers or Auto Overclocking
  - Improved BCLK and DRAM OC capabilities when enabling the “Internal PLL Overvoltage” option in BIOS. Note - Sleep/Hibernate will not operate properly due to Intel Specs.
  - Improved Memory Profiles and Performance (Elpida Hyper owners, please use Red Slots for best performance, CFG Lock to Disable should improve SuperPI times even better now)
  - Improved USB compatibility, performance and UEFI fixes
  - Minor Bug Fixes
  - Enable SPDIF output support in UEFI
  - Enhanced auto rules
  - Fixed OC profile usage with vCore offset mode
  - Enable CPU target frequency at POST

• 1101.zip


  Changelog des 1101:
  - Improve memory compatibility
  - Improve system stability

• 0901.zip


  Changelog des 0901:
  - Improve system stability

• 0802.zip


  Changelog des 0802:
  - Improve Overclocking capability and system stability

• 0504.zip


  Changelog des 0504:
  - Update CPU ratio item to allow automatic activation of Intel Turbo Boost when CPU Ratio is above the Intel specification.
  - Enhance PCH native SATA performance.
  - Enhance USB 3.0 / PCIE performance.
  - Enhance USB 3.0 compatibility under BIOS setup screen.
  - Enhance USB compatibility.
  - Enhance PCIE compatibility.
  - Support print screen in setup Ez mode

• 0406.zip


  Changelog des 0406:
  - First Release UEFI

Hinweis:
Nach dem Download nicht vergessen die zip.-Datei zu entpacken.
UEFI-Update möglichst mit EZ-Flash durchführen. Näheres dazu siehe Handbuch.
Flash erfolgt grundsätzlich auf eigenes Risiko!

Sollte EZ Flash mal behaupten das ein Bios kein UEFI Bios sei dann einfach so flashen:

Rename the BIOS to m4e.rom, transfer it to a usb stick, place the usb stick in the ROG connect usb at the I/O panel, press and hold in the ROG connect button in 2 seconds (meanwhile PC not running, but PSU has to be connected) and it will start to flash.

2. Sammlung sämtlicher (bekannter) UEFI-Versionen einschliesslich unveröffentlichter, Test sowie BETA-Versionen:
-------------------------------------------------------------------------------------------------------------
Der Übersicht wegen im Spoiler zu finden.

Spoiler

=======================================================================================
Download, Flashen und Benutzung der folgenden UEFI-Versionen erfolgt grundsätzlich AUF EIGENES RISIKO !
Wer das Risiko minimieren möchte, der schliesst bitte den Spoiler und nutzt eine offizielle UEFI-Version.
=======================================================================================

• 3208.zip (aktuellste Version)


  Changelog des 3208:
  1. Improve system stability
  2. Improve memory compatibility
  3. Support new CPUs

• 2302.zip

  Changelog des 2302:
  1. Improve system stability
  2. Enhance compatibility with some USB devices
  3. Support new CPUs

• 2105.zip


  Changelog des 2105:
  1. Improve memory compatibility
  2. Improve system stability

• 2050.rar


  Changelog des 2050:
  - Improve 3Dmark01 Efficiency

• 2001.zip


  Changelog des 2001:
  - Enable support for Next Gen 22nm Processor (Ivy Bridge)

• 1904.zip


  Changelog des 1904:
  1. Improve memory compatibility
  2. Improve system stability
  3. Support new CPUs

• 1902.ROM


  Changelog des 1902:
  - ?

• 1850.zip


  Changelog des 1850:
  - Improve system stability

• 1598.ROM (bringt mehr Punkte im 3DMark2001)


  Changelog des 1598:
  - ?

• 1409.ROM


  Changelog des 1409:
  - Improved OC performance using Multipliers or Auto Overclocking
  - Improved BCLK and DRAM OC capabilities when enabling the “Internal PLL Overvoltage” option in BIOS. Note - Sleep/Hibernate will not operate properly due to Intel Specs.
  - Improved USB compatibility, performance and UEFI fixes
  - Minor Bug Fixes
  - Adds EFI ROM flash back -> from one ROM to another -> to fix BCLK unable to change after failed flash

• 1407.ROM


  Changelog des 1407:
  - Improved S3 resume
  - Upcoming Mem-TweakIT Support Added

• 1485.ROM


  Changelog des 1485:
  ?

• 1303.ROM


  Changelog des 1303:
  ?

• 1298.ROM


  Changelog des 1298:
  - fixed read to read and write to write value's from 5-7 ( before always stays at 4)
  - fixed dram write to read delay.. default is 9 when above 2200mhz etc but previous bios set value was max to 8.. Now can use 9

• 1204.Rar


  Changelog des 1204:
  - Improved OC performance using Multipliers or Auto Overclocking
  - Improved BCLK and DRAM OC capabilities when enabling the “Internal PLL Overvoltage” option in BIOS. Note - Sleep/Hibernate will not operate properly due to Intel Specs.
  - Improved Memory Profiles and Performance (Elpida Hyper owners, please use Red Slots for best performance, CFG Lock to Disable should improve SuperPI times even better now)
  - Improved USB compatibility, performance and UEFI fixes
  - Minor Bug Fixes
  - Enable SPDIF output support in UEFI
  - Enhanced auto rules
  - Fixed OC profile usage with vCore offset mode
  - Enable CPU target frequency at POST

• 1092.ROM


  Changelog des 1092:
  - Shows CPU Target frequency at boot

• 1090.ROM
• 1052.ROM
• 0089.ROM oder 0089.7z
• 0088.ROM oder 0088.7z


  Changelog des 0088:
  - adds X-mode under cpu performance settings

• 0951.ROM oder 0951.zip


  Changelog des 0951:
  - Enhance support for high performance DRAM
  - Improve XMP module compatibility
  - Adds new option Memory Bandwidth Booster for better DRAM performance
  - Fix BIOS may show incorrect Target CPU Speed shown after Clear CMOS"

• 0950.ROM oder 0950.7z


  Changelog des 0950:
  - Fixed Memory ratio sometimes not changing bug
  - Fixed XMP + OC Load profile bug
  - Adds Memory Bandwidth Turbo for performance improvement
  - Fixed Wrong Target CPU Speed shown after Clear CMOS

• 0901.zip
• 0802.ROM oder 0802.7zip


  Changelog des 0802:
  - Improved OC performance using Multipliers or Auto Overclocking
  - Improved BCLK and DRAM OC capabilities when enabling the “Internal PLL Overvoltage” option in BIOS.
  - Minor Bug Fixes
  - Firmware Upgrade of iROG Chipset

• 0681.ROM oder 0681.7zip --> soll kleinere Bugs beheben
• 0675.ROM --> (kein Changelog)
• 0654.rar --> soll Stabilität bei Ram-OC erhöhen
• 0653.zip --> höheres OC nun möglich (Internal PLL Overvoltage)
• 0504.zip
• 0406.zip --> Releasebios

---

5.Reviews 5.Reviews
======

In Schrift und Bildern:
-----------------------

• hardwareluxx.de
• awardfabrik.de
• pcgameshardware.de
• hartware.de
• ocaholic.ch
• hardwareheavon.com (englisch)
• overcklock3d.net (englisch)
• techreaction.net (englisch)
• vr-zone.com (englisch)

In Bild und Ton:
-----------------

• YouTube - FirstLook - by Overcklock3d TV (englisch, ~ 8 Min.)
• YouTube - Big Review- by Overclock3d TV (englisch, ~ 38 Min.)
• YouTube - Review - by SirJamesD.com (englisch, ~ 16 Min.)
• YouTube - Overclocking on MIVE - by Newegg TV (englisch, ~ 12 Min.)

Noch nicht sicher ob MIVE oder vielleicht ein anderes Board? Read this:
--------------------------------------------------------------------------

• Battle ASUS ROG Maximus IV Extreme vs. Gigabyte P67A-UD7 by KINGPINcooling.com

​

---

6.kompatible CPU-Kühler 6.kompatible CPU-Kühler
==============

Alle Sockel 1156-Kühler könnten auf dem MIVE passen, da die Lochabstände 1156/1155 identisch sind! Vorausgesetzt sie kollidieren nicht mit Anbauten/Heatpipes o.ä. des MIVE.

(fast) problemlos passende Luftkühler:
----------------------------------------

• be quiet! Dark Rock Advanced C1 *3 (Milek)
• be quiet! Dark Rock Pro C1 *3 (Milek)
• Noctua NH-C12P SE14 (kumberg12) [Ramvollbelegung mit G.-Skill RipJaws klappt problemlos!]
• Noctua NH-D14 *3 (digitaldreamer)
• Noctua NH-U12P mit NM-I3 Mounting-Kit *1 (mgr R.O.G.)
• Noctua NH-U12P SE *1
• Prolimatech Megahalems Rev. B *1 (Stullen Andi)
• Prolimatech Mega Shadow *1 (Stullen Andi) | *2 (Wynter)
• Prolimatech Super Mega *1 (Stullen Andi)
• Scythe Mugen 2 Rev. B [Blasrichtung sowie Einschränkungen bei Ramvollbelegung noch unklar] (vexxev)
• Thermalright Archon *1 (Hufi)
• Thermalright HR-02 *1 (Felix the Cat)
• Thermalright IFX-14 mit Thermalright 1156 Bolt-Thru Kit *1 (BUFUMAN)
• Thermalright Silver Arrow *1 (Felix the Cat)
• Zalman CNPS9700 LED mit Zalman ZM-CS5B Retention Modul - Sockel 775, 1156 *1 (danielmg)
• Intel Boxed Kühler

  *1 - Blasrichtung: Gehäuserückwand, Ramvollbelegung geht nur mit Ram-Modulen ohne extrem hohem Heatspreader
  *2 - Blasrichtung: Gehäusedeckel, Ramvollbelegung nur mit Ram-Modulen ohne extrem hohem Heatspreader möglich (G.-Skill RipJaws passen jedoch problemlos!)
  *3 - Blasrichtung: Gehäuserückwand, Ramvollbelegung mit G.-Skill RipJaws problemlos möglich (bei Corsair Dominator muss vorraussichtlich Heatspreader abgeschraubt werden!)

nur mit Aufwand/Gefummel passende Luftkühler:
---------------------------------------------------

• noch
• nix
• vermeldet

Wasserkühler
----------------

• Aquacomputer Cuplex Kryos XT (Biernot)
• EK Water Blocks Supreme HF Plexi (Audi_driver)
• Swiftech Apogee XT Extreme Performance (SwissGTO)
• Watercool Heatkiller 3.0 Edition 1156 + Watercool Backplate (mgr R.O.G.)


​

---

7.kompatibler RAM 7.kompatibler RAM
===========

Anmerkung: Bitte beachtet, das Intel 1,50V als "Standardramspannung" (maximal 1,575Vmem) vorsieht!

Quelle: Intel Datasheet 2nd Generation Intel Core™Processor Family Desktop and Intel Pentium Processor Family Desktop Datasheet

Wer also z.b. 1,65V Rammodule mit eben diesen 1,65V betreibt, der bewegt sich AUSSERHALB der Intelspezifikation!
​

2x2GB-Kit:
------------

• G.Skill RipJaws-X DIMM Kit 4GB PC3-17600U CL9-11-9-28 (DDR3-2200) (F3-17600CL9D-4GBXLD) (Dancop)
• GeIL EVO TWO DIMM Kit 4GB PC3-17600U CL9-10-9-28 (DDR3-2200) (GET34GB2200C9DC) (tbone1978)
• Super Talent Speed DIMM Kit 4GB PC3-17600U CL8-8-8-24 (DDR3-2200) (WS220UX4G8) (UHJJ36)
• Corsair XMS3 Dominator GT DIMM Kit 4GB PC3-17066U CL9-10-9-27 (DDR3-2133) (CMT4GX3M2A2133C9) (mgr R.O.G.)
• G.Skill RipJaws-X DIMM Kit 4GB PC3-17066U CL9-11-9-28 (DDR3-2133) (F3-17000CL9D-4GBXL) (Chrisch)
• EXCELERAM Red Culvert DIMM Kit 4GB PC3-12800U CL6-8-7-24 (DDR3-1600) (E30102A) (Felix the Cat)
• G.Skill RipJaws DIMM Kit 4GB PC3-12800U CL9-9-9-24 (DDR3-1600) (F3-12800CL9D-4GBRL) (danielmg)
• exceleram DIMM 2GB PC3-10667U CL9-9-9-24 (DDR3-1333) (EP3001A) (Audi_driver)


3x2GB-Kit:
------------

•
  Mushkin Enhanced Blackline Frostbyte DIMM Kit 6GB PC3-12800U CL8-8-8-24 (DDR3-1600) (998681) (Biernot)

4x2GB (bestehend aus 2 Kits 2x2GB):
---------------------------------------

• Super Talent Speed DIMM Kit 4GB PC3-17600U CL8-8-8-24 (DDR3-2200) (WS220UX4G8) (UHJJ36)
• G.Skill RipJaws-X DIMM Kit 4GB PC3-17066U CL9-11-9-28 (DDR3-2133) (F3-17000CL9D-4GBXL) (Chrisch)


2x4GB-Kit:
------------

• G.Skill RipJaws-X DIMM Kit 8GB PC3-17066U CL9-11-9-28 (DDR3-2133) (F3-17000CL9D-8GBXLD) (ResamBs)
• Corsair XMS3 Dominator GT DIMM Kit 8GB PC3-16000U CL9-10-9-27 (DDR3-2000) (CMT8GX3M2A2000C9) (diwitor)
• Corsair Vengeance schwarz DIMM Kit 8GB PC3-14900U CL9-10-9-27 (DDR3-1866) (CMZ8GX3M2A1866C9) (BUFUMAN)
• Corsair XMS3 Dominator GT DIMM Kit 8GB PC3-14900U CL9-10-9-27 (DDR3-1866) (CMT8GX3M2A1866C9) (meynhamburg)
• G.Skill Sniper DIMM Kit 8GB PC3-14900U CL9-10-9-28 (DDR3-1866) (F3-14900CL9D-8GBSR) (mgr R.O.G.)
• G.Skill RipJaws DIMM Kit 8GB PC3-12800U CL7-8-7-24-2T (DDR3-1600) (F3-12800CL7D-8GBRH) (Chrisch)
• G.Skill RipJaws-X DIMM Kit 8GB PC3-12800U CL7-8-7-24 (DDR3-1600) (F3-12800CL7D-8GBXH) (John_Q)
• G.Skill Trident DIMM Kit 8GB PC3-12800U CL7-8-7-24 (DDR3-1600) (F3-12800CL7D-8GBTDD) (vexxev)
• Corsair Vengeance schwarz DIMM Kit 8GB PC3-12800U CL9-9-9-24 (DDR3-1600) (CMZ8GX3M2A1600C9) (PR3D4TOR)
• G.Skill RipJaws-X DIMM Kit 8GB PC3-12800U CL9-9-9-24 (DDR3-1600) (F3-12800CL9D-8GBXL) (Stullen Andi)
• G.Skill RipJaws-X DIMM Kit 8GB PC3-10667U CL7-7-7-21 (DDR3-1333) (F3-10666CL7D-8GBXH) (Stullen Andi)
• G.Skill RipJaws DIMM Kit 8GB PC3-10667U CL9-9-9-24 (DDR3-1333) (F3-10666CL9D-8GBRL) (Milek)
• G.Skill RipJaws-X DIMM Kit 8GB PC3-10667U CL9-9-9-24 (DDR3-1333) (F3-10666CL9D-8GBXL) (Hufi)

3x4GB-Kit:
------------

• Corsair Vengeance DIMM Kit 12GB PC3-12800U CL9-9-9-24 (DDR3-1600) (CMZ12GX3M3A1600C9) (Punk Sods)

4x4GB (bestehend aus 2 Kits 2x4GB):
---------------------------------------

• Corsair XMS3 Dominator GT DIMM Kit 8GB PC3-16000U CL9-10-9-27 (DDR3-2000) (CMT8GX3M2A2000C9) (diwitor)
• G.Skill Sniper DIMM Kit 8GB PC3-14900U CL9-10-9-28 (DDR3-1866) (F3-14900CL9D-8GBSR) (mgr R.O.G.)
• Corsair Vengeance schwarz DIMM Kit 8GB PC3-12800U CL9-9-9-24 (DDR3-1600) (CMZ8GX3M2A1600C9) (PR3D4TOR)
• G.Skill RipJaws DIMM Kit 8GB PC3-12800U CL9-9-9-24 (DDR3-1600) (F3-12800CL9D-8GBRL) (Wynter)

4x4GB-Kit:
------------

• G.Skill RipJaws-X DIMM Kit 16GB PC3-17066U CL9-11-9-28 (DDR3-2133) (F3-17000CL9Q-16GBXLD) (pirata)
• G.Skill RipJaws-X DIMM Kit 16GB PC3-14900U CL9-10-9-28 (DDR3-1866) (F3-14900CL9Q-16GBXL) (DragonClaVV)
• G.Skill RipJaws-X DIMM Kit 16GB PC3-12800U CL7-8-7-24 (DDR3-1600) (F3-12800CL7Q-16GBXH) (SwissGTO)
• G.Skill RipJaws-X DIMM Kit 16GB PC3-10667U CL7-7-7-21 (DDR3-1333) (F3-10666CL7Q-16GBXH) (kumberg12)

​

---

8.Sonstiges 8.Sonstiges
=======

Overclocking

• P67/Z68 BIOS Guide - BASIC~Intermediate Overclocking
• Intel Core i5-2500K + ASUS Maximus IV Extreme @ AIR über 5,30GHz (by Felix the Cat)
• Sandy bridge OC Guide - XtremeSystems Forums

• HWLuxx: http://www.hardwareluxx.de/community/f139/sammelthread-oc-prozessoren-intel-sockel-1155-sandy-bridge-laberthread-7-a-800749.html

• HWLuxx: http://www.hardwareluxx.de/community/f139/intel-lga1155-overclocking-ergebnis-thread-kein-frage-oder-quatschthread-776057.html


sonstige Links

• HWLuxx: http://www.hardwareluxx.de/community/f11/intel-sandy-bridge-lga1155-faq-infos-auf-seite-1-part-5-a-775738.html

• HWLuxx: http://www.hardwareluxx.de/community/f11/der-sockel-lga1155-quatschthread-part-5-a-789828.html

• [Sammelthread] ASUS MAXIMUS IV Extreme - AwardFabrik - Forum
• ASUS MAXIMUS IV Extreme - extremesystems - Forum
• Anbindungsvergleich MIVE - x8/x8(nativ) vs. x16/x16(über Umweg NF-200) by radeon3d.org
• P67, X58 und NF200: Die Beste Plattform Für CrossFire Und SLI
• Z68 vs X58 - Gamingtest mit 2xGTX580(SLi)
• BF3 im Test mit 1xGTX580 - 2xGTX580(SLi) - 3xGTX580(Trippel-SLi) jeweils mit i7 2600K - i7 980X - i7 3960X


​

Ich werde versuchen den 1.Post möglichst zeitnah zu aktualisieren, so dass er auf dem neuesten Stand bleibt. Eure Mithilfe dabei wird ausdrücklich erwünscht .

​

last "First-Post" Update: 21.02.2013 (Changelog siehe Spoiler)

Spoiler

Threadupdate-History:
- 21.02.2013: neue UEFI-Versionen ergänzt + CPU-Liste aktualisiert
- 28.04.2012: neue UEFI-Version ergänzt (3208)
- 24.03.2012: neue kompatible Rammodule hinzugefügt
- 13.03.2012: 2302 zur offiziellen Liste hinzugefügt + CPU-Liste Update verpasst
- 07.03.2012: neue UEFI-Version ergänzt (2302), nicht funktionierende Links entfernt
- 17.12.2011: meine 24/7 UEFI-Einstellungen unter dem "Punkt 3 UEFI-Einblicke" ergänzt
- 14.12.2011: neue UEFI-Version ergänzt (2105)
- 17.11.2011: neue UEFI-Version ergänzt (2050)
- 12.11.2011: offizielle Asus-CPU-Liste erneuert (i7 2700K hinzugekommen, ab UEFI-Version 1904), 2001er UEFI-Version hinzugefügt
- 23.10.2011: Ram + CPU-Kühler in Kompatibilitätsliste hinzugefügt
- 15.10.2011: neue UEFI-Version(en) hinzugefügt, Prozessorliste aktualisiert incl. Ivy-Bridge
- 06.10.2011: neue UEFI-Version 2001 (im Spoiler) hinzugefügt
- 03.07.2011: diverse Ram ergänzt
- 01.07.2011: diverse Ram ergänzt
- 24.06.2011: neue UEFI-Version hinzugefügt
- 18.06.2011: Ram ergänzt
- 20.05.2011: 1407+1409 UEFI-Versionen hinzugefügt
- 06.05.2011: Rams ergänzt + Links erneuert
- 10.04.2011: Rams + UEFI ergänzt
- 03.04.2011: Rams, Kühler ergänzt
- 22.03.2011: Rams, Kühler ergänzt
- 09.03.2011: UEFI 1204 hinzugefügt (noch im Spoiler, sollte aber bald offiziel freigegeben werden durch Asus)
- 28.02.2011: offizielle 1102er UEFI-Version hinzugefügt + diverse Links aktualisiert
- 18.02.2011: inoffizielle UEFI-Version hinzugefügt
- 12.02.2011: UEFI-Versionen hinzugefügt, sowie Umbau "Download" -> "UEFI"
- 09.02.2011: Reviews hinzugefügt
- 05.02.2011: neue Lukühler hinzugefügt
- 27.01.2011: neue UEFI-Version + CPU-Kühler hinzugefügt
- 25.01.2011: neue UEFI-Version hinzugefügt
- 20.01.2011: UEFI-Version + kompatibler Ram hinzugefügt
- 17.01.2011: Bios ähhhm UEFI-Version + Review ergänzt
- 09.01.2011: Vorwort und bessere UEFI-Pics (THX@ Chrisch) hinzugefügt
- 08.01.2011: Bezeichnung Bios raus und durch UEFI ersetzt, damit Unklarheiten vermieden werden
- 07.01.2011: Reviews+Ram+Lukühler ergänzt, sowie Specs umgestaltet
- 04.01.2011: Reviews ergänzt
- 03.01.2011: Spezifikationen (auf die schnelle) + Review+Bios 0653 ergänzt
- 30.12.2010: verschiedene Downloadpages, Bios 0406 ergänzt
- 28.12.2010: Board+Biosbilder+Reviews ergänzt

Bei Gefallen des Threads darf der "Danke-Button" gerne gedrückt werden.
​

[/blockquote]



[macprofi]

Bis auf weiteres dann wohl erstmal eine "Weingruppe", weil ich sehe noch nicht wie wir uns selbst helfen könnten...

Wir könnten ja auch was lustiges aus den Prozessoren basteln

Wurde hier schon der offene Brief von Asus und die Liste der Boards gepostet?

ASUSTeK Computer Inc.

Proactively responding to the Intel-identified Sandy Bridge chipset design error



[mgr R.O.G.]

Bei Bestseller wo ich das Board gekauft habe, habe ich auch mal angefragt ob sie es ähnlich händeln wie Alternate. Auf Antwort bin ich mal gespannt!

Martin

Martin du bist nicht alleine der gespannt ist^^.
Ich habe auch bei hardwareversand per e-mail angefragt und konnt es mir net verkneifen auf den alternateservice hinzuweisen . Gerade der "Picup-Service" ist eine geniale Sache.
Mal schauen was sie antworten. Ich sag dann bescheid.

Wurde hier schon der offene Brief von Asus und die Liste der Boards gepostet?

ASUSTeK Computer Inc.

Proactively responding to the Intel-identified Sandy Bridge chipset design error

Sehe ich zum erstenmal hier. Danke für die Info .

---------- Beitrag hinzugefügt um 16:13 ---------- Vorheriger Beitrag war um 15:40 ----------

All warranties for affected motherboards will be reset to give you enough time to carry out any exchanges.

Alles andere hätte mich auch gewundert^^.



[Boxxxer64]

ich sag auch bwescheid! Gerade dabei das Sys einzurichten, bis jetzt läuft alles ohne Probs!


Martin



[Punk Sods]

Ist schon krass was momentan abgeht ...

Hoffentlich bietet hwv auch so einen Top Service wie alternate. Board hatte ich nur bei hwv bestellt, weil alternate es noch net da hatte und ich nicht warten konnte .

Sollte hwv es so wie MF handhaben, dann bestell ich dort net mehr... Sollten sie es aber so wie alternate machen, dann bekommen sie meine Stimme zur Wahl "Best Onlineschop 2011" . (geht mal auf die Startseite von hwv, dann wisst ihr wovon ich rede^^).

meine Kiste rennt jedenfalls wie blöde^^

Das sehe ich ähnlich, ich habe mein MB. auch dort bestellt, weil ich nicht mehr warten wollte.


Gut dann erst mal ein "Hallo an alle Leidesgenossen"

Ich lese jetzt schon ein paar Wochen hier mit, nun ist es mit meiner Beherrschung vorbei. also poste ich mal mit.

Also, kurz gesagt, bisher Null Problemo mit dem MIVE und der I7 2600 K, dafür allerdings mit der AI Suite. Die hat mir mal beim automatischen übertakten den VCore auf 1,64 Volt gesetzt ........

Alternate kann ich ebenfalls nur empfehlen, Super Service haben die. Das erste mal bestellt hatte ich dort 2005 und direkt einen Umtausch von einer Grafikkarte. Ist anstandslos über die Bühne gegangen.

Jo, später mehr zu meinem MIVE, muss erst mal einkaufen gehen.


Gruß

Heinrich



[UHJJ36]

Mist ey schon wieder ein gestorben... und meins läuft immer noch



[SwissGTO]

Sandly geplant

Da Sandy nur so rumliegt hab ich sie mal so richtig....plangeschliffen und einwenig aufgehübscht.

[URL=http://img138.imageshack.us/i/dsc00667st.jpg/][/URL]



[URL=http://img199.imageshack.us/i/dsc00684m.jpg/] [/URL]



[Dancop]

Mein zweites Bios übernimmt keine bclk-übertaktung mehr...weiß jemand eine Lösung



[UHJJ36]

@Swiss sieht richtig gut aus aber sowas senkt doch den Wiederverkaufswert.

Neuer Test:

http://extreme.pcgameshardware.de/a...e-review-asus-maximus-iv-extreme-im-test.html



[SwissGTO]

@Swiss sieht richtig gut aus aber sowas senkt doch den Wiederverkaufswert.

Vorallem senkt es die Temperatur um paar Grad. Garantie ist natürlich aber auch weg.

How to...



[UHJJ36]

Gerade beim CPU killer Maximus ist sowas unpraktisch würde ich sagen



[Milek]

Antwort von HV

so und jetzt ??? was mache ich dann ohne board??? ich werde jetzt mal anrufen.

zurück geht ja mal gar nicht !! erst wenn die mir ein anderes mive anbieten


Sehr geehrter .............,

bitte füllen Sie unseren Retourenschein aus und senden Sie den Artikel an uns zurück. Sie können dazu den Retourenaufkleber nutzen, den Sie auf unserer Internetseite unter hardwareversand.de/retoure downloaden können. Bitte wählen Sie dort den Punkt "Reklamation Hotline" und geben dort die Auftragsnummer und Ihre Postleitzahl an. Die Auftragsnummer finden Sie auf Ihrer Rechnung. Bitte beachten Sie, daß bei einem Warenwert unter 40,00 € der ausgegebene Aufkleber nicht nutzbar ist. In diesem Fall müssen Sie die Portokosten selbst tragen.

Alternativ können Sie den Artikel auch auf Ihre Kosten an uns zurücksenden und uns die Portoquittung zukommen lassen. Wir werden Ihnen die Versandkosten natürlich erstatten, insofern der Artikelkauf nicht länger her ist als 24 Monate und der Bestellwert höher lag als 40,00 €. Andernfalls müssen Sie die Rücksendekosten selbst tragen.


Mit freundlichen Grüßen
Service-Center der
hardwareversand.de

---------- Beitrag hinzugefügt um 17:45 ---------- Vorheriger Beitrag war um 17:24 ----------

also habe gerade mit HV telefoniert.

Erklärung von HV:

solange Sie keine Probelme haben können Sie Ihr Board behalten, falls es zu Problemen kommt(auch nach der Garantiezeit) werden wir das Board selbstverständlich zurück nehmen und Ihnen eine neues zusenden.

ein persönlicher Rat von dem netten Herren von HV:

warten sie bis das Board wieder verfügbar ist und dann können Sie einen Austausch veranlassen lassen. wobei er ausdrücklich nochmals betont hat, das nur 5% der 5 stelligen charge von der DE Lieferung des Mive betroffen sind und ich ja auch glück haben könnte desweiteren tritt ja der fehler erst nach bestimmter abnutzung auf und diese werden viele user nicht schaffen.

wie oft nutze ich meine 2 Laufwerke die an dem Controller hängen? nicht oft! und wenn doch! habe ich immer noch einen freien 6GB steckplatz.

so nun bin ich aber erleichtert das ich mein board behalten darf und falls die kleinste abweichung auftritt und das board auch verfügbar ist werde ich einen umtausch veranlassen lassen , dann habe ich wenigstens eins das wo von einer neuen Charge ohne jegliche fehler stammt .

also hiermit bekommt HV mein stimme zum best online shop

Gruss Milek



[mgr R.O.G.]

Neuer Test:

[Extreme-Review] Asus Maximus IV Extreme im Test - Die Hardware-Community für PC-Spieler - PC GAMES HARDWARE EXTREME

aaaaaaaalt .

---------- Beitrag hinzugefügt um 17:48 ---------- Vorheriger Beitrag war um 17:46 ----------

@Milek
Klasse, danke für die Info . Der Laden scheint seinem Ruf doch gerecht zu werden...

Kannst das auch in dem Fred posten bitte: http://www.hardwareluxx.de/communit...ngt-update-update-783805-33.html#post16227861



[Punk Sods]

*OJE*

Das sieht aber gar nicht gut beim hwv. Da hilft nur beten und hoffen, das mein MIVE anstandslos weiter läuft. Wenn ich schon dran denken muss, die ganze WK wieder auseinander zu rupfen und dann noch etwa 2 Wochen ohne MB. da zu stehen, ne danke auch.

Ansonsten mein LSI MegaRAID Controller hat auch noch 4 SAS/SATA Ports. Der läuft übrigens auch in allen PCI E 16/8 Ports. wird im EFI aber nicht angezeigt.

Die Auzentech Bravura Soundkarte ist auch nicht wählerisch, wird ebenfalls im EFI nicht angezeigt und läuft in allen PCI E Ports einwandfrei.

Das habe ich "zwangsweise" raus gefunden, weil ich die Grafikarten mal im 16er Modus mit dem nv 200 Chip und im 8er Modus ohne getestet habe (wegen der Latenzen des nv 200 Chip und die Auswirkung)


Gruß

Heinrich



[mgr R.O.G.]

Ähhmmm:

solange Sie keine Probelme haben können Sie Ihr Board behalten, falls es zu Problemen kommt(auch nach der Garantiezeit) werden wir das Board selbstverständlich zurück nehmen und Ihnen eine neues zusenden

---------- Beitrag hinzugefügt um 18:04 ---------- Vorheriger Beitrag war um 17:54 ----------

Bei allem hin und her mal wieder was zum eigentlichen Topic^^.

Ich habe durch meine ganze Testerei folgendes rausgefunden:

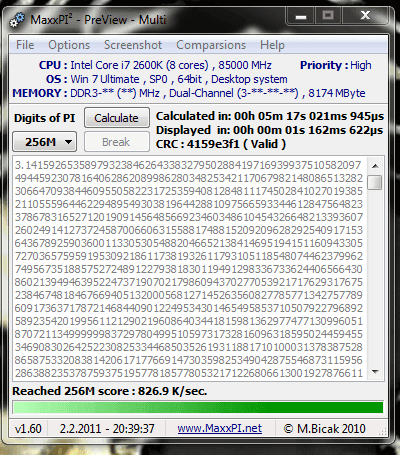

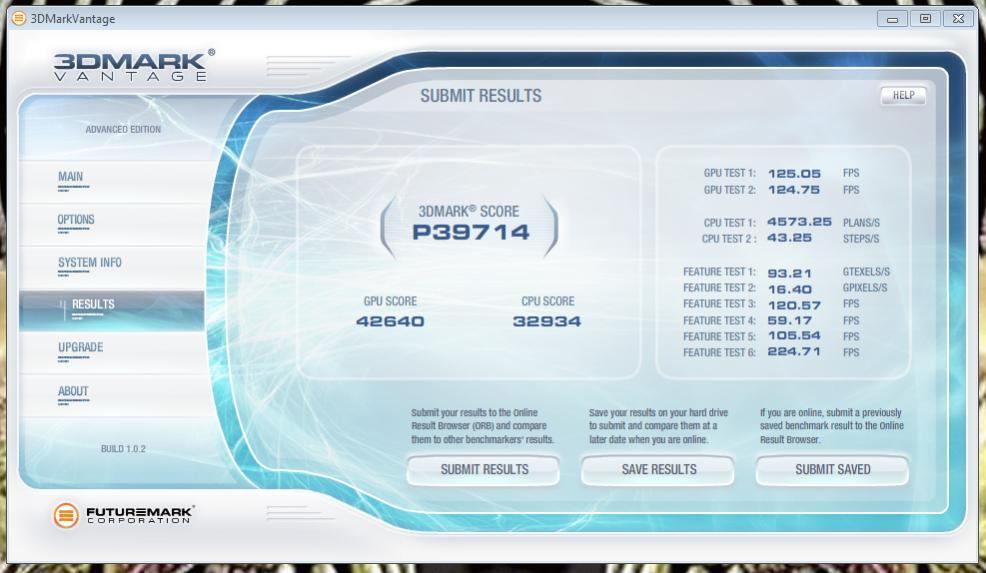

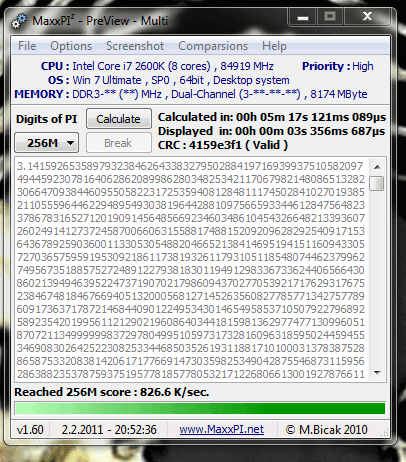

Stromsparmodis (Speedstep + C-States jeweils auf enable) klauen Leistung!

Mit den Stromsparmodis enable habe ich z.b. im AvP-Bench ~143FPS average. Schalte ich den ganzen Stromsparkram ab, dann sinds ~146FPS average!
Dass Ganze habe ich zigmal nachgestellt und immer das Gleiche!

Kann das jemend von euch bitte mal nachstellen und validieren?!

Ich mein im Alltag merkt man den Unterschied natürlich nicht, jedoch bei Benches, wo es auf jeden Frame und jeden Punkt ankommt, jedoch schon .

Getestet habe ich allerdings unter Vista x64 und mit HT = disable.
HT enable klaut einem sogar bis zu 15% der Frames in Games unter Vista. Win7 sollte zumindest vom HT-Problem nicht betroffen sein.



[Chrisch]

@ mgr R.O.G.

zum benchen (wenn man richtig bencht) werden die Stromsparmodis eh deaktiviert

Alles andere zählt nicht zum benchen

Und im Alltag kann man die 3FPS vernachlässigen, denn ohne Stromsparmodis sinds locker 20-30W mehr idle (wenn nicht sogar noch mehr)



[RiMaBo]

wenn ich meine 2 raid 0s (4hdds) an die sata 6 hänge und nur mein dvd lw und mein dvd brenner an die schwarzen ports hänge dürfte ich ja lange ruhe haben oder denn ich lege wenns hoch kommt 1 mal im monat ne dvd ein



[Audi_driver]

wenn ich aktuell alles an sata 3 habe, kann ich das ohne probleme an sata 6 hängen?



[mgr R.O.G.]

@RiMaBo
Ja müsste so hinhauen. Bord hat ja 2x6G über PCH und 2x6G über den Marvell. Beide bieten raid an. Genaueres dazu lies aber bitte vorher nochmal im Handbuch nach.

@VorsprungdurchTechnikdriver D)
Siehe oben.



[UHJJ36]

Na klar warum auch nicht.
Ich häng aber alles ans Sata 2 um zu schauen wie lange das gut geht



[mgr R.O.G.]

Hehe ich auch .

Wir können das Ding ja bald umtauschen und die paar Wochen wirds schon durchhalten^^. (wichtiges Zeug kommt auf eine Extraplatte und die hängt am 6er )



[UHJJ36]

Hab die Crucial dran die liest mit 355MB, dann die 300er VRaptor dann noch ne 250er WD und DVD Brenner... Maximale Sata 2 Belastung
Ich glaub trotzdem noch nicht das sich hier was verabschiedet.



[meynhamburg]

Ihr könnt wenigstens in Ruhe abwarten, bis es was auszutauschen gibt, ich kann meine CPU nur ins Regal stellen & ab & an mal überpolieren...



[UHJJ36]

Du hast doch noch den i7 870, der rockt auch immer noch alles im AMD Lager mühelos weg

Aber irgendwie rockt selbst mein 4,3er Core 2 Quad von denen immer noch alles weg



[meynhamburg]

Das reicht nicht, ich hab Blut geleckt...



[Milek]

@mgr R.O.G.
habe die Infos im anderen Thread gepostet.

@RiMaBo
bei mir ähnliche Konstellation wie bei dir

Raid 0 (2 HDDs )an Marvel Sata6G
OCZ Vertex II an intel 6G
OZC revo Drive am PCI
und die Laufwerke( Blueray und DVD-RW) an den evtl. defekten Intel 3G

wobei ich immer noch einen freien Intel 6G habe zur not kann da ja ein LW ran

also habe mir mal die mühe gemacht und gerechnet.

bei einer monatlichen nutzung von 5 std der LW´e müssten wir die Rechner
14,4 Jahre nutzen um den fehler evtl. zu bekommen (wobe mein Laufwerk im monat max 1 std gebraucht wird)

also sind es dann 70 jahre hahahahaha

Gruss Milek



[UHJJ36]

Ihhh... um sowas mache ich während der Menstruation einen weiten Bogen meynhamburg



[meynhamburg]

Es kann nicht jeder ein Genießer sein



[Punk Sods]

@ mgr R.O.G.

Ich habe mal zwei maxxpi Benchs gefahren. Einmal mit Speedstep plus C-state on, einmal beide auf off. Nun, ich gehe mal davon aus, das dabei kein Stromsparmodus greifen kann, aber bei der S.T.A.L.K.E.R. CoP Benchmark habe ich auch keinen nennenswerten Unterschied feststellen können. Außer einem kleinen Ruckler beim Start der Benchmark, dem ich ohne Stromsparmodus nicht habe.

Anhänge:
1. maxxpi mit Speedstep + C-state
2. maxxpi ohne beide Stromsparmodi
3 + 4 Info

Laufwerke funktionieren bisher ohne Probleme, auch die am 3 GB Port. Momentan sind daran:
2 x Samsung F3 500 GB in RAID 0
1 x Supertalent GX25 60 GB SSD
1 x SATA Frontanschluss


Gruß

Heinrich



[mgr R.O.G.]

Benche mal AvP das ist wesentlich kürzer .



[Punk Sods]

Ach so

Nun, alternativ hätte ich noch 3DMark Vantage anzubieten, da ich gerade die neuen Grafikkarten teste, ob sich wieder Wasserkühler lohnen. Beim Grafikkarten Ram sieht es schon mal bescheiden aus, da die Karten ab Werk OC sind. Beim GPU ist aber noch Raum nach oben da, immerhin.

Also, "P" Testdurchlauf ohne PhysX
1. Mit allen Stromsparmodi an
2. Ohne Stromsparmodi

Mein Dank geht übrigens an Asus für die Bereitstellung einer 3DMarkVantage Vollversion. Und jo, an MSI dasselbe für 3DMark11. *grins*


MfG

Heinrich
